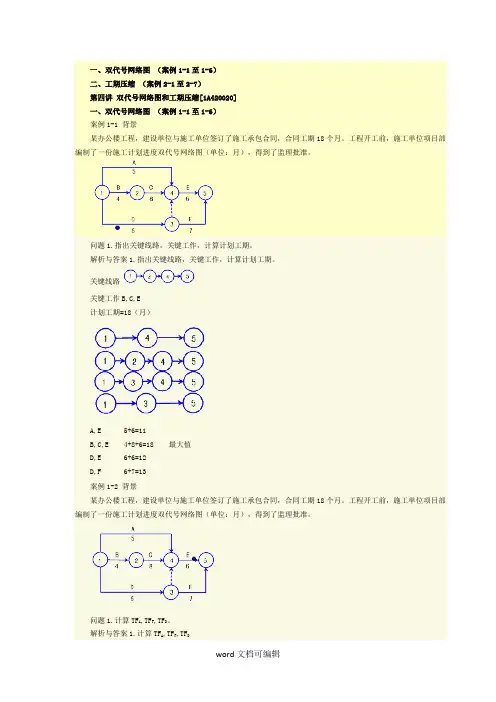

一、双代号网络图（案例1-1至1-6）二、工期压缩（案例2-1至2-7）第四讲双代号网络图和工期压缩[1A420020]一、双代号网络图（案例1-1至1-6）案例1-1 背景某办公楼工程，建设单位与施工单位签订了施工承包合同，合同工期18个月。

工程开工前，施工单位项目部编制了一份施工计划进度双代号网络图（单位：月），得到了监理批准。

问题1.指出关键线路，关键工作，计算计划工期。

解析与答案1.指出关键线路，关键工作，计算计划工期。

关键线路关键工作B,C,E计划工期=18（月）A,E 5+6=11B,C,E 4+8+6=18 最大值D,E 6+6=12D,F 6+7=13案例1-2 背景某办公楼工程，建设单位与施工单位签订了施工承包合同，合同工期18个月。

工程开工前，施工单位项目部编制了一份施工计划进度双代号网络图（单位：月），得到了监理批准。

问题1.计算TF A,TF F,TF D。

解析与答案1.计算TF A,TF F,TF D（1）判断关键线路关键线路（2）突显关键节点（3）计算TF A=7（月）①沿着A工作箭尾逆向寻找关键节点①②沿着A工作箭头正向寻找关键节点④③列式计算计算TF F=5（月）沿着F工作箭尾逆向寻找关键节点①沿着F工作箭头正向寻找关键节点⑤列式计算计算TF D=5（月）沿着D工作箭尾逆向寻找关键节点①沿着D工作箭头正向寻找关键节点④、⑤列式计算TFD=MIN（X1,X2）=MIN（6,5）=5（月）案例1-3 背景工程开工前，施工单位项目部编制了一份办公楼装修施工计划进度双代号时标网络图（单位：周），得到了监理批准。

问题1.计算TF C解析与答案 1.计算TF C（1）判断关键线路（2）突显关键节点（3）计算TF C=（3+3）-（2+1）=3（周）案例1-4 背景工程开工前，施工单位项目部编制了一份办公楼装修施工计划进度双代号时标网络图（单位：周），得到了监理批准。

问题1.计算TF F解析与答案1. 计算TF F（1）判断关键线路（2）突显关键节点（3）计算①沿着工作箭尾逆向寻找关键节点②④②沿着工作箭尾正向寻找关键节点⑧⑨③列式计算②至⑧关键线路∑D-②至⑧非关键线路∑D=X1②至⑨关键线路∑D-②至⑨非关键线路∑D=X2④至⑧关键线路∑D-④至⑧非关键线路∑D=X3④至⑨关键线路∑D-④至⑨非关键线路∑D=X4TFF=MIN（X1,X2,X3,X4）=MIN（1,1,1,1）=1（周）案例1-5 背景某办公楼工程，建设单位与施工单位签订了施工承包合同，合同工期18个月。

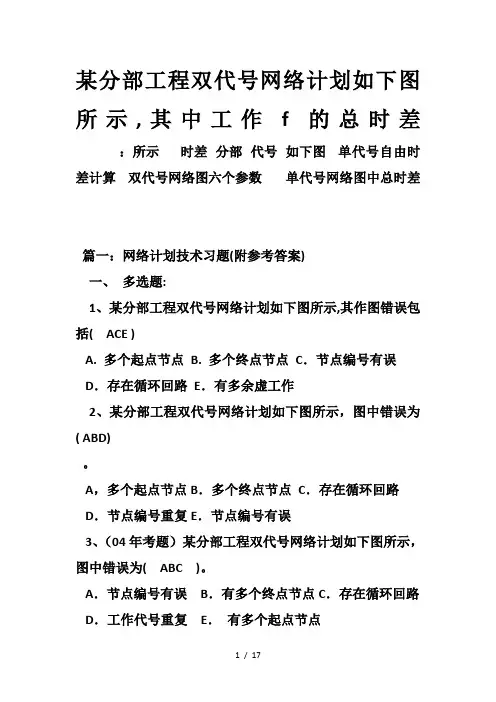

某分部工程双代号网络计划如下图所示,其中工作f的总时差：所示时差分部代号如下图单代号自由时差计算双代号网络图六个参数单代号网络图中总时差篇一：网络计划技术习题(附参考答案)一、多选题:1、某分部工程双代号网络计划如下图所示,其作图错误包括( ACE )A. 多个起点节点B. 多个终点节点C．节点编号有误D．存在循环回路E．有多余虚工作2、某分部工程双代号网络计划如下图所示，图中错误为( ABD)。

A，多个起点节点B．多个终点节点C．存在循环回路D．节点编号重复E．节点编号有误3、（04年考题）某分部工程双代号网络计划如下图所示，图中错误为( ABC )。

A．节点编号有误B．有多个终点节点C．存在循环回路 D．工作代号重复E．有多个起点节点4、(01年考题)某分部工程双代号网络计划如下图所示，其中图中错误包括( BCDE)。

A.有多个起点节点B．有多个终点节点C．存在循环回路 D．工作代号重复E．节点编号有误一、单选题:1、在工程网络计划中，如果某项工作的最早开始时间和最早完成时间分别为3天和8天，则说明该工作实际上最早应从开工后( C )。

A．第3天上班时刻开始，第8天下班时刻完成B．第3天上班时刻开始，第9天下班时刻完成C．第4天上班时刻开始，第8天下班时刻完成D．第4天上班时刻开始，第9天下班时刻完成2、在某工程网络计划中，工作M的最早开始时间和最迟开始时间分别为第15天和第18天，其持续时间为7天。

工作M有2项紧后工作，它们的最早开始时间分别为第24天和第26天，则工作M的总时差和自由时差( C)天。

A．分别为4和3 B．均为3 C．分别为3和2 D．均为2 3．在某工程双代号网络计划中，工作M的最早开始时间为第15天，其持续时间为7天。

该工作有两项紧后工作，它们的最早开始时间分别为第27天和第30天，最迟开始时间分别为第28天和第33天，则工作M的总时差和自由时差( B )天。

A．均为5 B．分别为6和5 C．均为6 D．分别为11和64．在某工程双代号网络计划中，工作N的最早开始时间和最迟开始时间分别为第20天和第25天，其持续时间为9天。

一级建造师考试监理工程师考试三分钟搞定双代号网络计划图一、双代号网络图6个时间参数的计算方法（图上计算法）从左向右累加，多个紧前取大，计算最早开始结束；从右到左累减，多个紧后取小，计算最迟结束开始。

紧后左上-自己右下=自由时差。

上方之差或下方之差是总时差。

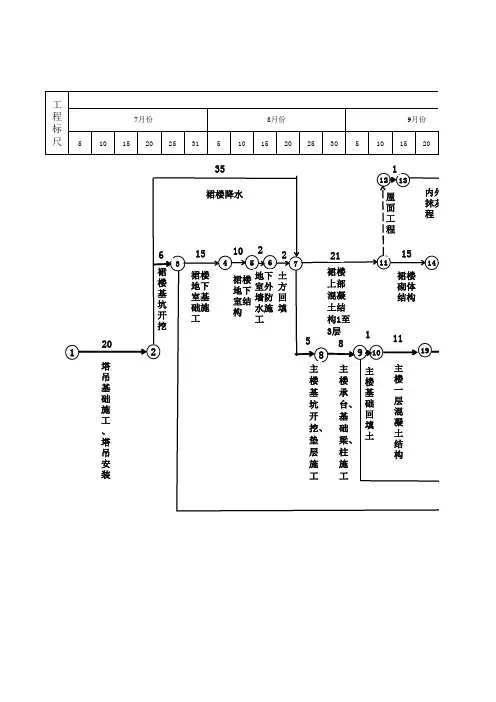

计算某工作总时差的简单方法：①找出关键线路，计算总工期；②找出经过该工作的所有线路，求出最长的时间③该工作总时差=总工期-②二、双代号时标网络图双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作，以波形线表示工作的自由时差。

双代号时标网络图1、关键线路在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。

如图中①→②→⑥→⑧2、时差计算1）自由时差双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。

如A工作的FF=0，B工作的FF=1但是有一种特殊情况，很容易忽略。

如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E 工作的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。

2）总时差。

总时差的简单计算方法：计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不是从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的波形线的长度和，该工作的总时差=波形线长度和的最小值。

还是以上面的网络图为例，计算E工作的总时差：以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E的总时差就是2。

再比如，计算C工作的总时差：通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。

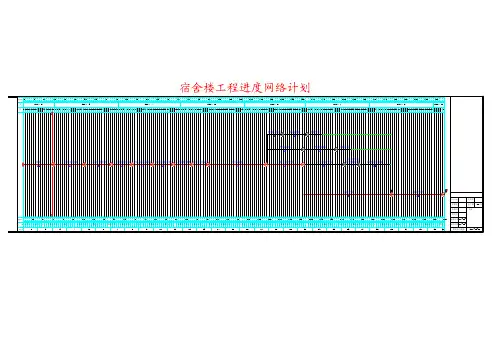

某工程总体施工网络进度计划(双代号网络图)1、3、5、7、9号楼总体施工网络进度计划 1号楼机械土方垫层地下室铭基础一层砌体四层砌体三层砌体五层砌体二层砌体屋面 1 4 7 3 9 11 5 10 12 2 15 10 15 15 15 15 15 10 7 3 五层内粉外墙贴面砖三层内粉地下室内粉二层内粉四层内粉一层内粉回填土 19 14 15 17 13 18 16 20 20 52 20 20 20 15 20五层楼面一层地面地下室地面三层楼面四层楼面二层楼面 23 24 20 22 21 15 15 15 15 15 15 室外散水等及清理三层厨卫瓷片四层厨卫瓷片五层厨卫瓷片门窗套修边一层厨卫瓷片二层厨卫瓷片 29 30 27 25 26 28 理 7 7 7 7 7 7 40 各门窗制安工程适时插入各分项工程施工过程中进行水、电、暧、通安装结合土建工程进展适时插入。
