第三讲双代号网络图一、双代号网络图基本绘制方法二、双代号网络图的关键线路判断方法三、双代号网络图的计划工期与实际工期计算方法四、双代号网络图的非关键工作总时差计算方法五、双代号时标网络图六、双代号网络图与横道图之间转换一、双代号网络图基本绘制方法【案例1】背景：项目经理决定将某二室一厅住宅装修工程施工任务分解成两个工作A与B，其中油漆工小王在主卧刷乳胶漆作业被称为A工作；油漆工小王在次卧刷乳胶漆作业被称为B工作；并计划2天完成A工作（A工作计划持续时间为2天），3天完成B工作（B工作计划持续时间为3天），共5天完成A、B工作；要求先完成A工作再完成B工作。

问题：（1）绘制本工程施工计划进度双代号网络图。

分析与答案：节点：节点编号起点节点终点节点线路油漆工小王在主卧刷乳胶漆作业被称为A工作；油漆工小王在次卧刷乳胶漆作业被称为B 工作；要求先完成A工作再完成B工作。

双代号网络图：A工作先开始，B工作在A工作结束后才开始，称A工作是B工作的紧前工作；B工作是A工作的紧后工作。

称A、B工作先后开工的顺序关系称为逻辑关系。

本案例中A、B工作的逻辑关系是由项目经理决定的，统称由组织决定。

如需要表达A工作是B、C工作的紧前工作；B、C工作是A工作的紧后工作，则：如需要表达A、B工作是C工作的紧前工作；C工作是A 、B工作的紧后工作。

则：【案例2】背景项目经理决定将某二室一厅住宅装修工程施工任务分解成两个工作A与B，木工小李在主卧钉地龙骨施工作业被称为A工作；木工小李在主卧铺木地板施工作业被称为B工作，要求5天完成A、B工作，其中A工作计划持续时间是2天，B工作计划持续时间是3天。

问题:（1）绘制本工程施工计划进度双代号网络图。

分析与答案：A工作是B工作的紧前工作；B工作是A工作的紧后工作。

A、B工作先后开工的顺序关系称为逻辑关系。

本案例中A、B工作的逻辑关系是由工艺决定的。

根据案例1、案例2可以得出结论：A、B工作的逻辑关系，或者是由组织决定的；或者是由工艺决定的。

项目管理进度计划计算方法--网络图法一、双代号网络图的概念如果用一条箭线来表示一项工作，将工作的名称写在箭线上方，完成该项工作所需要的时间注在箭线下方，箭尾表示工作的开始，箭头表示工作的结束，在箭头和箭尾处分别画上圆圈并加以编号，称为双代号。

双代号网络图的组成——工作（箭线）、节点、路径工作（箭线）是指一项需要消耗人力、物力和时间的具体活动过程，也称工序、作业，用箭线表示工作。

（一）箭线(1)一根箭线表示一项工作或表示一个施工过程。

(2)一根箭线表示一项工作所消耗的时间和资源，分别用数字标注在箭线的下方和上方。

(3)在无时间座标的网络图中，箭线的长度不代表时间的长短，画图时原则上是任意的，(4)箭线的方向表示工作进行的方向和前进的路线，箭尾表示工作的开始，箭头表示工作的结束。

(5)箭线可以画成直线、折线。

1、双代号网络图中工作的性质双代号网络图中的工作可分为实工作和虚工作。

双代号网络图中表示一项工作的基本形式双代号网络图中虚工作的表达形式虚工作在双代号网络图中起着正确表达工序间逻辑关系的重要作用2.双代号网络图中工作间的关系双代号网络图中工作间有紧前工作、紧后工作和平行工作三种关系。

1. 紧前工作：紧排在本工作之前的工作称为本工作的紧前工作。

2. 紧后工作：紧排在本工作之后的工作称为本工作的紧后工作。

本工作和紧后工作之间可能有虚工作。

3. 平行工作：可与本工作同时进行称为本工作的平行工作。

（二）节点和编号在双代号网络图中，节点用圆圈“○” 表示。

它表示一项工作的开始时刻或结束时刻，是工作的连接点。

节点不需要消耗时间和资源。

1.节点的分类（圆圈）一项网络计划的第一个节点，称为该项网络计划的起始节点，它是整个项目计划的开始节点；一项网络计划的最后一个节点，称为终点节点，表示一项计划的结束。

其余节点称为中间节点。

2.节点编号（圆圈里的数字）为了便于网络图的检查和计算，需对网络图各节点进行编号。

节点编号的基本规则：(1) 节点编号必须满足二条基本规则：1.箭头节点编号大于箭尾节点编号，因此节点编号顺序是：箭尾节点编号在前，箭头节点编号在后，凡是箭尾节点没编号，箭头节点不能编号；2.在一个网络图中，所有节点不能出现重复编号，编号的号码按自然数顺序进行。

施工进度计划常用的表示方法1、网络图网络图是由箭线和节点组成，用来表示工作流程的有向、有序网状图形。

网络图分为双代号网络图和单代号网络图。

双代号网络图又称箭线式网络图；单代号网络图又称节点式网络图。

网络图中的节点必须有编号，其编号严禁重复，并应使每一条箭线上箭尾节点编号小于箭头节点编号。

在双代号网络图中，有时存在虚箭线，虚箭线不代表实际工作，称为虚工作。

虚工作既不消耗时间，也不消耗资源。

虚工作主要用来表示相邻两项工作之间的逻辑关系。

在单代号网络图中，虚工作只能出现在网络图的起点节点或终点节点。

2、几个名词①工艺关系：生产性工作之间由工艺过程决定的、非生产性工作之间由工作程序决定的先后顺序关系称为工艺关系。

②组织关系：工作之间由于组织安排需要或资源（劳动力、原材料、施工机具等）调配需要而规定的先后顺序关系称为组织关系。

③紧前工作：在网络图中，相对于某工作而言，紧排在该工作之前的工作称为该工作的紧前工作。

④紧后工作：在网络图中，相对于某工作而言，紧排在该工作之后的工作称为该工作的紧后工作。

⑤平行工作：在网络图中，相对于某工作而言，可以与该工作同时进行的工作即为该工作的平行工作。

⑥先行工作：相对于某工作而言，从网络图的第一个节点（起点节点）开始，顺箭头方向经过一系列箭线与节点到达该工作为止的各条通路上的所有工作，都称为该工作的先行工作。

⑦后续工作：相对于某工作而言，从该工作之后开始，顺箭头方向经过一系列箭线与节点到网络图最后一个节点（终点节点）的各条通路上的所有工作。

⑧线路：网络图中从起点节点开始，沿箭头方向顺序通过一系列箭线与节点，最后到达终点节点的通路称为线路。

线路既可依次用该线路上的节点编号来表示，也可依次用该线路上的工作名称来表示。

⑨关键线路：在关键线路法（CPM）中，线路上所有工作的持续时间总和称为该线路的总持续时间。

总持续时间最长的线路称为关键线路。

关键线路的长度就是网络计划的总工期。

在网络计划中，关键线路可能不止一条。

双代号网络图的绘制方法二、根据工作逻辑矩阵表计算工作位置代号表，为了使双代号网络图的条理清楚，各工作的布局合理，可以先按照下列原则确定各工作的开始节点位置号和结束节点位置号，然后按各自的节点位置号绘制网络图。

位置代号计算规则：①无紧前工作的工作（即双代号网络图开始的第一项工作），其开始节点位置号为零；②有紧前工作的工作，其开始节点位置号等于其紧前工作的开始节点位置号的最大值加1；③有紧后工作的工作，其结束节点位置号等于其紧后工作的开始节点位置号的最小值；④无紧后工作的工作（即双代号网络图开始的最后一项工作），其结束节点位置号等于网络图中各工作的结束节点位置号的最大值加1。

三、绘制双代号网络进度计划表，按照下列绘图原则：1、绘制没有紧前工作的工作箭线，使他们具有相同的开始节点，以保证网络图只有一个起点节点。

2、依次绘制其他工作箭线。

这些工作箭线的绘制条件是其所有紧前工作箭线都已经绘制出来。

在绘制这些工作箭线时，应按下列原则进行：①当所要绘制的工作只有一项紧前工作时，则将该工作箭线直接绘制在其紧前工作之后即可。

②当所要绘制的工作只有多项紧前工作时，应按以下四种情况分别予以考虑：第一种情况：对于所要绘制的工作而言，如果在其多项紧前工作中存在一项（且只存在一项）只作为本工作紧前工作的工作（即在紧前工作栏中，该紧前工作只出现一次），则应将本工作箭线直接画在该紧前工作箭线之后，然后用虚箭线将其他紧前工作箭线的箭头节点与本工作的箭尾节点分别相连，以表达它们之间的逻辑关系。

第二种情况：对于所要绘制的工作而言，如果在其紧前工作中存在多项只作为本工作紧前工作的工作，应将这些紧前工作的箭线的箭头节点合并，再从合并之后节点开始，画出本工作箭线，然后用虚箭线将其他紧前工作箭线的箭头节点与本工作的箭尾节点分别相连，以表达它们之间的逻辑关系。

第三种情况：对于所要绘制的工作而言，如果不存在第一和第二种情况时，应判断本工作的所有紧前工作是否都同时是其他工作的紧前工作（即在紧前工作栏中，这几项紧前工作是否均同时出现若干次）。

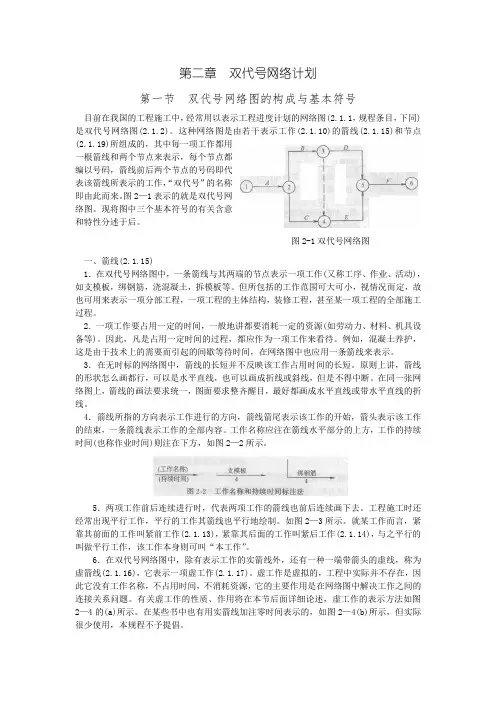

第二章 双代号网络计划第一节 双代号网络图的构成与基本符号目前在我国的工程施工中，经常用以表示工程进度计划的网络图(2.1.1，规程条目，下同)是双代号网络图(2.1.2)。

这种网络图是由若干表示工作(2.1.10)的箭线(2.1.15)和节点(2.1.19)所组成的，其中每一项工作都用一根箭线和两个节点来表示，每个节点都编以号码，箭线前后两个节点的号码即代表该箭线所表示的工作，“双代号”的名称即由此而来。

图2—1表示的就是双代号网络图。

现将图中三个基本符号的有关含意和特性分述于后。

一、箭线(2.1.15)1．在双代号网络图中，一条箭线与其两端的节点表示一项工作(又称工序、作业、活动)，如支模板，绑钢筋，浇混凝土，拆模板等。

但所包括的工作范围可大可小，视情况而定，故也可用来表示一项分部工程，一项工程的主体结构，装修工程，甚至某一项工程的全部施工过程。

2．一项工作要占用一定的时间，一般地讲都要消耗一定的资源(如劳动力、材料、机具设备等)。

因此，凡是占用一定时间的过程，都应作为一项工作来看待。

例如，混凝土养护，这是由于技术上的需要而引起的间歇等待时间，在网络图中也应用一条箭线来表示。

3．在无时标的网络图中，箭线的长短并不反映该工作占用时间的长短。

原则上讲，箭线的形状怎么画都行，可以是水平直线，也可以画成折线或斜线，但是不得中断。

在同一张网络图上，箭线的画法要求统一，图面要求整齐醒目，最好都画成水平直线或带水平直线的折线。

4．箭线所指的方向表示工作进行的方向，箭线箭尾表示该工作的开始，箭头表示该工作的结束，一条箭线表示工作的全部内容。

工作名称应注在箭线水平部分的上方，工作的持续时间(也称作业时间)则注在下方，如图2—2所示。

5．两项工作前后连续进行时，代表两项工作的箭线也前后连续画下去。

工程施工时还经常出现平行工作，平行的工作其箭线也平行地绘制。

如图2—3所示。

就某工作而言，紧靠其前面的工作叫紧前工作(2.1.13)，紧靠其后面的工作叫紧后工作(2.1.14)，与之平行的叫做平行工作，该工作本身则可叫“本工作”。
