完整版双代号网络计划图习题

4、某交通设施工程，由下列工作组成，计划的工作关系为：
施工准备：20天：
施工准备完成后同时进行护拦施工（40天），标线施工（30天），标志制作（30天），隔离栅施工（40天）：
护拦施工完毕，进行防眩板施工（30天）和轮廓标安装（20天）：
标线施工完毕进行突起路标施工（20天）：
标志制作完毕进行标志安装施工（30天）：
防眩板、轮廓标、突起路标、标志安装、隔离栅施工完毕进行工程验收（20天）。

问题：
⑴、绘制出施工总体计划图（横道图）：
⑵、绘制出双代号网络计划图，计算所需工期，确定关键工作及关键线路：
⑶、计算突起路标施工最早开始时间、最早结束时间以及最迟结束时间、最迟开始时间：
⑷、说明标志安装后主要检验内容：
⑸、公路工程验收的两个阶段是什么？
解：
⑴、
⑵、图详见下页
⑸、交工验收和竣工验收。

工期：110天
关键线路：准备工作→护栏施工→防眩板施工→工程验收 关键工作：准备工作、护栏施工、防眩板施工、工程验收
⑶、⑶、计算突起路标施工最早开始时间、最早结束时间以及最迟结束时间、最迟开始时间：
最早开始时间：20+30=50d 最早结束时间：50+20=70d 最迟结束时间：110-20=90d 最迟开始时间：90-20=70d
⑷、说明标志安装后主要检验内容：
⑷、主要应进行标志板安装平整度检验、立柱垂直度检验、标志板下缘至路面净空高度检验、标志板内侧距路肩边线距离检验、基础尺寸检验等。

⑸、公路工程验收的两个阶段是什么？
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

双代号网络图练习题一、选择题1. 双代号网络图中，一个节点表示什么？A. 一个活动B. 一个事件C. 一个项目D. 一个资源2. 在双代号网络图中，箭线表示什么？A. 时间B. 逻辑关系C. 成本D. 资源分配3. 双代号网络图中的“关键路径”是什么？A. 最短的路径B. 最长的路径C. 没有松弛时间的路径D. 资源最紧张的路径4. 双代号网络图中，活动之间的四种基本逻辑关系包括：A. 开始-开始，开始-完成，完成-开始，完成-完成B. 并行，串行，条件，循环C. 独立，依赖，选择，循环D. 顺序，并行，选择，循环5. 双代号网络图中的“松弛时间”是指什么？A. 活动可以延迟的最长时间B. 活动必须完成的最短时间C. 活动实际持续时间与计划持续时间的差值D. 活动在关键路径上的时间二、填空题6. 双代号网络图中的节点分为两种类型：________和________。

7. 双代号网络图的优化目标通常包括________、________和________。

8. 网络图中的关键活动是指那些________的活动。

9. 在网络图中，如果一个活动的最早开始时间与最晚开始时间相等，则该活动是________。

10. 网络图的时间参数包括：最早开始时间(ES)、最晚开始时间(LS)、最早完成时间(EF)、最晚完成时间(LF)和________。

三、简答题11. 简述双代号网络图的基本构成元素及其功能。

12. 解释什么是网络图的“总时差”和“局部时差”，并说明它们在项目管理中的作用。

13. 描述如何确定网络图中的关键路径，并说明关键路径对项目计划的重要性。

四、计算题14. 假设有一个项目包含以下活动和持续时间（单位：天）：- A: 5天- B: 3天- C: 4天- D: 6天- E: 2天- 逻辑关系如下：A→B, A→C, B→D, C→D, D→E请计算每个活动的最早开始时间(ES)、最晚开始时间(LS)、最早完成时间(EF)、最晚完成时间(LF)和松弛时间(Slack)。

双代号网络计划图一、选择题1.双代号网络图中分为实工作和虚工作，据此，以下说法正确的有（A ）。

A.混凝土养护工作是实工作，用实箭线表示B.虚工作不需要消耗时间，但需要消耗资源C.虚工作的不需要消耗资源，但需要消耗时间D.虚工作的作用是保证一张网络图只有一个起始节点和一个终点节点2.已知下列双代号网络图，工作H的紧后工作有（C ）。

A.工作G、C、DB.工作G、CC.工作G、B、CD.工作G、B、C、A、D3.已知某工程项目分部工程双代号网络计划如下图，其关键线路为（A ）。

A.①→②→③→⑤→⑦B.①→②→③→⑤→⑦C.①→③→⑤→⑦D.①→②→③→⑥→⑦4.某工作M有A、B、C三项紧前工作，ES A=5，D A=3，ES B=4，D B=5，ES C=6，D C=1，则ES M为（B ）。

A.8B.9C.7D.65.某工作N有A、B、C三项紧后工作，LF A=10，D A=3，LS B=12，LF C=15，D C=1，则LF N为（A ）。

A.7B.0C.14D.106.某工作K的LF K=20，D K=3，ES K=10，则TF K为（D ）。

A.20B.10C.17D.77.某工作M的最早开始时间为第16天，持续时间为5天。

该工作有三项紧后工作，它们的最早开始时间分别为第24天、第27天、第28天，则M工作的自由时差为（A ）。

A.3B.6C.7D.58.有M、N两项连续工作，ES M=4，ES N=14，D M=4，LF M=30，则（A ）。

A.TF M=22，FF M=6B.TF M=26，FF M=6C.TF M=22，FF M=10D.TF M=26，FF M=109.某工作P，已知LF P=15、D P=2，有M、N、K三项紧前工作，ES M=5、D M=3，ES N=4，D N=5，ES K=6，D K=1，LF P=15，则TF P为（B ）。

A.3B.4C.5D.610.某网络计划，已知TF=8，FF=4，检查时发现M工作的持续时间延长了6天，说明M工作（B ）。

例题1、某工程双代号时标网络计划如下图所示，其中工作B的总时差和自由时差( )。

A. 均为1周B. 分别为3周和1周C. 均为3周D. 分别为4周和3周答案：B. 分别为3周和1周。

解析：首先确定B的自由时差为1；然后分析B的总时差：一项工作的总时差等于其紧后工作的总时差加上两者之间的时间间隔之和的最小值。

B的总时差等于其紧后工作E的总时差加上B和E之间的时间间隔1（B箭杆上波形线长度），E的总时差等于2（由它的紧后工作H、J分析得出），所以，B的总时差＝2＋1＝3。

【例题2】在上图所示双代号时标网络计划中，如果C、E、H三项工作因共用一台施工机械而必须顺序施工，则该施工机械在现场的最小闲置时间为( )周。

A. 4B. 3C. 2D. 1答案：C解析：图中C的总时差为2周，其后续工作J和G各有2周总时差，可令其晚开工2周，最迟完成时间为第4周，与E最早开始时间相同，E的最早完成时间第8周与关键工作H 开始时间第10周相差2周，施工机械闲置共计2周。

故答案应为C。

【例题3】在双代号时标网络计划中，关键线路是指( )。

A. 没有虚工作的线路B．由关键节点组成的线路C．没有波形线的线路D．持续时间最长工作所在的线路答案:C【例题4】已知某工程双代号网络计划的计算工期为130天。

如果计划工期为135天，则关键线路上( )。

A．相邻工作之间时间间隔为零B．工作的自由时差为零C．工作的总时差为零D．节点最早时间等于最迟时间答案：A解析：选项A对。

从网络计划的终点节点开始，逆着箭线方向依次找出相邻两项工作之间时间间隔为零的线路就是关键线路。

选项B错。

既然“相邻工作之间时间间隔为零”，肯定自由时差就应为零,但是最后工作的自由时差不为零。

选项C错。

根据总时差的定义：网络计划终点节点n所代表的工作的总时差应等于计划工期与计算工期之差（135-130=5）。

所以终点节点的总时差就不为零。

选项D错。

只有TC=Tp时，关键节点的最早时间等于最迟时间。

网络计划技术习题一、选择题1．双代号网络图的三要素是指（）。

A.节点、箭杆、工作作业时间B.紧前工作、紧后工作、关键线路C.工作、节点、线路D.工期、关键线路、非关键线路2．利用工作的自由时差，其结果是（）。

A.不会影响紧后工作，也不会影响工期B.不会影响紧后工作，但会影响工期C.会影响紧后工作，但不会影响工期D.会影响紧后工作和工期3．下列（）说法是错误的。

A.总时差为零的工作是关键工作B.由关键工作组成的线路是关键线路C.总时差为零，自由时差一定为零D.自由时差是局部时差，总时差是线路性时差4．下列（）说法是错误的。

A.任何工程都有规定工期、计划工期和计算工期B.计划工期可以小于规定工期C.计划工期可以等于规定工期D.计划工期有时可等于计算工期5．（），会出现虚箭线。

A.当只有相同的紧后工作时B.当只有不相同的紧后工作时C.既有相同，又有不相同的紧后工作时D.不受约束的任何情况6．网络计划的缺点是（）。

A.不能反映工作问题的逻辑B.不能反映出关键工作C.计算资源消耗量不便D.不能实现电算化7．某项工作有两项紧后工作C、D，最迟完成时间:C=20天，D=15天，工作持续时间:C=7天，D=12天，则本工作的最迟完成时间是（）。

A.13天B.3天C.8天D.15天8．双代号网络图中的虚工作（）。

A.即消耗时间，又消耗资源B.只消耗时间，不消耗资源C.即不消耗时间，又不消资源D.不消髦时间，又消耗资源9．下列不关虚工序的错误说法是（）。

A.虚工序只表示工序之间的逻辑关系B.混凝土养护可用虚工序表示C.只有双代号网络图中才有虚工序D.虚工作一般用虚箭线表示10．网络计划中，工作最早开始时间应为（）。

A.所有紧前工作最早完成时间的最大值B.所有紧前工作最早完成时间的最小值C.所有紧前工作最迟完成时间的最大值D.所有紧前工作最迟完成时间的最大值11．某项工作有两项紧后工作C、D，最迟完成时间:C=30天，D=20天，工作持续时间:C=5天，D=15天，则本工作的最迟完成时间是（）。

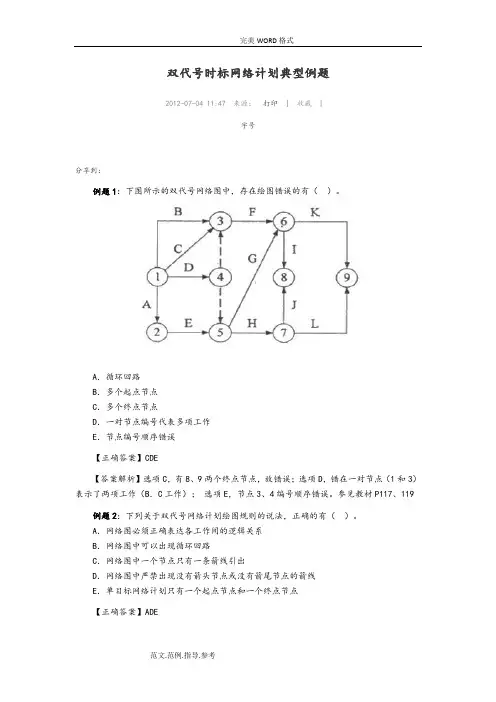

双代号时标网络计划典型例题2012-07-04 11:47 来源：打印| 收藏|字号分享到：例题1：下图所示的双代号网络图中，存在绘图错误的有（）。

A．循环回路B．多个起点节点C．多个终点节点D．一对节点编号代表多项工作E．节点编号顺序错误【正确答案】CDE【答案解析】选项C，有8、9两个终点节点，故错误；选项D，错在一对节点（1和3）表示了两项工作（B．C工作）；选项E，节点3、4编号顺序错误。

参见教材P117、119例题2：下列关于双代号网络计划绘图规则的说法，正确的有（）。

A．网络图必须正确表达各工作间的逻辑关系B．网络图中可以出现循环回路C．网络图中一个节点只有一条箭线引出D．网络图中严禁出现没有箭头节点或没有箭尾节点的箭线E．单目标网络计划只有一个起点节点和一个终点节点【正确答案】ADE【答案解析】双代号网络计划的绘图规则包括：①双代号网络图必须正确表达已定的逻辑关系；②双代号网络图中，严禁出现循环回路；③双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线；④双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线；⑤当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）；⑥绘制网络图时，箭线不宜交叉。

当交叉不可避免时，可用过桥法或指向法；⑦双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点；⑧双代号网络图应条理清楚，布局合理。

参见教材P117、119例题3：某分部工程各工作之间的逻辑关系如下表所示。

根据该逻辑关系表绘出的正确网络图是（）。

A．A图B．B图C．C图D．D图【正确答案】C【答案解析】按双代号网络计划的绘图规则即可得出正确答案为C．参见教材P117、119 例题4：工程双代号时标网络计划中，某工作箭线上的波形线表示（）。

A．该工作的自由时差B．该工作的总时差C．该工作与其紧前工作之间的时间间隔D．该工作与其紧前工作之间的时距【正确答案】A【答案解析】双代号时标网络计划中箭线上的波形线表示工作的自由时差。

双代号时标网络计划典型例题2012-07-04 11:47 来源：打印| 收藏|字号分享到：例题1：下图所示的双代号网络图中，存在绘图错误的有（）。

A．循环回路B．多个起点节点C．多个终点节点D．一对节点编号代表多项工作E．节点编号顺序错误【正确答案】CDE【答案解析】选项C，有8、9两个终点节点，故错误；选项D，错在一对节点（1和3）表示了两项工作（B．C工作）；选项E，节点3、4编号顺序错误。

参见教材P117、119例题2：下列关于双代号网络计划绘图规则的说法，正确的有（）。

A．网络图必须正确表达各工作间的逻辑关系B．网络图中可以出现循环回路C．网络图中一个节点只有一条箭线引出D．网络图中严禁出现没有箭头节点或没有箭尾节点的箭线E．单目标网络计划只有一个起点节点和一个终点节点【正确答案】ADE【答案解析】双代号网络计划的绘图规则包括：①双代号网络图必须正确表达已定的逻辑关系；②双代号网络图中，严禁出现循环回路；③双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线；④双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线；⑤当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）；⑥绘制网络图时，箭线不宜交叉。

当交叉不可避免时，可用过桥法或指向法；⑦双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点；⑧双代号网络图应条理清楚，布局合理。

参见教材P117、119例题3：某分部工程各工作之间的逻辑关系如下表所示。

根据该逻辑关系表绘出的正确网络图是（）。

A．A图B．B图C．C图D．D图【正确答案】C【答案解析】按双代号网络计划的绘图规则即可得出正确答案为C．参见教材P117、119例题4：工程双代号时标网络计划中，某工作箭线上的波形线表示（）。

A．该工作的自由时差B．该工作的总时差C．该工作与其紧前工作之间的时间间隔D．该工作与其紧前工作之间的时距【正确答案】A【答案解析】双代号时标网络计划中箭线上的波形线表示工作的自由时差。

双代号时标网络计划典型例题2012-07-04 11:47 来源：打印| 收藏|字号分享到：例题1：下图所示的双代号网络图中，存在绘图错误的有（）。

A．循环回路B．多个起点节点C．多个终点节点D．一对节点编号代表多项工作E．节点编号顺序错误【正确答案】CDE【答案解析】选项C，有8、9两个终点节点，故错误；选项D，错在一对节点（1和3）表示了两项工作（B．C工作）；选项E，节点3、4编号顺序错误。

参见教材P117、119例题2：下列关于双代号网络计划绘图规则的说法，正确的有（）。

A．网络图必须正确表达各工作间的逻辑关系B．网络图中可以出现循环回路C．网络图中一个节点只有一条箭线引出D．网络图中严禁出现没有箭头节点或没有箭尾节点的箭线E．单目标网络计划只有一个起点节点和一个终点节点【正确答案】ADE【答案解析】双代号网络计划的绘图规则包括：①双代号网络图必须正确表达已定的逻辑关系；②双代号网络图中，严禁出现循环回路；③双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线；④双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线；⑤当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）；⑥绘制网络图时，箭线不宜交叉。

当交叉不可避免时，可用过桥法或指向法；⑦双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点；⑧双代号网络图应条理清楚，布局合理。

参见教材P117、119例题3：某分部工程各工作之间的逻辑关系如下表所示。

根据该逻辑关系表绘出的正确网络图是（）。

A．A图B．B图C．C图D．D图【正确答案】C【答案解析】按双代号网络计划的绘图规则即可得出正确答案为C．参见教材P117、119例题4：工程双代号时标网络计划中，某工作箭线上的波形线表示（）。

A．该工作的自由时差B．该工作的总时差C．该工作与其紧前工作之间的时间间隔D．该工作与其紧前工作之间的时距【正确答案】A【答案解析】双代号时标网络计划中箭线上的波形线表示工作的自由时差。

双代号时标网络计划典型例题2012-07-04 11:47 来源：打印| 收藏|字号分享到：例题1：下图所示的双代号网络图中，存在绘图错误的有（）。

A．循环回路B．多个起点节点C．多个终点节点D．一对节点编号代表多项工作E．节点编号顺序错误【正确答案】CDE【答案解析】选项C，有8、9两个终点节点，故错误；选项D，错在一对节点（1和3）表示了两项工作（B．C工作）；选项E，节点3、4编号顺序错误。

参见教材P117、119例题2：下列关于双代号网络计划绘图规则的说法，正确的有（）。

A．网络图必须正确表达各工作间的逻辑关系B．网络图中可以出现循环回路C．网络图中一个节点只有一条箭线引出D．网络图中严禁出现没有箭头节点或没有箭尾节点的箭线E．单目标网络计划只有一个起点节点和一个终点节点【正确答案】ADE【答案解析】双代号网络计划的绘图规则包括：①双代号网络图必须正确表达已定的逻辑关系；②双代号网络图中，严禁出现循环回路；③双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线；④双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线；⑤当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）；⑥绘制网络图时，箭线不宜交叉。

当交叉不可避免时，可用过桥法或指向法；⑦双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点；⑧双代号网络图应条理清楚，布局合理。

参见教材P117、119例题3：某分部工程各工作之间的逻辑关系如下表所示。

根据该逻辑关系表绘出的正确网络图是（）。

A．A图B．B图C．C图D．D图【正确答案】C【答案解析】按双代号网络计划的绘图规则即可得出正确答案为C．参见教材P117、119 例题4：工程双代号时标网络计划中，某工作箭线上的波形线表示（）。

A．该工作的自由时差B．该工作的总时差C．该工作与其紧前工作之间的时间间隔D．该工作与其紧前工作之间的时距【正确答案】A【答案解析】双代号时标网络计划中箭线上的波形线表示工作的自由时差。

‎‎‎‎某分部工程‎双代号时标‎网络计划如‎下图所示(‎时间单位:‎天)‎‎一、自由时‎差分两种情‎况，第一种‎，就是该工‎作箭线上有‎波形线。

第‎二种，本工‎作虽然没有‎波形线但要‎考虑其紧后‎的工作的时‎间间隔。

如‎下图：‎单位为‎周第一‎种：‎求H自由‎时差，直接‎读图，波形‎线长度1，‎即H自由时‎差是1周。

‎‎第二种：‎求D‎自由时差：‎箭‎线上没有波‎形线，但是‎D工作与其‎紧后工作之‎间都有时间‎间隔，D工‎作紧后工作‎有G和H,‎D G时间间‎隔是4，D‎H时间间隔‎是2，取最‎小值2，所‎以D的自由‎时差是2周‎。

‎二‎、总时差。

‎双代号时标‎网络图总时‎差教材中的‎计算公式=‎紧后工作的‎总时差+本‎工作与该紧‎后工作之间‎的时间间隔‎所得之和的‎最小值这样‎计算起来比‎较麻烦，需‎要计算出每‎个紧后工作‎的总时差，‎总结如下：‎‎计算哪个工‎作的总时差‎，就以哪个‎工作为起点‎工作，寻找‎通过该工作‎的所有线路‎，计算每条‎线路的波形‎线的长度和‎，波形线长‎度和的最小‎值就是该工‎作的总时差‎。

‎如计算D‎工作的总时‎差，以D‎工作为起点‎工作，通过‎D工作的线‎路有DGI‎和DHI。

‎其中DGI‎线路的波形‎线的和是4‎，DHI线‎路的波形线‎的和是3，‎所以E的总‎时差就是3‎。

‎再比如，‎计算A工作‎的总时差，‎通过A工作‎的线路有三‎条，ACG‎I，波形线‎的和为0；‎A DGI波‎形线的和为‎6；ADH‎I波形线的‎和为5，那‎么C的总时‎差就是0。

‎‎2017年‎二级建造师‎施工管理考‎试第36题‎（双代号时‎标网络计划‎） 36.‎某分部工程‎双代号时标‎网络计划如‎下图所示（‎时间单位：‎天‎），工作A‎的总时差为‎（）天。

‎‎A.0B.‎2 C.3‎D.1解析‎：‎把A工作当‎做起始工作‎，通过A工‎作所有线路‎有ADHK‎、ADIK‎、ADIL‎、ADIM‎、ADJM‎,自由时差‎依次为‎2、‎2、‎2、‎3、1。
