气体灭火系统使用说明

气体灭火控制器操作说明气体灭火控制器是一种专门用于自动控制气体灭火系统的设备，其主要功能是监测火灾信号并启动灭火系统，以达到快速、有效地灭火的目的。

在使用气体灭火控制器之前，用户需要详细了解其操作方法，以确保正确操作和灭火效果。

首先，使用气体灭火控制器前应验证其电源接线是否正确，确保供电正常。

同时应检查灭火系统的气压和电源是否正常，以确保系统能够正常工作。

接下来，在正常使用环境下，将气体灭火控制器的主电源开关打开，并观察控制器上的显示屏是否正常显示各个参数。

若无显示或显示异常，应及时排除故障，确保系统的正常操作。

在进行气体灭火控制器的操作前，需要了解其基本的操作按钮和指示灯的含义。

一般来说，气体灭火控制器主要包括以下按钮和指示灯：1.启动按钮：用于手动启动灭火系统的工作，即向灭火装置供应灭火气体。

2.关闭按钮：用于手动关闭灭火系统，停止向灭火装置供应灭火气体。

3.重启按钮：用于手动重启系统，恢复灭火功能，如果系统出现故障或停止工作，可以尝试使用此按钮进行重启。

4.指示灯：包括系统正常运行指示灯、报警指示灯和故障指示灯等。

其中，系统正常运行指示灯为绿色，表示系统正常工作；报警指示灯为红色，表示系统检测到火灾信号；故障指示灯为黄色，表示系统出现故障。

在实际操作中，根据火灾情况需要进行手动或自动操作。

在手动操作时，可以通过按下启动按钮来启动灭火系统，向灭火装置供应灭火气体。

在供应灭火气体后，手动观察火势，若火势得到控制，可停止供应灭火气体，关闭灭火系统。

在自动操作时，当系统检测到火灾信号，系统会自动启动灭火系统，向灭火装置供应灭火气体。

此时，指示灯会相应地亮起，表示系统正在工作中。

在系统完成供应气体后，指示灯会熄灭，表示系统任务完成。

需要注意的是，使用气体灭火控制器时需要遵守以下安全操作规范：1.在操作前，应确保周围人员已经撤离，并向消防部门报警。

2.在操作过程中，应时刻关注火势的变化，若火势继续蔓延或无法控制，应考虑其他灭火手段。

气体灭火系统操作规程气体灭火系统操作规程1. 前言：气体灭火系统是一种常用的灭火设备，适用于一些需要快速、高效、无残留物的火灾场所。

为了保证灭火系统的正常使用和操作人员的安全，制定本操作规程。

2. 操作人员及要求：2.1 操作人员必须经过专门培训，熟悉灭火系统的构造、原理和操作方法。

2.2 操作人员应了解系统相关的安全情况和操作程序，并且具备应急处理火灾的能力。

3. 系统检查：3.1 定期检查：每月进行一次系统检查，包括检查气体灭火系统的各个组件和部件是否正常，是否存在磨损、松动、渗漏等现象。

3.2 年度检查：每年进行一次全面检查，包括检查气体灭火系统的气体厅、管道、气瓶等是否完好，是否需要更换。

4. 灭火程序：4.1 发现火灾时，应立即报警并按照火灾应急预案进行相应处理。

4.2 在确认无人员的情况下，可以手动触发气体灭火系统。

但禁止非操作人员进行此操作。

5. 灭火系统操作步骤：5.1 确认火灾场所是适合气体灭火系统的场所，例如电子设备机房、图书馆等。

5.2 确保灭火系统处于正常工作状态，监测仪表显示正常。

5.3 确认无人员在火灾现场，并关闭电气设备。

5.4 打开灭火按钮，激活气体灭火系统。

5.5 等待灭火剂喷出并覆盖火灾现场，持续时间通常为30秒至1分钟。

5.6 灭火完成后，应立即通风并进行火情检查。

5.7 在确认没有重新燃烧的情况下，可以重新启动电气设备。

6. 灭火剂补充：6.1 在灭火后，应及时检查对气瓶的残余量进行补充，确保系统随时处于可用状态。

6.2 补充灭火剂时，操作人员必须穿戴防护装备，并按照操作规程进行。

7. 维护保养：7.1 定期进行系统的保养，包括清洁、润滑、更换易损件等。

7.2 定期进行系统试验，确保系统的可靠性和灵敏度。

8. 操作安全注意事项：8.1 灭火时，操作人员应迅速确认火势，选择正确的灭火系统进行操作。

8.2 在操作过程中，操作人员应随时留意周围环境和自身安全，确保自身不被火灾波及。

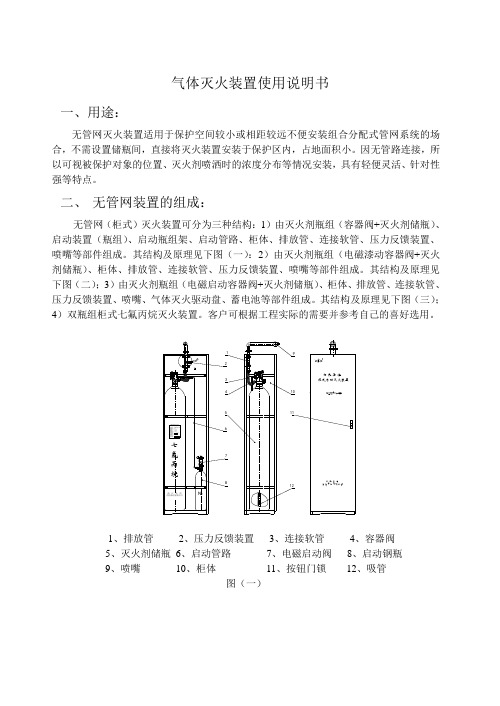

气体灭火装置使用说明书一、用途：无管网灭火装置适用于保护空间较小或相距较远不便安装组合分配式管网系统的场合，不需设置储瓶间，直接将灭火装置安装于保护区内，占地面积小。

因无管路连接，所以可视被保护对象的位置、灭火剂喷洒时的浓度分布等情况安装，具有轻便灵活、针对性强等特点。

二、无管网装置的组成：无管网（柜式）灭火装置可分为三种结构：1）由灭火剂瓶组（容器阀+灭火剂储瓶）、启动装置（瓶组）、启动瓶组架、启动管路、柜体、排放管、连接软管、压力反馈装置、喷嘴等部件组成。

其结构及原理见下图（一）：2）由灭火剂瓶组（电磁漆动容器阀+灭火剂储瓶）、柜体、排放管、连接软管、压力反馈装置、喷嘴等部件组成。

其结构及原理见下图（二）；3）由灭火剂瓶组（电磁启动容器阀+灭火剂储瓶）、柜体、排放管、连接软管、压力反馈装置、喷嘴、气体灭火驱动盘、蓄电池等部件组成。

其结构及原理见下图（三）；4）双瓶组柜式七氟丙烷灭火装置。

客户可根据工程实际的需要并参考自己的喜好选用。

1、排放管2、压力反馈装置3、连接软管4、容器阀5、灭火剂储瓶6、启动管路7、电磁启动阀8、启动钢瓶9、喷嘴10、柜体11、按钮门锁12、吸管图（一）1、排放管2、压力反馈装置3、连接软管4、电磁启动容器阀5、灭火剂储瓶6、喷嘴7、柜体8、门锁9、吸管图（二）1、排放管2、压力反馈装置3、连接软管4、电磁启动容器阀5、DC24V电源6、气体灭火控制盘7、七氟丙烷储瓶8、喷嘴9、柜体10、门锁11、吸管图（三）（带气体灭火控制装置）图（四）（双瓶组灭火装置）1、排放管2、压力反馈装置3、连接软管4、电磁启动容器阀5、灭火剂储瓶6、喷嘴7、柜体8、门锁9、吸管三、装置的安装和调试：1、装置的安装：1）无管网自动灭火装置结构简单，安装方便，客户可根据以上示意图自己安装。

但须注意：各连接部位应可靠密封，非球面密封部位必须加密封垫圈；各连接处必须连接牢固，以防灭火剂喷放时高压气体冲开接头使灭火失败；柜体应与地板或墙体固定，以免喷射时反冲力冲倒设备出现以外事件。

2024年气体灭火操作手册及安全注意事项系统的安装、调试必须严格按工程设计施工图和相应的技术文件要求进行，确认其已完全达到设计要求，并经当地公安消防部门验收合格后，方可投入使用。

本公司生产的七氟丙烷系统备有三种开启方式，即：自动控制方式、电气手动控制方式和机械应急手动控制方式。

1自动控制方式将灭火控制盘自动/手动转换开关拨到自动位置，灭火系统进入自动控制方式。

当防护区内发生火灾时，在接收到与灭火控制盘连接的火灾探测器发来的火警信号（通知防护区内人员撤离现场）后，或接收到其它火灾报警系统发来的联动控制信号后，灭火控制盘启动声光报警信号，同时发出关闭门窗、停止空调通风设备等指令，经过延时（延时时间应确保防护区内人员全部撤离现场，但不应超过30秒）后，灭火控制盘发出灭火指令，打开电磁阀，启动相应的容器阀，释放灭火剂进行灭火。

在自动控制方式下，一般不需人工干预。

2电气手动控制方式根据手动优先的原则，无论灭火控制盘处于自动或手动状态，只要将灭火控制盘手动禁止/允许转换开关拨到手动允许位置，均可按下灭火控制盘的紧急启动按钮或按下设置在防护区出入口的紧急启动按钮，立即启动灭火系统；在自动启动的延时状态可按下灭火控制盘紧急停止按钮或按下设置在防护区出入口的紧急停止按钮，停止系统的启动。

电气手动启动操作实施前，应首先关闭防护区内会导致系统灭火性能降低的有关设备，如门窗、空调通风、排风扇等，通知并确认防护区内人员已全部撤离。

3机械应急手动控制方式当自动控制方式、电气手动控制方式都不能启动灭火系统时，可采用机械应急手动控制方式启动灭火系统，在火灾发生时，拉出对应驱动瓶组电磁阀上弹簧卡片，用力拍击电磁阀顶部推杆，打开电磁阀，启动相应容器阀，释放灭火剂进行灭火。

机械应急手动启动操作前，应首先关闭防护区内会导致系统灭火性能降低的有关设备，如门窗、空调通风、排风扇等，通知并确认防护区内人员已全部撤离。

系统的维护保养及注意事项为了保证灭火系统长期有效的处于正常工作状态、火灾发生时能实施有效的灭火功能，必须建立严格的管理制度，并做好检查和维护保养工作。

气体灭火系统简易操作说明第一步：了解气体灭火系统在使用气体灭火系统之前，首先要了解该系统的工作原理和使用方法。

气体灭火系统一般包括气体瓶组、灭火控制器、探测器以及灭火喷头等部分。

灭火气体一般是二氧化碳、惰性气体或化学气体，能够迅速灭火并不会对设备和物品产生损害。

第二步：准备工作在启动气体灭火系统之前，需要确保以下几个准备工作已经完成：1.检查气体瓶组的压力是否满足要求，若压力不足则需要更换或补充气体；2.检查探测器是否正常工作，能够及时感知到火灾；3.检查灭火喷头是否正常，无堵塞或损坏。

第三步：火灾报警当发生火灾时，气体灭火系统将会通过探测器自动感知到，并发出火灾报警信号。

在接到火灾报警信号后，操作人员需要迅速采取行动，确认火灾的具体位置和规模，然后启动灭火系统。

第四步：启动气体灭火系统启动气体灭火系统的步骤如下：1.按下灭火控制器上的启动按钮，确认灭火动作，并向系统发出启动指令；2.控制器启动后，首先会启动气体出口阀门，然后点火启动气体瓶组，使灭火剂进入灭火管道；3.灭火剂通过灭火管道流向灭火喷头，喷射向火源，灌注火灾区域。

第五步：随时监控火灾情况第六步：灭火结束后的处理在完成灭火后，操作人员需要进行以下处理：1.关闭气体出口阀门，停止灭火剂的流动；2.对系统的各个部分进行检查，确保没有任何异常或损坏；3.通风处理，将释放的气体排出消防区域；4.将系统恢复到正常工作状态，以备下次使用。

总结：气体灭火系统在灭火过程中具有快速、高效、无残留等特点，可以有效保护设备和减少财产损失。

在使用时，需要掌握灭火系统的工作原理和操作步骤，并严格按照操作规程进行操作，遵循安全操作规范。

最重要的是，气体灭火系统只能用于适合的火灾类型，不能随意使用，否则可能会造成更大的危害。

气体灭火系统使用说明集团公司文件内部编码：（TTT-UUTT-MMYB-URTTY-ITTLTY-气体灭火系统使用说明本系统主要有自动、手动和紧急启动/停止三种控制方式，控制过程参见控制流程图（下图）。

（1）自动控制方式：本灭火控制器配有感烟火灾探测器和定温式感温火灾探测器。

控制器上有控制方式选择锁，当将其置于“自动”位置时，灭火控制器处于自动控制状态。

当只有一种探测器发出火灾信号时，控制器即发出火警声光信号，通知有异常情况发生，而不启动灭火装置释放灭火剂。

如确需启动灭火装置灭火时，可按下“紧急启动按钮”，即可启动灭火装置释放灭火剂，实施灭火。

当两种探测器同时发出火灾信号时，控制器发出火灾声、光信号，通知有火灾发生，有关人员应撤离现场，并发出联动指令，关闭风机、防火阀等联动设备，经过30秒延时后，即发出灭火指令，打开电磁阀，启动气体打开容器阀，释放灭火剂，实施灭火；如在报警过程中发现不需要启动灭火装置，可按下保护区外的或控制操作面板上的“紧急停止按扭”，即可终止控制灭火指令的发生，不启动灭火装置，释放灭火剂，实施灭火。

（2）手动控制方式：将控制器上的控制方式选择锁置于“手动”位置时，灭火控制器处于手动控制状态。

这时，当火灾探测器发出火警信号时，控制器即发出火灾声、光报警信号，而不启动灭火装置，需经人员观察，确认火灾已发生时，可按下保护区外或控制器操作面板上的“紧急启动按钮”，即可启动灭火装置，释放灭火剂，实施灭火。

但报警信号仍存在。

无论装置处于自动或手动状态，按下任何紧急启动按扭，都可启动灭火装置，释放灭火剂，实施灭火。

同时控制器立即进入灭火报警状态。

（3）紧急启动/停止工作方式：用于紧急状态。

情况一，当职守人员发现火情而时气体灭火控制器未发出声光报警信号时，应立即通知现场所有人员撤离现场，在确定所有人员撤离现场后，方可按下紧急启停按钮的“启动”按键，系统经过30秒延时后，即发出灭火指令实施灭火操作；情况二，当气体灭火控制器发出声光报警信号时并正处于延时阶段时，如发现为无报火警时可立即按下紧急启动/停止按钮的“停止”按键，系统将停止实施灭火操作避免不必要的损失。

气体灭火系统使用操作说明➢系统设置1、手动状态：发生火灾时，气体灭火控制主机发出报警声并显示当前报警设备，但不会启动气体灭火装置喷洒；现场人员确定发生火灾后，可手动按下主机面板“启动”键或机房门外的紧急启停按钮的“启动”键，系统将延时30秒后启动气体灭火装置喷洒气体。

延时期间，现场人员必须立即撤离到机房外并关闭机房门；如因特殊情况可在30秒内按下“停止”键，取消喷洒。

2、自动状态：发生火灾时，气体灭火控制主机将自动启动声光报警器，并延时30秒后自动启动气体灭火装置喷洒气体灭火。

系统消音直接按消音键将对主机进行消音，但消音只消除主机发出的声音而不能消除外端声光报警器的声音。

系统复位按复位键主机自动恢复正常工作，但紧急启停按钮需要用复位钥匙手动复位后，主机复位才能处于正常工作。

➢系统工作原理、作用1、感烟探测器：对现场进行烟雾探测，当发生火灾产生烟雾时它会将信号及时传递给主机，并启动声光报警器。

2、感温探测器：对现场进行温度监控，达到规定的温度值即会报警。

3、同一机房内的烟感探测器、温感探测器同时发生报警时，系统在自动状态下，可自动启动气体灭火装置喷洒气体。

4、手动报警按钮：当发生火灾时可按下按钮进行报警，声光报警器发出声光提示，让大家尽快的撤离，并对火灾现场进行扑救。

5、紧急启停按钮：确认发生火灾时，按下“启动”按钮，系统将延时30秒后启动气体灭火装置向对应的机房喷洒气体。

6、声光报警器：发生火灾时声光报警器发出报警声并闪光以提示人员撤离；7、放气指示灯：放气指示灯亮起时，说明气体灭火装置已经启动，此时严禁人员进入气体保护区内。

➢故障处理根据主机显示屏显示内容和面板的指示灯查看当前故障，然后进行相应的处理。

1、主电故障的处理：此时面板上的主电故障灯亮，处理方法是检查是否是停电，否则检查主电源的接线、保险丝是否发生断路。

主电故障的情况下备电可供电3小时，超过3小时应关闭主机，否则会导致备电的损坏。

2、备电故障的处理：此时面板上的备电故障灯亮，处理方法是检查备用电池的连线、保险丝是否正常，否则检查电瓶是否已经损坏，然后进行更换。

共安智能科技有限公司 /1 目的本规程用于加强七氟丙烷气体灭火系统的管理，确保其完好有效，制定本规程。

2 范围本规程适用于公司七氟丙烷气体灭火系统的管理。

3 术语4 职责5 管理内容5.1 七氟丙烷灭火机理七氟丙烷灭火系统的灭火机理为抑制作用，灭火药剂遇高温自行分解，并与空气中的氧气发生化学反应，使空气中游离氧的数量减少，终止燃烧链，使燃烧不能继续。

5.2 灭火系统动作程序图5.3 灭火系统使用方法5.3.1 系统的启动方式为自动控制、手动控制和机械应急手动控制三种。

一般情况下应使用手动控制，在保护区无人的情况下可以转换为自动控制，当自动控制和手动控制不能执行时，应采用机械应急手动控制。

5.3.2 自动控制：将报警控制器上控制方式选择键拨到“自动”位置，灭火系统处于自动控制状态。

当保护区域发生火情，火灾探测器发出火灾信号，报警控制器立即发出声、光报警信号，灭火控制器接受到两个独立的火灾报警信号，发出联动指令，关闭联动设备，经过30 秒延时，发出灭火指令，打开与保护区域相应的电磁阀释放启动气体，启动气体通过启动管路打开相应的选择阀和容器阀释放灭火剂，实施灭火。

5.3.3 （电气）手动控制：将灭火控制器上控制方式选择键拨到“手动”位置，灭火系统处于手动控制状态。

当一保护区域发生火情，可按下手动控制盒或控制器上启动按钮即可按规定程序启动灭火系统释放灭火剂，实施灭火。

在自动控制状态，仍可实现（电气）手动控制。

5.3.4 机械应急手动控制：当一保护区域发生火情，灭火控制器不能发出灭火指令时，应立即通知所有人员撤离现场，关闭联动设备，然后拨出与保护区域相应的电磁阀上的安全卡套，压下圆头把手打开电磁阀，释放启动气体，即可打开相应的选择阀、容器阀、释放灭火剂，实施灭火。

如果此时遇上电磁阀维修或启动钢瓶充换启动气体或其它原因不能开启相应的选择阀、容器阀时，应立即按下列程序操作：a) 打开与保护区域相应的选择阀手柄；b) 按下容器阀上的机械应急启动把手打开容器阀，释放灭火剂，实施灭火。

气体灭火系统手动操作方法
手动操作气体灭火系统的方法通常包括以下几个步骤：
1. 触发报警：在发生火灾时，首先要通过手动操作触发火灾报警系统，以便及时通知相关人员和启动灭火系统。

2. 打开气体灭火系统箱门：找到火灾现场附近的气体灭火系统箱门，并使用适当的工具打开。

3. 切断电源：在进入气体灭火系统箱门后，首先要切断系统的电源以确保操作的安全。

4. 打开放气前阀门：找到气体灭火系统罐体附近的放气前阀门，并使用适当的工具打开。

5. 打开放气主阀门：找到气体灭火系统主阀门，并使用适当的工具打开，使压缩气体进入管网系统。

6. 检查压力：根据系统要求，检查气体灭火系统内的压力是否达到规定的数值。

7. 灭火操作：根据灭火系统的类型和具体的操作要求，执行相应的灭火操作，例如使用手动操作装置、扳动开关或按下按钮等。

8. 关闭放气主阀门：在灭火操作结束后，关闭气体灭火系统的放气主阀门，停止压缩气体的进入。

9. 关闭放气前阀门：关闭放气前阀门以阻断气体进入管网系统。

10. 断电恢复：恢复气体灭火系统的电源，以备后续的灭火操作和维护。

11. 报告和记录：及时向相关人员报告灭火操作情况，并在灭火操作结束后记录相关信息以备后续参考。

请注意，以上步骤只是一个基本的操作流程，具体的操作方法可能因灭火系统类型、设备配置和使用环境等因素而有所不同。

在实际操作中，应严格按照相关操作手册和设备使用说明进行操作，并接受专业培训和指导。

气体灭火系统使用说明一、系统组成1.装置：包括气瓶、放气阀、气体管道等组件；2.控制系统：用于控制和监测灭火系统的运行，包括手动启动按钮、自动探测器、报警器、动力装置等；3.喷射装置：通过喷射装置将灭火气体喷射到火灾场所；4.监控设备：用于监控火灾场所的状态，包括摄像头、温度、浓度等监测器；5.辅助设备：包括紧急启动装置、备用电源等。

二、适用场所1.机电设备机房：如计算机机房、变电站、发电厂等；2.仪表控制室：如化工厂、石油库等；3.文物保护场所：如博物馆、档案馆等；4.电梯井、电缆沟等封闭空间。

三、使用操作步骤1.检查气体瓶：查看气瓶压力是否正常，是否具备充足的灭火气体；2.检查控制系统：检查手动启动按钮、自动探测器、报警器等是否工作正常；3.检查喷射装置：确保喷射装置正常工作、喷射方向正确；4.设置灭火延迟时间：根据实际情况设置灭火延迟时间，以便人员有足够时间撤离；5.启动系统：手动启动或自动探测到火灾时，启动灭火系统，气体开始喷射，灭火过程通常持续几秒至几分钟；6.监控火灾状态：通过监控设备实时监测火灾场所的温度、浓度及情况；7.人员撤离：当火灾得到控制后，人员应尽快撤离火灾现场。

四、注意事项1.在使用气体灭火系统前，要确保人员已经撤离火灾现场；2.使用系统前应严格按照使用说明进行操作，不得擅自更改系统参数；3.定期对气体瓶进行检查和保养，确保压力充足；4.控制系统应定期进行检查和保养，确保其正常工作；5.需要对气体灭火系统进行定期维护，并按照规定更换灭火气体；6.气体灭火系统仅适用于A、B、C类火灾，不适用于金属火灾和自燃性物质火灾；7.定期对火灾报警系统进行测试，确保其可靠性。

通过以上的使用说明，相信大家已经了解了气体灭火系统的使用方法和注意事项。

在使用气体灭火系统时，要注意安全，严格按照操作规程进行操作，确保火灾能够得到及时有效的控制和灭除。

同时，定期检查和保养系统，确保其正常工作。
