气体灭火系统：保障人员安全与设备完好的必要手段随着现代化建筑、设备和技术的不断进步，有很多危险工业生产和建筑环境。
针对这些环境，传统的灭火方式显得越来越无力。
在这样的情况下，成为了灭火行业的新宠儿，它保障着人员的安全和设备的完好，成为现代化工业和保障财产安全的必要手段。
一、什么是是指在火灾发生时，通过对外界氧气的抑制，达到控制、扑灭火灾的目的。
此目的是通过使用不同的气体种类和灭火机理来实现的。
是一种高效而有效的灭火手段，被广泛应用于各种生产和建筑环境中。
二、的类型1.化学泡沫灭火系统该系统可以将泡沫涂在起火点，形成稳定的不燃性液体膜，屏蔽氧气，防止火灾扩散。
化学泡沫灭火系统可用于特殊的工业环境，如油罐区、化学品仓库等。
2.干粉灭火系统干粉灭火系统采用干式介质喷射灭火，涂覆在起火点（或指定区域），从而抑制火势并扑灭火灾。
干粉灭火系统适用于电气火灾、装备火灾以及各种化学灭火。
3.常见的种类包括自动灭火系统和手动灭火系统两种。
自动灭火系统将可燃气体泄漏、光电、热电等元件信号连接到中控柜，当火灾发生时，气体灭火的储存罐内的灭火气体被释放，通过灭火惰化相应的区域。
手动灭火系统可由员工按按钮操作，开启灭火气体释放，从而灭火。
三、的应用被广泛应用于工业生产和建筑环境中。
以下是一些典型的案例：1.机房机房的电气设备通常集中、复杂，且常常处于长时间的运行状态。
这就可能导致额外的热量产生和故障发生。
针对这种情况，被广泛应用于电子、计算机和通讯设备机房，以确保设备运行的安全性。
2.生产车间生产车间中的设备功能复杂、效率高，但也带来了火灾风险。
针对这种情况，就是生产车间最常见的灭火手段。
它对于保护工业设备和生产过程的稳定进行了重要贡献。
3.船舶与海洋设备在船舶和海洋设备中，可用于控制机舱和船舶，以确保船舶和船员的安全。
当然，此类设备同时也需要使用水干露系统，以确保灭火。
四、的优势与传统的灭火系统相比，有很多优势：1. 高效：灭火气体可以在短时间内控制火灾，在火灾蔓延的早期阶段止火，取得较好的灭火效果。
气体灭火系统原理
气体灭火系统是一种使用灭火剂灭火的灭火系统，灭火剂由灭火介质和灭火剂药剂两部分组成，通常使用的是气体灭火剂。
它是利用气体（通常为氮气、二氧化碳、水蒸气等）的物理性质来达到灭火目的。
气体灭火系统是利用灭火剂在一定条件下（温度、浓度）的物理性质（如比热容、密度、溶解度）的差异，使空气中的可燃物质因温度的变化而液化或汽化，并最终被吸收到灭火介质中，从而达到灭火的目的。
气体灭火剂具有密度小、不导电、不燃烧、不易挥发，化学性质稳定等特点。
气体灭火剂有惰性和可燃两种类型。
惰性气体（如氮气和氩气）是以惰性基团与可燃物相结合的气体，如氦和氮等。
这些惰性气体在外界压力或温度作用下不会发生反应而保持其原有的性质，通常都具有较高的密度。
可燃性气体（如氢气、甲烷、乙烷等）是以可燃物质为基物，并以液体或固体形式存在，这些物质在空气中能与氧气发生氧化反应或还原反应而生成可燃性气体。
其中有些可燃气体具有较高的氧化性，如二氧化碳、水蒸气等；有些不含可燃物，如氮气等。
—— 1 —1 —。
气体灭火系统工作原理
气体灭火系统是一种常见的火灾灭火设备，它通过释放特定的灭火气体来扑灭
火灾，保护人员和财产的安全。
其工作原理主要包括火灾检测、气体释放和灭火过程三个关键步骤。
首先，气体灭火系统需要进行火灾检测。
当火灾发生时，系统会通过火灾探测
器或其他火灾探测设备来检测火灾的存在。
这些探测器可以根据烟雾、温度、火焰等指标来判断火灾的发生，并将信号发送给控制器。
其次，一旦火灾被检测到，气体灭火系统会启动气体释放过程。
控制器会接收
到火灾信号后，立即启动气体释放装置，释放储存在气瓶中的灭火气体。
这些灭火气体可以是惰性气体、化学气体或混合气体，其选择取决于火灾的性质和所需的灭火效果。
释放装置会将灭火气体迅速释放到火灾现场，实现快速扑灭火灾的目的。
最后，释放的灭火气体会在火灾现场进行灭火过程。
灭火气体通过浓缩、冷却、隔绝氧气等方式来扑灭火灾。
其中，惰性气体通过降低氧气浓度来抑制火焰的燃烧，化学气体则通过化学反应抑制火灾的蔓延，混合气体则结合了多种灭火机理来实现灭火效果。
这些灭火气体在灭火过程中不会留下任何残留物，不会对人员和设备造成损害。
总的来说，气体灭火系统通过火灾检测、气体释放和灭火过程三个关键步骤来
实现对火灾的快速、有效扑灭。
其工作原理简单明了，操作可靠，是一种非常有效的灭火设备。
在实际应用中，气体灭火系统广泛应用于计算机房、电力设施、文档存档室等重要场所，为人们的生命财产安全提供了有力保障。

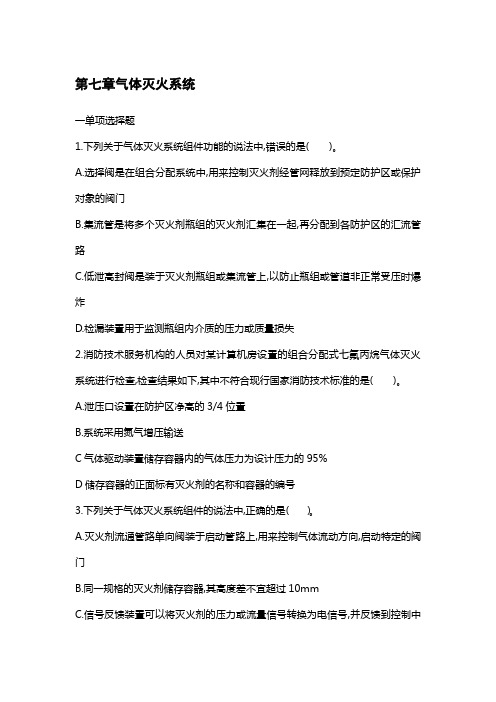

第七章气体灭火系统一单项选择题1.下列关于气体灭火系统组件功能的说法中,错误的是( )。
A.选择阀是在组合分配系统中,用来控制灭火剂经管网释放到预定防护区或保护对象的阀门B.集流管是将多个灭火剂瓶组的灭火剂汇集在一起,再分配到各防护区的汇流管路C.低泄高封阀是装于灭火剂瓶组或集流管上,以防止瓶组或管道非正常受压时爆炸D.检漏装置用于监测瓶组内介质的压力或质量损失2.消防技术服务机构的人员对某计算机房设置的组合分配式七氟丙烷气体灭火系统进行检查,检查结果如下,其中不符合现行国家消防技术标准的是( )。
A.泄压口设置在防护区净高的3/4位置B.系统采用氮气增压输送C气体驱动装置储存容器内的气体压力为设计压力的95%D储存容器的正面标有灭火剂的名称和容器的编号3.下列关于气体灭火系统组件的说法中,正确的是( ）。
A.灭火剂流通管路单向阀装于启动管路上,用来控制气体流动方向,启动特定的阀门B.同一规格的灭火剂储存容器,其高度差不宜超过10mmC.信号反馈装置可以将灭火剂的压力或流量信号转换为电信号,并反馈到控制中心D.输送启动气体的管道宜采用不锈钢管4.某档案室划分为4个防护区,设置组合式七氟丙烷气体灭火系统,系统施工结束后调试人员对该系统进行调试。
下关调试的说法,正确的是( )。
A.4个防护区都应进行模拟启动试验,并合格B.只需随机选择一个防护区进行模拟启动试验,并合格C.模拟启动试验可选择手动、自动或机械应急方式D.模拟喷气试验宜采用手动启动方式5.消防设施检查机构的人员对某通信机房内安装的组合分配式IG541气体灭火系统进行检查时发现下列问题,其中符合现行国家消防技术标准的是( )。
A.储存容器瓶采用无缝容器B.喷头安装在梁下,距顶板的距离为0.8mC.为了使喷头喷洒的均应,在防护区内采用了四通管道进行分流D.机械应急装置设置在防护区内靠近保护对象的地方6.根据现行国家标准《气体灭火系统工及验收规范》GB50263-2007气,动驱动装置储存容器内气体压力不应低于设计压力,且不得超过设计压力的( )。
气体灭火系统的工作原理
气体灭火系统的工作原理是利用一种特定的气体将火源周围的供氧热量转移，以达到灭火目的的一种主动灭火系统。
其工作原理如下：
1. 灭火方式：气体灭火系统通过释放一种特定的灭火气体，如二氧化碳（CO2）、惰性气体（如氮气、氩气）或化学灭火剂（如FM200、NOVEC 1230）等，来降低火源周围的氧浓度，从而扑灭火源。
2. 作用机制：气体灭火系统通过降低火源周围的氧浓度，使燃烧过程中的可燃物质无法燃烧或维持燃烧。
在机械设备或封闭空间中，灭火气体迅速扩散到整个灭火区域，并与空气中的氧气混合，从而降低氧气浓度，形成不利于燃烧的条件。
同时，灭火气体还能通过冷却作用，降低火源周围的温度，使火源无法维持燃烧。
3. 触发方式：气体灭火系统通常通过火灾探测器、火焰探测器或烟雾探测器等感应设备来检测到火灾的发生，并触发灭火系统。
一旦检测到火灾，系统会自动启动灭火装置，释放灭火气体。
4. 设计考虑：在设计气体灭火系统时，需要考虑灭火气体的种类、压力，灭火系统的排气系统，以及灭火剂的容量等因素。
此外，还需要确保灭火气体对人体和设备的安全性，避免产生二次危险。
总之，气体灭火系统利用特定的灭火气体改变火源周围的供氧热量，从而扑灭火源。
它是一种灵活、高效、无残留、无损伤的灭火方式。
气体灭火系统组成气体灭火系统是一种常见的灭火装置，广泛应用于各种场所，如电力设备房、计算机机房、变电站等，用于保护重要设备和防止火灾扩散。
气体灭火系统由多个组成部分组成，各个部分的协调配合，确保了系统的可靠性和高效性。
本文将详细介绍气体灭火系统的组成部分。
1. 气体灭火剂气体灭火系统的核心部分是灭火剂，它是通过扑灭火源中的氧气来实现灭火效果。
常见的气体灭火剂包括卤代烷类气体、惰性气体和化学气体。
卤代烷类气体（如卤代丙烷）具有高电离电位和低致密性，能够迅速扑灭火源，但其对环境的影响较大。
惰性气体（如氮气、二氧化碳）通过降低火源周围的氧气浓度，达到灭火的目的，但使用过程中需要考虑人员的安全。
化学气体（如七氟丙烷）则通过化学反应抑制火焰的传播，对环境和人员的影响较小。
2. 灭火装置灭火装置是气体灭火系统中的关键组成部分，它包括气瓶、喇叭口和喷嘴等设备。
气瓶是储存灭火剂的容器，通常采用高强度钢制成。
喇叭口用于控制灭火剂的喷射速度和范围，确保灭火剂能够迅速覆盖到火源位置。
喷嘴是将灭火剂从气瓶释放出来的装置，根据场所的特点和需求，可以选择不同类型的喷嘴，如喷雾式、喷射式和混合式等。
3. 火灾探测系统火灾探测系统用于监测火灾的发生，并及时发出信号触发气体灭火系统的启动。
常见的火灾探测系统包括烟感探测器、温度探测器和火焰探测器等。
烟感探测器通过检测空气中的烟雾来判断火灾的发生，温度探测器通过测量空气或物体表面的温度变化来判断是否有火灾发生，火焰探测器则通过红外线、紫外线或紫外-红外双光谱等技术来感知火焰的存在。
4. 系统控制器系统控制器是气体灭火系统的大脑，它负责监控和控制整个系统的运行。
系统控制器通常包括主控板、控制面板和监控设备等组成部分。
主控板负责接受火灾探测系统的信号，并根据预设的逻辑判断是否需要启动气体灭火系统。
控制面板提供了对气体灭火系统的手动控制和监控功能，并通过报警装置向人员发出警报信号。
监控设备则用于实时监测气体灭火系统的状态，如气体储存压力、喷雾口状态等。
第七章气体灭火系统
第一节系统的构成
一、气体灭火系统的分类
二、气体灭火系统的构成
第二节系统部件、组件（设备）的检查
1、泄压装置的泄压方向不应朝向操作面。
3、低压二氧化碳灭火系统储存容器上应至少设置2套安全泄压装置，安全阀要通过专用的泄压管接到室外。
3、压力计、液位计、称重显示装置安装在便于人员观察和操作；
4、选择阀操作手柄安装在操作面一侧：1.5m≤h≤1.7m；与管网采用螺纹连接宜用活接。
5、管道采用螺纹连接时宜采用螺纹连接，密封材料均匀涂在附着在管道的螺纹部分，不得将填料挤入管道内；露2-3条螺纹，清理干净，防腐处理；
6、已防腐处理的无缝钢管不宜采用焊接连接，需采用法兰焊接时二次防腐处理。
7、管道穿越墙壁、楼板处要安装套管。
套管D比管道D至少大2级，穿墙套管长度与墙厚相等，穿楼板套管应高出地板50mm。
管道穿越变形缝时，设置柔性管段。
8、管道末端用防晃支架固定，支架与末端喷嘴不大于500mm。
9、灭火剂输送管道安装完毕后，要进行强度试验和气压严密性（驱动管道仅此）试验。
强度试验时，应逐步缓
10％逐级升压，每级稳压3min，
10
11
12
13
一、模拟启动试验
1、对所有防护区或保护对象按进行模拟启动试验
2、模拟喷气试验宜采用自动和手动启动方式。
3、模拟启动试验方法
1）自动模拟启动试验：
①将灭火控制器的启动输出端与灭火系统相应防护区驱动装置连接。
驱动装置与阀门的动作机构脱离；也可用1个启动电压、电流与驱动装置的启动电压、电流相同的负载代替。
②人工模拟火警使防护区内任意1个火灾探测器动作，观察单一火警信号输出后，相关报警设备动作是否正常
③人工模拟火警使该防护区内另一个火灾探测器动作，观察复合火警信号输出后，相关动作信号及联动设备动作是否正常（如发出声、光报警，启动输出端的负载响应，关闭通风空调、防火阀等）。
2）手动模拟启动试验：
按下手动启动按钮，观察相关动作信号及联动设备动作是否正常（如发出声、光报警，启动输出端的负
载响应，关闭通风空调、防火阀等）
.。
手动启动压力信号反馈装置，观察相关防护区门外的气体喷放指示灯是否正常。
二、模拟喷气试验
1、对所有防护区或保护对象进行模拟喷气试验；
2、模拟喷气试验宜采用自动启动方式。
⑥试验气体能喷入被试防护区内或保护对象，能从每个喷嘴喷出。
三、模拟切换操作试验
设有灭火剂备用量且与储存容器连接在同一集流管上的系统应进行模拟切换操作试验；
第四节系统检测与验收
1、CO2灭火系统要设检漏装置。
2、容器阀和集流管之间采用挠性连接。
3、低压系统制冷装置的供电要采用消防电源；
4、防护区围护结构及门窗的耐火极限不宜低于0.50h；吊顶的耐火极限不宜低于0.25h。
防护区围护结构不宜低于1200Pa。
5、一个组合分配系统所保护防护区不超过8个。
6、防护区泄压口宜在防护区净高2/3以上。
7、喷放灭火剂前，防护区内除泄压口外的开口应能自行关闭，包括联动装置；
8、防护区疏散通道保证人员在30s内疏散完毕；
9、喷嘴射流方向不应朝向可燃液体表面。
11、预制灭火系统，装置数量不宜超过10台，间距不大于10m，必须能同时启动，其动作响应时差不大于2s。
充装压力不大于2.5MPa。
12、灭火设计或实际使用浓度大于无毒性反应浓度的防护区，应设手动与自动控制转换装置。
人员进入，自动变手动；人员离开，手变自；
；
13并应设置防止误操作的警示显
1
2
3、应进行模拟切换操作试验，并合格。
4、应对主、备用电源进行切换试验，并合格。
气体灭火系统检测
高压储存装置、低压储存装置
第五节系统维护管理。
