气体灭火系统分类和组成

2024年气体灭火系统分类和组成随着科技的不断发展，气体灭火系统作为一种高效、环保、可靠的灭火方式，在2024年将有更多的应用和发展。

根据灭火剂的种类和使用方式，气体灭火系统可以分为固定式气体灭火系统和便携式气体灭火系统。

下面，我将详细介绍这两种气体灭火系统的分类和组成。

一、固定式气体灭火系统固定式气体灭火系统是应用最广泛的一种气体灭火系统，主要用于固定场所的消防灭火。

根据灭火剂的类别不同，固定式气体灭火系统可以分为以下几种。

1. 惰性气体灭火系统惰性气体灭火系统采用惰性气体作为灭火剂，常见的有氮气、氩气、氦气等。

惰性气体灭火系统主要是通过将惰性气体注入被保护空间，使氧气浓度降低，达到灭火的目的。

惰性气体具有不导电、不腐蚀、不污染等特点，适用于电子设备、计算机机房、通信设备等敏感设备的灭火。

2. 卤代烷类气体灭火系统卤代烷类气体灭火系统利用卤代烷类化合物作为灭火剂，常见的有FM200、HFC227ea等。

卤代烷类气体灭火系统主要是通过化学反应抑制火焰的传播，并降低燃烧过程中的温度，从而达到灭火的目的。

由于卤代烷类气体具有高效、无污染、无残留等特点，适用于计算机机房、文档室、仓库等场所的灭火。

3. 二氧化碳气体灭火系统二氧化碳气体灭火系统是一种传统的气体灭火系统，广泛应用于机房、变电站、船舶等场所。

二氧化碳气体灭火系统利用二氧化碳作为灭火剂，通过增加空间内二氧化碳浓度，抑制火焰的燃烧，达到灭火的目的。

二氧化碳气体具有高效、无污染、无残留等特点，但也存在一定的危险性，需要慎重使用。

固定式气体灭火系统通常由以下几个组成部分组成。

1. 储存容器储存容器是固定式气体灭火系统的核心组成部分，用于储存灭火剂。

根据灭火系统的要求和场所的实际情况，储存容器可以选择钢瓶、压力罐等不同类型。

2. 管道系统管道系统是固定式气体灭火系统的输送通道，用于将储存容器内的灭火剂输送到被保护的空间。

管道系统通常需要经过严格设计和布置，以确保灭火剂能够在短时间内覆盖到整个被保护空间。

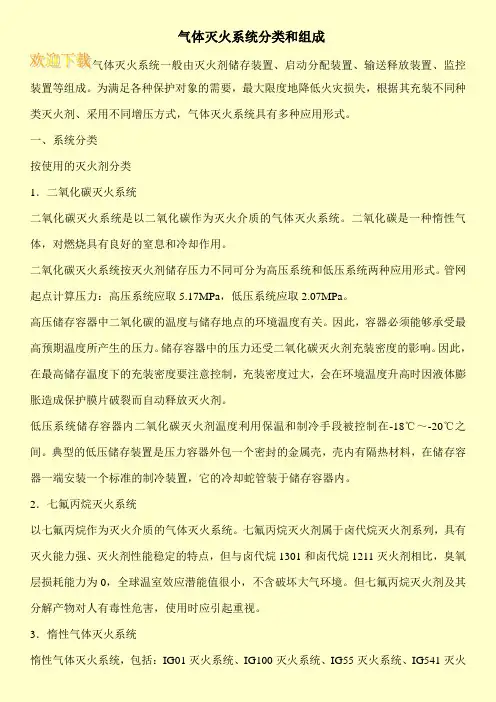

气体灭火系统分类和组成气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。

为满足各种保护对象的需要，最大限度地降低火灾损失，根据其充装不同种类灭火剂、采用不同增压方式，气体灭火系统具有多种应用形式。

一、系统分类按使用的灭火剂分类1．二氧化碳灭火系统二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。

二氧化碳是一种惰性气体，对燃烧具有良好的窒息和冷却作用。

二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统和低压系统两种应用形式。

管网起点计算压力：高压系统应取5.17MPa，低压系统应取2.07MPa。

高压储存容器中二氧化碳的温度与储存地点的环境温度有关。

因此，容器必须能够承受最高预期温度所产生的压力。

储存容器中的压力还受二氧化碳灭火剂充装密度的影响。

因此，在最高储存温度下的充装密度要注意控制，充装密度过大，会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。

低压系统储存容器内二氧化碳灭火剂温度利用保温和制冷手段被控制在-18℃～-20℃之间。

典型的低压储存装置是压力容器外包一个密封的金属壳，壳内有隔热材料，在储存容器一端安装一个标准的制冷装置，它的冷却蛇管装于储存容器内。

2．七氟丙烷灭火系统以七氟丙烷作为灭火介质的气体灭火系统。

七氟丙烷灭火剂属于卤代烷灭火剂系列，具有灭火能力强、灭火剂性能稳定的特点，但与卤代烷1301和卤代烷1211灭火剂相比，臭氧层损耗能力为0，全球温室效应潜能值很小，不含破坏大气环境。

但七氟丙烷灭火剂及其分解产物对人有毒性危害，使用时应引起重视。

3．惰性气体灭火系统惰性气体灭火系统，包括：IG01灭火系统、IG100灭火系统、IG55灭火系统、IG541灭火。

气体灭火系统分类和组成气体灭火系统是一种常见的灭火设备，主要通过释放有害气体使火灾窒息达到灭火的目的。

根据使用的灭火气体的不同，可以将气体灭火系统分为以下几种类型：1. CO2灭火系统CO2气体是一种常用的灭火气体，主要用于灭电气设备、油污和易燃液体等类别的火灾。

CO2灭火系统主要由灭火储存瓶、气体管道、灭火喷嘴、控制阀等组成。

CO2灭火系统在灭火过程中通常需要采取将局部区域封闭才能灭火的方式，因为CO2气体的释放量比空气重，不易扩散，需要灭火的区域需要关闭门窗以增加浓度。

2. 惰性气体灭火系统惰性气体灭火系统是指通过释放使氧浓度减少的惰性气体来灭火，如Inert Gas、Argonite、IG-55等。

惰性气体灭火系统主要由灭火储存瓶、气体管道、灭火喷嘴、控制阀等组成。

控制系统通常会监测氧气的浓度，保证灭火时氧气的浓度降低至最低，而不会对人体造成危害。

惰性气体灭火系统适用于高价值和重要设备的灭火，保证灭火后不会对设备造成伤害。

3. 压缩空气泡沫灭火系统压缩空气泡沫灭火系统又称为泡沫灭火系统，它将气体和水混合喷射，形成泡沫灭火，常用于液体及固体火灾的灭火。

压缩空气泡沫灭火系统主要由泡沫生成器、储存罐、管道、灭火喷头、控制系统等组成。

泡沫灭火系统具有容易维护的优点，可以在厂房或液体存储区等需要经常进行保养的场所使用。

4. 氟化物灭火系统氟化物灭火系统是一种新型的气体灭火系统，通过释放氟化氢等氟代烷类物质灭火，由于其具有良好的灭火效果，同时对环境的污染小，被广泛应用。

主要由储存瓶、管路、释放阀、喷嘴、控制系统等部分组成。

5. 蒸汽灭火系统蒸汽灭火系统是一种利用水蒸气来达到灭火的系统。

灭火原理是利用高温蒸汽吸热蒸发时放出的大量热量能够吸收燃烧区域的热能，使燃烧区域的温度降低到火灾极限以下。

主要由蒸发器、喷嘴、控制系统等组成。

蒸汽灭火系统一般适用于带电设备、易燃液体火灾等场所。

总之，不同类型的气体灭火系统适用于不同的火灾类型。

编号：SM-ZD-13822 气体灭火系统分类和组成Organize enterprise safety management planning, guidance, inspection and decision-making, ensure the safety status, and unify the overall plan objectives编制：____________________审核：____________________时间：____________________本文档下载后可任意修改气体灭火系统分类和组成简介：该安全管理资料适用于安全管理工作中组织实施企业安全管理规划、指导、检查和决策等事项，保证生产中的人、物、环境因素处于最佳安全状态，从而使整体计划目标统一，行动协调，过程有条不紊。

文档可直接下载或修改，使用时请详细阅读内容。

气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。

为满足各种保护对象的需要，最大限度地降低火灾损失，根据其充装不同种类灭火剂、采用不同增压方式，气体灭火系统具有多种应用形式。

一、系统分类（一）按使用的灭火剂分类1．二氧化碳灭火系统二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。

二氧化碳是一种惰性气体，对燃烧具有良好的窒息和冷却作用。

二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统（指灭火剂在常温下储存的系统）和低压系统（指将灭火剂在-18℃～-20℃低温下储存的系统）两种应用形式。

管网起点计算压力（绝对压力）：高压系统应取5.17MPa，低压系统应取2.07MPa。

高压储存容器中二氧化碳的温度与储存地点的环境温度有关。

因此，容器必须能够承受最高预期温度所产生的压力。

储存容器中的压力还受二氧化碳灭火剂充装密度的影响。

因此，在最高储存温度下的充装密度要注意控制，充装密度过大，会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。

——方案计划参考范本——气体灭火系统分类和组成______年______月______日____________________部门气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。

为满足各种保护对象的需要，最大限度地降低火灾损失，根据其充装不同种类灭火剂、采用不同增压方式，气体灭火系统具有多种应用形式。

一、系统分类（一）按使用的灭火剂分类1．二氧化碳灭火系统二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。

二氧化碳是一种惰性气体，对燃烧具有良好的窒息和冷却作用。

二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统（指灭火剂在常温下储存的系统）和低压系统（指将灭火剂在-18℃～-20℃低温下储存的系统）两种应用形式。

管网起点计算压力（绝对压力）：高压系统应取5.17MPa，低压系统应取2.07MPa。

高压储存容器中二氧化碳的温度与储存地点的环境温度有关。

因此，容器必须能够承受最高预期温度所产生的压力。

储存容器中的压力还受二氧化碳灭火剂充装密度的影响。

因此，在最高储存温度下的充装密度要注意控制，充装密度过大，会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。

低压系统储存容器内二氧化碳灭火剂温度利用保温和制冷手段被控制在-18℃～-20℃之间。

典型的低压储存装置是压力容器外包一个密封的金属壳，壳内有隔热材料，在储存容器一端安装一个标准的制冷装置，它的冷却蛇管装于储存容器内。

2．七氟丙烷灭火系统以七氟丙烷作为灭火介质的气体灭火系统。

七氟丙烷灭火剂属于卤代烷灭火剂系列，具有灭火能力强、灭火剂性能稳定的特点，但与卤代烷1301和卤代烷1211灭火剂相比，臭氧层损耗能力（ODP）为0，全球温室效应潜能值（GWP）很小，不含破坏大气环境。

但七氟丙烷灭火剂及其分解产物对人有毒性危害，使用时应引起重视。

3．惰性气体灭火系统惰性气体灭火系统，包括：IG01（氩气）灭火系统、IG100（氮气）灭火系统、IG55（氩气、氮气）灭火系统、IG541（氩气、氮气、二氧化碳）灭火系统。

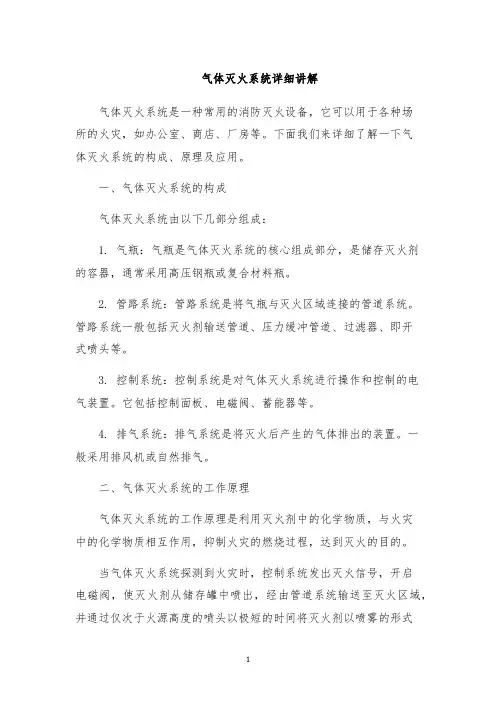

气体灭火系统详细讲解气体灭火系统是一种常用的消防灭火设备，它可以用于各种场所的火灾，如办公室、商店、厂房等。

下面我们来详细了解一下气体灭火系统的构成、原理及应用。

一、气体灭火系统的构成气体灭火系统由以下几部分组成：1. 气瓶：气瓶是气体灭火系统的核心组成部分，是储存灭火剂的容器，通常采用高压钢瓶或复合材料瓶。

2. 管路系统：管路系统是将气瓶与灭火区域连接的管道系统。

管路系统一般包括灭火剂输送管道、压力缓冲管道、过滤器、即开式喷头等。

3. 控制系统：控制系统是对气体灭火系统进行操作和控制的电气装置。

它包括控制面板、电磁阀、蓄能器等。

4. 排气系统：排气系统是将灭火后产生的气体排出的装置。

一般采用排风机或自然排气。

二、气体灭火系统的工作原理气体灭火系统的工作原理是利用灭火剂中的化学物质，与火灾中的化学物质相互作用，抑制火灾的燃烧过程，达到灭火的目的。

当气体灭火系统探测到火灾时，控制系统发出灭火信号，开启电磁阀，使灭火剂从储存罐中喷出，经由管道系统输送至灭火区域，并通过仅次于火源高度的喷头以极短的时间将灭火剂以喷雾的形式释放到火源上，将火源及其周围的氧气混合物稀释到低于能使燃烧继续的浓度范围内，从而达到灭火的效果。

气体灭火剂通常可以分为两类：一类是惰性气体，如二氧化碳、氮气等；另一类是化学灭火剂，如卤代烷、FK-5-1-12、IG100等。

惰性气体通过降低氧气浓度来达到灭火的效果；化学灭火剂则能够对着火物品的化学反应进行干扰、反应或阻止，从而达到灭火的效果。

三、气体灭火系统的应用气体灭火系统的广泛应用使得各种类型的建筑物和火灾场所都可以安装气体灭火系统进行火灾控制和灭火。

气体灭火系统的应用领域主要包括以下几个方面：1. 电力系统：电子设备、大型电力变压器、变电所等。

2. 通讯系统：基站、通讯机房等。

3. 汽车、铁路条件环境：高速公路电子、铁路信号设备等。

4. 工业厂房：生产过程中的各种火灾危险区域，如油库、油罐、油轮、化工厂等。

气体灭火系统使用说明一、系统组成1.装置：包括气瓶、放气阀、气体管道等组件；2.控制系统：用于控制和监测灭火系统的运行，包括手动启动按钮、自动探测器、报警器、动力装置等；3.喷射装置：通过喷射装置将灭火气体喷射到火灾场所；4.监控设备：用于监控火灾场所的状态，包括摄像头、温度、浓度等监测器；5.辅助设备：包括紧急启动装置、备用电源等。

二、适用场所1.机电设备机房：如计算机机房、变电站、发电厂等；2.仪表控制室：如化工厂、石油库等；3.文物保护场所：如博物馆、档案馆等；4.电梯井、电缆沟等封闭空间。

三、使用操作步骤1.检查气体瓶：查看气瓶压力是否正常，是否具备充足的灭火气体；2.检查控制系统：检查手动启动按钮、自动探测器、报警器等是否工作正常；3.检查喷射装置：确保喷射装置正常工作、喷射方向正确；4.设置灭火延迟时间：根据实际情况设置灭火延迟时间，以便人员有足够时间撤离；5.启动系统：手动启动或自动探测到火灾时，启动灭火系统，气体开始喷射，灭火过程通常持续几秒至几分钟；6.监控火灾状态：通过监控设备实时监测火灾场所的温度、浓度及情况；7.人员撤离：当火灾得到控制后，人员应尽快撤离火灾现场。

四、注意事项1.在使用气体灭火系统前，要确保人员已经撤离火灾现场；2.使用系统前应严格按照使用说明进行操作，不得擅自更改系统参数；3.定期对气体瓶进行检查和保养，确保压力充足；4.控制系统应定期进行检查和保养，确保其正常工作；5.需要对气体灭火系统进行定期维护，并按照规定更换灭火气体；6.气体灭火系统仅适用于A、B、C类火灾，不适用于金属火灾和自燃性物质火灾；7.定期对火灾报警系统进行测试，确保其可靠性。

通过以上的使用说明，相信大家已经了解了气体灭火系统的使用方法和注意事项。

在使用气体灭火系统时，要注意安全，严格按照操作规程进行操作，确保火灾能够得到及时有效的控制和灭除。

同时，定期检查和保养系统，确保其正常工作。

气体灭火系统分类和组成气体灭火系统是一种常见的灭火设备，广泛应用于各种场所，特别适用于需要快速、有效灭火的场合。

气体灭火系统根据使用的灭火介质和工作原理的不同可以分为多种不同类型。

下面将对气体灭火系统的分类和组成进行详细介绍。

一、气体灭火系统的分类1. 惰性气体灭火系统：惰性气体是指在正常温度下不易燃，也不支持燃烧。

惰性气体灭火系统主要通过削弱火焰的氧浓度以达到灭火的效果。

常用的惰性气体包括氮气、二氧化碳、氩气等。

惰性气体灭火系统可分为以下几种类型：- 清洁气体灭火系统：清洁气体具有无色、无味、无污染的优点，适用于对环境影响要求较高的场所，如计算机房、档案室等。

- 惰性气体灭火系统：主要用于需要快速灭火并保护重要设备和贵重物品的场所，如变电所、油库等。

- 惰性气体泡沫灭火系统：结合了泡沫灭火和惰性气体灭火的特点，具有较好的灭火效果，并且对设备和物品的损伤较小。

2. 化学气体灭火系统：化学气体的灭火原理主要是通过抑制火焰的化学链反应来实现的。

常用的化学气体灭火系统包括卤代烷、沸石分子筛等。

化学气体灭火系统可分为以下几种类型：- 低压系统：主要应用于小型和中型场所，如计算机机房、通信机房等。

- 高压系统：主要应用于大型场所，如电力设施、博物馆等。

3. 气体扑救系统：气体扑救系统是一种将灭火介质从下方向上喷洒到火源上方，迅速将火势扑灭的系统。

常见的气体扑救系统包括雾化扑救系统、喷射式扑救系统等。

气体扑救系统可分为以下几种类型：- 雾化扑救系统：可以形成均匀的细雾，将气体灭火剂喷洒到火源上方，迅速灭火。

- 喷射式扑救系统：通过喷射管将气体灭火剂直接喷射到火源上方进行灭火。

二、气体灭火系统的组成气体灭火系统一般由灭火介质储存装置、灭火喷头、控制系统等组成。

下面将对每个组成部分进行详细介绍。

1. 灭火介质储存装置：灭火介质储存装置用于存储气体灭火系统所使用的灭火介质。

常见的灭火介质储存装置包括气瓶、气体储存罐等。

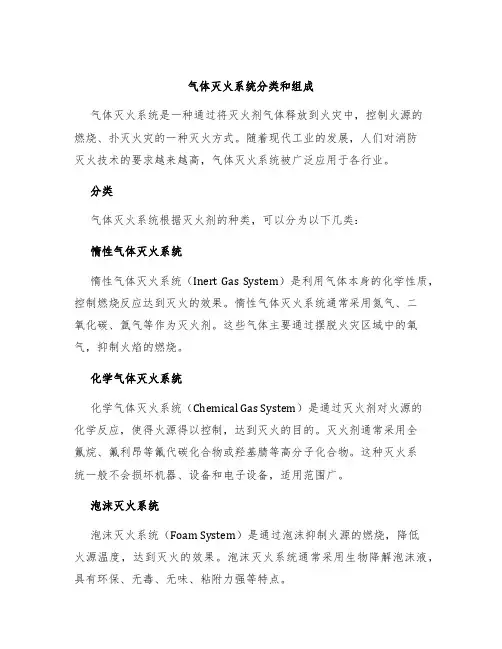

气体灭火系统分类和组成气体灭火系统是一种通过将灭火剂气体释放到火灾中，控制火源的燃烧、扑灭火灾的一种灭火方式。

随着现代工业的发展，人们对消防灭火技术的要求越来越高，气体灭火系统被广泛应用于各行业。

分类气体灭火系统根据灭火剂的种类，可以分为以下几类：惰性气体灭火系统惰性气体灭火系统（Inert Gas System）是利用气体本身的化学性质，控制燃烧反应达到灭火的效果。

惰性气体灭火系统通常采用氮气、二氧化碳、氩气等作为灭火剂。

这些气体主要通过摆脱火灾区域中的氧气，抑制火焰的燃烧。

化学气体灭火系统化学气体灭火系统（Chemical Gas System）是通过灭火剂对火源的化学反应，使得火源得以控制，达到灭火的目的。

灭火剂通常采用全氟烷、氟利昂等氟代碳化合物或羟基腈等高分子化合物。

这种灭火系统一般不会损坏机器、设备和电子设备，适用范围广。

泡沫灭火系统泡沫灭火系统（Foam System）是通过泡沫抑制火源的燃烧，降低火源温度，达到灭火的效果。

泡沫灭火系统通常采用生物降解泡沫液，具有环保、无毒、无味、粘附力强等特点。

组成气体灭火系统主要由以下几部分组成：控制系统控制系统是气体灭火系统的核心，负责控制灭火剂的释放和控制火源的燃烧状态。

控制系统一般包括控制器、检测器、可编程逻辑控制器（PLC）等。

灭火剂贮存系统灭火剂贮存系统主要包括灭火剂罐、管道系统、喷头等。

灭火剂罐一般采用高压储备罐、低压储备罐和气瓶等形式存储灭火剂，管道系统负责将灭火剂输送到消防区域，在关键部位设置喷头发射灭火剂。

排放系统排放系统负责排出灭火后的残留气体，例如二氧化碳、氮气等，保证消防区域内的氧气浓度不低于安全标准。

辅助设备辅助设备主要包括火灾报警器、预警系统等，用于确保及时驱散人员、提供火灾预警信息，防止火灾发生。

总结气体灭火系统是一种能够快速、高效、准确地控制火源燃烧的消防灭火工具。

不同种类的气体灭火系统具有各自的优缺点，根据不同的消防场所和环境，选择合适的灭火系统，不仅能够提高灭火效率，保护人员的生命财产安全，同时也能更好地保护环境、减少污染。

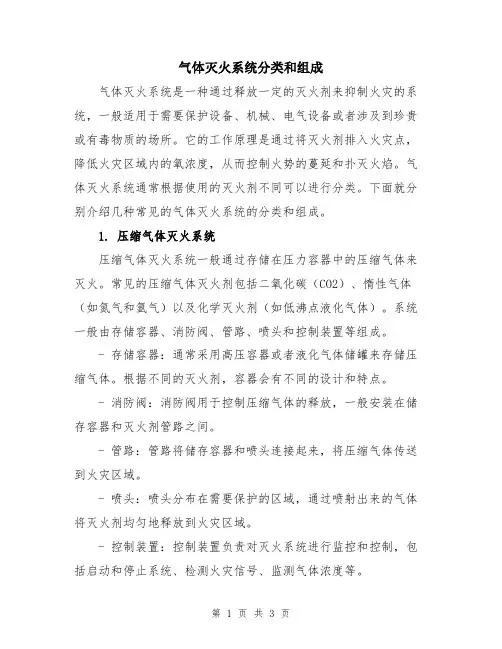

气体灭火系统分类和组成气体灭火系统是一种通过释放一定的灭火剂来抑制火灾的系统，一般适用于需要保护设备、机械、电气设备或者涉及到珍贵或有毒物质的场所。

它的工作原理是通过将灭火剂排入火灾点，降低火灾区域内的氧浓度，从而控制火势的蔓延和扑灭火焰。

气体灭火系统通常根据使用的灭火剂不同可以进行分类。

下面就分别介绍几种常见的气体灭火系统的分类和组成。

1. 压缩气体灭火系统压缩气体灭火系统一般通过存储在压力容器中的压缩气体来灭火。

常见的压缩气体灭火剂包括二氧化碳（CO2）、惰性气体（如氮气和氩气）以及化学灭火剂（如低沸点液化气体）。

系统一般由存储容器、消防阀、管路、喷头和控制装置等组成。

- 存储容器：通常采用高压容器或者液化气体储罐来存储压缩气体。

根据不同的灭火剂，容器会有不同的设计和特点。

- 消防阀：消防阀用于控制压缩气体的释放，一般安装在储存容器和灭火剂管路之间。

- 管路：管路将储存容器和喷头连接起来，将压缩气体传送到火灾区域。

- 喷头：喷头分布在需要保护的区域，通过喷射出来的气体将灭火剂均匀地释放到火灾区域。

- 控制装置：控制装置负责对灭火系统进行监控和控制，包括启动和停止系统、检测火灾信号、监测气体浓度等。

2. 卤化烷灭火系统卤化烷灭火系统主要以卤代烃类物质作为灭火剂，如卤代甲烷、卤代乙烷等。

这类灭火剂具有较高的灭火效果和较低的电导率，可以用于灭火和扑救电器设备等。

卤化烷灭火系统的组成包括存储容器、排放装置、控制装置以及监测和传感器装置等。

- 存储容器：用于存储卤化烷灭火剂，通常是密封的金属容器。

- 排放装置：用于将卤化烷灭火剂从储存容器中排放到火灾区域，一般包括喷嘴、管路和放气阀等。

- 控制装置：负责监测火灾信号，启动和停止灭火系统，控制灭火剂的排放。

- 监测和传感器装置：用于监测火灾发生的信号，向控制装置发送指令，确保灭火系统能够及时启动。

3. 惰性气体灭火系统惰性气体灭火系统是利用惰性气体来灭火的一种系统。

气体灭火系统分类和组成文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。

为满足各种保护对象的需要，最大限度地降低火灾损失，根据其充装不同种类灭火剂、采用不同增压方式，气体灭火系统具有多种应用形式。

一、系统分类（一）按使用的灭火剂分类: 二氧化碳灭火系统、七氟丙烷灭火系统、惰性气体灭火系统、热气溶胶灭火系统1．二氧化碳灭火系统二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。

二氧化碳是一种惰性气体，对燃烧具有良好的窒息和冷却作用。

二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统（指灭火剂在常温下储存的系统）和低压系统（指将灭火剂在-18℃～-20℃低温下储存的系统）两种应用形式。

管网起点计算压力（绝对压力）：高压系统应取5.17MPa，低压系统应取2.07MPa。

高压储存容器中二氧化碳的温度与储存地点的环境温度有关。

因此，容器必须能够承受最高预期温度所产生的压力。

储存容器中的压力还受二氧化碳灭火剂充装密度的影响。

因此，在最高储存温度下的充装密度要注意控制，充装密度过大，会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。

低压系统储存容器内二氧化碳灭火剂温度利用保温和制冷手段被控制在-18℃～-20℃之间。

典型的低压储存装置是压力容器外包一个密封的金属壳，壳内有隔热材料，在储存容器一端安装一个标准的制冷装置，它的冷却蛇管装于储存容器内。

2．七氟丙烷灭火系统以七氟丙烷作为灭火介质的气体灭火系统。

七氟丙烷灭火剂属于卤代烷灭火剂系列，具有灭火能力强、灭火剂性能稳定的特点，但与卤代烷1301和卤代烷1211灭火剂相比，臭氧层损耗能力（ODP）为0，全球温室效应潜能值（GWP）很小，不含破坏大气环境。

但七氟丙烷灭火剂及其分解产物对人有毒性危害，使用时应引起重视。

3．惰性气体灭火系统惰性气体灭火系统，包括：IG01（氩气）灭火系统、IG100（氮气）灭火系统、IG55（氩气、氮气）灭火系统、IG541（氩气、氮气、二氧化碳）灭火系统。

气体灭火系统分类和组成范文气体灭火系统是一种应用于防火灭火的先进技术，它通过释放特定的气体来抑制火灾的蔓延。

根据灭火气体的性质和特点，气体灭火系统可以分为惰性气体灭火系统和化学灭火气体系统两大类别。

惰性气体灭火系统是指利用不燃、无毒的惰性气体作为灭火介质的灭火系统。

该类系统主要适用于需要保护重要设备和贵重物资的场所，如计算机机房、通信设备室、档案室等。

惰性气体灭火系统的组成主要包括：气体储存容器、管道网络、火灾探测装置、控制系统和喷头等。

首先，气体储存容器是惰性气体灭火系统的重要组成部分。

它通常由钢制容器组成，容器内装有高压惰性气体，如氮气、二氧化碳等。

气体储存容器的选择应根据灭火区域的大小和需要灭火的风险等级来确定。

其次，管道网络是气体灭火系统中起输送气体的作用的关键部分。

它由耐腐蚀性能良好的钢管组成，通过管道将储存容器中的气体输送到火灾现场。

管道网络的设计应考虑到气体的流速、流量和施放时间等因素，以确保灭火效果的最佳性能。

另外，火灾探测装置是气体灭火系统的重要组成部分。

它能够实时监测火灾的发生，并及时将信号传输给控制系统。

常见的火灾探测装置包括光电式探测器、烟感探测器和温度探测器等。

这些探测装置能够准确地探测到火灾的存在，为灭火系统的自动启动提供了重要的信息。

控制系统是气体灭火系统中的核心部分，它负责监控火灾探测装置的信号，并根据预设的参数进行控制。

一旦发生火灾，控制系统将根据实际情况选择适当的灭火策略，并启动气体储存容器中的惰性气体释放。

控制系统的可靠性和智能化程度直接影响到灭火系统的灭火效果。

最后，喷头是气体灭火系统中用于释放灭火气体的关键设备。

它根据不同的灭火气体和火灾现场的特点而设计，通过调整喷头的参数和配置来控制气体的喷洒方式和范围。

喷头的选择应严格按照设计标准和要求进行，以确保气体能够有效地覆盖整个灭火区域。

化学灭火气体系统是指利用特定化学物质通过化学反应来灭火的灭火系统。

该类系统主要适用于需要快速灭火和对物质损害要求较低的场所，如电气设备室、变电站、船舶舱室等。

气体灭火系统的组成气体灭火系统是一种高效、可靠的灭火系统，广泛应用于各种场所，如电力、化工、航空、船舶等。

气体灭火系统的组成是非常复杂的，需要包括多个部分和组件，以确保系统能够正常运行，达到灭火的效果。

本文将对气体灭火系统的组成进行详细介绍。

一、气体灭火系统的组成1. 储存设备储存设备是气体灭火系统的核心组成部分，主要包括气瓶、压缩机、储罐、储槽等。

气瓶是储存灭火气体的主要设备，通常采用高压钢瓶或复合材料瓶。

压缩机是将气体压缩到储存设备中的主要设备。

储罐、储槽等则是储存大量气体的设备，通常用于储存惰性气体，如氮气、二氧化碳等。

2. 管道系统管道系统是气体灭火系统的另一个重要组成部分，主要包括管道、阀门、管道支架、接头等。

管道是将储存设备中的气体输送到灭火区域的主要通道，通常采用不锈钢、碳钢等材料制作。

阀门用于控制气体的流动，保证系统的正常运行。

管道支架和接头则用于固定管道和连接管道。

3. 灭火控制系统灭火控制系统是气体灭火系统的另一个重要组成部分，主要包括控制器、探测器、报警器等。

控制器是灭火系统的大脑，用于控制灭火系统的启动和停止。

探测器用于检测灭火区域的火灾情况，通常采用烟雾探测器、热感探测器等。

报警器用于发出警报信号，提醒人们及时逃生。

4. 喷洒系统喷洒系统是气体灭火系统的另一个重要组成部分，主要包括喷头、管道、喷头阀门等。

喷头是将灭火气体喷洒到灭火区域的主要设备，通常采用高压喷头、超细雾化喷头等。

管道用于输送灭火气体到喷头，喷头阀门用于控制喷头的启动和停止。

5. 辅助设备辅助设备是气体灭火系统的另一个重要组成部分，主要包括电源、备用储存设备、排气系统等。

电源是灭火系统的能量来源，保证系统的正常运行。

备用储存设备用于在灭火系统主储存设备失效时提供备用气体。

排气系统用于将灭火气体排放到室外，防止气体在室内积聚。

二、气体灭火系统的工作原理气体灭火系统的工作原理是利用惰性气体的灭火性能，将惰性气体喷洒到火灾现场，降低氧气浓度，达到灭火的效果。

气体灭火系统常见构件及作用气体灭火系统一般由瓶组、选择阀、喷头、单向阀、集流管、连接管、安全泄放装置、驱动装置、检漏装置、信号反馈装置、低泄高封阀、管路管件等部件构成。

不同的气体灭火系统其结构形式和组成部件的数量也不完全相同。

一、瓶组瓶组一般由容器、容器阀、安全泄放装置、虹吸管、取样口、检漏装置和充装介质等组成，用于储存灭火剂和控制灭火剂的释放，如下图所示：容器是用来储存灭火剂和启动气体的重要组件，如下图所示。

容器分为钢质无缝容器和钢质焊接容器。

储存装置的容器与其他组件的公称工作压力，不应小于在最高环境温度下所承受的工作压力。

容器阀又称瓶头阀，安装在容器上，具有封存、释放、充装、超压泄放（部分结构）等功能，如下图所示：容器阀按用途分为灭火剂瓶组上容器阀和驱动气体瓶组上容器阀两类；按密封形式分为活塞密封和膜片密封两类；按结构形式分为膜片式、自封式、压臂式三类；按启动方式分为气动启动型、电磁启动型、电爆启动型、手动启动型、机械启动型和组合启动型六类。

二、选择阀选择阀用于组合分配系统，控制灭火剂经管网释放到预定防护区或保护对象，如下图所示：选择阀设置应与防护区一一对应。

选择阀可分为活塞式、球阀式、气动启动型、电磁启动型、电爆启动型和组合启动型等类型。

选择阀的位置应靠近储存容器且便于操作。

三、喷头喷头是用来控制灭火剂的流速和喷射方向的组件，是气体灭火系统的一个关键部件，如下图所示：喷头可分为全淹没灭火方式用喷头和局部应用灭火方式用喷头。

局部应用灭火方式用喷头又分为架空型喷头和槽边型喷头。

喷头的布置应满足喷放后气体灭火剂在防护区内均匀分布的要求。

当保护对象属可燃液体时，喷头射流方向不应朝向液体表面。

四、单向阀单向阀，如下图所示：按安装在管路中的位置可分为灭火剂流通管路单向阀和驱动气体控制管路单向阀；按阀体内活动的密封部件型式可分为滑块型、球型和阀瓣型。

灭火剂流通管路单向阀装于连接管与集流管之间，防止灭火剂从集流管向灭火剂瓶组返流。

气体灭火系统的分类和组成气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。

系统分类01 按使用的灭火剂分类1、二氧化碳灭火系统二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统，对燃烧具有良好的窒息和冷却作用。

2、七氟丙烷灭火系统七氟丙烷灭火系统是以七氟丙烷作为灭火介质的气体灭火系统，七氟丙烷灭火剂属于卤代烷灭火系列，具有灭火能力强、灭火剂性能稳定的特点，但七氟丙烷灭火剂及其分解产物对人有毒性危害。

3、惰性气体灭火系统惰性气体灭火系统包括IG-01（氩气）灭火系统、IG-100（氮气）灭火系统、IG-55（氩气、氮气）灭火系统、IG-541（氩气、氮气、二氧化碳）灭火系统。

由于惰性气体是一种无毒、无色、无味、惰性及不导电的纯“绿色”气体，故又称之为洁净气体灭火系统。

02 按系统的结构特点分类1、无管网灭火系统（又称预制灭火系统）无管网灭火系统是指按一定的应用条件，将灭火剂储存装置和喷放组件等预先设计、组装成套且具有联动控制功能的灭火系统，又称预制灭火系统。

该系统又分为柜式气体灭火装置和悬挂式气体灭火装置两种类型，适用于较小的、无特殊要求的防护区。

2、管网灭火系统管网灭火系统是指按一定的应用条件进行计算，将灭火剂从储存装置经由干管、支管输送至喷放组件实施喷放的灭火系统。

管网系统又可分为组合分配系统和单元独立系统。

组合分配系统组合分配系统是指用一套灭火系统储存装置同时保护两个或两个以上防护区或保护对象的气体灭火系统。

组合分配系统的灭火剂设计用量按最大一个防护区或保护对象来确定的，如组合中某个防护区需要灭火，则通过选择阀、容器阀等的控制，定向释放灭火剂。

一个组合分配系统所保护的防护区不应超过8个。

单元独立系统单元独立系统是指用一套灭火剂储存装置保护一个防护区的灭火系统。

一般来说，用单元独立系统保护的防护区在位置上是独立的，离其他防护区较远而不便于组合，或是两个防护区相邻，但有同时失火的可能。

【精】气体灭火系统分类和组成方案计划参考范本
气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。

为满足各种保护对象的需要，最大限度地降低火灾损失，根据其充装不同种类灭火剂、采用不同增压方式，气体灭火系统具有多种应用形式。

一、系统分类
（一）按使用的灭火剂分类
1．二氧化碳灭火系统
二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。

二氧化碳是一种惰性气体，对燃烧具有良好的窒息和冷却作用。

二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统（指灭火剂在常温下储存的系统）和低压系统（指将灭火剂在-18℃～-20℃低温下储存的系统）两种应用形式。

管网起点计算压力（绝对压力）：高压系统应取5.17MPa，低压系统应取2.07MPa。

高压储存容器中二氧化碳的温度与储存地点的环境温度有关。

因此，容器必须能够承受最高预期温度所产生的压力。

储存容器中的压力还受二氧化碳灭火剂充装密度的影响。

因此，在最高储存温度下的充装密度要注意控制，充装密度过大，会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。

低压系统储存容器内二氧化碳灭火剂温度利用保温和制冷手段被控制在-18℃～-20℃之间。

典型的低压储存装置是压力容器外包一个密封的金属壳，壳内有隔热材料，在储存容器一端安装一个标准的制冷装置，它的冷却蛇管装于储存容器内。

气体灭火系统一般由灭火剂储存装置、启动分配装置、输送释放装置、监控装置等组成。

为满足各种保护对象的需要，最大限度地降低火灾损失，根据其充装不同种类灭火剂、采用不同增压方式，气体灭火系统具有多种应用形式。

一、系统分类（一）按使用的灭火剂分类: 二氧化碳灭火系统、七氟丙烷灭火系统、惰性气体灭火系统、热气溶胶灭火系统1．二氧化碳灭火系统二氧化碳灭火系统是以二氧化碳作为灭火介质的气体灭火系统。

二氧化碳是一种惰性气体，对燃烧具有良好的窒息和冷却作用。

二氧化碳灭火系统按灭火剂储存压力不同可分为高压系统（指灭火剂在常温下储存的系统）和低压系统（指将灭火剂在-18℃～-20℃低温下储存的系统）两种应用形式。

管网起点计算压力（绝对压力）：高压系统应取5.17MPa，低压系统应取2.07MPa。

高压储存容器中二氧化碳的温度与储存地点的环境温度有关。

因此，容器必须能够承受最高预期温度所产生的压力。

储存容器中的压力还受二氧化碳灭火剂充装密度的影响。

因此，在最高储存温度下的充装密度要注意控制，充装密度过大，会在环境温度升高时因液体膨胀造成保护膜片破裂而自动释放灭火剂。

低压系统储存容器内二氧化碳灭火剂温度利用保温和制冷手段被控制在-18℃～-20℃之间。

典型的低压储存装置是压力容器外包一个密封的金属壳，壳内有隔热材料，在储存容器一端安装一个标准的制冷装置，它的冷却蛇管装于储存容器内。

2．七氟丙烷灭火系统以七氟丙烷作为灭火介质的气体灭火系统。

七氟丙烷灭火剂属于卤代烷灭火剂系列，具有灭火能力强、灭火剂性能稳定的特点，但与卤代烷1301和卤代烷1211灭火剂相比，臭氧层损耗能力（ODP）为0，全球温室效应潜能值（GWP）很小，不含破坏大气环境。

但七氟丙烷灭火剂及其分解产物对人有毒性危害，使用时应引起重视。

3．惰性气体灭火系统惰性气体灭火系统，包括：IG01（氩气）灭火系统、IG100（氮气）灭火系统、IG55（氩气、氮气）灭火系统、IG541（氩气、氮气、二氧化碳）灭火系统。
