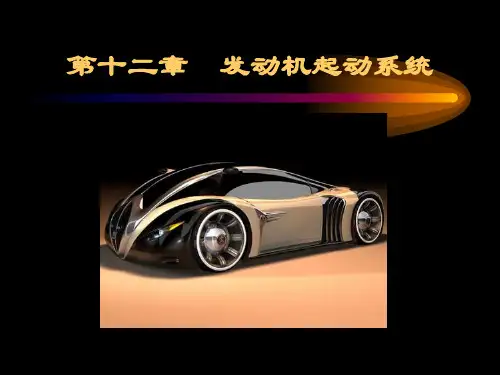

发动机起动系统教案（五篇）第一篇：发动机起动系统教案发动机起动系统一、复习提问1、电子点火系统由哪几个部分组成？2、微机控制点火系统由哪几个部分组成？3、微机控制点火系统工作原理？二、导入新课上一章我们学习发动机点火系统，这一章继续学习发动机五大系统之一发动机起动系统。

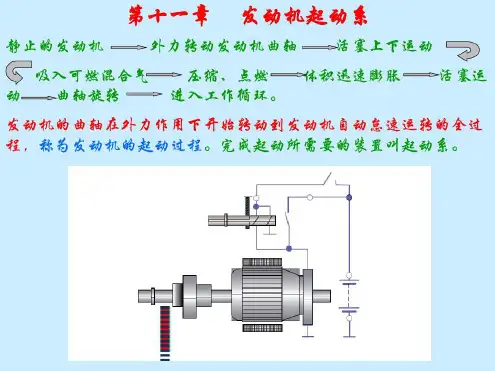

三、讲授新课11.1 概述（一）基本概念1、发动机的曲轴在外力作用下开始转动到发动机自动怠速运转的全过程，称为发动机的起动过程。
2、起动系统的作用：就是在正常使用条件下，通过起动机将蓄电池储存的电能转变为机械能带动发动机以足够高的转速运转，以顺利起动发动机。
3、发动机起动时，必须克服气缸内被压缩气体的阻力和发动机本身及其附件内相对运动的零件之间的摩擦阻力，克服这些阻力所需的力矩称为起动转矩。
4、能使发动机顺利起动所必需的曲轴转速，称为起动转速。
（二）起动方式发动机常用的起动方式有人力起动、辅助汽油机起动和电力起动机起动等多种形式。
1、人力起动即手摇起动或绳拉起动。
其结构十分简单，主要用于大功率柴油机的辅助汽油机的起动，或在有些装用中、小功率汽油发动机的车辆上作为后备起动装置。
2、辅助汽油机起动起动装置的体积大、结构复杂，只用于大功率柴油发动机的起动。
3、电力起动机起动以电动机作为动力源。
当电动机轴上的驱动齿轮与发动机飞轮周缘上的环齿啮合时，电动机旋转所产生的电磁转矩，通过飞轮传递给发动机的曲轴，使发动机起动。
（三）起动预热1、进气预热装置为了改善发动机的起动性能，一些化油器式发动机的进气道上装有进气预热装置。
2、电热塞采用涡流室式或预燃室式燃烧室的柴油发动机，由于燃烧室表面积大，在压缩行程中的热量损失较直接喷射式大，更难以起动。
3、起动预热锅炉有些重型汽车使用起动预热锅炉作为起动预热装置，将冷却液和机油加以预热。
4、起动液喷射装置它主要用于某些柴油发动机的起动预热。
5、起动减压装置它采用降低起动转矩、提高起动转速的方法来改善柴油机的起动性能。
发动机知识培训讲义(一) 发动机构造及工作原理(常识部分)第一节发动机分类目前，轿车的动力主要是内燃机。
它是将燃料与空气在发动机内部混合、燃烧而产生的热能转变为机械能的装臵。
将热能转变为机械能的发动机称为热力发动机(简称热机)。
内燃机是热机的一种。
另一种是外燃机，如蒸汽机等，其特点是燃料在机器外部的锅炉内燃烧,现代轿车早巳不用这种机器了。
车用发动机大致分类如下：1)根据活塞的运动形式分为：往复活塞式发动机和旋转活塞式发动机。
轿车所用的发动机主要是往复活塞式。
由于它在设计、制造、安装、修理及使用中各种技术已达到相当完善的程度，今后在相当长的时间内，仍是轿车，的主要动力形式。
旋转活塞式发动机(也称转子发动机)，在国外轿车上(主要是日本汽车)所应用，虽然还有一些关键技术仍在研究中，但作为发动机的前景还是存在的。
2)根据发动机完成一个工作循环的行程数分为：四冲程发动机和二冲程发动机。
活塞式内燃机，它的每一个工作循环都是由进气、压缩、作功和排气所组成。
活塞每两个单行程完成一个工作循环的称为二行程发动机。
活塞每四个单行程完成一个工作循环的称为四行程发动机。
现代轿车发动机大都采用四行程发动机。
二行程发动机由于存在排放、噪声、油耗等方面原因，轿车已很少采用。
3)根据发动机使用燃料种类的不同可分为：使用汽油作燃料的发动机(称为汽油机)使用柴油作燃料的发动机(称为柴油机)。
现代轿车上使用汽油机很多。
在欧洲、日本等国家也有一定数量的柴油机轿车。
汽油机根据供油系统的不同可分为化油器式发动机和汽油喷射式发动机。
化油器式发动机是将汽油与空气在化油器中以一定的比例混合成可燃混合气，然后被吸入汽缸并加以压缩，点火燃烧作功。
轿车上使用得越来越少。
汽油喷射式发动机是把燃料通过喷射系统，以一定的比例喷入进气管或汽缸内与空气混和成可燃混合气，再点火、燃烧、膨胀而作功。
由于汽油喷射式发动机(特别是电控汽油喷射式发动机)具有一系列的优点，故在轿车上逐渐被采用。
