绪论天津丰田”VIOS威驰”轿车是丰田公司在中国国内生产的第一款轿车。
主要采用1.3L,1.5L两种电控燃油喷射式发动机。
为了我校汽车教学需要,加强实验室建设。
我们设计制造了天津丰田威驰5A-FE，8A-FE两台发动机示教台，用于汽车电控喷射式发动机故障诊断教学。
本课题是关于电喷发动机诊断方法的研究，根据威驰轿车电控燃油喷射式发动机系统结构原理，在不改变原理基本电路的前提下，将发动机单元及电气中的起动系、点火系、充电系分离出来；并在原有线路上并联出系统电路，达到在不改变原件状态的情况下，通过开关控制电路，用于故障设置及诊断。
通过大量的试验表明：本课题所述的故障诊断方法是严格遵循故障诊断程序的、有效的。
可用于试验教学。
实训一到实训五由邓永旺编写, 实训七到十四由缪光毅编写, 实训六,十五,十六由尹灿江编写。
在编写中周国顺老师给予了我们大力的支持。
实训注意事项：发动机机有关注意事项：在对发动机拆卸之前，应该先断开蓄电池，在车上拆卸发动机时；应该在断开蓄电池之前做好相关信息的纪录工作。
（如收音机，座椅的位置，对于在拆安全气囊时；还应该在断开蓄电池90秒后进行操作。
）对于一些配合工作面(如气缸壁、活塞、活塞环、轴颈和轴承、挺杆等)装合前要涂少量润滑油。
对于有位置有方向和平衡要求的机件，必须注意装配记号和平衡记号,确保安装关系正确和动平衡要求.如正时链条、链轮、活塞、飞轮等。
螺栓.螺母必须按规定力矩分次按序拧紧、螺栓、螺母、垫片等应齐全、以满足其完整性和完好性。
（使用SST对螺栓进行紧固）解码器的使用注意事项解码器在使用中应注意：解码器在接到测试插座前，点火开关必须处于关闭状态。
解码器必须轻拿轻放，不使用时必须放入专用工具包中。
解码器数据线严禁拉扯，防止破损。
解码器在使用中严禁断电。
解码器取下时先关闭点火开关，再关闭电源开关。
示教台的故障设定说明1.示教台使用的绘编电路图(故障诊断电路图)。
2、示教台故障设定开关，使用说明及故障诊断2.1 故障设置说明2.1.1 该图为起动机控制系统的故障诊断电路。

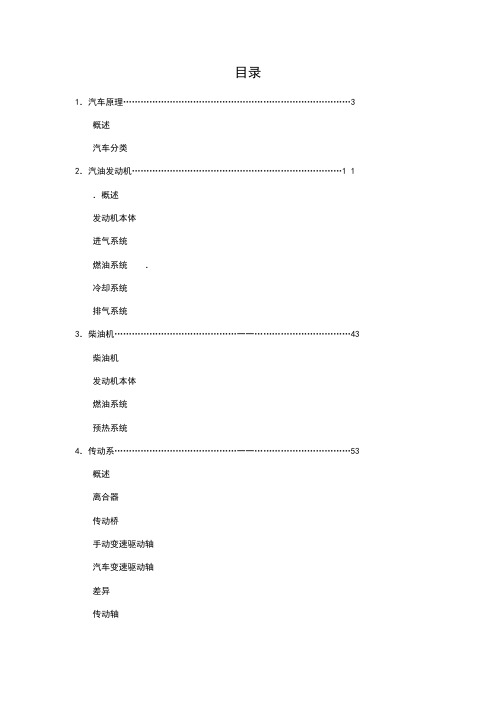

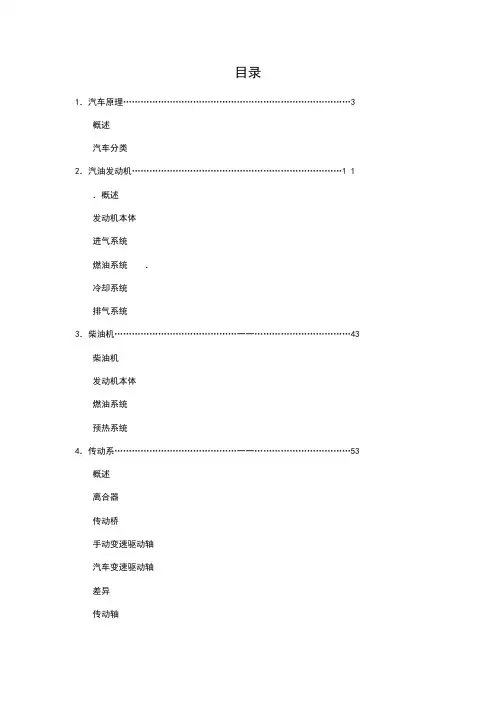

目录1．汽车原理 (3)概述汽车分类2．汽油发动机………………………………………………………………1 1 ．概述发动机本体进气系统燃油系统．冷却系统排气系统3．柴油机..........................................一一 (43)柴油机发动机本体燃油系统预热系统4．传动系..........................................一一 (53)概述离合器传动桥手动变速驱动轴汽车变速驱动轴差异传动轴驱动轴车桥5．底盘.............................................一 (77)底盘，悬浮转向刹车轮胎轮盘6．发动机电气 (112)发动机电气蓄电池启动系统充电系统点火系统7．车身电气 (127)车身电气电气配线开关和继电器照明系统组合仪表和计量表刮水器和洗涤器空调发动机固定系统SRS空气囊8．车身.............................................一 (157)车身形式车身结构部件油漆汽车玻璃车身功能部件座椅安全带9．测试.............................................一 (171)第一章汽车原理第一节概述一、车辆组成：车辆有下列零部件组成：1、发动机：汽油或柴油发动机2、传动系3、底盘悬架：转向系统：制动系统：4、发动机电气：5、车身电气6、车体第二节车辆分类一、按照驱动动力分类车辆可以通过下列驱动动力类型进行分类：1汽油发动机车辆2柴油发动机车辆3混合动力车辆4电动车辆5燃料电池复合动力车辆（一）汽油发动机车辆这类车辆使用汽油发动机。
因为汽油发动机产生高功率，外型紧凑，广泛用于轿车。
类似的发动机包括CNG发动机，LPG发动机和酒精发动机，但使用的燃油类型不同。
CNG：压缩天然气LPG：液化石油气1发动机2油箱(汽油)（二）柴油发动机车辆这类车辆使用柴油发动机。

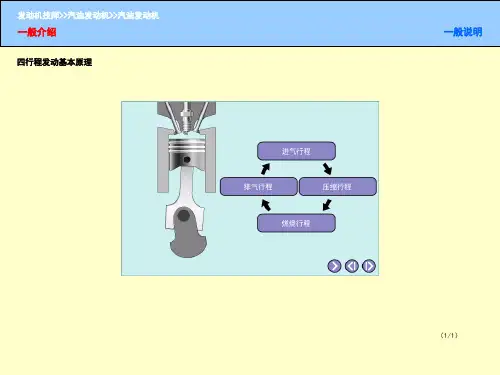

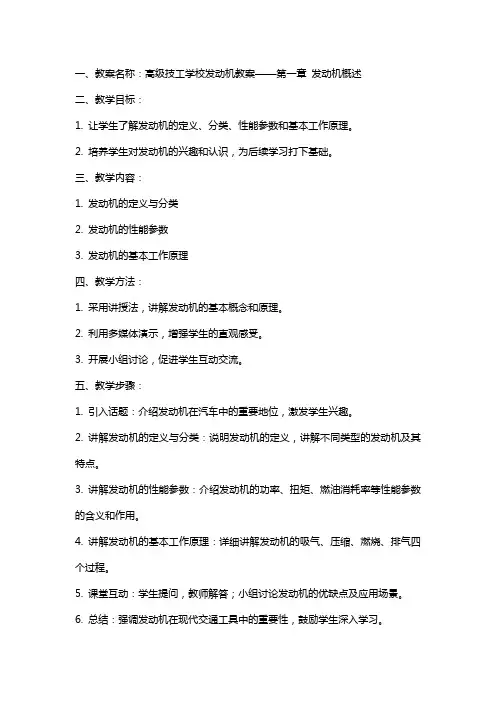

01发动机基础知识Chapter01020304活塞下行，进气门打开，吸入空气和燃油混合物。
吸气冲程活塞上行，所有气门关闭，将空气和燃油混合物压缩。
压缩冲程火花塞点燃压缩后的混合物，产生高温高压气体推动活塞下行。
做功冲程活塞再次上行，排气门打开，排出燃烧后的废气。
排气冲程内燃机工作原理汽油发动机柴油发动机天然气发动机030201发动机类型及特点发动机性能指标功率扭矩燃油消耗率排放性能02CAT发动机技术特性Chapter燃油系统技术高压共轨燃油喷射技术提供精确的燃油喷射量和喷射时间，优化燃烧过程，降低排放。
电子控制单元（ECU）根据发动机工况和驾驶员需求，实时调整燃油喷射策略，实现最佳性能。
燃油滤清器过滤燃油中的杂质和水分，保证燃油清洁度，延长发动机寿命。
进排气系统技术可变气门正时技术01废气再循环（EGR）技术02高效涡轮增压器03冷却与润滑系统技术强制循环冷却系统机油润滑系统油水分离器涡轮增压技术中冷器废气涡轮增压器降低增压后的空气温度，提高空气密度，进一步提升发动机功率。
涡轮增压控制系统03CAT发动机结构组成与工作原理Chapter曲柄连杆机构组成及作用组成作用配气机构组成及作用组成作用定时开启和关闭各气缸的进、排气门，使新鲜的可燃混合气（汽油机）或空气（柴油机）得以及时进入气缸，废气得以及时从气缸排出。
燃油供给系统组成及作用组成由燃油箱、燃油泵、燃油滤清器、喷油器等组成。
作用根据发动机各种不同工况的要求，配制出一定数量和浓度的可燃混合气，供入气缸，使之在临近压缩终了时点火燃烧而膨胀做功。
最后，供给系统还应将燃烧产物--废气排入大气中。
点火系统组成及作用组成作用04CAT发动机故障诊断与排除方法Chapter常见故障现象及原因分析发动机启动困难发动机功率下降发动机过热发动机异响01020304初步检查仪器检测听诊检查部件检查故障诊断流程和方法典型故障排除案例分享发动机启动困难。
经过检查发现点火线圈损坏，更换后故障排除。
