电路的串联、并联和混联

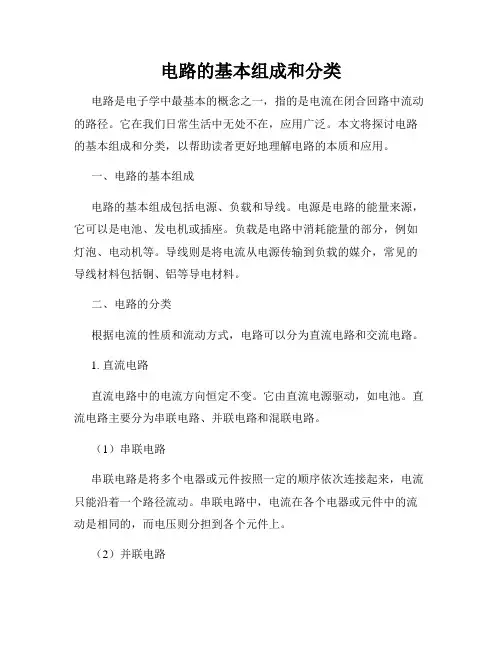

电路的基本组成和分类电路是电子学中最基本的概念之一，指的是电流在闭合回路中流动的路径。

它在我们日常生活中无处不在，应用广泛。

本文将探讨电路的基本组成和分类，以帮助读者更好地理解电路的本质和应用。

一、电路的基本组成电路的基本组成包括电源、负载和导线。

电源是电路的能量来源，它可以是电池、发电机或插座。

负载是电路中消耗能量的部分，例如灯泡、电动机等。

导线则是将电流从电源传输到负载的媒介，常见的导线材料包括铜、铝等导电材料。

二、电路的分类根据电流的性质和流动方式，电路可以分为直流电路和交流电路。

1. 直流电路直流电路中的电流方向恒定不变。

它由直流电源驱动，如电池。

直流电路主要分为串联电路、并联电路和混联电路。

（1）串联电路串联电路是将多个电器或元件按照一定的顺序依次连接起来，电流只能沿着一个路径流动。

串联电路中，电流在各个电器或元件中的流动是相同的，而电压则分担到各个元件上。

（2）并联电路并联电路是将多个电器或元件的正极和负极分别连接在一起，形成并行的多个路径，电流可以选择不同的路径流动。

并联电路中，电流在各个电器或元件中的流动是不同的，而电压则相同。

（3）混联电路混联电路是将串联电路和并联电路结合起来，既有串联分支，也有并联分支。

2. 交流电路交流电路中的电流方向周期性地变化。

它由交流电源驱动，如市电。

交流电路中，电流和电压都是随时间变化的，具有一定的频率和幅度。

根据复杂程度和功能不同，交流电路可以分为简单电路和复杂电路。

简单电路包括交流电源、负载和开关，常见的应用包括灯泡开关电路、电风扇调速电路等。

复杂电路则由多个简单电路组成，实现更复杂的功能，例如放大电路、数字电路等。

三、电路的应用电路的应用非常广泛，几乎涵盖了现代科技的方方面面。

电路应用的几个主要领域包括通信、能源、计算机和医疗。

1. 通信电路通信电路是指实现信息传输的电路系统，包括电话、移动通信等。

通信电路的关键是信号的处理和传输，以确保信息的准确传递和接收。

九年级物理串、并联、混联电路中的规律一、概述电路是物理学中的重要概念之一，其研究对于我们理解电流、电压、电阻等概念至关重要。

在九年级物理课程中，学生们将学习电路的串联、并联、混联等不同连接方式，探究不同连接方式下的电流、电压规律。

本文将对串联、并联、混联电路中的规律进行深入探讨，帮助读者更好地理解电路连接方式对电路特性的影响。

二、串联电路1. 串联电路的概念串联电路是指将电源、电器依次连接在同一条路径上的电路。

在串联电路中，电流只有一条路线可走，经过每个电器后电流都会有所减小。

2. 串联电路的特点（1）电流相同：在串联电路中，因为电流只有一条路径，所以电流在整个电路中都相同。

（2）电压分割：根据欧姆定律，串联电路中的总电压等于各个电器的电压之和，电压会根据电阻大小分割到各个电器中。

（3）电阻相加：串联电路中的总电阻等于各个电器的电阻之和，即R=R1+R2+R3+...+Rn。

（4）功率的计算：串联电路中各个电器的功率之和等于总功率，即P=P1+P2+P3+...+Pn。

三、并联电路1. 并联电路的概念并联电路是指将电源、电器同时连接在电源的两端，电流可以有多条不同的路径来走。

2. 并联电路的特点（1）电压相同：在并联电路中，因为电器同时连接在电源的两端，所以各个电器的电压相同。

（2）电流分割：根据欧姆定律，并联电路中的总电流等于各个电器的电流之和，电流会根据电阻大小分割到各个电器中。

（3）电阻的倒数之和等于总电阻的倒数：并联电路中的总电阻等于各个电器电阻的倒数之和的倒数，即1/R=1/R1+1/R2+1/R3+...+1/Rn。

（4）功率的计算：并联电路中各个电器的功率之和等于总功率，即P=P1+P2+P3+...+Pn。

四、混联电路1. 混联电路的概念混联电路是指在同一个电路中同时存在串联和并联的连接方式，即电器之间既有共同路径又各自有不同的路径。

2. 混联电路的特点混联电路同时具有串联电路和并联电路的特点，可以根据具体情况分别分析。

串并联和混联电路的计算要点提醒：1.电阻，并联越多，总电阻越小。

2.一个串联加一个并联的电路的总功率等于总电压（电源电压）乘以总电流（干路上的电流）3.☆4.在电路中，同一导线（不论其长短，只要其电阻可以忽略不计）的两端可认为是同一点（相当于把这条导线缩短到两端合为一点一样，因为这条导线电阻不计，则其长短对电路中的电流大小并无影响）。

（此法可用于画等效电路图，如题7）（在高中常用电势法，初中一般不作要求，参考资料）一、电阻的混连：求解方法：先局部后整体 简化电路1、 2、 答二、平衡电桥的等效电阻电路 电桥平衡条件是当相邻电阻成比例或者对臂电阻乘积相等，电桥达到平衡状态1．在图示电路中，电流表和电压表均为理想电表，则下列判断中正确的是（C ）A．R AB=R BD，且R BC最大，R AC最小B．R AB=R CD，且R BC最大，R AC最小C．R AC=R CD，且R BC最大，R AD最小D．R AC=R BD，且R BC最大，R AD最小2．如图所示，灯泡规格均相同，甲图中电压恒为6V，乙图中电压恒为12V．分别调节R1、R2使灯均正常发光，那么此时电路消耗的总功率之比P1：P2= 1:1，可变电阻接入电路中的电阻值之比R1′：R2′= 1:43．如图所示是电路的某一部分，R1=R2＞R3，A为理想电流表．若电流只从A点流入此电路，且流过R1的电流为0.2A，则以下说法正确的是（C ）A．电流不可能从C点流出，只能从B点流出B．流过A的电流为零C．流过R2的电流一定大于0.4AD．R2两端的电压不一定比R3两端的电压大4．如图所示电路，当开关闭合后，两灯泡L1、L2均发光但未达到额定功率，现将变阻器触片向上移动一段适当的距离（变化足够大，但不会使任何一个器件被烧坏），写出对于L1、L2亮度变化以及电流表的读数变化情况的分析结果。

(1) L1将（填“变亮”、“变暗”、“亮度不变”、或“无法确定”）。

《电路基础》阻抗的串联、并联和混联实验一. 实验目的1. 通过对电阻器、电感线圈、电容器串联、并联和混联后阻抗值的测量，研究阻抗串、并、混联的特点。

2. 通过测量阻抗，加深对复阻抗、阻抗角、相位差等概念的理解。

3. 学习用电压表、电流表结合画向量图法测量复阻抗。

二. 原理说明1. 交流电路中两个元件串联后总阻抗等于两个复阻抗之和，即：Z总=Z1+Z2两个元件并联，总导纳等于两个元件的复导纳之和，即：Y总=Y1+Y2两个元件并联，然后再与另一个元件串联，则总阻抗应为：Z总=Z3+2121ZZZZ2. 在实验十六中，用V、A、φ表法或V、A、W表法测元件阻抗是很方便的，但如果没有相位表和功率表，仅有电压表和电流表而又欲测复阻抗，则可以用下面所述的画向量图法来确定相位角。

如果图16-1的电阻器和电感线圈的复阻抗有待测量，可以用电压表分别测出有效值U、UR 、UrL，用电流表测出电流有效值I，（电阻R的感性分量可忽略不计，阻性分量计算根据实验十六实际值代入。

）图16-1绘制向量图如图16-2所示。

在绘制向量图时，由于相位角不能测出，只好利用电压U、UR、U rL 组成闭合三角形，根据所测电压值按某比U rLU L U例尺（如每厘米表示3V）截取线段，用几何φφrL方法画出电压三角形，然后根据电阻器的电压R r 与电流同相位，确定画电流向量的位置，电流的图16-2 比例尺也可以任意确定（如每厘米0.1A）。

根据电压表、电流表所测得的值以及从画出的向量图用量角器量出的相位角值，显然可得出复阻抗ZAB 、ZBC及串联后的总阻抗ZAC，从而得出R、L的值。

这种方法也适用于阻抗并联，可以根据上述相似的办法画出电流三角形，再根据其中一支路元件的电压与电流相位关系确定电压向量。

为了使从图中量出的角度精确，建议作图应大一些，即选取电流比例尺小一些，如每厘米代表0.1A 或0.05A。

三. 仪器设备名称数量型号1. 调压器 1台 0-24V2. 相位表/电量仪 1台3. 交流电压、电流表/电量仪 1套4. 万用表 1个5. 电阻器 1个 15Ω*16．电感线圈 1个 28mH*17．电容器 1个 220μF*1四. 任务与步骤1. 研究阻抗的串联、并联和混联（说明：以下所说的电阻器、电感线圈和电容器是指在实验十六中测试过的元件根据实验十六的表1可计算出它们的复阻抗Z1、Z2、Z3或复导纳Y。

电路基础原理电路的连接方式电路是现代社会中广泛使用的一种技术，无论是在家庭、企业还是工业领域，都离不开电路的存在。

电路的连接方式对电流的流动和信号的传输起着重要的作用。

本文将介绍几种常见的电路连接方式，并探讨它们的特点和应用范围。

一、串联电路串联电路是指将电阻、电容或电感等元件依次连接起来，形成一个闭合回路。

在串联电路中，电流只能沿着一条路径流动，即在所有元件中的电流相等。

这意味着串联电路中的电压分布是不均匀的，各元件共享电压。

串联电路的总电阻等于各个元件电阻之和，而总电容和总电感等于各个元件电容和电感之和。

串联电路常用于要求多个元件的效应叠加的情况，比如信号滤波器和音频设备中的音频调节。

二、并联电路并联电路是将电阻、电容或电感等元件的一端连接在一起，形成一个多个分支的电路。

在并联电路中，各分支上的电压相等，不同分支的电流相加等于总电流。

并联电路允许电流沿多条路径流动，因此总电流等于各个分支电流之和。

并联电路的总电阻等于各个分支电阻的倒数之和，而总电容和总电感等于各个分支电容和电感的和。

并联电路常用于电流分配的情况，比如电源供电和分成多个支路供电的设备。

三、混联电路混联电路是串联电路和并联电路的结合。

在混联电路中，存在多个电阻、电容或电感等元件，既有串联连接，又有并联连接。

混联电路允许电流在串联和并联之间自由分配，通过对不同元件的连接方式进行调整，可以灵活地控制电流和电压的分布。

混联电路常用于复杂的电路系统，比如计算机硬件和通信设备。

四、无线电连接无线电连接是一种特殊的电路连接方式，它利用无线电波进行信息传输，避免了使用导线连接元件的限制。

无线电连接常用于无线通信系统、遥控器和无线传感器等应用中。

通过调制和解调技术，无线电连接可以实现高质量的音频和视频传输，提高了信息传输的便利性和灵活性。

综上所述，电路的连接方式直接影响了电流的流动和信号的传输。

串联电路使得电流只能沿着一条路径流动，适用于要求多个元件效应叠加的情况；并联电路允许电流沿多个路径流动，适用于电流分配的情况；混联电路结合串联和并联连接，具有更高的灵活性和控制性；无线电连接利用无线电波进行信息传输，方便了无线通信和遥控应用。

第五节电阻的串联、并联和混联一、电阻串联电路定义：电阻的串联一一把两个或两个以上的电阻依次联接起来，使电流只有一条通路, 如图1-5-1。

（一）串联电路的特点a 6+ u-ad图1-5-1电阻串联电路（1）电路中电流处处相等。

（2）电路总电压等于各部分电路两端的电压之和。

U U1 U2 U3（3）总电阻R R1 R2 R3结论：串联电路的总电阻等于各个电阻之和。

（4）电压分配I 5 ；IRU2 ；R2I 土;R3;I丄Rn U1U2U3U n IR R3I Rn结论：串联电路中各电阻两端的电压与它的阻值成正比。

若两个电阻串联，贝y1UI R R?R1R2 ..U1U ；U 2UR，1 R2R1 R2（5）功率分配旦旦旦旦R R2R3R n结论：串联电路中各电阻消耗的功率与它的阻值成正比。

又因P P P2 P3所以，串联电路总功率等于各电阻上消耗的功率之和。

（二）串联电路的应用1 •获得大阻值电阻：总电阻。

2.限流：总电流。

3 .分压：电压分配。

4.扩大电压表的量程：分压。

例2：有一只电流表，满刻度电流I g= 100 A，表头线圈电阻R g= 1 k ，若将它改装成10V的电压表，应串联多大的电阻?11I、电阻并联电路电阻的并联：把若干个电阻一端连在一起，另一端连接在一起，如图1-5-3。

A A尬r* --- L卜 --------- ---------- [[—-I】 -----------------N A _A0+u—u何（b ）图1-5-3 电阻并联电路（一）并联电路的特点（1）电路中各支路两端的电压相等。

U 1 U 2 U 3（2）电路中总电流等于各支路的电流之和I I 1 I2 13（3）总电阻设电压为U ，根据欧姆定律，则1 = U ； IU ； I U ； I UR 丨1R R 2R n所以1 111 1R瓦瓦R3Rn结论: 并联电路总电阻的倒数，等于各个电阻的倒数之和。

（4）电流分配U =丨1 R 1 = I 2 R 2= I 3 R 3结论：并联电路中通过各个电阻的电流与它的阻值成反比。

实验四电阻串联，并联及混联的测试一、实验目的1.加深理解电阻串联，并联及混联电路的特点。

2.掌握串联电阻分压和并联电阻分流的电路知识。

二、实验内容1.电阻串联电路的测量电阻串联电路图：U S=6V等效电阻：R=R1+R2+R3= 156欧姆I= U S/ R=38.46mAU R1= I×R1= 1.96VU R2= I×R2= 2.89VU R3= I×R3= 1.15V也可用分压公式法算各电压（略）电阻并联电路图：4.电阻并联电路理论值计算：U S=6V等效电阻：1/ R =1/ R1+1/ R2+1/ R3求得：R=1/（1/ R1+1/ R2+1/ R3）=158.906欧姆因为：U S= U1 =U2 =U3=6 V故：I= U S/ R= 37.75mAI 1= U1/ R1= 6mAI 2= U2/ R2= 11.76mAI 3= U3/ R3= 20mA而I 2..3= I 2+ I 3=31.76 mA也可用分流公式法算各电流（略）电阻混联电路图：表三：6.电阻混联电路理论值计算：U S=6V电路中并联部分等效电阻：R并=1/(1/ R2+1/( R3 +R4) +1/( R5 +R6)) 电路等效总电阻：R= R1+R并=125.1欧姆用分压公式有：U R1= ( R1/（R1+R并）)×U S= 3.571VU R2= (R并/（R1+R并）)×U S=2.429 VI 1= U R1/ R1= 47.9mAI 2= U R2/ R2= 16mAI 4= U R2/（R3+R4）=16 mAI 5= U R2/（R5+R6）= 16mAI 3= I 4 +I 5= 32mA也可用分流公式法算电流（略）。

中职直流电路电阻的串联、并联和混联中职直流电路电阻的串联、并联和混联是电路中常见的连接方式，用于控制电流和电压的分配。

本文将逐步回答关于中职直流电路电阻串联、并联和混联的问题。

1. 什么是电阻串联？电阻串联是指将多个电阻按照一定顺序依次相连的连接方式。

在电路中，电流按照串联电路的路径流动，而电压在电阻上按照一定比例分配。

串联电路的总电阻等于各个电阻之和。

2. 如何计算电阻串联的总电阻？对于两个串联电阻，它们的总电阻可以通过以下公式计算：R t = R1 + R2其中，R t是总电阻，R1和R2是两个电阻的阻值。

对于多个串联电阻，它们的总电阻可以通过以下公式计算：1/R t = 1/R1 + 1/R2 + 1/R3 + ...其中，R t是总电阻，R1、R2、R3等分别是各个电阻的阻值。

3. 什么是电阻并联？电阻并联是指将多个电阻的一个端点连接在一起，而另一个端点连接在一起的连接方式。

在电路中，电流分成多条不同的路径流动，而电压在每个电阻上相同。

并联电路的总电阻通过以下公式计算：1/R t = 1/R1 + 1/R2 + 1/R3 + ...其中，R t是总电阻，R1、R2、R3等分别是各个电阻的阻值。

4. 如何计算电阻并联的总电阻？对于两个并联电阻，它们的总电阻可以通过以下公式计算：R t = (R1 ×R2) / (R1 + R2)其中，R t是总电阻，R1和R2是两个电阻的阻值。

对于多个并联电阻，可以通过以下公式计算总电阻：1/R t = 1/R1 + 1/R2 + 1/R3 + ...其中，R t是总电阻，R1、R2、R3等分别是各个电阻的阻值。

5. 什么是电阻混联？电阻混联是将串联和并联两种连接方式结合起来，形成的复杂电路连接方式。

在电路中，既有串联部分又有并联部分，电流和电压的分配比例会受到多个电阻的影响。

计算电阻混联电路的总电阻需要根据具体的电路结构进行分析和计算，可以采用串并联的组合方式进行计算，逐步简化电阻网络。

电路连接的基本方式
电路连接的基本方式有三种：
1. 串联连接：将电器或元件连接在一条电路中，依次连接在一起，电流从一个元件流过，再流入下一个元件。

在串联连接中，电流大小相等，而电压在各个元件间分配。

例如，将电池、电阻和电灯连接在一条串联电路中，电流从电池的正极流过电阻，再流到电灯，最后进入电池的负极。

2. 并联连接：将电器或元件的两端分别连接在一条电路上，形成多条平行的路径，电流根据路径的不同而分流，电压在各个元件上相同。

例如，将电池、电阻和电灯分别连接在一条并联电路上，电流可以分流经过电阻和电灯，而电压在电阻和电灯上都是相同的。

3. 混联连接：将电器或元件既串联连接，又并联连接，形成复杂的电路结构。

在这种连接方式中，电路可以根据需要进行分支和合并。

例如，将电池、开关、电阻和电灯混合连接在一起，通过开关的控制可以选择电流通过不同的路径，从而实现不同的功能。

这些基本的连接方式可以通过不同的组合和排列形成各种复杂的电路，满足不同的电路设计需求。

职高机电知识点总结归纳一、电路基础知识1. 电流、电压、电阻电流是电子在导体中流动的速度，它的单位是安培（A）。

电压是电子流动的驱动力，它的单位是伏特（V）。

电阻是电流在导体中通过时遇到的阻力，它的单位是欧姆（Ω）。

2. 串联、并联、混联电路串联电路是指多个电阻或电器连接在同一条电路中，电流只有一条路径可以流通。

并联电路是指多个电阻或电器连接在一起，电流可以选择多条路径流通。

混联电路是指在电路中既有串联又有并联的部分。

3. 电源电源是供给电路中电子流动的能量来源，常见的电源有直流电源和交流电源。

4. 电阻、电容、电感电阻是电流通过时遇到的阻力，电容是指导体存储电荷的能力，电感是指导体产生感应电动势的能力。

5. 电路分析通过欧姆定律、基尔霍夫定律等原理，可以对电路进行分析计算，得到电流、电压等相关参数。

二、电机原理1. 直流电机直流电机是利用直流电流在电磁场中旋转的原理工作的电机，通常用于需要稳定转速的应用。

2. 交流电机交流电机是利用交流电流在电磁场中旋转的原理工作的电机，常见的有异步电机、同步电机等。

3. 电机运动原理电机通常是利用电磁感应的原理，通过电流在电磁场中的作用产生力矩，从而实现旋转运动。

4. 电机控制电机控制可以通过改变电流大小、方向等来实现对电机的控制，也可以通过改变电磁场的强度来实现。

三、自动控制原理1. 控制系统基础知识控制系统是指利用传感器、执行器等设备对被控对象进行监测和调节的系统，常见的有开环控制系统和闭环控制系统。

2. 传感器传感器是用于将被控对象的信息转换为电信号的设备，常见的有温度传感器、压力传感器等。

3. 执行器执行器是用于根据控制信号对被控对象进行调节的设备，常见的有电磁阀、电动执行机构等。

4. 控制器控制器是用于对传感器采集的信息进行处理，并输出控制信号的设备，常见的有PLC、单片机控制器等。

5. 自动控制原理自动控制原理包括控制系统的建模、稳定性分析、校正等内容，是自动控制领域的基础知识。

混联电路高中电路电势流向类型混联电路是电路中的一种常见连接方式，它由串联和并联两个或多个电路元件构成。

在混联电路中，电势的流向类型可以分为串联和并联两种情况。

一、串联电路的电势流向类型串联电路是指将多个电路元件按照一定顺序相连接的电路。

在串联电路中，电势的流向是一致的，即电流从一个电路元件流向下一个电路元件，直至流回电源。

例如，我们可以将两个电阻器串联连接在一起。

当电源接通时，电流从正极流入第一个电阻器，经过第一个电阻器后继续流向第二个电阻器，最后从第二个电阻器流回电源的负极。

在这个过程中，电势的流向是由正极到负极的，即电流的流向是一致的。

二、并联电路的电势流向类型并联电路是指将多个电路元件的一个端口相连接的电路。

在并联电路中，电势的流向是分散的，即电流从电源分流到各个电路元件中，然后再汇总回到电源。

以两个电阻器并联连接为例，当电源接通时，电流从正极分流到两个电阻器中，然后再汇总回到电源的负极。

在这个过程中，电势的流向是分散的，即电流从正极流向两个电路元件，然后再从两个电路元件流回负极。

三、混联电路的电势流向类型混联电路是串联和并联电路的组合。

在混联电路中，电势的流向类型取决于电路的具体连接方式和元件的数量。

例如，我们可以将两个串联电路并联连接在一起。

在这种情况下，电势的流向可以分为两种情况：串联电路内部的电势流向和整个混联电路的电势流向。

串联电路内部的电势流向与上文中串联电路的电势流向类型相同，即电势从电源的正极流向负极，电流从一个电路元件流向下一个电路元件，直至流回电源。

而整个混联电路的电势流向则是由并联电路内部的电势流向决定的。

在并联电路内部，电势的流向是分散的，即电流从电源分流到各个电路元件中，然后再汇总回到电源。

这样，整个混联电路的电势流向也是由正极到负极的。

总结起来，混联电路的电势流向类型可以分为串联电路内部的电势流向和整个混联电路的电势流向。

在串联电路内部，电势的流向是一致的，而在整个混联电路中，电势的流向是由并联电路内部的电势流向决定的。

判断串并联的几种方法
1．电流分析法：在识别电路时，电流：电源正极→各用电器→电源负极，若途中不分流用电器串联；若电流在某一处分流，每条支路只有一个用电器，这些用电器并联；若每条支路不只一个用电器，这时电路有串有并，叫混联电路。

2．断开法：去掉任意一个用电器，若另一个用电器也不工作，则这两个用电器串联；若另一个用电器不受影响仍然工作则这两个用电器为并联。

3．节点法：在识别电路时，不论导线有多长，只要其间没有用电器或电源，则导线的两端点都可看成同一点，从而找出各用电器的共同点。

4．观察结构法：将用电器接线柱编号，电流流入端为“首”电流流出端为“尾”，观察各用电器，若“首→尾→首→尾”连接为串联；若“首、首”，“尾、尾”相连，为并联。

5．经验法：对实际看不到连接的电路，如路灯、家庭电路，可根据他们的某些特征判断连接情况。

6．定义法：根据串联、并联电路的定义直接判断。

串联电路是用电器首尾相连，然后接到电路中；并联电路是用电器的两端分别连在一起，然后接到电路中。

此法适用于较简单的电路。

初中物理竞赛及名校自主招生备考专项训练-串联、并联与混联电路在电路中，用电器按照不同的方式连接起来，就组成了串联、并联和混联电路。

不同连接方式所对应的电压、电流等的规律也不相同。

一、串联电路1．串联电路的定义串联电路是指各用电器沿着单一路径顺次连接在一起，电流只沿着一条路径流动的电路。

图8.10为常见的串联电路。

2．串联电路的规律以图8.10为例，设串联电路的总电压为U ，总电流为I ，各电阻两端电压分别为1U ，2U ，3U ，流过各电阻的电流分别为1I ，2I ，3I ，串联的总电阻为R ，则申联电路的规律可总结如下：(1)串联电路电流处处相等：123I I I I ===。

(2)串联电路两端总电压等于各电阻两端电压之和：123U U U U =++。

(3)串联电路的总电阻等于各电阻之和：123R R R R =++；串联电路的总电阻大于其中任何一个电阻，串联电路中任一电阻增大，总电阻也增大。

(4)串联电路各电阻两端的电压与其阻值成正比：123123::::::U U U U R R R R =。

二、并联电路1．并联电路的定义各用电器连接时，首端连接在一起作为首端，尾端连接在一起作为尾端，电流分别流过各个用电器的电路叫做并联电路。

图8.11为常见的并联电路。

2．并联电路的规律以图8.11为例，设并联电路总电压为U ，总电流为I ，各电阻两端电压分别为1U ，2U ，3U ，流过各电阻的电流分别为1I ，2I ，3I ，并联的总电阻为R ，则并联电路的规律可总结如下：(1)并联电路各电阻(或支路)两端电压相等：123U U U U ===。

(2)并联电路干路上的电流等于各支路电流之和：123I I I I =++。

(3)并联电路的总电阻的倒数等于各支路电阻倒数之和：1231111R R R R =++；并联电路的总电阻小于任何一个支路电阻，且总电阻与最小的支路电阻更接近。

并联电路中任一电阻增大，总电阻也增大。

工业电路知识点总结工业电路是指用于工业生产中的电路系统，包括输配电系统、控制系统、保护系统等。

工业电路的设计、安装和维护需要掌握一定的电路知识，掌握多种电气设备的使用和维护技术，具有一定的电气安全知识和安全操作技能。

下面将就工业电路的知识要点进行总结，以便从事相关工作的人员学习和参考。

一、基本电路知识1. 电路的基本概念电路是指由电源、负载和连接电源和负载的导线组成的电器连接系统。

电源提供电流，负载消耗电流，并且完成所需的功能。

导线连接电源和负载，传输电流。

2. 电路的分类按照电流的流动方式，电路可以分为直流电路和交流电路。

直流电路中电流只在一个方向上流动，而交流电路中电流会周期性地改变方向。

在工业电路中，交流电路占有较大的比例。

3. 电路的基本元件电路中的基本元件包括电源、开关、继电器、电容器、电感器、电阻器等。

这些元件可以在电路中起到不同的作用，如提供电源、控制电路的开关、增加电路的容量和电感、限制电路中的电流等。

4. 串联、并联、混联电路电路中的元件可以根据其连接方式分为串联、并联和混联电路。

串联电路中元件连接在同一条路径上，电流只有一条通路。

并联电路中元件连接在不同的路径上，电流有多条通路。

混联电路既有串联也有并联的特点。

5. 电路的电压、电流、功率电路中的电压是指电源对电流的推动力大小，单位为伏特。

电流是指电荷在单位时间内通过导体的数量，单位为安培。

功率是指单位时间内消耗的能量，单位为瓦特。

在工业电路中，需要注意电路中各种参数的计算和测量。

二、输配电系统1. 输配电系统的组成输配电系统由发电厂、变电站、配电站和用户用电设备组成。

发电厂是电能的生产者，变电站用来将发电厂产生的高压电能转变为适合配电的电能，配电站用来分配电能，用户用电设备用来使用电能。

2. 输配电系统的运行特点输配电系统的运行特点包括高压输电、变压器变电、电能配电和用电设备使用。

这些特点决定了输配电系统需要具有安全可靠、高效节能的特性。

高二物理电路的串并联（混联）一、教学目标1、理解串联电路和并联电路的特点2、会根据电路画出串、并联电路图3、会根据电路图模拟连接简单的串联电路和并联电路4、会分析解决简单的混联电路并与实际联系二、重点、难点1、重点理解串联与并联电路特点，掌握电阻及电压、电流、电功率分配关系。

2、难点并联电路总电阻越并越小，难以理解，与实际联系缺乏实践经验。

三、教学过程（一）串联电路1、定义：把若干个电阻或电学元件一个接一个地连接起来，这种连接方式叫做串联。

2、串联电路的特点：（1）在串联电路中，电流只能沿着一条通路流过各个电阻，所以串联电路中各处的电流相同。
