串并联和混联电路的计算 - 副本

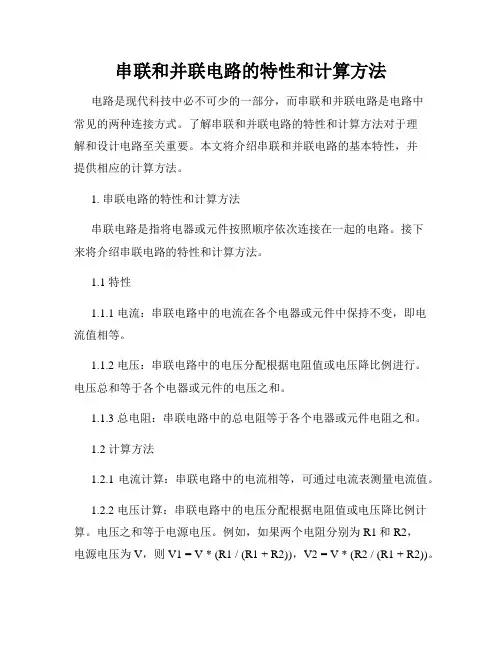

串联和并联电路的特性和计算方法电路是现代科技中必不可少的一部分，而串联和并联电路是电路中常见的两种连接方式。

了解串联和并联电路的特性和计算方法对于理解和设计电路至关重要。

本文将介绍串联和并联电路的基本特性，并提供相应的计算方法。

1. 串联电路的特性和计算方法串联电路是指将电器或元件按照顺序依次连接在一起的电路。

接下来将介绍串联电路的特性和计算方法。

1.1 特性1.1.1 电流：串联电路中的电流在各个电器或元件中保持不变，即电流值相等。

1.1.2 电压：串联电路中的电压分配根据电阻值或电压降比例进行。

电压总和等于各个电器或元件的电压之和。

1.1.3 总电阻：串联电路中的总电阻等于各个电器或元件电阻之和。

1.2 计算方法1.2.1 电流计算：串联电路中的电流相等，可通过电流表测量电流值。

1.2.2 电压计算：串联电路中的电压分配根据电阻值或电压降比例计算。

电压之和等于电源电压。

例如，如果两个电阻分别为R1和R2，电源电压为V，则V1 = V * (R1 / (R1 + R2))，V2 = V * (R2 / (R1 + R2))。

1.2.3 总电阻计算：串联电路中的总电阻等于各个电器或元件电阻之和，即R 总 = R1 + R2 + ... + Rn。

2. 并联电路的特性和计算方法并联电路是指将电器或元件同时连接在电源正负极上的电路。

接下来将介绍并联电路的特性和计算方法。

2.1 特性2.1.1 电流：并联电路中的电流分配根据电阻值或电压降比例进行。

电流总和等于各个电器或元件的电流之和。

2.1.2 电压：并联电路中的电压在各个电器或元件中保持不变，即电压值相等。

2.1.3 总电阻：并联电路中的总电阻根据电阻之间的逆运算计算，即总电阻的倒数等于各个电器或元件电阻倒数之和的倒数。

2.2 计算方法2.2.1 电流计算：并联电路中的电流分配根据电阻值或电压降比例进行计算。

电流之和等于电源电流。

例如，如果两个电阻分别为R1和R2，电源电流为I，则I1 = I * (R2 / (R1 + R2))，I2 = I * (R1 / (R1 + R2))。

《电路基础》阻抗的串联、并联和混联实验一. 实验目的1. 通过对电阻器、电感线圈、电容器串联、并联和混联后阻抗值的测量，研究阻抗串、并、混联的特点。

2. 通过测量阻抗，加深对复阻抗、阻抗角、相位差等概念的理解。

3. 学习用电压表、电流表结合画向量图法测量复阻抗。

二. 原理说明1. 交流电路中两个元件串联后总阻抗等于两个复阻抗之和，即：Z总=Z1+Z2两个元件并联，总导纳等于两个元件的复导纳之和，即：Y总=Y1+Y2两个元件并联，然后再与另一个元件串联，则总阻抗应为：Z总=Z3+2121ZZZZ2. 在实验十六中，用V、A、φ表法或V、A、W表法测元件阻抗是很方便的，但如果没有相位表和功率表，仅有电压表和电流表而又欲测复阻抗，则可以用下面所述的画向量图法来确定相位角。

如果图16-1的电阻器和电感线圈的复阻抗有待测量，可以用电压表分别测出有效值U、UR 、UrL，用电流表测出电流有效值I，（电阻R的感性分量可忽略不计，阻性分量计算根据实验十六实际值代入。

）图16-1绘制向量图如图16-2所示。

在绘制向量图时，由于相位角不能测出，只好利用电压U、UR、U rL 组成闭合三角形，根据所测电压值按某比U rLU L U例尺（如每厘米表示3V）截取线段，用几何φφrL方法画出电压三角形，然后根据电阻器的电压R r 与电流同相位，确定画电流向量的位置，电流的图16-2 比例尺也可以任意确定（如每厘米0.1A）。

根据电压表、电流表所测得的值以及从画出的向量图用量角器量出的相位角值，显然可得出复阻抗ZAB 、ZBC及串联后的总阻抗ZAC，从而得出R、L的值。

这种方法也适用于阻抗并联，可以根据上述相似的办法画出电流三角形，再根据其中一支路元件的电压与电流相位关系确定电压向量。

为了使从图中量出的角度精确，建议作图应大一些，即选取电流比例尺小一些，如每厘米代表0.1A 或0.05A。

三. 仪器设备名称数量型号1. 调压器 1台 0-24V2. 相位表/电量仪 1台3. 交流电压、电流表/电量仪 1套4. 万用表 1个5. 电阻器 1个 15Ω*16．电感线圈 1个 28mH*17．电容器 1个 220μF*1四. 任务与步骤1. 研究阻抗的串联、并联和混联（说明：以下所说的电阻器、电感线圈和电容器是指在实验十六中测试过的元件根据实验十六的表1可计算出它们的复阻抗Z1、Z2、Z3或复导纳Y。

串并联公式串并联公式是电路中常用的计算公式，用于计算电阻、电容和电感元件的等效值。

串联和并联是电路中两种基本的连接方式。

串联是将多个元件依次连接在一起，电流在各个元件中流动；并联是将多个元件同时连接在一起，电流在各个元件中分流。

串联公式用于计算串联电阻、串联电容和串联电感的等效值。

串联电阻的等效值等于各个电阻之和，即Rt = R1 + R2 + R3 + ...；串联电容的等效值等于各个电容的倒数之和的倒数，即1/Ct = 1/C1 + 1/C2 + 1/C3 + ...；串联电感的等效值等于各个电感之和，即Lt = L1 + L2 + L3 + ...。

通过串联公式，可以方便地计算出串联电路中的等效值，进而进行电路分析和设计。

并联公式用于计算并联电阻、并联电容和并联电感的等效值。

并联电阻的等效值等于各个电阻的倒数之和的倒数，即1/Rt = 1/R1 + 1/R2 + 1/R3 + ...；并联电容的等效值等于各个电容之和，即Ct = C1 + C2 + C3 + ...；并联电感的等效值等于各个电感的倒数之和的倒数，即1/Lt = 1/L1 + 1/L2 + 1/L3 + ...。

通过并联公式，可以简化并联电路的分析和计算，得到等效电阻、等效电容和等效电感的值。

串并联公式在电路分析和设计中起着重要的作用。

通过这些公式，可以将复杂的电路简化为等效电路，进而进行电流、电压和功率的计算。

在实际应用中，我们常常需要根据电路中的各个元件的参数计算出其等效值，以便更好地进行电路分析和设计。

串并联公式是电路分析和设计中常用的工具，可以方便地计算出串联电阻、串联电容、串联电感、并联电阻、并联电容和并联电感的等效值。

通过这些公式，可以简化电路分析和计算，提高工作效率。

在实际应用中，我们需要根据具体的电路情况，灵活运用串并联公式，以便更好地解决问题和实现设计目标。

串并联电路的基本原理与计算电路是电子学中最基本的概念之一，而串并联电路则是电路中最为常见的两种连接方式。

理解串并联电路的基本原理和进行相关计算是学习电子学的重要一步。

一、串联电路串联电路是一种将电子元件依次连接的电路，电流沿着同一路径依次通过每个电子元件。

在串联电路中，总电流等于各电子元件的电流之和，电压则等于各电子元件电压之和。

以简单的两个电阻串联电路为例，假设电阻1为R1，电阻2为R2。

根据欧姆定律可知，电阻的电流与电压成正比，V=IR。

在串联电路中，通过两个电阻的总电流I总相同，所以有I总 = I1 = I2。

根据欧姆定律可以得到V1 = I1 * R1，V2 = I2 * R2。

根据电压传递定律，V总应等于V1 + V2，即I总 * R1 + I总 * R2。

所以，我们可以得到串联电路中的总电阻为R总 = R1 + R2。

二、并联电路并联电路是一种将电子元件同时连接的电路，电流在不同元件中分流，而电压保持一致。

在并联电路中，总电流等于各电子元件电流之和，电压则等于各电子元件的电压。

同样以两个电阻并联电路为例，根据欧姆定律可知，电阻的电流与电压成正比，V=IR。

在并联电路中，分流可得到I总 = I1 + I2。

根据欧姆定律可以得到V1 = I1 * R1，V2 = I2 * R2。

由于并联电路中各个电子元件的电压相同，所以有V总 = V1 = V2 = V。

根据电流传递定律，I总应等于I1 + I2 = V/R1 + V/R2。

所以，我们可以得到并联电路中的总电阻为1/R总 = 1/R1 + 1/R2。

三、混合串并联电路在实际应用中，常常会遇到同时存在串联和并联的混合电路。

在处理混合电路时，可以运用串联和并联电路的基本原理进行拆解和计算。

首先，根据电路的结构与连接方式，将混合电路拆分成多个串联和并联的部分。

然后，根据串联和并联电路的计算公式，分别计算每个部分的总电流和总电阻。

最后，将各个部分的总电流和总电阻进行串联和并联的计算，得到整个混合电路的总电流和总电阻。

如何进行电路的串并联计算电路的串并联计算是电路分析中的基本内容之一，它可以帮助我们了解电路中元件的电流、电压以及功率等参数的分布情况。

在电子技术和电路设计领域中，电路的串并联计算是非常重要的一项技能。

本文将介绍电路的串并联计算的基本概念、计算方法和实际应用。

一、电路的串联计算在电路中，当多个电阻、电容、电感等元件按照一定的顺序依次相连时，我们称这些元件为串联连接，整个电路也称为串联电路。

在串联电路中，电流会依次通过每个元件，因此电流大小相同，而电压按照元件的大小依次分布。

1.电阻的串联计算在电路中，电阻的串联计算可以使用如下公式来求解：总电阻 = 电阻1 + 电阻2 + 电阻3 + ... + 电阻n例如，如果电路中有三个串联连接的电阻，其电阻分别为R1、R2和R3，则总电阻为：总电阻 = R1 + R2 + R32.电容的串联计算对于串联连接的电容元件，其总电容可以使用以下公式计算：总电容 = 1 / (1/电容1 + 1/电容2 + 1/电容3 + ... + 1/电容n)例如，如果电路中有三个串联连接的电容，其电容分别为C1、C2和C3，则总电容为：总电容 = 1 / (1/C1 + 1/C2 + 1/C3)3.电感的串联计算对于串联连接的电感元件，其总电感可以使用以下公式计算：总电感 = 电感1 + 电感2 + 电感3 + ... + 电感n例如，如果电路中有三个串联连接的电感，其电感分别为L1、L2和L3，则总电感为：总电感 = L1 + L2 + L3二、电路的并联计算在电路中，当多个电阻、电容、电感等元件同时相连在一个节点上时，我们称这些元件为并联连接，整个电路也称为并联电路。

在并联电路中，电压大小相同，而电流按照元件的大小依次分布。

1.电阻的并联计算在电路中，电阻的并联计算可以使用如下公式来求解：总电阻 = 1 / (1/电阻1 + 1/电阻2 + 1/电阻3 + ... + 1/电阻n)例如，如果电路中有三个并联连接的电阻，其电阻分别为R1、R2和R3，则总电阻为：总电阻 = 1 / (1/R1 + 1/R2 + 1/R3)2.电容的并联计算对于并联连接的电容元件，其总电容可以使用以下公式计算：总电容 = 电容1 + 电容2 + 电容3 + ... + 电容n例如，如果电路中有三个并联连接的电容，其电容分别为C1、C2和C3，则总电容为：总电容 = C1 + C2 + C33.电感的并联计算对于并联连接的电感元件，其总电感可以使用以下公式计算：总电感 = 1 / (1/电感1 + 1/电感2 + 1/电感3 + ... + 1/电感n)例如，如果电路中有三个并联连接的电感，其电感分别为L1、L2和L3，则总电感为：总电感 = 1 / (1/L1 + 1/L2 + 1/L3)三、电路串并联计算的实际应用电路的串并联计算在实际应用中非常重要，在电子电路设计、电力系统分析等领域都有广泛的应用。

串并联及混联电路 SANY GROUP system office room 【SANYUA16H-串并联及混联电路【知识要点】 一、串联电路①电路中各处电流相同．I=I 1=I 2=I 3=……②串联电路两端的电压等于各电阻两端电压之和.U=U 1+U 2+U 3…… ③串联电路的总电阻等于各个导体的电阻之和，即R=R 1＋R 2＋…＋R n ④串联电路中各个电阻两端的电压跟它的阻值成正比，即1212nnU U U I R R R === ⑤串联电路中各个电阻消耗的功率跟它的阻值成正比，即21212n nP P P I R R R ===二、并联电路①并联电路中各支路两端的电压相同．U=U 1=U 2=U 3……②并联电路子路中的电流等于各支路的电流之和I=I 1＋I 2＋I 3=…… ③并联电路总电阻的倒数等于各个导体的电阻的倒数之和。

R 1=11R +21R +…+nR 1，当并联电路是由n 个相同的电阻R 并联而成时，总电阻R 总=；当并联电路只有两个支路时，则总电阻为R 总=④并联电路中通过各个电阻的电流踉它的阻值成反比，即I 1R 1＝I 2R 2=…＝I n R n =U ．⑤并联电路中各个电阻消耗的功率跟它的阻值成反比，即P 1R 1=P 2R 2=…=P n R n =U 2． 【例1】如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（） A.R ；B.R/2；C.R/4；D.4R简析：将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联．R AB =R 0/2=RR CD =2R 0＝4R 答案：D点评：巧妙选取相同的电阻，运用电阻的串并联特点来分析是解决此题的特点．【例2】如图中三个R 1、R 2、R 3，电流表的内阻忽略不计，则通过三个电阻的电流强度之比和两个电流表读数之比各为多少？解析：原图可变换成附图所示电路，三个电阻组成并联电路．流过三个电阻电流强度之比I 1：I 2：I 3=1/R 1：1/R 2：1/R 3=R 2R 3：R 1R 3：R 1R 2 电流表A 1和A 2的读数之比I 1/：I 2/=（I 2＋I 3）：（I 1＋I 2）＝R 1（R 2＋R 3）：R 3（R 1＋R 2）答案：I 1：I 2：I 3=1/R 1：1/R 2：1/R 3，I 1/：I 2/=R 1（R 2＋R 3）：R 3（R 1＋R 2）【例3】图中电源电压U ＝5V ，内阻不计，V 1、V 2、V 3、三个电压表的内电阻相同，其中V 1、V 2的读数分别为3V 、2V ，试求电压表V 3的读数． 简析：V 1表的读数大于V 2表的读数，V 1表通过的电流I 1大于V 2表通过的电流I 2，并且等于V 2表和V 3表通过的电流之和，即I 1＝I 2十I 3，三个电压表的内阻相同，设为R V ，则 I 1R V =I 2R V 十I 3R V 得：V 1＝V 2＋V 3V 3＝V 1—V 2=3V —2V=1V点评：电压表的示数为本身的电压值，此题是把三个电压表当成三个相同的电阻来讨论的．【例4】有三个电阻，其阻值分别为10Ω、20Ω、30Ω，现在它们分别按不同方式连接后加上相同的直流电压，问：（1）在总电路上可能获得的最大电流和最小电流之比为多少？（2）对20Ω电阻来说，在各种可能连接方式中能使它获得最大功率的，有哪些连接方式？获得最小功率的有哪些连接方式？（只要求画电路图表示）解析：如图所示（1）在电压不变的情况下，三电阻并联时总电阻最小，电流最大；三电阻串联时总电阻最大，电流最小．并R 1=101＋201＋301，R 并=60/11ΩR 串=10＋20＋30，R 串=60Ω，I 最大/I 最小=R 串/R 并=11（2）使20Ω电阻获得最大功率的连接方式有：a 、b ，获得最小功率的连接方式是C 。

电容的串并联计算方法与计算公式1、串联电容计算公式：电容串联后容量是减小了，但是这样可以增加他的耐压值。

计算公式是：C1*C2/(C1+C2)2、并联电容计算公式：电容并联后容量是增大了，并联耐压数值按最小的计算。

计算公式是：C1+C2补充部分：串联分压比—— V1 = C2/(C1 + C2)*V ........电容越大分得电压越小，交流直流条件下均如此并联分流比——I1 = C1/(C1 + C2)*I ........电容越大通过的电流越大，当然，这是交流条件下电容串联值下降，相当板距在加长，各容倒数再求和，再求倒数总容量。

电容并联值增加，相当板面在增大，并后容量很好求，各容数值来相加。

想起电阻串并联，电容计算正相反，电容串联电阻并，电容并联电阻串。

说明：两个或两个以上电容器串联时，相当于绝缘距离加长，因为只有最靠两边的两块极板起作用，又因电容和距离成反比，距离增加，电容下降；两个或两个以上电容器并联时，相当于极板的面积增大了，又因电容和面积成正比，面积增加，电容增大。

电容串联：电容串联后容量减小，耐压值变大。

公式：1\C1+1\C2=1\C 如两个50uf串联起来就变成25uf.耐压值=两个电容耐压值相加如两个耐压100V的串联起来就变成200V的了.电解电容器串联时，应将一个电容器正极与另一个的负极相接，最后接入线路的两条引线，应该有一条为正，一条为负。

也可以将负负相串做无极电容用.在要求不高的场合（如工频），可以用两个有极性电容同极相接串联代替，但是它的容量和普通无极性电容串联算法不同，因为在反向电压下的极性电容相当于短路，所以两个极性20uF电容串联，其容量接近20uF。

最好在每个极性电容两端并接一个二极管，极性与电容相同，形成反向电流通路，避免电容在反向电压下发热击穿。

这种用极性电容串接成的“无极性电容”，目前在一些廉价的农机具用的单相电动机中使用相当多。

温馨小提示：本文主要介绍的是关于串联并联电阻的计算公式的文章，文章是由本店铺通过查阅资料，经过精心整理撰写而成。

文章的内容不一定符合大家的期望需求，还请各位根据自己的需求进行下载。

本文档下载后可以根据自己的实际情况进行任意改写，从而已达到各位的需求。

愿本篇串联并联电阻的计算公式能真实确切的帮助各位。

本店铺将会继续努力、改进、创新，给大家提供更加优质符合大家需求的文档。

感谢支持！(Thank you for downloading and checking it out!)阅读本篇文章之前，本店铺提供大纲预览服务，我们可以先预览文章的大纲部分，快速了解本篇的主体内容，然后根据您的需求进行文档的查看与下载。

串联并联电阻的计算公式（大纲）一、电阻基础概念1.1电阻的定义1.2电阻的单位1.3电阻的性质二、串联电阻的计算2.1串联电阻的原理2.2串联电阻的公式推导2.3串联电阻的计算步骤2.4串联电阻的实例解析三、并联电阻的计算3.1并联电阻的原理3.2并联电阻的公式推导3.3并联电阻的计算步骤3.4并联电阻的实例解析四、复杂电路中串联并联电阻的组合计算4.1复杂电路的识别与简化4.2组合电阻的公式推导4.3组合电阻的计算步骤4.4组合电阻的实例解析五、电阻的测量与实际应用5.1电阻测量方法5.2电阻的温度特性5.3电阻在电路中的应用六、总结与拓展6.1串联并联电阻计算的总结6.2相关概念与公式的拓展6.3电阻在电子技术中的应用与发展趋势一、电阻基础概念在电路学中，电阻是一个基本的概念，它描述了电流流过导体时所受到的阻碍程度。

接下来，让我们详细地探讨一下电阻的基础概念。

1.1 电阻的定义电阻是指导体对电流流动的阻碍作用。

在电路中，电流的流动受到了导体的材料、尺寸、温度等因素的影响，这些因素共同决定了导体的电阻值。

电流流经导体时，会受到电阻的阻碍，从而产生电压降。

根据欧姆定律，电阻值与电流强度和电压降之间存在直接关系。

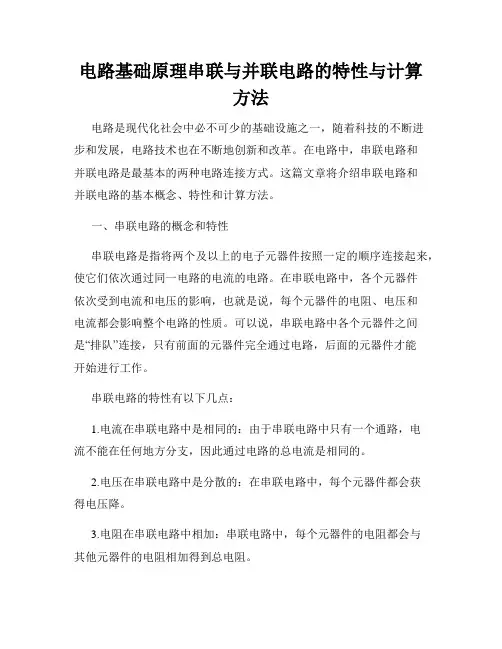

电路基础原理串联与并联电路的特性与计算方法电路是现代化社会中必不可少的基础设施之一，随着科技的不断进步和发展，电路技术也在不断地创新和改革。

在电路中，串联电路和并联电路是最基本的两种电路连接方式。

这篇文章将介绍串联电路和并联电路的基本概念、特性和计算方法。

一、串联电路的概念和特性串联电路是指将两个及以上的电子元器件按照一定的顺序连接起来，使它们依次通过同一电路的电流的电路。

在串联电路中，各个元器件依次受到电流和电压的影响，也就是说，每个元器件的电阻、电压和电流都会影响整个电路的性质。

可以说，串联电路中各个元器件之间是“排队”连接，只有前面的元器件完全通过电路，后面的元器件才能开始进行工作。

串联电路的特性有以下几点：1.电流在串联电路中是相同的：由于串联电路中只有一个通路，电流不能在任何地方分支，因此通过电路的总电流是相同的。

2.电压在串联电路中是分散的：在串联电路中，每个元器件都会获得电压降。

3.电阻在串联电路中相加：串联电路中，每个元器件的电阻都会与其他元器件的电阻相加得到总电阻。

二、串联电路的计算方法计算串联电路的总电阻需要按照两个基本的原理进行：欧姆定律和电阻的串联规律。

1.欧姆定律：根据欧姆定律，电压与电阻成正比，电压与电流成反比。

用公式表示，U=IR，其中U表示电压，I表示电流，R表示电阻。

2.电阻的串联规律：按照电阻的串联规律，串联电路中的电阻总和等于各个电阻之和。

用公式表示，R=R1+R2+...+Rn，其中R1、R2、...、Rn表示分别为串联电路中每个元器件的电阻。

通过这两个原理，可以计算出串联电路中的总电阻。

下面举个例子：如图所示，假设需要计算电路A、B、C串联后的总电阻，其中R1=10欧姆，R2=20欧姆，R3=30欧姆。

根据串联规律可知，R=R1+R2+R3=10+20+30=60欧姆。

因此，电路A、B、C串联后的总电阻为60欧姆。

三、并联电路的概念和特性并联电路是指将两个及以上的电子元器件按照各个通路电压相同的顺序连接起来，使它们可以同时通过电路的电流。

串联和并联电路的计算电路是电子设备中重要的组成部分，由许多电子器件和元件组成。

在电路中，串联和并联是两种常见的连接方式。

了解和掌握串联和并联电路的计算方法，对于电路设计和故障排查都非常重要。

本文将介绍串联和并联电路计算的基本知识和方法。

一、串联电路的计算串联电路是将电子器件或元件按照顺序连接在一起的电路形式。

在串联电路中，电流会依次通过每个元件，而电压则在元件之间分配。

1. 总电阻（Rt）的计算在串联电路中，各个元件的阻值之和等于总电阻。

设有n个电阻分别为R1、R2、...、Rn，则总电阻Rt = R1 + R2 + ... + Rn。

2. 总电流（It）的计算在串联电路中，各个元件的电流相等。

设总电流为It，则通过每个元件的电流也为It。

3. 元件电压（Vn）的计算在串联电路中，元件电压等于其两端的电压差。

设元件n的电压为Vn，则Vn = It * Rn。

二、并联电路的计算并联电路是将电子器件或元件同时连接在一起的电路形式。

在并联电路中，电压相等，而电流则在各个元件之间分配。

1. 总电阻（Rt）的计算在并联电路中，各个元件的倒数之和的倒数等于总电阻。

设有n个电阻分别为R1、R2、...、Rn，则总电阻Rt = 1 / (1/R1 + 1/R2 + ... +1/Rn)。

2. 总电流（It）的计算在并联电路中，总电流等于各个元件电流之和。

设元件n的电流为In，则总电流It = I1 + I2 + ... + In。

3. 元件电压（Vn）的计算在并联电路中，各个元件的电压相等。

设元件n的电压为Vn，则Vn = It / Rn。

三、实例分析以一个简单的电路为例进行计算：假设有三个串联电阻R1、R2、R3，阻值分别为10Ω、20Ω、30Ω。

并联电阻R4、R5，阻值分别为40Ω、50Ω。

已知电源电压为12V。

1. 串联电路的计算总电阻Rt = R1 + R2 + R3 = 10Ω + 20Ω + 30Ω = 60Ω。

并联和串联中常用计算公式在电路中，我们经常会遇到并联和串联的情况。

并联和串联是电路中常见的两种连接方式，它们在电路中起着非常重要的作用。

在本文中，我们将介绍并联和串联中常用的计算公式，并探讨它们在电路中的应用。

一、并联电路。

1. 电阻并联。

在电路中，当多个电阻并联连接时，它们的等效电阻可以通过以下公式计算得到：1/R = 1/R1 + 1/R2 + 1/R3 + ... + 1/Rn。

其中，R1、R2、R3...Rn为各个电阻的阻值，R为它们的等效电阻。

举个例子，假设有两个电阻R1=4Ω和R2=6Ω并联连接在电路中，它们的等效电阻R可以通过以下公式计算得到：1/R = 1/4 + 1/6。

1/R = 5/12。

R = 12/5。

R = 2.4Ω。

因此，两个4Ω和6Ω的电阻并联连接后，它们的等效电阻为2.4Ω。

2. 电流并联。

在电路中，当多个分支电路并联连接时，它们的总电流等于各分支电流之和。

因此，电流并联的计算公式为：I = I1 + I2 + I3 + ... + In。

其中，I1、I2、I3...In为各分支电路的电流，I为总电流。

二、串联电路。

1. 电阻串联。

在电路中，当多个电阻串联连接时，它们的等效电阻可以通过以下公式计算得到：R = R1 + R2 + R3 + ... + Rn。

其中，R1、R2、R3...Rn为各个电阻的阻值，R为它们的等效电阻。

举个例子，假设有两个电阻R1=4Ω和R2=6Ω串联连接在电路中，它们的等效电阻R可以通过以下公式计算得到：R = 4 + 6。

R = 10Ω。

因此，两个4Ω和6Ω的电阻串联连接后，它们的等效电阻为10Ω。

2. 电压串联。

在电路中，当多个电压源串联连接时，它们的总电压等于各个电压源的电压之和。

因此，电压串联的计算公式为：V = V1 + V2 + V3 + ... + Vn。

其中，V1、V2、V3...Vn为各个电压源的电压，V为总电压。

三、应用举例。

串并联及混联电路 TYYGROUP system office room 【TYYUA16H-TYY-TYYYUA8Q8-串并联及混联电路【知识要点】 一、串联电路①电路中各处电流相同．I=I 1=I 2=I 3=……②串联电路两端的电压等于各电阻两端电压之和.U=U 1+U 2+U 3…… ③串联电路的总电阻等于各个导体的电阻之和，即R=R 1＋R 2＋…＋R n ④串联电路中各个电阻两端的电压跟它的阻值成正比，即1212nnU U U I R R R === ⑤串联电路中各个电阻消耗的功率跟它的阻值成正比，即21212nnP P P I R R R === 二、并联电路①并联电路中各支路两端的电压相同．U=U 1=U 2=U 3……②并联电路子路中的电流等于各支路的电流之和I=I 1＋I 2＋I 3=…… ③并联电路总电阻的倒数等于各个导体的电阻的倒数之和。

R 1=11R +21R +…+n R 1，当并联电路是由n 个相同的电阻R 并联而成时，总电阻R 总=；当并联电路只有两个支路时，则总电阻为R 总=④并联电路中通过各个电阻的电流踉它的阻值成反比，即I 1R 1＝I 2R 2=…＝I n R n =U ． ⑤并联电路中各个电阻消耗的功率跟它的阻值成反比，即P 1R 1=P 2R 2=…=P n R n =U 2． 【例1】如图所示，P 为一块均匀的半圆形薄电阻合金片，先将它按图甲方式接在电极A 、B 之间，测出电阻为R ，然后再将它按图乙方式接在C 、D 之间，这时P 的电阻为（） ；2；4；简析：将半圆形合金片从中间（图中虚线所示）割开，分成完全相同的两块，设每块电阻力R 0，则图中甲连接方式相当于两个电阻并联，图乙连接相当于两个电阻串联． R AB =R 0/2=RR CD =2R 0＝4R 答案：D点评：巧妙选取相同的电阻，运用电阻的串并联特点来分析是解决此题的特点．【例2】如图中三个R 1、R 2、R 3，电流表的内阻忽略不计，则通过三个电阻的电流强度之比和两个电流表读数之比各为多少？解析：原图可变换成附图所示电路，三个电阻组成并联电路．流过三个电阻电流强度之比I 1：I 2：I 3=1/R 1：1/R 2：1/R 3=R 2R 3：R 1R 3：R 1R 2电流表A 1和A 2的读数之比I 1/：I 2/=（I 2＋I 3）：（I 1＋I 2）＝R 1（R 2＋R 3）：R 3（R 1＋R 2）答案：I 1：I 2：I 3=1/R 1：1/R 2：1/R 3，I 1/：I 2/=R 1（R 2＋R 3）：R 3（R 1＋R 2）【例3】图中电源电压U ＝5V ，内阻不计，V 1、V 2、V 3、三个电压表的内电阻相同，其中V 1、V 2的读数分别为3V 、2V ，试求电压表V 3的读数．简析：V 1表的读数大于V 2表的读数，V 1表通过的电流I 1大于V 2表通过的电流I 2，并且等于V 2表和V 3表通过的电流之和，即I 1＝I 2十I 3，三个电压表的内阻相同，设为R V ，则I 1R V =I 2R V 十I 3R V 得：V 1＝V 2＋V 3V 3＝V 1—V 2=3V —2V=1V点评：电压表的示数为本身的电压值，此题是把三个电压表当成三个相同的电阻来讨论的．【例4】有三个电阻，其阻值分别为10Ω、20Ω、30Ω，现在它们分别按不同方式连接后加上相同的直流电压，问：（1）在总电路上可能获得的最大电流和最小电流之比为多少？（2）对20Ω电阻来说，在各种可能连接方式中能使它获得最大功率的，有哪些连接方式获得最小功率的有哪些连接方式（只要求画电路图表示）解析：如图所示（1）在电压不变的情况下，三电阻并联时总电阻最小，电流最大；三电阻串联时总电阻最大，电流最小．并R 1=101＋201＋301，R 并=60/11ΩR 串=10＋20＋30，R 串=60Ω，I 最大/I 最小=R 串/R 并=11（2）使20Ω电阻获得最大功率的连接方式有：a 、b ，获得最小功率的连接方式是C 。

电路的计算串联电路与并联电路的计算电路的计算：串联电路与并联电路的计算在电路领域，串联电路和并联电路是最基本的两种电路连接方式。

了解和掌握串联电路和并联电路的计算方法对于电路设计和故障排除具有重要意义。

本文将详细介绍串联电路和并联电路的计算方法，并给出实例进行说明。

一、串联电路的计算串联电路是将电器元件依次连接在电路线上，电流只能沿着一个路径流动。

在串联电路中，对于电流而言，电流强度在电子元件中是不变的，而电压则根据每个电子元件的特性依次降低。

以下是串联电路的计算方法：1. 串联电阻的计算当多个电阻串联时，总电阻等于各电阻之和。

假设有两个电阻 R1 和 R2 相连串联，总电阻 R 等于 R1 加上 R2。

R = R1 + R2如果有多个电阻需要进行串联，可以使用同样的方法依次相加。

2. 串联电流的计算在串联电路中，电流强度在电子元件中是不变的。

所以，电流的计算仅需计算出串联电路的总电流。

假设某电源的电压为 V，总电阻为R，那么串联电路中的电流 I 可以通过欧姆定律计算：I = V / R3. 串联电压的计算在串联电路中，电压依次降低。

根据欧姆定律，可以通过各电阻的电阻值和电流计算出电压。

假设某电源的电压为 V，总电阻为 R，电阻 R1 的电压为 V1，电阻 R2 的电压为 V2，可以使用下面的公式进行计算：V1 = I * R1V2 = I * R2二、并联电路的计算并联电路是将电器元件同时连接在电路线上，电流可以分流，通过不同的路径流动。

在并联电路中，对于电流而言，电流强度在分支电路中根据分支电阻的不同而不同，而电压则相同。

以下是并联电路的计算方法：1. 并联电阻的计算当多个电阻并联时，总电阻的倒数等于各电阻倒数之和的倒数。

假设有两个电阻 R1 和 R2 并联，总电阻 R 等于它们的倒数之和的倒数。

1/R = 1/R1 + 1/R2如果有多个电阻需要进行并联，可以使用同样的方法依次计算倒数，然后再将倒数相加，最后取其倒数。

电路中的电压了解串联和并联电压的计算方法电路中的电压：了解串联和并联电压的计算方法电路中的电压是指电荷在电路中的能量差异，同时也是电流的推动力。

在电路中，电压可以通过不同的电路连接方式进行计算，其中包括串联和并联电路。

了解串联和并联电压的计算方法对于理解电路的工作原理和进行电路设计都非常重要。

一、串联电路的电压计算方法串联电路是指所有电阻、电容或电感器件依次连接在电路中，电流从一个器件流过，再流向下一个器件，如此依次。

在一个串联电路中，总电压等于各个器件电压之和。

1.1 串联电阻的电压计算方法在一个串联电路中，多个电阻按顺序依次连接。

根据欧姆定律，各个电阻上的电压之和等于总电压。

例如，一个串联电路由两个电阻组成，分别为R1和R2，总电压为V，电流为I。

根据欧姆定律，电阻上的电压（V1和V2）可以通过以下公式计算：V = V1 + V2根据欧姆定律公式推导，可以得出：V = IR1 + IR2对于串联电容和电感器件，电压的计算方法与电阻稍有不同。

在一个串联电容或电感的电路中，总电压等于各个器件电压之和，但需要考虑到相位差。

对于串联电容器件，总电压等于各个电容电压之和，但电容电压之间存在相位差。

计算时需要使用复数形式来表示电压，并进行相位差的计算。

对于串联电感器件，总电压等于各个电感电压之和，同样需要使用复数形式来表示电压，并进行相位差的计算。

二、并联电路的电压计算方法并联电路是指所有器件连接在电路中，且各器件之间共享相同的电压。

在一个并联电路中，各个器件的电压相等，等于总电压。

2.1 并联电阻的电压计算方法在一个并联电阻的电路中，各个电阻之间电压相等，等于总电压。

例如，一个并联电路由两个电阻组成，分别为R1和R2，总电压为V，电流为I。

则各个电阻上的电压相等，可以通过以下公式计算：V = V1 = V2根据欧姆定律推导，可以得出：V = IR1 = IR2对于并联电容和电感器件，各个器件之间电压相等，但需要考虑到相位差。
