(完整版)电工基础电阻串联、并联、混联练习题(最新整理)

临河一职电工基础课程导学案课题:电阻的串联、并联和混联习题主备人田乐备课时间2013-04-21 备课组组长签字教研组长签字一填空题1.将l0和20两个电阻串联，总电阻是__________Ω。

若通过它们的电流是0.3A，则两电阻两端的总电压是__________V。

2.把R1=15和R2=5两个电阻并联接到6V电源上，等效电阻是 __________Ω，通过R1电阻的电流是__________A。

3,某灯泡额定电压是24 V，正常发光时灯丝电阻为16Ω，若想使该灯泡在电源电压为36V的电路中正常发光，可在电路中串联一个阻值为___________的电阻4.有4Ω和6Ω两个电阻．将它们串联后的总电阻是___________Ω；将它们并联后的总电阻是________Ω．5.将两个电阻串联，R l=2R2，则通过R1、R2的电流之比为________，R1、R2两端的电压之比为___________6．两个等值电阻，串联后总电阻为R1，并联后总电阻为R2，则R1：R2= _______ 7．已知:R1=R2=R3=2 Ω,在某一电路中，R1先与R2串联，再与R3并联，其等效电阻的阻值为_______Ω．8.串联电路的总电阻等于_________________，写成数学表达式是_____________ ；串联电路中的电流______________ ，写成数学表达式是_________________ ；串联电路的总电压等于________________，写成数学表达式是_________________.9. n个相等的电阻R串联，其等效电阻等于______；n个相等的电阻R并联，其等效电阻等于___________.10.有n个相同的电阻R，若把其中2个电阻串联起来，其等效电阻为；若把其中3个电阻串联起来，其等效电阻为________；若把n个电阻都串联起来，其等效电阻应为_________11．电阻R1和R2串联后的总电阻为10Ω，已知R1=4Ω，则R2= ______Ω，它们并联后的总电阻为_______Ω．二选择题1.两电阻的阻值分别为10和20，它们串联的总电阻为 ( )A．6．7Ω B．10 Ω C．20Ω D. 30Ω2.．两个组织分别为6Ω和3Ω的电阻，串联接在9V的电源两端，闭合开关后，电路中的电流为( )A．6A B．3A C．1A D．0.5A 3.如图所示，已知电阻R1=3Ω、R2=6Ω，电流表A的示数是0.6A，则电流表A1的示数（）A 0.6AB 0.4AC 0.2AD 0.1A4.如图所示，电源电压保持不变．当开关S1闭合、S2断开时，电流表的示数为0.2A；当开关S1、S2都闭合时，电流表的示数为O.8A．则电阻R1与R2的比值为（）A 1:3B 3：1C 2：3D 3：25. 已知R1=6Ω，R2=R3=12Ω，UAB＝１２Ｖ，则Ｉ＝（）Ａ３ＡＢ５ＡＣ１ＡＤ６Ａ６．下图所示的是一个电路时的电表示数，请你判断下列说法中正确的是（）A．电流表的读数是2.3A B．电压表的示数是13VC．电流表的读数是2.3V D．电压表的示数是2.3V备注：7.两只电阻组成串联电路，R1与R2电阻值之比是4:1，这两只电阻两端电压之比：（）A． 4:1 B．3:1 C．1:3 D．1:48.如图11所示，已知电阻R1=5Ω，电流表A1的示数为I1=1A，电流表的示数为I=1.5A，则R2两端的电压U2为（）A 5VB 4VC 6VD 10V三计算题1.如图所示，电源电压为15V(电源的内阻忽略不计), R1为40Ω；开关S闭合后，电流表A1的示数为0.5A，求：（l）R1、R2并联后的总电阻多大？（2）R2是多大？2.已知：Ｒ１＝４Ω，Ｒ2=R3=3Ω，R4=R5=12Ω，UＡＢ＝２０Ｖ，那么等效总电阻是多少？I等于多少？3.已知：R=2Ω，画出等效电路图，并求出等效电阻RＡＢ等于多少？。

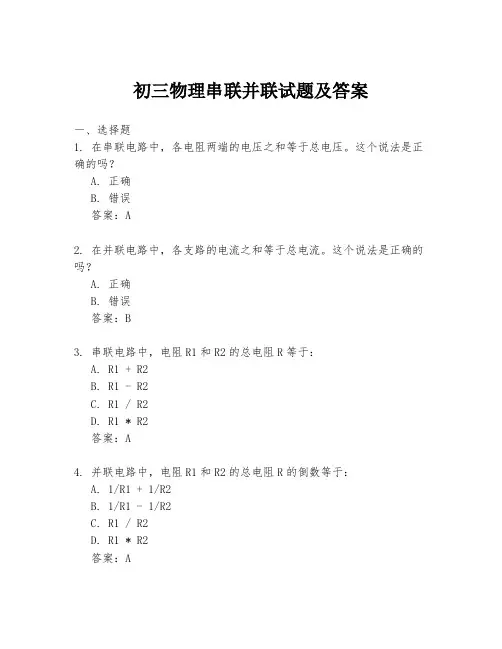

初三物理串联并联试题及答案一、选择题1. 在串联电路中，各电阻两端的电压之和等于总电压。

这个说法是正确的吗？A. 正确B. 错误答案：A2. 在并联电路中，各支路的电流之和等于总电流。

这个说法是正确的吗？A. 正确B. 错误答案：B3. 串联电路中，电阻R1和R2的总电阻R等于：A. R1 + R2B. R1 - R2C. R1 / R2D. R1 * R2答案：A4. 并联电路中，电阻R1和R2的总电阻R的倒数等于：A. 1/R1 + 1/R2B. 1/R1 - 1/R2C. R1 / R2D. R1 * R2答案：A二、填空题5. 在串联电路中，电流_________（填“相等”或“不相等”）。

答案：相等6. 在并联电路中，电压_________（填“相等”或“不相等”）。

答案：相等三、简答题7. 解释为什么在串联电路中，电阻的总阻值等于各个电阻阻值之和？答案：在串联电路中，电流在各个电阻上是相同的。

根据欧姆定律，电流I = V/R，其中V是电压，R是电阻。

因此，总电压V总 = I * R 总，而R总 = R1 + R2 + ... + Rn（n为电阻数量）。

由于电流I相同，所以总电压等于各电阻两端电压之和，从而得出总阻值等于各个电阻阻值之和。

8. 解释为什么在并联电路中，总电阻的倒数等于各个电阻倒数之和？答案：在并联电路中，各支路两端的电压是相同的。

总电流I总是各支路电流I1、I2、...、In之和，即I总 = I1 + I2 + ... + In。

根据欧姆定律，I = V/R，所以I1 = V/R1，I2 = V/R2，...，In =V/Rn。

将这些等式相加，得到I总 = V/R1 + V/R2 + ... + V/Rn，即I总 = V * (1/R1 + 1/R2 + ... + 1/Rn)。

因此，总电阻R总的倒数等于各电阻倒数之和。

四、计算题9. 假设有两个电阻，R1 = 6Ω和R2 = 12Ω，它们串联在一个电路中，求总电阻。

电阻串联和并联姓名一．选择题（共5 小题）1.两个相同的电阻R 串联后的总电阻为60Ω，如果把这两个电阻并联起来，则总电阻为多少？（）A．10Ω B．15Ω C．30ΩD．90Ω2.两个等值电阻并联后的总电阻是3Ω，若将它们串联起来，总电阻是（）A．3Ω B．6Ω C．9Ω D．12Ω3.有两个电阻以一定的方式连接在电压为6 伏的电源上，如果测得电流为0.5 安，则这两个电阻及连接方式是（）A．R1=8ΩR2=4Ω并联B．R1=10Ω R2=2Ω并联C．R1=20Ω R2=30Ω串联D．R1=20Ω R2=30Ω并联4.二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小．将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U 与电流表示数I 发生变化，其中正确的是（）A．U变大，I变大B．U 变小，I变小C．U变小，I变大D．U 变大，I 变小图4 图55.电路中，电源电压恒定，当开关S 闭合时（）A．A 示数变小，V 示数变大B．A 示数变大，V 示数不变C．A 示数不变，V 示数变小D．A 示数不变，V 示数变大6.一只3Ω的电阻和一只6Ω的电阻，它们串联起来后的总电阻为Ω，它们并联起来后的总电阻为Ω．7.两个电阻，分别标有“3V、0.5A”和“6V，0.3A”字样．将它们串联后接入电路使用，那么电路中的电流不能超过A；将它们并联后接入电路使用，那么电路两端的电压不能超过V．8.将电阻R1、R2 串联后接入电路时，电压之比U1：U2=3：5；现将它们并联后接入电路，则电流之比I1；I2= ．9.如图所示的电路中，电源电压为12V．闭合开关后，电流表的示数为0.4A，电压表的示数为8V，则电阻R2的阻值是Ω．将滑动变阻器R1的滑片向右移动，电压表的示数将变．图9 图1010.如图所示的电路中，电源电压不变．只闭合开关S2时，电压表示数为6V，则电源电压为V；只闭合开关S1 时，电压表示数为2V，若已知L2 的阻值为10Ω，则L1的阻值为Ω．11．在图电路中，R1=10Ω，R2=20Ω，闭合开关后，电流表的示数为0.3A．（1）电阻R1两端的电压是多少？（2）通过R2的电流是多少？（3）干路中的总电流是多少？12．（2011•湖北）某课外活动小组需要对两个定值电阻R1、R2 和一只滑动变阻器R3 的电阻进行测量，将这些元件连成如图所示的电路．闭合S1，断开S2，将滑动变阻器的阻值调到最大时，电流表的读数为0.2A，电压表的示数为2V；若将S1、S2 都闭合，将滑动变阻器的阻值调到0 时，电压表的示数为6V，电流表的示数为0.9A．求：（1）R1的阻值是多少？（2）滑动变阻器的最大阻值R3是多少？（3）R2的阻值是多少？2016 年07 月26 日913460096 的初中物理组卷电阻串联和并联参考答案一．选择题（共5 小题）1．B；2．D；3．D；4．A；5．B；二．填空题（共5 小题）6．9；2；7．0.3；3；8．5：3；9．10；小；10．6；20；三．解答题（共2 小题）11．；12．；。

《电工基础》试题库说明：『1』本试题库使用专业：机电系大专专业『2』课程考核要求与知识点第一章电路的基本概念和基本定律1、识记：基本概念基本定律2、理解：（1）电位、电功率、电能的概念。

（2）电压、电流及它们的参考方向。

（3）电阻元件电压与电流关系，欧姆定律。

（4）电压源和电流源的电压与电流关系（5）基尔霍夫电流定律和电压定律。

3、运用：（1）参考方向的应用；（2）应用KCL、KVL求未知电流和电压第二章电路的分析方法1、识记：（1）电阻并、串联特性；（2）电阻星、三角连接的等效互换公式（3）两种电源模型的等效互换条件；(4) 戴维宁定理的条件和内容2、理解：（1）等效变换的概念。

（2）两种电源模型的等效互换条件；（3）戴维宁定理的条件和内容（4）叠加定理的条件和内容3、运用：（1）电阻串联、并联、混联的连接方式和等效电阻、电压、电流、功率的计算，电路中各点电位的计算。

（2）支路电流法、网孔法、节点法求解电路的方法（3）应用戴维宁定理确定负载获得最大功率的条件（4）运用叠加定理分析含有两个直流电源的电路。

第三章正弦交流电路1、识记：（1）正弦量的频率、角频率、周期的关系；（2）正弦量有效值、最大值、平均值的关系；（3）正弦量的相量表示法；（4）各种元件的复阻抗；（5）R、L、C元件电压与电流关系，感抗、容抗，平均功率（有功功率）、无功功率。

2、理解：（1）正弦交流电路量的特点；（2）R、L、C元件在正弦交流电路中电压和电流的各种关系；（3）串、并联谐振；3、运用：（1）RL、RC串、并联电路的分析（2）RLC串、并联电路的分析（3）有功功率、无功功率、视在功率、功率因数的计算第四章三相正弦交流电路1、识记：（1）对称三相正弦量（2）星形、三角形两种联结方式下线电压、相电压的关系，线电流、相电流、中性线电流的关系（3）对称三相电路的功率2、理解：（1）对称三相电路的分析方法（2）不对称三相电路的分析方法及中线的作用3、运用：（1）对称三相电路的分析计算（2）不对称三相电路的分析计算第五章磁路与变压器1、识记：（1）磁路的基本概念和定律；（2）变压器的特性参数2、理解：（1）铁磁性物质的磁化性能与磁化曲线和磁路的欧姆定律（2）交流铁心线圈电路磁通与外加电压的关系（3）变压器的结构和工作原理（4）特殊变压器的使用第六章供电与安全用电1、识记：安全用电和节约用电常识2、理解：发电、输电及工企供电配电第七章电工测量1、识记：（1）电工仪表与测量的基本常识；（2）万用表的使用方法2、理解：万用表的的结构3、运用：电压、电流的测量；电阻的测量；电功率的测量；电能的测量『3』考试命题内容具体分配情况（1）试题对不同能力层次要求的比例为：识记约占15%，理解约占45%，运用占40%；（2）试卷中不同难易度试题的比例为：较易占20%，中等占70%，较难占10%；（3）期末试题从本试题库中抽取。

实验四电阻串联，并联及混联的测试一、实验目的1.加深理解电阻串联，并联及混联电路的特点。

2.掌握串联电阻分压和并联电阻分流的电路知识。

二、实验内容1.电阻串联电路的测量电阻串联电路图：U S=6V等效电阻：R=R1+R2+R3= 156欧姆I= U S/ R=38.46mAU R1= I×R1= 1.96VU R2= I×R2= 2.89VU R3= I×R3= 1.15V也可用分压公式法算各电压（略）电阻并联电路图：4.电阻并联电路理论值计算：U S=6V等效电阻：1/ R =1/ R1+1/ R2+1/ R3求得：R=1/（1/ R1+1/ R2+1/ R3）=158.906欧姆因为：U S= U1 =U2 =U3=6 V故：I= U S/ R= 37.75mAI 1= U1/ R1= 6mAI 2= U2/ R2= 11.76mAI 3= U3/ R3= 20mA而I 2..3= I 2+ I 3=31.76 mA也可用分流公式法算各电流（略）电阻混联电路图：表三：6.电阻混联电路理论值计算：U S=6V电路中并联部分等效电阻：R并=1/(1/ R2+1/( R3 +R4) +1/( R5 +R6)) 电路等效总电阻：R= R1+R并=125.1欧姆用分压公式有：U R1= ( R1/（R1+R并）)×U S= 3.571VU R2= (R并/（R1+R并）)×U S=2.429 VI 1= U R1/ R1= 47.9mAI 2= U R2/ R2= 16mAI 4= U R2/（R3+R4）=16 mAI 5= U R2/（R5+R6）= 16mAI 3= I 4 +I 5= 32mA也可用分流公式法算电流（略）。

《电工基础》试题库说明：『1』本试题库使用专业：机电系大专专业『2』课程考核要求与知识点第一章电路的基本概念和基本定律1、识记：基本概念基本定律2、理解：（1）电位、电功率、电能的概念。

（2）电压、电流及它们的参考方向。

（3）电阻元件电压与电流关系，欧姆定律。

（4）电压源和电流源的电压与电流关系（5）基尔霍夫电流定律和电压定律。

3、运用：（1）参考方向的应用；（2）应用KCL、KVL求未知电流和电压第二章电路的分析方法1、识记：（1）电阻并、串联特性；（2）电阻星、三角连接的等效互换公式（3）两种电源模型的等效互换条件；(4) 戴维宁定理的条件和内容2、理解：（1）等效变换的概念。

（2）两种电源模型的等效互换条件；（3）戴维宁定理的条件和内容（4）叠加定理的条件和内容3、运用：（1）电阻串联、并联、混联的连接方式和等效电阻、电压、电流、功率的计算，电路中各点电位的计算。

（2）支路电流法、网孔法、节点法求解电路的方法（3）应用戴维宁定理确定负载获得最大功率的条件（4）运用叠加定理分析含有两个直流电源的电路。

第三章正弦交流电路1、识记：（1）正弦量的频率、角频率、周期的关系；（2）正弦量有效值、最大值、平均值的关系；（3）正弦量的相量表示法；（4）各种元件的复阻抗；（5）R、L、C元件电压与电流关系，感抗、容抗，平均功率（有功功率）、无功功率。

2、理解：（1）正弦交流电路量的特点；（2）R、L、C元件在正弦交流电路中电压和电流的各种关系；（3）串、并联谐振；3、运用：（1）RL、RC串、并联电路的分析（2）RLC串、并联电路的分析（3）有功功率、无功功率、视在功率、功率因数的计算第四章三相正弦交流电路1、识记：（1）对称三相正弦量（2）星形、三角形两种联结方式下线电压、相电压的关系，线电流、相电流、中性线电流的关系（3）对称三相电路的功率2、理解：（1）对称三相电路的分析方法（2）不对称三相电路的分析方法及中线的作用3、运用：（1）对称三相电路的分析计算（2）不对称三相电路的分析计算第五章磁路与变压器1、识记：（1）磁路的基本概念和定律；（2）变压器的特性参数2、理解：（1）铁磁性物质的磁化性能与磁化曲线和磁路的欧姆定律（2）交流铁心线圈电路磁通与外加电压的关系（3）变压器的结构和工作原理（4）特殊变压器的使用第六章供电与安全用电1、识记：安全用电和节约用电常识2、理解：发电、输电及工企供电配电第七章电工测量1、识记：（1）电工仪表与测量的基本常识；（2）万用表的使用方法2、理解：万用表的的结构3、运用：电压、电流的测量；电阻的测量；电功率的测量；电能的测量『3』考试命题内容具体分配情况（1）试题对不同能力层次要求的比例为：识记约占15%，理解约占45%，运用占40%；（2）试卷中不同难易度试题的比例为：较易占20%，中等占70%，较难占10%；（3）期末试题从本试题库中抽取。

《电工基础》第一章：直流电路第一部分：直流电路之串、并、混联电路练习题：（一）、填空题1．在串联电路中，等效电阻等于各电阻。

串联的电阻越多，等效电阻越。

2．在串联电路中，流过各电阻的电流，总电压等于各电阻电压，各电阻上电压与其阻值成。

3．利用串联电阻的原理可以扩大电压表的量程。

4．在并联电路中，等效电阻的倒数等于各电阻倒数。

并联的的电阻越多，等效电阻值越。

5．利用并联电阻的原理可以扩大电流表的量程。

6．在220V电源上串联额定值为220V、60W和220V、40W的两个灯泡，灯泡亮的是_____；若将它们并联，灯泡亮的是____。

7．图1_1所示电路中，已知U ab=6V, U=2V, 则R=____Ω。

8．图1_2所示电路中，R=___Ω。

9．图1_3所示电路中，由Y联结变换为Δ联结时，电阻R12=____、R23=____ 、R31=____。

10．图1_4所示电路中，由Y联结变换为Δ联结时，电阻R12=____、R23=____ 、R31=____。

11．图1_5所示电路中，由Y联结变换为Δ联结时，电阻R12=____、R23=____ 、R31=____。

12．图1_6所示电路中，由Δ联结变换为Y联结时，电阻R1=____、R2=____ 、R3=____。

图1—3 图1—4图1—5 13．图1_7所示电路中，由Δ联结变换为Y联结时，电阻R1=____、R2=____ 、R3=____。

14．图1_8所示电路中，由Δ联结变换为Y联结时，电阻R1=____、R2=____ 、R3=____。

15．图1_9所示电路中，有___个Δ联结，有___个Y联结。

16．图1_10所示电路中，R中电流为____。

（二）、选择题1．图1_11所示电路，下面的表达式中正确的是____。

a) U1=-R1U/(R1+R2) b) U2=R2U/(R1+R2) c) U1=R2U/(R1+R2)2．图1_12所示电路，下面的表达式中正确的是____。

串联并联练习题一、选择题1. 在串联电路中，各处电流的关系是：A. 各处电流不同B. 各处电流相同C. 电流与电阻成反比D. 电流与电阻成正比2. 并联电路中，各支路电压的关系是：A. 各支路电压不同B. 各支路电压相同C. 电压与电流成反比D. 电压与电阻成正比3. 串联电路中，总电阻与各部分电阻的关系是：A. 总电阻等于各部分电阻之和B. 总电阻小于各部分电阻中最小的一个C. 总电阻大于各部分电阻中最大的一个D. 总电阻与各部分电阻成反比4. 并联电路中，总电阻的倒数等于各支路电阻倒数之和，这个关系说明：A. 总电阻总是大于任一支路电阻B. 总电阻总是小于任一支路电阻C. 总电阻等于各支路电阻的平均值D. 总电阻与各支路电阻无关5. 当一个电阻从串联电路中移除后，电路中的总电阻将：A. 保持不变B. 变大C. 变小D. 无法确定二、填空题6. 在串联电路中，如果电阻R1=10Ω，R2=20Ω，则总电阻R总=______Ω。

7. 并联电路中，如果电阻R1=10Ω，R2=20Ω，则总电阻R总=______Ω。

8. 串联电路中，总电压U等于各部分电压之和，即U=U1+U2+...+Un，其中U1、U2、...、Un分别是各部分电阻两端的电压。

9. 并联电路中，各支路电流之和等于总电流，即I总=I1+I2+...+In，其中I1、I2、...、In分别是各支路的电流。

10. 串联电路中，如果电流I=2A，则通过每个电阻的电流均为______A。

三、简答题11. 解释为什么在串联电路中，电阻越大，通过该电阻的电压降也越大。

12. 描述在并联电路中，增加一个支路对总电阻的影响，并给出数学表达式。

13. 给出一个实际生活中串联电路的例子，并解释其工作原理。

14. 给出一个实际生活中并联电路的例子，并解释其工作原理。

四、计算题15. 一个串联电路由三个电阻组成，分别为R1=4Ω，R2=8Ω，R3=12Ω。

计算电路的总电阻和通过每个电阻的电流，假设电源电压为24V。

电路的串联和并联练习题一、选择题1. 在串联电路中，各用电器之间的工作状态是：A. 相互独立B. 互相影响C. 完全相同D. 部分相同2. 在并联电路中，各用电器两端的电压是：A. 相等B. 不相等C. 串联电压之和D. 平均分配3. 下列关于串联电路的说法，错误的是：A. 电流处处相等B. 总电压等于各用电器电压之和C. 总电阻等于各用电器电阻之和D. 各用电器可以独立工作4. 下列关于并联电路的说法，正确的是：A. 电流处处相等B. 总电压等于各用电器电压之和C. 总电阻小于任一用电器电阻D. 各用电器必须同时工作二、填空题1. 在串联电路中，各用电器之间的______相等，而各用电器两端的______之和等于总电压。

2. 在并联电路中，各用电器两端的______相等，而干路中的______等于各支路电流之和。

3. 串联电路中，若某一用电器断路，则整个电路将______。

4. 并联电路中，若某一用电器短路，则其他用电器将______。

三、计算题1. 已知电阻R1=10Ω，R2=20Ω，将它们串联接在电压为U=30V的电源上，求电路中的电流I。

2. 已知电阻R1=5Ω，R2=10Ω，将它们并联接在电压为U=15V的电源上，求电路中的总电流I。

3. 在一个串联电路中，有三个电阻分别为R1=6Ω，R2=8Ω，R3=12Ω，求整个电路的总电阻R。

4. 在一个并联电路中，有三个电阻分别为R1=4Ω，R2=6Ω，R3=8Ω，求整个电路的总电阻R。

四、判断题1. 串联电路中，电阻越大，电流越小。

（）2. 并联电路中，电阻越大，电流越小。

（）3. 串联电路中，各用电器可以独立工作。

（）4. 并联电路中，总电阻小于任一用电器电阻。

（）五、作图题1. 请画出两个电阻R1和R2串联的电路图。

2. 请画出两个电阻R1和R2并联的电路图。

六、简答题1. 简述串联电路的特点。

2. 简述并联电路的特点。

3. 为什么在串联电路中，电流处处相等？4. 为什么在并联电路中，各支路两端的电压相等？七、应用题1. 一个小灯泡的额定电压为3V，若要将其接入家庭电路（电压为220V）中正常工作，应该如何连接电路？请说明理由。

《电工技术基础》第二章试题姓名分数一、填空题1、电阻串联用于、和。

2、R1=10欧，R2=30欧的两个电阻串联，R1两端电压U1=5伏，则整个串联电路的总电压；R2上消耗的功率为。

3、一般用电负载都是联在同一电源两端；并联电阻还多用于多量程的表中，以达到扩大量程的目的。

4、电阻R1=250欧和电阻R2=350欧并联，若流过并联电路的总电流为60安，则流过R1的电流I1= ，R2两端的电压U2= 。

5、混联电路上的功率关系是。

6、每个电池的电动势E=1.5伏，内阻r=0.2欧，则这样的四个电池串联组成的串联电池组的总电动势为，总内阻为；这样的两个电池组成的并联电池组的总电势为，总内阻为。

7、电路中的每个分支叫；3个或3个以上支路的连接点叫做；电路中任一闭合的路径叫；其中不包含任何其它回路的回路叫。

8、基尔霍夫第一定律又称。

它不仅适用于电路中的一个，而且可以推广到电路中所取的一个。

9、基尔霍夫第一定律的内容是。

10、基尔霍夫第二定律的内容是。

11、叠加原理的内是。

12、线形电路是指。

13、电压源定义。

14、电压源的内阻越越好。

内阻的电压源叫理想电压源。

理想电压源不允许。

15、恒定电流I S与内阻r并联的电路叫，内阻为无穷大的电流源叫。

理想电流源不允许。

16、对于外电路而言，如果电源的相同，则电压源与电流源，可以相互变换。

17、电压源转化为等效电流源时，I S= ，内阻r 数值不变，改为联。

18、电流源转化为等效电压源时，E= ，内阻r 数值不变，改为联。

19、电压源和电流源的互换只对等效，两种电源内部并不等效。

20、作为电源的电压源和电流源，它们的E和I S的方向是，即电压源的正极与电流源的电流的一端相对应。

21、理想电压源与理想电流源进行等效变换。

22、戴维南定理的内容是。

23、任何一个复杂电路，如果只需要研究某一个支路中的电流、电压等，而不需要求其余支路的电流时，最简单的方法是利用来进行计算。

24、当电桥电路的四个桥臂电阻的阻值满足一定关系时，“桥”支路上的电流为0，这种状态叫。

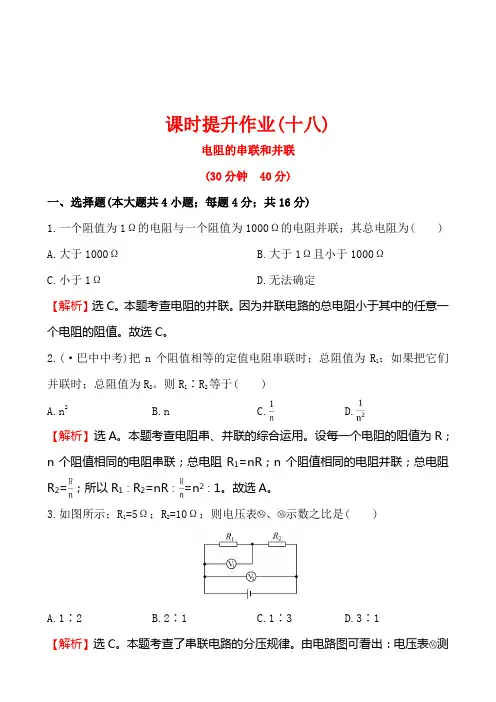

课时提升作业(十八)电阻的串联和并联(30分钟40分)一、选择题(本大题共4小题；每题4分；共16分)1.一个阻值为1Ω的电阻与一个阻值为1000Ω的电阻并联；其总电阻为( )A.大于1000ΩB.大于1Ω且小于1000ΩC.小于1ΩD.无法确定【解析】选C。

本题考查电阻的并联。

因为并联电路的总电阻小于其中的任意一个电阻的阻值。

故选C。

2.(·巴中中考)把n个阻值相等的定值电阻串联时；总阻值为R1；如果把它们并联时；总阻值为R2。

则R1∶R2等于( )A.n2B.nC.D.【解析】选A。

本题考查电阻串、并联的综合运用。

设每一个电阻的阻值为R；n个阻值相同的电阻串联；总电阻R1=nR；n个阻值相同的电阻并联；总电阻R2=；所以R1∶R2=nR∶=n2∶1。

故选A。

3.如图所示；R1=5Ω；R2=10Ω；则电压表、示数之比是( )A.1∶2B.2∶1C.1∶3D.3∶1【解析】选C。

本题考查了串联电路的分压规律。

由电路图可看出：电压表测量电阻R1两端的电压U1；电压表测量R1与R2串联后的总电压U；根据串联电路电压与电阻的关系可得：===；又因为串联电路的电压规律为U=U1+U2；则电压U1与U的比为=。

故选C。

4.驾驶员醉酒后驾车要负刑事责任。

酒精测试仪可检测驾驶员是否酒后驾车；它的原理图如图所示。

图中R1为定值电阻；酒精气体传感器R2的电阻随酒精气体浓的增大而减小。

驾驶员呼出的酒精气体浓越大；测试仪的( )A.电流表示数不变B.电流表示数越大C.酒精气体传感器R2两端的电压越大D.定值电阻R1两端的电压不变【解析】选B。

本题综合考查欧姆定律的应用。

因为酒精气体传感器R2的电阻随酒精气体浓的增大而减小；所以驾驶员呼出的酒精气体浓越大；酒精气体传感器R2的电阻就越小；电路中的总电阻减小；电源电压不变；所以电路中的电流越大；定值电阻R1两端的电压越大；则酒精气体传感器R2两端的电压越小；故选B。

电工基础习题册参考答案(第四版劳动社会出版社)第一章电路基础知识§1—1 电流和电压 一、填空题1．电流 电源 导线 负载 开关 2．正 相反 3. 相反4．直流 交流 电流的大小和方向都随时间的变化而变化交流电流 交流 大小和方向恒定不变 直流电流 直流 5．0．016．串联 + - 量程7．电场力 将正电荷从电源负极经电源内部移到正极 8．参考点 U ，—Ub Ub —U ， 9．0 正 负 10．负 正 11. 并 一致 12． c d c 二、判断题1．X 2．√ 3．X 4．√ 三、问答题 答：略四、计算题1．解：5min=300s)(12)(012.03006.3mA A t Q I ====答：略2．解：(1)U ab =U a —U b = -6-(-3)=-3 (V)U cd =U c —U d =0-(-2)=2(V) (2)电压不随参考点的变化而变化 由上可知： U cd =2V U d =0 所以U 。

=2VU bd = -3-(-2)= -1(V) 所以U b = -1 V U ab = -3 V所以U 。

= -4V U cd = -2 V所以U 。

= -2V答：略§1---2 电阻 一、填空题1．导体绝缘体半导体 2．阻碍3．正反环境温度 4．导电 强 弱 5．电导率容易 6．增大 减小 二、选择题1．C 2．B 3．D 4．C 5．C 6．A三、问答题 略四、计算题解：(1) SL R ρ=)(5.1710*22000*10*75.168Ω==--(2))(75.82/5.17'Ω==R(3))(704*5.17''Ω==R 答：略§1~~3 欧姆定律 一、填空题 1．电压 电阻 2．正 反3．内电压 外电压 4．端电压 负载电流 5．通路断路短路 6．大 10Ω 5Ω 7．= 非线性 线性 8．220 9．1 4 10． 1：111．小电流 大电流 二、判断题1．X 2．X 3．X 4．√5．X6．√7．√ 8．X 9．X 三、选择题1．B 2．A 3．B四、计算题 1．解：)(45.0484220A R U I ===2．解：V V 410*6600-=μA A 510*330-=μrE I =短)(2010*310*654Ω===--短I E r 3.解：U=IR=.0.3×5=1.5（V ）rR E I +=)(5.0565.13.0Ω=+=r r 4.解：（1）S 打在“1”位置时,电路处于通路状态（A ）=I===1(A)r R +E 1010(V)=U=IR=1×9.9=9.9(V)(2)开关S 打在“2”位置时,电路处于断路状态(A)=I=0(v)=E=10V(3)开关S 打在 “3”位置时,电路处于短路状态(A)= ===100(A))短I r E 1.010(v)=05.解:根据U=E-Ir 得⎩⎨⎧Ω==⎩⎨⎧-=-=)(5.0)V (12410211r E rE r E 得五、实验题解(1)步骤略公式rR E I +=(2) ⎪⎪⎩⎪⎪⎨⎧+=+=r R E I r R E I 2211得E=1.88+0.2r E=1.76+0.4r E=2(v)r=0.6(Ω)(3)略§1-4 电功和电功率一、填空题1.电功 W 焦耳(J) 电功率 P 瓦特(W)2.度 1度=3.6×106J3. 电流的热效应 Q 焦耳(J)4. 电流的平方 电阻 时间5.额定 满载 轻载 过载 超载 过载6. 607. 1728 4.8×410-8. 0.45 484二、判断题1.√2.×3.×4.×5.×三、选择题1.C2.C3.B4.D 四、问答题略五、计算题1.解)(1088.23600212101210220522J RtI Q ⨯=⨯⨯⨯⎪⎭⎫ ⎝⎛==2.解:)(2201220)(111)(219219)A (12221219220W EI P W r I P W I R I P I r R E I E =⨯===⨯===⨯====+=+内负3.解:D 1:D 2=2:1S 1:S 2=4:1R 1:R 1=1:4又因为电压相等所以P 1:P 2=4:14.解:RI P 2= 5521⨯=I 476.522⨯=I )(11A I =)(2.12A I =⎪⎪⎩⎪⎪⎨⎧+=+=202101R r E I R r E I)(10Ω=r )(6V E =5.解:W=UIt=25×10×1×60=15000(J)Q= Rt2I =102×0.1×1×60 =600(J)§2-1串联电路一、填空题1.相等 =U 1+U 2=U 3+……总U =R 1+R 2+R 3+……总R 2.较大 电流 分压器 电压3.1:2 1:1 1:24.355.2006.串联 小于7.4.5V 0.9Ω二、选择题1．A 2．B 3．B 4．C 三、计算题1.解(1) 0.01(A)6006R R R U I 321==++= (2)1(V)1000.01IR U 2(V)2000.01IR U 3(V)3000.01IR U 332211=⨯===⨯===⨯==(3)1(w)0.0100101R I P 2(w)0.0200101R I P 3(w)0.0300101R I P 4-3234-222-4121=⨯⨯===⨯⨯===⨯⨯==2．解：触头滑到A 时，电压10(V)12600500U R R R R R U 321321=⨯=+++=滑到B 时，电压6(V)12600300U R R R R U 32132=⨯=++=的变化范围为6—10V 。

电阻串联练习题
1. 选择题：在电阻串联电路中，总电阻与各串联电阻之间的关系是什么？
A. 总电阻等于各串联电阻之和
B. 总电阻小于最小的串联电阻
C. 总电阻大于最大的串联电阻
D. 总电阻等于各串联电阻的倒数之和
正确答案：A
2. 填空题：若电阻R1=100Ω，R2=200Ω，R3=300Ω，这三个电阻串联后的总电阻R总为______Ω。

3. 计算题：在一串联电路中，已知电阻R1=120Ω，R2=240Ω，求该电路的总电阻R总，并计算当电流I=0.5A通过电路时，电路两端的电压U。

4. 选择题：在串联电路中，如果一个电阻的阻值增加，其他条件不变，那么电路的总电阻将如何变化？
A. 保持不变
B. 减少
C. 增加
D. 无法确定
正确答案：C
5. 填空题：如果电阻R1=150Ω，R2=50Ω，且它们串联在一个电路中，当电路中的电流为0.2A时，根据欧姆定律，电阻R1两端的电压U1为
______V。

6. 计算题：在一串联电路中，电阻R1=300Ω，R2=600Ω，求出电路的总电阻R总。

若电路两端的电压U总=24V，计算通过电阻R2的电流I2。

7. 选择题：串联电路中，如果所有电阻的阻值都相同，那么总电阻与
单个电阻的阻值之间的关系是什么？
A. 总电阻是单个电阻阻值的一半
B. 总电阻是单个电阻阻值的两倍
C. 总电阻等于单个电阻阻值
D. 总电阻是单个电阻阻值的n倍，其中n是电阻的数量
正确答案：D
8. 应用题：在一个串联电路中，电阻R1=220Ω，R2=330Ω，R3=470Ω。

如果电路两端的电压U总为12V，求电路中的总电流I总。

串联电路和并联电路练习题一、选择题1．电阻R1、R2、R3串联在电路中。

已知R1=10Ω、R3=5Ω，R1两端的电压为6V，R2两端的电压为12V，则A．电路中的电流为0．6AB．电阻R2的阻值为20ΩC．三只电阻两端的总电压为21VD．电阻R3消耗的电功率为3．6W2．如图1所示，电源和电压表都是好的，当滑片由a滑到b的过程中，电压表的示数都为U，下列判断正确的是A．a处接线断开B．触头P开路C．a、b间电阻丝开路D．b处接线开路3．在图2中,AB间的电压力30V，改变滑动变阻器触头的位置，可以改变CD间的电压，U CD的变化范围是[ ]A．0～10V B．0～20VC．10V～20V D．20V~30V4．如图3电路所示，当ab两端接入100V电压时，cd两端为20V;当cd两端接入100V电压时，ab两端电压为50V，则R1∶R2∶R3之比是［］A．4∶2∶1B．2∶1∶1C．3∶2∶1D．以上都不对5．在图4的电路中，U=8V不变，电容器电容C=200μF，R1∶R2=3∶5，则电容器的带电量为[ ]A．1×103C B．1×103CC．6×104C D．1．6×103C6．下列说法中正确的是[ ]A．电阻A与阻值无穷大的电阻B并联，电阻不变B．电阻A与导线B（不计电阻）并联，总电阻为零C．并联电路中任一支路的电阻都大于总电阻D．并联电路某一支路开路,总电阻为无穷大7．实验室中常用滑动变阻器来调节电流的大小,有时用一个不方便，须用两个阻值不同的滑动变阻器，一个作粗调（被调节的电流变化大），一个作微调（被调节的电流变化小）.使用时联接方式可以是串联，也可以是并联,如图5所示,则[ ]A．串联时,阻值大的变阻器作粗调B．串联时，阻值大的变阻器作微调C．并联时，阻值大的变阻器作微调D．并联时,阻值大的变阻器作粗调8．三根相同的电热丝分别全部串联和全部并联，它们发出相同的热量，所需通电时间之比为［］A．9∶1B．1∶9C．3∶1D．1∶39．如图6所示，L1，L2是两个规格不同的灯泡,当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变,现将变阻器的滑片P向右移动过程中L1和L2两灯的亮度变化情况是［］A．L1亮度不变，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变暗D．L1变暗，L2亮度不变10．如图7所示，R1＝2Ω，R2＝10Ω，R3＝10Ω,A、B两端接在电压恒定的电源上,则［］A．S断开时,R1与R2的功率之比为1∶5B．S闭合时通过R1与R2的电流之比为2∶1C．S断开与闭合两情况下，电阻R1两端的电压之比为2∶1D．S断开与闭合两情况下，电阻R2的功率之比为7∶1211．在图8所示的电路中。

电工基础电阻的串联、并联及混联练习题1串联电路则电压表的读数是 ______ ，电池组的内阻是 ___________ 。

二、选择题（每题2分，共16分）1、灯A 的额定电压为220V ，功率为200W 灯B 的额定电压为220V,功率是 、填空题：（每空1分，共25分） 1、在电阻串联电路中，各电阻上的电流 ；电路的总电压与分电压的关系为；电路的等效电阻与分电阻的关系为 2、电阻串联可获得阻值 电阻，可限制和调节电路中的的电压比U 1： U 2=可扩大电 R1 S3o —czb-n100W 若把它们串联接到 220V 电源上，则 ()oA.灯A 较亮B. 灯B 较亮C.两灯一样亮2、标明 100Q /40W 和 100Q /25W 的两个电阻串联时，允许加的最大电压()V 。

A. 40B.100C . 1403、如图所示， 开头S 闭合与打开时，电阻R 上电流之比为3: 1,贝U R 的阻值为（QoA 、120 B、60C、120填空4题 已知R i ：艮=1: 2。

若它们在电路中串联，则两电阻上 ；两电阻上的电流比I 仁丨2= ;它们消耗的功 率比P 1: F 2= 4、如图所示，R=2R ，R=2R, R 两端的电压为10V,则电源电动势E= （设电源内阻为零）。

120V4、给内阻为9k Q 、量程为1V 的电压表串联电阻后，量程扩大为 10V,贝U 串 联电阻为（ ）k Q o A. 1B. 90C. 81D.99三、计算题：（共59分）1、 3个电阻Ri=300Q, R=200Q, R a =100Q,串联后接到U=6V 的直流电源上。

试求：（1）电路中的电流；（2）各电阻上的电压降；（3）各个电阻所消耗的 功率。

2、 如图所示，R 1=100Q, R=200Q, R=300Q ，输入电压 U=12V,试求输出 电压U b 的变化范围。

V15 题 7 题5、如图所示, F 2=F 4，U A D =120V, U C E =80V,贝U A B 间电压 U A B =6、如图所示，电压表内阻很大，每个电池的电动势为1.5V ，内电阻为0.3 Q,3、设计分压电路，将一个电阻R=1000Q，满偏电流l g=1mA的电流计，改装成量程为3V的电压表。

电力电工基础习题（附答案）一、单选题（共66题，每题1分，共66分）1.不属于纯电阻器件的是（）。

A、日光灯B、白炽灯C、变阻器D、电炉正确答案：A2.视在功率用（）表示。

A、SB、RC、ID、C正确答案：A3.阻值随外加电压或电流的大小而改变的电阻叫（）。

A、固定电阻B、可变电阻C、线性电阻D、非线性电阻正确答案：D4.目前低压供电系统多数采用（）供电系统。

A、三相五线制B、单相制C、三相四线制D、三相三线制正确答案：C5.电容的国际单位是（）。

A、西门子B、法拉C、亨利D、欧姆正确答案：B6.交流电的周期越长，说明交流电（）。

A、变化越快B、不变C、变化越慢D、无法判断正确答案：C7.具有磁性的物体叫做（）。

A、磁体B、磁极C、磁性D、磁场正确答案：A8.在1V的电压下，1A电流所产生的电功率为（）W。

A、1B、2C、0.5D、4正确答案：A9.为提高功率因数常在感性负载两端（）。

A、并联电感B、串联电感C、串联电容器D、并联电容器正确答案：D10.电容器具有（）的性能。

A、阻高低频B、通低频C、通高低频D、通高频正确答案：D11.三相变压器二次侧的额定电压是指原边加额定电压时二次侧的（）电压。

A、空载相B、额定负载时的相C、空载线D、额定负载时的线正确答案：C12.交流电气设备的绝缘主要考虑的是交流电的（）。

A、瞬时值B、有效值C、最大值D、平均值正确答案：C13.电阻的单位符号表示为（）。

A、ΩB、FC、HD、S正确答案：A14.在交流纯电容电路中，电路的（）等于零。

A、瞬时功率B、无功功率C、视在功率D、有功功率正确答案：D15.导体传导电流的能力称为（）。

A、电阻B、电压C、电导D、电流正确答案：C16.交流电的电流或电压在变化过程的任一瞬间，都有确定的大小和方向，叫做交流电该时刻的（）。

A、瞬时值B、有效值C、最大值D、平均值正确答案：A17.（）是把其他形式能量转换成电能的装置。

《电工基础》习题集一、填空题1、电力系统中一般以大地为参考点，参考点的电位为（）电位。

2、欧姆定律一般可分为（）的欧姆定律和（）的欧姆定律。

3、部分电路的欧姆定律是用来说明电路中（）三个物理量之间关系的定律。

4、全电路欧姆定律，说明了回路中电流Ⅰ与电源电动势的代数和成（）比，而与回路中的（）及（）之和成反比。

5、导体电阻的单位是（），简称（），用符号（）表示，而电阻率则用符号（）表示。

6、已知电源电动势为E，电源的内阻压降为U0，则电源的端电压U=( )。

7、有一照明线路，电源端电压为２２０伏，负载电流为１００安，线路的总阻抗为０．２欧姆，那么负载端电压为（）伏。

8、串联电路中的（）处处相等，总电压等于各电阻上（）之和。

9、一只２２０伏１５瓦的灯泡与一只２２０伏１００瓦的灯泡串联后，接到２２０伏电源上，则（）瓦灯泡较亮，而（）瓦灯泡较暗。

10、１度电就是１千瓦的功率做功１小时所消耗的电量，所以它的单位又叫（）。

11、频率是单位时间内交流电重复变化的（）数。

12、某正弦交流电流，频率为５０赫，最大值为２０安，初相位为－４０°，此正弦交流电的瞬时值表达式为（）。

13、如果用交流电压表测量某交流电压，其读数为３８０伏，此交流电压的最大值为（）伏。

14、把一个１００欧的电阻元件接到频率为５０赫、电压为１０伏的正弦交流电源上，其电流为（）安。

15、有一电感Ｌ为０．０８亨的纯电感线圈，通过频率为５０赫的交流电流，其感抗XL＝（）欧。

如通过电流的频率为10000赫，其感抗XL＝( )欧。

16、一个１０微法的电容接在５０赫的交流电源上，其容抗XC＝（）欧，如接在2000赫的交流电源上，它的容抗XC＝（）欧。

17、某正弦交流电流为ｉ＝100sin（6280t- πω／4）毫安，它的频率ｆ＝（），周期Ｔ＝（）秒，解频率Ｗ＝（），最大值Im=（），有效值Ｉ＝（），初相位φ＝（）。

18、已知两交流电流分别为i１＝１５sｉｎ（３１４t＋４５°）安，i２＝１０s ｉｎ（３１４ｔ－３０°）安，它们的相位差为（）。

电工基础电阻的串联、并联及混联练习题1串联电路一、填空题：（每空1分，共25分）1、在电阻串联电路中，各电阻上的电流_________；电路的总电压与分电压的关系为____________________________________________；电路的等效电阻与分电阻的关系为______________________________________________。

2、电阻串联可获得阻值________电阻，可限制和调节电路中的_________还可扩大电表测量____________的量程。

选择题3 填空4题3、两个电阻R1和R2，已知R1：R2=1：2。

若它们在电路中串联，则两电阻上的电压比U1：U2=______；两电阻上的电流比I1：I2=______；它们消耗的功率比P1：P2=________。

4、如图所示，R1=2R2，R2=2R3，R2两端的电压为10V，则电源电动势E=_______（设电源内阻为零）。

5题 7题5、如图所示，R2=R4，UAD=120V，UCE=80V，则A、B间电压UAB=__________V。

6、如图所示，电压表内阻很大，每个电池的电动势为1.5V，内电阻为0.3Ω，则电压表的读数是______，电池组的内阻是___________。

二、选择题(每题2分，共16分)1、灯A的额定电压为220V，功率为200W，灯B的额定电压为220V，功率是100W，若把它们串联接到220V电源上，则（）。

A. 灯A较亮B.灯B较亮C. 两灯一样亮2、标明100Ω/40W和100Ω/25W的两个电阻串联时，允许加的最大电压（）V。

A．40 B.100 C．1403、如图所示，开头S闭合与打开时，电阻R上电流之比为3：1，则R的阻值为（）Ω。

A、120B、60C、1204、给内阻为9kΩ、量程为1V的电压表串联电阻后，量程扩大为10V，则串联电阻为（） kΩ。

A. 1B. 90C. 81D.99三、计算题：（共59分）1、3个电阻R1=300Ω，R2=200Ω，R3=100Ω，串联后接到U=6V的直流电源上。

第四节电阻的串联、并联练习一、选择题1、如图所示，电源电压不变，当开关S闭合时，电表示数的变化情况是( ).A．电流表、电压表示数均变大 B．电流表、电压表示数均变小C．电压表示数变大，电流表示数变小 D．电压表示数变小，电流表示数变大2、A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则加在A、B上的电压U A、U B和通过A、B的电流I A、I B间的关系正确的是（）A． I A=I B B． I A >I B C． U A=U B D． U A>U B3、小明同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）A．通过导体a的电流与其两端的电压成正比 B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1AD．将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0．2A4、小明同学用图所示的电路研究电流跟电阻的关系。

在实验过程中，当A、B两点间的电阻由5Ω更换为l0Ω后，他下一步的操作是 ( )A．记录电流表和电压表的示数 B．将变阻器滑片向左移动C．将变阻器滑片向右移动 D．增加电池的节数5、图为小明的实验电路。

当闭合开关S，将滑动变阻器的滑片 P向右滑动时，观察到的现象是（）A．电压表的示数减小，电流表的示数增大 B．电压表的示数增大，电流表的示数减小C．电压表和电流表的示数都增大 D．电压表和电流表的示数都减小6、如图所示，电源电压恒定，当S接a时，电流表A1与A2的示数之比为3：5：当S接b时，电流表A1与A2的示数之比为2：3，则R2与R3的电阻之比为（）A．9：10 B．4：3 C．3：4 D 5：27、如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。
