3.4串联和并联电路

串联电路与并联电路的特点串联电路和并联电路是电路中常见的两种基本电路连接方式。

它们的连接方式不同，因此也会导致一些不同的特点和应用场景。

下面将详细介绍串联电路和并联电路的特点。

一、串联电路的特点串联电路是指将电器设备或元件依次连接在同一电路上，电流只能在电路中依次通过每个元件，形成只有一个通路的电路。

1. 电流相等：在串联电路中，电流只能沿着一条路径流动，因此整个电路中的电流大小是相等的。

这是因为没有其他分支可以分流电流。

2. 电压分配：在串联电路中，电压会依次分配到每个元件上。

根据电压分压原理，电源的总电压将分配给每个串联元件，所以每个元件的电压之和等于总电压。

3. 总阻抗等于各个元件阻抗之和：在串联电路中，电阻或其他电器设备依次连接，它们的阻抗在电路中被加总。

所以，串联电路的总阻抗等于每个元件阻抗的总和。

4. 应用场景：串联电路常用于需要电流依次通过多个元件的场景，例如电灯串联连接在同一电路中，或多个电源串联的应用情况。

二、并联电路的特点并联电路是指将电器设备或元件同时连接在一个电路中，电流可以同时从电源通过每个元件，形成多个并行通路的电路。

1. 电压相等：在并联电路中，每个元件的两端都连接到电源的正负极，因此每个元件的两端电压相等，与电源提供的电压相等。

2. 总电流等于各个分支电流之和：在并联电路中，电流可以通过每个元件而不受限制，因此并联电路中的总电流等于各个分支电流之和。

3. 总阻抗等于各个分支阻抗之和的倒数：在并联电路中，电流可选择通过多个分支，所以电流选择最低阻抗路径通过。

并联电路的总阻抗等于各个分支阻抗的倒数之和。

4. 应用场景：并联电路常用于需要电流分流的场景，例如在房间中的多个电灯并联连接在同一电路中，或者多个电器设备并联连接在相同的电源下。

总结：串联电路的特点是电流相等、电压分配和总阻抗等于各个元件阻抗之和；并联电路的特点是电压相等、总电流等于各个分支电流之和以及总阻抗等于各个分支阻抗之和的倒数。

串联电路与并联电路的区别电路是电流流动的路径，它包括串联电路和并联电路两种基本的电路连接方式。

串联电路是指电流依次通过多个电器元件，而并联电路则是指电流分别通过多个电器元件。

串联电路与并联电路在连接方式、电流分布、电压分布和总电阻等方面都存在着一定的区别。

1. 连接方式串联电路的连接方式是将电器元件依次排列在电路中，正极与负极相连，形成一个电路环，电流沿着同一路径流动。

而并联电路的连接方式是将电器元件的正极和负极分别连接在一起，形成一个平行的电路结构，电流在这些元件间分别通过。

2. 电流分布串联电路中电流的大小是相等的。

这是因为电流只能沿着一个路径流动，所以通过每个电器元件的电流都是相同的。

而并联电路中的电流分布则不同，电流会根据电器元件的电阻大小而有所差异。

电阻较小的电器元件会有更大的电流通过，而电阻较大的电器元件则会有较小的电流通过。

3. 电压分布在串联电路中，电压分布是不同电器元件电压之和。

这是因为电压在各个电器元件间按照其电阻来分配。

而在并联电路中，各个电器元件间的电压是相等的。

这是因为电压会平均分配给每个电器元件，使得它们之间的电压保持一致。

4. 总电阻在串联电路中，电器元件的电阻会相互叠加，从而导致总电阻的增加。

也就是说，串联电路中的总电阻等于各个电器元件电阻的总和。

而在并联电路中，总电阻是根据电器元件的倒数求和得到的。

总电阻小于各个电器元件电阻的倒数之和。

串联电路和并联电路的区别在于其电流分布、电压分布和总电阻的计算方式不同。

串联电路中电流和电压分布不均匀，总电阻为各个电器元件电阻之和；而并联电路中电流和电压分布均匀，总电阻为各个电器元件电阻倒数之和。

根据电器元件的不同连接方式，可以根据具体需求选择串联电路或并联电路来搭建电路。

串联电路和并联电路

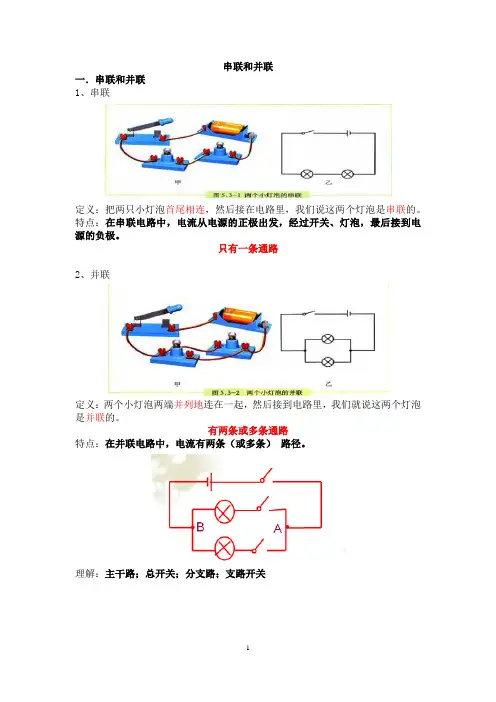

1.串联电路
定义:用电器首尾依次连接在电路中
特点:电路只有一条路径,任何一处断路都会出现断路。

故障排除方法之一:用一根导线逐个跨接开关、用电器，如果电路形成通路，就说明被短接的那部分接触不良或损坏。

千万注意:绝对不可用导线将电源短路。

串联电路电压规律:串联电路两端的总电压等于各用电器两端电压之和，
即:U=U1+U2
U1∶U2∶U3=IR1∶IR2∶IR3=R1∶R2∶R3
P1∶P2∶P3=I刀1∶I刀2∶I刀3=R1∶R2∶R3
串联电路的特点:
串联电路电流规律:I=I1=I2
2.并联电路
定义:并联电路是使在构成并联的电路元件间电流有一条以上的相互独立通路，为电路组成二种基本的方式之一。

(例如，一个包含两个电灯泡和一个9 V电池的简单电路。

若两个电灯泡分别由两组导线分开地连接到电池，则两灯泡为并联。

特点:电路有多条路径,每一条电路之间互相独立，有一个电路元件短路则会造成电源短路。

单位:在这里可测量的变量是R电阻单位欧姆(Ω)，I电流单位安培(A)(库仑每秒)和V电压单位伏特(V)(焦耳每库仑)。

并联电路中用导线连接在电源两极的任意两点间的电压相等。

电路中每个环路中的电流由欧姆定律得出: 电压并联电路中各电阻的电压与总电压相同。

串联电路和并联电路2．小量程电流计Ⓖ（表头）的三个参数3．电压表的改装（2）改装的方法：给电流计串联一个较大的电阻，分担一个较大的电压U R，如图所示。

2．电流表的改装（1）改装原因：电流计的满偏电流I g很小，不能直接用来测大电流。

（2）改装方法：给电流计并联一个较小的电阻，分担较大的电流I R，如图所示。

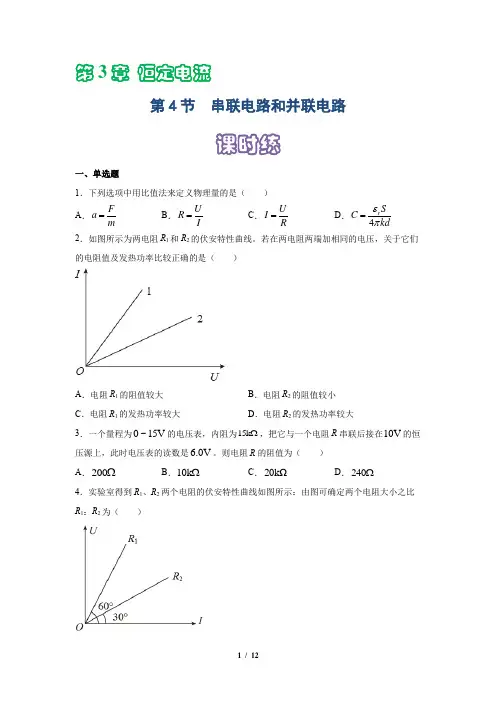

[思考判断]（1）并联电路的总电阻小于其中任一支路的电阻。

（√）（2）两个电阻并联时，其中一个电阻增大则总电阻变小。

（×）（3）若将分流电阻并联在电流表两端改装成电流表后，分流电阻和电流表两端的电压相等。

（√）三、核心探究核心要点1 对串、并联电路的理解[要点归纳]1．串联电路、并联电路总电阻的比较串联电路的总电阻R总并联电路的总电阻R总不同点n个相同电阻R串联，总电阻R总＝nRn个相同电阻R并联，总电阻R总＝RnR总大于任一电阻阻值R总小于任一电阻阻值一个大电阻和一个小电阻串联时，总电阻接近大电阻一个大电阻和一个小电阻并联时，总电阻接近小电阻相同点多个电阻无论串联还是并联，其中任一电阻增大或减小，总电阻也随之增大或减小2．电路化简的原则（1）无电流的支路化简时可去除。

（2）等电势的各点化简时可合并。

（3）理想导线可任意长短。

（4）理想电流表可认为短路，理想电压表可认为断路。

（5）电压稳定时电容器可认为断路。

[试题案例][例1]（多选）一个T形电路如图所示，电路中的电阻R1＝10 Ω，R2＝120 Ω，R3＝40 Ω。

另有一测试电源，电动势为100 V，内阻忽略不计，则（）A．当CD端短路时，AB之间的等效电阻是40 ΩB．当AB端短路时，CD之间的等效电阻是40 ΩC．当AB两端接通测试电源时，CD两端的电压为80 VD．当CD两端接通测试电源时，AB两端的电压为80 V思路点拨①“短路”时相当于用导线相连。

测“电压”时，相当于“断路”。

②画出等效电路图，灵活应用串、并联特点。

解析当CD端短路时，等效电路如图甲所示，R123＝R1＋R2R3R2＋R3＝40 Ω，选项A正确；同理可得选项B错误；当AB两端接通测试电源时，等效电路如图乙所示，根据欧姆定律得I＝ER1＋R3＝10010＋40A ＝2 A，所以U CD＝IR3＝80 V，故选项C正确；同理可得选项D错误。

串联电路和并联电路电路是由电源、导体和负载等元件组成的电气装置。

根据元件的连接方式和排布，电路可以分为串联电路和并联电路两种。

一、串联电路串联电路是将电源、导体和负载等元件依次连接起来，形成线性的电路连接方式。

在串联电路中，电流只能在电路中沿着一条路径流动。

串联电路中的元件共享相同的电流值。

当电源施加电压时，电流会依次通过每个元件，同时受到元件内部电阻的阻碍。

因此，串联电路中的元件会呈现相加的特性，即总电阻等于各个单独电阻的总和。

串联电路的特点是电流相同，电压分布不均匀。

例如，在一个串联电路中，如果某个元件的电阻增大，那么整个电路的总电阻也会增大，导致电路中的电流减小。

二、并联电路并联电路是将电源、导体和负载等元件平行连接在一起，形成多个共享电压的连接方式。

在并联电路中，电流可以选择不同的路径流动。

并联电路中的元件共享相同的电压值。

当电源施加电压时，各个元件会同时感受到相同的电压作用，但电流则会根据元件的阻抗不同而分流。

因此，并联电路中的元件会呈现相加的特性，即总电流等于各个分流的电流之和。

并联电路的特点是电压相同，电流分布不均匀。

例如，在一个并联电路中，如果其中一个元件的电阻增大，那么整个电路的总电阻会减小，导致电路中的电流增大。

三、串并联混合电路现实中的电路往往是串联和并联的混合连接方式，称为串并联混合电路。

在串并联混合电路中，可以通过将串联电路和并联电路相互连接来实现特定的电路功能。

串并联混合电路的特点是需要根据电路需求来设计连接方式和元件的数值。

通过巧妙地组合串联和并联的元件，可以实现不同的电阻、电流和电压分布。

四、应用领域串联电路和并联电路都有各自的应用领域。

串联电路常用于需要限制电流的场合，如电源供电、电压调整等；并联电路常用于需要共享电压的场合，如并联电池充电、平行电路等。

总结串联电路和并联电路是电路中常见的两种连接方式，分别具有不同的电流和电压特性。

了解串联电路和并联电路的原理和特点，可以更好地理解电路中元件的相互作用和电流分布。
