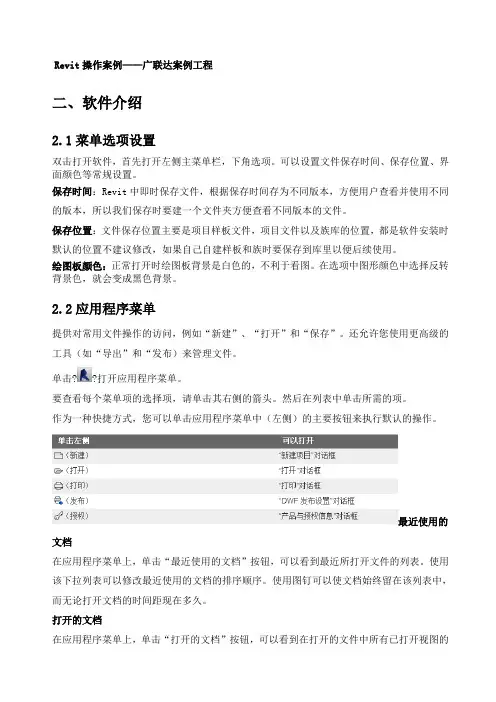

Revit操作案例——广联达案例工程二、软件介绍2.1菜单选项设置双击打开软件，首先打开左侧主菜单栏，下角选项。
可以设置文件保存时间、保存位置、界面颜色等常规设置。
保存时间：Revit中即时保存文件，根据保存时间存为不同版本，方便用户查看并使用不同的版本，所以我们保存时要建一个文件夹方便查看不同版本的文件。
保存位置：文件保存位置主要是项目样板文件，项目文件以及族库的位置，都是软件安装时默认的位置不建议修改，如果自己自建样板和族时要保存到库里以便后续使用。
绘图板颜色：正常打开时绘图板背景是白色的，不利于看图。
在选项中图形颜色中选择反转背景色，就会变成黑色背景。
2.2应用程序菜单提供对常用文件操作的访问，例如“新建”、“打开”和“保存”。
还允许您使用更高级的工具（如“导出”和“发布）来管理文件。
单击??打开应用程序菜单。
要查看每个菜单项的选择项，请单击其右侧的箭头。
然后在列表中单击所需的项。
作为一种快捷方式，您可以单击应用程序菜单中（左侧）的主要按钮来执行默认的操作。
最近使用的文档在应用程序菜单上，单击“最近使用的文档”按钮，可以看到最近所打开文件的列表。
使用该下拉列表可以修改最近使用的文档的排序顺序。
使用图钉可以使文档始终留在该列表中，而无论打开文档的时间距现在多久。
打开的文档在应用程序菜单上，单击“打开的文档”按钮，可以看到在打开的文件中所有已打开视图的列表。
从列表中选择一个视图，以在绘图区域中显示。
快速访问工具栏快速访问工具栏包含一组默认工具。
您可以对该工具栏进行自定义，使其显示您最常用的工具。
主要包括打开、保存、撤销、注释、字体、三维、剖面，切换视图等常用命令。
2.3软件操作1.新建项目新建项目有三种方式。
第一种，打开软件初始界面有直接的新建项目。
第二种打开应用程序菜单栏，选择新建项目。
第三种就是直接在软件操作界面打开项目样板文件，直接建立项目。
2.样板文件的选择：通常revit设计时建筑和结构是分开的，所以建筑师和结构师分别采用不同的样板文件。

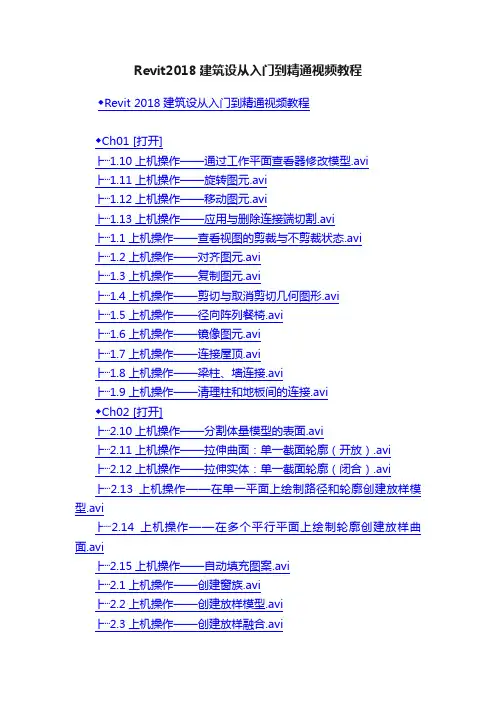

Revit2018建筑设从入门到精通视频教程◆Revit 2018建筑设从入门到精通视频教程◆Ch01 [打开]├┈1.10上机操作——通过工作平面查看器修改模型.avi├┈1.11上机操作——旋转图元.avi├┈1.12上机操作——移动图元.avi├┈1.13上机操作——应用与删除连接端切割.avi├┈1.1上机操作——查看视图的剪裁与不剪裁状态.avi├┈1.2上机操作——对齐图元.avi├┈1.3上机操作——复制图元.avi├┈1.4上机操作——剪切与取消剪切几何图形.avi├┈1.5上机操作——径向阵列餐椅.avi├┈1.6上机操作——镜像图元.avi├┈1.7上机操作——连接屋顶.avi├┈1.8上机操作——梁柱、墙连接.avi├┈1.9上机操作——清理柱和地板间的连接.avi◆Ch02 [打开]├┈2.10上机操作——分割体量模型的表面.avi├┈2.11上机操作——拉伸曲面：单一截面轮廓（开放）.avi├┈2.12上机操作——拉伸实体：单一截面轮廓（闭合）.avi├┈2.13上机操作——在单一平面上绘制路径和轮廓创建放样模型.avi├┈2.14上机操作——在多个平行平面上绘制轮廓创建放样曲面.avi├┈2.15上机操作——自动填充图案.avi├┈2.1上机操作——创建窗族.avi├┈2.2上机操作——创建放样模型.avi├┈2.3上机操作——创建放样融合.avi├┈2.4上机操作——创建放样融合体量模型.avi├┈2.5上机操作——创建拉伸模型.avi├┈2.6上机操作——创建嵌套族.avi├┈2.7上机操作——创建融合模型.avi├┈2.8上机操作——创建旋转模型.avi├┈2.9上机操作——创建旋转体量模型.avi◆Ch03 [打开]├┈3.10上机操作——利用【放置点】工具绘制地形表面.avi ├┈3.11上机操作——设置项目地点.avi├┈3.11上机操作——设置项目地点.avi├┈3.1工业厂区规划设计--场地设计与概念体量建模.avi├┈3.2工业厂区规划设计--景观小品与植物设计.avi├┈3.3上机操作——编辑标高.avi├┈3.4上机操作——编辑轴网.avi├┈3.5上机操作——创建标高.avi├┈3.6上机操作——创建建筑地坪.avi├┈3.7上机操作——创建园路和健身场地.avi├┈3.8上机操作——创建轴网.avi├┈3.9上机操作——导入测量点文件建立地形表面.avi◆Ch04 [打开]├┈4.10上机操作——生成二层和三层建筑墙与门窗.avi├┈4.11上机操作——生成一层结构墙与门窗.avi├┈4.12上机操作——添加负筋.avi├┈4.13上机操作——添加基础钢筋.avi├┈4.14上机操作——添加墙筋.avi├┈4.15上机操作——添加柱筋.avi├┈4.16上机操作——轴网转化.avi├┈4.17上机操作——自动添加钢筋.avi├┈4.1机操作——添加区域板筋.avi├┈4.2上机操作——承台转化.avi├┈4.3上机操作——第一层（地梁）与第二层梁转化.avi ├┈4.4上机操作——第一层结构柱转化.avi├┈4.5上机操作——顶层楼板的【一键成板】操作.avi ├┈4.6上机操作——二层楼板的【一键成板】操作.avi ├┈4.7上机操作——利用速博插件添加梁钢筋.avi├┈4.8机操作——链接CAD并建立标高.avi├┈4.9上机操作——三层楼板的【一键成板】操作.avi ◆Ch05 [打开]├┈5.10上机操作——添加用作装饰与承载的建筑柱.avi ├┈5.11上机操作——修改窗.avi├┈5.12上机操作——修改门.avi├┈5.1上机操作——创建基本墙体.avi├┈5.2上机操作——创建异形墙.avi├┈5.3上机操作——使用幕墙嵌板族.avi├┈5.4上机操作——使用幕墙系统.avi├┈5.5上机操作——添加窗.avi├┈5.6上机操作——添加门.avi├┈5.7上机操作——添加幕墙竖挺.avi├┈5.8上机操作——添加幕墙网格.avi├┈5.9上机操作——添加用作墙垛子的建筑柱.avi◆Ch06 [打开]├┈6.10上机操作——创建屋檐底板.avi├┈6.11上机操作——房间、房间分隔与标记房间.avi ├┈6.12上机操作——添加封檐板.avi├┈6.13上机操作——添加檐槽.avi├┈6.1上机操作——别墅建筑楼板设计.avi├┈6.2上机操作——创建别墅迹线屋顶.avi├┈6.3上机操作——创建电梯井.avi├┈6.4上机操作——创建拉伸屋顶.avi├┈6.5上机操作——创建老虎窗洞口.avi├┈6.6上机操作——创建面屋顶.avi├┈6.7上机操作——创建平屋顶.avi├┈6.8上机操作——创建坡度屋顶（反口）.avi├┈6.9上机操作——创建人字形迹线屋顶.avi◆Ch07 [打开]├┈7.1上机操作——Revit异形坡道设计.avi├┈7.2上机操作——创建室内“圆心-端点”螺旋楼梯.avi ├┈7.3上机操作——创建室外直楼梯.avi├┈7.4上机操作——创建悬挂式雨蓬.avi├┈7.5上机操作——创建悬挑式雨蓬.avi├┈7.6上机操作——创建阳台栏杆.avi├┈7.7上机操作——创建异形楼梯.avi├┈7.8上机操作——利用“族库大师”设计直线楼梯.avi ├┈7.9上机操作——族库大师坡道设计.avi◆Ch08 [打开]├┈8.1上机操作——编辑材质.avi├┈8.2上机操作——创建相机视图.avi├┈8.3上机操作——创建新材质.avi├┈8.4上机操作——赋予材质、贴花给模型.avi├┈8.5上机操作——设置项目方向、设置阴影效果.avi ├┈8.6上机操作——室内场景渲染.avi├┈8.7上机操作——一天日光研究.avi├┈8.7上机操作——室外场景渲染.avi├┈8.8上机操作——照明日光研究.avi◆Ch09 [打开]├┈9.1上机操作——处理场地视图.avi├┈9.2上机操作——传递项目标准.avi├┈9.3上机操作——创建大样图.avi├┈9.4上机操作——创建建筑立面图.avi├┈9.5上机操作——创建建筑平面图.avi├┈9.6上机操作——创建建筑剖面图.avi├┈9.7上机操作——创建总平面图.avi├┈9.8上机操作——打印图纸.avi├┈9.9上机操作——导出文件.avi◆Ch10 [打开]├┈10.10.avi├┈10.1上机操作——创建一层室内陆板.avi├┈10.2上机操作——顶棚层（包含屋顶）结构设计.avi├┈10.3上机操作——二层结构设计.avi├┈10.4上机操作——房檐反口及阳台花架设计.avi├┈10.5上机操作——基础设计.avi├┈10.6上机操作——建筑楼梯设计.avi├┈10.7上机操作——建筑墙体及门窗设计.avi├┈10.8上机操作——阳台栏杆坡道及台阶设计.avi├┈10.9上机操作——一层结构设计.avi◆赠送2016软件基础操作视频 [打开]◆建模大师介绍视频 [打开]├┈001.18分钟完成教学楼建筑结构建模.mp4├┈002.族库大师V2.0教程.mp4├┈003.族库大师功能演示.mp4├┈004.族库大师介绍视频.mp4◆视图操控技巧 [打开]├┈015.查看视图的剪裁与不剪裁状态.avi├┈016.分析模型中的图元显示与隐藏.avi├┈017.几种图元的基本选择方法.avi├┈018.利用ViewCube操控视图.avi├┈019.利用功能区选项卡命令——在视图中显示与隐藏图元.avi ├┈020.利用全导航栏操控视图.avi├┈021.利用视图控制栏命令——在视图中显示与隐藏图元.avi ├┈022.利用鼠标+键盘快捷键操控视图.avi├┈023.视图窗口的操作.avi├┈024.图元的显示与隐藏操作.avi├┈025.显示选项设置.avi├┈026.选择基线图元.avi├┈027.选择锁定的图元.avi├┈028.执行右键菜单命令——在视图中显示或隐藏图元.avi ├┈029.注释标记的显示与隐藏.avi◆软件安装与界面认识 [打开]├┈005.【打开】Revit项目文件.avi├┈006.【新建】Revit项目文件.avi├┈007.【族】组的操作.avi├┈008.Revit 2018软件官网下载方法.avi├┈009.revit 工作界面认识.avi├┈010.安装Revit.avi├┈012.如何在Revit中启动脱机帮助文档.avi├┈013.下载并安装Revit 中文帮助文档.avi├┈014.注册与激活RevitRevit.avi大小14.0G字节.。

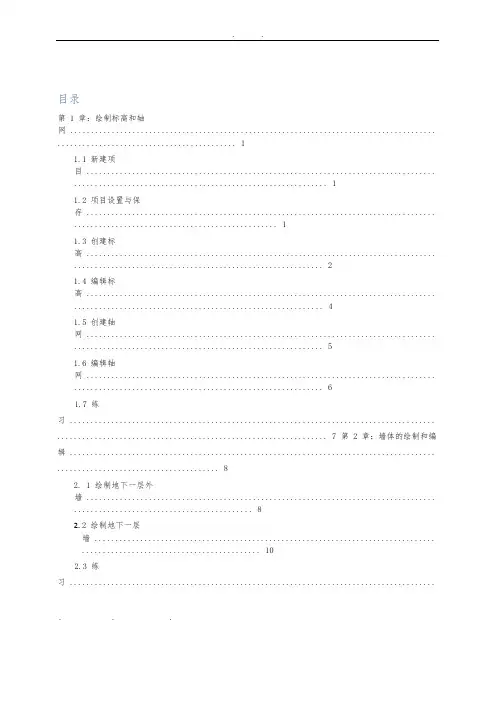

目录第 1 章：绘制标高和轴网 ........................................................................................ . (1)1.1 新建项目 .................................................................................... (1)1.2 项目设置与保存 .................................................................................... (1)1.3 创建标高 .................................................................................... (2)1.4 编辑标高 .................................................................................... (4)1.5 创建轴网 .................................................................................... (5)1.6 编辑轴网 .................................................................................... (6)1.7 练习 ......................................................................................................................................................... 7 第 2 章：墙体的绘制和编辑 ........................................................................................ (8)2. 1 绘制地下一层外墙 .................................................................................... (8)2.2 绘制地下一层墙 .................................................................................. (10)2.3 练习 ........................................................................................ . . ................................................................ 11 第 3 章：门窗和楼板 ........................................................................................ . (12)3.1插入地下一层门 ................................................................................. (12)3.2放置地下一层的窗 ................................................................................. (14)3.3 窗编辑‐定义窗台高 .................................................................................. (14)3. 4 创建地下一层楼板 .................................................................................... (15)3.5 复制地下一层外墙 .................................................................................. (17)3.6 编辑首层外墙 .................................................................................... (19)3. 7 绘制首层墙 .................................................................................... (21)3.8 插入和编辑门窗 .................................................................................. (22)3.9创建首层楼板 .................................................................................... (23)3.10整体复制首层构件 .................................................................................... (27)3.11编辑二层外墙 .................................................................................... (28). . .3.12绘制二层墙 .................................................................................... (30)3.13插入和编辑门窗 .................................................................................... (31)3.14编辑二层楼板 .................................................................................... (32)3.15练习 .............................................................................................................................................. 36 第 4 章：玻璃幕墙 .................................................................................... (37)4.1实例应用 ...................................................................................... (37)4.2练习 ............................................................................................................................................ 39 第 5 章：屋顶 ...................................................................................... (40)5.1 创建拉伸屋顶 .................................................................................... (40)5. 2 修改屋顶 .................................................................................... (41)5. 3 二层多坡屋顶 .................................................................................... (42)5.4 三层多坡屋顶 .................................................................................................................................. 44 第 6 章：楼梯和扶. . .手 ...................................................................................... (46)6.1 创建室外楼梯 ...................................................................................... .. (46)6. 2 用梯段命令创建楼梯 .................................................................................... (47)6. 3 编辑踢面和边界线 .................................................................................... (50)6. 4 多层楼梯 .................................................................................... (50)6. 5 坡道 .................................................................................... (51)6. 6 带边坡的坡道 .................................................................................... (52)6. 7 主入口台阶 .................................................................................... (54)6.8 地下一层台阶 .................................................................................. (55)6.9 练习 ....................................................................................................................................................... 55 第 7 章：柱、梁和结构构件 ........................................................................................ (56)7.1 地下一层平面结构柱 .................................................................................. (56). . .7. 2 一层平面结构柱 .................................................................................... (56)7.3 二层平面建筑柱 .................................................................................. (57)7.4 练习 ........................................................................................ ............................................................... 58 第 8 章：建模型 ........................................................................................ .. (58)8.1 二层雨篷玻璃 .................................................................................. (58)8. 2 二层雨篷工字钢梁 .................................................................................... (58)8.3 地下一层雨篷 .................................................................................. (60)8.4 练习 ........................................................................................ ............................................................... 63 第 9 章：场地 ........................................................................................ . (64)9.1 地形表面 .................................................................................. (64)9.2建筑地坪 ................................................................................. (66)9.3地形子面域（道路） ............................................................................... (67). . .9.4场地构件 ................................................................................. (68). . .第1章：绘制标高和轴网概述：标高用来定义楼层层高及生成平面视图，标高不是必须作为楼层层高；轴网用于为构件定位，在Revit 中轴网确定了一个不可见的工作平面。
REVIT基本操作教程图元的基本操作基本绘制命令辅 助 操 作编 辑 工 具Revit的基本操作命令和工具学习目标（1）熟悉图元选择和过滤的方法。
（2）掌握图元的绘制和编辑方法。
（3）掌握参照平面的创建方法。
（4）熟悉临时尺寸的标注方法。
Revit 2016提供了强大图形绘制与编辑命令，便于用户灵活快捷地修改、编辑图形。
掌握基本的绘制与编辑命令的用法，是绘制建筑工程三维模型的基础。
在使用Revit2016进行建筑绘图时，单纯使用绘图命令或绘图工具只能绘制一些基本的图形对象。
为了绘制复杂的图形，很多情况下都必须借助于图形编辑命令，其中使用得较多的命令有移动、旋转、复制、镜像和偏移等。
Part 1图元的基本操作图元的基本操作在用Revit 2016进行三维建筑模型设计时，图元操作既是建模过程中极其重要的基本操作，也是进行构件编辑和修改的基础。
图元操作主要包括图元的选择和图元的过滤。
图元的选择图元的过滤在对图元进行编辑操作时首先要确定编辑对象，即在图形中选择若干图元对象构成选择集。
图元的选择是设计中最基本的操作，和其他的CAD设计软件一样，为了提高选择的速度和准确性，Revit 2016提供了多种选择图元的方式，常用的选择方式有以下几种。
单选交叉窗选窗选Tab键选择557085406080单选在图元上直接单击进行选择的方式称为单选，它是最常用的图元选择方式。
在视图中移动光标到某一构件图元上，当该图元高亮显示时单击，即可选中该图元，如图5-1所示。
此外，当按住Ctrl键且光标箭头右上角出现“＋”时，连续单击选取相应的图元，即可一次选择多个图元，如图5-2所示。
单选提示：当单击选择某一构件图元后，右击并在弹出的快捷菜单中选择“选择全部实例”命令，系统即可自动选择所有相同类型的图元。
窗选窗选(窗口选取）是以指定对角点的方式定义矩形选取范围的一种选取方法。
Revit 2016窗选的操作方式与AutoCAD相似，即只有被完全包含在矩形框中的图元才会被选中，而只有一部分进入矩形框中的图元将不会被选中。
