运动控制器

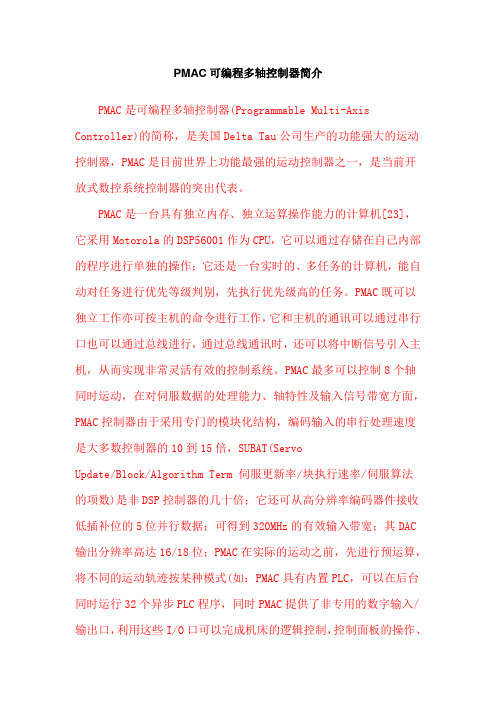

PMAC可编程多轴控制器简介
PMAC是可编程多轴控制器(Programmable Multi-Axis Controller)的简称，是美国Delta Tau公司生产的功能强大的运动控制器，PMAC是目前世界上功能最强的运动控制器之一，是当前开放式数控系统控制器的突出代表。

PMAC是一台具有独立内存、独立运算操作能力的计算机[23]，它采用Motorola的DSP56001作为CPU，它可以通过存储在自己内部的程序进行单独的操作；它还是一台实时的、多任务的计算机，能自动对任务进行优先等级判别，先执行优先级高的任务。

PMAC既可以独立工作亦可按主机的命令进行工作，它和主机的通讯可以通过串行口也可以通过总线进行，通过总线通讯时，还可以将中断信号引入主机，从而实现非常灵活有效的控制系统。

PMAC最多可以控制8个轴同时运动，在对伺服数据的处理能力、轴特性及输入信号带宽方面，PMAC控制器由于采用专门的模块化结构，编码输入的串行处理速度是大多数控制器的10到15倍，SUBAT(Servo
Update/Block/Algorithm Term 伺服更新率/块执行速率/伺服算法的项数)是非DSP控制器的几十倍；它还可从高分辨率编码器件接收低插补位的5位并行数据；可得到320MHz的有效输入带宽；其DAC 输出分辨率高达16/18位；PMAC在实际的运动之前，先进行预运算，将不同的运动轨迹按某种模式(如：PMAC具有内置PLC，可以在后台同时运行32个异步PLC程序，同时PMAC提供了非专用的数字输入/输出口，利用这些I/O口可以完成机床的逻辑控制，控制面板的操
作、位置反馈、手轮及主轴的操作等。

运动控制系统的组成运动控制系统是指通过控制电机、伺服电机、步进电机等执行器，实现机械运动的系统。

它由多个组成部分构成，下面将逐一介绍。

1. 控制器控制器是运动控制系统的核心部分，它负责接收来自传感器的反馈信号，计算出控制信号，再将信号发送给执行器。

控制器的种类有很多，常见的有PLC、单片机、DSP等。

2. 传感器传感器是用来感知机械运动状态的装置，它可以将机械运动转化为电信号，再通过控制器进行处理。

常见的传感器有编码器、光电开关、压力传感器等。

3. 电机电机是运动控制系统中最常用的执行器，它可以将电能转化为机械能，实现机械运动。

常见的电机有直流电机、交流电机、步进电机、伺服电机等。

4. 驱动器驱动器是用来控制电机运动的装置，它可以将控制信号转化为电能，再通过电机实现机械运动。

常见的驱动器有直流电机驱动器、交流电机驱动器、步进电机驱动器、伺服电机驱动器等。

5. 机械结构机械结构是运动控制系统中最基础的部分，它由各种机械零件组成，用来实现机械运动。

常见的机械结构有滑动轨道、旋转轴、传动装置等。

6. 人机界面人机界面是用来与运动控制系统进行交互的装置，它可以显示机械运动状态、控制参数等信息，同时也可以接收操作者的指令。

常见的人机界面有触摸屏、键盘、鼠标等。

7. 通信接口通信接口是用来与其他设备进行数据交换的装置，它可以将控制信号、反馈信号等信息传输给其他设备，同时也可以接收其他设备的指令。

常见的通信接口有串口、以太网口、CAN总线等。

运动控制系统由控制器、传感器、电机、驱动器、机械结构、人机界面和通信接口等多个组成部分构成。

每个部分都有其独特的功能和作用，只有将它们合理地组合起来，才能实现高效、稳定的机械运动。

第1篇一、实验背景随着科技的不断发展，运动控制技术已成为现代工业、军事、医疗等领域的关键技术之一。

运动控制系统通过对运动物体的位置、速度、加速度等参数进行精确控制，实现各种复杂运动任务。

本实验旨在通过对运动控制系统的设计与实现，掌握运动控制的基本原理和方法。

二、实验目的1. 理解运动控制系统的基本原理和组成；2. 掌握运动控制系统的设计方法；3. 学习运动控制系统的实现技术；4. 培养实际操作能力和创新能力。

三、实验内容本实验主要分为以下几个部分：1. 运动控制系统概述：介绍运动控制系统的基本概念、组成、分类和特点。

2. 运动控制器：学习运动控制器的种类、原理、功能和性能指标。

3. 运动控制算法：研究常用的运动控制算法，如PID控制、模糊控制、自适应控制等。

4. 运动控制系统设计：根据实际需求，设计运动控制系统，包括系统结构、参数选择和算法实现。

5. 运动控制系统实现：利用运动控制器和实验平台，实现运动控制系统，并进行实验验证。

四、实验步骤1. 运动控制系统概述：- 学习运动控制系统的基本概念和组成；- 了解运动控制系统的分类和特点；- 分析运动控制系统的应用领域。

2. 运动控制器：- 学习运动控制器的种类、原理和功能；- 分析运动控制器的性能指标和选择方法；- 熟悉常见运动控制器的操作方法和编程接口。

3. 运动控制算法：- 学习PID控制、模糊控制、自适应控制等运动控制算法；- 分析各种算法的优缺点和适用范围；- 熟悉各种算法的编程实现。

4. 运动控制系统设计：- 根据实际需求，确定运动控制系统的性能指标；- 设计运动控制系统的结构，包括控制器、执行器、传感器等；- 选择合适的运动控制算法，并进行参数优化。

5. 运动控制系统实现：- 利用运动控制器和实验平台，搭建运动控制系统；- 编写运动控制程序，实现运动控制算法；- 进行实验验证，分析实验结果，调整系统参数。

五、实验结果与分析1. 实验结果：- 实验过程中，成功搭建了运动控制系统，实现了预定的运动控制任务； - 通过实验验证，运动控制系统具有良好的稳定性和准确性。

运动控制卡和运动控制器的区别在工业生产当中，工业机器人以及智能机床的应用越来越广泛，而这些设备几乎都要用到运动相关的控制方案，如果精度要求较高，就会选择伺服电机，精度要求没那么高，就是步进电机。

但不论是步进电机还是伺服电机，都需要一个对应的运动控制解决方案来完成最后的驱动，目前来说，这类解决方案主要有PLC、运动控制卡、运动控制器、软PLC等几种。

PLC和软PLC本篇暂时不谈，这次我们主要谈下运动控制卡和运动控制器的区别。

控制方式：运动控制卡与运动控制器都是依靠发射脉冲来控制伺服电机，通过改变脉冲频率来控制电机速度，从原理上来说，两者是一样的。

不同的是，运动控制器主要通过本身固有的程序来传达命令，或者接收上位计算机的新命令来执行；而运动控制卡有庞大的PC数据库可以利用，可以执行的命令更多，控制方式也更加灵活。

连接方式：运动控制卡是基于PC机的上位控制单元，需和配套的PC机一同使用，二者也需要通过PCI协议或104协议来完成连接。

运动控制器是独立安装运行的，安装方式上有面板式、仪表式、导轨式等。

可拓展性：运动控制器类似PLC，主要依靠自身储存的程序来执行命令，如果遇到储存程序之外的功能需求，则需要从上位计算机接受收新的程序后才能执行。

运动控制卡依靠PC平台，本身就可以实现制图、排版、视觉识别等诸多功能的拓展，拓展性更强。

稳定性：运动控制器本身结构相对简单，系统独立运行，稳定性会更好。

运动控制卡基于PC平台运行，在工作时，需优先保证PC机自身系统运行稳定，其次才是运动控制卡与相应的控制软件的稳定，并且各类连接线路也会受到电磁干扰的影响，相对而言稳定性不如运动控制器。

应用场景：运动控制卡的应用领域包括机床、工业机器人、半导体、包装、纺织等，比较常见的包括激光切割机和振动刀切割机等，在服装、鞋类、广告、厨具、车饰、钣金、电子3C、医疗器械等多种行业有着广泛的应用。

运动控制器在重工业领域更受关注，如冶金、采矿、锻造、机械、风电等。

运动控制器的工作原理
运动控制器是一种用于控制运动装置、机械手臂或机器人的设备。

它利用传感器和算法来侦测和追踪物体的运动，然后将这些信息转化为控制信号，从而实现对运动装置的精确控制。

运动控制器通常包含多个传感器，如加速度计、陀螺仪和磁力计。

这些传感器会实时监测运动装置的加速度、角速度和方向等参数，并将这些数据发送给控制算法进行处理。

控制算法是运动控制器的核心部分。

它根据传感器数据进行运动分析和计算，并根据设定的运动轨迹和运动规划生成控制信号。

这些控制信号被发送到运动装置的执行机构，如电机或液压缸，以实现所需的运动。

在运动控制器中，误差补偿也是一个重要的环节。

由于传感器的精度限制和环境干扰等因素，传感器数据可能存在一定的误差。

为了提高运动的准确性，控制算法会对传感器数据进行校正和补偿，以减小误差对运动控制的影响。

此外，许多运动控制器还具有通信接口，可以连接到计算机或其他外部设备。

通过这些接口，用户可以通过编程或配置软件来实现更高级的运动控制功能，如路径规划、碰撞检测等。

总的来说，运动控制器通过传感器和算法实现对运动装置的精确控制。

它利用传感器数据进行运动分析和计算，并生成控制信号，以实现所需的运动。

通过误差补偿和通信接口等功能，运动控制器可以提高运动的准确性和灵活性。

汇川运动控制手册引言：汇川运动控制手册为用户提供了关于汇川运动控制器的详细信息和操作指南。

本手册旨在帮助用户了解和使用汇川运动控制器，使其能够更好地应用于各种运动控制系统。

本手册包括了汇川运动控制器的基本功能、安装和驱动程序的设置、运动参数的配置以及与其他设备的通信等内容。

我们希望通过本手册能够帮助用户快速掌握汇川运动控制器的使用方法，并在实际应用中取得良好的效果。

第一章：汇川运动控制器的基本功能本章主要介绍了汇川运动控制器的基本功能。

首先介绍了汇川运动控制器的硬件配置，包括输入输出口、通信接口等。

接着介绍了汇川运动控制器的软件功能，包括运动控制、位置控制、速度控制等。

最后介绍了汇川运动控制器的性能指标，包括步进角度、最大转矩等。

第二章：汇川运动控制器的安装和驱动程序的设置本章主要介绍了汇川运动控制器的安装和驱动程序的设置。

首先介绍了汇川运动控制器的安装方法，包括硬件的连接和固定。

然后介绍了驱动程序的安装方法，包括驱动程序的下载和安装。

最后介绍了驱动程序的设置方法，包括端口号的配置和通信参数的设置。

第三章：汇川运动控制器的运动参数配置本章主要介绍了汇川运动控制器的运动参数配置。

首先介绍了汇川运动控制器的运动方式，包括点位运动、连续运动和插补运动等。

然后介绍了运动参数的配置方法，包括加速度、减速度和速度的设置。

最后介绍了运动规划的方法，包括圆弧插补和直线插补等。

第四章：汇川运动控制器的通信本章主要介绍了汇川运动控制器与其他设备的通信方法。

首先介绍了汇川运动控制器的通信接口，包括串口和以太网口等。

然后介绍了通信协议的配置方法，包括波特率、数据位和校验位等。

最后介绍了通信指令的格式，包括读取和写入寄存器等。

第五章：汇川运动控制器的故障排除本章主要介绍了汇川运动控制器的常见故障及其排除方法。

首先介绍了故障的分类，包括硬件故障和软件故障等。

然后介绍了故障的检测方法，包括故障代码和故障现象的分析。

最后介绍了故障的排除方法，包括重新启动和更换硬件等。

运动控制系列教程固高GTS运动控制是指通过控制电机和运动控制器实现对运动系统的精确控制。

在现代工业生产中，运动控制被广泛应用于机械设备、自动化生产线、机器人等领域。

固高GTS系列是一款高性能的运动控制器，具有可编程性强、易于集成、运动稳定等特点，广泛应用于各种运动控制系统中。

本教程将分为以下几个部分对固高GTS系列的运动控制进行介绍和教学。

一、固高GTS系列概述（200字）-介绍固高GTS系列的基本特点和应用领域。

-说明GTS系列的硬件结构和工作原理。

二、固高GTS系列的安装和配置（200字）-介绍如何正确安装GTS系列运动控制器。

-说明如何进行控制器的基本配置和参数设置。

三、固高GTS系列的运动控制编程（300字）-介绍GTS系列的编程语言和编程环境。

-说明如何使用GTS系列的开发工具进行编程。

-提供一些编程示例和常用函数的说明。

四、固高GTS系列的运动控制实例（300字）-提供一些实际应用案例，展示GTS系列在不同领域中的应用。

-介绍如何利用GTS系列实现不同类型的运动控制，如直线运动、圆弧插补、速度控制等。

五、固高GTS系列的故障排除与维护（200字）-提供故障排除的常见问题和解决方法。

-介绍如何进行系统的维护和保养，以确保系统的稳定运行。

六、固高GTS系列的最新技术（200字）-介绍固高GTS系列的最新技术和应用案例。

-展望GTS系列在未来的发展方向和趋势。

通过以上的教学内容，读者可以了解固高GTS系列运动控制器的基本原理和使用方法，掌握运动控制的基本技能，并能够应用于实际的运动控制系统中。

同时，读者还可以了解到固高GTS系列在不同领域中的应用案例，为未来的运动控制工作提供参考和借鉴。

CP6203使用手册一、产品概述CP6203是一款高性能、易于使用的可编程运动控制器，适用于各种需要精确运动控制的应用场景，如机械加工、机器人、自动化生产线等。

它采用先进的运动控制算法，可以实现高精度的速度和位置控制，同时支持多种运动轴和电机驱动方式，具有高度的灵活性和可扩展性。

二、安装与连接1.安装：请根据CP6203的安装指南，将控制器安装在稳定的支撑面上，并确保通风良好。

2.连接：将电机驱动器和电机连接到控制器上，确保连接牢固。

同时，将传感器和其他外围设备连接到控制器的相应接口上。

三、主要功能与特点1.支持多种运动轴和电机驱动方式，如步进电机、伺服电机等。

2.支持多种控制模式，如点位控制、连续轨迹控制等。

3.高精度的速度和位置控制，保证运动的稳定性和准确性。

4.支持多种编程语言和开发环境，方便用户进行二次开发和定制。

5.丰富的输入输出接口，支持多种传感器和执行器。

6.支持在线编程和调试功能，方便用户进行现场调试和升级。

四、操作面板说明1.电源开关：控制器的电源开关，用于开启或关闭控制器。

2.LED指示灯：指示控制器的工作状态和报警信息。

3.按键：用于选择不同的操作模式和控制运动轴的运动状态。

4.显示屏幕：显示当前的运动状态和控制参数。

五、编程与设置1.编程语言：支持多种编程语言，如C、C++、VB等，方便用户进行二次开发和定制。

2.编程环境：提供友好的用户界面和开发环境，方便用户进行编程和调试。

3.参数设置：支持多种参数设置，如运动轴参数、控制模式参数等，方便用户进行个性化配置。

4.程序上传与下载：支持程序的上下载功能，方便用户进行程序的上传和调试。

六、故障排除与维护1.当控制器出现故障时，首先检查电源是否正常连接，保证电源电压符合要求。

2.检查电机驱动器和电机是否正常工作，排除因电机问题引起的故障。

3.检查传感器和其他外围设备是否正常工作，排除因外围设备问题引起的故障。

4.根据控制器的报警信息进行故障排除，如报警代码、报警提示等。

运动控制系统的概念
运动控制（Motion Control）是自动化技术中的部分内容，是指让系统中的可动部分以可控制的方式移动的系统或子系统。

运动控制系统包括运动控制器（Motion Controller）、驱动器（Driver）、电机（Motor），可以是没有反馈信号的开环控制，也可以带有反馈信号的闭环控制，闭环控制也分为全闭环和半闭环控制。

控制器是可以产生控制目标（理想的输出或运动曲线），或是闭环控制系统中需要根据反馈信号运算调整执行速度和位置的器件。

驱动器是可以将控制器的控制信号转换为提供给电机能量的器件。

电机是实际使物体移动的装置，是运动控制的执行端。

执行端还包含编码器、减速机、导轨丝杆等机械装置。

分类
1、开环控制系统
控制器传输信号给驱动器，驱动器驱动电机运动，驱动器和控制器都无法知道电机是否达到预期的动作，典型的步进电机和风扇控制系统，是属于开环控制。

2、半闭环控制系统
对控制要求更准确的系统，在电机侧增加测量器件（如旋转编码器)，反馈信号进入驱动器和控制器中，让驱动器或控制器根据反馈调整电机的动作，使实际与命令的误差降到最小，如普通伺服电机控制系统。

3、全闭环控制系统
需要比半闭环更精准的运动系统，在执行端增加直线编码器，直接测量运动的实际位置，使执行更加准确，如直线电机控制系统。
