地层破裂压力

第二节地层破裂压力第二节 地层破裂压力 在井下一定深度裸露的地层，承受流体压力的能力是有限的，当液体压力达到一定数值时会使地层破裂，这个液体压力称为地层破裂压力（Fracture pressure ），一般用f p 表示。

使用最广泛的地层破裂压力预测是Hubbert-Willis 模式和Haimson-Fairhurst 模式。

破裂压力数据应用于钻井、修井、压裂、试油井下测试等井下工艺技术，钻井大多数是在裸眼中进行的，所以破裂压力数据在钻井方面尤为重要，它是钻井之前的井身结构设计，套管强度计算、钻井液密度设计等钻井工程设计内容的关键参数，特别是在一个新的区块开发之前，破裂压力这一数据为就重中之重了。

它决定着在这一新的区域内的所有钻井方案是否正确，并能否顺利执行和能否顺利完成。

压裂作业时，地层破裂力学模型如图 1.1所示。

此时，地层裂隙受地应力与压裂液共同作用。

考虑深层水力压裂主成垂直裂缝，且裂缝穿透整个煤层。

地应力与压裂液应力的最终有效合应力在裂隙壁面上是拉应力，当其合成应力强度因子K 达到临界值时，裂隙就开始失稳延伸。

地层的破裂压力对钻井液密度确定、井身结构和压裂设计施工等有着重要的指导作用。

从上世纪五六十年代，国内外就开始对地层破裂压力进行了研究，并取得了一系列的成果。

H-W 模型1957年Hubbert 和Willis 根据三轴压缩试验首次提出了地层破裂压力预测模式即H-W 模式指出破裂压力等于最小水平主应力加地层孔隙压力P p ,垂直有效主应力等于上覆压力P v 减P p 最小水平主应力在其1/3到1/2范围内,预测公式为:式中：f P — 地层破裂压力；p P — 地层空隙压力；v P — 上覆岩层压力；模型中上覆压力梯度为1的假设显然不符合实际,最小水平主应力为1/3到1/2垂直有效主应力范围的假设通常也带来偏低的结果。

1967年Matthews 和Kelly 在H-W 模式中引入了骨架应力系数i K ：）（p v i p f P -P K P P += 4-7 地层正常压实时，i K 反映了地层实际骨架应力状况其值由区块内已有破裂压力资料确定，i K 系数曲线的绘制需要大量实际压裂资料，限制了此方法的应用。

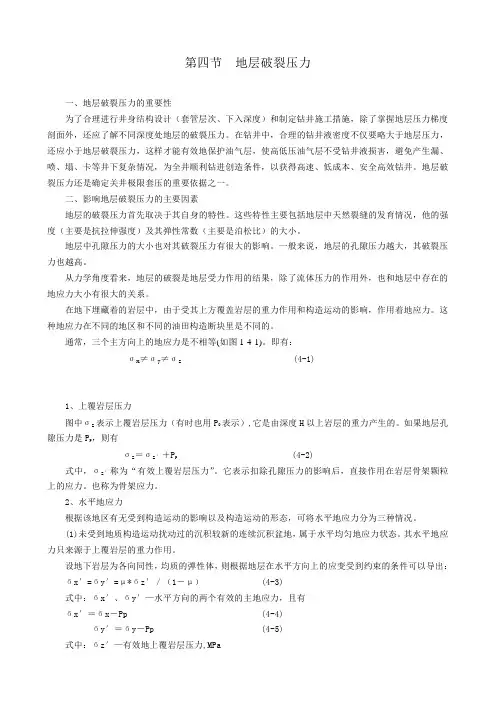

第四节地层破裂压力一、地层破裂压力的重要性为了合理进行井身结构设计（套管层次、下入深度）和制定钻井施工措施，除了掌握地层压力梯度剖面外，还应了解不同深度处地层的破裂压力。

在钻井中，合理的钻井液密度不仅要略大于地层压力，还应小于地层破裂压力，这样才能有效地保护油气层，使高低压油气层不受钻井液损害，避免产生漏、喷、塌、卡等井下复杂情况，为全井顺利钻进创造条件，以获得高速、低成本、安全高效钻井。

地层破裂压力还是确定关井极限套压的重要依据之一。

二、影响地层破裂压力的主要因素地层的破裂压力首先取决于其自身的特性。

这些特性主要包括地层中天然裂缝的发育情况，他的强度（主要是抗拉伸强度）及其弹性常数（主要是泊松比）的大小。

地层中孔隙压力的大小也对其破裂压力有很大的影响。

一般来说，地层的孔隙压力越大，其破裂压力也越高。

从力学角度看来，地层的破裂是地层受力作用的结果，除了流体压力的作用外，也和地层中存在的地应力大小有很大的关系。

在地下埋藏着的岩层中，由于受其上方覆盖岩层的重力作用和构造运动的影响，作用着地应力。

这种地应力在不同的地区和不同的油田构造断块里是不同的。

通常，三个主方向上的地应力是不相等(如图1-4-1)。

即有：σx≠σy≠σz (4-1)1、上覆岩层压力图中σz表示上覆岩层压力（有时也用P0表示）,它是由深度H以上岩层的重力产生的。

如果地层孔隙压力是P p，则有σz＝σz′＋P p (4-2)式中，σz′称为“有效上覆岩层压力”。

它表示扣除孔隙压力的影响后，直接作用在岩层骨架颗粒上的应力。

也称为骨架应力。

2、水平地应力根据该地区有无受到构造运动的影响以及构造运动的形态，可将水平地应力分为三种情况。

(1)未受到地质构造运动扰动过的沉积较新的连续沉积盆地，属于水平均匀地应力状态。

其水平地应力只来源于上覆岩层的重力作用。

设地下岩层为各向同性，均质的弹性体，则根据地层在水平方向上的应变受到约束的条件可以导出：бx′=бy′=μ*бz′／（1－μ） (4-3)式中：бx′、бy′—水平方向的两个有效的主地应力，且有бx′＝бx－Pp (4-4)бy′＝бy－Pp (4-5)式中：бz′—有效地上覆岩层压力,MPaPp—孔隙压力,MPaμ—地层的泊松比，0<μ<0.5μ／（1－μ）—称为侧压系数由（4－3）可见，бz′>бx′=бy′(2)受到地质构造运动的影响，但构造力在水平各个方向上均相同。

地层破裂压力计算公式(一)地层破裂压力计算地层破裂压力是指油气勘探工作中计算地下地层所承受的破裂压力的方法。

以下是几种常见的计算公式：梁杨方程式梁杨方程式是一种经典的计算地层破裂压力的方法。

它可以通过以下公式计算：P = 2σt + σp•P：地层破裂压力•σt：地层岩石的断裂强度•σp：地层岩石的孔隙压力示例假设某地层岩石的断裂强度（σt）为30MPa，孔隙压力（σp）为15MPa，代入梁杨方程式，可以计算出该地层的破裂压力（P）：P = 2 * 30MPa + 15MPa P = 75MPa克劳斯方程式克劳斯方程式是另一种常用的计算地层破裂压力的方法。

它可以通过以下公式计算：P = FP + U•P：地层破裂压力•FP：地层岩石的内聚强度•U：地层岩石的应力差示例假设某地层岩石的内聚强度（FP）为20MPa，应力差（U）为10MPa，代入克劳斯方程式，可以计算出该地层的破裂压力（P）：P = 20MPa + 10MPa P = 30MPa强度指数法强度指数法是一种基于地层岩石的力学特性来计算破裂压力的方法。

它可以通过以下公式计算：P = (σt / σp)^n * σp•P：地层破裂压力•σt：地层岩石的断裂强度•σp：地层岩石的孔隙压力•n：强度指数示例假设某地层岩石的断裂强度（σt）为40MPa，孔隙压力（σp）为20MPa，强度指数（n）为，代入强度指数法公式，可以计算出该地层的破裂压力（P）：P = (40MPa / 20MPa)^ * 20MPa P = 40MPa通过以上几种常见的计算公式，相关的地层破裂压力可以得到合理的估算，这对于油气勘探工作具有重要的指导意义。

地层破裂压力和坍塌压力预测摘要地层破裂压力和地层坍塌压力是钻井工程设计的重要依据，对确定合理的钻井液密度和其他钻井参数有重要意义。

在参考了一些书籍和相关论文的基础上，对地层破裂压力和坍塌压力的预测方法做出了较为系统的总结。

地层破裂压力的预测主要有H-W模式和H-F模式，包括伊顿法、黄荣樽法、安德森法等；地层坍塌压力的预测主要基于井壁岩石剪切和拉伸破坏的原理。

关键词：破裂压力；坍塌压力；预测第一章前言地层破裂压力是指使地层产生水力裂缝或张开原有裂缝时的井底流体压力。

它是钻井和压裂设计的基础和依据。

如何准确地预测地层破裂压力，对于预防漏、喷、塌、卡等钻井事故的发生及确保油气井压裂增产施工的成功有着重要的意义。

地层坍塌压力是指随着钻井液密度的降低，井眼围岩的剪应力水平不断提高，当超过岩石的抗剪强度时，岩石发生剪切破坏时的临界井眼压力。

它的确定对于确定合理的钻井液密度和钻井设计及施工有重要意义。

地层三项压力研究历史及发展现状：✧八十年代以前，地层孔隙压力以监测为主，地层破裂压力预测处于经验模式阶段，如马修斯-凯利模式、伊顿模式等。

没有地层坍塌压力的概念。

✧八十年代，提出了地层坍塌压力的概念，从理论上对地层三个压力进行了公式推导。

✧九十年代以来，一般根据岩石力学的基本原理由地应力和地层的抗拉强度预测地层的破裂压力，进入实用技术开发阶段。

目前，地层三项压力预测技术已经得到广泛的重视，也从各个方面对其进行了研究和应用：●室内实验研究方法（研究院）●地震层速度法（石大北京）●常规测井资料法（华北钻井所、石大）●页岩比表面积法（Exxon)●人造岩心法(Norway)●岩屑法(Amoco、石油大学）●LWD、SWD法（厂家）●经验模式法（USA)第二章 地层三项压力预测机理2.1 地应力模型1、各向同性模型利用电缆地层测试或压力恢复测试资料，在不考虑构造应力影响情况下，各向同性模型计算水平应力公式为：()p p b x P P P PR PR αασ+-⎪⎪⎭⎫⎝⎛-=01（2-1） 式中：PR — 泊松比；Pob — 上覆岩层压力；Pp — 孔隙流体压力；α — Biot 常量。

地层破裂压力计算公式地层破裂压力相关计算公式地层破裂压力是地层中发生裂缝或破裂的临界应力值，是岩土力学中的一个重要参数。

本文将列举几个与地层破裂压力相关的计算公式，并举例解释说明。

1. 维里准则(Von Mises Criterion)维里准则是地层破裂压力计算中常用的一个准则，其公式如下：维里应力= √[(σ₁ - σ₂)² + (σ₂ - σ₃)² + (σ₃ - σ₁)² + 6(τ₁₂² + τ₂₃² + τ₃₁²)]/ √2其中，σ₁、σ₂和σ₃为主应力，τ₁₂、τ₂₃和τ₃₁为主应力之间的切应力。

例子：假设某地层的主应力大小分别为σ₁ = 20 MPa，σ₂ = 15 MPa，σ₃ = 10 MPa，切应力大小分别为τ₁₂ = 5 MPa，τ₂₃ = 2 MPa，τ₃₁ = 3 MPa。

按照维里准则计算地层破裂压力：维里应力= √[(20 - 15)² + (15 - 10)² + (10 - 20)² + 6(5² + 2² + 3²)] / √2 = √[5² + 5² + (-10)² + 6(25 + 4 + 9)] /√2 = √[100 + 100 + 100 + 6(38)] / √2 = √[100 + 100 + 100 + 228] / √2 = √528 / √2 ≈ MPa因此，该地层的维里应力约为 MPa。

2. 摩尔—库伦准则(Mohr-Coulomb Criterion)摩尔—库伦准则是另一种常用的地层破裂压力计算准则，其公式如下：摩尔应力= (σ₁ - σ₃) / 2 + √[((σ₁ - σ₃) / 2)² + τ²]其中，σ₁和σ₃为主应力，τ为主应力之间的切应力。

例子：假设某地层的主应力大小分别为σ₁ = 20 MPa，σ₃ = 10 MPa，切应力大小为τ = 5 MPa。

破裂压力的计算方法1常用理论算法地层自然破裂压力计算模型都可归结为:)(p O p f P P P P -+=λ式中，fP 为地层破裂压力，MPa ；Pp 为底层孔隙压力，MPa ； Po 为上覆岩层压力，MPa ，γ为总的水平应力与总的垂直应力比值，与底层密度埋、藏深度、泊松比、地层压实程度等有关，无量纲。

（1） Eaton 法B. A. Eaton 认为裸露地层所受到的侧向力等十地层水平主地应力时开始起裂，而水平地应力是由上覆岩层压力引起的，并引用了假设和广义虎克定律加以描述。

得到的破裂压力计算式为:f ()1p pp p p ννσν=-+-式中， f p 为地层破裂压力，MPa ；ν为地层岩石泊松比，无因次； νσ为上覆岩层压力，MPa ；pp 为地层孔隙压力，Mpa 。

伊顿法参数较少，使用简单。

比较适用于地层沉积较新，受构造运动影响较小的连续沉积盆地，对于地层年代较老，构造运动影响大的地区，效果欠佳。

（2）Stephen 法R. D. Stephen 认为地层受到的侧向力等于水平主地应力时开始起裂。

水平地应力山上覆岩层作用产生的水平应力分量和附加的构造应力分量组成，同时假定在同一区块内水平构造应力和有效上覆压力间的比值为一常数，且不随深度变化，由此得到的模型为:f ()()1p p p p p ννβσν=+-+-式中，β为地层构造应力系数，无因次。

斯蒂芬法与伊顿法的主要区别在于前者将构造应力所产生的影响从岩石泊松比中分解出来，这样，在计算时可直接使用实测的泊松比值，而不像伊顿法需靠破裂压力反算。

（3）黄氏模型是黄荣樽教授于1984年提出的一种预测地层破裂压力的模型，该模型综合考虑了构造应力和孔隙压力等因素的影响，是目前应用最广泛的一种模型，具体表达式为:f 2()()1p p t p k p p S ννσν=--++-式中，k 为地层构造应力系数，无因次；t S 为地层抗拉强度，MPa 。

地层破裂压力计算公式
地层破裂压力的计算涉及多个因素和复杂的地质力学参数，具体的计算公式会根据地质条件和破裂机制而异。

以下是常见的一种计算地层破裂压力的公式，称为密度法：
P = (Rho * g * h) / A
其中：
P 是地层破裂压力；
Rho 是地层岩石的密度；
g 是重力加速度；
h 是地层的厚度；
A 是地层的面积。

请注意，这个公式只是一种简化的近似计算方法，适用于一些简单的地质情况。

实际的地层破裂压力计算可能需要考虑更多因素，如地层的应力状态、岩石的强度特性、断层的存在等。

对于精确的地层破裂压力计算，建议咨询专业的地质工程师或使用更详细和综合的地质力学模型和方法。

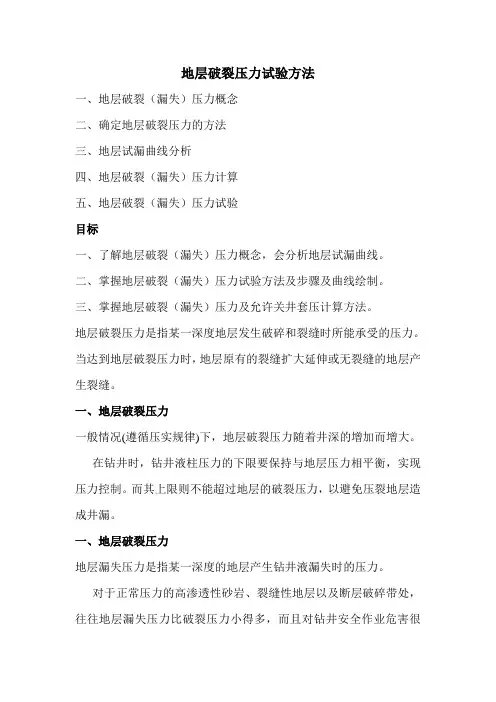

地层破裂压力试验方法一、地层破裂（漏失）压力概念二、确定地层破裂压力的方法三、地层试漏曲线分析四、地层破裂（漏失）压力计算五、地层破裂（漏失）压力试验目标一、了解地层破裂（漏失）压力概念，会分析地层试漏曲线。

二、掌握地层破裂（漏失）压力试验方法及步骤及曲线绘制。

三、掌握地层破裂（漏失）压力及允许关井套压计算方法。

地层破裂压力是指某一深度地层发生破碎和裂缝时所能承受的压力。

当达到地层破裂压力时，地层原有的裂缝扩大延伸或无裂缝的地层产生裂缝。

一、地层破裂压力一般情况(遵循压实规律)下，地层破裂压力随着井深的增加而增大。

在钻井时，钻井液柱压力的下限要保持与地层压力相平衡，实现压力控制。

而其上限则不能超过地层的破裂压力，以避免压裂地层造成井漏。

一、地层破裂压力地层漏失压力是指某一深度的地层产生钻井液漏失时的压力。

对于正常压力的高渗透性砂岩、裂缝性地层以及断层破碎带处，往往地层漏失压力比破裂压力小得多，而且对钻井安全作业危害很大。

一、地层漏失压力习惯上以地层漏失压力作为确定井控作业的关井压力依据。

这样更加趋于安全。

一、地层漏失压力1、预测法——应用经验公式预测地层破裂压力，作为钻井设计的依据。

2、验证法——在下套管固井后，必须进行试漏试验，以验证预测的破裂压力。

二、确定地层破裂（漏失）压力的方法在做地层破裂压力试验时，在套管鞋以上钻井液的静液压力和地面回压的共同作用下，使地层发生破裂而漏失1、漏失压力（PL）从图中可以看到：一开始，立压变化几乎与注入量成一直线关系，这说明井下尚无漏失现象。

但从L点发生转折，试验曲线偏离直线，呈曲线变化，但压力继续上升。

表明此时地层的骨架颗粒开始分离，但未形成裂缝，钻井液开始漏失（但漏速小于注入量）。

试验曲线偏离直线的点，是地层开始漏失的点，这时地层所承受的压力称为地层漏失压力。

三、典型试漏曲线分析2、破裂压力（PF）从图中可以看到：从L点发生转折后，呈曲线变化，但压力仍继续上升，至最大峰值F点后下降，这时地层破裂，形成裂缝，钻井液向裂缝中漏失（漏速大于注入量），其后压力将下降。

破裂压力计算概述1引言1.1破裂压力概念地层破裂压力(PB)定义为使地层产生水力裂缝或张开原有裂缝时的井底压力,要实现水力加砂压裂的前提条件是应该有足够的地面泵压使井底目的层地层开裂。

实际生产中通常用破裂压力梯度GB (地层破裂压力PB与地层深度H的比值)表示破裂压力的大小,破裂压力梯度值GB一般由压裂实践统计得出。

地层破裂压力与岩石弹性性质、孔隙压力、天然裂缝发育情况以及该地区的地应力等因素有关。

在压裂施工中的地层破裂压力还可以这样来理解就是裂缝即将开启而未开启时的井底压力；在压裂施工作业中，如果起泵初期压力有比较明显的降落时，那么我们就可以确定出破裂压力来这一数值可用下面这一关系式来描述：地层破裂压力=裂施工作业初期的最高套管压力+层中部的液柱压力1.2破裂压力的获取途径水力压裂是油气井最常用的一种增产措施，而地层破裂压力是压裂设计和施工工艺的一项重要参数，确定该参数正确与否，将关系到能否保证压开地层等问题。

该参数的获取有两种途径：一是进行室内岩石力学实验或井场水力压裂施工；二是从测井资料中提取。

目前，用测井资料估算砂泥岩剖面地层破裂压力的方法与技术较为成熟。

由于碳酸盐岩地层原生孔隙很小，次生孔隙的发育使岩石的刚性大大减弱，并呈现出明显的非均质性与各向异性，同时不同的构造部位受构造应力作用的强度难以确定，最小水平主应力和岩体抗张强度的度量较难，造成用测井资料计算的地层破裂压力精度较低。

碳酸盐岩地层破裂压力与测井响应具有密切的关系。

利用能够反映碳酸盐岩地层基本特性和岩石力学性质的测井信息，预测碳酸盐岩地层的破裂压力是一种经济、简便的可靠途径。

1957年，Hubbert和Willis根据三轴压缩试验，首先提出了地层破裂压力预测模式即H-W模式。

到目前为止，国内外提出了许多预测地层破裂压力的方法。

比较常用的有Eaton法，Stephen法，黄荣樽法等。

1997年Holbrook发表了适于预测张性盆地裂缝扩展压力的一种方法。

第二节 地层破裂压力在井下一定深度裸露的地层，承受流体压力的能力是有限的，当液体压力达到一定数值时会使地层破裂，这个液体压力称为地层破裂压力（Fracture pressure ），一般用f p 表示。

使用最广泛的地层破裂压力预测是Hubbert-Willis 模式和Haimson-Fairhurst 模式。

破裂压力数据应用于钻井、修井、压裂、试油井下测试等井下工艺技术，钻井大多数是在裸眼中进行的，所以破裂压力数据在钻井方面尤为重要，它是钻井之前的井身结构设计，套管强度计算、钻井液密度设计等钻井工程设计内容的关键参数，特别是在一个新的区块开发之前，破裂压力这一数据为就重中之重了。

它决定着在这一新的区域内的所有钻井方案是否正确，并能否顺利执行和能否顺利完成。

压裂作业时，地层破裂力学模型如图1.1所示。

此时，地层裂隙受地应力与压裂液共同作用。

考虑深层水力压裂主成垂直裂缝，且裂缝穿透整个煤层。

地应力与压裂液应力的最终有效合应力在裂隙壁面上是拉应力，当其合成应力强度因子K 达到临界值时，裂隙就开始失稳延伸。

地层的破裂压力对钻井液密度确定、井身结构和压裂设计施工等有着重要的指导作用。

从上世纪五六十年代，国内外就开始对地层破裂压力进行了研究，并取得了一系列的成果。

H-W模型1957年Hubbert和Willis根据三轴压缩试验首次提出了地层破裂压力预测模式即H-W模式指出破裂压力等于最小水平主应力加地层孔隙压力Pp,垂直有效主应力等于上覆压力Pv 减Pp最小水平主应力在其1/3到1/2范围内,预测公式为:式中：f P — 地层破裂压力；p P — 地层空隙压力；v P — 上覆岩层压力；模型中上覆压力梯度为1的假设显然不符合实际,最小水平主应力为1/3到1/2垂直有效主应力范围的假设通常也带来偏低的结果。

1967年Matthews 和Kelly 在H-W 模式中引入了骨架应力系数i K ：）（p v i p f P -P K P P += 4-7 地层正常压实时，i K 反映了地层实际骨架应力状况其值由区块内已有破裂压力资料确定，i K 系数曲线的绘制需要大量实际压裂资料，限制了此方法的应用。

DOI：10.16660/ki.1674-098X.2004-9912-2780地层破裂压力计算方法研究进展及应用张广权 王丹丹(中国石化勘探开发研究院 北京 100083)摘 要：地层破裂压力预测不仅是钻井工程设计的基础，更是油气田经济高效开发的保障。

影响破裂压力的因素较多，与地层岩石弹性性质、孔隙压力、裂缝发育状况以及地应力等因素有关。

国内外在该参数的计算方面研究较多，很多研究人员提出了很多不同的计算方法，并且大量应用于现场实践中。

国外具有代表性的两种模式为Hubbert-Willis模式和Haimson-Fairhurst模式、三种计算方法包括伊顿法、史蒂芬法、安德森法。

国内主要有以黄荣樽为代表的一系列学者，通过改进模型、增加参数，建立了适合我国复杂地区的计算方法。

经过大量的实践和应用表明，地层破裂压力的预测在钻井工程和储气库评价和建设过程中起着极其重要的作用，是一个非常重要、不能忽视的参数。

关键词：地层破裂压力 孔隙压力 地应力 储气库 钻井工程中图分类号：TE142 文献标识码：A 文章编号：1674-098X(2020)08(b)-0024-05 Research Progress and Application of Calculation Method ofFormation Fracture PressureZHANG Guangquan WANG Dandan(Sinopec Petroleum Explorastion and Production Research Institute, Beijing, 100083 China) Abstract: Prediction of formation fracture pressure is not only the basis of drilling engineering design, but also the guarantee of economic and efficient development of oil and gas fields. There are many factors that affect the fracture pressure. It is related to the elastic property of rock, pore pressure, fracture development and in-situ stress. In terms of calculation methods of formation rupture pressure, many domestic and foreign scholars have proposed calculation methods, and they are widely used in field practice. During which, there are two representative models abroad: Hubbert-Willis model and Haimson-Fairhurst model, and three representative calculation methods, including Eaton method, Stephen method, and Anderson method. By improving the model and adding parameters, a series of domestic scholars, represented by Huang Rongzun, have established a calculation method suitable for China’s complex areas. A large number of practices and applications have shown that the prediction of formation fracture pressure plays an extremely important role in the evaluation and construction of drilling engineering and gas storage, and is a very important parameter that cannot be ignored.Key Words: Fracture pressure; Pore pressure; Geostress; Gas storage; Drilling engineering地层破裂压力在油田开发过程中应用越来越广泛，该参数在油田上应用较为广泛，多应用于钻井、压裂、试油等工艺技术，以及在地下储气库选址、建设过程中，该参数尤为重要，关系到储气库能否安全平稳运行。

第二节 地层破裂压力在井下一定深度裸露的地层，承受流体压力的能力是有限的，当液体压力达到一定数值时会使地层破裂，这个液体压力称为地层破裂压力（Fracture pressure ），一般用f p 表示。

使用最广泛的地层破裂压力预测是Hubbert-Willis 模式和Haimson-Fairhurst 模式。

破裂压力数据应用于钻井、修井、压裂、试油井下测试等井下工艺技术，钻井大多数是在裸眼中进行的，所以破裂压力数据在钻井方面尤为重要，它是钻井之前的井身结构设计，套管强度计算、钻井液密度设计等钻井工程设计内容的关键参数，特别是在一个新的区块开发之前，破裂压力这一数据为就重中之重了。

它决定着在这一新的区域内的所有钻井方案是否正确，并能否顺利执行和能否顺利完成。

压裂作业时，地层破裂力学模型如图所示。

此时，地层裂隙受地应力与压裂液共同作用。

考虑深层水力压裂主成垂直裂缝，且裂缝穿透整个煤层。

地应力与压裂液应力的最终有效合应力在裂隙壁面上是拉应力，当其合成应力强度因子K 达到临界值时，裂隙就开始失稳延伸。

地层的破裂压力对钻井液密度确定、井身结构和压裂设计施工等有着重要的指导作用。

从上世纪五六十年代，国内外就开始对地层破裂压力进行了研究，并取得了一系列的成果。

H-W 模型1957年Hubbert 和Willis 根据三轴压缩试验首次提出了地层破裂压力预测模式即H-W 模式指出破裂压力等于最小水平主应力加地层孔隙压力P p ,垂直有效主应力等于上覆压力P v 减P p 最小水平主应力在其1/3到1/2范围内,预测公式为:式中：f P — 地层破裂压力；p P — 地层空隙压力；v P — 上覆岩层压力；模型中上覆压力梯度为1的假设显然不符合实际,最小水平主应力为1/3到1/2垂直有效主应力范围的假设通常也带来偏低的结果。

1967年Matthews 和Kelly 在H-W 模式中引入了骨架应力系数i K ：）（p v i p f P -P K P P += 4-7 地层正常压实时，i K 反映了地层实际骨架应力状况其值由区块内已有破裂压力资料确定，i K 系数曲线的绘制需要大量实际压裂资料，限制了此方法的应用。

地层压力公式1．静液压力Pm(1)静液压力是由静止液柱的重量产生的压力，其大小只取决于液体密度和液柱垂直高度。

在钻井中钻井液环空上返速度较低，动压力可忽略不计，而按静液压力计算钻井液环空液柱压力。

(2)静液压力Pm计算公式：Pm＝0.0098ρmHm (2—1)式中 Pm——静液压力，MPa；ρm——钻井液密度，g／cm3；Hm——液柱垂直高度，m。

(3)静液压力梯度Gm计算公式：Gm＝Pm／Hm＝0.0098ρm(2—2)式中 Gm——静液压力梯度，MPa／m。

2．地层压力Pp(1)地层压力是指地层孔隙中流体具有的压力，也称地层孔隙压力。

(2)地层压力Pp计算公式：Pp＝0.0098ρpHp(2—3)式中 Pp——地层压力，MPa；ρp——地层压力当量密度，g／cm3；Hm——地层垂直高度，m。

(3)地层压力梯度Gp计算公式：Gp＝Pp／Hp＝0.0098ρp(2—4)式中 Gp——静液压力梯度，MPa／m。

(4)地层压力当量密度ρp计算公式：ρp＝Pp／0.0098Hm＝102Gp(2－5)在钻井过程中遇到的地层压力可分为三类：a.正常地层压力：ρp＝1.0～1.07g／cm3；b.异常高压：ρp>1.07g／cm3；c.异常低压：ρp<1.0g／cm3。

3．地层破裂压力Pf地层破裂压力是指某一深度处地层抵抗水力压裂的能力。

当达到地层破裂压力时，使地层原有的裂缝扩大延伸或使无裂缝的地层产生裂缝。

从钻井安全方面讲，地层破裂压力越大越好，地层抗破裂强度就越大，越不容易被压漏，钻井越安全。

一般情况下，地层破裂压力随着井深的增加而增加。

所以，上部地层(套管鞋处)的强度最低，易于压漏，最不安全。

(1)地层破裂压力Pf计算公式：Pf＝0.0098ρfHf(2－6)式中 Pf——地层破裂压力，MPa；ρf——地层破裂压力当量密度，g／cm3；Hf——漏失层垂直高度，m。

(2)地层破裂压力梯度Gf计算公式：Gf＝Pf／Hf＝0.0098ρf(2－7)式中 Gf——地层破裂压力梯度，MPa／m。

破裂压力计算概述1引言1.1破裂压力概念地层破裂压力(PB)定义为使地层产生水力裂缝或张开原有裂缝时的井底压力,要实现水力加砂压裂的前提条件是应该有足够的地面泵压使井底目的层地层开裂。

实际生产中通常用破裂压力梯度GB(地层破裂压力PB与地层深度H的比值)表示破裂压力的大小,破裂压力梯度值GB一般由压裂实践统计得出。

地层破裂压力与岩石弹性性质、孔隙压力、天然裂缝发育情况以及该地区的地应力等因素有关。

在压裂施工中的地层破裂压力还可以这样来理解就是裂缝即将开启而未开启时的井底压力；在压裂施工作业中，如果起泵初期压力有比较明显的降落时，那么我们就可以确定出破裂压力来这一数值可用下面这一关系式来描述：地层破裂压力=裂施工作业初期的最高套管压力+层中部的液柱压力1.2破裂压力的获取途径水力压裂是油气井最常用的一种增产措施，而地层破裂压力是压裂设计和施工工艺的一项重要参数，确定该参数正确与否，将关系到能否保证压开地层等问题。

该参数的获取有两种途径：一是进行室内岩石力学实验或井场水力压裂施工；二是从测井资料中提取。

目前，用测井资料估算砂泥岩剖面地层破裂压力的方法与技术较为成熟。

由于碳酸盐岩地层原生孔隙很小，次生孔隙的发育使岩石的刚性大大减弱，并呈现出明显的非均质性与各向异性，同时不同的构造部位受构造应力作用的强度难以确定，最小水平主应力和岩体抗张强度的度量较难，造成用测井资料计算的地层破裂压力精度较低。

碳酸盐岩地层破裂压力与测井响应具有密切的关系。

利用能够反映碳酸盐岩地层基本特性和岩石力学性质的测井信息，预测碳酸盐岩地层的破裂压力是一种经济、简便的可靠途径。

1957年，Hubbert和Willis根据三轴压缩试验，首先提出了地层破裂压力预测模式即H-W模式。

到目前为止，国内外提出了许多预测地层破裂压力的方法。

比较常用的有Eaton法，Stephen法，黄荣樽法等。

1997年Holbrook发表了适于预测张性盆地裂缝扩展压力的一种方法。
