第二节地层破裂压力

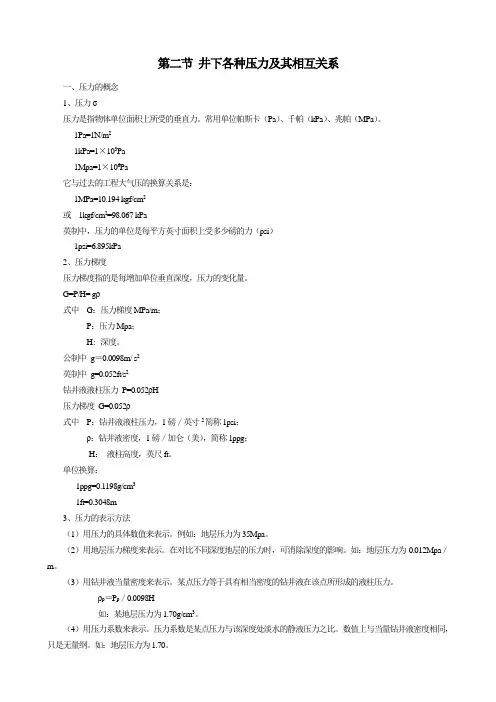

第二节井下各种压力及其相互关系一、压力的概念1、压力σ压力是指物体单位面积上所受的垂直力。

常用单位帕斯卡（Pa）、千帕（kPa）、兆帕（MPa）。

1Pa=1N/m21kPa=1×103Pa1Mpa=1×106Pa它与过去的工程大气压的换算关系是：1MPa=10.194 kgf/cm2或1kgf/cm2=98.067 kPa英制中，压力的单位是每平方英寸面积上受多少磅的力（psi）1psi=6.895kPa2、压力梯度压力梯度指的是每增加单位垂直深度，压力的变化量。

G=P/H= gρ式中G：压力梯度MPa/m；P：压力Mpa；H: 深度。

公制中g＝0.0098m/ s2英制中g=0.052ft/s2钻井液液柱压力P=0.052ρH压力梯度G=0.052ρ式中P：钻井液液柱压力，1磅／英寸2简称1psi；ρ：钻井液密度，1磅／加仑（美），简称1ppg；H：液柱高度，英尺ft。

单位换算：1ppg=0.1198g/cm31ft=0.3048m3、压力的表示方法（1）用压力的具体数值来表示。

例如：地层压力为35Mpa。

（2）用地层压力梯度来表示。

在对比不同深度地层的压力时，可消除深度的影响。

如：地层压力为0.012Mpa／m。

（3）用钻井液当量密度来表示。

某点压力等于具有相当密度的钻井液在该点所形成的液柱压力。

ρp＝P p／0.0098H如：某地层压力为1.70g/cm3。

（4）用压力系数来表示。

压力系数是某点压力与该深度处淡水的静液压力之比。

数值上与当量钻井液密度相同，只是无量纲。

如：地层压力为1.70。

二、井内压力系统及各种压力概念1、静液压力静液压力是指静止的液体重力产生的压力，钻井中的静液压力实际上是钻井液液柱压力p m（或称浆柱压力）。

P m=0.0098ρm H式中ρm：钻井液密度g/cm3；H：钻井液液柱高度m；P m：钻井液液柱压力MPa。

2、地层压力地层压力是指作用在地层孔隙内流体上的压力，也称地层孔隙压力。

地层压力公式1．静液压力Pm(1)静液压力是由静止液柱的重量产生的压力，其大小只取决于液体密度和液柱垂直高度。

在钻井中钻井液环空上返速度较低，动压力可忽略不计，而按静液压力计算钻井液环空液柱压力。

(2)静液压力 Pm 计算公式：Pm＝ 0.0098ρ mHm(2 —1)式中 Pm ——静液压力， MPa ；ρ m——钻井液密度， g／cm3 ；Hm ——液柱垂直高度，m。

(3)静液压力梯度 Gm 计算公式：Gm＝ Pm／ Hm ＝ 0.0098ρm(2 —2)式中 Gm ——静液压力梯度，MPa／m 。

2．地层压力Pp(1)地层压力是指地层孔隙中流体具有的压力，也称地层孔隙压力。

(2)地层压力 Pp 计算公式：Pp＝ 0.0098ρ pHp(2 —3)式中 Pp——地层压力， MPa；ρ p ——地层压力当量密度，g／ cm3 ；Hm ——地层垂直高度，m。

(3)地层压力梯度 Gp 计算公式：Gp＝ Pp／ Hp ＝ 0.0098ρp(2 —4)式中 Gp——静液压力梯度，MPa／ m。

(4) 地层压力当量密度ρp计算公式：ρp＝ Pp／ 0.0098Hm ＝102Gp(2 －5)在钻井过程中遇到的地层压力可分为三类：a.正常地层压力：ρp＝1.0～1.07g／cm3；b.异常高压：ρ p>1.07g／ cm3 ；c.异常低压：ρ p<1.0g／ cm3 。

3．地层破裂压力Pf地层破裂压力是指某一深度处地层抵抗水力压裂的能力。

当达到地层破裂压力时，使地层原有的裂缝扩大延伸或使无裂缝的地层产生裂缝。

从钻井安全方面讲，地层破裂压力越大越好，地层抗破裂强度就越大，越不容易被压漏，钻井越安全。

一般情况下，地层破裂压力随着井深的增加而增加。

所以，上部地层 ( 套管鞋处 ) 的强度最低，易于压漏，最不安全。

(1)地层破裂压力 Pf 计算公式：Pf＝ 0.0098ρ fHf(2 － 6)式中 Pf ——地层破裂压力，MPa；ρ f ——地层破裂压力当量密度，g／ cm3 ；Hf ——漏失层垂直高度，m 。

在此处键入公式。

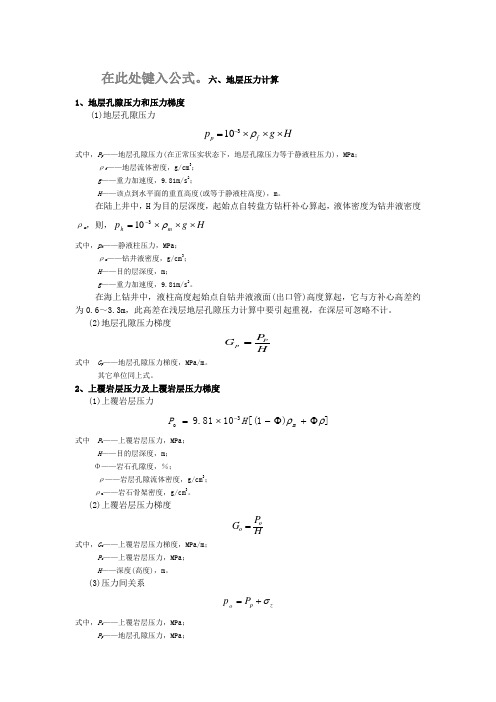

六、地层压力计算1、地层孔隙压力和压力梯度(1)地层孔隙压力H g p f p ⨯⨯⨯=-ρ310式中，P p ——地层孔隙压力(在正常压实状态下，地层孔隙压力等于静液柱压力)，MPa ； ρf ——地层流体密度，g/cm 3； g ——重力加速度，9.81m/s 2；H ——该点到水平面的重直高度(或等于静液柱高度)，m 。

在陆上井中，H 为目的层深度，起始点自转盘方钻杆补心算起，液体密度为钻井液密度ρm ，则，H g p m h ⨯⨯⨯=-ρ310式中，p h ——静液柱压力，MPa ； ρm ——钻井液密度，g/cm 3； H ——目的层深度，m ； g ——重力加速度，9.81m/s 2。

在海上钻井中，液柱高度起始点自钻井液液面(出口管)高度算起，它与方补心高差约为0.6～3.3m ，此高差在浅层地层孔隙压力计算中要引起重视，在深层可忽略不计。

(2)地层孔隙压力梯度HP G Pp =式中 G p ——地层孔隙压力梯度，MPa/m 。

其它单位同上式。

2、上覆岩层压力及上覆岩层压力梯度 (1)上覆岩层压力])1[(1081.93o ρρΦ+Φ-⨯=-m H P式中 P o ——上覆岩层压力，MPa ； H ——目的层深度，m ； Φ——岩石孔隙度，％；ρ——岩层孔隙流体密度，g/cm 3； ρm ——岩石骨架密度，g/cm 3。

(2)上覆岩层压力梯度HP G oo =式中，G o ——上覆岩层压力梯度，MPa/m ；P o ——上覆岩层压力，MPa ； H ——深度(高度)，m 。

(3)压力间关系z p P p O σ+=式中，P o ——上覆岩层压力，MPa ； P p ——地层孔隙压力，MPa ；—σz ——有效上覆岩层压力(骨架颗粒间压力或垂直的骨架应力)，MPa 。

3、地层破裂压力和压力梯度 (1)地层破裂压力(伊顿法)p p z f P P P +--=)(1σμμ式中， P f ——地层破裂压力(为岩石裂缝开裂时的井内流体压力)，MPa ； μ——地层的泊松比；σz ——有效上覆岩层压力，MPa ； P p ——地层孔隙压力，MPa 。

破裂压力的计算方法1常用理论算法地层自然破裂压力计算模型都可归结为:)(p O p f P P P P -+=λ式中，fP 为地层破裂压力，MPa ；Pp 为底层孔隙压力，MPa ； Po 为上覆岩层压力，MPa ，γ为总的水平应力与总的垂直应力比值，与底层密度埋、藏深度、泊松比、地层压实程度等有关，无量纲。

（1） Eaton 法B. A. Eaton 认为裸露地层所受到的侧向力等十地层水平主地应力时开始起裂，而水平地应力是由上覆岩层压力引起的，并引用了假设和广义虎克定律加以描述。

得到的破裂压力计算式为:f ()1p pp p p ννσν=-+-式中， f p 为地层破裂压力，MPa ；ν为地层岩石泊松比，无因次； νσ为上覆岩层压力，MPa ；pp 为地层孔隙压力，Mpa 。

伊顿法参数较少，使用简单。

比较适用于地层沉积较新，受构造运动影响较小的连续沉积盆地，对于地层年代较老，构造运动影响大的地区，效果欠佳。

（2）Stephen 法R. D. Stephen 认为地层受到的侧向力等于水平主地应力时开始起裂。

水平地应力山上覆岩层作用产生的水平应力分量和附加的构造应力分量组成，同时假定在同一区块内水平构造应力和有效上覆压力间的比值为一常数，且不随深度变化，由此得到的模型为:f ()()1p p p p p ννβσν=+-+-式中，β为地层构造应力系数，无因次。

斯蒂芬法与伊顿法的主要区别在于前者将构造应力所产生的影响从岩石泊松比中分解出来，这样，在计算时可直接使用实测的泊松比值，而不像伊顿法需靠破裂压力反算。

（3）黄氏模型是黄荣樽教授于1984年提出的一种预测地层破裂压力的模型，该模型综合考虑了构造应力和孔隙压力等因素的影响，是目前应用最广泛的一种模型，具体表达式为:f 2()()1p p t p k p p S ννσν=--++-式中，k 为地层构造应力系数，无因次；t S 为地层抗拉强度，MPa 。

. . 在此处键入公式。

六、地层压力计算1、地层孔隙压力和压力梯度(1)地层孔隙压力H g p f p ⨯⨯⨯=-ρ310式中，P p ——地层孔隙压力(在正常压实状态下，地层孔隙压力等于静液柱压力)，MPa ； ρf ——地层流体密度，g/cm 3； g ——重力加速度，9.81m/s 2；H ——该点到水平面的重直高度(或等于静液柱高度)，m 。

在陆上井中，H 为目的层深度，起始点自转盘方钻杆补心算起，液体密度为钻井液密度ρm ，则，H g p m h ⨯⨯⨯=-ρ310式中，p h ——静液柱压力，MPa ； ρm ——钻井液密度，g/cm 3； H ——目的层深度，m ； g ——重力加速度，9.81m/s 2。

在海上钻井中，液柱高度起始点自钻井液液面(出口管)高度算起，它与方补心高差约为0.6～3.3m ，此高差在浅层地层孔隙压力计算中要引起重视，在深层可忽略不计。

(2)地层孔隙压力梯度HP G P p =式中 G p ——地层孔隙压力梯度，MPa/m 。

其它单位同上式。

2、上覆岩层压力及上覆岩层压力梯度 (1)上覆岩层压力])1[(1081.93o ρρΦ+Φ-⨯=-m H P式中 P o ——上覆岩层压力，MPa ； H ——目的层深度，m ； Φ——岩石孔隙度，％；ρ——岩层孔隙流体密度，g/cm 3； ρm ——岩石骨架密度，g/cm 3。

(2)上覆岩层压力梯度HP G oo =式中，G o ——上覆岩层压力梯度，MPa/m ；P o ——上覆岩层压力，MPa ； H ——深度(高度)，m 。

(3)压力间关系. . z p P p O σ+=式中，P o ——上覆岩层压力，MPa ； P p ——地层孔隙压力，MPa ；σz ——有效上覆岩层压力(骨架颗粒间压力或垂直的骨架应力)，MPa 。

3、地层破裂压力和压力梯度 (1)地层破裂压力(伊顿法)p p z f P P P +--=)(1σμμ式中， P f ——地层破裂压力(为岩石裂缝开裂时的井流体压力)，MPa ； μ——地层的泊松比；σz ——有效上覆岩层压力，MPa ； P p ——地层孔隙压力，MPa 。

DOI：10.16660/ki.1674-098X.2004-9912-2780地层破裂压力计算方法研究进展及应用张广权 王丹丹(中国石化勘探开发研究院 北京 100083)摘 要：地层破裂压力预测不仅是钻井工程设计的基础，更是油气田经济高效开发的保障。

影响破裂压力的因素较多，与地层岩石弹性性质、孔隙压力、裂缝发育状况以及地应力等因素有关。

国内外在该参数的计算方面研究较多，很多研究人员提出了很多不同的计算方法，并且大量应用于现场实践中。

国外具有代表性的两种模式为Hubbert-Willis模式和Haimson-Fairhurst模式、三种计算方法包括伊顿法、史蒂芬法、安德森法。

国内主要有以黄荣樽为代表的一系列学者，通过改进模型、增加参数，建立了适合我国复杂地区的计算方法。

经过大量的实践和应用表明，地层破裂压力的预测在钻井工程和储气库评价和建设过程中起着极其重要的作用，是一个非常重要、不能忽视的参数。

关键词：地层破裂压力 孔隙压力 地应力 储气库 钻井工程中图分类号：TE142 文献标识码：A 文章编号：1674-098X(2020)08(b)-0024-05 Research Progress and Application of Calculation Method ofFormation Fracture PressureZHANG Guangquan WANG Dandan(Sinopec Petroleum Explorastion and Production Research Institute, Beijing, 100083 China) Abstract: Prediction of formation fracture pressure is not only the basis of drilling engineering design, but also the guarantee of economic and efficient development of oil and gas fields. There are many factors that affect the fracture pressure. It is related to the elastic property of rock, pore pressure, fracture development and in-situ stress. In terms of calculation methods of formation rupture pressure, many domestic and foreign scholars have proposed calculation methods, and they are widely used in field practice. During which, there are two representative models abroad: Hubbert-Willis model and Haimson-Fairhurst model, and three representative calculation methods, including Eaton method, Stephen method, and Anderson method. By improving the model and adding parameters, a series of domestic scholars, represented by Huang Rongzun, have established a calculation method suitable for China’s complex areas. A large number of practices and applications have shown that the prediction of formation fracture pressure plays an extremely important role in the evaluation and construction of drilling engineering and gas storage, and is a very important parameter that cannot be ignored.Key Words: Fracture pressure; Pore pressure; Geostress; Gas storage; Drilling engineering地层破裂压力在油田开发过程中应用越来越广泛，该参数在油田上应用较为广泛，多应用于钻井、压裂、试油等工艺技术，以及在地下储气库选址、建设过程中，该参数尤为重要，关系到储气库能否安全平稳运行。

在此处键入公式。

六、地层压力计算1、地层孔隙压力和压力梯度(1)地层孔隙压力H g p f p ⨯⨯⨯=-ρ310式中，P p ——地层孔隙压力(在正常压实状态下，地层孔隙压力等于静液柱压力)，MPa ； ρf ——地层流体密度，g/cm 3； g ——重力加速度，9.81m/s 2；H ——该点到水平面的重直高度(或等于静液柱高度)，m 。

在陆上井中，H 为目的层深度，起始点自转盘方钻杆补心算起，液体密度为钻井液密度ρm ，则，H g p m h ⨯⨯⨯=-ρ310式中，p h ——静液柱压力，MPa ； ρm ——钻井液密度，g/cm 3； H ——目的层深度，m ； g ——重力加速度，9.81m/s 2。

在海上钻井中，液柱高度起始点自钻井液液面(出口管)高度算起，它与方补心高差约为0.6～3.3m ，此高差在浅层地层孔隙压力计算中要引起重视，在深层可忽略不计。

(2)地层孔隙压力梯度HP G Pp =式中 G p ——地层孔隙压力梯度，MPa/m 。

其它单位同上式。

2、上覆岩层压力及上覆岩层压力梯度 (1)上覆岩层压力])1[(1081.93o ρρΦ+Φ-⨯=-m H P式中 P o ——上覆岩层压力，MPa ； H ——目的层深度，m ； Φ——岩石孔隙度，％；ρ——岩层孔隙流体密度，g/cm 3； ρm ——岩石骨架密度，g/cm 3。

(2)上覆岩层压力梯度HP G oo =式中，G o ——上覆岩层压力梯度，MPa/m ；P o ——上覆岩层压力，MPa ； H ——深度(高度)，m 。

(3)压力间关系z p P p O σ+=式中，P o ——上覆岩层压力，MPa ； P p ——地层孔隙压力，MPa ；σz ——有效上覆岩层压力(骨架颗粒间压力或垂直的骨架应力)，MPa 。

3、地层破裂压力和压力梯度 (1)地层破裂压力(伊顿法)p p z f P P P +--=)(1σμμ式中， P f ——地层破裂压力(为岩石裂缝开裂时的井内流体压力)，MPa ； μ——地层的泊松比；σz ——有效上覆岩层压力，MPa ； P p ——地层孔隙压力，MPa 。

现场地层压力计算在此处键入公式。

六、地层压力计算1、地层孔隙压力和压力梯度 (1)地层孔隙压力Hg p f p ⨯⨯⨯=-ρ310式中，P p ——地层孔隙压力(在正常压实状态下，地层孔隙压力等于静液柱压力)，MPa ；ρf ——地层流体密度，g/cm 3； g ——重力加速度，9.81m/s 2；H ——该点到水平面的重直高度(或等于静液柱高度)，m 。

在陆上井中，H 为目的层深度，起始点自转盘方钻杆补心算起，液体密度为钻井液密度ρm ，则，Hg pm h⨯⨯⨯=-ρ310式中，p h ——静液柱压力，MPa ； ρm ——钻井液密度，g/cm 3； H ——目的层深度，m ； g ——重力加速度，9.81m/s 2。

在海上钻井中，液柱高度起始点自钻井液液面(出口管)高度算起，它与方补心高差约为0.6～3.3m ，此高差在浅层地层孔隙压力计算中要引起重视，在深层可忽略不计。

(2)地层孔隙压力梯度HP G P p =式中 G p ——地层孔隙压力梯度，MPa/m 。

其它单位同上式。

2、上覆岩层压力及上覆岩层压力梯度 (1)上覆岩层压力])1[(1081.93o ρρΦ+Φ-⨯=-m H P式中 P o ——上覆岩层压力，MPa ； H ——目的层深度，m ；Φ——岩石孔隙度，％；ρ——岩层孔隙流体密度，g/cm 3； ρm ——岩石骨架密度，g/cm 3。

(2)上覆岩层压力梯度HP G oo= 式中，G o ——上覆岩层压力梯度，MPa/m ；P o ——上覆岩层压力，MPa ； H ——深度(高度)，m 。

(3)压力间关系zp P p O σ+=式中，P o ——上覆岩层压力，MPa ； P p ——地层孔隙压力，MPa ；σz ——有效上覆岩层压力(骨架颗粒间压力或垂直的骨架应力)，MPa 。

3、地层破裂压力和压力梯度 (1)地层破裂压力(伊顿法)pp z f P P P +--=)(1σμμ式中， P f ——地层破裂压力(为岩石裂缝开裂时的井内流体压力)，MPa ； μ——地层的泊松比；σz ——有效上覆岩层压力，MPa ； P p ——地层孔隙压力，MPa 。
