活塞式空压机维护检修规程1.目的：建立活塞式空气压缩机维护检修规程。
2.影响：本规格适应于公司现有的活塞式压缩机的维护和检修。
3.责任：公司设备负责人，车间主任，设备维护检修人员对执行本规格负责。
4.规程4.1.1检修类别：分为小修、中修和大修三类。
4.1.2检修间隔期见表单位：小时4.2检修内容4.2.1小修4.2.1.1检查并紧固各连接螺栓和十字头锁（包括地脚螺栓）4.2.1.2检查及消除气阀部件上的结焦污垢4.2.1.3检查必要时更换阀片、弹簧、阀座及升高限位器4.2.1.4检查必要的更换填料箱密封圈4.2.1.5检查、修理注油器、逆止阀、润滑油过滤网油管接头等润滑系统零部件4.2.1.6检查、调整传动带和联轴器4.2.2中修4.2.2.1包括小修内容4.2.2.2清除气室、水夹套内污垢。
测量气缸内壁磨损情况。
4.2.2.3检查、修理式更换活塞、活塞环、导向环及活塞杆4.2.2.4检查或更换连杆大小及轴瓦，调整间隙4.2.2.5检查调整主轴4.2.2.6检查、调整活塞子死角间隙4.2.2.7检查必要时更换逆止阀4.2.2.8检查清洗必要时更换逆止阀4.2.2.9检查疏通冷却水系统4.2.2.10检修卸载系统4.2.2.11更换润滑油4.2.3大修4.2.3.1包括中修内容4.2.3.2解体、清洗全部压缩机零部件4.2.3.3检查十字头部件，曲轴部件，十字头滑道的磨损情况，必要时检修式更换。
4.2.3.4修理，必要时更换气缸套，并进行水压试验。
未经修理的气缸，使用五年后需试压一次。
4.2.3.5校正各部件物轴线与水平。
4.2.3.6检查、修理时更换各冷却器，分离器并进行水压试验。
4.2.3.7检查曲轴十字头锁，连杆螺栓，活塞杆，必要时进行表面探伤检查。
4.2.3.8检查、调整飞轮跳动量。
4.2.3.9检查及修理调整设备基础。
4.2.3.10防腐、喷漆。
4.3检修前的准备4.3.1技术准备4.3.1.1使用说明书。
活塞式压缩机维护检修规程SHS 01020-2004总则 (450)检修周期与内容……………………(450)检修与质量标准 (452)试车与验收…………………………(462)维护与故障处理 (464)1总则1．1主题内容与适用范围1．1．1本规程规定了活塞式压缩机的检修周期与内容、检修与质量标准、试车与验收、维护与故障处理。
1．1．2本规程适用于石油化工卧式、立式、对置式、角式(L型、V型、W型、M型、Z 型)活塞式压缩机，其他类型的活塞式压缩机可参照执行。
1．2编写修订依据HC25008—91活塞式压缩机维护检修规程HCJ 204—83化工设备安装工程施工及验收规范2检修周期与内容2．1检修周期(见表1)表1检修周期月根据状态监测结果、设备运行状况以及是否有备机可适当调整检修周期。
2．2检修内容2．2．1小修2．2．1．1检查或更换各吸、排气阀片、阀座、弹簧及负荷调节器，清理气阀部件上的结焦及污垢。
2．2．1．2检查并紧固各部连接螺栓和十字头防转销。
2．2．1．3检查并清理注油器、单向阀、油泵、过滤器等润滑系统，并根据油品的化验结果决定是否更换润滑油。
2．2．1．4检查并清理冷却水系统。
2．2．1．5检查或更换压力表、温度计等就地仪表。
2．2．2中修2．2．2．1包括小修内容。
2．2．2．2检查更换填料、刮油环。
2．2．2．3检查修理或更换活塞组件(活塞环、导向环、活塞杆、活塞等)。
2．2．2．4必要时活塞杆做无损探伤。
2．2．2．5检查机身连接螺栓和地脚螺栓的紧固情况。
2．2．2．6检查并调整活塞余隙。
2．2．3大修2．2．3．1包括中修项目。
2。
2．3．2检查测量气缸内壁磨损。
2．2．3．3检查各轴承磨损、并调整其间隙。
2．2．3．4检查十字头滑板及滑道、十字头销、连杆大、小头瓦、主轴颈和曲轴颈的磨损。
2．2．3．5十字头销、连杆螺栓、活塞杆、曲轴无损探伤；气缸螺栓、中体螺栓、主轴承紧固螺栓等必要时做无损探伤检查。
活塞式压缩机维护检修规程一、结构简述活塞式空气压缩机由机身、汽缸、曲轴、连杆、十字头、活塞、活塞杆、填料函、汽阀等组成，由电动机驱动。
二、设备及环境1.设备清洁、表面无灰尘、油垢。
2.基础及周围环境整洁。
3.设备及管线、阀门等无泄漏。
三、设备维护日常维护1.严格按操作规程启动，运转与停车，并做好记录。
2.严格执行“设备润滑管理制度”，按规定补充润滑油，发现油质量不符合使用要求时，应更换润滑油。
3.检查循环油泵和注油器工作情况，保持油泵压力在0.10-0.30MPa。
4.随时检查轴承温度，按时记录，主轴承温度一般不超过65℃。
发现超温要查找原因，及时处理。
5.随时检查各段压力、温度、按规定做好记录。
发现异常，及时查找原因，进行处理。
6.冷却水压力不得低于0.2 MPa。
7.设备和现场要保持清洁，每班擦一次设备，随时消除跑、冒、滴、漏。
8.设备长期不使用时，应加油封闭，每周进行一次盘车。
紧急情况停车遇有以下情况之一时，应紧急停车：A.润滑油中断；B.冷却水中断；C.轴承温度超标；D.压缩气突然超温超压；E.声音突然异常，查不到原因；F.突发性严重振动，查不到原因；G.主零、部件及管道断裂；H.操作规程规定的其他紧急停车条件。
检修周期检修方法简述1.用水平仪测量机身水平度；用拉线法测量中体、气缸同轴度并进行调整。
2.用着色法检查滑动轴承接触面积，达不到标准要求时，应进行刮研。
3.用塞尺测量活塞与气缸、填料环与活塞杆径向间隙，并进行调整。
4.用压铅法测量轴承间隙、齿轮啮合间隙、气缸余隙。
5.主、曲轴轴颈，活塞杆可以用电镀、喷镀、刷镀等方法修复。
检修质量标准基础1.外观检查不允许有裂纹、疏松、露筋、渗油和混凝土剥落等缺陷。
2.基础无不均匀下沉或倾斜。
机身、中体1.机身纵、横向水平度为0.05mm/m。
2.十字头滑道中心线与主轴座孔中心线垂直度为0.01mm/m。
3.机身主轴承与电机外伸副轴承座孔中心线同轴度为0.03mm。
第四节活塞环的检修活塞环是柴油机燃烧室的组成零件之一。
具有保持活塞与气缸套之间有效密封的作用和将活塞热量传递给气缸壁的散热作用，以及调节气缸润滑油的作用。
活塞环又是柴油机的易损零件，主要损坏形式有：过度磨损、折断、粘着和弹力丧失等。
活塞环的工作性能直接影响气缸和柴油机的工作性能。
为此，应定期地通过扫气口检查和判断其工作情况。
一、扫气口检查通过扫气口检查活塞环等零件是获取柴油机运转过程中气缸工作信息的直接、简便和经济的方法。
1．检查方法(1)准备柴油机停车后一段时间，拆除扫气箱上操纵侧的气缸观察孔盖板，清洁观察孔。
借助一长柄强光灯泡伸入缸中进行观察。
此工作应由两人配合进行，一人观察，一人记录观察情况。
检查中应使冷却水或冷却油保持循环，以便检查有无漏泄：关闭主起动阀和起动空气，并啮合盘车机；盘车使活塞处于下止点，并由此位置开始检查。
为了观察清楚和判断正确，必须把零件工作表面擦拭干净。
(2)观察部位观察时，盘车使活塞上行至扫气口下方，自观察孔观看检查气缸壁和活塞头部；当活塞上行通过扫气口时，清洁并查看活塞头、活塞环和活塞裙工作表面；活塞继续上行，查看气缸套下部和活塞杆的情况。
2．观察活塞环的工作状况活塞环在气缸中有以下几种可能出现的状况，观察时应细心观察、分析和判断。
(1)活塞环良好工作状态：活塞环与气缸工作表面光亮、湿润，环在环槽内活动自如，无过度磨损痕迹，环的棱边可能尖锐但无毛刺。
(2)活塞环表面有局部轻微擦伤，且对应棱边尖锐有毛刺，对应缸壁也有轻微磨损。
(3)活塞环表面上有纵向拉痕，是由燃油中硬质颗粒造成的。
(4)活塞环槽内如积炭较厚和较硬使环粘于环槽中，将会造成气缸密封不良。
此时可用木棒触动活塞环检查其是否粘着和粘着的程度。
(5)活塞环裂纹或折断，亦可用木棒触动进行判断。
(6)活塞环漏气，使环表面干燥发黑，且缸壁上有大面积干燥发黑表面。
(7)活塞头、头几道环和环槽内有带颜色（稍白、黄、褐色等）的灰状堆积物，是气缸油中碱性添加剂导致，可引起缸套严重磨损。
第六节活塞杆填料函的检修活塞杆填料函是安装在气缸体底板(或称横隔板)中心孔内的密封装置，具有密封气缸扫气空气、刮除活塞杆上的油污和将气缸与曲柄箱分隔开的作用。
一、活塞杆填料函的结构活塞杆填料函是由上、下两部分组成的。
上部填料函用来密封扫气空气不使其漏入曲柄箱和刮除活塞杆上的油污，以免进入曲柄箱污染润滑油。
污油集中在气缸体的倾斜的底板上，可定期用装于气缸体上的旋塞排放。
下部填料函用以防止曲柄箱中飞溅润滑油被活塞杆带入气缸。
图8-22(a)为SulzerRTA48型柴油机活塞杆填料函装置。
上部刮油环3可刮去活塞杆上的油污，密封环4用来密封气缸中的扫气空气，防止其漏泄。
下部填料函中的第一组刮油环再一次刮除活塞杆上的剩余油污并通过SR孔排放。
其余3组刮油环则把曲柄箱中飞溅到活塞杆的润滑油刮下来并经0R孔流回曲柄箱，但不会与曲柄箱中的润滑油混合和污染润滑油。
填料函中的刮油环3、密封环4及下部4组刮油环均是由三段扇形块组成，并各用二道拉紧弹簧3a、5a箍紧压在活塞杆上，如图8-21（b）。
所以，检查或更换填料函中的环时不需要拆卸活塞装置。
二、活塞杆填料函检修由于活塞杆与填料函长时间地相对往复运动和环的径向运动，使刮油环、密封环的内圆面产生磨损、划痕、擦伤和端面磨损，致使各部位的环与环槽的配合间隙发生变化。
当各部位的间隙接近或超过说明书规定值时，填料函将失去其原有的功能。
当刮油环和密封环过度磨损使规定的间隙接近或超过最大值时、当环内表面产生划痕、擦伤等损坏时均应换新环。
对活塞杆填料函的检修应注意以下两点：(1)每次吊缸检修活塞时均应拆下活塞杆填料函进行检查，发现严重磨损的零件或有怀疑的零件均应换新。
由于活塞的检修间隔期是10000h，只有在下一次检修活塞时才能再次拆下填料函进行检修，所以每次吊缸必须检修填料函，以保证其处于良好技术状态。
(2)活塞杆填料函的拆、装应按说明书规定的顺序和要求进行，并保证各部位的配合间隙符合要求。

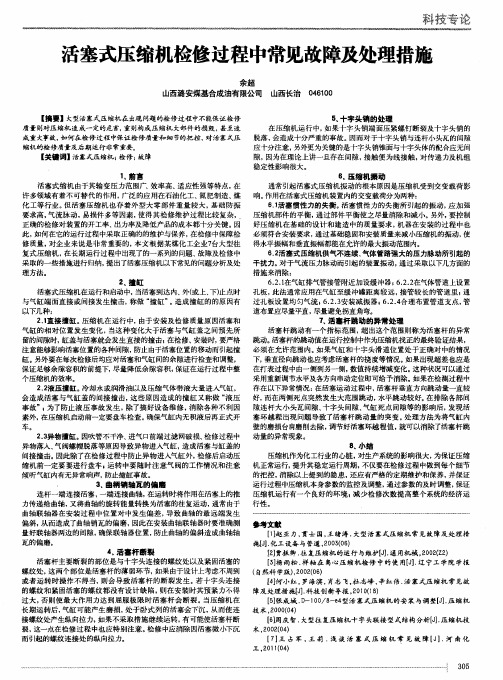

活塞压缩机检修中常见故障及处理措施分析活塞压缩机是工业生产中常用的一种压缩设备，它通过活塞的往复运动将气体压缩，达到增压的效果。
在使用过程中，活塞压缩机可能会出现各种故障，这些故障对生产造成了不小的影响，需要及时进行检修和处理。
下面就对活塞压缩机检修中常见的故障及处理措施进行分析。
一、活塞压缩机的常见故障1. 润滑系统故障活塞压缩机的润滑系统故障是常见的故障之一。
这可能是由于油液不足、油液泄漏或油液污染等原因引起的。
润滑系统的故障会导致摩擦增大，从而加剧机械零件的磨损，严重时甚至会造成设备的卡死。
2. 冷却系统故障活塞压缩机在运行过程中需要不断地排出热量，如果冷却系统故障，温度过高就会对设备的正常运行造成影响。
冷却系统故障可能是因为冷却水泵损坏、冷却水管堵塞或者散热片受到污垢覆盖等原因引起的。
3. 气阀故障气阀故障也是活塞压缩机常见的故障之一。
主要表现为压缩机排气压力异常或者排气不畅。
这种故障可能是因为气阀密封不严、活塞杆弯曲或者气阀泄露引起的。
4. 活塞杆与活塞杆密封故障活塞杆与活塞杆密封故障会引起气液混合，造成设备运行不稳定。
这种故障会导致润滑油污染，从而影响设备的运行效率。
二、处理措施分析1. 润滑系统故障处理润滑系统故障可以通过检查润滑油是否充足、更换润滑油滤芯、修理或更换润滑泵等方式进行处理。
定期对润滑系统进行检查和维护也可以有效预防此类故障的发生。
2. 冷却系统故障处理冷却系统故障可以通过检查清洗冷却水管、更换冷却水泵及散热片等方式进行处理。
在使用过程中，还要定期清洗冷却系统，避免因为污垢沉积而引起故障。
3. 气阀故障处理气阀故障可以通过更换气阀、检查气阀密封情况、修复活塞杆弯曲等方式进行处理。
定期对气阀进行检查和维护，及时发现并处理问题，也可以有效减少故障的发生。
活塞压缩机在使用过程中可能会出现多种故障，不同的故障需要采取不同的处理措施。
定期对设备进行检查和维护，及时发现并处理问题，可以有效减少设备故障的发生，确保设备的正常运行。
When the lives of employees or national property are endangered, production activities are stopped to rectify and eliminate dangerous factors.
（安全管理）
单位：___________________
姓名：___________________
日期：___________________
城市活塞和活塞杆的检修(最新
版)
城市活塞和活塞杆的检修(最新版)导语：生产有了安全保障，才能持续、稳定发展。
生产活动中事故层出不穷，生产势必陷于混乱、甚至瘫痪状态。
当生产与安全发生矛盾、危及职工生命或国家财产时，生产活动停下来整治、消除危险因素以后，生产形势会变得更好。
"安全第一"
的提法，决非把安全摆到生产之上;忽视安全自然是一种错误。
(1)活塞加工完以后，应进行水压试验，水压一般为最大工作压力的1．5倍，维持lOmin不得有渗漏和残余变形。
(2)活塞出现裂纹时，一般应报废；活塞圆柱面因活塞环参与摩擦而磨损有限，通常不加修理；当气缸镗缸加大了直径时，需按加大后的直径尺寸选配新活塞；只有当活塞磨伤或活塞环槽及筒形活塞销孔磨损时，才加以修理。
(3)当活塞擦伤、有划痕时，可先用锉刀将磨伤、结瘤处小心锉净，再用油石轻轻打磨光滑。
(4)小型筒形活塞销孔磨损时，应按配制加大的活塞销直径，用具有导柄的活塞铰刀进行铰孔。
铰削时，不能使用短铰刀，否则活塞销中心线与活塞中心线的垂直度不易保证。
铰削后，必须检测活塞垂直度偏差。
(5)活塞支承面巴氏合金层脱落时，可采用重新浇注或焊补后精车并留一定加工余量，以便装配时刮研。
(6)钢质活塞环槽磨损时，可将活塞环槽先车出一定形状，然后在相应的环槽内配制与活塞同材质的镶环，并在倒坡口处用电焊与活塞体焊牢后精车，使外圆焊缝车至规定尺寸并同活塞圆柱面一样光平，使环槽车至规定尺寸及要求的表面粗糙度。
钢质活塞的其他缺陷，也可采用焊补后精车方法加以修整。
(7)活塞杆磨损大于0．3mm、磨伤或划伤以及活塞杆的弯曲度超过0．02mm／m时，均应修复。
对于活塞杆的磨损，通常采用镀铬后磨削的方法修复。
镀铬前，应将活塞杆车圆后再镀，其镀铬层厚度以0.05～0．15mm为宜。
活塞杆的轻微划痕或擦伤，可用手工锉修以及油石磨光的方法修整；若活塞杆无弯曲时，最好用外圆磨床直接磨修。
修活塞杆之前，应先对弯曲进行矫正，保证修后的活塞杆中心线与活塞杆螺纹中心线同轴；矫正后，还应进行磁粉探伤检查，无裂纹等缺陷方可使用。
