连续梁施工步骤图

铁路双线连续梁主要施工方案1.连续梁施工总体方案全桥施工共分47个梁段：0#块梁段2个、挂篮悬臂浇筑梁段40个、边跨现浇梁段2个、合拢段梁段3个（中跨1个、边跨2个）。

连续梁1/2梁段悬灌分段图见下图。

大桥主要在施工17#、18#桥墩及上构（48m+80m+18m）连续梁主跨时，与高速存在交叉影响。

在悬浇连续梁施工阶段采用全封闭式挂篮防护方案，并在已浇筑梁板上采用防护栏杆防护。

以免异物坠落造成道路封闭、过往人员及车辆伤害。

图 1 连续梁1/2梁段悬灌分段关系图施工的工艺程序为：安装、预压托架→施工0号段→张拉并锚固竖向预应力束→拼装挂篮→施工a1（b1）段→张拉并锚固纵向及竖向预应力束→挂篮前移、调整、锚固→施工下一梁段→依次完成各段悬臂施工→施工边跨直线段→拆除边跨挂篮→边垮合拢→拆除中跨挂篮→中跨合拢→拱部施工。

为了缩短施工时间，混凝土浇筑采用一次浇筑成形，先浇底板、腹板，后浇顶板。

连续梁在涉路范围内的工程施工步骤如下：第一步：施工基础、墩身至墩顶。

第二步：在17～18号墩顶拼装托架，在托架上立模浇筑0号块，将0号块与墩顶临时固结，张拉并锚固纵向预应力束T0及竖向、横向预应力筋。

第三步：在0号块上安装挂篮，在挂篮悬臂对称浇筑a1、b1号梁段，张拉并锚固a1、b1号梁段纵向、竖向及横向预应力钢束（筋），拆除17～18号墩的0号块支架。

第四步：分别以17～18号墩中心线为对称线依次同时移动挂篮至下一节段，在挂篮悬臂对称浇筑a2、b2号梁段，张拉并锚固a2、b2号梁段纵向、竖向及横向预应力钢束（筋）。

重复以上步骤，最后施工至a10、b10号梁段，搭设边跨现浇支架，浇筑a11号梁段。

第五步：安装边跨临时刚性连接构造，张拉临时束，利用挂篮浇筑C1号梁段（边跨合拢段），张拉并锚固纵向预应力束及竖、横向预应力筋，拆除17～18号墩顶永久支座的临时锁定。

第六步：拆除边跨临时刚性连接构造，安装跨中临时刚性连接构造，张拉临时束，利用挂篮现浇D1号梁段（中跨合拢段），待强度达到100%后，先拆除主墩临时支座。

悬臂浇筑一、施工步骤1.1.1 在0号节段上安装挂篮，悬臂对称浇筑1号块梁段,并张拉相应的纵向预应力筋、竖向粗钢筋和顶板横向钢绞线束。

1.1.2 挂篮前移，继续悬臂对称浇筑余下箱梁梁段，并张拉相应的纵向预应力筋、竖向粗钢筋和顶板横向钢绞线束，对称循环悬浇至最大悬臂。

1。

1.3 在上述步骤施工同时，搭设边跨直线段支架并压重检验，在支架上浇筑直线段梁段，并张拉该段纵向钢绞线束、竖向粗钢筋和顶板横向钢绞线束。

1。

1.4 按设计要求进行箱梁合龙段施工，拆除临时支座，正式支座受力，完成体系转换.二、挂篮施工2。

2.1 挂篮拼装以桁架式（贝雷梁桁架）挂篮为例(结构形式见附录C图C-1）⑴挂篮拼装程序前后支座（下滑道）→贝雷梁桁架(挂篮主桁）→后锚梁→后锚杆→中横梁→后吊杆→前上横梁→前吊杆→底模→外模→内模⑵安装步骤及方法在0号梁段（或加1号梁段）施工完成后，即可从0号梁段中心向两侧对称安装两套施工挂篮，挂篮安装按设计图进行。

1) 测量定位，清除0号梁段梁面两腹板部位的杂物，测量划线,支座底面抄平。

2) 安装桁架前后支座。

3) 吊装贝雷梁桁架，分别吊装两组贝雷梁桁架于前后支座上，并用后、中、前横向联结系连接挂篮主桁架。

4）吊装后锚梁（包括支垫）。

5）用精扎螺纹钢筋及扁担梁(即元宝梁）和千斤顶将后锚梁锚固在桥面板上。

6）吊装中横梁（包括支垫).7) 安装后吊杆。

8）吊装前上横梁(包括支垫）。

9）安装前吊杆。

10) 整体吊装底模系(包括底模纵梁前、后下横梁，后短吊杆,上、下扁担梁及千斤顶）.11）安装外模及外模支架。

12）安装内模及内模支架.13）吊装张拉平台。

14）挂篮安装后,用经纬仪对中，拔正挂篮中线位置，抄平挂篮，用吊杆调整标高,经中线水平检查无误后，便可进行1号梁段混凝土浇筑施工。

2.2。

2 挂篮前移⑴箱梁块件预应力束张拉完成后，先放松前、后长吊杆，再稍将中间的两根后短吊杆放松(不要密贴），拆除其余短吊杆;同时在已浇箱梁顶的固定支点位置，起顶前端桁梁，安装下一块件施工前支点，在清除支点表面杂物后，涂抹黄油,以减小桁梁前移时的阻力.⑵拆除挂篮后锚吊杆系统，将前上横梁、中横梁用钢丝绳固定在已浇箱梁,安装主桁梁前移挂钩,拖拉主桁梁及后锚梁前移就位，主桁梁拖拉前移时，挂钩应设在两边主桁上,以保证主桁梁沿单幅箱梁中心线方向前进（此时主桁梁在三个固定支座上前移）。

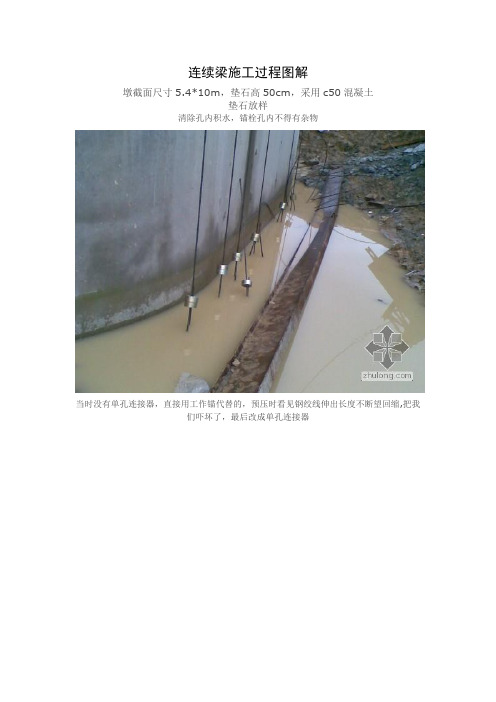

连续梁施工过程图解墩截面尺寸5.4*10m，垫石高50cm，采用c50混凝土垫石放样清除孔内积水，锚栓孔内不得有杂物当时没有单孔连接器，直接用工作锚代替的，预压时看见钢绞线伸出长度不断望回缩,把我们吓坏了，最后改成单孔连接器承台施工时需预埋钢绞线，承台内预埋深度为1.5m，承台外露长度为1.5m，外露部分钢绞线涂抹黄油，并外裹塑料布，以防止钢绞线锈蚀。

挤压垫板采用2cm厚钢板自制，尺寸为0.1×0.1m。

挤压套筒安装时，要求套丝填满其中，锚固端钢绞线伸出套筒不小于1cm0#块托架预压预埋点布置临时支墩横向式70cm，纵向60cm，但实际是横向60，纵向70，当时精轧螺纹钢是按设计预埋，临时支墩采用16竹胶板，也是设计加工，但I40a精轧螺纹钢间距中心间距100，精轧螺纹钢截面宽度14.2，双拼28.4,100-28.4-1.6*2=68.4《70，大家准备从新计算吧。

0#块托架布置图主构件I40a工字钢上横向分配梁采用I22a工字钢。

其中，梁体悬臂段下方部分采用单根I22a工字钢，长度为12m，布置间距为40cm。

主构件悬臂根部采用两道双拼I22a工字钢压紧，同时采用预埋的25精轧螺纹钢进行锚固，并施加50KN的张拉应力。

待0号块施工完毕后，采用连接套筒接长25精轧螺纹钢使其伸入至箱体内底板上，并施加50KN 的张拉应力将其锚固在底板上，以增强梁体抵抗风载扭矩的能力。

0#块底模满铺方木垒砌沙仓，填粗砂，没用塑料薄膜，直接砂浆找平，上竹胶板?底模铺设完成，塑料管包裹的是25的精轧螺纹钢，以后要伸入梁内锚固0#块底板?调模板，位置和标高都要控制侧模完成，白色的是塑料管，直接做梁底板倒角，拆模后必须弄干净安装堵头板，每个块段的堵头板交底要提前交给工人，尺寸要控制好，否则顶部钢筋保护层厚度不好控制，红色的是加固和保护锚垫板的模板，锚垫板用于以后腹板预应力束张拉绑扎钢筋?直径为φ25、预应力用的精轧螺纹钢筋，预应力管道选用内径为35mm铁管，配内径为25mm的三通压浆管，锚具采用JLM-25锚具。

变截面连续梁桥常用施工方法1．支架现浇法支架现浇法适用于旱地且跨径不太大的桥梁，施工中支架的安全、变形等是必须引起重视的问题。

2．悬臂施工法悬臂施工法是大跨径连续梁桥常用的施工方法，属于一种自架设方式，分为悬臂拼装与悬臂浇筑两种。

悬臂拼装指在预制场预制梁节段、然后进行逐节对称拼装，拼装方法主要有扒杆吊装法、缆索吊装法、提升法等。

悬臂浇注法则是利用挂蓝在桥墩两侧对称浇注箱梁节段、待已浇节段混凝土强度达到要求的张拉强度后进行预应力张拉，然后移动挂蓝进行下一节段施工，直至合拢。

目前主要采用该法施工。

不论悬拼还是悬浇，都是属于自架设方式施工，且已成结构的状态（包括受力，变形）具有不可调整性，所以，施工成败的关键在于临时锚固的可靠性，施工过程中的应力监测、变形预测与标高调整以及体系转换的实施。

经典图纸：变截面预应力连续刚构箱梁桥施工图范例桥梁全长：695.4m设计行车速度：80Km/h。

荷载等级：公路-Ⅰ级，无人群荷载。

桥宽：左右幅桥宽布置为0.5m 11m（行车道） 0.5m（防撞护栏）。

高程：黄海高程系统。

坐标：北京坐标系。

地震烈度：设计基本地震动加速度峰值A=0.05g，抗震设防烈度为6度。

桥面横坡：主桥单向横坡2%，引桥处在横坡变化段上。

单箱单室截面箱梁顶宽：12米底宽6.5米顶板悬臂长度：2.75米顶板悬臂端部厚：20cm 根部厚70cm。

全桥分五联，其中第二联为主桥，采用(70 130 70)m跨的变截面预应力混凝土连续刚构箱梁；两岸引桥采用预应力混凝土T梁，第一、三联为先简支后刚构（采用部分连续墩），第四、五联为先简支后连续。

主桥数量表、引桥数量表、地质纵断面图、桥型布置图箱梁标准横断面图、箱梁施工程序示意图箱梁截面标高、箱梁一般构造图箱梁纵向预应力钢束布置图箱梁纵向钢束竖弯平弯要素表箱梁纵向预应力钢束材料数量及引伸量计算表纵向钢束布置断面图20张箱梁纵向预应力钢束定位钢筋示意图箱梁锚下加强钢筋布置图箱梁横、竖向预应力钢束(筋)布置图箱梁横、竖向预应力钢束(筋)锚固大样图箱梁横、竖向预应力钢束(筋)数量表箱梁横、竖向预应力钢束(筋)定位钢筋示意图箱梁0号节段一般构造图、箱梁0号节段钢筋布置图箱梁1-16、1-16号节段钢筋布置图箱梁17号节段钢筋布置图、箱梁17号节段一般构造图箱梁17号节段钢筋布置图箱梁边、中跨合拢段外刚性支撑构造图箱梁边跨18号节段一般构造图箱梁18号节段钢筋布置图箱梁18号节段端横隔板钢筋布置图-gg箱梁18节段钢束加强、定位钢筋布置图箱梁齿板一般构造图、上齿板钢筋布置图箱梁下齿板钢筋布置图箱梁顶面现浇层钢筋布置图、箱梁施工预拱度图引桥30T梁平面布置图引桥30mT梁设伸缩缝端预留槽加厚部钢筋布置图(320) 墩台基础控制点坐标表、4 5号主墩一般构造图4 5号主墩墩身钢筋布置图4 5号主墩墩身劲性骨架布置示意图4 5号主墩承台钢筋布置图4 5号主墩承台冷却管布置图4 5号主墩基桩钢筋布置图过渡墩、引桥墩一般构造图（不含15、16号墩）测设线引桥桥墩一般构造图（15，16号墩）过渡墩帽梁钢筋布置图过渡墩墩身钢筋布置图过渡墩墩身劲性骨架布置图引桥桥墩帽梁钢筋布置图（实心墩）引桥桥墩帽梁钢筋布置图（双柱墩）引桥双柱墩墩柱基桩钢筋布置图引桥双柱墩基桩钢筋布置图引桥双柱墩墩柱系梁钢筋布置图引桥双柱墩基桩系梁钢筋布置图引桥实心墩墩身钢筋布置图引桥实心墩、空心墩承台钢筋布置图引桥实心墩、空心墩承台冷却管布置图引桥实心墩、墩心墩基桩钢筋布置图桥台承台钢筋图、桥台基桩钢筋图大桥支座垫石平面布置图D320型伸缩缝安装示意图、支座垫石钢筋布置图桩基础混凝土质量检测管构造图主桥盆式支座安装及构造示意图主桥箱梁检修楼梯布置图右幅桥0号桥台台帽、挡块钢筋布置图桥台台帽、背墙、挡块钢筋布置图桥台一般构造图、桥台耳墙钢筋布置图……。

连续梁0#段支架法现浇施工方案一、0#段施工施工流程支架拼装完成→支架预压→分片吊装外侧模板→安装底模板→绑扎底板钢筋→安装底板纵向预应力管道→绑扎腹板钢筋→安装腹板纵向预应力管道→安装竖向预力筋及管道→安装内模板→绑扎顶板钢筋→安装顶板纵向、横向预应力管道→穿好横向预应力筋→搭设混凝土浇筑工作平台→浇筑混凝土→养生→拆模→穿钢绞线束→施加预力→压浆。

（1）支架搭设0#段采用盘扣式满堂支架搭设。

某桥的主墩承台尺寸为10.6m×14.6m，而0#块支架尺寸为10.6m×11.2m，主墩承台尺寸为9.0×11.0m，承台顶面可作为支架基础，横向承台两侧各加1m宽作为人行道支架基础。

支架搭设采用直径48mm，壁厚3.5mm标准碗扣式脚手架，底模下脚手架立杆的纵向间距为30cm，横向间距根据箱梁对应位置分别设为：底板下为60cm，腹板处为30cm、翼缘板处脚手架横向间距为90cm，沿梁高方向支架步距为120cm，方木按横桥向30cm布置。

侧面模板采用挂篮模板，底模和内模采用钢木组合模板，支架顶端从下往上纵向14工字钢、横向12×12cm方木，支架底端纵向铺设15×15cm枕木。

支架计算见附注。

在0#段以外各搭设支架用做工作平台使用。

为方便工人上下，搭设扶梯通道，并用密目网防护，保证工人上下行的安全。

（2）支架预压为防止灌注的梁段因支架下沉造成混凝土出现裂缝，并保证梁段的线形与设计一致，除应提高支架刚度，减小支架上部结构变形外，还应对支架进行预压。

预压荷载取设计荷载120％，满载后持荷时间不小于24h。

加载时按照50%、100%、120%设计荷载分三级加载（采用砂袋或钢筋、钢绞线，起重机吊装）加载时注意加载重量的大小和加荷速率，使其与地基的强度增长相适应，待地基在前一级荷载作用下，观测地基沉降速度已稳定后，再施加下一级荷载，特别是在加载后期，更要严格控制加载速率，防止因整体或局部加载量过大、过快而使地基发生剪切破坏。

连续梁悬灌法施工根据梁型,连续梁采用挂篮悬灌施工。

⑴施工程序①总体施工程序0号段砼浇筑后，砼强度达到设计强度100％以上，张拉后在0号段上拼装挂篮进行梁段平衡对称悬臂施工。

②梁段施工程序绑扎底板及腹板钢筋并安放预应力管道→安装内模→绑扎顶板钢筋→安放顶板预应力管道→一次性对称浇筑梁段混凝土→养生→预应力张拉→压浆→挂篮行走→下一循环施工。

⑵0号梁段施工①支座、临时支座安装支座安装前，在支承垫石上放好每个支座的十字线，并测出顶面高程，对支座地脚螺栓预留孔的孔径、深度、垂直度进行检查并清除干净。

支座就位后，在支座底板支承垫石顶面之间应留有20-30mm的空隙，采用重力式灌浆方式灌注无收缩高强度灌浆材料。

为解决梁部施工时因不平衡产生的弯矩，可采用临时支座进行固结，待梁体施工完成后,拆除临时支座完成体系转换。

在临时支座顺桥向靠外侧分别预埋φ32mm的精轧螺纹钢，下端锚固于墩身内，上端锚固于梁顶，设置数量及预埋长度根据计算确定,临时支座设计时梁部的倾覆稳定系数大于1。

5。

临时支座采用C50混凝土浇筑，为便于合龙时拆除临时支座,在其中间设置一层6cm厚的硫磺砂浆间隔层并埋置电阻丝.②托架施工托架利用桥墩上的预埋件组焊桁架式结构，为有效的减小和消除托架变形,托架所有节点均采用焊接结构.托架通过墩身预埋件与墩身连为一体。

托架与预埋件的连接采用销接和焊接连接。

托架安装完成后进行预压,以便消除托架的非弹性变形和测得托架的弹性变形，为0号段底模的定位提供依据。

③模板安装连续梁底模采用挂蓝底模，端模采用钢板自制，侧模均采用大块定型钢模板，梁段内模采用定型变高钢模板,张拉槽,张拉齿块考虑重复使用,统一采用钢模.模板利用汽车吊分段吊装到位，吊装顺序为先中间端后两端，外侧模就位后利用缆风绳临时固定,待对应的模板到位后利用对拉拉杆将其左右连接，顶部用钢管对撑，以增强其稳定性。

0号段模板安装顺序为：支架安装→铺设底模→外侧模安装→内模及洞口模安装→安装堵头板。

连续梁施工工艺1、明挖扩大基础施工对刚性扩大基础的施工，一般均采用明挖，根据开挖深度、边坡土质、渗水情况及施工场地、开挖方式、施工方法可以有多种选择,这里采用放坡开挖。

1.测量放线:用经纬仪测出墩、台基础纵、横中心线，放出上口开挖边线桩，的大小应满足基础施工的要求,渗水的土质，基底平面尺寸可适当加50cm—100cm，便于设置排水沟和安装模扳，其它情况可放小加宽尺寸，不设基础模板时，按设计平面尺寸开挖。

2.开挖作业方式以机械作业为主，采用反铲挖掘机配自卸汽车运输作业辅以人工清槽。

单斗挖掘机（反铲)斗容量根据上方量和运输车辆的配置可选择0.4～0.1立方米，控制深度4-6m。

挖基土应外运或远离基坑边缘卸土，以免塌方和影响施工。

3。

基坑开挖前，依据设计图提供的勘探资料,先估算渗水量，选择施工方法和排水设备，采用集水坑排水方法施工时按集水坑底应比基底标高高50—100cm，以降低地下水位保持基底无水，抽水设备可采用电动或内燃的离心式水泵或潜水泵，采用人工降低地下水位.井点法适用于基坑土质容易流砂的砂土层，不能用直接排水法的情况下.降低地下水位效果较好。

在距基坑壁1。

0m的土层内通过计算设置若干针形管，通过水泵从中抽水引起地下水位的下降，由于各集水井的作用使基坑范围地下水位下降，在施工过程中不断抽水，使基坑保持干燥无水.4。

基坑开挖应连续施工，避免晾糟，一次开挖距基坑底面以上要预留20—30cm，待验槽前人工一次清除至标高，以保证基坑顶面坚实。

5.坑壁的支撑坑壁的支撑方式可选以下几种：(1）档扳支撑：适用于基坑断面尺寸较小，可以边挖边支撑的情况，档板可竖或横立，板厚5-6cm，加方木带，板的支撑用钢、木均可。

(2）喷射砼护壁是一种常用的边坡支护方法,在人工修整过的边坡上采用砼喷射机喷射砼，厚度一般为5-10cm（或特殊设计）,砼标号C20，石子粒径0.5—1。

5cm，喷射法随着基坑向下开挖1.0-2.0m，即开始喷射砼护壁，以后挖一节喷一节直到基底。

60+100+60变截面连续梁桥(施工图）总说明一、概述东苕溪为四级航道，通航净宽55m，净高7m，水面正宽178m,通航最高水位2。

62m（85高程）。

路线跨越处河道规整，浆砌片石护岸，河堤上均有汽车通道，河道与路线交角为90°。

该桥服从路线总体走向要求，位于R=5500m的右偏圆曲线上。

桥址区地层上部为亚粘土及淤泥质亚粘土，底层为强风化、中风化砂岩或花岗岩。

二、设计采用的标准及规范1、采用规范⑴ 《公路工程技术标准》（JTJ001-97)⑵ 《公路桥涵设计通用规范》（JTJ021-89)⑶ 《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTJ023—85）⑷ 《公路桥涵钢结构及木结构设计规范》（JTJ025—86）⑸ 《公路桥涵地基与基础技术规范》（JTJ024—85）⑹ 《公路工程抗震设计规范》（JTJ004-89)⑺ 《公路桥涵施工技术规范》(JTJ041—2000）⑻ 《高速公路交通安全设施设计与施工技术规范》（JTJ074—94)⑼ 《公路桥位勘测设计规范》(JTJ062—91）⑽ 《交通行业标准公路桥梁板式橡胶支座》（JT/T4—93）2、参考规范⑴ 《英国标准学会British Standard BS5400》⑵ 《Standard Specifications for Highway Bridges》U.S.A，1996。

⑶ 《日本高等级公路设计规范》第二册，1990.⑷ 《公路桥梁抗风设计指南》三、设计技术标准计算行车速度：100km/h桥梁宽度: 2×(0。

5m(护栏）+净-15.5m（行车道）+1.0m（护栏））桥面横坡: 2 %桥梁最大纵坡： -2。

55%和尚塘航道等级：四级（通航净宽55m，净高7m）和尚塘航道设计最高通航水位：2。

620m（国家黄海85高程，下同）设计荷载：汽车-超20级,挂车—120地震烈度：地震基本烈度Ⅵ度，按Ⅶ度设防桥面铺装： 10cm厚沥青混凝土铺装船舶撞击力： Fv=400KN,Fh=550KN四、本桥沿线自然地理概况1、地形、地貌桥址区地貌类型属杭嘉湖平原，地势平坦开阔，水网发达,河流沟渠密布。

1.1.1.连续箱梁悬臂浇筑及转体施工该桥在跨越既有兰武线时采用1联（40+64+40）m连续梁，该联连续梁采用挂篮悬臂灌注现浇转体施工。

连续箱梁悬臂浇筑施工方法及工艺见“连续箱梁悬臂浇筑施工方法及工艺”.本转体采用墩底转体方案,在承台与连续梁桥墩之间设置球铰和撑脚，钢球铰设在承台顶部中心位置。

沿既有铁路方向做好施工准备；线利用支架或托架在主墩顶立模板施工连续梁0#段,待0#段施工完毕后，在0＃段梁顶预拼装施工挂篮。

在施工连续梁各节段前，按设计位置预埋Φ32精轧螺纹钢临时固结上下转盘，另外采用上下楔形钢板稳固撑脚并焊接,使撑脚与承台临时固结,以增加梁体施工的横向抗倾覆性。

转体球铰安装就位、撑脚临时固结后,采用挂篮悬臂灌注法施工梁体个阶段混凝土。

当7（7′)号梁段完成后,连续梁达到最大悬臂状态,准备进行转体施工。

转体前锯开上下转盘间的Φ32精轧螺纹钢，同事拆除撑脚底的楔形钢板，然后进行转体施工。

转体就位无误后在次采用上下楔形钢板稳固撑较将其锁定，保证转体单元不在产生位移.清洗底盘上表面，焊接预留钢筋，立模浇筑封固混凝土（C50微膨胀混凝土）、使上转盘与下转盘连成一体.浇筑封固混凝土一定振捣密实,以保证上、下盘密实连接。

最后按先边跨再中跨的顺序进行合龙施工并完成体系转换。

1.1.1.1.转体结构设计平转法转动由钢球铰及其撑脚、上转盘、下转盘、转体牵引系统、助推系统、轴线微调系统、顶梁系统、临时辅助平衡系统（撑脚底加塞的上下楔形钢板）组成.厚钢走板。

双圆柱为两个Φ500mm×20mm的钢管。

撑脚在工程整体制造后运进工地，在下转盘混凝土灌注完成上球铰安装就问时即安装撑脚，并在撑脚走板下支垫10mm钢板（作为转体结构与滑道的间隙）。

上转盘施工完成后抽取垫板并采用楔形钢板临时支撑固结.转动前在接触下滑道的撑脚下面铺装5mm四氟板，并在转动过程中及时添加四氟粉,以减小转动时的摩擦力。

⑷转体上转盘上转盘支撑转体结构，直接与连续梁桥墩相连,在整个转动过程中以受压为主，布置有多层钢筋网，施工时应绑扎好各钢筋、钢材。

东阳江特大桥跨东阳江(32+48+48+32)m 连续梁施工方案项目总工：项目经理：中铁四局集团有限公司金温扩能改造工程第二项目经理部二〇一一年四月东阳江特大桥跨东阳江(32+48+48+32)m 连续梁施工方案文件编号：：JWSG1-ZTSJ2-SGFA-4版号：受控编号：修改状态：编制：复核：审核：批准：有效状态：中铁四局集团有限公司金温扩能改造工程第二项目经理部二〇一一年四月目录1、编制依据、编制范围： (1)1.1、编制依据 (1)1.2、编制范围 (1)2、工程概况： (1)2.1、地理位臵 (1)2.2、工程地质 (1)2.3、气象、水文 (2)2.4、设计技术标准 (3)2.5、设计概况 (3)2.6、主要工程数量 (4)3、管理目标 (4)3.1、质量目标 (4)3.2、安全生产目标 (4)3.3、工期目标 (4)3.4、环境保护目标 (5)3.5、职业健康目标 (5)4、总体施工部署 (5)4.1、总体施工方案 (5)4.2、施工任务划分 (5)4.3、工期安排 (7)4.4、临时工程布臵 (8)5、项目组织机构 (8)5.1、施工组织： (8)5.2、组织机构： (8)6、施工准备 (9)6.1、物资供应 (9)6.2、工程试验 (10)6.3、施工测量 (10)6.4、技术准备 (10)7、主要工序施工方案 (10)7.1、0号段施工 (10)7.2、悬臂梁段施工 (26)7.3、边跨现浇段施工 (43)7.4、合龙段施工及体系转换 (45)8、资源配臵 (49)8.1、劳动力配臵 (49)8.2、机械、设备配臵 (50)8.3、主要材料配臵 (51)9、质量保证措施 (52)9.1试验工作的质量保证措施 (52)9.2测量工作的质量保证措施 (52)9.3模板及支架质量保证措施 (52)9.4钢筋加工及安装质量保证措施 (53)9.5混凝土质量保证措施 (53)9.6挂篮行走质量保证措施 (54)9.7连续梁节段质量保证措施 (54)10、安全保证措施 (54)10.1安全保证体系 (54)10.2安全保证措施 (55)11、文明施工保证措施 (60)12、环境保护措施 (61)13、应急预案 (62)13.1、应急指挥机构 (62)13.2、触电应急预案 (63)13.3、高处坠落应急预案 (63)13.4、火灾应急预案 (63)13.5、防汛应急预案 (64)13.6、防台风应急预案 (64)14、附件、附图 (65)附件1:0#段、边跨现浇段支架及临时支墩检算书 (65)附件2:连续梁挂篮受力检算书 (65)附件3: 梁底理论立模标高计算表。
