几种常用运算放大器举例

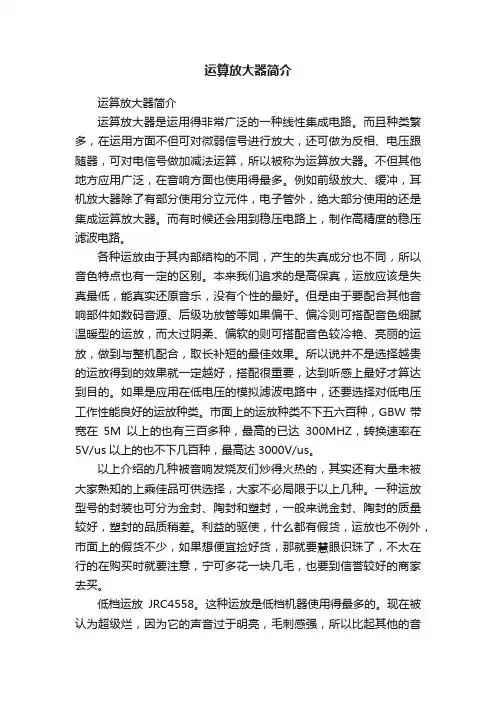

运算放大器简介运算放大器简介运算放大器是运用得非常广泛的一种线性集成电路。

而且种类繁多，在运用方面不但可对微弱信号进行放大，还可做为反相、电压跟随器，可对电信号做加减法运算，所以被称为运算放大器。

不但其他地方应用广泛，在音响方面也使用得最多。

例如前级放大、缓冲，耳机放大器除了有部分使用分立元件，电子管外，绝大部分使用的还是集成运算放大器。

而有时候还会用到稳压电路上，制作高精度的稳压滤波电路。

各种运放由于其内部结构的不同，产生的失真成分也不同，所以音色特点也有一定的区别。

本来我们追求的是高保真，运放应该是失真最低，能真实还原音乐，没有个性的最好。

但是由于要配合其他音响部件如数码音源、后级功放管等如果偏干、偏冷则可搭配音色细腻温暖型的运放，而太过阴柔、偏软的则可搭配音色较冷艳、亮丽的运放，做到与整机配合，取长补短的最佳效果。

所以说并不是选择越贵的运放得到的效果就一定越好，搭配很重要，达到听感上最好才算达到目的。

如果是应用在低电压的模拟滤波电路中，还要选择对低电压工作性能良好的运放种类。

市面上的运放种类不下五六百种，GBW带宽在5M以上的也有三百多种，最高的已达300MHZ，转换速率在5V/us以上的也不下几百种，最高达3000V/us。

以上介绍的几种被音响发烧友们炒得火热的，其实还有大量未被大家熟知的上乘佳品可供选择，大家不必局限于以上几种。

一种运放型号的封装也可分为金封、陶封和塑封，一般来说金封、陶封的质量较好，塑封的品质稍差。

利益的驱使，什么都有假货，运放也不例外，市面上的假货不少，如果想便宜捡好货，那就要慧眼识珠了，不太在行的在购买时就要注意，宁可多花一块几毛，也要到信誉较好的商家去买。

低档运放JRC4558。

这种运放是低档机器使用得最多的。

现在被认为超级烂，因为它的声音过于明亮，毛刺感强，所以比起其他的音响用运放来说是最差劲的一种。

不过它在我国暂时应用得还是比较多的,很多的四、五百元的功放还是选择使用它，因为考虑到成本问题和实际能出的效果,没必要选择质量超过5532以上的运放。

10种运算放大器各种不同类型的运算放大器介绍 董婷076112班一．uA741M ，uA741I ，uA741C （单运放）高增益运算放大器用于军事，工业和商业应用.这类单片硅集成电路器件提供输出短路保护和闭锁自由运作。

这些类型还具有广泛的共同模式，差模信号范围和低失调电压调零能力与使用适当的电位。

目前价格1元/个。

Package 封装Part Number 零件型号Temperature Range 工作温度范围ND UA741C 0℃ - +70℃ • • UA741I -40℃ - +105℃ • • UA741M -55℃ - +125℃ • •例如 : UA741CNuA741主要参数ABSOLUTE MAXIMUM RATINGS 最大额定值 Symbol 符号Parameter 参数 UA741MUA741IUA741CUni t 单位 VCC Supply voltage 电源电压 ±22V Vid Differential Input Voltage 差分输入电压±30V Vi Input Voltage 输入电压 ±15 V Ptot Power Dissipation 功耗 500mWToper Output Short-circuit Duration 输出短路持续时间 Infinite 无限制Operating Free-air TemperatureRange 工作温度-55 to +125 -40 to +105 0 to +70℃Tstg Storage Temperature Range 储存温度范围 -65 to +150ELECTRICAL CHARACTERISTICS VCC = ±15V, Tamb = +25°C (unless otherwise specified) 电气特性Symbol 符号Parameter 参数最小. 典型. 最大.Unitd单位Vio Input Offset Voltage (Rs ≤ 10KΩ) 输入失调电压-mV Tamb = +25℃- 1 5Tmin ≤ Tamb ≤ Tmax - - 6Iio Input Offset Current 输入失调电流nA Tamb = +25℃- 2 30Tmin ≤ Tamb ≤ Tmax - - 70Iib Input Bias Current 输入偏置电流nA Tamb = +25℃- 10 100 Tmin ≤ Tamb ≤ Tmax - - 200Avd Large Signal Voltage Gain (Vo=±10V, RL=2KΩ) 大信号电压增益V/mV Tamb = +25℃50 200 -Tmin ≤ Tamb ≤ Tmax 25 -SVR Supply Voltage Rejection Ratio (Rs ≤ 10KΩ) 电源电压抑制比dB Tamb = +25℃77 90 -Tmin ≤ Tamb ≤ Tmax 77 - -ICC Supply Current, no load 电源电流（空载）mA Tamb = +25℃- 1.7 2.8 Tmin ≤ Tamb ≤ Tmax - - 3.3Vicm Input Common Mode Voltage Range 输入共模电压范围V Tamb = +25℃±12 - -Tmin ≤ Tamb ≤ Tmax ±12 - -CMR Common Mode Rejection Ratio (RS ≤ 10KΩ)共模抑制比dB Tamb = +25℃70 90 -Tmin ≤ Tamb ≤ Tmax 70 - -IOS Output short Circuit Current输出短路电流10 25 40 mA±Vopp Output Voltage Swing输出电压摆幅Tamb=+25℃RL=10KΩ12 14 -VRL=2KΩ10 13 -Tmin≤Tamb≤TmaxRL=10KΩ12 - -RL=2KΩ10 - -SR Slew Rate Vi=±10V,RL=2KΩ,CL=100pF,unity Gain转换率单位增益0.25 0.5 - V/μstr Rise Time Vi = ±20mV, RL =2KΩ,CL = 100pF, unityGain 上升时间单位增益- 0.3 - μsKov Overshoot Vi=20mV,RL=2KΩ,CL=100pF,unity Gain超虚拟单位增益- 5 - %Ri Input Resistance 输入阻抗0.3 2 - MΩGBP Gain Bandwith Product Vi = 10mV, RL =2KΩ,CL =100pF, f =100kHz 带宽增益0.7 1 - MHzTHD Total Harmonic Distortion f = 1kHz, Av = 20dB,RL=2KΩ,Vo=2Vpp, CL=100pF,Tamb=+25℃总谐波失真- 0.06 - %en Equivalent Input Noise Voltage f=1kHz,Rs=100Ω等效输入噪声电压- 23 -nV√Hz￠m Phase Margin 相位裕度- 50 - Degree s二．CA3140 高输入阻抗运算放大器CA3140高输入阻抗运算放大器,是美国无线电公司研制开发的一种BiMOS高电压的运算放大器在一片集成芯片上，该CA3140A和CA3140 BiMOS运算放大器功能保护MOSFET的栅极（PMOS上）中的晶体管输入电路提供非常高的输入阻抗，极低输入电流和高速性能。

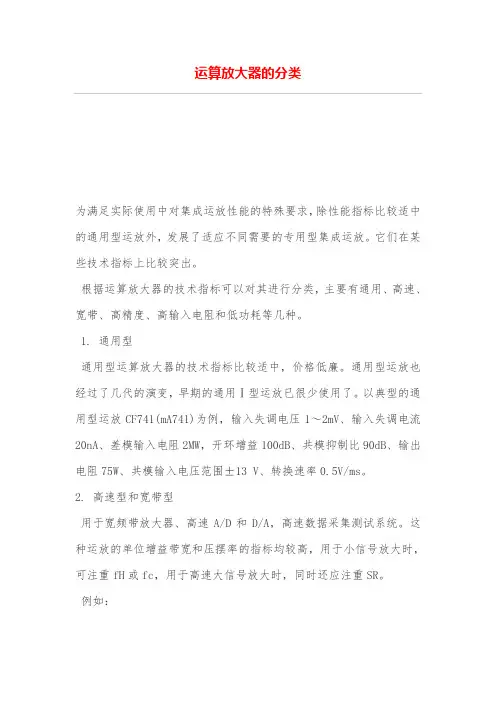

运算放大器的分类为满足实际使用中对集成运放性能的特殊要求，除性能指标比较适中的通用型运放外，发展了适应不同需要的专用型集成运放。

它们在某些技术指标上比较突出。

根据运算放大器的技术指标可以对其进行分类，主要有通用、高速、宽带、高精度、高输入电阻和低功耗等几种。

1. 通用型通用型运算放大器的技术指标比较适中，价格低廉。

通用型运放也经过了几代的演变，早期的通用Ⅰ型运放已很少使用了。

以典型的通用型运放CF741(mA741)为例，输入失调电压1～2mV、输入失调电流20nA、差模输入电阻2MW，开环增益100dB、共模抑制比90dB、输出电阻75W、共模输入电压范围±13 V、转换速率0.5V/ms。

2. 高速型和宽带型用于宽频带放大器、高速A/D和D/A，高速数据采集测试系统。

这种运放的单位增益带宽和压摆率的指标均较高，用于小信号放大时，可注重fH或fc，用于高速大信号放大时，同时还应注重SR。

例如：CF2520/2525SR＝120V/ms BW·G ＝ 20MHzAD9620SR＝2200V/msfH ＝ 600MHzAD9618SR＝1800V/ms BW·G ＝ 8000MHzOP37SR＝17V/ms BW·G ＝ 63MHzCF357SR＝50V/msBW·G ＝ 20 MHz3. 高精度(低漂移型）用于精密仪表放大器，精密测试系统，精密传感器信号变送器等。

例如：OP177CF7144. 高输入阻抗型用于测量设备及采样保持电路中。

例如：AD549CF155/255/3555. 低功耗型用于空间技术和生物科学研究中，工作于较低电压下，工作电流微弱。

例如： OP22 正常工作时，静态功耗可低至36μW。

OP290 在±0.8V电压下工作，功耗为24μW。

CF7612 在±5V电压下工作，功耗为50μW。

6. 功率型这种运放的输出功率可达1W以上，输出电流可达几个安培以上。

常用运算放大器型号CA3130高输入阻抗运算放大器CA3140高输入阻抗运算放大器CD4573四可编程运算放大器MC14573,ICL7650斩波稳零放大器LF347带宽四运算放大器KA347，LF351BI-FET单运算放大器LF353BI-FET双运算放大器LF356BI-FET单运算放大器LF357BI-FET单运算放大器LF398采样保持放大器LF411BI-FET单运算放大器LF412BI-FET双运放大器LM124低功耗四运算放大器(军用档)LM1458双运算放大器LM148四运算放大器LM224J低功耗四运算放大器(工业档)LM2902四运算放大器LM2904双运放大器LM301运算放大器LM308运算放大器LM308H运算放大器（金属封装）LM318高速运算放大器LM324，LM348四运算放大器HA17324,KA324四运算放大器LM358通用型双运算放大器HA17358，LM380音频功率放大器LM386-1，LM386-3音频放大器NJM386D,UTC386音频放大器LM386-4音频放大器LM3886音频大功率放大器LM3900四运算放大器LM725高精度运算放大器LM733带宽运算放大器LM741通用型运算放大器HA17741，MC34119小功率音频放大器NE5532高速低噪声双运算放大器NE5534高速低噪声单运算放大器TL062BI-FET双运算放大器TL064BI-FET四运算放大器NE592视频放大器OP07-CP精密运算放大器OP07-DP精密运算放大器TBA820M小功率音频放大器TL061BI-FET单运算放大器TL072BI-FET双运算放大器TL074BI-FET四运算放大器TL081BI-FET单运算放大器TL082BI-FET双运算放大器TL084BI-FET四运算放大器。

2 AD8047AR 250 MHz,通用电压反馈运算放大器3 AD8047AR-REEL 250 MHz,通用电压反馈运算放大器4 AD8047AR-REEL7 250 MHz,通用电压反馈运算放大器5 AD8048AN 250 MHz,通用电压反馈运算放大器6 AD8048AR 250 MHz,通用电压反馈运算放大器7 AD8048AR-REEL 250 MHz,通用电压反馈运算放大器8 AD8048AR-REEL7 250 MHz,通用电压反馈运算放大器9 AD8055AN 单-低成本，300 MHz电压反馈放大器10 AD8055AR 单-低成本，300 MHz电压反馈放大器11 AD8055AR-REEL 单-低成本，300 MHz电压反馈放大器12 AD8055AR-REEL7 单-低成本，300 MHz电压反馈放大器13 AD8055ART-REEL 单-低成本，300 MHz电压反馈放大器14 AD8055ART-REEL7 单-低成本，300 MHz电压反馈放大器15 AD8056AN 双-低成本，300 MHz电压反馈放大器16 AD8056AR 双-低成本，300 MHz电压反馈放大器17 AD8056AR-REEL 双-低成本，300 MHz电压反馈放大器18 AD8056AR-REEL7 双-低成本，300 MHz电压反馈放大器19 AD8056ARM 双-低成本，300 MHz电压反馈放大器20 AD8056ARM-REEL 双-低成本，300 MHz电压反馈放大器21 AD8056ARM-REEL7 双-低成本，300 MHz电压反馈放大器22 AD8057ACHIPS 单-低成本，高性能，电压反馈，325 MHz 放大器23 AD8057AR 单-低成本，高性能，电压反馈，325 MHz 放大器24 AD8057AR-REEL 单-低成本，高性能，电压反馈，325 MHz 放大器25 AD8057AR-REEL7 单-低成本，高性能，电压反馈，325 MHz 放大器26 AD8057ART-REEL 单-低成本，高性能，电压反馈，325 MHz 放大器27 AD8057ART-REEL7 单-低成本，高性能，电压反馈，325 MHz 放大器28 AD8058ACHIPS 双-低成本，高性能，电压反馈，325 MHz 放大器29 AD8058AR 双-低成本，高性能，电压反馈，325 MHz 放大器30 AD8058AR-REEL 双-低成本，高性能，电压反馈，325 MHz 放大器31 AD8058AR-REEL7 双-低成本，高性能，电压反馈，325 MHz 放大器32 AD8058ARM 双-低成本，高性能，电压反馈，325 MHz 放大器33 AD8058ARM-REEL 双-低成本，高性能，电压反馈，325 MHz 放大器34 AD8058ARM-REEL7 双-低成本，高性能，电压反馈，325 MHz 放大器35 AD8001SMD 800MHz,50mW电流反馈放大器36 AD846AN 450V/ms,精密电流反馈运算放大器37 AD846BN 450V/ms,精密电流反馈运算放大器38 AD846AQ 450V/ms,精密电流反馈运算放大器39 AD846BQ 450V/ms,精密电流反馈运算放大器40 AD846SQ 450V/ms,精密电流反馈运算放大器41 AD846SQ/883B 450V/ms,精密电流反馈运算放大器42 5962-8964601PA 450V/ms,精密电流反馈运算放大器43 OP260AZ 2路高速电流反馈型运算放大器44 OP260EZ 2路高速电流反馈型运算放大器46 OP260GP 2路高速电流反馈型运算放大器47 OP260GS 2路高速电流反馈型运算放大器48 OP260ARC/883 2路高速电流反馈型运算放大器49 SSM2024P 4组电流控制放大器50 AD8005ART 270MHz 400mA电流反馈型放大器51 OPA2650P 双路-宽带,低功耗，电压反馈运算放大器52 OPA2650PB 双路-宽带,低功耗，电压反馈运算放大器53 OPA2650U 双路-宽带,低功耗，电压反馈运算放大器54 OPA2650UB 双路-宽带,低功耗，电压反馈运算放大器55 OPA2650E 双路-宽带,低功耗，电压反馈运算放大器56 OPA2658P 双路-宽带,低功耗,电流反馈运算放大器57 OPA2658U 双路-宽带,低功耗,电流反馈运算放大器58 OPA2658UB 双路-宽带,低功耗,电流反馈运算放大器59 OPA2658E 双路-宽带,低功耗,电流反馈运算放大器60 OPA2680U 双路-宽带,电压反馈运算放大器，带使能--------------------------------------------------------------------CA3130高输入阻抗运算放大器CA3140高输入阻抗运算放大器CD4573四可编程运算放大器MC14573,ICL7650斩波稳零放大器LF347带宽四运算放大器KA347，LF351BI-FET单运算放大器LF353BI-FET双运算放大器LF356BI-FET单运算放大器LF357BI-FET单运算放大器LF398采样保持放大器LF411BI-FET单运算放大器LF412BI-FET双运放大器LM124低功耗四运算放大器(军用档)LM1458双运算放大器LM148四运算放大器LM224J低功耗四运算放大器(工业档)LM2902四运算放大器LM2904双运放大器LM301运算放大器LM308运算放大器LM308H运算放大器（金属封装）LM318高速运算放大器LM324，LM348四运算放大器HA17324,KA324四运算放大器LM358通用型双运算放大器HA17358，LM380音频功率放大器LM386-1，LM386-3音频放大器NJM386D,UTC386音频放大器LM386-4音频放大器LM3886音频大功率放大器LM3900四运算放大器LM725高精度运算放大器LM733带宽运算放大器LM741通用型运算放大器HA17741，MC34119小功率音频放大器NE5532高速低噪声双运算放大器NE5534高速低噪声单运算放大器TL062BI-FET双运算放大器TL064BI-FET四运算放大器NE592视频放大器OP07-CP精密运算放大器OP07-DP精密运算放大器TBA820M小功率音频放大器TL061BI-FET单运算放大器TL072BI-FET双运算放大器TL074BI-FET四运算放大器TL081BI-FET单运算放大器TL082BI-FET双运算放大器TL084BI-FET四运算放大器。

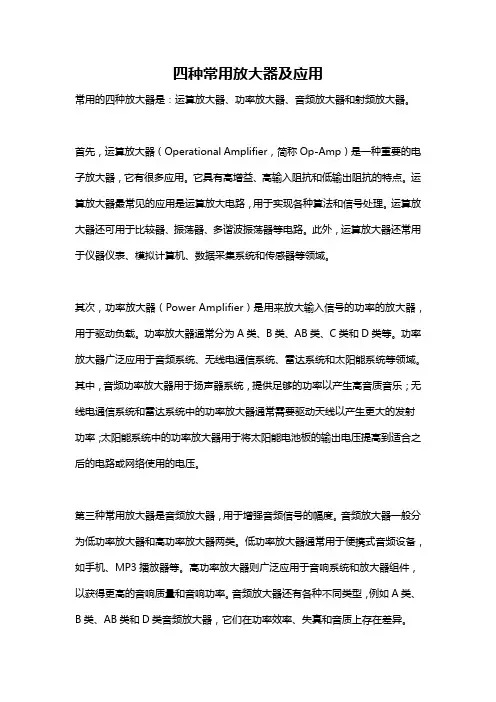

四种常用放大器及应用常用的四种放大器是：运算放大器、功率放大器、音频放大器和射频放大器。

首先，运算放大器（Operational Amplifier，简称Op-Amp）是一种重要的电子放大器，它有很多应用。

它具有高增益、高输入阻抗和低输出阻抗的特点。

运算放大器最常见的应用是运算放大电路，用于实现各种算法和信号处理。

运算放大器还可用于比较器、振荡器、多谐波振荡器等电路。

此外，运算放大器还常用于仪器仪表、模拟计算机、数据采集系统和传感器等领域。

其次，功率放大器（Power Amplifier）是用来放大输入信号的功率的放大器，用于驱动负载。

功率放大器通常分为A类、B类、AB类、C类和D类等。

功率放大器广泛应用于音频系统、无线电通信系统、雷达系统和太阳能系统等领域。

其中，音频功率放大器用于扬声器系统，提供足够的功率以产生高音质音乐；无线电通信系统和雷达系统中的功率放大器通常需要驱动天线以产生更大的发射功率；太阳能系统中的功率放大器用于将太阳能电池板的输出电压提高到适合之后的电路或网络使用的电压。

第三种常用放大器是音频放大器，用于增强音频信号的幅度。

音频放大器一般分为低功率放大器和高功率放大器两类。

低功率放大器通常用于便携式音频设备，如手机、MP3播放器等。

高功率放大器则广泛应用于音响系统和放大器组件，以获得更高的音响质量和音响功率。

音频放大器还有各种不同类型，例如A类、B类、AB类和D类音频放大器，它们在功率效率、失真和音质上存在差异。

最后，射频放大器（Radio Frequency Amplifier）是用于放大射频信号的放大器。

射频放大器广泛应用于通信系统、雷达系统、遥控系统、卫星通信系统等领域。

射频放大器通常要求具有高增益、低噪声和高线性度。

根据应用需求，射频放大器也可分为小功率放大器和高功率放大器两类。

小功率射频放大器通常用于低功率无线电设备和无线电接收机，而高功率射频放大器则用于要求更大发射功率的无线电设备。

史上最全的运放典型应用电路及分析运放（Operational Amplifier，简称OP-AMP）是一种非常重要的电子元件，被广泛应用于各种电路中。

它具有高增益、输入阻抗高、输出阻抗低和大动态范围等特点，适用于信号放大、滤波、求和、差分运算等各种应用。

下面将介绍几个常见的运放典型应用电路。

1. 基本运算放大器（Inverting amplifier）电路：该电路是运放最基本的应用之一，用于放大信号。

它的输入信号通过一个电阻连接到运放的一个输入引脚（负输入端），另一个输入引脚通过一个反馈电阻与输出端相连。

这样，在负输入端和输出端之间形成一个负反馈回路。

根据负反馈原理，输入信号被放大后反馈到负输入端，并与输入信号相位反向，达到放大输入信号的效果。

2. 非反转放大器（Non-inverting amplifier）电路：与基本运算放大器相比，非反转放大器电路在输入信号的反馈上有所不同。

在该电路中，输入信号直接连接到运放的一个输入引脚（正输入端），另一个输入引脚通过一个电阻与负电源端相连。

输出信号通过一个反馈电阻连接到正输入端。

这样，输出信号经过反馈后加入到正输入端，与输入信号相位相同，实现了对输入信号的放大。

3.滤波电路：运放可用于构建各种滤波电路，如低通滤波器、高通滤波器和带通滤波器等。

滤波器根据频率的不同选择性地削弱或放大信号的不同频段。

例如，低通滤波器能够削弱高频信号，使得输出信号更加接近原始信号的低频部分。

4.增益控制电路：运放可以用于实现可变增益放大器。

通过调节输入信号与反馈电阻之间的比例关系，可以实现对输出信号的不同放大倍数的控制。

这种电路广泛应用于音频设备、通信系统等领域。

5.比较器电路：利用运放的比较特性，可以将其应用为比较器。

比较器通过将待测信号与参考电压进行比较，并给出一个高低电平作为输出信号。

这种电路广泛应用于电压比较、开关控制、实现零点检测等场景。

总而言之，运放的应用非常广泛，可以根据不同的需求设计出各种典型电路。

电子电路中的放大器有哪些常见类型在电子电路中，放大器是一种用于增加电压、电流或功率的设备。

放大器广泛应用于各种电子设备中，例如音频放大器、功放、射频放大器等。

本文将介绍电子电路中常见的放大器类型。

一、运算放大器（Operational Amplifier，简称Op-Amp）运算放大器是一种差分输入的直流耦合放大器，具有极高的开环增益和输入阻抗，常用于模拟电路和某些数字电路中。

运算放大器的输出与输入之间存在线性关系，可以通过外部电路元件调整增益和频率响应。

它通常具有多个引脚，包括正输入端、负输入端和输出端。

二、晶体管放大器（Transistor Amplifier）晶体管放大器是一种使用晶体管作为放大元件的放大器。

它可以分为两种类型：BJT（双极性结型晶体管）放大器和MOSFET（金属氧化物半导体场效应晶体管）放大器。

1. BJT放大器BJT放大器是基于双极结型晶体管的放大器，根据放大器的连接方式和电路配置不同，可以分为共射极放大器、共基极放大器和共集极放大器等。

共射极放大器是应用最为广泛的一种类型，具有较高的电压增益和较低的输入阻抗。

2. MOSFET放大器MOSFET放大器是基于金属氧化物半导体场效应晶体管的放大器，也可以根据电路连接方式分为共源极放大器、共栅极放大器和共漏极放大器等。

MOSFET放大器具有高输入阻抗和低输出阻抗的特点，适用于高频率放大应用。

三、运算式放大器（Integrated Operational Amplifier）运算式放大器是一种集成的运算放大器，在单片集成电路中内建了多个运算放大器。

它的引脚布局和功能与独立运算放大器相似，但集成度更高，能够在小体积的芯片上实现多个放大器。

四、差动放大器（Differential Amplifier）差动放大器是一种特殊的放大器，具有两个输入端和一个输出端。

它能够放大两个输入信号之间的差异，常用于抑制共模干扰和增强信号传输质量。

差动放大器通常用于模拟信号处理和通信系统中。

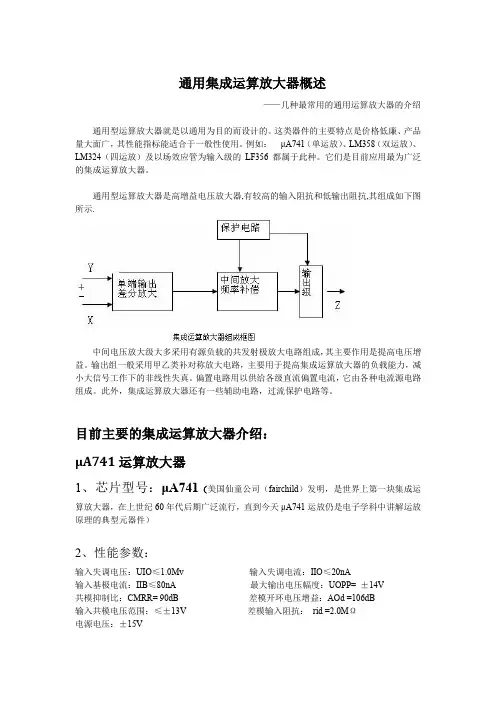

通用集成运算放大器概述——几种最常用的通用运算放大器的介绍通用型运算放大器就是以通用为目的而设计的。

这类器件的主要特点是价格低廉、产品量大面广，其性能指标能适合于一般性使用。

例如：μA741（单运放）、LM358（双运放）、LM324（四运放）及以场效应管为输入级的LF356都属于此种。

它们是目前应用最为广泛的集成运算放大器。

通用型运算放大器是高增益电压放大器,有较高的输入阻抗和低输出阻抗,其组成如下图所示.中间电压放大级大多采用有源负载的共发射极放大电路组成，其主要作用是提高电压增益。

输出组一般采用甲乙类补对称放大电路，主要用于提高集成运算放大器的负载能力，减小大信号工作下的非线性失真。

偏置电路用以供给各级直流偏置电流，它由各种电流源电路组成。

此外，集成运算放大器还有一些辅助电路，过流保护电路等。

目前主要的集成运算放大器介绍：μA741运算放大器1、芯片型号：μA741（美国仙童公司（fairchild）发明，是世界上第一块集成运算放大器，在上世纪60年代后期广泛流行，直到今天μA741运放仍是电子学科中讲解运放原理的典型元器件）2、性能参数：输入失调电压：UIO≤1.0Mv 输入失调电流：IIO≤20nA输入基极电流：IIB≤80nA 最大输出电压幅度：UOPP= ±14V共模抑制比：CMRR= 90dB 差模开环电压增益：AOd =106dB输入共模电压范围：≤±13V 差模输入阻抗：rid =2.0MΩ电源电压：±15V3、电路原理：如图所示为μA741的典型应用电路下图是反相输入放大电路下图是同相输入放大电路4、相关内部结构：图一μA741内部电路原理图图二μA741运算放大器引脚图它是八脚双列直插式组件，②脚和③脚为反相和同相输入端，⑥脚为输出端，⑦脚和④脚为正、负电源端，①脚和⑤脚为失调调零端，①⑤脚之间可接入一只几十KΩ的电位器并将滑动触头接到负电源端。

几种运算放大器的简单介绍学号：2120110996 姓名：肖辅荣学院：自动化学院一，通用型运算放大器μA741通用型运放是现在运用最多的运放，常用的通用型运放有μA741（单运放）、LM358（双运放）、LM324（四运放）等，下面介绍μA741的原理和功能。

如图1所示为其引脚定义图，其中，V CC+和V CC-分别为其正电源和负电源，IN+为其同相输入端，IN-为其反向输入端，OUT为其输出端，OFFSET N1和OFFEST N2为调零端。

主要参数及优点：（1）：电源电压范围宽：单电源（3～30 V），双电源（±1.5～±15 V）。

（2）：输出电压摆幅大（V CC-+1.5 V至V CC+—1.5 V）。

（3）：短路保护；（4）：芯片运行温度根据型号的不同而不同，如μA741C工作温度为0～70 °C，而μA741M 工作温度则为—55～125 °C。

=±15 V、工作温度是25 °C时，输入电压偏移为1 mV，最大为6 mV；输入（5）：V CC±电阻为2 MΩ；输出电阻为7 Ω；无负载时功率损失为50 mW；共模抑制比为90 dB；共模输入电压范围为±13 V；短路输出电流为±25 mA；上升时间为0.3 µs。

二，高阻型运算放大器CA3130是一种集合了CMOS管和双极性晶体管的双重优势的运算放大器。

其输入端为PMOS晶体管，这种结构可以提供非常高的输入阻抗，非常低的输入电流以及非常优越的速度性能；并且可以有效地降低输入端的共模电压的影响。

其输出采用得是一对CMOS管来提供输出电流，并且能保证输出电压相对每一个电源提供端的电压偏差都在10mv之内。

而且CA3130既可以用单电源也可以双电源来供电，单电源供电范围为5v到8V，双电源供电范围为正负2.5V到正负5V之间。

该运放的引脚图如右图所示：引脚1,5为偏置输入，3,2为同相反相输入，7,4为电源输入引脚，8为输出滤波，6输出。

15个常用运算放大器电路（收藏备用）常用OP电路类型如下:1、InverterAmp.反相位放大电路:放大倍数为Av=R2/R1但是需考虑规格之Gain-Bandwidth数值。

R3=R4提供1/2电源偏压C3为电源去耦合滤波C1,C2输入及输出端隔直流此时输出端信号相位与输入端相反2、Non-inverterAmp.同相位放大电路:放大倍数为Av=R2/R1R3=R4提供1/2电源偏压C1,C2,C3为隔直流此时输出端信号相位与输入端相同3、Voltagefollower缓冲放大电路:O/P输出端电位与I/P输入端电位相同单双电源皆可工作4、Comparator比较器电路:I/P电压高于Ref时O/P输出端为Logic低电位I/P电压低于Ref时O/P输出端为Logic高电位R2=100*R1用以消除Hysteresis状态,即为强化O/P输出端,Logic高低电位差距，以提高比较器的灵敏度.(R1=10K,R2=1M) 单双电源皆可工作5、Square-waveoscillator方块波震荡电路:R2=R3=R4=100KR1=100K,C1=0.01uFFreq=1/（2π*R1*C1）6、Pulsegenerator脉波产生器电路:R2=R3=R4=100KR1=30K,C1=0.01uF,R5=150KO/P输出端OnCycle=1/（2π*R5*C1）O/P输出端OffCycle=1/（2π*R1*C1）7、Activelow-passfilter主动低通滤波器电路:R1=R2=16KR3=R4=100KC1=C2=0.01uF放大倍数Av=R4/(R3+R4)Freq=1KHz8、Activeband-passfilter主动带通滤波器电路:R7=R8=100K,C3=10uFR1=R2=390K,C1=C2=0.01uFR3=620,R4=620KFreq=1KHz,Q=259、High-passfilter高通滤波器电路:C1=2*C2=0.02uF,C2=0.01uFR1=R2=110K6dBLow-cutFreq=100Hz10、Adj.Q-notchfilter频宽可调型滤波器电路:R1=R2=2*R3C1=C2=C3/2Freq=1/（2π*R1*C1)VR1调整负回授量,越大则Q值越低。

常用运放常用四运放：LM324，TL084，LF347，AD713LFC2 高增益运算放大器LFC3 中增益运算放大器LFC4 低功耗运算放大器LFC54 低功耗运算放大器LFC75 低功耗运算放大器F003 通用Ⅱ型运算放大器F004(5G23) 中增益运算放大器F005 中增益运算放大器F006 通用Ⅱ型运算放大器F007(5G24) 通用Ⅲ型运算放大器F010 低功耗运算放大器F011 低功耗运算放大器F1550 射频放大器F1490 宽频带放大器F1590 宽频带放大器F157/A 通用型运算放大器F253 低功耗运算放大器F741(F007) 通用Ⅲ型运算放大器F741A 通用型运算放大器F747 双运算放大器OP-07 超低失调运算放大器OP111A 低噪声运算放大器F4741 通用型四运算放大器F101A/201A 通用型运算放大器F301A 通用型运算放大器F108 通用型运算放大器F308 通用型运算放大器F110/210 电压跟随器F310 电压跟随器F118/218 高速运算放大器F441 低功耗JEET输入运算放大器F318 高速运算放大器F124/224 四运算放大器F324 四运算放大器F148 通用型四运算放大器F248/348 通用型四运算放大器F158/258 单电源双运算放大器F358 单电源双运算放大器F1558 通用型双运算放大器F4558 双运算放大器LF791 单块集成功率运算放大器LF4136 高性能四运算放大器FD37/FD38 运算放大器FD46 高速运送放大器LF082 高输入阻抗运送放大器LFOP37 超低噪声精密放大器LF3140 高输入阻抗双运送放大器LF7650 斩波自稳零运送放大器LZ1606 积分放大器LZ19001 挠性石英表伺服电路变换放大器LBMZ1901 热电偶温度变换器LM741 运算放大器LM747 双运算放大器OP-07 超低失调运算放大器LM101/201 通用型运算放大器LM301 通用型运算放大器LM108/208 通用型运算放大器LM308 通用型运算放大器LM110 电压跟随器LM310 电压跟随器LM118/218 高速运算放大器LM318 高速运算放大器LM124/224 四运算放大器LM324 四运算放大器LM148 四741运算放大器LM248/348 四741运算放大器LM158/258 单电源双运算放大器LM358 单电源双运算放大器LM1558 双运算放大器OP-27CP 低噪声运算放大器TL062 低功耗JEET运算放大器TL072 低噪声JEET输入型运算放大器TL081 通用JEET输入型运算放大器TL082 四高阻运算放大器(JEET)TL084 四高阻运算放大器(JEET)MC1458 双运放(内补偿)LF147/347 JEET输入型运算放大器LF156/256/356 JEET输入型运算放大器LF107/307 运算放大器LF351 宽带运算放大器LF353 双高阻运算放大器LF155/355 JEET输入型运算放大器LF157/357 JEET输入型运算放大器LM359 双运放(GB=400MC)LM381 双前置放大器CA3080 跨导运算放大器CA3100 宽频带运算放大器CA3130 BiMOS运算放大器CA3140 BiMOS运算放大器CA3240 BiMOS双运算放大器CA3193 BiMOS精密运算放大器CA3401 单电源运算放大器MC3303 单电源四运算放大器MC3403 低功耗四运放LF411 低失调低漂移JEET输入运放LF444 四高阻抗运算放大器μpc4558低噪声宽频带运放MC4741 四通用运放LM709 通用运放LM725 低漂移高精度运放LM733 宽带放大器LM748 双运放ICL7650 斩波稳零运放ICL7660 CMOS电压放大(变换)器。

几种常用集成运算放大器的性能参数1．通用型运算放大器A741（单运放）、LM358（双运放）、LM324（四运放）及以场效应管为输入级的LF356都属于此种。

它们是目前应用最为广泛的集成运算放大器。

μ通用型运算放大器就是以通用为目的而设计的。

这类器件的主要特点是价格低廉、产品量大面广，其性能指标能适合于一般性使用。

例2．高阻型运算放大器，IIB为几皮安到几十皮安。

实现这些指标的主要措施是利用场效应管高输入阻抗的特点，用场效应管组成运算放大器的差分输入级。

用FET作输入级，不仅输入阻抗高，输入偏置电流低，而且具有高速、宽带和低噪声等优点，但输入失调电压较大。

常见的集成器件有LF356、LF355、LF347（四运放）及更高输入阻抗的CA3130、CA3140等。

Ω这类集成运算放大器的特点是差模输入阻抗非常高，输入偏置电流非常小，一般rid＞（109~1012）3．低温漂型运算放大器在精密仪器、弱信号检测等自动控制仪表中，总是希望运算放大器的失调电压要小且不随温度的变化而变化。

低温漂型运算放大器就是为此而设计的。

目前常用的高精度、低温漂运算放大器有OP-07、OP-27、AD508及由MOSFET组成的斩波稳零型低漂移器件ICL7650等。

4．高速型运算放大器s，BWG＞20MHz。

μA715等，其SR=50~70V/μ在快速A/D和D/A转换器、视频放大器中，要求集成运算放大器的转换速率SR一定要高，单位增益带宽BWG一定要足够大，像通用型集成运放是不能适合于高速应用的场合的。

高速型运算放大器主要特点是具有高的转换速率和宽的频率响应。

常见的运放有LM318、5．低功耗型运算放大器W，可采用单节电池供电。

μA。

目前有的产品功耗已达微瓦级，例如ICL7600的供电电源为1.5V，功耗为10μ由于电子电路集成化的最大优点是能使复杂电路小型轻便，所以随着便携式仪器应用范围的扩大，必须使用低电源电压供电、低功率消耗的运算放大器相适用。

CA3130高输入阻抗运算放大器CA3140高输入阻抗运算放大器CD4573四可编程运算放大器MC14573,ICL7650斩波稳零放大器LF347带宽四运算放大器KA347LF351BI-FET单运算放大器LF353BI-FET双运算放大器LF356BI-FET单运算放大器LF357BI-FET单运算放大器LF398采样保持放大器LF411BI-FET单运算放大器LF412BI-FET双运放大器LM124低功耗四运算放大器(军用档) LM1458双运算放大器LM148四运算放大器LM224J低功耗四运算放大器(工业档) LM2902四运算放大器LM2904双运放大器LM301运算放大器LM308运算放大器LM308H运算放大器（金属封装）LM318高速运算放大器LM324四运算放大器HA17324,KA324LM348四运算放大器LM358通用型双运算放大器HA17358LM380音频功率放大器LM386-1音频放大器NJM386D,UTC386LM386-3音频放大器LM386-4音频放大器LM3886音频大功率放大器LM3900四运算放大器LM725高精度运算放大器LM733带宽运算放大器LM741通用型运算放大器HA17741MC34119小功率音频放大器NE5532高速低噪声双运算放大器NE5534高速低噪声单运算放大器NE592视频放大器OP07-CP精密运算放大器OP07-DP精密运算放大器TBA820M小功率音频放大器TL061BI-FET单运算放大器TL062BI-FET双运算放大器TL064BI-FET四运算放大器TL072BI-FET双运算放大器TL074BI-FET四运算放大器TL081BI-FET单运算放大器TL082BI-FET双运算放大器TL084BI-FET四运算放大器资料来源：诚胜电子日本松下有一位高官曾说过：即使我们不去拜靖国神社韩国人也不会买我们的产品，但不管我们再怎样的去拜靖国神社，中国人照样会买我们的产品。

董婷 076112班一．uA741M，uA741I，uA741C（单运放）高增益运算放大器用于军事，工业和商业应用.这类单片硅集成电路器件提供输出短路保护和闭锁自由运作。

这些类型还具有广泛的共同模式，差模信号范围和低失调电压调零能力与使用适当的电位。

目前价格1元/个。

uA741主要参数ABSOLUTE MAXIMUM RATINGS最大额定值ELECTRICAL CHARACTERISTICS VCC = ±15V, Tamb = +25°C (unless otherwise specified) 电气特性虚拟通道连接= ± 15V ， Tamb = 25 ℃（除非另有说明）二．CA3140 高输入阻抗运算放大器CA3140高输入阻抗运算放大器,是美国无线电公司研制开发的一种BiMOS 高电压的运算放大器在一片集成芯片上，该CA3140A 和CA3140 BiMOS 运算放大器功能保护MOSFET 的栅极（PMOS 上）中的晶体管输入电路提供非常高的输入阻抗，极低输入电流和高速性能。

操作电源电压从4V 至36V （无论单或双电源),它结合了压电PMOS 晶体管工艺和高电压双授晶体管的优点.(互补对称金属氧化物半导体)卓越性能的运放。

主要运用于单电源放大器在汽车和便携式仪表，有源滤波器，比较器，采样保持放大器，长期定时器，光电仪表，探测器，TTL 接口，入侵报警系统，函数发生器，音调控制，电源，便携式仪器。

工作范围为-55 ºC —125 ºC 。

目前生产厂家主要是INTERSIL 公司和HARRIS 公司，报价为：—3元/个。

引脚图三．OP07C运算放大器OP07C是一款低失调低漂移运算放大器。

生产厂家主要有德州仪器公司和AD 公司。

这款运算放大器具有非常低的输入失调电压，所以OP07在很多应用场合不需要额外的调零措施。

OP07同时具有输入偏置电流低和开环增益高的特点，这种低失调、高开环增益的特性使得OP07特别适用于高增益的测量设备和放大传感器的微弱信号等方面。

运放分类及选型对于较大音频、视频等交流信号，选SR （转换速率）大的运放比较合适。

对于处理微弱的直流信号的电路，选用精度比较高的运放比较合适（即失调电流，失调电压及温漂均比较小）运算放大器大体上可以分为如下几类：1、 通用型运放2、 高阻型运放3、 低温漂型运放4、 高速型运放5、 低功耗型运放6、 高压大功率型运放1、 通用型运放其性能指标能适合于一般性（低频以及信号变化缓慢）使用，例如741A μ，LM358（双运放），LM324及场效应管为输入级的LF356.2、 高阻型运放这类运放的特点是差模输入阻抗非常高，输入偏置电流非常小。

实现这些指标的主要措施是利用场效应管的高输入阻抗的特点，但这类运放的输入失调电压较大。

这类运放有LF356、LF355、LF347、CA3130、CA3140等3、 低温漂型运放在精密仪器、弱信号检测等自动控制仪表中，希望运放的失调电压要小，且不随温度的变化而变化。

低温漂型运放就是为此设计的。

目前常用的低温漂型运放有OP07、OP27、OP37、AD508及MOSFET 组成的斩波稳零型低温漂移器件ICL7650等。

4、 高速型运放在快速A/D 及D/A 以及在视频放大器中，要求运放的转换速率SR 一定要高，单位增益带宽BWG 一定要足够大。

高速型运放的主要特点是具有高的转换速率和宽的频率响应。

常见的运放有LM318、175A μ等。

其SR=50~70V/ms5、 低功耗型运放由于便携式仪器应用范围的扩大，必须使用低电源电压供电、低功耗的运放。

常用的低功耗运放有TL-022C ，TL-160C 等。

6、 高压摆大功率型运放运放的输出电压主要受供电电源的限制。

在普通运放中，输出的电压最大值一般仅有几十伏，输出电流仅几十毫安，若要提高多输出电压或输出电流，运放外部必须要加辅助电路。

高压大功率运放外部不需要附加任何电路，即可输出高电压和大电流。

D41运放的电源电压可达V 150±，791A μ运放的输出电流可达1A 。

运算放大器分类：一：性能指标分类1．通用型运算放大器通用型运算放大器就是以通用为目的而设计的。

这类器件的主要特点是价格低廉、产品量大面广,其性能指标能适合于一般性使用。

例μA741（单运放）、LM358（双运放）、LM324（四运放）以及场效应管为输入级的LF356都属于此种。

它们是目前应用最为广泛的集成运算放大器。

2．高阻型运算放大器这类集成运算放大器的特点是差模输入阻抗非常高,输入偏置电流非常小,一般rid＞1GΩ~1TΩ,IB为几皮安到几十皮安。

实现这些指标的主要措施是利用场效应管高输入阻抗的特点,用场效应管组成运算放大器的差分输入级。

用FET作输入级,不仅输入阻抗高,输入偏置电流低,而且具有高速、宽带和低噪声等优点,但输入失调电压较大。

常见的集成器件有LF355、LF347（四运放）及更高输入阻抗的CA3130、CA3140等。

3．低温漂型运算放大器在精密仪器、弱信号检测等自动控制仪表中,总是希望运算放大器的失调电压要小且不随温度的变化而变化。

低温漂型运算放大器就是为此而设计的。

目前常用的高精度、低温漂运算放大器有OP07、OP27、AD508及由MOSFET组成的斩波稳零型低漂移器件ICL7650等。

4．高速型运算放大器在快速A/D和D/A转换器、视频放大器中,要求集成运算放大器的转换速率SR 一定要高,单位增益带宽BWG一定要足够大,像通用型集成运放是不能适合于高速应用的场合的。

高速型运算放大器主要特点是具有高的转换速率和宽的频率响应。

常见的运放有LM318、μA715等,其SR=50~70V/ms,BWG＞20MHz。

5．低功耗型运算放大器由于电子电路集成化的最大优点是能使复杂电路小型轻便,所以随着便携式仪器应用范围的扩大,必须使用低电源电压供电、低功率消耗的运算放大器相适用。

常用的运算放大器有TL-022C、TL-060C等,其工作电压为±2V~±18V,消耗电流为50~250μA。
