运算放大器基本电路大全我们经常看到很多非常经典的运算放大器应用图集，但是这些应用都建立在双电源的基础上，很多时候，电路的设计者必须用单电源供电，但是他们不知道该如何将双电源的电路转换成单电源电路。
在设计单电源电路时需要比双电源电路更加小心，设计者必须要完全理解这篇文章中所述的内容。
1．1 电源供电和单电源供电所有的运算放大器都有两个电源引脚，一般在资料中，它们的标识是VCC＋和VCC－，但是有些时候它们的标识是VCC＋和GND。
这是因为有些数据手册的作者企图将这种标识的差异作为单电源运放和双电源运放的区别。
但是，这并不是说他们就一定要那样使用――他们可能可以工作在其他的电压下。
在运放不是按默认电压供电的时候，需要参考运放的数据手册，特别是绝对最大供电电压和电压摆动说明。
绝大多数的模拟电路设计者都知道怎么在双电源电压的条件下使用运算放大器，比如图一左边的那个电路，一个双电源是由一个正电源和一个相等电压的负电源组成。
一般是正负15V，正负12V和正负5V也是经常使用的。
输入电压和输出电压都是参考地给出的，还包括正负电压的摆动幅度极限Vom以及最大输出摆幅。
单电源供电的电路(图一中右)运放的电源脚连接到正电源和地。
正电源引脚接到VCC＋，地或者VCC－引脚连接到GND。
将正电压分成一半后的电压作为虚地接到运放的输入引脚上，这时运放的输出电压也是该虚地电压，运放的输出电压以虚地为中心，摆幅在Vom 之内。
有一些新的运放有两个不同的最高输出电压和最低输出电压。
这种运放的数据手册中会特别分别指明Voh 和Vol 。
需要特别注意的是有不少的设计者会很随意的用虚地来参考输入电压和输出电压，但在大部分应用中，输入和输出是参考电源地的，所以设计者必须在输入和输出的地方加入隔直电容，用来隔离虚地和地之间的直流电压。
(参见1.3节)图一通常单电源供电的电压一般是5V，这时运放的输出电压摆幅会更低。
另外现在运放的供电电压也可以是3V 也或者会更低。
1.波形变换电路波形变换电路属非线性变换电路，其传输函数随输入信号的幅度、频率或相位而变，使输出信号波形不同于输入信号波形。
1.1 检波与绝对值电路1.1.1检波电路图1.1.1所示为线性检波电路及其传输特性。
电路中，把检波二极管D，接在反馈支路中，D2接在运放A输出端与电路输出端之间。
该电路能克服普通小信号二极管检波电路失真大，传输效率低及输入的检波信号需大于起始电压（约为0. 3 V的固有缺点，即使输入信号远小于0.3 V，也能进行线性检波，因而检波效率能大大地提高。
图1.1.1 线性检波电路及其传输特性线性检波电路的死区电压大小不决定于二极管的导通电压值，而是取决于D2正向压降VD的影响程度。
1.1.2绝对值电路绝对值电路又称为整流电路，其输出电压等于输入信号电压的绝对值，而与输入信号电压的极性无关。
采用绝对值电路能把双极性输入信号变成单极性信号。
在线性检波器的基础上，加一级加法器，让输入信号vi的另一极性电压不经检波，而直接送到加法器，与来自检波器的输出电压相加，便构成绝对值电路。
其原理电路如图1.1.2所示。
图1.1.2 绝对值电路输出电压值等于输入电压的绝对值，而且输出总是负电压。
若要输出正的绝对值电压，只需把图 1.1.2所示电路中的二极管D1、D2的正负极性对调。
1.2限幅电路限幅电路的功能是：当输入信号电压进入某一范围（限幅区）后，其输出信号电压不再跟随输入信号电压变化，或是改变了传输特性。
1.2.1串联限幅电路图 1.2.1所示为简单串联限幅电路及其传输特性。
起限幅控制作用的二极管D 与运放A输入端串联，参考电压（-VR）作D的反偏电压，以控制限幅器的限幅门限电压Vth。
图1.2.1 串联限幅电路及其传输特性改变士VR的数值和改变R1与R2的比值，均可以改变门限电压。
1.2.2并联限幅电路图1.2.2所示为并联限幅电路及其传输特性。
二极管D与运放A输入端呈并联关系。
图1.2.2 并联限幅电路及其传输特性1.2.2稳压管双向限幅电路图1.2.3所示为稳压管构成的双向限幅电路和电路传输特性。
常用运算放大器电路(全集)下面是[常用运算放大器电路(全集)]的电路图常用OP电路类型如下:1. Inverter Amp. 反相位放大电路:放大倍数为Av = R2 / R1但是需考虑规格之Gain-Bandwidth数值。
R3 = R4 提供1 / 2 电源偏压C3 为电源去耦合滤波C1, C2 输入及输出端隔直流此时输出端信号相位与输入端相反2. Non-inverter Amp. 同相位放大电路:放大倍数为Av=R2 / R1R3 = R4提供1 / 2电源偏压C1, C2, C3 为隔直流此时输出端信号相位与输入端相同3. Voltage follower 缓冲放大电路:O/P输出端电位与I/P输入端电位相同单双电源皆可工作4. Comparator比较器电路:I/P 电压高于Ref时O/P输出端为Logic低电位I/P 电压低于Ref时O/P输出端为Logic高电位R2 = 100 * R1 用以消除Hysteresis状态, 即为强化O/P输出端, Logic高低电位差距，以提高比较器的灵敏度. (R1=10 K, R2=1 M)单双电源皆可工作5. Square-wave oscillator 方块波震荡电路:R2 = R3 = R4 = 100 KR1 = 100 K, C1 = 0.01 uFFreq = 1 /（2π* R1 * C1）6. Pulse generator脉波产生器电路:R2 = R3 = R4 = 100 KR1 = 30 K, C1 = 0.01 uF, R5 = 150 KO/P输出端On Cycle = 1 /（2π* R5 * C1）O/P输出端Off Cycle =1 /（2π* R1 * C1）7. Active low-pass filter 主动低通滤波器电路:R1 = R2 = 16 KR3 = R4 = 100 KC1 = C2 = 0.01 uF放大倍数Av = R4 / (R3+R4)Freq = 1 KHz8. Active band-pass filter 主动带通滤波器电路:R7 = R8 = 100 K, C3 = 10 uFR1 = R2 = 390 K, C1 = C2 = 0.01 uFR3 = 620, R4 = 620KFreq = 1 KHz, Q=259. High-pass filter 高通滤波器电路:C1 = 2*C2 = 0.02 uF, C2 = 0.01 uFR1 = R2 = 110 K6 dB Low-cut Freq = 100 Hz10. Adj. Q-notch filter 频宽可调型滤波器电路:R1 = R2 = 2 * R3C1 = C2 = C3 / 2Freq = 1 /（2π* R1 * C1)VR1调整负回授量, 越大则Q值越低。
§8.1比例运算电路8.1.1反相比例电路1.基本电路电压并联负反馈输入端虚短、虚断特点：反相端为虚地，所以共模输入可视为0，对运放共模抑制比要求低输出电阻小，带负载能力强要求放大倍数较大时，反馈电阻阻值高，稳定性差。
如果要求放大倍数100，R1=100K，R f=10M2.T型反馈网络虚短、虚断8.1.2同相比例电路1.基本电路：电压串联负反馈输入端虚短、虚断特点：输入电阻高，输出电阻小，带负载能力强V-=V+=Vi，所以共模输入等于输入信号，对运放的共模抑制比要求高2.电压跟随器输入电阻大输出电阻小，能真实地将输入信号传给负载而从信号源取流很小2楼：8.2.2单运放和差电路8.2.3双运放和差电路例1:设计一加减运算电路设计一加减运算电路，使Vo=2V i1+5V i2-10V i3解：用双运放实现如果选R f1=R f2=100K，且R4=100K则：R1=50K R2=20K R5=10K平衡电阻R3=R1//R2//R f1=12.5K R6=R4//R5//R f2=8.3K 例2:如图电路，求Avf，Ri解：积分实验电路积分电路的用途将方波变为三角波（Vi：方波，频率500Hz，幅度1V）将三角波变为正弦波（Vi：三角波，频率500Hz，幅度1V）（Vi：正弦波，频率500Hz，幅度1V）思考：输入信号与输出信号间的相位关系？（Vi：正弦波，频率200Hz，幅度1V）思考：输入信号频率对输出信号幅度的影响？积分电路的其它用途：去除高频干扰将方波变为三角波移相在模数转换中将电压量变为时间量§8.4对数和指数运算电路8.4.1对数电路对数电路改进基本对数电路缺点：运算精度受温度影响大；小信号时exp(V D/V T)与1差不多大，所以误差很大；二极管在电流较大时伏安特性与PN结伏安特性差别较大，所以运算只在较小的电流范围内误差较小。
改进电路1：用三极管代替二极管电路在理想情况下可完全消除温度的影响改进电路3：实用对数电路如果忽略T2基极电流，则M点电位：8.4.2指数电路1.基本指数电路2.反函数型指数电路电路必须是负反馈才能正常工作，所以：。
常用的增益可调运算放大电路常用的增益可调运放大电路是一种电子电路，它可以通过调整电路中的某些元件来改变电路的放大倍数。
这种电路在实际应用中非常常见，可以用于各种信号处理和放大的场合。
在电子电路中，通常需要对信号进行放大处理，以增强信号的强度或改变信号的形态。
增益可调运放大电路的设计就是为了满足这个需求。
通过调整电路中的某些元件的参数，可以实现对信号放大倍数的调节，使得电路适应不同的应用场景。
增益可调运放大电路通常由放大器和调节电路两部分组成。
放大器负责对输入信号进行放大，而调节电路则用于调整放大倍数。
在实际应用中，放大器可以采用各种不同的类型，如运算放大器、差分放大器等。
调节电路则可以根据具体需求选择合适的电路结构。
常见的增益可调运放大电路有两种类型，分别是电压控制增益可调运放大电路和电流控制增益可调运放大电路。
电压控制增益可调运放大电路是利用输入电压的大小对放大倍数进行调节的。
它通过改变电路中的某些元件的电压来改变电路的放大倍数。
例如，可以通过改变电阻的值来改变放大倍数。
当输入电压较大时，电路的放大倍数也较大；当输入电压较小时，电路的放大倍数也较小。
这种电路的特点是调节方便，但对输入信号的要求较高，需要保证输入电压的稳定性和准确性。
电流控制增益可调运放大电路是利用输入电流的大小对放大倍数进行调节的。
它通过改变电路中的某些元件的电流来改变电路的放大倍数。
例如，可以通过改变电流源的电流大小来改变放大倍数。
当输入电流较大时，电路的放大倍数也较大；当输入电流较小时，电路的放大倍数也较小。
这种电路的特点是对输入信号的要求较低，但调节比较困难，需要精确控制电流源的电流大小。
除了以上两种类型的增益可调运放大电路，还有一种常见的设计是利用数字控制来实现放大倍数的调节。
这种电路通常使用数字电子元件，如数字电位器、数字开关等，通过改变数字控制信号的值来改变电路的放大倍数。
这种设计的优点是调节方便，可以实现精确的放大倍数控制，适用于需要频繁调节放大倍数的场合。

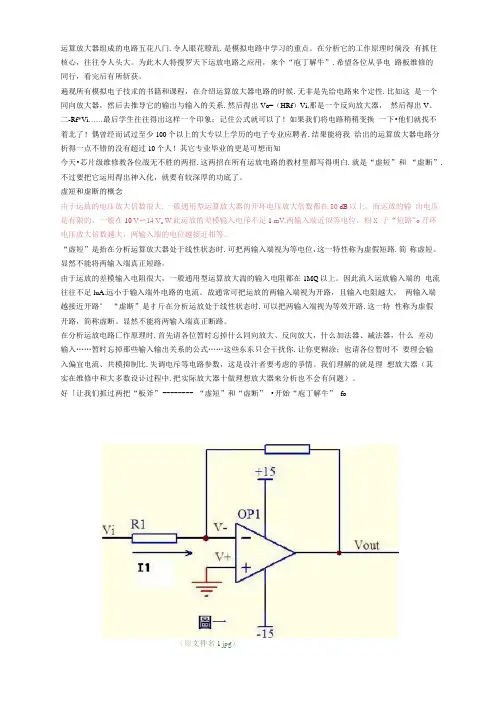

精心整理运算放大器组成的电路五花八门，令人眼花了乱，是模拟电路中学习的重点。
在分析它的工作原理时倘没有抓住核心，往往令人头大。
特搜罗天下运放电路之应用，来个“庖丁解牛”，希望各位从事电路板维修的同行，看完后有所收获。
????遍观所有模拟电子技术的书籍和课程，在介绍运算放大器电路的时候，无非是先给电路来个定性，比如这是一个同向放大器，然后去推导它的输出与输入的关系，然后得出Vo=(1+Rf)Vi，那是一个反向放大器，然后得出Vo=-Rf*Vi……最后学生往往得出这样一个印象：记住公式就可以了！如果我们将电路稍稍变换一下，他们就找不着北了！偶曾经面试过至少100个以上的大专以上学历的电子专业应聘者，结果能将我给出的运算放大器电路分析得一点不错的没有超过10个人！其它专业毕业的更是可想而知了。
???今天，芯片级维修教各位战无不胜的两招，这两招在所有运放电路的教材里都写得明白，就是“虚短”和“虚断”，不过要把它运用得出神入化，就要有较深厚的功底了。
???虚短和虚断的概念???由于运放的电压放大倍数很大，一般通用型运算放大器的开环电压放大倍数都在80dB以上。
而运放的输出电压是有限的，一般在10V～14V。
因此运放的差模输入电压不足1mV，两输入端近似等电位，相当于“短路”。
开环电压放大倍数越大，两输入端的电位越接近相等。
????“虚短”是指在分析运算放大器处于线性状态时，可把两输入端视为等电位，这一特性称为虚假短路，简称虚短。
显然不能将两输入端真正短路。
???由于运放的差模输入电阻很大，一般通用型运算放大器的输入电阻都在1MΩ以上。
因此流入运放输入端的电流往往不足1uA，远小于输入端外电路的电流。
故通常可把运放的两输入端视为开路，且输入电阻越大，两输入端越接近开路。
“虚断”是指在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。
显然不能将两输入端真正断路。
???在分析运放电路工作原理时，首先请各位暂时忘掉什么同向放大、反向放大，什么加法器、减法器，什么差动输入……暂时忘掉那些输入输出关系的公式……这些东东只会干扰你，让你更糊涂﹔也请各位暂时不要理会输入偏置电流、共模抑制比、失调电压等电路参数，这是设计者要考虑的事情。
