第一章绪论一、填空：1.磁通恒定的磁路称为，磁通随时间变化的磁路称为。
答：直流磁路，交流磁路。
2.电机和变压器常用的铁心材料为。
答：软磁材料。
3.铁磁材料的磁导率非铁磁材料的磁导率。
答：远大于。
4.在磁路中与电路中的电势源作用相同的物理量是。
答：磁动势。
5.当外加电压大小不变而铁心磁路中的气隙增大时，对直流磁路，则磁通，电感，电流；对交流磁路，则磁通，电感，电流。
答：减小，减小，不变；不变，减小，增大。
二、选择填空1.恒压直流铁心磁路中，如果增大空气气隙。
则磁通；电感；电流；如果是恒压交流铁心磁路，则空气气隙增大时，磁通；电感；电流。
A：增加 B：减小 C：基本不变答：B，B，C，C，B，A2.若硅钢片的叠片接缝增大，则其磁阻。
A：增加 B：减小 C：基本不变答：A3.在电机和变压器铁心材料周围的气隙中磁场。
A：存在 B：不存在 C：不好确定答：A4.磁路计算时如果存在多个磁动势，则对磁路可应用叠加原理。
A：线形 B：非线性 C：所有的答：A5.铁心叠片越厚，其损耗。
A：越大 B：越小 C：不变答：A三、判断1.电机和变压器常用的铁心材料为软磁材料。
（）答：对。
2.铁磁材料的磁导率小于非铁磁材料的磁导率。
（）答：错。
3.在磁路中与电路中的电流作用相同的物理量是磁通密度。
（）答：对。
4. 若硅钢片的接缝增大，则其磁阻增加。
（ ） 答：对。
5. 在电机和变压器铁心材料周围的气隙中存在少量磁场。
（ ） 答：对。
6. 恒压交流铁心磁路，则空气气隙增大时磁通不变。
（ ） 答：对。
7. 磁通磁路计算时如果存在多个磁动势，可应用叠加原理。
（ ） 答：错。
8. 铁心叠片越厚，其损耗越大。
（ ） 答：对。
四、简答1. 电机和变压器的磁路常采用什么材料制成，这种材料有那些主要特性？答：电机和变压器的磁路常采用硅钢片制成，它的导磁率高，损耗小，有饱和现象存在。
2. 磁滞损耗和涡流损耗是什幺原因引起的？它们的大小与那些因素有关？答：磁滞损耗由于B 交变时铁磁物质磁化不可逆，磁畴之间反复摩擦，消耗能量而产生的。
第1章绪论重点与难点正确理解磁感应强度、磁通量、磁场强度等物理量及铁磁材料的磁化特性，掌握载流导体在磁场中的安培力及电磁感应定律。
变压器电动势数学表达式的符号因其正方向规定不同而不同，这是难点。
思考题解答1.1 通电螺线管电流方向如图所示，请画出磁力线方向。
答向上，图略。
1.2 请画出图所示磁场中载流导体的受力方向。
答垂直导线向右，图略。
1.3 请画出图1.3所示运动导体产生感应电动势的方向。
答从向方向，图略。
1.4 螺线管中磁通与电动势的正方向如图所示，当磁通变化时，分别写出它们之间的关系式。
图图图图答Φ-Φ第2章电力拖动系统动力学重点与难点1. 单轴电力拖动系统的转动方程式：各物理量及其正方向规定、方程式及对其理解，动转矩大于、等于或小于零时，系统处于加速、恒速或减速运行状态。
2. 多轴电力拖动系统简化时，转矩与飞轮矩需要折算。
具体计算是难点但不是重点。
3. 反抗性和位能性恒转矩负载的转矩特性、风机和泵类负载的转矩特性、恒功率负载的转矩特性。
4. 电力拖动系统稳定运行的充分必要条件。
5. 思考题是重点。
思考题解答2.1 选择以下各题的正确答案。
(1) 电动机经过速比j=5的减速器拖动工作机构，工作机构的实际转矩为飞轮矩为，不计传动机构损耗，折算到电动机轴上的工作机构转矩与飞轮矩依次为.(2) 恒速运行的电力拖动系统中，已知电动机电磁转矩为，忽略空载转矩，传动机构效率为0.8，速比为10，未折算前实际负载转矩应为.(3) 电力拖动系统中已知电动机转速为，工作机构转速为，传动效率为0.9，工作机构未折算的实际转矩为，电动机电磁转矩为，忽略电动机空载转矩，该系统肯定运行于.加速过程恒速减速过程答 (1) 选择。
因为转矩折算应根据功率守恒原则。
折算到电动机轴上的工作机构转矩等于工作机构实际转矩除以速比，为；飞轮矩折算应根据动能守恒原则，折算到电动机轴上的工作机构飞轮矩等于工作机构实际飞轮矩除以速比的平方，为(2) 选择。
电机与拖动期末试题及答案一、选择题1. 电机是将电能转化为机械能的装置，下列选项中哪个不属于电机的分类？A. 直流电机B. 交流电机C. 步进电机D. 变压器答案：D2. 下列哪种电机是通过磁场的旋转来产生转矩并驱动负载的？A. 直流电机B. 交流电机C. 步进电机D. 无刷电机答案：B3. 以下哪个选项是描述一个电机的额定转矩？A. 最大转矩B. 初动转矩C. 定子电流D. 额定电流答案：A4. 对于具有固定磁极和回转铁心的电机，以下哪个选项正确描述其工作原理？A. 电流通过定子线圈并产生磁场，磁场与回转铁心之间的相互作用产生转矩。
B. 电流通过回转铁心并产生磁场，磁场与定子线圈之间的相互作用产生转矩。
C. 电流通过定子线圈和回转铁心同时产生磁场，磁场与负载之间的相互作用产生转矩。
D. 电流通过负载并产生磁场，磁场与回转铁心之间的相互作用产生转矩。
答案：A5. 下列哪个选项可以改变交流电机转向？A. 改变电源电压的频率B. 改变电源电压的极性C. 改变定子和转子的绕组方式D. 改变电源电压的大小答案：C二、简答题1. 请简要解释直流电机的工作原理。
答：直流电机的工作原理基于安培力作用和洛伦兹力作用。
当通电导体置于磁场中时，通电导体周围会产生磁场。
通电导体两边的磁场与外部磁场发生相互作用，产生一个力矩，从而导致通电导体发生旋转。
这一旋转的运动转化为机械能输出。
2. 请简述有刷直流电机和无刷直流电机的区别。
答：有刷直流电机和无刷直流电机的区别在于驱动方式和转子结构。
有刷直流电机通过电刷与换向器的配合，实现转子的换向。
而无刷直流电机采用电子换向器，无需机械部件进行换向操作。
另外，有刷直流电机采用触摸式刷子与旋转子接触，而无刷直流电机通过传感器控制电流供给给定的线圈。
三、计算题1. 一台直流发电机的额定电压为220V，额定电流为10A，额定转速为1500rpm。
求该直流发电机的额定输出功率。
答：额定输出功率 = 额定电压 ×额定电流= 220V × 10A= 2200W2. 一台三相感应电动机的额定功率为30kW，额定效率为0.9，额定电压为380V，额定电流为60A。
电力拖动期末考试题及答案一、选择题（每题2分，共20分）1. 直流电动机的转速与什么因素有关？A. 电源电压B. 电机转矩C. 电机电阻D. 电源电流答案：A2. 交流电动机的启动方式有几种？A. 直接启动B. 星-三角形启动C. 自耦变压器启动D. 所有以上答案：D3. 什么是矢量控制？A. 一种电机控制方式B. 一种电机类型C. 一种电机连接方式D. 一种电源类型答案：A二、简答题（每题10分，共30分）1. 简述三相异步电动机的工作原理。
答案：三相异步电动机的工作原理基于电磁感应原理。
当三相交流电通过定子绕组时，产生旋转磁场。
这个旋转磁场与转子相互作用，产生电磁转矩，使转子旋转。
由于转子的转速总是小于旋转磁场的同步速度，因此称为异步电动机。
2. 什么是变频调速？其优点是什么？答案：变频调速是一种通过改变电动机供电频率来控制电动机转速的方法。
其优点包括节能、调速范围广、启动平滑、减少机械磨损等。
三、计算题（每题25分，共50分）1. 已知一台三相异步电动机的额定功率为10kW，额定电压为380V，额定电流为20A，求其效率。
答案：首先计算输入功率：P_in = V * I = 380 * 20 = 7600W。
然后，根据效率的定义，效率η = （输出功率 / 输入功率）* 100% = (10000 / 7600) * 100% ≈ 131.58%。
这里的计算结果显然不合理，因为效率不可能超过100%。
这可能是由于输入功率中没有考虑功率因数，或者题目中的数据有误。
2. 设计一个简单的直流电动机调速系统，并说明其工作原理。
答案：直流电动机调速系统可以通过改变电枢电压或电枢电阻来实现。
例如，使用一个可变电阻器与电枢并联，通过调节电阻器的阻值，可以改变流过电枢的电流，从而改变电动机的转速。
此外，还可以使用晶闸管调压电路来调节电枢电压，实现更精细的调速控制。
四、论述题（共30分）1. 论述电力拖动在工业自动化中的应用及其发展趋势。
电机拖动期末考试题及答案一、选择题（每题2分，共20分）1. 电机拖动中，电机的额定功率是指（）。
A. 电机的输入功率B. 电机的输出功率C. 电机的额定电压D. 电机的额定电流答案：B2. 直流电机和交流电机的主要区别在于（）。
A. 结构B. 电源类型C. 转速D. 效率答案：B3. 在电机拖动系统中，当负载增大时，电机的转速（）。
A. 增大B. 减小C. 保持不变D. 先增大后减小答案：B4. 电机的启动电流通常（）额定电流。
A. 等于B. 大于C. 小于D. 无法确定答案：B5. 电机的额定转速是指（）。
A. 电机的最高转速B. 电机的最低转速C. 电机在额定负载下的转速D. 电机在无负载下的转速答案：C6. 电机拖动系统的设计中，通常需要考虑的因素不包括（）。
A. 电机的效率B. 电机的功率因数C. 电机的重量D. 电机的体积答案：C7. 在电机拖动系统中，电机的效率是指（）。
A. 输出功率与输入功率之比B. 额定功率与实际功率之比C. 额定功率与输入功率之比D. 实际功率与额定功率之比答案：A8. 电机拖动系统中，电机的过载能力是指电机在（）额定负载下能持续工作的时间。
A. 低于B. 高于C. 等于D. 远高于答案：B9. 电机拖动系统中，电机的启动方式通常包括（）。
A. 直接启动和星-三角启动B. 直接启动和自耦变压器启动C. 星-三角启动和自耦变压器启动D. 所有选项答案：D10. 在电机拖动系统中，电机的调速方式不包括（）。
A. 变极调速B. 变压调速C. 变频调速D. 变温调速答案：D二、简答题（每题10分，共30分）1. 简述直流电机和交流电机在拖动系统中的优缺点。
答案：直流电机的优点是调速性能好，启动力矩大，缺点是结构复杂，维护成本高。
交流电机的优点是结构简单，维护方便，成本低廉，缺点是调速性能相对较差，启动力矩较小。
2. 描述电机拖动系统中的启动过程。
答案：电机拖动系统的启动过程通常包括：合上电源开关，使电机接入电网；电机开始旋转，此时由于电机的反电动势较小，电流较大；随着电机转速的增加，反电动势增大，电流减小；当电机达到接近额定转速时，电流降至额定电流，启动过程结束。
一、简答题1、简述铁磁材料的磁化过程。
4、什么是主磁通？2、交流磁路与直流磁路的不同点？5、什么是漏磁通？3、基本磁化曲线一起始磁化曲线有什么不同？6、什么是软磁材料？7、什么是硬磁材料？10、什么是电枢反应？8、若磁路上有几个磁动势同时作用，磁路计算时能否用叠加原理？为什么？9、什么是直流电机的空载磁场？11、说明直流电动机在不同的励磁方式下，线路电流、电枢电流、励磁电流三者的关系。
12、如何改变并励、串励、复励直流电动机的转向？13、变压器作负载试验时，为什么在一次侧所加电压必须降低？14、变压器作负载试验时，一次侧所加的电压应为额定值的多少？15、什么是电动机的调速范围？16、什么是电动机的静差率？17、什么是直流电动机的固有机械特性？18、直流电动机的人为机械特性可由哪些方法获得？19、什么是脉振磁动势？20、什么是交流电动机的转差率？二、选择题1、软磁材料可用于制造A、电机铁心；B、永久磁铁2、硬磁材料可用于制造A、电机铁心；B、永久磁铁3、磁滞损耗是由产生的A、磁畴相互摩擦而产生的消耗、B、涡流在铁心引起的损耗C、绕组的阻抗产生的损耗、D、漏磁通产生的损耗4、涡流损耗是由产生的A、磁畴相互摩擦而产生的消耗、B、涡流在铁心引起的损耗C、绕组的阻抗产生的损耗、D、漏磁通产生的损耗5、铁心损耗是由构成的A、磁滞损耗与绕组的阻抗损耗、B、涡流损耗与绕组的阻抗损耗C、主磁通与漏磁通损耗、D、磁滞损耗与涡流损耗6、矽钢片的磁导率μFe（）真空磁导率μ0A、等于；B、小于；C、大于7、若励磁电流为直流，则磁路的磁通是：A、恒定的；B、旋转的；C、脉动的；D、随时间变化的8、电机是进行机电能量转换的装置，其机电能量转换的媒体是（）A、定子绕组；B、转子绕组；C、电磁；D、磁场9、变压器的原、副边绕组之间A、只有磁耦合；B、只有电耦合；C、既有磁耦合也有电耦合；D、既无磁耦合也无电耦合10、单相变压器的匝比k<1，说明变压器一次侧电压（）二次侧电压。
电机与拖动第四版习题答案电机与拖动第四版习题答案电机与拖动是电气工程中的重要课程，它涵盖了电机的基本原理、拖动系统的设计与控制等内容。
对于学习者来说，掌握习题答案是巩固知识、提高能力的重要途径。
本文将为大家提供电机与拖动第四版习题的答案，帮助大家更好地学习和理解这门课程。
第一章电机基础知识1. 电机的分类主要有哪些？答：电机主要分为直流电机和交流电机两大类。
直流电机又可分为直流励磁电机和直流永磁电机；交流电机则包括异步电机、同步电机和步进电机等。
2. 请简要说明电机的工作原理。
答：电机的工作原理是利用电磁感应定律和洛伦兹力原理。
当电流通过电机的绕组时，会在绕组内产生磁场。
根据洛伦兹力原理，当导体处于磁场中时，会受到力的作用。
利用这个原理，电机可以将电能转化为机械能。
3. 请解释电机的额定功率和额定转速。
答：电机的额定功率是指电机在额定工作状态下能够输出的功率。
额定转速则是指电机在额定工作状态下的转速。
这两个参数是电机设计和选型的重要依据。
第二章电机的启动与制动1. 请说明直流电动机的启动方法。
答：直流电动机的启动方法主要有直接启动、自耦变压器启动、电阻启动和星三角启动等。
其中，直接启动是最简单的方法，直接将电源与电动机绕组相连即可。
其他方法则是通过不同的电路连接方式来实现电动机的启动。
2. 请简要说明感应电动机的制动方法。
答：感应电动机的制动方法主要有机械制动和电气制动两种。
机械制动是通过机械装置来制动电动机，如刹车盘、制动鼓等。
电气制动则是通过改变电动机绕组的电流方向或大小来实现制动，如反接电源、短接绕组等。
第三章交流电动机1. 请解释异步电动机的工作原理。
答：异步电动机的工作原理是利用感应电动势和转子电流之间的相对运动来产生转矩。
当电动机绕组中通入交流电流时，会在定子绕组中产生旋转磁场。
然后，转子中的感应电动势会引起转子电流，转子电流与旋转磁场之间的相对运动产生转矩，从而驱动转子旋转。
2. 请说明同步电动机的特点和应用。
《电机与电力拖动》期末考试试卷附答案一、填空题（每空2分，共40分）1、他励直流电动机的机械特性是指在的条件，和的关系。
2、直流电动机的起动方法有：和。
3、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于的大小，而与磁路的基本无关，其主磁通与励磁电流成关系。
4、变压器带负载运行时，若负载增大，其铁损耗将，铜损耗（忽略漏磁阻抗压降的影响）。
5、当变压器负载（φ2>0˚）一定，电源电压下降，则空载电流I0 ，铁损耗PFe 。
6、采用绕组和绕组可以有效的削弱谐波分量，同时使基波分量（增大和减小）。
7、当s在范围内，三相异步电动机运行于电动状态，此时电磁转矩性质为；在范围内运行于发电机状态，此时电磁转矩性质为。
8、三相异步电动机根据转子不同可分为和两类。
二、判断题（每题2分，共20分）1、一台直流发电机若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）2、直流电动机的人为特性都比固有特性软（）3、直流电动机串多级电阻起动，在起动过程中，每切除一级起动电阻时，电枢电流都会突变。
（）4、一台变压器原边电压U1不变，副边接电阻性负载或接电感性负载，如负载电流相等，则两种情况下，副边电压也相等。
（）5、变压器在原边外加额定电压不变的情况下，副边电流大，导致原边电流也大，因此变压器的主磁通也大。
（）6、交流发电机正常发电以后可以断掉直流励磁电源。
（）7、改变电流相序可以改变三相旋转磁通势的转向。
（）8、不管异步电动机转子是旋转，还是静止，定、转子磁通势都是相对静止的（）9、三相异步电动机的最大磁通势Tm 的大小与转子电阻rm阻值无关。
（）10、三相异步电动机的变极调速只能用在笼型转子电动机上。
（）三、计算题（共40分）1、他励直流电动机的UN =220V,IN=207.5A,Ra=0.067Ω,试问：（1）直接起动时的起动电流是额定电流的多少倍?（2）如限制起动电流为1.5IN，电枢回路应串入多大的电阻？电机与电力拖动参考答案：一填空题：1、电动机处于稳态运、转速、电磁转矩2、电枢回路串电阻、降压起动3、输入电压、正比4、不变、增大5、减小、减小6、短矩绕组、分布绕组、减小7、0~1、驱动性质、小于1、制动性质8、笼型、绕线二、判断题1、√2、×3、√4、×5、×6、×7、√8、×9、√10、√三、计算题解：（1）直接起动的电流I st=U N/Ra=220/0.067=3283.6AI st/I N=3283.6/207.5=15.8（2）I st1=1.5×I N=1.5×207.5=311.25A=U N/(Ra+Rst)由此可得：Rst=0.64Ω。
电机与拖动基础答案(第四版)电机与拖动基础答案(第四版)第一章电机基础知识1.1 电机的定义及分类电机是一种将电能转化为机械能的设备。
根据电源类型和工作原理的不同，电机可分为直流电机和交流电机两大类。
1.2 电机的工作原理直流电机的工作原理基于电流的方向和大小来决定磁场的方向和大小，从而产生电磁力。
交流电机则是通过电流的频率和大小的变化来产生旋转磁场，从而实现转动。
1.3 电机的结构及组成电机主要由定子、转子、电磁铁、机械轴等部件组成。
定子和转子之间的磁场交互作用使电机能够产生转动。
1.4 电机的性能参数主要包括额定功率、额定转速、效率、启动方式、绝缘等级等。
这些参数可以帮助我们选择合适的电机来满足特定的工作需求。
第二章拖动系统基础知识2.1 拖动系统的定义和组成拖动系统是由电机和负载设备组成的一套驱动装置，用于实现设备的运动和控制。
它包括电机、传动装置、控制装置等。
2.2 传动装置的分类传动装置通常分为机械传动和电子传动两种类型。
机械传动包括齿轮传动、带传动、链传动等，而电子传动主要使用变频器等电子设备来实现。
2.3 拖动系统的控制方式拖动系统可以采用手动控制、自动控制和远程控制等方式。
不同的应用场景需要选择合适的控制方式来实现对拖动系统的灵活控制。
第三章电机和拖动系统的选型和设计3.1 选型要点和方法根据实际工作负载和运行环境条件，我们需要明确电机的功率、转速、绝缘等级等要求，并结合实际情况进行合适的选型。
3.2 设计要点和方法拖动系统的设计需要考虑传动装置的类型、传动比、传动效率等因素。
同时，还需要综合考虑安全性、可靠性和经济性等方面的要求。
3.3 电机和拖动系统的故障分析与排除当电机和拖动系统发生故障时，我们需要进行故障分析，找出问题的原因，并采取相应的措施进行排除，以确保系统的正常运行。
结语电机与拖动基础答案(第四版)对于理解电机的基本原理和拖动系统的选型设计具有重要的参考价值。
通过深入学习和理解这些知识，我们可以更好地应用电机和拖动系统，为各行各业提供高效、安全的驱动方案。

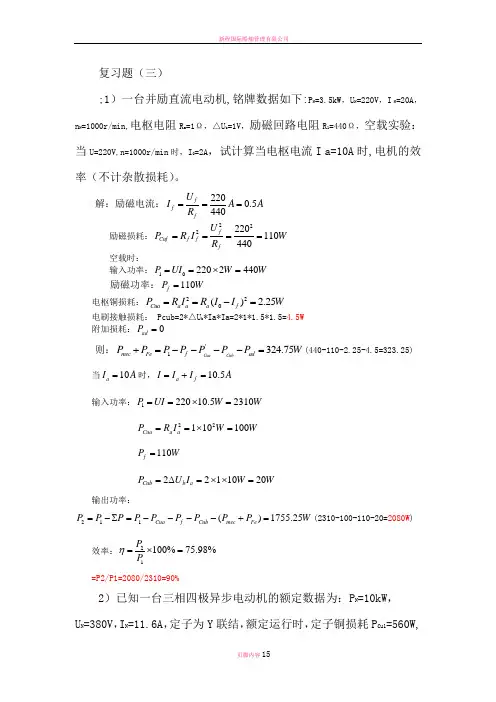

复习题（三）;1）一台并励直流电动机,铭牌数据如下:P N=3.5kW ，U N=220V ，IN=20A ，n N =1000r/min,电枢电阻R a =1Ω，△U b =1V ，励磁回路电阻R 1=440Ω，空载实验：当U=220V,n=1000r/min 时，I 0=2A ，试计算当电枢电流I a=10A 时,电机的效率（不计杂散损耗）。
解：励磁电流：2200.5440f f fU I A A R === 励磁损耗：222220110440fCuff ff U P R I W R ====空载时：输入功率：102202440P UI W W ==⨯=励磁功率：110f P W =电枢铜损耗：220() 2.25Cua a a a f P R I R I I W ==-= 电刷接触损耗： Pcub=2*△U b *Ia*Ia=2*1*1.5*1.5=4.5W 附加损耗：0ad P =则：'1324.75CuaCub mec Fe f ad P P P P P P P W +=----=(440-110-2.25-4.5=323.25) 当10a I A =时，10.5a f I I I A =+= 输入功率：122010.52310P UI W W ==⨯=22110100Cua a a P R I W W ==⨯=110f P W =2211020Cub b a P U I W W =∆=⨯⨯= 输出功率：211()1755.25Cua f Cub mec Fe P P P P P P P P P W =-∑=----+=(2310-100-110-20=2080W )效率：21100%75.98%P P η=⨯= =P2/P1=2080/2310=90%2）已知一台三相四极异步电动机的额定数据为：P N =10kW ，U N =380V ，I N =11.6A ，定子为Y 联结，额定运行时，定子铜损耗P Cu1=560W,转子铜损耗P Cu2=310W ，机械损耗P mec =70W ，附加损耗P ad =200W ，试计算该电动机在额定负载时的：（1）额定转速；（2）空载转矩；（3）转轴上的输出转矩；（4）电磁转矩。
1)直流发电机的励磁方式有哪几种？（他励；自励（包括并励，串励和复励））2) 如何确定换向极的极性，换向极绕组为什么要与电枢绕组相串联？（使换向极产生的磁通与电枢反应磁通方向相反。
对于直流发电机而言，换向极性和电枢要进入的主磁极性相同；而对于直流电动机，则换向极极性和电枢要进入的主磁极极性相反。
换向极绕组与电枢组相串联的原因是：使随着电枢磁场的变化，换向极磁场也随之变化，即任何负载情况下都能抵消电枢反应的影响。
）3) 电力拖动系统稳态运行的条件是什么？（a ．电动机的机械特性与负载的转矩特性必须有交点，即存在T=T Lb ．在交点处，满足em LdT dT dn dn<，或在交点的转速以上有T<T L ，在交点的转速以上有T>T L ）4)图示说明他励直流电机能耗制动的功率流程。
（励磁电流不变，断开电机定子的输入电压的两端并将其接在制动电阻上，此时相当于一台他励直流发电机，功率流程图如下：p IN(励励励励+ 励励励励P mec)p R 励励励励励励p Fe(励励励)p Cu 励励励励励P ad 励励励励励励5) 推导三相交流异步电机的电磁功率、机械功率和转差功率三者的关系。
(2222e R I p m s=,22222Cu p m R I =,2Cu ep s p =* ，22121111222214.44m w m U sp m U f N k m R I r sφ-≈==,()2::1::1e Cu mec p p p s s =-；;总机械功率pmec，电磁功率p e ，转子铜损耗p cu2为转差功率,转子电流为2I)6) 试比较他励和并励直流发电机的外特性有何不同？并说明影响曲线形状的因素。
（并励直流发电机的外特性比他励的软。
他励：影响因素有两个:(1)随着Ia 增加，IaRa 增加，使U 下降；(2) 随着Ia 增加，电枢反应附加去磁作用增强，使磁通φ减少，电枢电动势Ea 减少，最后使U 下降。
并励：影响因素有三个:(1) 随着Ia 增加，IaRa 增加，使U 下降；(2) 随着Ia 增加，电枢反应附加去磁作用增强，使磁通φ减少，电枢电动势Ea 减少，最后使端电压U 下降。
(3) 两端电压下降，磁通φ下降，电枢电动势Ea 进一步减少，端电压U 进一步下降。
）7)为什么变压器的空载损耗可近似看成铁损耗，而短路损耗可近似看成为铜损耗？（变压器铁损耗的大小决定于铁心中磁通密度的大小，铜损耗的大小决定决定于绕组中电流的大小。
变压器空载和短路时，输出功率都为零。
输入功率全部变为变压器的损耗。
即铜损耗与铁损耗之和。
空载时，电源电压为额定值，铁心中磁通密度达到正常运行的数值，铁损耗也为正常运行时的数值。
而此时二次绕组中的电流为零，没有铜损耗，一次绕组中电流仅为励磁电流，远小于正常运行的数值，它产生的铜损耗相对于这时的铁损耗可以忽略不计，因而空载损耗可近似看成为铁损耗。
短路试验时，输入功率为短路损耗。
此时一次、二次绕组电流均为额定值，铜损耗也达到正常运行时的数值，而电压大大低于额定电压，铁心中磁通密度也大大低于正常运行时的数值，此时铁损耗与铜损耗相比可忽略不计。
因此短路损耗可近似看成铜损耗。
）8)三相交流异步电机从基频向上变频调速时，定子电压、电机功率和磁通分别如何变化？（a ．（1）11114.44w m U f N k φ=；222N m U p m s r ≈b ．基频以上调速：此时频率可以从f1向上增高，但是电压却不能超过额定电压U1，只能保持U1 =U1N ，由式（1）可知，这将迫使磁通与频率成反比的降低。
在这种调速方式下，转速升高时转矩降低，近似于“恒功率调速”方式。
频率升高，磁通下降，不同频率S 变化不大所以电机功率近似恒定，相当于弱磁调速。
）9)一台并励直流发电机并联于电网上，若原动机停止供给机械能，将发电机过渡到电动机状态工作，此时电磁转矩方向是否变？旋转方向是否改变？（电磁转矩方向改变，电机旋转方向不变。
）; 10)画出三相绕线式异步电机能耗制动的实验接线图。
能耗制动时K1断开，K2闭合11) 何谓电动机的充分利用？(所谓电动机的充分利用是指电动机无论在额定转速下运行,还是调速过程中处于不同转速下运行,其电枢电流都等于额定值。
) ;12）电源频率降低，其他各量不变，试分析变压器铁心饱和程度、励磁电流、励磁电抗、漏抗的变化情况。
（据114.44m U fN ≈Φ可知，当f降低时，()m m B Φ增加，铁心饱和程度增加，励磁电流增加，励磁电抗减小。
）13) 三相异步电动机空载运行时，电动机的功率因数为什么很低？（空载时，10I I ∙∙=，而000a r I I I ∙∙∙=+，其中，0a I ∙为有功分量电流，用来供给空载损耗；0r I ∙为无功分量电流，用来建立磁场。
由于00a r I I ∙∙<<，所以空载电流基本上是一无功性质的电流，因而电动机的功率因数很低。
）;14) 异步电动机等效电路中的附加电阻'21s R s -的物理意义是什么？能否用电抗或电容代替这个附加电阻？为什么？（异步电动机等效电路中的附加电阻代表总机械功率的一个虚拟电阻，用转子电流在该电阻所消耗的功率''2221s R I s -来代替总机械功率（包括轴上输出的机械功率和机械损耗、附加损耗等）。
因输出的机械功率和机械损耗等均属有功性质。
因此， 从电路角度来模拟的话，只能用有功元件电阻，而不能用无功元件电抗或电容代替这个附加电阻。
） 15）容量为几个千瓦时，为什么直流电动机不能直接起动而三相笼型异步电动机却可以直接起动？(直流电动机的直接起动电流为a N st R U I /=，由于a N R U >>,无论功率大小，st I 都将达到额定电流的十几倍，甚至几十倍，这是电动机本身所不能允许的，所以直流电动机不能直接起动。
三相异步电动机在设计时通常允许直接起动电流为额定电流的5-7倍，加上供电变压器容量通常都能满足小功率三相异步电动机直接起动要求，所以几个千瓦的三相异步电动机可以直接起动。
);16)异步电动机中的空气隙为什么做得很小？（异步电动机气隙小的目的是为了减小其励磁电流（空载电流），从而提高电动机功率因数。
因异步电动机的励磁电流是由电网供给的，故气隙越小，电网供给的励磁电流就小。
而励磁电流有属于感性无功性质，故减小励磁电流，相应就能提高电机的功率因数。
）17) 变压器的原、副边额定电压都是如何定义的？（原边额定电压是指规定加在一次侧的电压。
副边额定电压是指当一次侧加上额定电压时，二次侧的开路电压。
）; 18) 试简述功率角的双重物理意义？(时间相角差：即空载电动势0E 和电压U 间的夹角；空间相角差：即为励磁磁动势fF 与定子等效合成磁动势u F 之间的夹角。
当忽略定子漏阻抗压降时，δF F u =，即等于气隙合成磁动势。
)19）电动机的温升、温度以及环境温度三者之间有什么关系？电机铭牌上的温升值的含义是什么？(电动机的温升与铜耗,铁耗和机械损耗有关。
电动机铭牌上的温升值其含义是电动机绝缘许可的最高温度。
电动机的温升、温度以及环境温度三者之间是刚工作时电动机的温度与周围介质的温度之差很小，热量的发散是随温度差递增的，少量被发散法到空气中，大量被空气吸收。
因而温度升高的较快，随着电动机温度逐渐升高，被电动机吸收的减少,而发散到空气中的热量增加。
);20) 深槽与双笼型异步电动机为什么起动转矩大而效率并不低？(深槽式与双笼型异步电动机所以起动转矩打，是因为起动时转子电动势、电流频率较高，出现集肤效应造成了转子电阻增大所致。
正常运行时集肤效应不显著，转子电阻减小为正常值。
因此运行时效率仍较高。
) 21) 变压器并联运行的条件是什么？（ 变压器并联运行的条件是：（1）各变压器一、二次侧的额定电压分别相等，即变比相同；（2）各变压器的联结组别必须相同；（3）各变压器的短路阻抗（或短路电压）标幺值相等，且短路阻抗角也相等。
);22) 负载的机械特性有哪几种主要类型？各有什么特点？答：负载的机械特性有：恒转矩负载特性、风机、泵类负载特性以及恒功率负载特性，其中恒转矩负载特性又有反抗性恒转矩负载与位能性恒转矩负载，反抗性负载转矩的特点是它的绝对值大小不变，但作用方向总是与旋转方向相反，是阻碍运动的制动性转矩，而位能性转矩的特点是转矩绝对值大小恒定不变，而作用方向也保持不变。
风机、泵类、负载特性的特点是其转矩与转速的二次方成正比即2L T n ∝，这类生产机械只能单方向旋转。
恒功率负载特性的特点是在不同速度下负载转矩L T 与转速n 差不多成反比即LT n ⋅≈常数。
23)电动机的允许温升取决于什么？若两台电动机的通风冷却条件不同，而其他条件完全相同，它们的允许温升是否相等？（电动机的允许温升主要取决于所采用的绝缘材料。
电动机的选择与使用都以不以超过额定温升为原则。
若两台电动机的通风冷却条件不同，而其他条件完全相同，它们的允许温升相等。
）; 24)电动机的三种工作制是如何划分的？负载持续率FC%表示什么意义？（电动机的三种工作制是根据负载持续时间的不同来划分的，有连续工作制、短时工作制和断续周期工作制三种。
在断续周期工作制，额定负载时间与整个周期之比称为负载持续率FC%） 25) 电动机在使用中，电流、功率和温升能否超过额定值？为什么？（电动机在运行中其电压、电流、功率、温升能超过额定值因为保证电动机长期安全运行的必要条件是按发热条件选择电动机功率的,只要保证θmax ≤θa ）;26)证明两组对称绕组（空间位置差90电角度）流过两相对称电流（时间差90）时产生的是圆形旋转磁动势。
证明：设1(,)cos cos U m f t F t ααω= 1(,)sin sin V m f t F t ααω=两相对称绕组流过两相对称电流后产生两相脉振磁势为111(,)(,)(,)U V f t ft f t ααα=+=∑cos cos m F t αω+sin sin m F t αω=1111cos()cos()cos()cos()2222mF t t t t αωαωαωαω⎡⎤++--++-⎢⎥⎣⎦=cos()mF t αω-可见1(,)cos()mf t Ft ααω=-∑这是一个圆形旋转次动势。
证毕。
