电机与拖动复习题及答案一、单项选择题（每题2分，共10分）1. 电机的转子旋转速度与同步转速的关系是（）。
A. 相等B. 略小于同步转速C. 略大于同步转速D. 无法确定答案：B2. 直流电机的励磁方式有（）。
A. 并励B. 串励C. 他励D. 所有选项答案：D3. 异步电机的转子绕组是（）。
A. 闭合的B. 开放的C. 短路的D. 断路的答案：A4. 电机的启动电流通常比额定电流大（）。
A. 2-3倍B. 3-5倍C. 5-7倍D. 7-10倍答案：B5. 电机的效率是指（）。
A. 输出功率与输入功率的比值B. 输入功率与输出功率的比值C. 输出功率与额定功率的比值D. 额定功率与输入功率的比值答案：A二、填空题（每题2分，共10分）1. 电机的额定功率是指电机在______下长期运行时的功率。
答案：额定电压和额定转速2. 电机的额定电压是指电机在______下运行时的电压。
答案：额定功率和额定转速3. 电机的额定转速是指电机在______下运行时的转速。
答案：额定电压和额定功率4. 电机的启动电流大，是因为电机启动时______。
答案：转子转速接近于零，转差率大5. 电机的效率提高，意味着电机的______减小。
答案：能量损耗三、简答题（每题5分，共15分）1. 简述电机的工作原理。
答案：电机的工作原理基于电磁感应和电磁力的作用。
当电机的定子绕组通入电流时，产生旋转磁场，这个旋转磁场与转子绕组中的电流相互作用，产生电磁力，使转子旋转。
2. 说明电机启动时电流大的原因。
答案：电机启动时电流大的原因是，启动时转子转速接近于零，导致转差率大，从而使得转子绕组中的感应电动势大，进而导致启动电流大。
3. 描述电机效率的物理意义。
答案：电机效率的物理意义是电机输出功率与输入功率的比值，它反映了电机将电能转换为机械能的效率。
效率越高，说明电机的能量转换效率越好，能量损耗越小。
四、计算题（每题15分，共30分）1. 某三相异步电机的额定功率为10kW，额定电压为380V，额定电流为20A，求该电机的效率。
电机及拖动基础试题及答案电机与拖动试卷及参考答案一、、填空题（每空1分，共30分）1.直流发电机中的电磁转矩方向与转子的旋转方向（相反），因此电磁转矩为（阻力）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（相同），因此电磁转矩为（动力）转矩。
2.接触器主要由（电磁机构）、（触点系统）、（灭弧装置）等三大部分组成。
3 .空气阻尼式时间继电器主要由（电磁机构）、（触点系统）和（延时机构）三部份组成。
若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。
4、用丫-△降压起动时，起动电流为直接用△接法起动时的（1/3 ），所以对降低（起动电流）很有效。
但启动转矩也只有直接用△接法启动时（1/3 ）,因此只适用于空载或轻载启动。
5、反接制动时，当电机转速接近于（0）时，应及时（切断电源），防止电机（反转）。
6、伺服电动机为了防止（反转）现象的发生，采用（增大转子电阻）的方法。
7、步进电动机是一种把（电脉冲）信号转换成（角位移或线位移）信号的控制电机。
8、分磁环的作用是使（产生的合成吸力始终大于弹簧的反作用力），以消除（衔铁的振动和噪声）现象；三相交流电磁机构是否需要分磁环（不需要）。
9 .单相异步电动机定子绕组中产生的磁场是（脉动磁场），可分解为（正向旋转磁场）和（反向旋转磁场）两部分。
10.熔断器又叫保险丝，用于电路的（短路）保护，使用时应（串）接在电路中。
二、判断题（每小题1分，共10分）。
（x ）1.一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。
（x ）2.三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。
(X ) 3.交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。
(X )4.转差率S是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。
《电机与拖动》考试试题与答案一、选择题（每题2分，共20分）1、下列哪一种类型的电机是直流电机？（A）同步电机（B）异步电机（C）伺服电机（D）步进电机答案：（C）伺服电机解释：伺服电机是一种将电信号转化为机械运动的装置，其中直流伺服电机是最常见的一种。
同步电机和异步电机是交流电机，而步进电机则是一种特殊类型的伺服电机。
2、在电动机的转速和转向一定的情况下，下列哪种方法可以改变电动机的转矩？（A）改变电源频率（B）改变电源电压（C）改变负载大小（D）改变电动机的极数答案：（B）改变电源电压解释：电动机的转矩与电源电压的平方成正比，因此改变电源电压可以改变电动机的转矩。
改变电源频率、负载大小或电动机的极数都会影响电动机的转速和转向，但不会改变电动机的转矩。
3、下列哪一种控制方式常用于直流电动机的调速？（A）开环控制（B）闭环控制（C）PWM控制（D）V/F控制答案：（B）闭环控制解释：直流电动机的调速需要精确控制电机的转速和转向，闭环控制可以实时监测电机的转速和转向，并根据需要对其进行调整，因此常用于直流电动机的调速。
开环控制常用于对系统稳定性要求不高的情况。
PWM控制常用于交流电动机的调速，而V/F控制常用于变压器的控制。
二、填空题（每空2分，共30分）1、直流电动机主要由______、______、______和______等部分组成。
答案：定子、转子、换向器、电刷2、电动机根据使用电源的不同可以分为______和______两大类。
答案：交流电动机、直流电动机3、交流电动机的转速与电源频率的______次方成正比。
答案：24、伺服电机分为______和______两种类型。
其中，______主要用于位置控制，而______主要用于速度控制。
答案：直流伺服电机、交流伺服电机、直流伺服电机、交流伺服电机三、计算题（每题10分，共20分）1、一台直流电动机的额定功率为10kW，额定电压为220V，额定转速为1500r/min。
《电机与拖动基础》试题库及答案第一部分 直流电机一、填空题： 1、直流电动机的工作原理是把 能转化为 能。
直流发电机的工作原理是把 能转化为 能。
（直流电；机械；机械；直流电）2、直流发电机的工作原理用 定则判断感应电动势的方向。
直流电动机的工作原理用 定则判断电磁力的方向。
（右手；左手）3、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)4、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
（E a 〈U ；E a 〉U ）5、直流发电机的绕组常用的有_______和_______两种形式。
（叠绕组；波绕组）6、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）7、电动势常数e C 与转矩常数T C 之间的关系为______。
（T C =9.55e C ）二、选择题1、电机的电流小于额定电流，称为（ ）运行。
（1） （1）欠载 （2）过载 （3）额定2、电机的电流大于额定电流，称为（ ）运行。
（2） （1）欠载 （2）过载 （3）额定3、某直流电机它的电枢与二个励磁绕组串联和并联，那么该电机为( )电机。
（3） （1）他励 （2）并励 （3）复励 （4）串励 4、直流发电机主磁极磁通产生感应电动势存在于（ ）中。
（1） （1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组5、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（ ） （3） （1）去磁；（2）助磁；（3）不去磁也不助磁。
三、计算题1、一台并励直流电动机,铭牌数据如下:P N =3.5kW ，U N =220V ，I N =20A ，n N =1000r/min,电枢电阻R a =1Ω，△U b =1V ，励磁回路电阻R 1=440Ω，空载实验：当U=220V,n=1000r/min 时，I 0=2A ，试计算当电枢电流I a =10A 时,电机的效率（不计杂散损耗）。

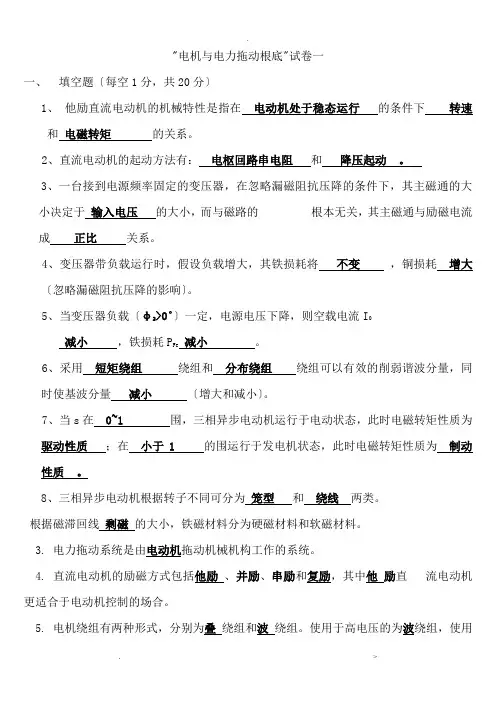

"电机与电力拖动根底"试卷一一、填空题〔每空1分，共20分〕1、他励直流电动机的机械特性是指在电动机处于稳态运行的条件下转速和电磁转矩的关系。
2、直流电动机的起动方法有：电枢回路串电阻和降压起动。
3、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于输入电压的大小，而与磁路的根本无关，其主磁通与励磁电流成正比关系。
4、变压器带负载运行时，假设负载增大，其铁损耗将不变，铜损耗增大〔忽略漏磁阻抗压降的影响〕。
5、当变压器负载〔φ2>0˚〕一定，电源电压下降，则空载电流I0减小，铁损耗P Fe减小。
6、采用短矩绕组绕组和分布绕组绕组可以有效的削弱谐波分量，同时使基波分量减小〔增大和减小〕。
7、当s在 0~1 围，三相异步电动机运行于电动状态，此时电磁转矩性质为驱动性质；在小于1 的围运行于发电机状态，此时电磁转矩性质为制动性质。
8、三相异步电动机根据转子不同可分为笼型和绕线两类。
根据磁滞回线剩磁的大小，铁磁材料分为硬磁材料和软磁材料。
3. 电力拖动系统是由电动机拖动机械机构工作的系统。
4. 直流电动机的励磁方式包括他励、并励、串励和复励，其中他励直流电动机更适合于电动机控制的场合。
5. 电机绕组有两种形式，分别为叠绕组和波绕组。
使用于高电压的为波绕组，使用于大电流的为叠绕组。
6. 直流电机电枢磁场对空载主磁场的影响称为电枢反响。
7. 直流电机在主磁极之间常安装换向极改善换向。
换向极的位置恰好也是几何中性线的位置。
8. 从机械特性上看，第一象限为电动机的正向电动状态，第四象限为电机的反向制动状态。
9. 他励直流电动机的机械特性为硬特性，串励直流电动机的机械特性为软特性。
〔硬、软〕10.励磁绕组断线的他励直流电动机，空载起动时，将出现飞车 10.励磁绕组断线的他励直流电动机，空载起动时，将出现飞车情况。
情况。
11.一台三相变压器的变比为相电压之比。
12.额定电压为440V/110V的单相变压器，高压边漏电抗16Ω，折合到二次侧后大小为1Ω。
《电机与拖动》试题库第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
（Ea 〈U；Ea〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。
（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。
（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。
（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。
（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。
（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。
第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。
（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。
（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。
（2）4、当电动机的转速超过_______时，出现回馈制动。
（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。
（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。
（ ）（F ）2、直流电动机串多级电阻起动。
在起动过程中，每切除一级起动电阻，电枢电流都将突变。
（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。
（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。
（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。
（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。
2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。
3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。
4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。
《电机与拖动基础》试题库及答案《电机与拖动基础》试题库及答案选择题11、异步电动机气隙较大，则电动机的（C ）。
A励磁电流较小，功率因数较底；B 励磁电流较大，功率因数较高；C励磁电流较大，功率因数较低D励磁电流较小，功率因数较高；2、直流电动机的换向级的作用是（C）A 产生主磁通B产生换向电流 C 改变电流方向D以上都不对3、直流电动机的换向电流愈大，换向时火花（A）A 愈强B愈弱 C 不便D以上都不对4、频率为50Hz的四十八极交流电机，旋转磁势的转速为（D）r/min。
A．48 B．62.5 C．250 D．1255、频率为40Hz的二十极交流电机，旋转磁势的同步转速为（D）r/min。
A．2400 B．2000 C．120 D．2406、串励直流电动机在一定的负载下运行，若电源电压有所降低，则转子的转速将会（A）A 变大B 保持不变C变小D以上都不对7、直流电动机带上负载后，气隙中的磁场是（C）A 由主级磁场和电枢磁场叠加而成的B 由主级磁场和换向磁场叠加而成的C 由主级磁场，换向磁场和电枢磁场叠加而成的8、直流电动机中电枢的主要作用是（B）A 改善直流电动机的换向B 实现电能和机械能的转换C 在气隙中产生磁通D 产生气隙9、改变电枢回路的电阻调速，只能使直流电动机的转速（B）A 上升B 下降C 保持不变D以上都不对10、三相异步电动机当转差率为1时，此电动机为（C）状态A 制动状态B 同步运行状态C 启动状态D 以上都不是11、变压器带感性负载，从轻载到满载，其输出电压将会（B）A 升高B 降低C 不变D以上都不对12、异步电动机要实现回馈制动，则应满足如下条件（D）A 转子转速应小于旋转磁场转速，且同向B转子转速应等于旋转磁场转速，且同向C转子转速应小于旋转磁场转速，且反向D转子转速应大于旋转磁场转速，且同向13、三相异步电动机转子电阻增大时，电动机临界转差率Sm和临界转矩Tm应为（B）A Sm减小，Tm增大B Sm增大，Tm 不变C Sm增大，Tm减小D Sm减小，Tm减小14、三相异步电动机定子电压下降时，电动机临界转差率Sm和临界转矩Tm应为（C）A Sm不变，Tm不变B Sm减小，Tm增大C Sm不变，Tm减小D Sm不变，Tm增大15、三相异步电动机当转差率小于0时，此电动机为（D）状态A 制动状态B 电动状态C 启动状态D 发电状态16、电力变压器的励磁阻抗表示下面哪一物理量（D）A 输入功率B 输出功率C 铜耗D 铁耗17、单相绕组通以交流电时，其磁势为（D ）A 圆形旋转磁势B 椭圆磁势C 无法确定D 脉动磁势18、电力变压器的作用是下面哪一物理量（B）A 改变交流电电压和功率B 改变交流电电压和交流电电流C 改变交流电电压和频率D 改变直流电电压和交流电电流19、变压器的空载损耗（D ），短路损耗（C ）。
电机与拖动试题及答案一、选择题1. 电机的基本原理是什么？A. 电磁感应B. 静电效应C. 电流的磁效应D. 光电效应答案：A2. 以下哪种类型的电机不属于交流电机？A. 同步电机B. 异步电机C. 直流电机D. 感应电机答案：C3. 电机的额定功率是指什么？A. 电机在任何情况下都能长期运行的最大功率B. 电机在特定频率和电压下能长期运行的最大功率C. 电机短时间内能运行的最大功率D. 电机在启动时消耗的功率答案：B4. 电机的效率是指什么？A. 电机输出功率与输入功率的比值B. 电机输入功率与输出功率的比值C. 电机输出功率与电机重量的比值D. 电机输入功率与电机体积的比值答案：A5. 电机的转子是什么？A. 固定部分B. 转动部分C. 导线部分D. 磁铁部分答案：B二、填空题1. 直流电机的工作原理是基于________效应。
答案：电流的磁2. 交流电机的转速与电源频率有关，当电机转速与电源频率同步时，这种电机称为________电机。
答案：同步3. 电机的负载转矩与转速成________关系。
答案：反比4. 电机的绝缘等级表示电机能够承受的最高温度，例如，绝缘等级B 的温度极限是________℃。
答案：1305. 电机的保护等级表示电机对外界固体物体和水的防护能力，例如，保护等级IP55表示电机对固体物体的防护等级是5，对水的防护等级是________。
答案：5三、判断题1. 电机的额定电流是指电机在额定负载下能够长期运行的最大电流。
（正确/错误）答案：正确2. 电机的效率随着负载的增加而增加。
（正确/错误）答案：错误3. 电机的转子和定子之间必须保持一定的气隙。
（正确/错误）答案：正确4. 电机的额定电压是指电机能够长期运行的最低电压。
（正确/错误）答案：错误5. 电机的保护等级IP67表示电机是完全防水的。
（正确/错误）答案：正确四、简答题1. 请简述直流电机和交流电机的主要区别。
直流电机部分一．填空题1.直流电机电枢绕组元件流过的电流是___________电流,流过正负电刷的电流是_________电流，直流发电机中电枢绕组产生的电磁转矩是_____ __性质的转矩,直流电动机电枢绕组电势的方向与电枢电流的方向__________。
2.直流电机的____________损耗等于___________损耗时效率最高。
3.他励直流发电机的外特性下降的原因有___________和__________，与之相比并励直流发电机的外特性，并励直流发电机电压变化率他励直流发电机。
4.并励直流发电机自励建压的条件有三个,它们是____ ___,________ __和_____________。
5. 一台并励直流电机Ea＞U时运行于_____ ____状态，此时电机I、Ia和If 之间的关系_____________， Ea＜U时运行在_____ ___状态，电机I、Ia和I之间的关系_____________。
f6. 直流电机空载时气隙磁密分布波形为___________波,电枢磁势分布的波形为___________波,电枢磁场空间分布波形为____________波。
7. 直流电机的电枢反应是，电刷放在几何中性线上，磁路处于饱和状态时,电枢反应的影响为(1)_________ _(2)__________。
8.按负载转矩的大小随转速变化的规律分类,负载可以分为_________,__________和________三类；位能性负载的机械特性位于____ _象限,反抗性负载的机械特性位于_________象限。
9.他励直流电动机恒转矩调速的方法有___________________,恒功率调速方法有________________。
10.他励直流电动机的励磁和负载转矩不变时,如降低电枢电压,则稳定后电枢电流将_________,电磁转矩将_________,转速将__________。
