钢球磨煤机临界转速

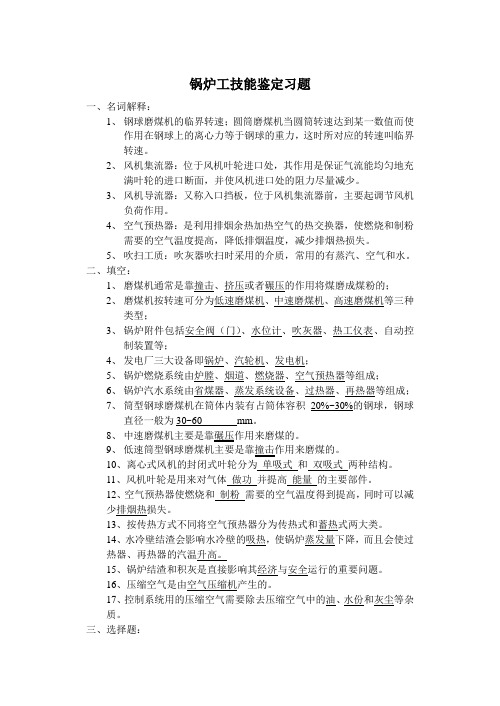

锅炉工技能鉴定习题一、名词解释：1、钢球磨煤机的临界转速；圆筒磨煤机当圆筒转速达到某一数值而使作用在钢球上的离心力等于钢球的重力，这时所对应的转速叫临界转速。

2、风机集流器：位于风机叶轮进口处，其作用是保证气流能均匀地充满叶轮的进口断面，并使风机进口处的阻力尽量减少。

3、风机导流器：又称入口挡板，位于风机集流器前，主要起调节风机负荷作用。

4、空气预热器：是利用排烟余热加热空气的热交换器，使燃烧和制粉需要的空气温度提高，降低排烟温度，减少排烟热损失。

5、吹扫工质：吹灰器吹扫时采用的介质，常用的有蒸汽、空气和水。

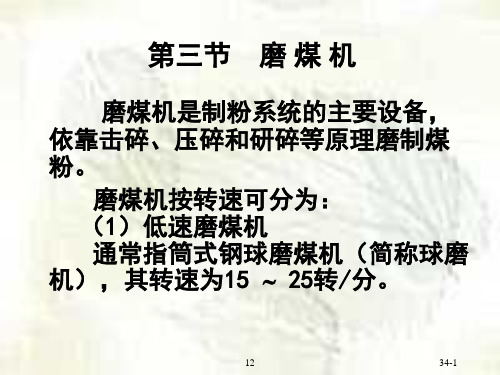

二、填空：1、磨煤机通常是靠撞击、挤压或者碾压的作用将煤磨成煤粉的；2、磨煤机按转速可分为低速磨煤机、中速磨煤机、高速磨煤机等三种类型；3、锅炉附件包括安全阀（门）、水位计、吹灰器、热工仪表、自动控制装置等；4、发电厂三大设备即锅炉、汽轮机、发电机；5、锅炉燃烧系统由炉膛、烟道、燃烧器、空气预热器等组成；6、锅炉汽水系统由省煤器、蒸发系统设备、过热器、再热器等组成；7、筒型钢球磨煤机在筒体内装有占筒体容积20%~30%的钢球，钢球直径一般为30~60 mm。

8、中速磨煤机主要是靠碾压作用来磨煤的。

9、低速筒型钢球磨煤机主要是靠撞击作用来磨煤的。

10、离心式风机的封闭式叶轮分为单吸式和双吸式两种结构。

11、风机叶轮是用来对气体做功并提高能量的主要部件。

12、空气预热器使燃烧和制粉需要的空气温度得到提高，同时可以减少排烟热损失。

13、按传热方式不同将空气预热器分为传热式和蓄热式两大类。

14、水冷壁结渣会影响水冷壁的吸热，使锅炉蒸发量下降，而且会使过热器、再热器的汽温升高。

15、锅炉结渣和积灰是直接影响其经济与安全运行的重要问题。

16、压缩空气是由空气压缩机产生的。

17、控制系统用的压缩空气需要除去压缩空气中的油、水份和灰尘等杂质。

三、选择题：1、筒型钢球磨煤机的转速为( a )r/min。

（a）16～25；（b）30～50；（c）80～160。

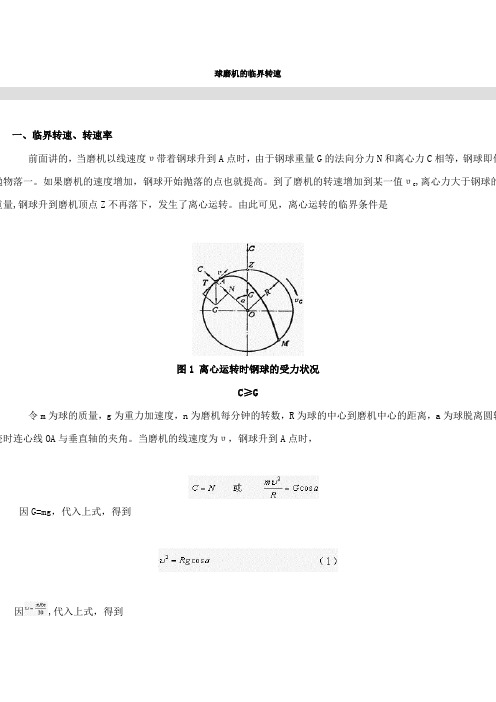

球磨机的临界转速一、临界转速、转速率前面讲的，当磨机以线速度υ带着钢球升到A点时，由于钢球重量G的法向分力N和离心力C相等，钢球即作抛物落一。

如果磨机的速度增加，钢球开始抛落的点也就提高。

到了磨机的转速增加到某一值υ,离心力大于钢球的重量,钢球升到磨机顶点Z不再落下，发生了C离心运转。

由此可见，离心运转的临界条件是图1 离心运转时钢球的受力状况C≥G令m为球的质量，g为重力加速度，n为磨机每分钟的转数，R为球的中心到磨机中心的距离，a为球脱离圆轨迹时连心线OA与垂直轴的夹角。

当磨机的线速度为υ，钢球升到A点时，因G=mg，代入上式，得到因,代入上式，得到取g=9.81米/秒2，则，于是R的单位为米。

这是研究钢球运动的最基本的公式，以后要经常用到它。

当转速为υc ,相应的每分钟转数为nC时,钢球上升到顶点Z,不再落下,.发生了离心化。

此时,C=G,a=0°,cosa=1,从而此处，D=2R,单位皆为米。

对贴着衬板的最外一层来说，因为球径比球磨机内径小得多，可略而不计,R可以算是磨机的内半径，D就是它的内直径。

由公式(3)可以看出，使钢球离心化所需的临界转数，决定于球心到磨帆中心的距离。

最外层球距磨机中心最远,使它离心化所需的转数最少；最内层球距磨机中心最近，使它离心化所需的转数也最多。

如果取磨机内半径用公式(3)算的结果作为磨机的转速，尽管最外层球已经离心化了，但其他层球仍然能够抛落,还是可以磨细矿石。

只有转数比用最外层球按公式(3)求得的高出很多时，全部球层才会离心化，磨碎矿石的有用功才等于零。

但是，装入的钢球希望全部能落下磨碎矿石，如果有一部分离心化，就会使有用功减少。

因此，取磨机内半径用公式(3)算得的结果，说明要使最外层球也不会离心化时磨机转速的限度，就没有必要去计算使其他层球离心化的磨机转数了。

山此可见,磨机的临界转数，是使最外层球也不会发生离心化的最高转速(转/分)。

尽管公式(3)是在没有考虑装球率及滑动等情况下导出的，但在采用不平滑衬板及装球率占40～50%时，它仍然符合实际情形。

球磨机主要参数的确定（上）球磨机主要参数的确定(上)⼀、球磨机的转速（1）球磨机的临界转速n o当磨机筒体的转速达到某⼀数值时，研磨体产⽣的离⼼⼒等于它本⾝的重⼒，因⽽使研磨体升举⾄脱离⾓α=00，即研磨体将紧贴附在筒壁上，随筒体⼀起回转⽽不会降落下来，这个转速就称为临界转速，⽤n0表⽰。

由于磨机在某⼀转速下进⾏⼯作时，筒体内各层研磨体运动的脱离⾓各不相同，在确定磨机筒体转速时，⼀般均以最外层研磨体为基准，也就是取磨机筒体的有效内径D1作为基准进⾏参数计算。

在图7-4 中，当研磨体处于极限位置 E 点即它升举⾄顶点时，脱离⾓，此为临界条件，把它代⼊式（7-2），可得临界转速n0cosα=cos00=1即所以式中n0———临界转速，r/min；R1———最外层研磨体⾄磨筒体断⾯中⼼的距离（即筒体有效半径），m；D1———磨机筒体有效直径，m。

从理论上讲，当磨机转速达到临界转速时，研磨体将紧紧贴附在筒体内壁上，随筒体⼀起回转，不会降落，不能起任何粉磨作⽤。

但实际上并⾮如此，因为在推导研磨体运动的基本⽅程时，只考虑离⼼⼒，⽽忽略了研磨体的滑动、⾃转及物料对研磨体运动的影响。

因此球磨机的实际临界转速⽐上述的理论计算值要⾼⼀些。

（2）球磨机的理论适宜转速n 当磨机筒体达到临界转速n0时，由于研磨体紧贴筒壁上，不能起到粉碎作⽤，因此对物料的粉碎功为零。

当筒体转速较慢时，研磨体呈泻落状态运动，对物料的粉碎作⽤很弱，即对物料的粉碎功很⼩，可见研磨体对物料的粉碎所消耗的功是筒体转速的函数。

因此，使研磨体产⽣最⼤粉碎功时的筒体转速就称为球磨机的理论适宜转速t。

要想得到最⼤的粉碎功，研磨体必须具有最⼤的降落⾼度。

如图7-5所⽰，筒体内研磨体的总降落⾼度H为H=h+y研磨体由脱离点 A 抛射上升的⾼度为h ，根据抛射体运动学知以式（7-1）中代⼊式（7-44）中，得以式（7-10）和式（7-45）代⼊式（7-43）中，得研磨体总降落⾼度H 是其脱离⾓的函数。

锅炉辅机试题答案(高级工)一、判断题1、转动机械分部试运时，轴承工作温度应稳定，一般滑动轴承启动前后温度差不高于65℃。

滚动轴承温差不高于80℃。

（×）2、转轴与对轮用键连接，键与键槽的配合：两侧应留有0.10～0.40mm的间隙，顶部（即径向）不得留间隙。

（×）3、转轴与对轮用键连接，键与键槽的侧面间隙超过0.40毫米，安装时可以加垫片或捻键的方法解决。

（×）4、现场中装配靠背轮，发现靠背轮孔径比轴的直径大0.40mm，这时可用加垫片的方法，以取得装配紧力。

（×）5、球磨机的冷油器，要进行水压试验并且合格，试验压力为其低压侧的1.25倍。

（×）6、球磨机大小齿轮工作面的接触情况应良好，用色印检查，一般沿齿高不少于50％，沿齿宽不少于60％，并且不得偏向一侧。

（√）7、风机安装时，推力侧盖与轴承不应有间隙，主要是为了防止运行时产生串轴。

（×）8、烟风制粉系统的防爆门，其防爆膜可以使用0.5mm的薄铁板，也可使用0.6～1mm的铝板制成。

（√）9、金属薄膜的防爆门，可制成平口式和斜口式，平口式防爆门装于室内，斜口式防爆门装于室外。

（√）10、烟风煤管道和设备的法兰间，一般采用石棉绳作衬垫，衬垫应沿螺栓外侧绕一圈，接头处应重合100mm长度。

（×）11、橡胶板法兰垫片的使用温度不超过60℃，最高工作压力为6Kg／cm2。

（√）12、转机联轴器对轮键的配合规定两侧间隙0毫米，上部间隙0.2～0.5毫米。

（√）13、转机联轴器两侧对轮孔同心度偏差应小于0.08毫米。

（√）14、靠背轮（弹性联轴器）橡胶垫片与对轮螺栓安装时应有一定的紧力。

（√）15、钢球磨煤机筒体直径大，则临界转速低。

（√）16、风机特性曲线是表示在一定转速下流量与压头、效率、功率之间的一组关系曲线。

（√）17、联轴器找中心是以对轮外圆和端面为基准进行调正的。

（√）18、离心式水膜除尘器利用水冲洗原理进行除尘的。

锅炉辅机中级工B一.填空1.磨煤机是靠撞击.挤压或碾压的作用将煤磨成煤粉的.2.筒型钢球磨煤机在筒体内装有占筒体容积20%—30%的钢球,钢球直径一般为30---60mm。

3.筒型钢球磨煤机有一合理的转速，称为临界转速。

它与圆筒直径有关。

电厂常用的球磨机的工作转速一般在16—25r/min范围内。

4.低速筒型钢球磨煤机主要是靠撞击作用来磨煤的。

5.给煤机的作用是按要求的数量均匀地将原煤送入磨煤机。

6.常用的给煤机有圆盘式给煤机，电磁振动式给煤机，皮带式给煤机和刮板式给煤机。

7.离心式风机的叶轮有封闭式和开式两种．８．离心式风机的封闭式叶轮分为单吸式和双吸式两种．９．风机叶轮是用来对气体做功并提高其能量的主要部件．１０．离心式风机是利用离心力来工作的．１１．按传热方式不同将空气预热器分为传热式和蓄热式两大类．１２．空气预热器使燃烧和制粉需要的空气温度得到提高，同时可以减少排烟热损失．13.水力除灰系统按其输送的灰渣不同，又分为灰渣混除和灰渣分除两种方式。

14.水力除灰系统主要由碎渣，排渣，冲灰浓缩池，输送与配套辅助设备，以及除灰渣管沟，水池等组成。

15.气力除灰系统主要由输灰装置，空气压缩系统，灰库，搅拌桶专用车辆以及除灰管道等组成。

16.收尘极系统由收尘极板、极板的悬吊装置和极板的振打装置。

二、判断题1.碳的燃烧特点是易着火. (×)2.氢是煤中单位发热量最高的元素. (√)3.煤中的水分可以靠自然干燥除去. (×)4.灰分是煤中的主要杂质. (√)5.煤中的氧能助燃,所以它不是煤中的杂质. (×)6.单位体积流体的质量称为流体的密度，用符号ρ表示，Kg/m3。

（√）7.两个物体的质量不同，比热容相同，则热容量相等。

（×）8.火力发电厂锅炉是生产蒸汽的设备，锅炉的容量叫蒸发量，它的单位t/h.（√）9.煤的可燃成分灰分，水分，氮，氧。

（×）10.煤的不可燃烧成分是碳，氢，硫。

球磨机实际临界转速与最佳转速唐新民1 周德先2 １安徽铜陵有色金属公司铜山铜矿 安徽铜陵２安徽工业职业技术学院众所周知，球磨机临界转速就是钢球开始随筒体 物间综合动摩擦系数，湿式球磨机取 0.15，干式球磨机取 0.20 为宜，因钢球与筒体内壁的摩擦系数远远小于 1，钢球与筒体内壁必存在相对滑滚动。

这个假设条件也根本不存在。

壁旋转，不产生抛落运动的转速。

早在 1904 年德国费雪尔提出球磨机理论临界转速计算公式， 此后，国内外专家学者，对球磨机转速作过大量的研究和论述，普遍认为球磨机工作转速不能超过费氏临界转速，如冶金系统的《选矿设计手册》和教课书明 2 铜山矿φ 3.2 m ×3.1 m 格子 确规定“球磨机工作转速 n ≤0.88 n ”。

笔者研究认c 为：费氏 n 实质是筒体内壁上质点的临界转速，钢球球磨机现状及曾加快转速试验情况 铜山矿铜矿石种类较多，矿石硬度f =9~13，入磨 矿石粒度＜20 mm 占 85%左右，装φ100、φ75、φ50 mm 钢球 45 t 左右。

正常排空停车检测充填率为 42%c 的实际临界转速 n 比 n 大得多，且与钢球大小、充k c 填率、摩擦系数等诸多因素有关。

将球磨机转速 n 加 快到 n < n <n ，能大幅度增产节能降耗，现将其研究 c k 介绍如下。

左右。

混合密度 r= 4 500 kg/m 3，磨矿溢流细度<73混 um 占 62% 左右，处理量 A =40 t/h 。

筒体内半径 R= a 1.52 m ，转速 n =18 r/min ，600 kW 电机，平均负荷575 kW 。

当时该矿有台此磨机，已改了一台。

当两台均装 40 t 钢球，检测充填率均为 38% ~40% 时，转速加快的那台处理量确实比未加快的增加 15% 左右。

但加快转速的电机已超负荷运行(实测 610 kW 左右)， 而未改的那台球磨机的实际负荷只有 540 kW 左右。

辅助岗位试题初级工应知制粉设备判断题1. 筒形磨煤机最佳转速与圆简直径有关，圆筒直径越大，最佳的转速越大。

( )答案：(√)2. 再循环风在制粉系统中起干燥作用。

( )答案：(×)3. 粗粉分离器依靠离心惯性和重力三种工作原理进行分离。

( )答案：(√)4. 再循环风在磨煤机中，主要是增加通风量，提高磨煤出力，降低电耗。

( )答案：(√)5. 简形球磨机堵煤时，入口负压变正，出口温度下降，压差增大，滚筒两头向外冒粉。

( ) 答案：(√)6. 粗粉分离器堵塞时，磨煤机出口负压小，分离器后负压大，回粉管锁气器不动作。

( ) 答案：(√)7. 细粉分离器堵塞时，排粉机电流增大排粉机入口负压增大，锁气器不动作，锅炉汽压、汽温升高。

( )答案：(√)8. 煤粉的品质主要指煤粉的细度、均匀性和水分。

( )答案：(√)9. 煤粉可用专用筛子进行筛分，残留在筛子上的煤粉质量占筛前煤粉总质量的分数可表示煤粉细度，其值越大表示煤粉越粗。

( )答案：(√)10. R90越大表示煤粉越细。

( )答案：(×)11. R90越小表示煤粉越细。

( )答案：(√)12. 可磨系数越大，煤越不容易磨。

( )答案：(×)13. 排粉机转速1450r/min振动值应小于0.12mm. ( )答案：(×)14. 高速磨煤机转速750r/min振动值应小于0.12mm。

( )答案：(√)15. 一次风机转速2950r/min，振动值应大于0.06mm.( )答案：(×)16. 螺旋输粉机电机转速960r/min，振动值应小于0.10mm。

( ) 答案：(√)选择题1. 转机为3000r/min时，振动值应小于______。

A. 0.06mm；B. 0.10mm；C. 0.16mm答案：A.2. 转机为1500r/min时，振动值应小于______A. 0.06mm；B. 0.10mm；C. 0.16mm。
