一、防滑保护：胶带输送机的的输送带打滑保护是通过检测输送带的速度变化，查知驱动滚筒是否打滑的装置。
因为驱动滚筒打滑，可导致输送带的速度降低。
如果滚筒滚筒长时间打滑，将可能发生输送带燃烧事故。
保护装置在输送现正常运行中，当输送带的运行速度降低到一定的值时，发出打滑低速报警信号，持续一定时间后发出自动停车的指令，使输送机停止运行，这样既可以保护胶带输送机，又可避免不必要的频繁制动。
安装：安装在驱动滚筒的端盖上。
二、防跑偏装置：胶带输送机的防跑偏装置是检测输送带在运行中偏斜位置，当输送带在运行中偏斜到一定的位置时，发出跑偏信号，跑偏达到限定位置并持续一定时间时，发出自动停车的指令，便停止输送机的运行。
一般利用带柄的滚式行程开关进行监测。
三、烟雾保护：烟雾保护是当驱动滚筒连续打滑，输送带被磨擦或由于其他原因使输送带燃烧时，能发出声光报警和停车信号的保护装置。
一般烟雾保护的传感器用光敏和气敏元件来传感，它的安装位置一般在机头卸载滚筒5m内的下风口。
四、温度保护：温度保护是当传动滚筒等部件温度过高时，通过监测元件监测，使胶带输送机停止运转的装置。
温度保护通常采用热电偶元件或热敏电阻作为监测温度的传感器，对于运动部件是利用铁磁材料的磁导率与温度的变化关系，用磁感应脉冲发送器作为传感器，一旦温度过高，保护装置动作，输送机停止运行。
五、堆煤保护：堆煤保护是一种用来检测煤仓是否装满转载点是否堆积堵塞的装置，当发生满仓或转载点堆煤时，发出停车信号，输送机停止运行。
煤位传感器通过煤位探头将煤位深度反应给装置，煤位达到设置高度时就使输送机停止运行，以免发生其它事故。
六、撕带保护：撕带保护是一种当输送带被铁器等利器撕开时，输送带托辊通过插入输送带的利器而改变位置，从而带动限位开关使输送机停止运行，防止输送带纵向撕裂的装置。
它由一个挠性吊挂式托辊和限位开关组成，安装在装载点的托辊架内。
七、断带保护：断带保护是一种当输送带在运行中被拉断，防止事故扩大，而进行停车的保护装置。
带式输送机安全保护装置一、打滑、低速、断带保护装置打滑、低速、断带保护装置又叫做防滑保护装置，它的作用是带式输送机在运转过程中发生胶带与驱动滚筒打滑、机头导向滚筒转速降低和断带事故时控制带式输送机停机，从而避免胶带着火等恶性事故的发生。
有的带式输送机使用专用控制箱及其附属装置实现打滑、低速、断带保护。
二、防跑偏保护装置带式输送机实现防跑偏保护的方法和装置主要有：（一）设置前倾侧托辊。
有些带式输送机在固定托辊架的结构中（储带仓上部槽型托辊）将两侧托辊向输送带运行方向偏斜安装2°~3°，由于两侧托辊有水平方向的倾角，使输送带在托辊上有沿轴向产生相对滑动的趋势，这样两侧托辊给输送带一个向内的横向推力。
当输送带位于正中时，输送带两边所受的力平衡。
当输送带偏向一边时，则输送带这边所受的横向力大于另一边，因而使输送带又回复到正中位置。
由于倾角较小，横向推力不大，所以这种结构调整跑偏的方法只对跑偏力不大的情况有效。
（二）采用双锥型滚筒。
双锥型滚筒就是中间直径大、两边直径小的滚筒，其锥度一般为1/100，能有效防止输送带在滚筒上的跑偏。
（三）采用行程开关式防跑偏保护装置。
带式输送机大多采用行程开关式防跑偏保护装置，它由防跑偏传感器和控制箱组成。
当胶带跑偏时，胶带将立辊推向外侧，使传感器的动触头和固定触头接触，控制箱控制带式输送机断电停车。
三、堆煤保护装置堆煤保护装置又叫煤位保护装置，通常安装在胶带与刮板输送机搭接处、煤仓上口或两部带式输送机搭接处，是为防止堆煤压机头烧电机而设置的一种保护。
当发生堆煤时，堆煤保护装置控制带式输送机停机。
使用时应保证正常落煤，机器振动、滴水、煤尘积聚时不误动作，大块煤矸石撞击不能使其损坏。
堆煤保护装置主要有碳极式堆煤保护装置和偏摆式堆煤保护装置。
四、防撕裂保护装置防撕裂保护装置是由防撕裂传感器和控制箱构成的。
防撕裂传感器通常安装在给煤机前方几米处的上胶带下方其作用就是当带式输送机发生胶带纵向撕裂事故时，及时控制带式输送机停机，防止事故扩大。
胶带输送机“六大保护”安装标准及试验办法为规范胶带机“六大保护”的安装和使用，确保保护齐全、可靠、有效，根据兖矿贵州能化公司《胶带机运输系统安全管理办法》的规定，特制定《胶带输送机“六大保护”安装标准及试验办法》，请遵照执行。
第一条：固定带式输送机安全保护装置的安装1、防滑保护装置（1）电感式防滑保护装置磁钢安装在从动滚筒侧面上，磁钢与滚筒应使用非导磁材料连接，速度传感器安装在与磁钢相对应支架上，磁钢与传感器的间隙不大于50毫米。
（2）滚轮式防滑保护装置a)滚轮速度传感器安装在上胶带的下表面，并使胶带与滚轮保持足够的驱动摩擦力。
b)摩擦式滚轮速度传感器安装在下胶带的上表面。
2、堆煤保护装置堆煤保护装置安装在煤仓上口，煤仓处堆煤保护传感器安装高度应在低于机头下胶带200mm水平以下，其平面位置应在煤仓口范围之内。
堆煤保护传感器安装在两部胶带输送机搭接处，安装高度应在后部胶带输送机机头滚筒轴线水平以下，其平面位置应在前部胶带输送机的煤流方向，且距离应已起到保护作用，但还不误动作为标准。
3、防跑偏保护装置在胶带输送机机头和机尾各安装一套在输送带严重跑偏时能够使输送机自动停机的防跑偏保护装置，且必须成对安装，两对的中心线必须在一条直线上并垂直于胶带输送机中心线。
防跑偏滚动导杆安装在距离槽形托辊外沿50~100mm范围内。
4、温度保护装置传感器必须布置在驱动滚筒与胶带分离处距胶带与滚筒切点不大于100毫米或驱动滚筒内部。
5、烟雾保护传感器应布置在驱动装置上方5m内（从后一级驱动滚筒轴向中心线到下风口5米范围内）的下风口。
6、自动洒水装置的洒水装置应安装在胶带输送机驱动装置的内侧，喷头距胶带与滚筒切点不大于300毫米，其洒水能起到对驱动胶带和驱动滚筒同时洒水降温灭火的效果。
温度传感器（易熔棒）必须布置在驱动滚筒与胶带分离处，且距离滚筒表面100mm以内。
其它类型传感器按产品说明书要求安装。
7、张紧力下降保护装置张紧力下降保护装置的保护信号通过安装在液压站液压传感器、行程开关或其它信号，进入胶带输送机主控系统。

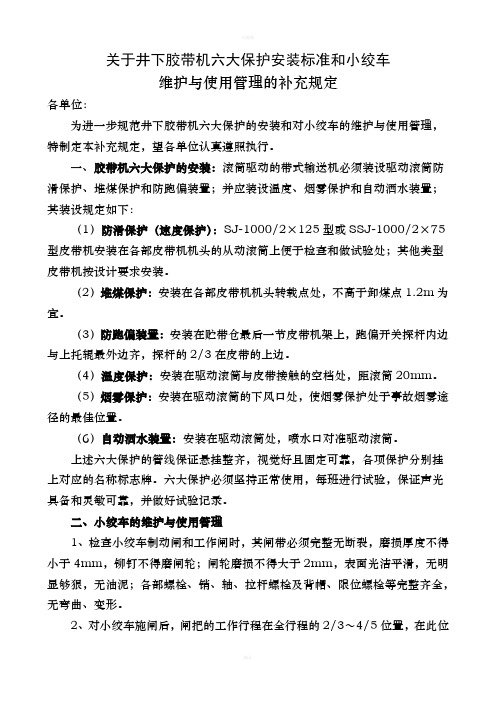

关于井下胶带机六大保护安装标准和小绞车维护与使用管理的补充规定各单位：为进一步规范井下胶带机六大保护的安装和对小绞车的维护与使用管理，特制定本补充规定，望各单位认真遵照执行。
一、胶带机六大保护的安装：滚筒驱动的带式输送机必须装设驱动滚筒防滑保护、堆煤保护和防跑偏装置；并应装设温度、烟雾保护和自动洒水装置；其装设规定如下：（1）防滑保护（速度保护）：SJ-1000/2×125型或SSJ-1000/2×75型皮带机安装在各部皮带机机头的从动滚筒上便于检查和做试验处；其他类型皮带机按设计要求安装。
（2）堆煤保护：安装在各部皮带机机头转载点处，不高于卸煤点1.2m为宜。
（3）防跑偏装置：安装在贮带仓最后一节皮带机架上，跑偏开关探杆内边与上托辊最外边齐，探杆的2/3在皮带的上边。
（4）温度保护：安装在驱动滚筒与皮带接触的空档处，距滚筒20mm。
（5）烟雾保护：安装在驱动滚筒的下风口处，使烟雾保护处于事故烟雾途径的最佳位置。
（6）自动洒水装置：安装在驱动滚筒处，喷水口对准驱动滚筒。
上述六大保护的管线保证悬挂整齐，视觉好且固定可靠，各项保护分别挂上对应的名称标志牌。
六大保护必须坚持正常使用，每班进行试验，保证声光具备和灵敏可靠，并做好试验记录。
二、小绞车的维护与使用管理1、检查小绞车制动闸和工作闸时，其闸带必须完整无断裂，磨损厚度不得小于4mm，铆钉不得磨闸轮；闸轮磨损不得大于2mm，表面光洁平滑，无明显够狠，无油泥；各部螺栓、销、轴、拉杆螺栓及背帽、限位螺栓等完整齐全，无弯曲、变形。
2、对小绞车施闸后，闸把的工作行程在全行程的2/3～4/5位置，在此位即应闸死。
其闭锁闸把的齿盘齿数及闸把刹紧时的齿数位置一般规定如下：JD-11.4(11.4KW): 施闸后闸把位置在最后三个齿内，且不超过水平位置；JD-25(25KW): 齿盘齿数10齿，闸把刹紧时自前往后第6～8齿；JD-40(40KW): 齿盘齿数10（11）齿，闸把刹紧时自前往后第6～9齿；JD-55(55KW): 齿盘齿数12（11）齿，闸把刹紧时自前往后第8～10齿；JY-6(90KW): 齿盘齿数12齿，闸把刹紧时自前往后第7～10齿。
皮带输送机是生产企业中广泛应用的一种物料输送设备，主要由输送带和驱动电机以及支撑设备、控制和保护装置等组成。
通常由若干条皮带机互相交叉组成一套完整的输送系统，实现物料的长距离输送。
皮带输送机的运行状况直接关系到生产过程中输送设备和人员的安全。
如何使皮带输送机保护装置高效、可靠、稳定地在生产运行中充分发挥作用有着十分重要的现实意义。
皮带输送机常用保护装置主要有两个，一是防止皮带输送机发生火灾事故，二是保护输送带，下面简单介绍输送机几种常用保护装置的类型及保护原理。
一、打滑检测器在皮带输送机工作过程中，由于某种原因使得传动滚筒的速度与输送带速度不同步时，两者之间便产生相对滑动，出现打滑现象。
打滑有低速打滑和高速打滑两种。
低速打滑的原因是滚筒的摩擦牵引力降低、输送带被卡主或者拉紧力不足等，此种情况常见；高速打滑一般出现在下运带式输送机电动机发电工况下，皮带机输送机高速运转，此种情况较少见。
打滑保护系统的工作原理是通过检测输送带的速度变化，与传动滚筒速度进行比较分析，正常运转时两者无差值，如发生打滑，两者之间出现差值，当带速过其正常值的10%或低于其正常值的25%——30%时，发出打滑报警信号，此时用户可在控制网络实现停机，这样可防止由于输送带打滑而造成的生产事故，又可避免不必要的频繁制动。
二、纵向撕裂保护装置皮带输送机在工作过程中，由于大块异物如尖角矸石、煤块、长条铁等尖刃物落到输送带上卡主而造成输送带的纵向撕裂，其撕裂部分主要在给料点，尤其是钢丝绳芯输送带因其芯体钢绳之间的横向强度较弱，易撕裂，必须加以防护和检测。
输送带的纵向撕裂不仅会造成输送设备损失，而且会严重影响生产，目前主要解决办法是在给料点处设纵向撕裂保护装置。
纵向撕裂保护装置由防撕裂传感器和控制箱组成，一台控制箱可与4——6个传感器配套使用，传感器通常固定在带式输送机受料段输送带下面的缓冲托辊之间，控制箱就近设置在无振动的墙壁上。
三、双向拉绳保护装置双向拉绳开关一般安装在皮带输送机中间架或支腿上，其位置低于输送带带面（其位置高度便于现场人员使用），沿线布置在人行通道一侧，当皮带输送机两侧设有人行通道时，应在皮带输送机两侧沿线同时设拉绳保护装置，一般每隔30——50m设一个，拉绳两侧的绳索要平行于输送带设置，且要大限度的减少锤挠度以保证开关的正常工作。
带式输送机六⼤保护实施细则带式输送机保护装置实施细则⼀、总则采⽤滚筒驱动带式输送机运输时，应遵守下列规定：1．必须装设驱动滚筒防滑保护、堆煤保护和防跑偏装置。
2．应装设温度保护、烟雾保护和⾃动洒⽔装置。
3．在主要运输巷道内安设的带式输送机还必须装设：⑴输送带张紧⼒下降保护装置和防撕裂保护装置；⑵在机头和机尾防⽌⼈员与驱动滚筒和导向滚筒相接触的防护栏。
4．倾斜井巷中使⽤的带式输送机，上运时，必须同时装设防逆转装置和制动装置；下运时，必须装设制动装置。
5．带式输送机应加设软启动装置，下运带式输送机应加设软制动装置。
6．钢丝绳芯带式输送机应设断带保护装置。
本实施细则针对上述保护装置，其它保护仅作介绍，暂不要求。
⼆、保护功能1．驱动滚筒防滑保护是当驱动滚筒与输送带打滑摩擦时，能够使带式输送机⾃动停机的装置。
2．堆煤保护是当输送机机头发⽣堆积煤时，能够使带式输送机⾃动停机的装置。
3．防跑偏保护是当输送带发⽣跑偏时能够使输送带⾃动纠偏和在严重跑偏时，能够使输送机⾃动停机的装置。
4．温度保护、烟雾和⾃动洒⽔装置是当输送带在驱动滚筒上打滑，使输送带与驱动滚筒摩擦，驱动滚筒与输送带的温度升⾼，热量积聚，产⽣烟雾时，能够监测到温度信号、烟雾信号，实现⾃动停机，并能⾃动洒⽔，把事故消灭在萌芽状态的装置。
5．涨紧⼒下降保护装置6．防撕裂保护是当输送带撕裂时能够使输送机⾃动停机，防⽌撕裂事故扩⼤的装置。
7．逆⽌保护装置的作⽤就是防⽌倾斜上运的带式输送机发⽣逆转飞车事故。
8．软启动装置的作⽤就是使胶带输送机启动平稳，可以减少启动电流对电⽹的冲击，减轻启动⼒矩对负载带来的机械振动。
9．断带保护装置是当胶带机出现断带时，能⾃动停机并报警的装置。
三、保护形式及安装1．断带、防滑保护装置⑴电感式断带、防滑保护装置电感式断带、防滑保护装置由速度传感器及控制箱构成。
磁铁安装在机头导向滚筒轮幅侧⾯上，速度传感器安装在⽀架上，与磁铁对正。

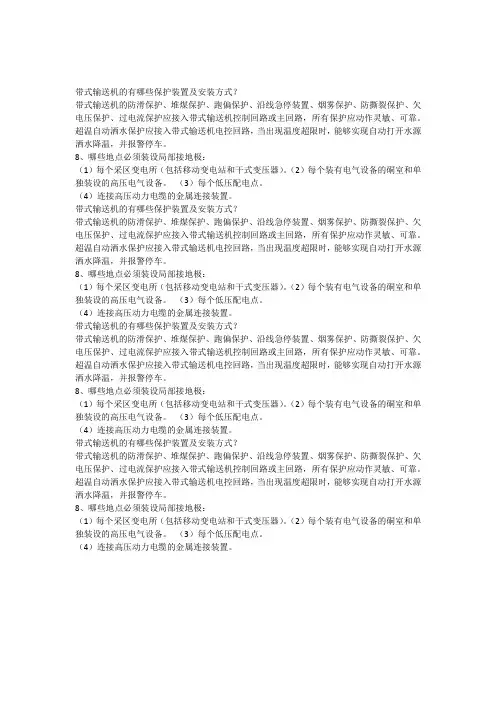

带式输送机的有哪些保护装置及安装方式？带式输送机的防滑保护、堆煤保护、跑偏保护、沿线急停装置、烟雾保护、防撕裂保护、欠电压保护、过电流保护应接入带式输送机控制回路或主回路，所有保护应动作灵敏、可靠。
超温自动洒水保护应接入带式输送机电控回路，当出现温度超限时，能够实现自动打开水源洒水降温，并报警停车。
