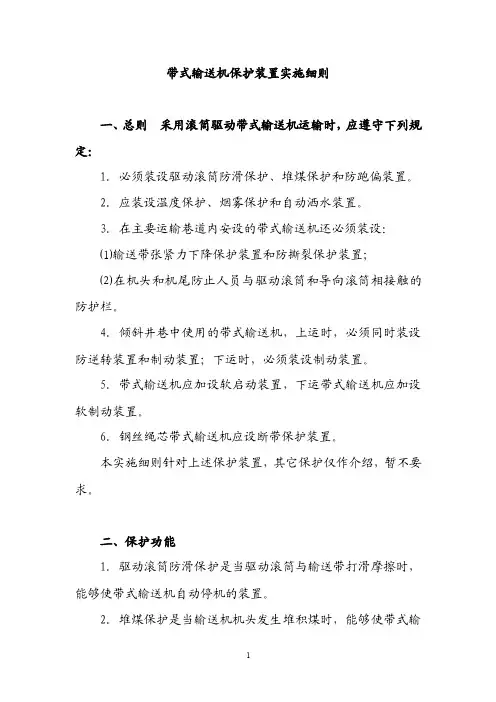

带式输送机保护装置实施细则一、总则采用滚筒驱动带式输送机运输时，应遵守下列规定：1．必须装设驱动滚筒防滑保护、堆煤保护和防跑偏装置。
2．应装设温度保护、烟雾保护和自动洒水装置。
3．在主要运输巷道内安设的带式输送机还必须装设：⑴输送带张紧力下降保护装置和防撕裂保护装置；⑵在机头和机尾防止人员与驱动滚筒和导向滚筒相接触的防护栏。
4．倾斜井巷中使用的带式输送机，上运时，必须同时装设防逆转装置和制动装置；下运时，必须装设制动装置。
5．带式输送机应加设软启动装置，下运带式输送机应加设软制动装置。
6．钢丝绳芯带式输送机应设断带保护装置。
本实施细则针对上述保护装置，其它保护仅作介绍，暂不要求。
二、保护功能1．驱动滚筒防滑保护是当驱动滚筒与输送带打滑摩擦时，能够使带式输送机自动停机的装置。
2．堆煤保护是当输送机机头发生堆积煤时，能够使带式输送机自动停机的装置。
3．防跑偏保护是当输送带发生跑偏时能够使输送带自动纠偏和在严重跑偏时，能够使输送机自动停机的装置。
4．温度保护、烟雾和自动洒水装置是当输送带在驱动滚筒上打滑，使输送带与驱动滚筒摩擦，驱动滚筒与输送带的温度升高，热量积聚，产生烟雾时，能够监测到温度信号、烟雾信号，实现自动停机，并能自动洒水，把事故消灭在萌芽状态的装置。
5．涨紧力下降保护装置6．防撕裂保护是当输送带撕裂时能够使输送机自动停机，防止撕裂事故扩大的装置。
7．逆止保护装置的作用就是防止倾斜上运的带式输送机发生逆转飞车事故。
8．软启动装置的作用就是使胶带输送机启动平稳，可以减少启动电流对电网的冲击，减轻启动力矩对负载带来的机械振动。
9．断带保护装置是当胶带机出现断带时，能自动停机并报警的装置。
三、保护形式及安装1．断带、防滑保护装置⑴电感式断带、防滑保护装置电感式断带、防滑保护装置由速度传感器及控制箱构成。
磁铁安装在机头导向滚筒轮幅侧面上，速度传感器安装在支架上，与磁铁对正。
如图1所示。
图1 速度传感器结构与布置图1－传感器引线；2－传感器的固定装孔；3－磁铁；4－带式机的导向滚筒；5－导向滚筒端盖固定螺钉(d≤20 mm)⑵滚轮式断带、防滑保护装置滚轮式断带、防滑保护装置；由滚轮传感器和控制箱组成。

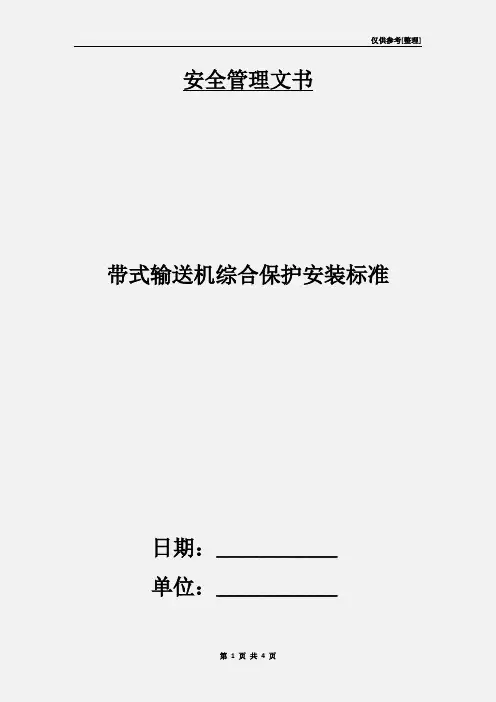

仅供参考[整理] 安全管理文书带式输送机综合保护安装标准日期：__________________单位：__________________第1 页共4 页带式输送机综合保护安装标准综保主机，要安装在专用的固定板上，固定板要安装在操作硐室的墙壁上；四角预埋螺丝固定在墙壁上。
主机的接线要通过接线孔引到板的后面，用电缆勾按照标准吊挂整齐。
1.跑偏保护，安装在机头架的尾部，距机头卸载点5m—15m的地方，用厚8mm铁板做架，固定在角铁架上，高度以胶带的边缘对准防跑偏开关打杆的中部。
2.速度保护，安装在从动滚筒或卸载滚筒侧面处，磁铁安放在滚筒上，速度传感器用支架固定，并安设在胶带机架上。
传感器必须安放在磁铁运行轨迹上，磁铁与传感的距离是15mm—20mm之间，确保正常扫描测速。
3.烟雾保护，安装在驱动滚筒的下风口5—15m处巷道顶板上；根据巷道长度而定，巷道够长尽量放远。
4.超温洒水保护，安装在主驱动滚筒的地方，传感器探头离滚筒胶带距离10mm—15mm之间，洒水用3个喷头对准胶带的中心部位，喷头间距220mm，喷头离胶带400mm—450mm之间,要用电磁阀自动控制超温洒水喷头。
5.堆煤保护，堆煤保护安装在卸载滚筒前侧面机架上，和侧面胶带机架边对齐，前伸距离200mm—800m，根据卸载煤流的射程调整距离，如果是搭接转载，打杆高度应在两转载中间，如果卸载点是仓口，打杆高度在仓口上200mm以下，堆煤保护传感器触头不得高于卸载滚筒下沿，用支架安装牢固。
6.皮带机沿线急停装置，沿线双向急停开关要求从机头卸载部至机尾全线，沿皮带机架杆按照厂家安装使用说明书规定的标准要求的距离第 2 页共 4 页安装，急停传感器使用专门加工的固定板并用螺栓固定在人行侧皮带机H架上，连接电缆固定在皮带机道电缆钩上，在相应的急停开关位置引出线沿巷道顶板接线至各急停开关和皮带机综合保护器主机，电缆线固定要平直规范牢固。
原则上使用直径不底于Φ4mm的涂塑钢丝绳（各单位自备）为急停拉线，每头使用不少于1个钢丝绳卡固定，同时使用专用托绳装置,拉线钢丝绳吊挂点每6米1个，严禁线垂度过大。
带式输送机“十三大保护装置”安装标准目录1.防跑偏保护装置 (1)2.防撕裂保护 (2)3.防打滑保护装置 (2)4.堵塞保护装置 (3)5.烟雾保护装置 (4)6.超温自动洒水保护装置 (4)7.沿线急停闭锁保护装置 (5)8.防逆止和制动装置 (6)9.张紧力下降保护装置 (6)10.逆止制动装置 (7)11.欠电压过电流保护 (7)12.沿线保护装置 (8)13.局部过载保护 (8)1.防跑偏保护装置防跑偏保护装置在输送带发生跑偏时，应能使输送带自动纠偏；在严重跑偏时，应能使输送机自动停机。
防跑偏保护装置安装应符合下列规定：(1)防跑偏保护应成对使用，左右对称安装，摆杆向里有倾角，距托辐外边缘不超20mm o(2)带式输送机机头、机尾IOm〜15m范围内应各安装1组跑偏保护。
输送机长度超过300m时，中间段至少设置一组防跑偏保护装置。
(3)带式输送机有坡度变化或拐弯时,应在变坡或拐弯位置各安装1组防跑偏保护装置。
(4)自动纠偏装置安装在主要带式输送机上的间隔应为上胶带50m一组、下胶带IOOm一组，其他可参照执行，纠偏装置须用夹板或螺栓可靠固定。
(5)防跑偏保护装置应用支架安装在带式输送机大架或纵梁上，严禁使用铁丝捆绑，胶带跑偏且推动传感器的导杆偏离中心线15°±5°时，跑偏开关应动作，并应发出跑偏语音报警；当延时2s后仍处于跑偏状态时，保护装置主机应自动切断电源。
2.防撕裂保护皮带输送机的防撕裂保护装置旨在防止输送带在工作过程中发生撕裂，防止导致物料泄漏和设备故障。
以下是一些常见的皮带输送机防撕裂保护装置：撕裂检测器：安装在输送带上的撕裂检测器能够实时监测输送带的状态，一旦发现撕裂现象，就会发出警报信号或采取自动停机等措施，以避免进一步的损坏。
撕裂传感器：安装在输送带上的撕裂传感器能够感知到输送带的撕裂，并及时反馈给控制系统，触发预警或停机保护措施。
撕裂监控系统：通过在输送带两侧安装摄像头、激光等设备，实时监测输送带的撕裂情况，将数据传输给监控系统进行分析和处理，及时采取措施保护设备和人员安全。

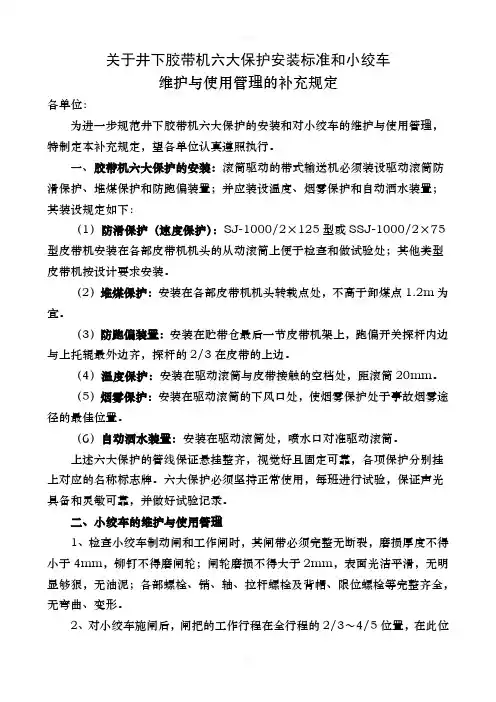

关于井下胶带机六大保护安装标准和小绞车维护与使用管理的补充规定各单位：为进一步规范井下胶带机六大保护的安装和对小绞车的维护与使用管理，特制定本补充规定，望各单位认真遵照执行。
一、胶带机六大保护的安装：滚筒驱动的带式输送机必须装设驱动滚筒防滑保护、堆煤保护和防跑偏装置；并应装设温度、烟雾保护和自动洒水装置；其装设规定如下：（1）防滑保护（速度保护）：SJ-1000/2×125型或SSJ-1000/2×75型皮带机安装在各部皮带机机头的从动滚筒上便于检查和做试验处；其他类型皮带机按设计要求安装。
（2）堆煤保护：安装在各部皮带机机头转载点处，不高于卸煤点1.2m为宜。
（3）防跑偏装置：安装在贮带仓最后一节皮带机架上，跑偏开关探杆内边与上托辊最外边齐，探杆的2/3在皮带的上边。
（4）温度保护：安装在驱动滚筒与皮带接触的空档处，距滚筒20mm。
（5）烟雾保护：安装在驱动滚筒的下风口处，使烟雾保护处于事故烟雾途径的最佳位置。
（6）自动洒水装置：安装在驱动滚筒处，喷水口对准驱动滚筒。
上述六大保护的管线保证悬挂整齐，视觉好且固定可靠，各项保护分别挂上对应的名称标志牌。
六大保护必须坚持正常使用，每班进行试验，保证声光具备和灵敏可靠，并做好试验记录。
二、小绞车的维护与使用管理1、检查小绞车制动闸和工作闸时，其闸带必须完整无断裂，磨损厚度不得小于4mm，铆钉不得磨闸轮；闸轮磨损不得大于2mm，表面光洁平滑，无明显够狠，无油泥；各部螺栓、销、轴、拉杆螺栓及背帽、限位螺栓等完整齐全，无弯曲、变形。
2、对小绞车施闸后，闸把的工作行程在全行程的2/3～4/5位置，在此位即应闸死。
其闭锁闸把的齿盘齿数及闸把刹紧时的齿数位置一般规定如下：JD-11.4(11.4KW): 施闸后闸把位置在最后三个齿内，且不超过水平位置；JD-25(25KW): 齿盘齿数10齿，闸把刹紧时自前往后第6～8齿；JD-40(40KW): 齿盘齿数10（11）齿，闸把刹紧时自前往后第6～9齿；JD-55(55KW): 齿盘齿数12（11）齿，闸把刹紧时自前往后第8～10齿；JY-6(90KW): 齿盘齿数12齿，闸把刹紧时自前往后第7～10齿。

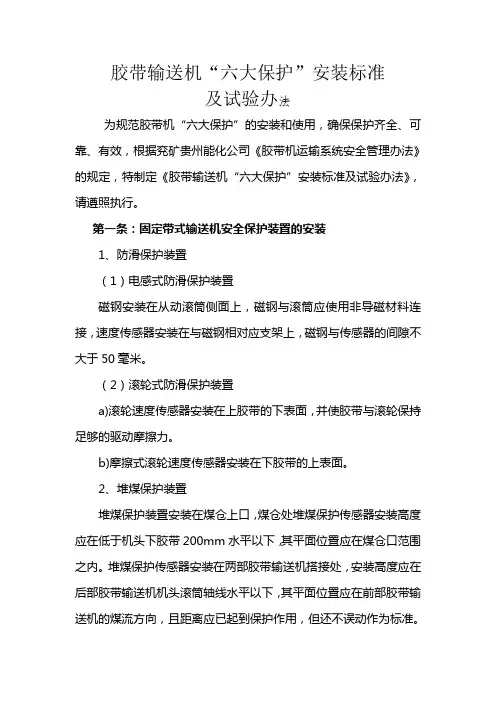

胶带输送机“六大保护”安装标准及试验办法为规范胶带机“六大保护”的安装和使用，确保保护齐全、可靠、有效，根据兖矿贵州能化公司《胶带机运输系统安全管理办法》的规定，特制定《胶带输送机“六大保护”安装标准及试验办法》，请遵照执行。
第一条：固定带式输送机安全保护装置的安装1、防滑保护装置（1）电感式防滑保护装置磁钢安装在从动滚筒侧面上，磁钢与滚筒应使用非导磁材料连接，速度传感器安装在与磁钢相对应支架上，磁钢与传感器的间隙不大于50毫米。
（2）滚轮式防滑保护装置a)滚轮速度传感器安装在上胶带的下表面，并使胶带与滚轮保持足够的驱动摩擦力。
b)摩擦式滚轮速度传感器安装在下胶带的上表面。
2、堆煤保护装置堆煤保护装置安装在煤仓上口，煤仓处堆煤保护传感器安装高度应在低于机头下胶带200mm水平以下，其平面位置应在煤仓口范围之内。
堆煤保护传感器安装在两部胶带输送机搭接处，安装高度应在后部胶带输送机机头滚筒轴线水平以下，其平面位置应在前部胶带输送机的煤流方向，且距离应已起到保护作用，但还不误动作为标准。
3、防跑偏保护装置在胶带输送机机头和机尾各安装一套在输送带严重跑偏时能够使输送机自动停机的防跑偏保护装置，且必须成对安装，两对的中心线必须在一条直线上并垂直于胶带输送机中心线。
防跑偏滚动导杆安装在距离槽形托辊外沿50~100mm范围内。
4、温度保护装置传感器必须布置在驱动滚筒与胶带分离处距胶带与滚筒切点不大于100毫米或驱动滚筒内部。
5、烟雾保护传感器应布置在驱动装置上方5m内（从后一级驱动滚筒轴向中心线到下风口5米范围内）的下风口。
6、自动洒水装置的洒水装置应安装在胶带输送机驱动装置的内侧，喷头距胶带与滚筒切点不大于300毫米，其洒水能起到对驱动胶带和驱动滚筒同时洒水降温灭火的效果。
温度传感器（易熔棒）必须布置在驱动滚筒与胶带分离处，且距离滚筒表面100mm以内。
其它类型传感器按产品说明书要求安装。
7、张紧力下降保护装置张紧力下降保护装置的保护信号通过安装在液压站液压传感器、行程开关或其它信号，进入胶带输送机主控系统。
带式输送机保护安装技术规范带式输送机的防滑保护、堆煤保护、跑偏保护、烟雾保护、防撕裂保护、拉线保护、张紧装置限位保护、超温自动洒水保护装置、断带保护、双向滚筒人员保护装置应接入胶带输送机控制回路或主回路，当任何一种保护动作时应可靠动作，并中止带式输送机运行。
超温自动洒水保护应接入带式输送机电控回路，当出现温度超限时，能够实现自动打开水源洒水降温。
倾斜井巷中使用的带式输送机，上运时，必须同时装设防逆装置；下运时，必须装设制动装置。
1.1防滑保护（依据《煤矿安全规程》第三百七十三条之（三）项及MT872-2000之4.5.1）1.1.1安装要求：带式输送机防滑保护应安装在带式输送机回程带上面，固定式带式输送机安装时，应装在机头卸载滚筒与驱动滚筒之间，当两驱动滚筒距离较远时，也可安装在两驱动滚筒之间，其它地点使用的带式输送机，应安装在回程带距机头较近处；简易防滑保护应设在改向滚筒侧面，与滚筒侧面的距离不超过50mm，防滑保护安装时，传感器应采用标准托架固定在胶带机头大架上，严禁使用铁丝或其它物品捆扎固定。
集中主运输和各掘进、回采单位的胶带运输机都必须安装。
每条皮带安装1个。
1.1.2保护特性：当输送带速度10s内均在（50％～70％）Ve（Ve为额定带速）范围内、输送带速度小于或等于50％、输送带速度大于或等于110％Ve时防滑保护应报警，同时中止带式输送机的运行，对输送机正常启动和停止的速度变化，防滑保护装置不应有保护动作。
1.2堆煤保护（依据《煤矿安全规程》第三百七十三条之（三）项及MT872-2000之4.5.2）1.2.1安装要求：1.2.1.1两部带式输送机转载搭接时，堆煤保护传感器在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点正上方，距下部胶带上带面最高点距离不大于500mm，且吊挂高度不高于卸载滚筒下沿，安装时要考虑到洒水装置状况，防止堆煤保护误动作。
1.2.1.2使用溜煤槽的胶带，堆煤保护传感器触头可安装在卸载滚筒一侧，吊挂高度不得高于卸载滚筒下沿，水平位置距卸载滚筒外沿不大于200mm。
胶带输送机保护安装、试验培训教材为了规范矿井胶带输送机保护安装、试验、考核奖惩等方面的管理,确保胶带输送机的安全可靠运行,特制定如下管理制度：一、皮带保护安装标准1、速度保护装置速度保护装置由速度传感器及控制箱构成,磁铁安装在机头导向滚筒轮辐侧面上,速度传感器安装在支架上,与磁铁对正,固定方式便于人工试验;2、防偏保护装置防偏保护装置由防偏传感器和控制箱组成,当胶带跑偏时,胶带将立辊推向外侧,使传感器的动触头和固定触头接触,控制箱控制带式输送机断电停机;防偏传感器安装于胶带机头机尾段的机架边梁上,分别安装于胶带两侧,固定牢靠,高度适宜;3、堆煤保护装置堆煤保护装置安装在煤仓上口或两部胶带输送机搭接处;当发生堆煤时,堆煤保护装置控制胶带输送机停机;4、防撕裂保护装置防撕裂保护装置由防撕裂传感器和控制箱构成,防撕裂传感器安装在胶带给煤点前方约10米处的上胶带下方;作用就是当胶带输送机发生胶带纵向撕裂事故时,及时控制胶带输送机停机,5、烟温报警灭火系统装置烟温报警灭火系统主要由控制箱、传感器、声光报警器和喷水装置所组成;当胶带输送机周围温度和烟尘浓度达到设定值时,装置中的报警器发出声光报警,同时断电停机,洒水灭火;其传感器安装于胶带输送机两驱动滚筒之间,采用加工好专用的架子固定于胶带机边梁上;6、沿线保护装置1、按钮式沿线保护装置：沿胶带输送机的巷道每隔40m －50m在巷道碹帮上安装一个按钮,接入胶带输送机控制系统,及时控制胶带输送机事故的发生和扩展;2、拉线式沿线保护装置：它是铁丝或细钢丝绳控制一个小的行程开关,行程开关接入胶带输送机控制系统,它安装在胶带输送机机架靠人行道一侧;二、皮带机保护试验操作方法一、需地面试验的保护：1、烟雾报警保护：1每两周一次由使用单位领取烟雾保护进行更换,更换后交维修及试验单位进行维修试验;试验合格后备用,以保证使用单位的更换;2、维修及试验单位将烟雾报警器进行检修,以其达到完好标准;合格后方可进行试验;3、试验时,将烟雾报警器放置在有烟雾的环境下各种烟雾均可,如果烟雾报警器发出响声,并将烟雾报警器的传感器的连接线用万用表测量其开、断状况,如断开即为合格;4、试验后,应恢复其试验前状况;并填写试验记录;2、超温洒水保护：1、每两周一次由使用单位领取超温洒水探头保护进行更换,更换后交维修及试验单位进行维修试验;试验合格后备用,以保证使用单位的更换;2、维修及试验单位将超温洒水探头进行检修,以其达到完好标准;合格后方可进行试验;3、试验时,将探头放置在温度发生器中,将温度分别调至25℃、45℃、65℃、78℃,并将超温洒水探头的传感器的连接线用万用表测量其断开状况,正常断开为其合格;4、根据我矿井下空气温度实际状况,应将温度调至在65℃,以保证保护起作用;5、试验后,应恢复其试验前状况;并填写试验记录;二、需现场每天试验的保护：1、速度保护装置：1、每天停产检修时间待主机停止运行后,检修完毕,由值班电工与皮带机司机相配合进行试验;2、操作者,手拿永久磁铁,在低速打滑探头处按每秒一次的速度做往复运动,观察者查看控制箱低速保护控制指示灯绿灯变化,与操作者运动相符即为合格;拿开磁铁超过两秒控制箱停电,即为合格;3、试验后,应恢复其试验前状况;并填写试验记录;2、防撕裂保护：1、每天停产检修时间待主机停止运行后,检修完毕,由值班电工与皮带机司机相配合进行试验;2、值班电工与司机分工,机头一人,撕裂保护处一人,用联系后操作者将撕裂保护铁板沿垂直方向向下按压,使其撕裂保护触头动作,通知机头处人员观察控制器撕裂保护绿灯是否亮起;恢复原状后是否灯灭;如显示正常即为合格;3、试验后,应恢复其试验前状况;并填写试验记录;3、机头机尾防跑偏：1、每天停产检修时间待主机停止运行后,检修完毕,由值班电工与皮带机司机相配合进行试验;2、机头跑偏保护由值班电工与皮带机司机两人共同完成,操作者用手搬动跑偏保护器上杆,使其偏离,带动保护器拨爪动作,如探头处控制器跑偏保护指示绿灯亮,松回灯灭即为试验合格;3、机尾跑偏保护由值班电工与皮带机司机两人共同完成,一人在机尾防跑偏处联系,然后操作者用手搬动跑偏保护器上杆,使其偏离,带动保护器拨爪动作,如探头处控制器跑偏保护指示绿灯亮,松回灯灭即为试验合格;4、试验后,应恢复其试验前状况;并填写试验记录;4、堆煤满仓保护：1、每天停产检修时间待主机停止运行后,检修完毕,由值班电工与皮带机司机相配合进行试验;2、操作者将裸露的两根导线,同时触及潮湿的地方,如控制箱绿灯亮,若拿开导线后灯灭即为合格;3、行程开关试堆煤保护试验时,将行程开关转向一方,如控制箱绿灯亮,恢复后灯灭即为合格;4、试验后,应恢复其试验前状况;并填写试验记录;5、沿线保护装置1、每天停产检修时间待主机停止运行后,检修完毕,由值班电工与皮带机司机相配合进行试验;2、将沿线保护装置的行程开关人工转向一方,如控制箱绿灯亮,恢复后灯灭即为合格;3、试验后,应恢复其试验前状况;并填写试验记录;三、皮带机保护日常管理办法1、皮带机司机每班应加强对各种保护的正常检查,发现问题及时汇报工区值班人员或当班机电维修工,由当班机电维修工协助处理,当班不能处理的及时向工区值班人员汇报,并按照程序向接班人员现场交接清楚;2、当班机电维修工应协助皮带机司机检查皮带机各种保护,并检查电气控制情况、信号是否灵敏、沿途闭锁完好等内容,保证皮带正常运转;3、皮带机司机和机电维修工应认真填写胶带机巡回检查及保护试验记录本、胶带机运转日志和胶带机检修记录；填写位置正确、内容全面、字迹清晰,严禁出现漏填错写现象;4、皮带机使用单位应加强皮带机的使用与管理,各种保护坚持进行试验制度,确保保护动作灵敏可靠;5、机电科、安监处要做好皮带机保护的定期和动态检查工作,每周对井下皮带保护专项检查不少于一次,针对检查出的问题,落实有关单位及时整改,同时对查出的保护不起作用现象,将按照矿有关文件规定追究单位及相关人员的责任;有胶带管理的各工区要认真执行该管理办法,确保皮带机的安全正常运转,为矿井安全生产工作做好保障;。

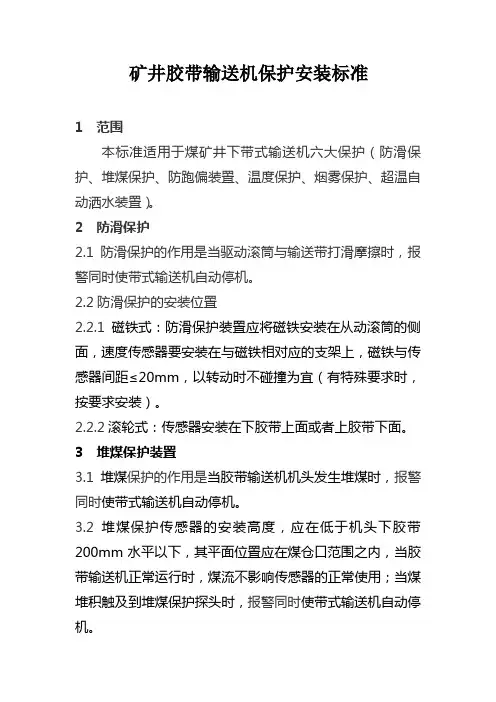

矿井胶带输送机保护安装标准1 范围本标准适用于煤矿井下带式输送机六大保护（防滑保护、堆煤保护、防跑偏装置、温度保护、烟雾保护、超温自动洒水装置）。
2 防滑保护2.1防滑保护的作用是当驱动滚筒与输送带打滑摩擦时，报警同时使带式输送机自动停机。
2.2防滑保护的安装位置2.2.1磁铁式：防滑保护装置应将磁铁安装在从动滚筒的侧面，速度传感器要安装在与磁铁相对应的支架上，磁铁与传感器间距≤20mm，以转动时不碰撞为宜（有特殊要求时，按要求安装）。
2.2.2滚轮式：传感器安装在下胶带上面或者上胶带下面。
3 堆煤保护装置3.1堆煤保护的作用是当胶带输送机机头发生堆煤时，报警同时使带式输送机自动停机。
3.2 堆煤保护传感器的安装高度，应在低于机头下胶带200mm水平以下，其平面位置应在煤仓口范围之内，当胶带输送机正常运行时，煤流不影响传感器的正常使用；当煤堆积触及到堆煤保护探头时，报警同时使带式输送机自动停机。
4 防跑偏保护4.1防跑偏保护装置是在输送带发生跑偏时，且超过跑偏范围时，报警同时使输送机自动停机。
4.2在用带式输送机机头安装一组跑偏保护传感器，当胶带运输机的胶带发生跑偏超出托辊边缘20mm时，胶带推动臂式滚动导杆，保护器主机开始报警，但不造成停机；保护器主机经过延时后，如胶带仍处于跑偏状态，保护器主机将自动切断电源，实现跑偏保护。
4.3在用的主要运输巷道内安装的带式输送机，中间部分应安装自动纠偏装置，当胶带出现跑偏时，自动纠偏装置发生偏转，使胶带自动复位；安装数量根据胶带正常运转确定。
5 温度保护5.1温度保护的作用是当输送带在驱动滚筒上打滑，使输送带与驱动滚筒摩擦，温度升高到规定值时，报警同时使带式输送机自动停机。
5.2温度保护传感器应安装在驱动滚筒与胶带分离处，距被测点间距10—15mm，温度设定值为42℃。
6 烟雾保护6.1烟雾保护装置的作用是当带式输送机周围有烟雾生成，并达到一定浓度时，报警同时使带式输送机自动停机；同时启动洒水装置，喷水降温。
带式输送机各类保护装置安装标准一、带式输送机需安装的保护装置：1. 驱动滚筒防滑保护；2. 防堆煤保护；3. 防跑偏装置；4. 防撕裂保护；5. 温度监测装置；6. 烟雾监测装置；7. 超温自动洒水装置；8. 带式输送机巷道内应安设沿线急停保护装置；9. 在主要运输巷道内安设的带式输送机还应装设：①输送带张紧力下降保护装置和防撕裂保护装置；②机头和机尾防止人员与驱动滚筒或导向滚筒相接触的防护栏；10. 倾斜井巷中使用的带式输送机，上运时必须装设防逆转装置和制动装置；下运时应当装设软制动装置且必须装设防超速保护装置。
二、各种保护的作用与安装位置：1. 防打滑保护装置防打滑保护装置的作用是当驱动滚筒与输送带打滑摩擦时，使带式输送机自动停机。
①电感式防打滑保护：将磁铁安装在从动滚筒的侧面，速度传感器要采用标准托架固定安装在与磁铁相对应的支架上，与滚筒侧面距离不得超过50mm，严禁用铁丝和其它物品捆扎固定。
当带式输送机滚筒转速低于设定值并保持5秒钟时，带式输送机将自动断电停机。
②滚轮式防打滑保护：应安装在带式输送机的回程带上面，并使胶带与滚轮保持足够的驱动摩擦力。
固定式带式输送机安装时，应装在机头卸载滚筒和驱动滚筒之间，当两驱动滚筒较远时，也可安装在两驱动滚筒之间。
其它地点使用的带式输送机，应安装在回程带距机头较近处。
2. 堆煤保护装置堆煤保护装置的作用是当带式输送机机头发生堆煤，煤堆积触及到堆煤保护触头时，使带式输送机自动停机并报警。
堆煤保护装置安装应符合以下规定：①两部带式输送机顺直搭接时，堆煤保护应吊挂在卸载滚筒前方。
②触头水平位置应在落煤点的正上方，并应在带面中间，距下部胶带带面最高点的距离不应大于500mm，且吊挂高度不应高于卸载滚筒下沿。
③两部带式输送机倾斜或垂直搭接时，堆煤保护可安装在卸载滚筒一侧，传感器触头位置不得高于卸载滚筒下沿，水平位置距卸载滚筒外沿不应大于200mm。
④控制线应自巷道顶板垂直引下，传感器触头应垂直吊挂，并应可靠固定，不得随风摆动。
皮带六大保护安装标准牌板
综机胶带输送机保护安装使用管理规定
1.堆煤保护装置:堆煤保护装置安装在煤仓上口或两部带式输送机搭接处.煤仓处堆煤保护传感器安装高度应在机头下胶带200mm水平以下,其平面位置应在煤仓口范围之内.搭接处堆煤保护传感器安装高度应在后部输送机机头滚筒轴线、水平以下,其平面位置应在前部胶带机的煤流方向,且距离应在前部胶带机机架侧向200-300mm范围内.
2.严防跑偏保护装置:加装在距胶带机驱动滚筒10米以内皮带两侧,严防跑偏翻转导杆加装在距离槽形拖辊外沿50-100mm范围内.
3.防滑保护装置:安装在驱动滚筒后方2-5米的皮带上方.
4.温度传感器:温度保护装置传感器必须布置在驱动滚筒与胶带拆分处或驱动滚筒内部.
5.烟雾传感器:安装在胶带输送机卸载滚筒回风侧3-5米的顶板上.
6.自动喷水救火装置:自动喷水的极易容棒加装在主动滚筒上方距离皮带距离不少于100mm以内.喷水装置加装在主驱动滚筒上方,撒水必须正对驱动滚筒.撒水面积全面覆盖整个皮带宽度.
7.沿线紧停保护装置:输送机巷道内每隔100m安装一个紧停开关,在装载点.人行过桥处.机头.机尾均应设有紧停开关,开关信号接入带式输送机控制系统.。
皮带机六大保护安装位置及实验标准一、防滑保护1、安装位置：滚轮式防滑保护装置的滚轮速度传感器应安装在下胶带上表面或上胶带下表面，并应保证胶带与滚轮有足够的摩擦力。
安装时应在传感器的支架部位制作支架。
2、保护动作：当输送带速度在10s内均在(50%-70%)V e(V e额定带速)范围内，或输送带速度小于等于50%V e时，或输送带速度大于等于110%V e时，打滑保护装置应能报警。
3、特性测试：按正常保护监视状态，要求连接好打滑保护装置，接通电源将被测速度调整到正常状态，使被试打滑保护装置处于正常监视状态。
然后调节被测速度，让速度处于应保护状态，观察并记录打滑保护装置的报警信号、延时时间、接点输出和速度保护值等状况。
重复三次。
二、堆煤保护1、安装位置：(1)堆煤保护装置应安装在煤仓上口及带式输送机搭接处。
(2)煤仓处堆煤保护传感器应安装在机头下胶带200m m水平以下，其平面位置应在煤仓口范围内。
(3)两部带式输送机转载搭接时，堆煤保护传感器应在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点的正上方，并应在带面中间，距下部胶带上带面最高点距离不应大于500m m，且吊挂高度不应高于卸载滚筒下沿;安装时应满足洒水装置要求。
(4)皮带与溜煤槽搭接时，堆煤保护传感器触头可安装在卸载滚筒一侧，吊挂高度不应高于卸载滚筒下沿，水平位置距卸载滚筒外沿不应大于200m m。
(5)胶带与煤仓直接搭接时，应分别在煤仓满仓位置及溜煤槽落煤点上方500m m各安装一个堆煤保护传感器，传感器应灵敏可靠。
(6)堆煤保护控制线应在巷道顶板垂直引下，传感器触头应垂直吊挂，并可靠固定。
2、保护动作：堆煤保护装置在2s内连续检测到煤位超过预定位置，应报警同时中止输送机运行。
对于使用靠改变偏转角度或动作行程来进行煤位保护的这类保护装置，其保护动作时所需的作用力不应大于9.8N(1公斤)。
3、保护试验：将传感器引线接地。
三、跑偏保护1、安装位置：(1)跑偏保护应成对使用，且距机头、机尾10m-15m处各安装1组，当带式输送机坡度变化时，应在边坡位置安装1组。
带式输送机保护安装要求1.安全警示标志的设置：在带式输送机的进口和出口处，以及输送机周围合适的位置上，安装明显的安全警示标志。
标志应该清晰易懂，包括危险标志、禁止标志、警告标志等，提醒人员注意安全。
2.安全防护装置的安装：带式输送机的进料端和出料端应安装安全防护装置，确保人员和物料不能直接接触到输送机的运动部分，以防止事故发生。
常见的安全防护装置有挡板、护栏、防护网等。
3.速度检测装置的安装：带式输送机的运行速度应处于合适的范围内，过快或过慢都会对运行带来危险。
因此，需要安装速度检测装置，能够及时监测输送机的运行速度，并在超过安全速度时发出警示信号，停止输送机的运行。
4.温度检测装置的安装：带式输送机在运行过程中会产生热量，过高的温度会引起设备故障或起火等严重后果。
因此，需要安装温度检测装置，能够实时监测输送机的温度，并在温度超过安全范围时发出警示信号。
5.压力检测装置的安装：在输送物料的处理过程中，可能会产生过大的压力，导致输送机发生爆炸或泄漏事故。
因此，需要安装压力检测装置，能够实时监测输送机内部的压力，并在压力超过安全范围时发出警示信号。
6.轴承温度检测装置的安装：输送机的轴承是重要的运动部件，负责支撑和传递力量。
轴承温度过高可能会引起设备故障，影响输送机的正常运行。
因此，需要安装轴承温度检测装置，能够实时监测轴承温度，并在温度超过安全范围时发出警示信号。
7.维护和保养：带式输送机的保护装置需要定期维护和保养，确保其正常运行。
维护包括清洁和润滑，保养包括定期检查和更换磨损部件。
需要制定相应的维护计划，明确维护人员和维护频次。
8.培训和教育：带式输送机的保护装置安装完成后，需要对相关人员进行培训和教育，使其掌握正确的使用方法和维护知识。
培训内容包括使用程序、安全操作规程、应急救援等。
以上是带式输送机保护安装的一些要求，通过合理的安装和使用，可以有效地保护带式输送机及工作人员的安全，确保设备正常运行。

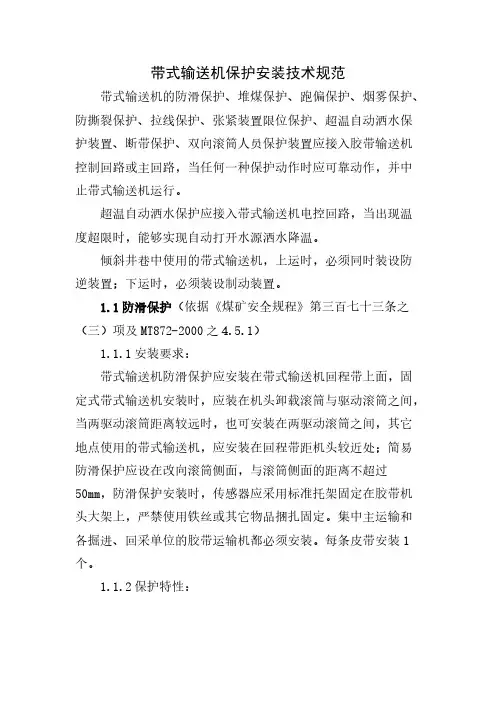

带式输送机保护安装技术规范带式输送机的防滑保护、堆煤保护、跑偏保护、烟雾保护、防撕裂保护、拉线保护、张紧装置限位保护、超温自动洒水保护装置、断带保护、双向滚筒人员保护装置应接入胶带输送机控制回路或主回路，当任何一种保护动作时应可靠动作，并中止带式输送机运行。
超温自动洒水保护应接入带式输送机电控回路，当出现温度超限时，能够实现自动打开水源洒水降温。
倾斜井巷中使用的带式输送机，上运时，必须同时装设防逆装置；下运时，必须装设制动装置。
1.1防滑保护（依据《煤矿安全规程》第三百七十三条之（三）项及MT872-2000之4.5.1）1.1.1安装要求：带式输送机防滑保护应安装在带式输送机回程带上面，固定式带式输送机安装时，应装在机头卸载滚筒与驱动滚筒之间，当两驱动滚筒距离较远时，也可安装在两驱动滚筒之间，其它地点使用的带式输送机，应安装在回程带距机头较近处；简易防滑保护应设在改向滚筒侧面，与滚筒侧面的距离不超过50mm，防滑保护安装时，传感器应采用标准托架固定在胶带机头大架上，严禁使用铁丝或其它物品捆扎固定。
集中主运输和各掘进、回采单位的胶带运输机都必须安装。
每条皮带安装1个。
1.1.2保护特性：当输送带速度10s内均在（50％～70％）Ve（Ve为额定带速）范围内、输送带速度小于或等于50％、输送带速度大于或等于110％Ve时防滑保护应报警，同时中止带式输送机的运行，对输送机正常启动和停止的速度变化，防滑保护装置不应有保护动作。
1.2堆煤保护（依据《煤矿安全规程》第三百七十三条之（三）项及MT872-2000之4.5.2）1.2.1安装要求：1.2.1.1两部带式输送机转载搭接时，堆煤保护传感器在卸载滚筒前方吊挂，传感器触头水平位置应在落煤点正上方，距下部胶带上带面最高点距离不大于500mm，且吊挂高度不高于卸载滚筒下沿，安装时要考虑到洒水装置状况，防止堆煤保护误动作。
1.2.1.2使用溜煤槽的胶带，堆煤保护传感器触头可安装在卸载滚筒一侧，吊挂高度不得高于卸载滚筒下沿，水平位置距卸载滚筒外沿不大于200mm。
