二次回路基础知识

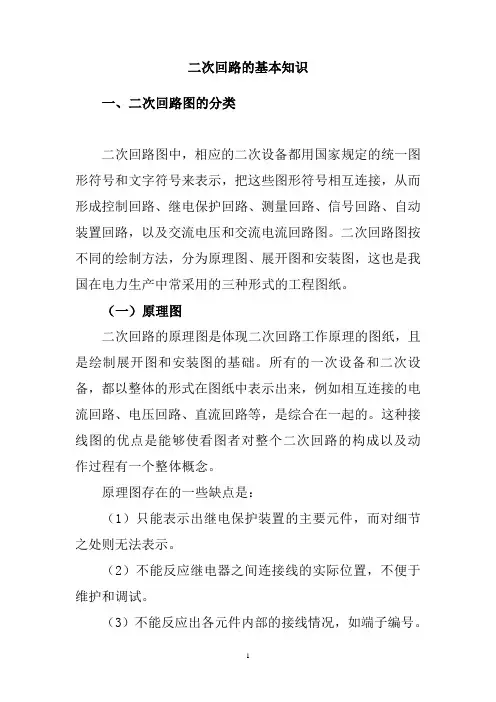

二次回路的基本知识一、二次回路图的分类二次回路图中，相应的二次设备都用国家规定的统一图形符号和文字符号来表示，把这些图形符号相互连接，从而形成控制回路、继电保护回路、测量回路、信号回路、自动装置回路，以及交流电压和交流电流回路图。

二次回路图按不同的绘制方法，分为原理图、展开图和安装图，这也是我国在电力生产中常采用的三种形式的工程图纸。

（一）原理图二次回路的原理图是体现二次回路工作原理的图纸，且是绘制展开图和安装图的基础。

所有的一次设备和二次设备，都以整体的形式在图纸中表示出来，例如相互连接的电流回路、电压回路、直流回路等，是综合在一起的。

这种接线图的优点是能够使看图者对整个二次回路的构成以及动作过程有一个整体概念。

原理图存在的一些缺点是：（1）只能表示出继电保护装置的主要元件，而对细节之处则无法表示。

（2）不能反应继电器之间连接线的实际位置，不便于维护和调试。

（3）不能反应出各元件内部的接线情况，如端子编号。

（4）标注的直流“正”、“负”极比较分散。

（5）很难表现复杂的继电保护装置。

原理图主要用于体现继电保护和自动装置的一般工作原理和装置设备的构成，无法说明各元件之间的具体连接情况，更没有标明具体的接线端子和回路编号，因此原理图不能用于现场施工，在现场工作中广泛采用展开图。

（二）展开图展开图是根据原理接线图绘制的。

展开图是将二次设备按其线圈和触点的接线回路展开分别画出的，组成多个独立回路，是安装、调试和检修的重要技术图纸，也是绘制安装接线图的主要依据。

展开图的特点如下：（1）按不同的电源回路划分成多个独立回路。

主要有交流电流回路和交流电压回路、直流回路。

直流回路按其作用可分为控制回路、合闸回路、测量回路、保护回路和信号回路等。

在这些回路中，各继电器的动作顺序是自上而下、自左而右排列的。

（2）展开图的画图特点是基于能方便的看出动作顺序及清晰地了解同类回路的连接次序。

它是将继电器的组成部分分拆展开表示。

二次回路知识

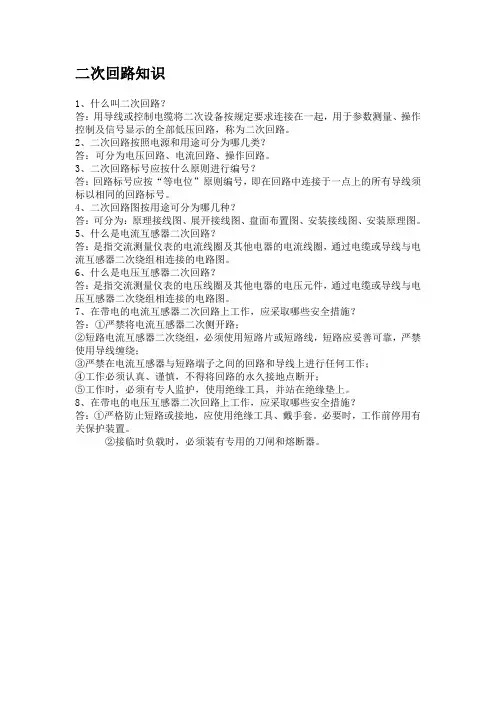

1、什么叫二次回路？
答：用导线或控制电缆将二次设备按规定要求连接在一起，用于参数测量、操作控制及信号显示的全部低压回路，称为二次回路。

2、二次回路按照电源和用途可分为哪几类？
答：可分为电压回路、电流回路、操作回路。

3、二次回路标号应按什么原则进行编号？
答：回路标号应按“等电位”原则编号，即在回路中连接于一点上的所有导线须标以相同的回路标号。

4、二次回路图按用途可分为哪几种？
答：可分为：原理接线图、展开接线图、盘面布置图、安装接线图、安装原理图。

5、什么是电流互感器二次回路？
答：是指交流测量仪表的电流线圈及其他电器的电流线圈，通过电缆或导线与电流互感器二次绕组相连接的电路图。

6、什么是电压互感器二次回路？
答：是指交流测量仪表的电压线圈及其他电器的电压元件，通过电缆或导线与电压互感器二次绕组相连接的电路图。

7、在带电的电流互感器二次回路上工作，应采取哪些安全措施？
答：①严禁将电流互感器二次侧开路；
②短路电流互感器二次绕组，必须使用短路片或短路线，短路应妥善可靠，严禁使用导线缠绕；
③严禁在电流互感器与短路端子之间的回路和导线上进行任何工作；
④工作必须认真、谨慎，不得将回路的永久接地点断开；
⑤工作时，必须有专人监护，使用绝缘工具，并站在绝缘垫上。

8、在带电的电压互感器二次回路上工作，应采取哪些安全措施？
答：①严格防止短路或接地，应使用绝缘工具、戴手套。

必要时，工作前停用有关保护装置。

②接临时负载时，必须装有专用的刀闸和熔断器。

二次回路的基本知识二次回路是电力系统中必不可少的一部分，它起到了很重要的作用。

本文将介绍二次回路的基本知识，包括其定义、组成、类型、应用等内容。

一、二次回路的定义二次回路是指由二次绕组组成的回路。

它是变压器保护和测量的重要部分，用来将变压器的量信息传递到保护、自动化或计量仪表中。

二次回路的主要作用是：将在主回路中的电流、电压等量信息转换成二次回路中的与之成比例的电信号，然后将其传输到保护装置、自动化或计量仪表中，以实现保护、控制、监测和计量等功能。

二次回路一般由二次绕组、导线、连接件、二次互感器、板式继电器、数字化测量装置等组成。

二、二次回路的组成1.二次绕组二次绕组是二次回路的核心部分，根据不同的应用需要，二次绕组可以制成不同类型的形式，如环形（八字形）、长形（纵横形）、独立式、多圈式、电源式等。

2.导线和连接件导线和连接件负责将二次绕组与互连器、板式继电器、数字化测量装置等连接起来，传输电信号和电能。

3.二次互感器二次互感器是用来将电流或电压信号进行再次转换的元件，一般由铁心和绕组组成，常用的有电流互感器和电压互感器两种。

4.板式继电器板式继电器是保护装置的重要组成部分，它负责对传来的信号进行判断和处理，从而实现保护和控制的功能，如过电流继电器、微机继电器等。

5.数字化测量装置数字化测量装置是对电能进行准确测量的元件，能够将经过二次回路传输过来的信号进行数字化处理，计算出所需要的电能参数，如电压、电流、功率因数等。

三、二次回路的类型二次回路根据其应用不同可分为以下几种类型。

1.保护回路保护回路是指用于传送变压器保护信息的二次回路，它的主要作用是：将主回路中供电设备出现故障时所产生的电流、电压信号转换成二次回路中的电信号，然后将其传输到保护装置中，以实现对设备进行及时的保护。

2.测量回路测量回路是指用于测量变压器中电能参数的二次回路，它主要用于对变压器中的电能进行计量和监测，并提供给电力部门进行收费。

二次回路基础知识1.二次回路的概念 (1)2.继电保护的概念 (1)继电保护的基本任务 (1)常见的保护： (2)带时限过流保护 (2)电流速断保护 (2)瓦斯保护 (3)变压器的常见故障及不正常状态 (3)变压器的保护 (3)3.常见的电器 (3)4.二次图 (4)二次图的分类： (4)看二次图的技巧： (4)二次图 (5)自保持功能的实现 (5)互锁功能的实现 (5)中间继电器 (6)热继电器 (6)1.二次回路的概念一次回路：由电力变压器、各种开关电器及配电线路，按一定顺序连接而成的表示电能输送和分配路线的电路。

二次回路：对一次回路的运行进行控制、监测、指示和保护的电路。

常用的二次设备有：测量仪表、控制及信号装置、继电保护装置、电网安全自动装置、远动装置、操作电源等。

二次设备通常由互感器二次绕组的出线和控制信号回路，按照设计要求进行连接。

2.继电保护的概念继电保护是一种能反映电力系统故障和不正常状态，并及时动作于断路器跳闸或发出信号的自动化设备。

继电保护回路包括测量部分、定值调整部分、逻辑部分和执行部分。

测量部分就是把能反映故障或不正常运行的特征的物理量检测出来。

并与保护的整定值进行比较，当其值达到整定动作值时，逻辑部分将根据被测量物理量的大小、性质、出现的顺序或它们的组合，是保护装置按一定的逻辑关系确定应有的动作，执行部分立即或延时发出报警信号或跳闸信号。

继电保护的基本任务供电系统发生短路故障或异常运行状态是不可能完全避免的。

继电保护的基本任务在于：1）有选择性地将故障元件从供电系统中快速、自动切除，使其损坏程度减至最轻，并保证最大限度地迅速恢复无故障部分的正常运行。

2）反应电气元件的异常运行状态，根据运行维护的具体条件和设备的承受能力，发出警报信号、减负荷或跳闸。

对继电保护系统的要求1）选择性：指保护装置动作时，仅将故障元件从电力系统中切除，使停电范围尽量缩小，以保证系统中的无故障部分仍能继续安全运行。

二次回路基础知识目录一、基本概念 (3)1.1 什么是二次回路 (4)1.2 二次回路的作用 (5)1.3 二次回路的分类 (6)二、二次回路图 (7)2.1 电气图的基本概念 (8)2.2 二次回路图的表示方法 (10)2.3 二次回路图的基本符号 (11)三、电流互感器 (12)3.1 电流互感器的功能 (13)3.2 电流互感器的结构 (14)3.3 电流互感器的接线方式 (16)四、电压互感器 (17)4.1 电压互感器的功能 (18)4.2 电压互感器的结构 (19)4.3 电压互感器的接线方式 (20)五、断路器 (21)5.1 断路器的功能 (22)5.2 断路器的结构 (23)5.3 断路器的操作与保护 (24)六、隔离开关 (25)6.1 隔离开关的功能 (26)6.2 隔离开关的结构 (27)6.3 隔离开关的操作与保护 (28)七、互感器与开关电器的二次回路 (29)7.1 互感器在二次回路中的作用 (31)7.2 开关电器在二次回路中的作用 (33)八、二次回路的接线 (34)8.1 接线的类型与特点 (35)8.2 接线的原则与注意事项 (37)九、二次回路的接地 (38)9.1 接地的目的与要求 (39)9.2 接地的方式与注意事项 (40)十、二次回路的维护与故障处理 (41)10.1 二次回路的维护保养 (43)10.2 二次回路故障的处理方法 (44)十一、二次回路设计原则与实例 (45)11.1 设计原则与步骤 (47)11.2 实例分析 (49)一、基本概念二次回路定义：二次回路是电力系统中的低压电路系统，用于实现电气设备的控制、保护、测量和信号传输等功能。

它主要由各种电气元件（如开关、互感器、继电器、测量仪表等）以及连接这些元件的导线组成。

二次回路的作用：二次回路在电力系统中扮演着至关重要的角色。

其主要作用包括实时监测电力系统运行状态，提供设备控制信号，实现电力系统的自动控制和保护，保障电力系统的安全稳定运行。

变电所二次回路,知多少？
主要内容
1.二次回路的基本概念
2.二次回路的作用和组成
3.二次接线图
4.二次回路的标号原则及方法
5.断路器的控制、信号回路
6.控制回路的故障处理方法
1.二次回路的基本概念
在发电厂、变电所中，直接生产、输送和分配电能的设备称为一次设备。

而对一次设备进行控制、监视、保护测量及远动的设备称为二次设备。

将二次设备按规则连接成的电路称为二次回路。

如图：红色部分即为二次回路及设备。

其作用是通过对一次回路的监视、测量来反应一次回路状态并控制一次系统。

当其发生故障时能迅速切除故障、发出信号、以保证一次系统的安全、可靠、经济、合理地运行。

二次回路的设备为低压设备。

2.二次回路的组成及作用
3.二次接线图
分为：原理接线图、展开接线图和安装接线图
原理接线图：是和一次电路画在一起.所有仪表、电器以整体形式表示。

可直接显示出它们之间的相互联系。

当在复杂电路中阅读不便，一般不用。

电工二次回路基础知识摘要：一、电工二次回路概述1.二次回路的定义2.二次回路的作用二、二次回路的基本组成1.电源部分2.信号部分3.负载部分三、二次回路的工作原理1.电源部分的原理2.信号部分的原理3.负载部分的原理四、二次回路的应用领域1.工业自动化领域2.电力系统领域3.其他领域五、二次回路的维护与故障处理1.日常维护2.常见故障处理3.安全操作规程正文：电工二次回路基础知识电工二次回路在电气工程领域具有重要的地位，掌握其相关知识对于电工来说是非常必要的。

那么，什么是二次回路？它有哪些组成部分？工作原理是什么？应用领域有哪些？又该如何进行维护与故障处理呢？一、电工二次回路概述二次回路，顾名思义，是相对于主回路而言的。

它是指在电气设备或系统中，与主回路相对独立、起到辅助作用的电气回路。

二次回路主要用于对主回路的工作状态、电气参数等进行监测、控制和保护。

二、二次回路的基本组成二次回路主要由电源部分、信号部分和负载部分组成。

1.电源部分：为二次回路提供稳定的电源，通常为直流或交流电源。

2.信号部分：负责对主回路的工作状态、电气参数等进行监测和转换，将相关信息转换为适合传输和处理的信号。

3.负载部分：接收信号部分传输过来的信号，进行相应的处理和显示，或者对主回路进行控制和保护。

三、二次回路的工作原理二次回路的工作原理主要依赖于电源部分、信号部分和负载部分之间的协同作用。

1.电源部分：为二次回路提供稳定的电源，保证二次回路的正常工作。

2.信号部分：通过传感器、互感器等设备，对主回路的工作状态、电气参数等进行实时监测，并将监测到的信息转换为适合传输和处理的信号。

3.负载部分：接收信号部分传输过来的信号，根据信号进行相应的处理和显示，或者对主回路进行控制和保护。

四、二次回路的应用领域二次回路在工业自动化、电力系统以及其他领域都有广泛的应用。

例如，在工业自动化领域，二次回路可以用于对设备的运行状态进行监测和控制；在电力系统领域，二次回路可以用于对电力设备的保护与自动化装置的控制；在其他领域，如交通、通信等，二次回路同样具有重要的应用价值。
