产液剖面测试技术

产液剖面测试技术

产液剖面测试技术介绍产液剖面测试技术是一种用来评估井内地层液体分布的方法。

通过采集井中液体的样本，并利用一系列测试方法来分析液体的成分和性质，可以了解井内地层液体的储存特征和分布规律，为油气勘探和开发提供重要的信息。

测试过程产液剖面测试的过程包括以下几个步骤：1. 钻井过程中，通过钻井液样品、岩心样品和录井资料等进行初步分析，为后续的产液剖面测试提供基础数据。

2. 选取适当的测试点，并利用产液测井工具进行测试。

产液测井工具可以通过井下注液和回流的方式采集地层液体样品。

3. 录制产液测井工具的数据，包括液体的流量、压力、温度等参数。

4. 采集地层液体样品，并将样品送往实验室进行进一步的化学成分分析和性质测试。

5. 分析测试结果，绘制产液剖面图。

产液剖面图可以直观地展示井内地层液体的储存特征和分布规律。

应用领域产液剖面测试技术在油气勘探和开发中具有广泛的应用。

它可以提供以下方面的信息：- 油水气层分布：通过产液剖面测试，可以确定油、水、气等地层液体在井内的分布情况，帮助判断油气层的形状、大小和产量。

- 油藏评价：通过对地层液体的化学成分和性质进行分析，可以评估油藏的储存能力、采收率和开发潜力。

- 井筒状况评估：产液剖面测试可以检测井筒中的液体环境，例如盐度、pH值等，帮助评估井筒的物理状态和水质情况。

- 油井修井设计：根据产液剖面测试的结果，可以优化油井的修井设计，提高油井的产量和效益。

结论产液剖面测试技术是一种重要的油气勘探和开发工具。

它通过分析地层液体的样品，得出关于油气层分布、油藏评价、井筒状况和油井修井设计等方面的信息。

在实际应用中，我们可以根据产液剖面测试的结果，进行合理的决策和操作，提高勘探和开发的效率和效益。

探究油田高含水期水平井产液剖面测井技术的应用

探究油田高含水期水平井产液剖面测井技术的应用

油田高含水开发期，更多的会应用水平井，为提高油田开发的效率，就需要对水平井进行懂爱测试，以充分了解水平段的产液状况，其中产业剖面测井技术是当前测井找水方法中最为直观且实际的方法。

通过动态监测出水规律，能够有效指导油田开发方案的制定与调整，实现对堵水等措施提供充足的依据，从而提高水平井开发的水平。

一、产业剖面测井技术概述产液剖面测井主要是在产油气井正常生产过程中，对储层产液性质信息进行检测。

具体而言就是通过涡轮流量或者是示踪流量来计算分层中的产液量，通过对持水率曲线（有时加测流体密度、持气率）的计算，结合实验室图版来计算分层产液的性质，其中井温和压力曲线可以对分析产出段定性，而磁定位和自然伽马曲线可以用来做深度的校正，以更好的了解井内管串结构。

要注意的是，通常对水平井产业剖面测井的解释，需要与井眼轨迹以及阵列电容持水率CAT、阵列电阻持水率RAT还有示踪流量和井温等相关测井资料来进行综合的分析。

二、水平井产液剖面测井所需仪器与应用1.水平井测井爬行器输送工艺当前，水平井产业剖面测井的主要工艺有管具输送法、爬行器输送法以及挠性管输送法。

其中管具输送法的工艺存在一定的不足，在应用中有所限制，难以进行水平井产出剖面、注入剖面等带压的测井项目施工。

而挠性管技术对于水平井生产测井施工而言，相对价格又比较高。

因此在当前的水平井测井工作中，广泛采用的是爬行器输送工艺。

通常爬行器系统由三个部分组成。

首先是高效的电机供电，能够确保爬行器进行双向爬行，同时也能够与地面进行实时的通讯。

采用的爬行器通常有MaxTrac爬行器与SONDEX公司所生产的爬行器。

其中MaxTrac爬行器的液压制动腿，能够针对井内套管或者是油管的尺寸来改变伸缩半径，伸开后就能够卡住井壁并沿着仪器的方向进行滑动，从而到达测试层。

这一一起的牵引力比较大，能够很好的适应不同直径的套管，井筒内的岩屑基本不会对其产生影响。

Sondex爬行器主要是提供了一个办法，通过单芯电缆能够在水平井和大斜度井中下放仪器和装置。

Φ23集流式流量持水组合测井仪产液剖面测井解释方法

Φ23集流式流量持水组合测井仪产液剖面测井解释方法

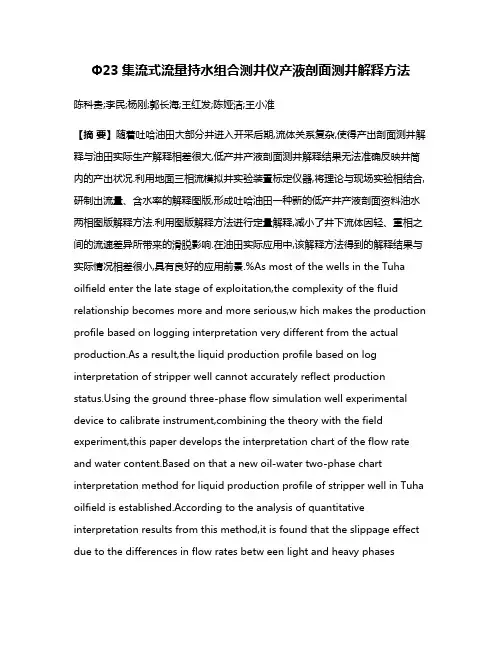

Φ23集流式流量持水组合测井仪产液剖面测井解释方法陈科贵;李民;杨刚;郭长海;王红发;陈娅洁;王小准【摘要】随着吐哈油田大部分井进入开采后期,流体关系复杂,使得产出剖面测井解释与油田实际生产解释相差很大,低产井产液剖面测井解释结果无法准确反映井筒内的产出状况.利用地面三相流模拟井实验装置标定仪器,将理论与现场实验相结合,研制出流量、含水率的解释图版,形成吐哈油田一种新的低产井产液剖面资料油水两相图版解释方法.利用图版解释方法进行定量解释,减小了井下流体因轻、重相之间的流速差异所带来的滑脱影响.在油田实际应用中,该解释方法得到的解释结果与实际情况相差很小,具有良好的应用前景.%As most of the wells in the Tuha oilfield enter the late stage of exploitation,the complexity of the fluid relationship becomes more and more serious,w hich makes the production profile based on logging interpretation very different from the actual production.As a result,the liquid production profile based on log interpretation of stripper well cannot accurately reflect production ing the ground three-phase flow simulation well experimental device to calibrate instrument,combining the theory with the field experiment,this paper develops the interpretation chart of the flow rate and water content.Based on that a new oil-water two-phase chart interpretation method for liquid production profile of stripper well in Tuha oilfield is established.According to the analysis of quantitative interpretation results from this method,it is found that the slippage effect due to the differences in flow rates betw een light and heavy phasesdecreases.In practical application,the result is very close to the actual production situation and has good application prospect.【期刊名称】《测井技术》【年(卷),期】2018(042)002【总页数】5页(P205-209)【关键词】测井解释;产液剖面;油水两相;低产井;集流式流量计【作者】陈科贵;李民;杨刚;郭长海;王红发;陈娅洁;王小准【作者单位】西南石油大学地球科学与技术学院,四川成都610500;西南石油大学地球科学与技术学院,四川成都610500;中国石油集团测井有限公司长庆分公司,陕西西安710021;中国石油集团测井有限公司长庆分公司,陕西西安710021;中国石油集团测井有限公司长庆分公司,陕西西安710021;中国石油集团测井有限公司长庆分公司,陕西西安710021;中国石油集团测井有限公司长庆分公司,陕西西安710021【正文语种】中文【中图分类】P631.840 引言随着持续开发,吐哈油田的主力油层大部分进入了高含水期,抽油机井所占油井比例越来越大,因井下含水率高[1],导致抽油机井中找水难度大。

油井产液剖面测试技术

油井产液剖面测试技术

压风机向套 管中输入高
压空气
动液面
特点
适应油井：抽油机井 工艺特点：比较复杂； 录取资料与实际不太吻 合；井下仪直径可大； 需井下作业；可适应井 斜较大。
测试管柱 动液面
抽油管柱
在大套管（如7in）抽油机井， 下入平行管柱，一套为抽油管 柱；一套为测试管柱，作为专 门起下仪器的通道。国外应用 较多，我国辽河油田于20世 纪90年代初在一定范围应用 此法。
第二步:下入测井仪
第三步:下入抽油 管柱
第四步:正常生产至 稳定状态进行测井
特点
适应油井：抽油机井 工艺特点：比较复杂；录取资料 与实际基本吻合；井下仪直径可 大；需井下作业；可适应井斜较 大。
压风机向套 管中输入高
压空气
动液面
20世纪70年代末， 大庆、江汉和河南等油田 进行了该工艺研究。其工 艺是起出抽油井原抽油管 柱，重新下入气举管柱， 采用临时气举采油，然后 下测井仪器测取分层资料。 其测井仪器与自喷井相同。
该方法是将测井仪器 通过油管直接下到产层井 段，获取产层流量及流体 组份。
特点
适应油井：自喷井和气举井 工艺特点：简单
该工艺也称事先下入仪器法， 在20世纪70年代后期由胜利油田 提出。其工艺是起出抽油机井管柱， 将仪器下到设计测点，然后再下入 管柱，待生产稳定后，边抽油边测 井。
第一步:起出抽油管柱
小于40度
集流型多参数测井仪 非集流型多参数测井仪
集流型多参数测井仪器
产液剖面测井组合仪
乌鲁木齐福缘德公司生产测井技术
模拟井
非集流型多参数测井仪
在非集流仪器方面，20世纪80年代我国引进 了吉尔哈特、康普乐等公司的PLT生产测井组合仪， 主要包括全井眼流量计、示踪流量计、流体电容计、 流体密度仪、温度仪、压力仪、自然伽玛仪和磁定 位仪等。仪器直径有适用于自喷井的大直径仪器， 也有适用于过环空测井的外径1in仪器。

6,7产出剖面测井解释——【生产测井】

6,7产出剖面测井解释——【生产测井】
‹# ›
精确解释
4、定性分析测井资料
定性分析主要参考以下信息：
①压力曲线的有无异常。一般情况下，压力曲线从上至下逐渐 增大。
②温度曲线的有无异常。一般情况下，其正异常指示产液，负 异常指示产气。
③通过生产层时，流量曲线有无明显异常。产量较大时，流量 曲线会局部不稳。
④通过生产层时，密度曲线有无异常。其正异常指示产液，负 异常指示产气。
①生产井的解释与裸眼井的解释不同（裸眼井是逐点解释的），它一般指射 孔层间的曲线稳定段。
②如果两个射孔层间距很小（小于1~2米）时，由于受流体冲击影响，曲线 不稳定不宜划分解释层，可将两个射孔层合二为一。
③特别情况下，如果正对着射孔层，综合观察曲线不变化，可以划分为解释 层。
④射孔层由于受射孔效果的影响，可能局部井段不生产，因此，射孔层与生 产层不完全相同。
150、60，175 、100
分辨率：3％，测量精度：±5％，持水（空 气）频率：(30±1.5)KHz，持水（水中）平
率：(10±1.5)KHz
分辨率： ±0.1g/cc
测量精度：±0.02g/cc
适用范围 0～150℃和0～175℃ 1kg/cm2 ～600kg/cm2 集流型2～80方/日，连续型10-
D
d
)
2
CvVa
PcCvVa
式中 Q—某解释层的总流量； D—套管内径； d—仪器外径； Cv—速度剖面校正系数； Va—视流体速； Pc—管子常数，可表示为：
Pc
1 (D d)2
4
5、定量解释测井资料 （7）计算各解释层总流量
3） 求取校正系数
单相流动中求取校正系数的方法是直接查找
图版。 本节内容结束
‹# ›

水平井产液剖面测井方法与工艺

水平井产液剖面测井方法与工艺

1、选择最安全的美国连续油管输送测井
自喷水平井测井
用∮ 1.5英寸连续 油管内穿∮5.6mm 电缆，设计带涡流 喷孔的（油管与仪 器）电缆配接头， 靠连续油管柔性弹 力和液氮喷射力过 油管/套管输送测 井仪器进入水平井 底，电动张收滚轮 扶正器和笼式集流 伞，用不同测速， 上提仪器测井。
机抽水平井测井
滚轮扶正器
4、SONDEX公司的八参数组合生产测井资料处理与解释
地面采集部分
持气率与管子直径的响应曲线
FDR刻度图版
持水率仪器响应曲线
应用实例
结束语
我国测井行业通过近几年的技术引进、消化、攻关与 生产实践，水平井（大斜度井）生产测井技术有了长足 的发展与进步，水平井测井也取得了较好的生产应用效 果，但在该领域还面临很多技术难题，如何进一步提高 水平井动态监测工艺水平、发展水平井测井手段、研究 水平井测井资料解释方法，以提高水平井测井施工成功 率和资料解释精度，更好地满足油气田水平井动态监测 的需要，是今后一个时期内水平井生产测井的主要发展 方向。
液力输送水平井注硼中子寿命测井解释成果图示4井下爬行器输送方式参数测量范围精度分辨率温度012505001压力0mpa40mpa05fs001mpa流量0m3d140m3d202m3d磁定位变化大于2v耐温125耐压40mpa测量仪器及主要技术指标第三部分江汉大宇公司水平井测井技术第三部分江汉大宇公司水平井测井技术1选择最安全的美国连续油管输送测井用15英寸连续油管内穿56mm电缆设计带涡流喷孔的油管与仪器电缆配接头靠连续油管柔性弹力和液氮喷射力过油管套管输送测井仪器进入水平井底电动张收滚轮扶正器和笼式集流伞用不同测速上提仪器测井
用∮ 5/8英寸连续 油管内穿∮5.6mm 电缆，设计带涡流 喷孔的（油管与仪 器）电缆配接头， 靠连续油管柔性弹 力和液氮喷射力经 偏心井口，过环空 输送测井仪器进入 水平井底，电动张 收滚轮扶正器和笼 式集流伞，用不同 测速，上提仪器测 井。

抽油井产液剖面测试技术剖析


抽油井产出剖面测试工艺
一、过抽汲泵法 工作原理：抽汲式产出剖面测井技术是 将油井正常生产时的井下工具起出，下入 专用的抽汲管柱，即空心油管泵、封隔器、 防顶卡瓦、脱接器等井下工具，通过改变 空心油管泵的长度、冲程的长度和频次， 模拟抽油机井的正常生产状态，边抽汲边 进行产出剖面测井。
抽油井产出剖面测试工艺

井下仪器电源
直流0～400V，2A；交流0～250V，1A
测试资料解释方法
集流型仪器解释方法：
集流型仪器通常采用涡轮流量计。七参数仪器 可测套管接箍、自然伽玛、温度、压力、流量、 持水率、密度等七参数。分别在测试井段上部测 试合层产量，采用递减法求得分层产量和含水率 等参数。
测试资料解释方法
测试资料解释方法
抽油井产出剖面测试工艺
二、临时气举法 工作原理：采用临 时气举采油，然后下 入测试仪器测取分层 资料。 井下管柱如右图。
测井仪器
测井仪器
根据长庆和延长油田的特点： 产液量低的特点我们选用西安思坦 公司的MPΦ22集流型多参数测井 仪。
测井仪器

测井仪器
井下仪器技术指标：
1 仪器最大外径 22mm 2 仪器工作温度范围 -17~+175℃ 3 仪器工作压力 ≤80MPa 4 测量参数 套管接箍、自然伽玛、温度、压力、流量、持水率、密度。 5 仪器供电 缆头电压 56~74V（视所接仪器不同而有变化） 遥测磁定位仪额定电流 60mA±10% 伽码仪额定电流 45mA±10% 温度压力仪额定电流 30mA±10% 流量持水仪额定电流（含集流伞） 65mA±10% （集流伞控制额定电压电流： 开伞电压＞+80V，电流＜200 mA 收伞电压＜-80V，电流＜200 mA 密度仪额定电流 45mA±10%

第七章__产出剖面解释

2 w 0.25
持率Yw、流体混合速度Vm 由测井获得
第七章 产出剖面解释
§7.3 DDL生产测井产出剖面解释流程
二、生产测井综合解释流程 6、油气水各相流量计算
2）、气水两相流动 采用漂流模型
C 1.2 ~ 2，通常取1.2 Vsw g CVm Vt
Vsg Vm Vsw g gw w g Vt 1.53 2 w
Vs Vo Vw Vso Vsw V V V V V so sw m sw sw o w 1 w w 1 w w
Vsw wVm w 1 w Vs Vso Vm Vsw
第七章 产出剖面解释
§7.3 DDL生产测井产出剖面解释流 程 二、生产测井综合解释流程
二、气水两相流动
泡状流动
段塞状流动
沫状流动
气水流动速度剖面校正系数与持水率的关系
第七章 产出剖面解释
§7.4 DDL生产测井产出剖面解释
二、气水两相流动
气水流动表观速度与持水率的关系
第七章 产出剖面解释
§7.4 DDL生产测井产出剖面解释
三、油气两相流动
气油两相流动中持油率与CPS的关系
第七章 产出剖面解释
分层配水关注示意图
第七章 产出剖面解释
§7.1 生产测井方法组合
三、产出剖面测井组合
产出剖面测井的任务是测取井下 各产层的流量、流体成分、压力、温 度等参数。根据井下流体的流动状态 和流量大小，分别采用集流型或非集 流型测井系列。测井对下井仪器的硬 性要求是它的直径。产出剖面测井可 以分为过油管测量和过环空测量两大 类。
二、生产测井综合解释流程 2、油气水物性参数计算

生产测井第五章

第五章：生产测井解释原理(一) 专业术语持率(Y):是一种已知介质所占管内体积的百分数。

YL :持液率 Yo :持油率 Yg：持气率 Yw持水率其中持水率具体定义如下：它是指在某一定长度的管子内水流相的体积和该管段体积的百分比：Yw=Vw/V*100%含水率：是指单位时间内通过管子某一截面水流相的体积与全部流体体积的百分比。

kw=Qw/Q*100%在两相流中： Yw+Yg=1Yg+Yo=1Yo+Yw=1在三相流中：Yo+Yw+Yg=1相速度：描述多相流中多个相的平均速度中心速度：是管子中心处理想的流体速度(Vc),在层流中Vc＝2V，在紊流中Vc＝1.25V滑脱速度：是多相流中各相平均速度之间的差。

表观速度：主要是在多相流中用于描述没有滑脱速度影响的平均流体速度的术语。

门限速度：是流量计涡轮开始启动时最小流体速度。

视速度：是根据连续流量计计算出的管子中心流体的速度。

生产测井资料的定性分析(1)流量计测量井眼流体流速是定量解释产液剖面或吸水剖面的主要依据。

Atlas 的PLT组合仪和Sondex公司的流量计均为涡轮(spinner)流量计。

研究表明,涡轮的转速RPS与流体流速呈线性关系，且RPS与管子内径、流体黏度、流体密度有关。

一般采用井下刻度的方法求流体的流速，最精确的刻度方法用几组上、下测量数据进行刻度。

实际应用中要求至少四组上、下测流量响应RPS,电缆速度曲线。

因涡轮流量计测的是中心最大流速Vf,而流体流速V是平均速度,故根据流动流体的流态是层流、紊流,利用雷诺数校正系数换算。

考虑仪器结构的非对称性,还需作校正。

(2)测井曲线流量响应曲线主要显示量的概念,变化幅度大小,表明产出或吸入的多少。

2.流体识别测井流量识别测井主要识别井眼流体性质特征,测定各相持率,包括流体密度测井和流体持水率测井。

(1) 流体密度测井:Ⅰ.识别流体成份:油、气、水三相流体中,产层密度减小,表明产油、气,减小的幅度大,表明产轻烃;产层密度增加,表明产出水或重烃。

生产测井 产出剖面测井解释

⑤通过生产层时，含水曲线有无异常。
流量产、持出水率剖、面密度测、温井度解、压释力步骤
五个参数或其中几个参数的一般综合处理过程：
1
资料收集
2
资料编辑整理
3
划分解释层
4
定性解释
5
定量解释
6
编写解释报告
5、定量解释测井资料
（1）曲线读值。 注意:对不同类型的井区别处理。 自喷井和气举井测量曲线波动相对较小，在各个解释层中一般以测井数 据的平均值为输入数据
分辨率：3％，测量精度：±5％，持水（空 气）频率：(30±1.5)KHz，持水（水中）平
率：(10±1.5)KHz
分辨率： ±0.1g/cc
测量精度：±0.02g/cc
适用范围 0～150℃和0～175℃ 1kg/cm2 ～600kg/cm2 集流型2～80方/日，连续型10-
350 2"～9 5/8"
①生产井的解释与裸眼井的解释不同（裸眼井是逐点解释的）， 它一般指射孔层间的曲线稳定段。
②如果两个射孔层间距很小（小于1~2米）时，由于受流体冲击影 响，曲线不稳定不宜划分解释层，可将两个射孔层合二为一。
③特别情况下，如果正对着射孔层，综合观察曲线不变化，可以 划分为解释层。
④射孔层由于受射孔效果的影响，可能局部井段不生产，因此， 射孔层与生产层不完全相同。
产出剖面测井技术
——确定储层生产情况
目前常用测井组合:持水率+流量+磁定位+伽马+井温+压力 +流体密度
仪器名称
温度（ TEMP）
压力（ PRES） 涡轮流量 （FLOW）
磁定位（ CCL）
自然伽玛 （GR）
