抽油井产液剖面测试技术剖析

产液剖面测试技术介绍产液剖面测试技术是一种用来评估井内地层液体分布的方法。

通过采集井中液体的样本，并利用一系列测试方法来分析液体的成分和性质，可以了解井内地层液体的储存特征和分布规律，为油气勘探和开发提供重要的信息。

测试过程产液剖面测试的过程包括以下几个步骤：1. 钻井过程中，通过钻井液样品、岩心样品和录井资料等进行初步分析，为后续的产液剖面测试提供基础数据。

2. 选取适当的测试点，并利用产液测井工具进行测试。

产液测井工具可以通过井下注液和回流的方式采集地层液体样品。

3. 录制产液测井工具的数据，包括液体的流量、压力、温度等参数。

4. 采集地层液体样品，并将样品送往实验室进行进一步的化学成分分析和性质测试。

5. 分析测试结果，绘制产液剖面图。

产液剖面图可以直观地展示井内地层液体的储存特征和分布规律。

应用领域产液剖面测试技术在油气勘探和开发中具有广泛的应用。

它可以提供以下方面的信息：- 油水气层分布：通过产液剖面测试，可以确定油、水、气等地层液体在井内的分布情况，帮助判断油气层的形状、大小和产量。

- 油藏评价：通过对地层液体的化学成分和性质进行分析，可以评估油藏的储存能力、采收率和开发潜力。

- 井筒状况评估：产液剖面测试可以检测井筒中的液体环境，例如盐度、pH值等，帮助评估井筒的物理状态和水质情况。

- 油井修井设计：根据产液剖面测试的结果，可以优化油井的修井设计，提高油井的产量和效益。

结论产液剖面测试技术是一种重要的油气勘探和开发工具。

它通过分析地层液体的样品，得出关于油气层分布、油藏评价、井筒状况和油井修井设计等方面的信息。

在实际应用中，我们可以根据产液剖面测试的结果，进行合理的决策和操作，提高勘探和开发的效率和效益。

油田高含水开发期，更多的会应用水平井，为提高油田开发的效率，就需要对水平井进行懂爱测试，以充分了解水平段的产液状况，其中产业剖面测井技术是当前测井找水方法中最为直观且实际的方法。

通过动态监测出水规律，能够有效指导油田开发方案的制定与调整，实现对堵水等措施提供充足的依据，从而提高水平井开发的水平。

一、产业剖面测井技术概述产液剖面测井主要是在产油气井正常生产过程中，对储层产液性质信息进行检测。

具体而言就是通过涡轮流量或者是示踪流量来计算分层中的产液量，通过对持水率曲线（有时加测流体密度、持气率）的计算，结合实验室图版来计算分层产液的性质，其中井温和压力曲线可以对分析产出段定性，而磁定位和自然伽马曲线可以用来做深度的校正，以更好的了解井内管串结构。

要注意的是，通常对水平井产业剖面测井的解释，需要与井眼轨迹以及阵列电容持水率CAT、阵列电阻持水率RAT还有示踪流量和井温等相关测井资料来进行综合的分析。

二、水平井产液剖面测井所需仪器与应用1.水平井测井爬行器输送工艺当前，水平井产业剖面测井的主要工艺有管具输送法、爬行器输送法以及挠性管输送法。

其中管具输送法的工艺存在一定的不足，在应用中有所限制，难以进行水平井产出剖面、注入剖面等带压的测井项目施工。

而挠性管技术对于水平井生产测井施工而言，相对价格又比较高。

因此在当前的水平井测井工作中，广泛采用的是爬行器输送工艺。

通常爬行器系统由三个部分组成。

首先是高效的电机供电，能够确保爬行器进行双向爬行，同时也能够与地面进行实时的通讯。

采用的爬行器通常有MaxTrac爬行器与SONDEX公司所生产的爬行器。

其中MaxTrac爬行器的液压制动腿，能够针对井内套管或者是油管的尺寸来改变伸缩半径，伸开后就能够卡住井壁并沿着仪器的方向进行滑动，从而到达测试层。

这一一起的牵引力比较大，能够很好的适应不同直径的套管，井筒内的岩屑基本不会对其产生影响。

Sondex爬行器主要是提供了一个办法，通过单芯电缆能够在水平井和大斜度井中下放仪器和装置。

产出剖面测井技术及应用效果分析刘星普　周永新　李喜清(中原石油勘探局测井公司)摘　要　中原油田为实现控水稳油的目标做了大量细致的工作,其中调剖堵水措施是主要策略。

产出剖面测井技术不仅可以认识油井产层动态,了解高含水层,为调剖堵水等增产措施提供帮助,而且还可以验证静态地质资料,重新认识断块内部构造,计算储层的剩余油饱和度。

本文较详细地介绍了应用引进的生产测井组合仪(PLT)进行产出剖面测井的测井技术。

运用典型的测井实例阐明了在油田开发过程中产出剖面测井技术在油田开发中发挥的重大作用。

主题词　产出剖面　测井　应用　效果　静态资料　压裂　堵水一、　前 言产出剖面测井是生产测井的一项重要内容,主要监测油井投产后,各产层产出状况、含水高低、是否需要进行措施改造以及各类油层开发效果,从而为油田实施卡堵水、调整注采方案等方面提供可靠的依据。

产出剖面测井技术分自喷井(气举井)产出剖面测井技术和抽油井产出剖面测井技术[1]。

自喷井产出剖面测井技术主要引用DDL-Ⅲ数控生产测井系统配套的36.5m m的生产测井组合仪(PLT)。

该组合仪一次下井可同时测得涡轮流量、持水率、温度、压力、流体密度、自然伽马、磁定位7个参数。

抽油井产出剖面测井时,仪器从油套环形空间入井,又叫环空测井。

其优点在于:一次下井可测得多个参数,测井成功率高;耐温性能好,最高达150℃以上,适用于深井和复杂条件下进行产出剖面测井;与扶正器配套使用,保证示踪同位素在套管中心位置喷射,提高了资料的解释精度;环空防缠器技术的使用,克服了电缆缠绕问题,提高了测井一次成功率。

二、　产出剖面测井资料的应用(一)　求分层产量,了解产层动态要使产量稳中有升,必须搞清产层动态,用时采取增产措施,达到有效治理油井的目的。

例如文13-395井,是一口气举井,测井前井口产油气水,但井下各层产出状况不清楚。

1999年4月1日对该井进行产出剖面测井,通过对测井资料综合解释分析,表明2号层产油气水,9、38和42号层产水,13、17,19和49号层产油水,51号层产油,共有14个不产层,为用户提供了清楚的井下分层产出数据。

产液剖面测井技术及应用效果分析作者：刘伟韩昌华曾玮来源：《中国科技博览》2015年第33期[摘要]多数油田为了实现控水稳油的目标做了大量细致的工作，其中调剖堵水是主要策略。

产出剖面测井技术不仅可以认识油井产层动态，了解高含水层，为调剖堵水等增产措施提供帮助，而且还可以验证静态地质资料，重新认识断块内部构造，计算储层的剩余油饱和度。

本文详细地介绍了应用生产测井组合仪进行产出剖面测井的测井技术。

运用典型的测井实例阐明了在油田开发过程中产出剖面测井技术在油田开发中发挥的重大作用。

[关键词]产出剖面测井堵水中图分类号：P631.8+11 文献标识码：A 文章编号：1009-914X（2015）33-0010-01引言产出剖面测井是生产测井的一项重要内容，主要监测油井投产后，各产层产出状况、含水高低、是否需要进行措施改造以及各类油层开发效果，从而为油田实施卡堵水、调整注采方案等方面提供可靠的依据。

产出剖面测井时，仪器从油套环形空间入井，又叫环空测井。

其优点在于：一次下井可测得多个参数，测井成功率高。

产出剖面测井资料的应用一、划分产液剖面，了解生产动态通过计算抽油机井各生产层的产液量和总产液量，划分油井产液剖面，可进一步了解油井各生产层的生产动态，分析判断各生产层在油井生产中是出液层、不出液层、还是倒液层，为进行动态分析，制定增产挖潜措施提供依据。

要使产量稳中有升，必须搞清楚产层动态，用时采取增产措施，达到有效治理油井的目的。

例如S40井，是一口新投产井，测井前井口产油气水，但是井下各层状况不清楚。

2011年11月对该井进行产出剖面测井。

通过表1数据对测井资料综合解释分析，表明Ⅰ-18层主产油，Ⅰ-10层主产水，其他三层微产油水，为采油厂提供了清楚的井下分层产出数据。

二、验证静态地质资料，重新认识断块构造极复杂断块油田的断层密集，利用二维、三维地震资料可以分清较大断层，小断层则很难全部理清，利用生产测井资料综合分析深化了地质上的认识。

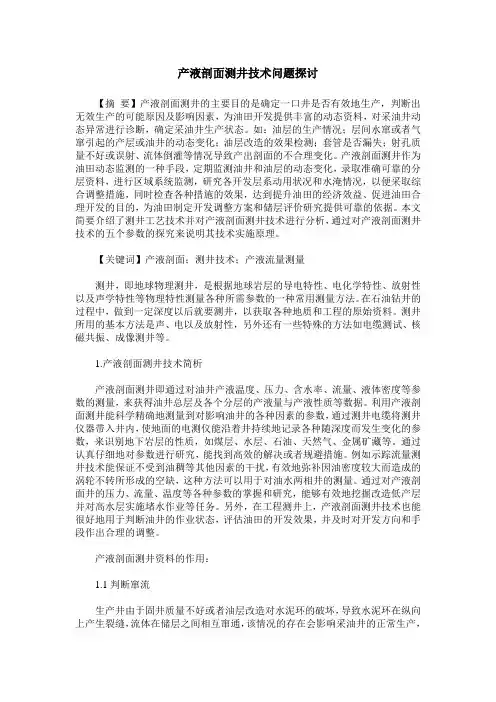

产液剖面测井技术问题探讨【摘要】产液剖面测井的主要目的是确定一口井是否有效地生产，判断出无效生产的可能原因及影响因素，为油田开发提供丰富的动态资料，对采油井动态异常进行诊断，确定采油井生产状态。

如：油层的生产情况；层间水窜或者气窜引起的产层或油井的动态变化；油层改造的效果检测；套管是否漏失；射孔质量不好或误射、流体倒灌等情况导致产出剖面的不合理变化。

产液剖面测井作为油田动态监测的一种手段，定期监测油井和油层的动态变化，录取准确可靠的分层资料，进行区域系统监测，研究各开发层系动用状况和水淹情况，以便采取综合调整措施，同时检查各种措施的效果，达到提升油田的经济效益、促进油田合理开发的目的，为油田制定开发调整方案和储层评价研究提供可靠的依据。

本文简要介绍了测井工艺技术并对产液剖面测井技术进行分析，通过对产液剖面测井技术的五个参数的探究来说明其技术实施原理。

【关键词】产液剖面；测井技术；产液流量测量测井，即地球物理测井，是根据地球岩层的导电特性、电化学特性、放射性以及声学特性等物理特性测量各种所需参数的一种常用测量方法。

在石油钻井的过程中，做到一定深度以后就要测井，以获取各种地质和工程的原始资料。

测井所用的基本方法是声、电以及放射性，另外还有一些特殊的方法如电缆测试、核磁共振、成像测井等。

1.产液剖面测井技术简析产液剖面测井即通过对油井产液温度、压力、含水率、流量、液体密度等参数的测量，来获得油井总层及各个分层的产液量与产液性质等数据。

利用产液剖面测井能科学精确地测量到对影响油井的各种因素的参数，通过测井电缆将测井仪器带入井内，使地面的电测仪能沿着井持续地记录各种随深度而发生变化的参数，来识别地下岩层的性质，如煤层、水层、石油、天然气、金属矿藏等。

通过认真仔细地对参数进行研究，能找到高效的解决或者规避措施。

例如示踪流量测井技术能保证不受到油稠等其他因素的干扰，有效地弥补因油密度较大而造成的涡轮不转所形成的空缺，这种方法可以用于对油水两相井的测量。

我国不同的油田持续采用多层合采和注水开发，所以，在油田开发时使用产出剖面研究结果了解产层出液状况以及产出流体组合含量有一定现实意义。

1　产液剖面测井技术概述产液剖面测井技术是利用对油井产液温度、压力、含水率、流量这些有关参数的检测，得出具体数据，从而获得油井的总层和不同的分层产液值与产液的性质数据。

在自喷井中采用过油管法，在抽油机井采用事先下入仪器法、临时气举法、双油管法、过环空法、抽吸法等方法，准确测量出的产层出液状况和产出流体组合含量。

自喷井中过油管法就是仪器通过油管直接下到井下产层，获取产层流量及流体组份。

事先下入仪器法在20世纪70年代被胜利油田开发出来，它的工艺是起出抽油机管柱，把仪器下放至设计测点，继而向下放入至管柱，等生产稳定的时候，同时进行抽油与测井的工作。

工艺比较复杂，录取资料与实际基本吻合，井下仪器直径可大，需要井下作业，可适应井斜较大的井[1]。

2　产液剖面测井技术的工作原理利用产液剖面测井测出的数据一定要在保证油井能够依据常规作业的情况下获得的相关数据。

当前测井普遍适用的仪器是集流型产液剖面测井仪。

经过集流点测法，让井筒里面的流体可以很好的通过仪器，然后经过一系列的检测和数据记载，获得井筒内部不同深度的流体流量体积，温度，压力，持水率。

这些参数继而经过精密的研究和计算，最终获得油井产液剖面结果，这项技术使用了集流方式，可以有效的让流体的流动速度增加，使得油和水能够完全的融合在一起。

这种方法可以改善之前传感器容易造成不良影响的局面，避免流速过低。

流体粘度区别比较大。

流量的变化大。

油和水混合得不均匀。

持水率不相同，这些由于传感器问题造成得不良影响，使得测量准确度得到很大的提升[2]。

2.1　抽汲式产液剖面原理抽汲式产出剖面测井技术在将油井中原生产管柱从其内部拔出之后，继而将专用的模拟抽汲管柱伸到下面，用这种方法模仿出油井生产的实际情况，达到同时进行抽汲和测井的效果，然后能够在斜井。

摘要：本文首先简单介绍几种测井技术，在实验中选择了5种测量仪器，选择S 采油井作为试验对象，并对各仪器测量结果进行了对比，主要涵盖测量数据准确性、精度以及范围，以此为基础对各种方法仪器的准确性进行判定。

结果显示，在不脱气油井中五种方法具有良好使用性，而对于脱气井则应该优先选择同轴、探针方法。

关键词：油井；产出剖面；测井方法油井产出剖面测井方法优选分析周静（大庆油田有限责任公司测试技术服务分公司）0前言产出剖面测井技术能够为油井日常生产活动提供良好保障，比如提供油井信息，涵盖井筒中各个深度位置流体持水率、温度以及流量等，广泛应用于油田开发作业中。

此过程中为了对含水率上升问题进行有效控制，确保油田高产与稳产，强化开发效益，需要合理改造油井，一般通过压裂油井等方法实现，而此过程中需要通过产出剖面技术获得良好资料[1]。

1主流测井技术分析1.1阻抗/电导式测井技术阻抗测井技术属于我国自主研发技术，在高含水井中广泛应用，通过电导传感器开展含水率测量工作，借助传感器中混相油水介质阻抗情况对含水率进行确定。

该技术在水为连续相情况下具有良好适用性。

可以在时间轴上连续测量含水与流量参数，开展测井作业过程中，在各个测点中实地校正地层水的电导率，所以流体温度等并不会影响测量结果[2]。

电导相关流量的方法主要是以电导传感器为基础研发的技术，主要原理就是在传感器中流过油水流体之后，流体阻抗出现变化，进而调制上游与下游传感器的交变电流，两种传感输出也会出现变化，通过相应信号处理装置能够对噪音信号进行调节，对噪音信号展开相关运算即能够确定渡越时间，进而获得流量结果。

1.2同轴相位含水率测井技术该技术也是我国自主研发技术，主要原理就是借助油水介质中电磁波传播相位结果实现含水率测量。

进行设计时，按照测井工艺实际需要，传感器选择同轴结构用于导波处理，油水介质流过同轴导体，建设电磁波载体，在借助同轴线进行传播过程中，相位特性会出现一定变化。

抽汲式产液剖面测井施工技术研究【摘要】油田进入中后期开发之后，油井含水上升产油量下降，要采取措施控水增油，就要有油井动态测井资料作为依据。

但是，由于油井井斜、加大油管的使用以及电泵生产等井况因素的制约，很多油井无法进行产液剖面测井，给油田增油带来一定的阻碍。

产液剖面测井的主要目的是了解主采井网中生产井每个小层的产业情况、产出流体类型、产量多少等。

抽汲式产液剖面测井利用油井作业之余，用作业机为动力，下入抽汲工具，仪器由油管进入通过抽汲工具到达目的层，有效地排除了井况制约，能成功完成产液剖面测井任务，为油田增油上产提供了可靠的措施依据。

本文详细介绍了抽汲式产液剖面测井的施工工艺和步骤，为油田产液剖面测井提供了一种崭新的测井方法，解决了油田无法进行产液剖面测井的技术难题。

【关键词】抽汲；产液剖面；集流流量；脱节；坐封某油田的抽油机井，由于保养、维护困难等多种原因，抽油机井几乎没有装偏心测试井口，即使安装了偏心测试井口，由于井斜和加大油管等因素造成环形空间的太小，导致抽油机井的动态资料录取成功率极低，造成油田生产井的动态资料录取严重不足，直接影响到油田原油上产[1]。

抽汲式产出剖面测井技术是将油井中原生产管柱取出后，下入专用的模拟抽汲管柱，模拟油井生产状态，实现边抽汲边测井的目的，并可在斜井、稠油井、螺杆泵井、电潜泵井、水力泵井中专门实施，也可随油井检泵作业等期间进行，从而解决了油井无法录取动态监测资料的难题。

1.抽汲管柱的组成抽汲管柱由上至下由脱节器、防顶卡瓦、封隔器及空心抽汲泵组成。

四个部件中心部位均有中心寸管，中心寸管内径38mm。

脱节器位于抽汲管柱和上部油管的连接处，它的主要功能是当抽汲管柱固定到施工设计的位置后，通过脱节操作实现上部油管和抽汲管柱的脱离，为抽汲工作的实现提供保障；防顶卡瓦主要用于固定抽汲管柱，防止抽汲过程中由于抽汲力造成管柱蠕动，管柱发生位移而导致坐封失败；封隔器用于固定抽汲泵，使抽汲工具处于某一个设计位置，该位置的选择要考虑井内液面和出液量的大小，要求抽汲泵的深度要保证处于液面以下100m，由于抽汲产液从油套环形空间产出，封隔器还要封隔油套环形空间，保证井内抽汲液体由环形空间排出，否则抽汲液体可能会在环形空间进行循环抽汲，达不到抽汲连续出液的目的。

采油井动液面测试问题的分析与措施摘要：随着我国的综合国力的不断加强，我国社会经济的快速发展，人们对于石油需求也逐渐增加，与此同时，采油技术也在不断地更新和进步。

而在油田实际生产中，开展采油测试作业，获取所需的测试资料，利用处理与分析测试曲线，确保与油田生产的有关要求相符。

采用油田采油测试工艺技术，再加上测试信息技术措施，这对提升测试效率和达到油井测试目的有着极其重要的意义。

基于此，本文主要介绍了油田采油测试的有关知识，而且分析了油田采油测试工艺技术措施，希望可以为有需要的人提供参考意见。

关键词：采油井动液面；测试引言动液面是油井正常生产过程中测得的油套管环形空间液面深度。

了解油井的液面高度，确定泵挂深度，分析油井供液能力，并根据液面的高低和液体的相对密度，计算泵的沉没度、流压和静压。

因此，对油田采油测试工艺技术措施进行深入研究是非常有必要的，可以大大地提高采油测试效率，避免测试结果的误差很大。

1油田采油测试的简介就油田采油测试来讲，是指运用不同类型的测试设备，获取油水井的所有数据资料的技术。

多数情况下，主要是指利用专业的测试仪器，将油田生产参数录入进去，可以获得油层的数据信息，比如：温度以及压力等等，主要包括油气水量、油层压力以及油层温度的实际情况，在油井生产过程中借助压力计准确测量压力。

利用测试静液面以及动液面，分析对油井供液能力，这样可以为油井间生产打下良好的基础。

实际上，对于油田企业而言，开展油田采油测试的主要目的是研究油层，了解油水井生产情况，确定其生产参数的正常值，这样可以加快采油速度，提高采油效率。

2油田采油测试工艺技术措施2.1抽油机井产液面测试工艺技术一般来说，对抽烟机井产液剖面实施测试，是为了可以掌握油井产液情况，这样就可以对油井出水是否稳定作出科学的判断，了解水层和产水量。

只要改变水井注水压力和注水量后，在很大程度上可以减慢油井出水速度。

通过对注水下过进行深入分析和客观评价，进行有效的测试，可以确定了解注水是否见效。

37一、引言产业剖面测井技术在石油开发和不同资源开采中的应用能够有效提高石油开采效率，减少石油开采中的损耗，测井一般涉及到的物理特性包括电化学特性、导电特性、声学特性以及放射性等。

在钻井过程中定时定点开展测井研究，可以为石油储量的探测以及石油开采活动提供技术指导。

在石油开采行业必须要加强对产业剖面测井技术的研究和重视，明确产业剖面测井技术应用过程中存在的挑战以及相关的应对对策，充分发挥产业剖面测井技术的作用和价值。

二、产业剖面测井技术概述产业剖面测井技术通过利用油井产液压力、温度、流量以及含水率等相关参数，可以得到具体的数据，从而能够获得不同分层产业值以及油井总层与产液的性质数据，为石油的开采提供有效依据。

在自喷井中应用过油管法，并且事先采取双油管法、临时器具法、抽吸法以及过还空法等方法能够准确测量出产出流体状况，可以避免测井过程中受到其他因素的影响而产生的误差。

产业剖面测井技术是一种与地面信息相连接的技术，在实际测量过程中，测井仪器可以向地面系统反馈井下不同深度的具体情况信息，相关工作人员可以结合测井仪器设备传输的信息，对地下岩层的性质进行分析和研究。

在石油勘测过程中，应用产业剖面测井技术可以有效测量石油的深入，方便工作人员结合信息进行下一步的开采。

工作人员在开采石油的过程中，如果遇到突发情况，也可以结合勘探的信息进行开采方案的调整与优化，保障采油活动的准确性和科学性，减少事故问题的发生。

三、产液剖面测井技术的应用1.分流式高分辨率含水率计以及油水两相流电磁流量计的应用在原有阻抗含水率技技术基础之上，将一个分流管放置于阻抗传感器内部并通过科学设置上下接口使得流过传感器的水相部分得到分流，从而使流过阻抗传感器流体的含水量下降的方式为分流式含水率计的工作原理。

分流式含水计既可以有效提高阻抗传感器在高含水条件下测量的分辨率，提高测量结果的准确性和科学性，相对于原有的阻抗含水率分辨率计来说，分流式高分辨率含水率计在含水率60%以上的范围内，分辨率可以达到2%。

产液剖面测试技术
发布时间：2010-03-01 | 浏览：450 次【 字体：大 中 小】
产液剖面目前国内采用的方法为环空测试。

环空测井是指在油管和套管的环形空间直接测试抽油井生产动态参数的方法，由于环 空测井是在不改变油井生产管柱、不改变油井稳定的工作制度的情况下，从抽油井油、套 环形空间起下仪器，因此，投入少，效益高，测井资料可靠。

环空产液剖面测井主要是针对抽油机井所进行的测井工作，测井仪器是通过油套环形 空间下入目的层进行测井。

环空产液剖面测井示意图


单转井口全景及俯视图
双转井口全景及俯视图


电缆缠绕油管示意图
电缆右旋缠绕逆时针解缠示意图


仪器在井中状态示意图
双转井口内转示意图


双转井口外转示意图
目前，我公司使用的是小直径的磁定位仪、伽玛测井仪、井温测井仪、含水仪和集流 伞式涡轮流量测井仪五参数组合进行环空测井，在测井过程中，五参数组合测井仪通过油 管和套管的环形空间下入油井内，首先测量一条连续五参数曲线，用于深度效正和井下温 度的测量，然后采用分层点测，以取得各层的流量和含水数据，帮助油田开发人员和其他 资料综合分析油井的状况。

解释成果图
