油田高含水开发期，更多的会应用水平井，为提高油田开发的效率，就需要对水平井进行懂爱测试，以充分了解水平段的产液状况，其中产业剖面测井技术是当前测井找水方法中最为直观且实际的方法。
通过动态监测出水规律，能够有效指导油田开发方案的制定与调整，实现对堵水等措施提供充足的依据，从而提高水平井开发的水平。
一、产业剖面测井技术概述产液剖面测井主要是在产油气井正常生产过程中，对储层产液性质信息进行检测。
具体而言就是通过涡轮流量或者是示踪流量来计算分层中的产液量，通过对持水率曲线（有时加测流体密度、持气率）的计算，结合实验室图版来计算分层产液的性质，其中井温和压力曲线可以对分析产出段定性，而磁定位和自然伽马曲线可以用来做深度的校正，以更好的了解井内管串结构。
要注意的是，通常对水平井产业剖面测井的解释，需要与井眼轨迹以及阵列电容持水率CAT、阵列电阻持水率RAT还有示踪流量和井温等相关测井资料来进行综合的分析。
二、水平井产液剖面测井所需仪器与应用1.水平井测井爬行器输送工艺当前，水平井产业剖面测井的主要工艺有管具输送法、爬行器输送法以及挠性管输送法。
其中管具输送法的工艺存在一定的不足，在应用中有所限制，难以进行水平井产出剖面、注入剖面等带压的测井项目施工。
而挠性管技术对于水平井生产测井施工而言，相对价格又比较高。
因此在当前的水平井测井工作中，广泛采用的是爬行器输送工艺。
通常爬行器系统由三个部分组成。
首先是高效的电机供电，能够确保爬行器进行双向爬行，同时也能够与地面进行实时的通讯。
采用的爬行器通常有MaxTrac爬行器与SONDEX公司所生产的爬行器。
其中MaxTrac爬行器的液压制动腿，能够针对井内套管或者是油管的尺寸来改变伸缩半径，伸开后就能够卡住井壁并沿着仪器的方向进行滑动，从而到达测试层。
这一一起的牵引力比较大，能够很好的适应不同直径的套管，井筒内的岩屑基本不会对其产生影响。
Sondex爬行器主要是提供了一个办法，通过单芯电缆能够在水平井和大斜度井中下放仪器和装置。
生产测井技术简介（简稿）1、生产测井的定义所谓生产测井，是指用于完井后的注入井和生产井的测井技术，其目的在于评价该井本身和油藏的生产动态，即评价油管或套管内外流体的流动情况。
生产测井与裸眼井测井相比，后者反映的是储层的静态信息，主要目的是为了寻找油气层的；而前者反映的是油藏的动态信息，主要目的就是为了监测油藏的开发情况，侧重于油藏的开发管理工作。
2、生产测井的分类按照应用范围进行分类，生产测井技术包括：•动态监测测井主要包括生产井产液剖面测井和注入剖面测井两种。
产液剖面测井应用于自喷井、抽油井、电潜泵井等，主要目的是为评价井内流体的流动情况，并计算各生产层的产液能力（产液量的大小）、产液性质（如油、气、水等）等。
注入剖面测井应用于注入井，如注水井、注气井等（注入流体的性质取决于油田的开发设计方案和油藏的特征等因素），其主要目的是为了评价各注入层的吸液能力（如绝对吸水量的大小、吸水指数等）。
［小知识］：起初，地下的原油是靠地层的原始压力自然开采出来的。
随着油田的不断开发，地层的能量即地层压力呈现下降的趋势，单单依靠此时的地层压力，是无法开采更多的原油。
为了解决这种矛盾，人们便开发了水驱、气驱或其他驱油技术，即通过注入井向目的层注入一定压力的流体，使地层逐步恢复原始地层压力，以提高油藏的采收率。
•产层评价测井套管井的产层评价测井，包括碳氧比（C/O）测井、脉冲中子衰减测井等测井方法，其主要目的是为了研究油藏投入开发后的剩余油分布情况。
•工程测井技术工程测井的应用范围较广，包括套管质量检查，射孔质量检查，固井质量检查，评价压裂酸化作业效果，检测漏失、窜槽等异常现象。

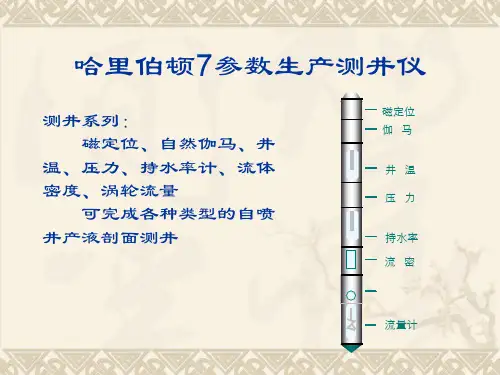

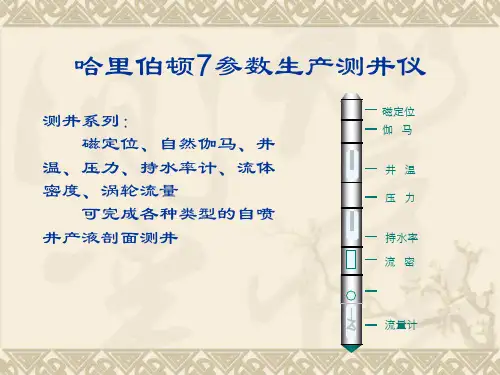

3、5700系列生产测井组合仪介绍目前，苏丹作业区拥有5700系统配备的生产测井仪8200系列，能够完成产液剖面、注水剖面以及部分工程测井项目。
•Gamma ray自然伽马仪，测量地层的自然放射性曲线，主要用于校深。
•Casing collar location磁定位仪，测量套管或油管的磁性记号曲线，主要用于校深，另外，也可以用于检查管柱结构、确定接箍、射孔的位置。
产液剖面测井技术及应用效果分析作者：刘伟韩昌华曾玮来源：《中国科技博览》2015年第33期[摘要]多数油田为了实现控水稳油的目标做了大量细致的工作，其中调剖堵水是主要策略。
产出剖面测井技术不仅可以认识油井产层动态，了解高含水层，为调剖堵水等增产措施提供帮助，而且还可以验证静态地质资料，重新认识断块内部构造，计算储层的剩余油饱和度。
本文详细地介绍了应用生产测井组合仪进行产出剖面测井的测井技术。
运用典型的测井实例阐明了在油田开发过程中产出剖面测井技术在油田开发中发挥的重大作用。
[关键词]产出剖面测井堵水中图分类号：P631.8+11 文献标识码：A 文章编号：1009-914X（2015）33-0010-01引言产出剖面测井是生产测井的一项重要内容，主要监测油井投产后，各产层产出状况、含水高低、是否需要进行措施改造以及各类油层开发效果，从而为油田实施卡堵水、调整注采方案等方面提供可靠的依据。
产出剖面测井时，仪器从油套环形空间入井，又叫环空测井。
其优点在于：一次下井可测得多个参数，测井成功率高。
产出剖面测井资料的应用一、划分产液剖面，了解生产动态通过计算抽油机井各生产层的产液量和总产液量，划分油井产液剖面，可进一步了解油井各生产层的生产动态，分析判断各生产层在油井生产中是出液层、不出液层、还是倒液层，为进行动态分析，制定增产挖潜措施提供依据。
要使产量稳中有升，必须搞清楚产层动态，用时采取增产措施，达到有效治理油井的目的。
例如S40井，是一口新投产井，测井前井口产油气水，但是井下各层状况不清楚。
2011年11月对该井进行产出剖面测井。
通过表1数据对测井资料综合解释分析，表明Ⅰ-18层主产油，Ⅰ-10层主产水，其他三层微产油水，为采油厂提供了清楚的井下分层产出数据。
二、验证静态地质资料，重新认识断块构造极复杂断块油田的断层密集，利用二维、三维地震资料可以分清较大断层，小断层则很难全部理清，利用生产测井资料综合分析深化了地质上的认识。
第五章：生产测井解释原理(一) 专业术语持率(Y):是一种已知介质所占管内体积的百分数。
YL :持液率 Yo :持油率 Yg：持气率 Yw持水率其中持水率具体定义如下：它是指在某一定长度的管子内水流相的体积和该管段体积的百分比：Yw=Vw/V*100%含水率：是指单位时间内通过管子某一截面水流相的体积与全部流体体积的百分比。
kw=Qw/Q*100%在两相流中： Yw+Yg=1Yg+Yo=1Yo+Yw=1在三相流中：Yo+Yw+Yg=1相速度：描述多相流中多个相的平均速度中心速度：是管子中心处理想的流体速度(Vc),在层流中Vc＝2V，在紊流中Vc＝1.25V滑脱速度：是多相流中各相平均速度之间的差。
表观速度：主要是在多相流中用于描述没有滑脱速度影响的平均流体速度的术语。
门限速度：是流量计涡轮开始启动时最小流体速度。
视速度：是根据连续流量计计算出的管子中心流体的速度。
生产测井资料的定性分析(1)流量计测量井眼流体流速是定量解释产液剖面或吸水剖面的主要依据。
Atlas 的PLT组合仪和Sondex公司的流量计均为涡轮(spinner)流量计。
研究表明,涡轮的转速RPS与流体流速呈线性关系，且RPS与管子内径、流体黏度、流体密度有关。
一般采用井下刻度的方法求流体的流速，最精确的刻度方法用几组上、下测量数据进行刻度。
实际应用中要求至少四组上、下测流量响应RPS,电缆速度曲线。
因涡轮流量计测的是中心最大流速Vf,而流体流速V是平均速度,故根据流动流体的流态是层流、紊流,利用雷诺数校正系数换算。
考虑仪器结构的非对称性,还需作校正。
(2)测井曲线流量响应曲线主要显示量的概念,变化幅度大小,表明产出或吸入的多少。
2.流体识别测井流量识别测井主要识别井眼流体性质特征,测定各相持率,包括流体密度测井和流体持水率测井。
(1) 流体密度测井:Ⅰ.识别流体成份:油、气、水三相流体中,产层密度减小,表明产油、气,减小的幅度大,表明产轻烃;产层密度增加,表明产出水或重烃。
我国不同的油田持续采用多层合采和注水开发，所以，在油田开发时使用产出剖面研究结果了解产层出液状况以及产出流体组合含量有一定现实意义。
1 产液剖面测井技术概述产液剖面测井技术是利用对油井产液温度、压力、含水率、流量这些有关参数的检测，得出具体数据，从而获得油井的总层和不同的分层产液值与产液的性质数据。
在自喷井中采用过油管法，在抽油机井采用事先下入仪器法、临时气举法、双油管法、过环空法、抽吸法等方法，准确测量出的产层出液状况和产出流体组合含量。
自喷井中过油管法就是仪器通过油管直接下到井下产层，获取产层流量及流体组份。
事先下入仪器法在20世纪70年代被胜利油田开发出来，它的工艺是起出抽油机管柱，把仪器下放至设计测点，继而向下放入至管柱，等生产稳定的时候，同时进行抽油与测井的工作。
工艺比较复杂，录取资料与实际基本吻合，井下仪器直径可大，需要井下作业，可适应井斜较大的井[1]。
2 产液剖面测井技术的工作原理利用产液剖面测井测出的数据一定要在保证油井能够依据常规作业的情况下获得的相关数据。
当前测井普遍适用的仪器是集流型产液剖面测井仪。
经过集流点测法，让井筒里面的流体可以很好的通过仪器，然后经过一系列的检测和数据记载，获得井筒内部不同深度的流体流量体积，温度，压力，持水率。
这些参数继而经过精密的研究和计算，最终获得油井产液剖面结果，这项技术使用了集流方式，可以有效的让流体的流动速度增加，使得油和水能够完全的融合在一起。
这种方法可以改善之前传感器容易造成不良影响的局面，避免流速过低。
流体粘度区别比较大。
流量的变化大。
油和水混合得不均匀。
持水率不相同，这些由于传感器问题造成得不良影响，使得测量准确度得到很大的提升[2]。
2.1 抽汲式产液剖面原理抽汲式产出剖面测井技术在将油井中原生产管柱从其内部拔出之后，继而将专用的模拟抽汲管柱伸到下面，用这种方法模仿出油井生产的实际情况，达到同时进行抽汲和测井的效果，然后能够在斜井。
1.概况 (1)1.1地质概况 (1)1.2开发简况 (2)1.3常用监测技术的概况 (3)2.六、九区浅层稠油油藏常用测试技术的应用情况 (3)2.1常规温度、压力监测技术的应用情况 (3)2.2 TPS—9000型吸汽剖面监测技术的应用情况 (4)2.2.1九5J230区TPS-9000吸汽剖面测试 (5)2.2.2九6区TPS-9000吸汽剖面测试 (5)2.2.3 九7+8区TPS-9000吸汽剖面测试 (5)2.2.4 九9区TPS-9000吸汽剖面测试 (6)2.2.5六东区TPS-9000吸汽剖面测试 (6)2.3五参数产液剖面测试技术的应用情况 (6)2.3.1九5J230区产液剖面测试 (7)2.2.2九6区产液剖面测试 (7)2.2.3 九7+8区产液剖面测试 (7)2.2.4 九9区产液剖面测试 (7)2.2.5六东区产液剖面测试 (7)3. 六、九区浅层稠油油藏温度压力测试技术应用分析 (7)3.1 常规温度压力监测技术的应用分析 (7)3.2 TPS—9000型吸汽剖面监测技术的应用分析 (8)3.2.1九5J230井区95722井TPS—9000型吸汽剖面测试分析 (8)3.2.2九7井区970010井TPS—9000型吸汽剖面测试分析 (9)3.3五参数产液剖面测试技术的应用分析 (12)3.3.1九5J230井区产液剖面测试技术的应用分析 (12)3.3.2九6井区产液剖面测试技术的应用分析 (15)3.3.3九9井区产液剖面测试技术的应用分析............................... 错误!未定义书签。
3.3.4六东井区产液剖面测试技术的应用分析.............................. 错误!未定义书签。
4.结论........................................................................................................ 错误!未定义书签。
