产液剖面测试技术介绍产液剖面测试技术是一种用来评估井内地层液体分布的方法。
通过采集井中液体的样本，并利用一系列测试方法来分析液体的成分和性质，可以了解井内地层液体的储存特征和分布规律，为油气勘探和开发提供重要的信息。
测试过程产液剖面测试的过程包括以下几个步骤：1. 钻井过程中，通过钻井液样品、岩心样品和录井资料等进行初步分析，为后续的产液剖面测试提供基础数据。
2. 选取适当的测试点，并利用产液测井工具进行测试。
产液测井工具可以通过井下注液和回流的方式采集地层液体样品。
3. 录制产液测井工具的数据，包括液体的流量、压力、温度等参数。
4. 采集地层液体样品，并将样品送往实验室进行进一步的化学成分分析和性质测试。
5. 分析测试结果，绘制产液剖面图。
产液剖面图可以直观地展示井内地层液体的储存特征和分布规律。
应用领域产液剖面测试技术在油气勘探和开发中具有广泛的应用。
它可以提供以下方面的信息：- 油水气层分布：通过产液剖面测试，可以确定油、水、气等地层液体在井内的分布情况，帮助判断油气层的形状、大小和产量。
- 油藏评价：通过对地层液体的化学成分和性质进行分析，可以评估油藏的储存能力、采收率和开发潜力。
- 井筒状况评估：产液剖面测试可以检测井筒中的液体环境，例如盐度、pH值等，帮助评估井筒的物理状态和水质情况。
- 油井修井设计：根据产液剖面测试的结果，可以优化油井的修井设计，提高油井的产量和效益。
结论产液剖面测试技术是一种重要的油气勘探和开发工具。
它通过分析地层液体的样品，得出关于油气层分布、油藏评价、井筒状况和油井修井设计等方面的信息。
在实际应用中，我们可以根据产液剖面测试的结果，进行合理的决策和操作，提高勘探和开发的效率和效益。
油田高含水开发期，更多的会应用水平井，为提高油田开发的效率，就需要对水平井进行懂爱测试，以充分了解水平段的产液状况，其中产业剖面测井技术是当前测井找水方法中最为直观且实际的方法。
通过动态监测出水规律，能够有效指导油田开发方案的制定与调整，实现对堵水等措施提供充足的依据，从而提高水平井开发的水平。
一、产业剖面测井技术概述产液剖面测井主要是在产油气井正常生产过程中，对储层产液性质信息进行检测。
具体而言就是通过涡轮流量或者是示踪流量来计算分层中的产液量，通过对持水率曲线（有时加测流体密度、持气率）的计算，结合实验室图版来计算分层产液的性质，其中井温和压力曲线可以对分析产出段定性，而磁定位和自然伽马曲线可以用来做深度的校正，以更好的了解井内管串结构。
要注意的是，通常对水平井产业剖面测井的解释，需要与井眼轨迹以及阵列电容持水率CAT、阵列电阻持水率RAT还有示踪流量和井温等相关测井资料来进行综合的分析。
二、水平井产液剖面测井所需仪器与应用1.水平井测井爬行器输送工艺当前，水平井产业剖面测井的主要工艺有管具输送法、爬行器输送法以及挠性管输送法。
其中管具输送法的工艺存在一定的不足，在应用中有所限制，难以进行水平井产出剖面、注入剖面等带压的测井项目施工。
而挠性管技术对于水平井生产测井施工而言，相对价格又比较高。
因此在当前的水平井测井工作中，广泛采用的是爬行器输送工艺。
通常爬行器系统由三个部分组成。
首先是高效的电机供电，能够确保爬行器进行双向爬行，同时也能够与地面进行实时的通讯。
采用的爬行器通常有MaxTrac爬行器与SONDEX公司所生产的爬行器。
其中MaxTrac爬行器的液压制动腿，能够针对井内套管或者是油管的尺寸来改变伸缩半径，伸开后就能够卡住井壁并沿着仪器的方向进行滑动，从而到达测试层。
这一一起的牵引力比较大，能够很好的适应不同直径的套管，井筒内的岩屑基本不会对其产生影响。
Sondex爬行器主要是提供了一个办法，通过单芯电缆能够在水平井和大斜度井中下放仪器和装置。

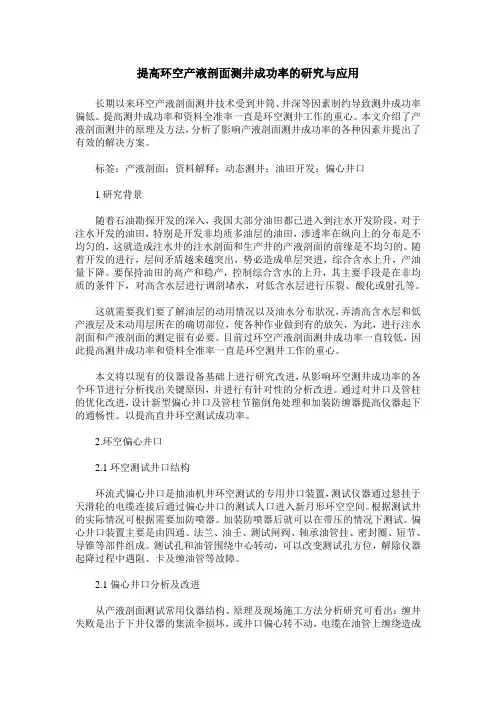

提高环空产液剖面测井成功率的研究与应用长期以来环空产液剖面测井技术受到井筒、井深等因素制约导致测井成功率偏低。
提高测井成功率和资料全准率一直是环空测井工作的重心。
本文介绍了产液剖面测井的原理及方法，分析了影响产液剖面测井成功率的各种因素并提出了有效的解决方案。
标签：产液剖面；资料解释；动态测井；油田开发；偏心井口1研究背景随着石油勘探开发的深入，我国大部分油田都已进入到注水开发阶段，对于注水开发的油田，特别是开发非均质多油层的油田，渗透率在纵向上的分布是不均匀的，这就造成注水井的注水剖面和生产井的产液剖面的前缘是不均匀的。
随着开发的进行，层间矛盾越来越突出，势必造成单层突进，综合含水上升，产油量下降。
要保持油田的高产和稳产，控制综合含水的上升，其主要手段是在非均质的条件下，对高含水层进行调剖堵水，对低含水层进行压裂、酸化或射孔等。
这就需要我们要了解油层的动用情况以及油水分布狀况，弄清高含水层和低产液层及未动用层所在的确切部位，使各种作业做到有的放矢，为此，进行注水剖面和产液剖面的测定很有必要。
目前过环空产液剖面测井成功率一直较低，因此提高测井成功率和资料全准率一直是环空测井工作的重心。
本文将以现有的仪器设备基础上进行研究改进，从影响环空测井成功率的各个环节进行分析找出关键原因，并进行有针对性的分析改进。
通过对井口及管柱的优化改进，设计新型偏心井口及管柱节箍倒角处理和加装防缠器提高仪器起下的通畅性。
以提高直井环空测试成功率。
2.环空偏心井口2.1环空测试井口结构环流式偏心井口是抽油机井环空测试的专用井口装置，测试仪器通过悬挂于天滑轮的电缆连接后通过偏心井口的测试人口进入新月形环空空间。
根据测试井的实际情况可根据需要加防喷器。
加装防喷器后就可以在带压的情况下测试。
偏心井口装置主要是由四通、法兰、油壬、测试闸阀、轴承油管挂、密封圈、短节、导锥等部件组成。
测试孔和油管围绕中心转动，可以改变测试孔方位，解除仪器起降过程中遇阻、卡及缠油管等故障。

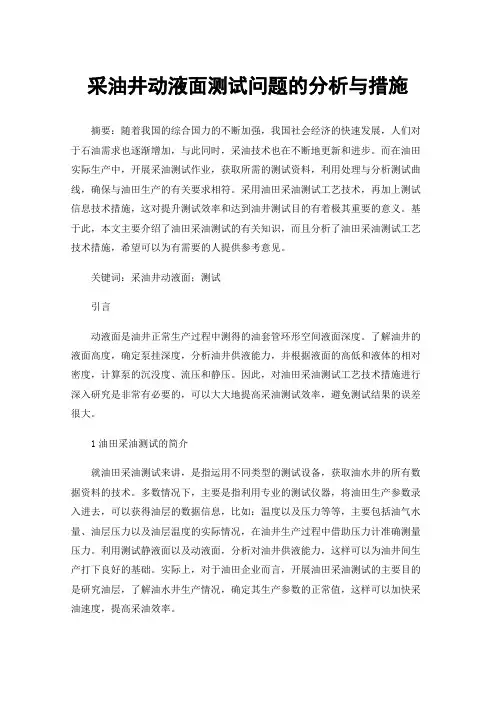

采油井动液面测试问题的分析与措施摘要：随着我国的综合国力的不断加强，我国社会经济的快速发展，人们对于石油需求也逐渐增加，与此同时，采油技术也在不断地更新和进步。
而在油田实际生产中，开展采油测试作业，获取所需的测试资料，利用处理与分析测试曲线，确保与油田生产的有关要求相符。
采用油田采油测试工艺技术，再加上测试信息技术措施，这对提升测试效率和达到油井测试目的有着极其重要的意义。
基于此，本文主要介绍了油田采油测试的有关知识，而且分析了油田采油测试工艺技术措施，希望可以为有需要的人提供参考意见。
关键词：采油井动液面；测试引言动液面是油井正常生产过程中测得的油套管环形空间液面深度。
了解油井的液面高度，确定泵挂深度，分析油井供液能力，并根据液面的高低和液体的相对密度，计算泵的沉没度、流压和静压。
因此，对油田采油测试工艺技术措施进行深入研究是非常有必要的，可以大大地提高采油测试效率，避免测试结果的误差很大。
1油田采油测试的简介就油田采油测试来讲，是指运用不同类型的测试设备，获取油水井的所有数据资料的技术。
多数情况下，主要是指利用专业的测试仪器，将油田生产参数录入进去，可以获得油层的数据信息，比如：温度以及压力等等，主要包括油气水量、油层压力以及油层温度的实际情况，在油井生产过程中借助压力计准确测量压力。
利用测试静液面以及动液面，分析对油井供液能力，这样可以为油井间生产打下良好的基础。
实际上，对于油田企业而言，开展油田采油测试的主要目的是研究油层，了解油水井生产情况，确定其生产参数的正常值，这样可以加快采油速度，提高采油效率。
2油田采油测试工艺技术措施2.1抽油机井产液面测试工艺技术一般来说，对抽烟机井产液剖面实施测试，是为了可以掌握油井产液情况，这样就可以对油井出水是否稳定作出科学的判断，了解水层和产水量。
只要改变水井注水压力和注水量后，在很大程度上可以减慢油井出水速度。
通过对注水下过进行深入分析和客观评价，进行有效的测试，可以确定了解注水是否见效。
热采井产液吸汽剖面测试技术在稠油注蒸汽开发过程中，井下温度、压力、流量、干度、吸气剖面及产液剖面监测，是认识分析注汽效果、提高注汽井产量的重要手段。
认真搞好稠油井注蒸汽参数监测分析工作，对于提高注蒸汽油藏工程设计水平，优质实施配产配注方案，及时掌握注采过程中油藏动态变化，保证蒸汽吞吐及汽驱取得成功具有重要意义。
一、热采井五参数测试工艺技术原理热采井高温产液、吸汽剖面测试工艺是采用钢丝起下，井下单片机微型计算机数据采集存储，地面主机回放解释方法来完成的，该仪器能同时测量注汽井内饱和蒸汽的压力、温度、流量、干度等参数，能同时测量注汽后放喷产出液的压力、温度、流量等参数，即能测产液剖面，又能测吸汽剖面。
1、温度、压力测量原理热采井高温产液剖面测量仪采用Pt100铂电阻做为温度敏感元件测试温度，测量误码差为≤0.2%。
采用美国进口的金属薄膜压力传感器测试压力，测量误码差为≤0.2%，具有精度高、灵敏度好、稳定性好的特点。
由于注汽井温度一般在300℃以上，传感器不能直接与被测介质接触，必须通过感压膜盒，毛细管与放在保温瓶内的传感器相连接。
通过静压孔把井筒内的静压信号传递到静压膜盒，膜盒上的应变膜片感受到压力信号，通过毛细管传递到压力传感器。
2、流量、干度测量原理流量测试采用了启动流量小、转速高、耐高温的宝石温轮流量计测中心流速来定量测蒸汽量或油井产出液量。
流量测试误差≤5%。
干度测试采用频率分辨法确定，仪器的干度测量段设计了取样室，井下计算机芯片内有频率发生模块，向干度测量电极发送一定频率的波。
蒸汽干度的变化使得导电介质发生变化引起接收频率变化，从而达到测量湿饱和蒸汽干度的目的。
干度测试误差≤5%。
3、仪器校深由绞车深度仪、电子深度仪确保测试深度准确。
二、仪器结构仪器主要由高温金属隔热瓶、高温传感器、高温平面五孔玛瑙宝石轴承、特种磁缸、井下计算机采集系统等一些国际领先的高科技元器件组成。
它测试出的数据精度高、准确性强，通过油层精细解释软件得出各小层的解释成果表、吸气剖面直方图、吸气强度直方图及吸气剖面曲线，向使用单位提供优质可信的解释资料。
1.概况 (1)1.1地质概况 (1)1.2开发简况 (2)1.3常用监测技术的概况 (3)2.六、九区浅层稠油油藏常用测试技术的应用情况 (3)2.1常规温度、压力监测技术的应用情况 (3)2.2 TPS—9000型吸汽剖面监测技术的应用情况 (4)2.2.1九5J230区TPS-9000吸汽剖面测试 (5)2.2.2九6区TPS-9000吸汽剖面测试 (5)2.2.3 九7+8区TPS-9000吸汽剖面测试 (5)2.2.4 九9区TPS-9000吸汽剖面测试 (6)2.2.5六东区TPS-9000吸汽剖面测试 (6)2.3五参数产液剖面测试技术的应用情况 (6)2.3.1九5J230区产液剖面测试 (7)2.2.2九6区产液剖面测试 (7)2.2.3 九7+8区产液剖面测试 (7)2.2.4 九9区产液剖面测试 (7)2.2.5六东区产液剖面测试 (7)3. 六、九区浅层稠油油藏温度压力测试技术应用分析 (7)3.1 常规温度压力监测技术的应用分析 (7)3.2 TPS—9000型吸汽剖面监测技术的应用分析 (8)3.2.1九5J230井区95722井TPS—9000型吸汽剖面测试分析 (8)3.2.2九7井区970010井TPS—9000型吸汽剖面测试分析 (9)3.3五参数产液剖面测试技术的应用分析 (12)3.3.1九5J230井区产液剖面测试技术的应用分析 (12)3.3.2九6井区产液剖面测试技术的应用分析 (15)3.3.3九9井区产液剖面测试技术的应用分析............................. 错误！未定义书签。
3.3.4六东井区产液剖面测试技术的应用分析............................ 错误！未定义书签。
4.结论...................................................................................................... 错误！未定义书签。
产液剖面测试技术
发布时间：2010-03-01 | 浏览：450 次【 字体：大 中 小】
产液剖面目前国内采用的方法为环空测试。
环空测井是指在油管和套管的环形空间直接测试抽油井生产动态参数的方法，由于环 空测井是在不改变油井生产管柱、不改变油井稳定的工作制度的情况下，从抽油井油、套 环形空间起下仪器，因此，投入少，效益高，测井资料可靠。
环空产液剖面测井主要是针对抽油机井所进行的测井工作，测井仪器是通过油套环形 空间下入目的层进行测井。
环空产液剖面测井示意图
单转井口全景及俯视图
双转井口全景及俯视图
电缆缠绕油管示意图
电缆右旋缠绕逆时针解缠示意图
仪器在井中状态示意图
双转井口内转示意图
双转井口外转示意图
目前，我公司使用的是小直径的磁定位仪、伽玛测井仪、井温测井仪、含水仪和集流 伞式涡轮流量测井仪五参数组合进行环空测井，在测井过程中，五参数组合测井仪通过油 管和套管的环形空间下入油井内，首先测量一条连续五参数曲线，用于深度效正和井下温 度的测量，然后采用分层点测，以取得各层的流量和含水数据，帮助油田开发人员和其他 资料综合分析油井的状况。
解释成果图
解释成果图
。
