双能骨密度仪使用说明书
1. 操作前准备：
- 确保使用环境适宜，避免电磁干扰。
- 阅读并理解仪器的操作手册和安全注意事项。
- 检查仪器是否正常工作，包括电源连接和电缆连接。
2. 患者准备：
- 告知患者操作过程和注意事项。
- 要求患者去除可能影响测量的金属物品和饰品。
- 让患者处于适当的体位，通常为仰卧或坐姿。
3. 操作步骤：
- 打开仪器并进行系统校准。
- 将探测器放置在患者的骨骼部位，通常是腰椎、股骨或前臂。
- 启动测量程序，仪器会发射两种能量的X 射线，并测量骨骼的密度。
- 等待测量结果显示，通常会显示骨密度值和相关的参考范围。
4. 结果解读：
- 参考仪器提供的解读指南或咨询专业医生，以正确解释骨密度结果。
- 注意解读结果时要考虑患者的年龄、性别、种族和其他相关因素。
5. 清洁和维护：
- 操作完毕后，清洁探测器和仪器表面。
- 按照仪器的维护要求进行定期检查和维护。
双能X线骨密度仪工作原理和诊断标准双能X线骨密度仪工作原理和诊断标准放射学方法测定体内骨矿物质密度BMD（Bone Mineral Density）和骨矿物质含量BMC（Bone Mineral Content）是目前评估骨质疏松的重要手段。
骨质疏松症最新的定义为，是以骨强度降低导致骨折风险增加的一种骨骼疾病。
作为骨密度测量的仪器，从最早的普通X 线检查装置到光子吸收法的核医学设备，发展到广泛使用的双能光子吸收测定、超声检测和CT测定装置已经有50多年历史。
本文重点分析我院引进的HOLOGIC双能X线骨密度仪的工作原理和诊断标准。
1、 HOLOGIC双能X线骨密度仪的工作原理1、1我院引进美国“好乐杰”双能X线吸收仪（DXA），此台仪器为测量中轴骨的DXA，具有以下优势：⑴、是目前的“金标准”诊断方法⑵、是目前技术最成熟的测量方法⑶、具有极好的重复性⑷、辐射量低（效应剂量：1-3uSv），技术员接受的剂量很小，主要来自散射，几乎无法测到，在扫描床1米以外的辐射剂量可以忽略不计。
⑸、是多数流行病学研究采用的方法⑹、 DXA的BMD结果与骨折风险相关已被广泛认可⑺、是多数临床药物学研究和疗效观察采用的测量方法。
1、2双能X线吸收仪工作原理⑴X-线衰减原理：衰减是指在X线光束里光子数目的减少，衰减多少取决于组织的密度与厚度。
组织越致密，它所含有的电子就越多，光子衰减也越大。
如果衰减的程度可以被定量的话，那么，组织的密度也可以被定量性地评估。
⑵双能量原理：在低能量（30-50keV）下，骨骼的衰减比软组织的衰减程度要大，而在高能量（大于70keV）时，骨骼衰减和软组织的衰减是相当的，区分两种未知物体（骨和软组织)需要两种方式，即两种不同的X能量衰减方式。
因此，可以区分两种组织。
穿过受检部位的射线比例取决于X-线光子的能量、身体的密度、以及身体的厚度。
使用两个不同的X-线能量，DXA仪器分别记录在两种不同光子能量下的衰减曲线。
双能X线骨密度仪操作规程
（一）准备阶段
1、打开空调和除湿机一段时间后（室内温度一般在24℃，湿
度在40%），再打开机器开关。
打开电脑开关，进入电脑桌面后，打开测量软件程序。
2、打开全身扫描软件，点质量控制（QA），点击OK，
直至出现放置体模，放置体模（镭射灯红点对准小十字），点击电脑上的OK，扫描完毕后，点完毕，进入分析界面。
（二）病人扫描
1、点菜单下新的病人，输入病人一般资料（包括姓名、编号、
出生年月日、性别、体重、身高，另外如果是老年女性请输入绝经年龄），再点定位，选择部位（腰椎spine），病人躺好，点OK，C臂移动至中央位置，出现镭射灯，给病人定位，腰椎：病人睡好后，用方垫把双腿尽量垫起，拉伸腰椎，镭射灯对准肚脐（根据病人胖瘦决定，如果病人较瘦，可对准肚脐下缘；如果病人较胖，可对准肚脐上缘），点击电脑上的OK，即可扫描，待扫描完毕，点保存进入分析界面。
2、选择部位（髋femour L或R）后点定位，C臂会移动一
段距离，然后出现镭射灯，给病人定好位，髋关节：镭射灯对准髂脊下15cm处（也可用手丈量，约一把距离），双脚用三角架固定。
点击电脑上的OK，即可扫描，待扫描完毕，点保存进入分析界面。
3、点菜单下打印报告，（打印界面默认选项无需调整。
点击打印。
打印完毕后点Image菜单下Exit存盘退出。
双能X线骨密度检查仪的工作原理及校准步骤Dual Energy X-Ray Bone Densitometer: Measurement Principles and Calibration Procedure时玉香 山东省东营市胜利油田中心医院器械科 257034摘要：本文介绍了常用骨密度仪的测量技术，对QDR4500双能X线骨密度仪的工作原理进行了分析，并介绍了 QDR4500双能X线骨密度仪的检查和校准步骤，供维修工程师和操作技师参考。
关键词： 骨密度仪；原理；校准；维护；BMD对于骨质疏松症，骨密度仪可以对各种疾病引起的骨质疏松提出精确的诊断并对临床治疗提供可靠的依据。
骨矿密度测量仪从检测手段上可分为单光子吸收测量法（SPA）、双能X线吸收测量法（DEXA）、定量CT（QCT）和超声（USA）等方法，从检查部位上可分为跟骨、前臂和全身多部位等几种系列。
目前从检测的准确性、权威性上来看，双能X线全身骨密度仪以其穿透力强、精确度高、对人体危害小而被视为骨质疏松检测的最值得推广的检测设备。
1. 常用骨密度仪的技术特点目前骨密度测定仪主要有光子吸收法，定量超声法，X线吸收法和定量CT测定法等类型，其原理和技术特点如下：光子吸收法测定骨密度装置是利用核素产生的单光子或双光子能量r射线作为放射源，其对软组织和骨质有不同的穿透力，经过放射源和探测器平行移动，探测晶体进行检测计数，计算机分析处理得到BMC 和BMD。
超声骨密度仪是利用超声波穿过身体组织时发生衰减，衰减量与组织特性有关，骨内传播速度取决于骨的弹性模型和骨密度的特性[2]。
超声换能器从跟骨的一侧向另一侧发射超声波，通过传导速度和振幅衰减定量检测骨矿含量和骨结构及强度，特点是无创，无辐射和便携方便，用声速SOS和宽频超声衰减BUA综合出定量超声指数QUI并评估BMD。
使用X线吸收法的有单能X线和双能X线骨密度仪，以及定量CT装置，其原理基于X 线穿透人体骨组织时，对于不同骨矿含量组织X线吸收量的不同，通过计算机将穿透骨组织的 X线强度转换为骨矿含量数值。
双能X线骨密度仪参数1、原装进口双能X线骨密度仪；*2、测量部位:左右前臂（尺骨、桡骨），前臂1/3（桡骨、尺骨）可移动调整部位，跟骨；3、扫描方式：锥束形扫描；*4、测量时间：≤ 5秒；5、功率：≤30W；6、高能X线管电压：80KV；7、低能X线管电压：55KV；8、管电流：≤0.5mA；*9、探测器：数字DR探测器；10、扫描面积：100mm*100mm；*11、成像分辨率：0.2*0.2mm像素；数字DR成像技术，获得图像更清晰，图像处理更快速；12、精确度：﹤1％（以QC校准为基础）自动质控功能；13、质量控制：有校准模块提供日常质量控制和校准；*14、测量范围：儿童青少年0-20岁；成人20-100岁；*15、数据库：具有亚洲人及中国人数据库；（可选白人，黑人等其他数据库）16、辐射泄露量：1米处小于0.005mSv/h(机器外延无射线辐射)无需额外防护*16、移动性：移动方便，配置升降架（可满足双部位测量使用）19、软件系统功能19.1操作软件支持数据导出EXCEL功能，方便用户统计和分析；*19.2ROI（感兴趣区）自动识别技术，可手动自由调整图像中的测量区域，并迅速得出选中区域的骨密度值。
操作简易便捷、提高测量精准性。
19.3 儿童骨密度测量软件*19.4 儿童骨龄分析评测软件（可选）*19.5 彩色图文报告输出（医院信息、个人资料、图示说明、结果显示及医生建议等）,用曲线反应受检者长期骨质变化趋势；（前臂跟骨双部位显示）20、测量结果：T值、Z值、BMC、BMD（g/cm2）*23、支持DICOM3.0标准接口，体检软件接口程序，具有PACS功能；24、工作电压：AC 100V～240V，50/60Hz25、其它要求：25.1售后服务：质保期：至少18个月。
质保期内的维修费用全免；质保期后的维修只收取零配件费（不含交通、住宿、出差补贴等费用）。
接维修通知4小时到场处理。
生产厂家需出示承诺书：设备如出现故障，必须先到场检查并报价，先维修该设备能正常使用后再付款。

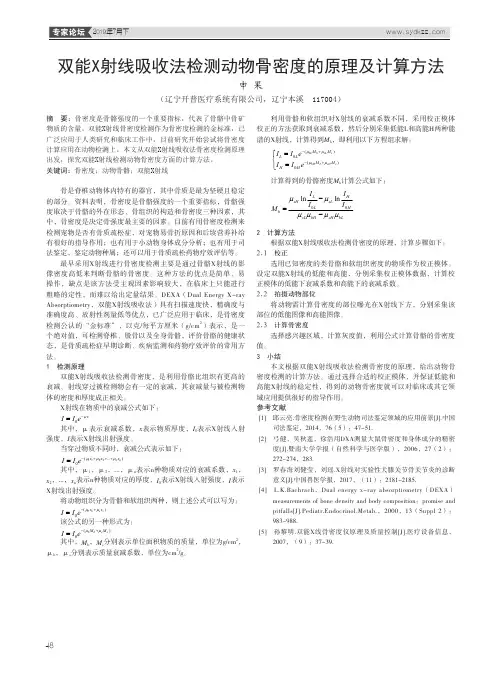

48摘 要：骨密度是骨骼强度的一个重要指标，代表了骨骼中骨矿物质的含量。
双能X射线骨密度检测作为骨密度检测的金标准，已广泛应用于人类研究和临床工作中，目前研究开始尝试将骨密度计算应用在动物检测上。
本文从双能X射线吸收法骨密度检测原理出发，探究双能X射线检测动物骨密度方面的计算方法。
关键词：骨密度；动物骨骼；双能X射线骨是脊椎动物体内特有的器官，其中骨质是最为坚硬且稳定的部分。
资料表明，骨密度是骨骼强度的一个重要指标，骨骼强度取决于骨骼的外在形态、骨组织的构造和骨密度三种因素，其中，骨密度是决定骨强度最主要的因素。
目前有用骨密度检测来检测宠物是否有骨质疏松症，对宠物易骨折原因和后续营养补给有很好的指导作用；也有用于小动物身体成分分析；也有用于司法鉴定，鉴定动物种属；还可以用于骨质疏松药物疗效评估等。
最早采用X射线进行骨密度检测主要是通过骨骼X射线的影像密度高低来判断骨骼的骨密度。
这种方法的优点是简单、易操作，缺点是该方法受主观因素影响较大，在临床上只能进行粗略的定性，而难以给出定量结果。
DEXA（Dual Energy X-ray Absorptiometry，双能X射线吸收法）具有扫描速度快，精确度与准确度高、放射性剂量低等优点，已广泛应用于临床，是骨密度检测公认的“金标准”，以克/每平方厘米（g/cm 2）表示，是一个绝对值，可检测脊椎、股骨以及全身骨骼，评价骨骼的健康状态，是骨质疏松症早期诊断、疾病监测和药物疗效评价的常用方法。
1 检测原理双能X射线吸收法检测骨密度，是利用骨骼比组织有更高的衰减。
射线穿过被检测物会有一定的衰减，其衰减量与被检测物体的密度和厚度成正相关。
X射线在物质中的衰减公式如下：：0x I I e μ-=衰减系数，表示物质厚度，0I 表示X 射线入射强度，I 表示X 射线出同时，衰减公式表示如下：1122(...)0n nx x x I I e μμμ-+++=...,n μ表示n 种物质对应的衰减系数，12,,...,x x x 表示n 种物质对应的厚线入射强度，表示X 射线出射强度。
