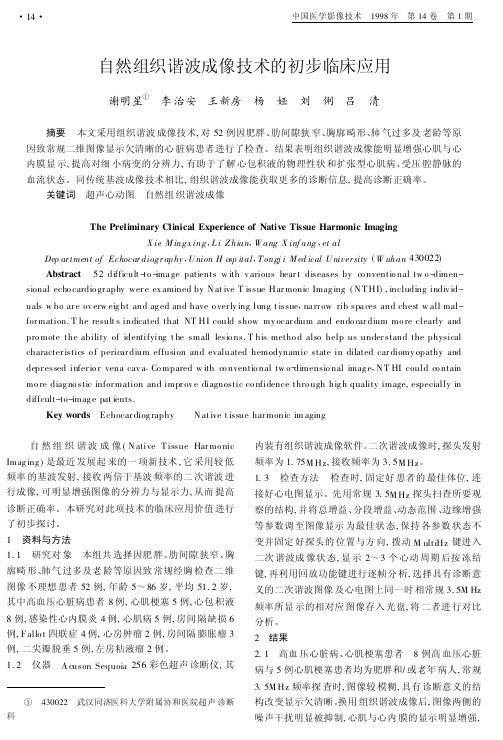

430022 武汉同济医科大学附属协和医院超声诊断科自然组织谐波成像技术的初步临床应用谢明星 李治安 王新房 杨 娅 刘 俐 吕 清摘要 本文采用组织谐波成像技术,对52例因肥胖、肋间隙狭窄、胸廓畸形、肺气过多及老龄等原因致常规二维图像显示欠清晰的心脏病患者进行了检查。
结果表明组织谐波成像能明显增强心肌与心内膜显示,提高对细小病变的分辨力,有助于了解心包积液的物理性状和扩张型心肌病、受压腔静脉的血流状态。
同传统基波成像技术相比,组织谐波成像能获取更多的诊断信息,提高诊断正确率。
关键词 超声心动图 自然组织谐波成像The Preliminary Clinical Experience of Native Tissue Harmonic ImagingX ie M ingx ing ,L i Zhian ,W ang X inf ang ,et alDep ar tment of Echocar diogr ap hy ,U nion H osp ital ,T ongj i M ed ical U niver sity (W uhan 430022)Abstract 52difficult -to -ima ge patients w ith v arious hear t diseases by co nventio nal tw o -dimen-sional echo cardio gr aphy wer e ex amined by N at ive T issue Har monic Imag ing (N T HI),including indiv id-uals w ho ar e ov erw eig ht and ag ed and have o ver ly ing lung t issue ,na rr ow rib spa ces and chest w all mal-for mation.T he result s indicated that NT HI could show my ocar dium and endo car dium mo re clearly and pro mote the ability of identifying t he small lesio ns.T his metho d also help us under stand the physical character istics o f pericar dium effusion and evaluated hemodynamic state in dilated car diomy opathy and depr essed infer io r vena cav a .Co mpared w ith co nventio nal tw o -dimensio nal imag e ,N T HI could co ntain mo re diag no stic infor mation and impr ov e diagnostic co nfidence thro ugh hig h quality image,especially in diffcult-to-imag e pat ients.Key words Echocar diog raphy N at ive t issue har monic im aging 自然组织谐波成像(N ative T issue Har mo nic Imag ing )是最近发展起来的一项新技术,它采用较低频率的基波发射,接收两倍于基波频率的二次谐波进行成像,可明显增强图像的分辨力与显示力,从而提高诊断正确率。
简述超声组织谐波影像特点
超声组织谐波影像是一种无创伤、安全、便捷的医学影像技术，可以在不干扰患者正常生活情况下进行检查。
它是将高频超声信号发射到被检测物体，然后根据被检测物体上反射出来的超声信号绘制图像，从而实现对组织结构和功能的诊断。
超声组织谐波影像的特点有以下几点：
一、显示更加真实：超声组织谐波影像具有更高的分辨率，比其他超声影像技术有更好的显示效果，可以更加清晰地显示出组织结构和功能，使医生在进行检查时更加准确。
二、快速实时显示：超声组织谐波影像可以快速实时显示图像，可以直接看到病变组织的表现，使医生能够更加精准的诊断患者的病情。
三、安全性强：超声组织谐波影像是一种无创伤的检查方法，不会对患者的身体造成任何伤害，可以保证患者的安全。
四、成本低：超声组织谐波影像的成本比其他影像技术要低得多，因此它受到越来越多人的欢迎。
五、应用广泛：超声组织谐波影像可以应用于多种身体组织和部位，可以检查甲状腺、乳腺、肝脏、肾脏、心脏等，可以发现早期病变，为临床治疗提供参考。
超声组织谐波影像是一种无创伤、安全、显示更加真实、可以快速实时显示图像、成本低、应用广泛的影像技术，是当前发展最为迅速的影像技术之一。
它的发展将为临床提供大量有价值的信息，为临床治疗提供参考，更好的改善患者的生活质量。
超声斑点抑制成像联合组织谐波成像在乳腺病变中的应用目的探讨高频超声斑点抑制成像（SRI）联合组织谐波成像（THI）技术在乳腺病变诊疗中的应用价值。
方法选择2011年6月～2012年12月本院门诊及住院患者中二维基波成像+SRI不满意的患者90例，联合THI超声检查，观察乳腺病变的内部及周边回声，测量血流相关参数，判断乳腺病变的性质及程度，分析乳腺肿块的声像图特征。
结果超声SRI联合THI较二维基波成像+SRI更能清晰显示病变的边界（95.6% vs 83.3%，P＜0.01），但两者在清晰显示内部回声（88.9% vs 86.7%）方面比较，差异无统计学意义（P>0.05）。
结论SRI联合THI技术能精确区分组织边界，提高对比差异及空间分辨力，使超声图像更接近于解剖结构，有利于乳腺病变的特征显示。
标签：乳腺病变；超声检查；斑点抑制成像；组织谐波成像斑点抑制成像（speckle reduction imaging，SRI）、组织谐波成像（tissue harmonic imaging，THI）是中高档彩色多普勒诊断仪中普遍配备的成像技术，虽然不同厂家专利名称不一，但原理相似。
本院在日常工作中在二维基波成像（fundamental imaging，FI）的基础上加用SRI技术能完成多数乳腺超声检查，但还是存在不足，需要进一步联合使用THI技术以提高乳腺病变与周边组织对比分辨力，以便观察肿块周边及内部回声。
因此，本研究探讨了超声SRI联合THI技术在乳腺病变超声检查中的应用价值，现报道如下。
1 资料与方法1.1 一般资料选择2011年6月～2012年12月本院门诊和住院患者中二维FI+SRI不满意的患者90例，全部为女性，年龄21～78岁。
90例患者中，经手术病理证实者76例，其中，50例为恶性病变，26例为良性病变；其余14例超声检查为乳腺良性病变，进行随访观察。
1.2 仪器与方法采用GE V730 Expert型彩色多普勒超声诊断仪，探头频率7～12 MHz，配置SRI、THI技术。
