2019年整理地下车库标准设计资料

地下车库基本设计规范地下车库是一种常见的停车设施，为了确保其安全、便捷和舒适性，以下是地下车库基本设计规范的相关要求。

一、地下车库布局与尺寸1.通行道路宽度应符合消防车辆的需求，不得小于6米，同时考虑车辆之间的安全距离。

2.车位尺寸一般按照标准轿车的需求设计，长度不小于5米，宽度不小于2.5米。

3.配置足够数量的直接进入和退出车库的坡道、斜坡和平台，以便车辆顺利进出。

二、入口与出口设计1.地下车库的入口应设置在主要道路或交通枢纽附近，方便车辆进入。

2.设计合理的入口宽度，同时考虑车辆之间的安全距离。

3.出口应设计为单向通行，以确保车辆能顺利离开车库。

4.入口和出口应设置清晰的导向标志和指示灯，以提醒驾驶员。

三、照明和通风1.车库应有充足的照明设施，确保驾驶员能够清晰地看到道路、车位和其他车辆。

2.照明设施应采用防爆、防水和防腐蚀的材料，并具备节能功能。

3.车库应配备良好的通风系统，排除废气和车辆尾气，确保空气质量良好。

四、防火设施1.车库应设置消防设备，如消防栓、灭火器等，以便在火灾发生时能及时应对。

2.地下车库的设计应考虑消防车辆的进入，以便进行灭火和救援工作。

五、安全设施1.车库应配备监控系统，监测车辆和人员的动态，确保安全。

2.为了方便应对紧急情况，车库应设置报警设备和安全出口。

六、排水系统1.地下车库应设置合理的排水系统，确保雨水和洪水能够顺利排出。

2.排水设施应具备防腐蚀和防塌陷的特点，以确保长期使用的稳定性。

七、易于维护和保养1.地下车库的设计应考虑维护和保养的便利性，如设立检修通道、维修设备等。

2.各种设施和设备应定期检修和保养，确保其正常运行。

总之，地下车库的基本设计规范包括布局与尺寸、入口与出口设计、照明和通风、防火设施、安全设施、排水系统以及易于维护和保养。

只有满足这些规范要求，才能确保地下车库的安全性、可用性和舒适性。

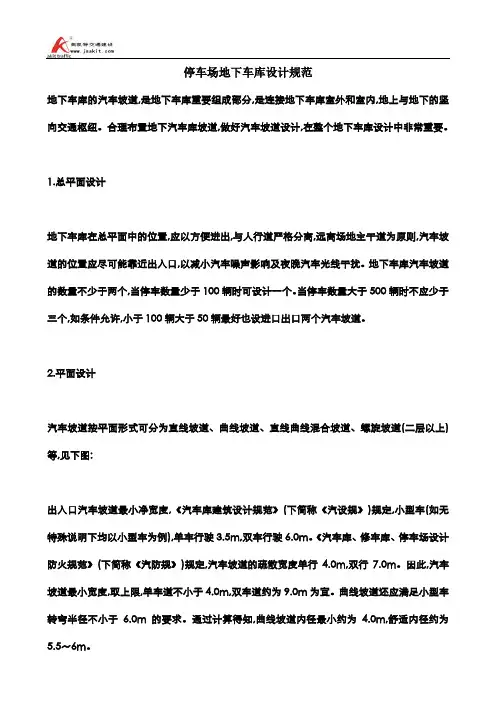

停车场地下车库设计规范地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。

合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中非常重要。

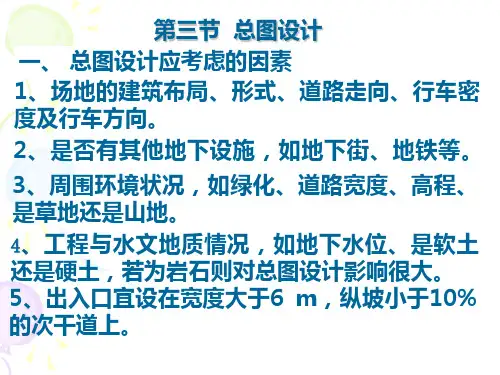

1.总平面设计地下车库在总平面中的位置,应以方便进出,与人行道严格分离,远离场地主干道为原则,汽车坡道的位置应尽可能靠近出入口,以减小汽车噪声影响及夜晚汽车光线干扰。

地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计一个。

当停车数量大于500辆时不应少于三个,如条件允许,小于100辆大于50辆最好也设进口出口两个汽车坡道。

2.平面设计汽车坡道按平面形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(二层以上)等,见下图:出入口汽车坡道最小净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,小型车(如无特殊说明下均以小型车为例),单车行驶3.5m,双车行驶6.0m。

《汽车库、修车库、停车场设计防火规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单行4.0m,双行7.0m。

因此,汽车坡道最小宽度,取上限,单车道不小于4.0m,双车道约为9.0m为宜。

曲线坡道还应满足小型车转弯半径不小于6.0m的要求。

通过计算得知,曲线坡道内径最小约为4.0m,舒适内径约为5.5～6m。

平面设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采用直线坡道,少采用曲线坡道。

混合坡道中,直线和曲线相接部分一定要是相切的关系,不应有折线。

3.剖面设计小型车汽车坡道的最大坡度《汽设规》规定,直线坡道15%(1:6.67),曲线坡道12%(1:8.33)。

当汽车坡道的纵向坡度大于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。

缓坡直线坡段水平长度不应小于3.6m,曲线坡段水平长度不应小于2.4m,且曲线半径不应小于20m。

大于10%的坡道设缓坡,是为了防止汽车的车头、车尾和车底擦地。

缓坡坡度一定要保证是与它相连接的正常坡度的1/2(6%～7.5%),而不是其它值。

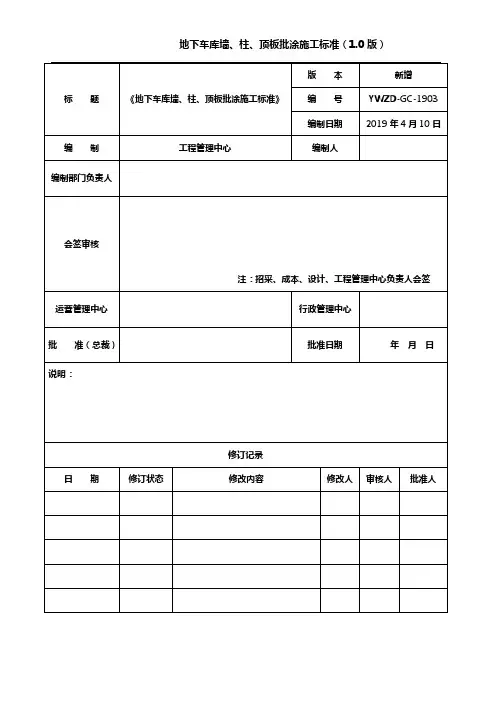

1.目的为规范地下车库墙、柱、梁、板批涂施工工艺，形成公司统一标准做法，提升地库整体观感质量，特制订此标准。

2.范围置业有限公司（含城市公司）开发的所有项目。

3.质量标准3.1地下车库及主楼地下室结构实测实量标准：10 房间开间进深尺寸允许偏差[-7,7]mm 卷尺检查在1米控制线处测量11 房间净高允许偏差[-10,10]mm 卷尺或测距仪阴角300处和房间对角线交点处（边长3米的中间增加一处，4米以上的增加两处，边长为房间净长尺寸）。

12 房间对角线尺寸允许偏差±20mm 卷尺13 电梯井井筒长、宽对定位中心线允许偏差[0,15]mm经纬仪、卷尺检查车库结构质量如下图：3.2墙、柱、梁、板批涂实测实量标准序号检查项目标准检查方法测量位置1 立面垂直度允许偏差3mm 用垂直检测尺检查墙、柱阴阳角处或阴阳角外200mm处，中间每隔3米检查一处，并做好检查位置标记(长度大于3米的不少于3处）。

2 表面平整度允许偏差3mm 用2m靠尺和塞尺检查3 阴阳角方正允许偏差3mm 用检测尺检查4 分格条（缝）直线度允许偏差3mm拉5m线，用钢直尺检查5 墙裙、勒脚上口直线度允许偏差2mm拉5m线，用钢直尺检查3.3墙、柱、梁、板批涂观感质量标准污染严禁污染，如有污染必须采用聚合物砂浆批成规则的几何形状。

允许少量污染，但污染处必须进行除污，不能影响粘结保温板。

箱、盒、预留洞口等细节处理周边规整、平顺、无黑缝，粉刷面层与箱、盒、预留洞套管周边结合紧密。

周边规整、平顺、无黑缝，粉刷面层与箱、盒、预留洞套管周边结合紧密。

开裂、空鼓不允许开裂，每自然间允许一处空鼓且该空鼓面积不应大于400cm2。

不允许开裂，空鼓。

顶板批涂强度顶棚的各涂层之间以及与结构基层之间必须粘结牢固，应无脱层、空鼓，面层应无气泡和裂缝；有防水要求房间顶棚不得有渗漏。

无顶板批涂外观色泽均匀一致，无色差、无污染，翻边宽度一致、顺直，整体平整、接槎平顺，无凸起、凹陷。

汽车库建筑设计规范JGJ100-98主编单位：北京建筑工程学院批准部门：中华人民共和国建设部施行日期：1998年9月1日1 总则1.0.1 为了适应城市建设发展需要，使汽车库建筑设计符合使用、安全、卫生等基本要求，制定本规范。

1.0.2 本规范适用于新建、扩建和改建汽车库建筑设计。

1.0.3 汽车库建筑设计应使用方便、技术先进、安全可靠、经济合理并符合城市交通现代化管理和符合城市环境保护的要求。

1.0.4 汽车库建筑规模宜按汽车类型和容量分为四类并应符合表1.0.4的规定。

表１.０.４汽车库建筑分类规模特大型大型中型小型＜300～500停车数（辆）50＞50051～301注：此分类适用于中、小型车辆的坡道式汽车库及升降机式汽车库，并不适用其他机械式汽车库。

1.0.5 汽车库建筑设计除应符合本规范外，尚应符合国家现行的有关标准的规定。

2 术语2.0.1 汽车库(Garage)停放和储存汽车的建筑物。

2.0.2 汽车最小转弯半径(Minimum turn radius of car)汽车回转时汽车的前轮外侧循圆曲线行走轨迹的半径。

2.0.3 地下汽车库(Underground garage)停车间室内地坪面低于室外地坪面高度超过该层车库净高一半的汽车库。

2.0.4 坡道式汽车库(Ramp garage)汽车库停车楼层之间，汽车沿坡道上、下行驶者为坡道式汽车库。

坡道可以是直线型、曲线型或两者的组合。

2.0.5 敞开式汽车库(Open garage)汽车库内停车楼层每层外墙敞开面积超过该层四周墙体总面积25%的汽车库。

(Transition slope) 缓坡段2.0.6当坡道坡度大时，为了避免汽车在坡道两端擦地面设的缓和线段。

2.0.7 弯道超高(Ramp turn supperelcvation)为了平衡汽车在弯道上行驶所产生的离心力所设置的弯道横向坡度而形成的高差称弯道超高。

2.0.8 机械式汽车库(Mechanical garage)使用机械设备作为运送或运送且停放汽车的汽车库。

▌一、停车位指标停车位的确定为停车场建筑面积进行估算提出一定依据，小型车每车位约30～40㎡。

以上指标均包括--停靠位和车道以及墙、柱等建筑构件面积。

实际工程统计表明，地下停车库平均每车位约37～47㎡，室外停车场平均每车位约27～37㎡。

【案例】恒大停车位尺寸要求中高端/中端楼盘：一个车位保证满足2400mm×5300mm。

高端楼盘：一个车位保证满足2700mm×5700mm（在人行出入口附近考虑5%数量的2700mm ×6000mm车位）。

▌二、防火设计1.防火分区大型高层建筑的地下车库往往规模较大，为了将火势控制在发生范围内，避免向外蔓延，需将地下车库按一定面积划分为防火分区。

《规范》规定地下车库不设自动灭火系统时，其防火分区最大建筑面积为2000㎡，设有自动灭火系统时，其防火分区最大建筑面积可增加一倍，为4000㎡。

各防火分区以防火墙进行分隔，当必须在防火墙上开设门、窗、洞口时，应设置甲级防火门、窗或耐火极限不低于3.00h的防火卷帘。

2.安全疏散《汽车库、修车库、停车场设计防火规范》对地下车库的安全疏散做了如下规定：（1）地下车库人员安全出口应和汽车疏散出口分开设置。

这是因为不论平时还是在火灾情况下，都应做到人、车分流，各行其道，避免造成交通事故，不影响人员的安全疏散。

（2）地下车库的每个防火分区内，其人员安全出口不应少于两个，目的是能够吸效地进行双向疏散。

但若不加区别地多设出口，会增加车库的建筑面积及投资。

因此，符合下列条件之一的可设一个出口。

a.同一时间车库人数不超过25人。

b.IV类汽车库，即停车数不超过50辆的汽车库。

c.当地下车库规模较大，划分为两个以上的防火分区，且相邻防火分区之间的防火墙上设有防火门时，每个防火分区可分别设一个直通室外的安全出口。

（3）地下车库室内疏散楼梯应设置封闭楼梯间，其与室内最远工作点的距离不应超过45m。

当设有自动灭火系统时，其距离不应超过60m。

地下停车场车库设计规范地下停车场车库设计规范地下车库的汽车坡道,是地下车库重要组成部分,是连接地下车库室外和室内,地上与地下的竖向交通枢纽。

合理布置地下汽车库坡道,做好汽车坡道设计,在整个地下车库设计中⾮常重要。

1.总平⾯设计地下车库在总平⾯中的位置,应以⽅便进出,与⼈⾏道严格分离,远离场地主⼲道为原则,汽车坡道的位置应尽可能靠近出⼊⼝,以减⼩汽车噪声影响及夜晚汽车光线⼲扰。

地下车库汽车坡道的数量不少于两个,当停车数量少于100辆时可设计⼀个。

当停车数量⼤于500辆时不应少于三个,如条件允许,⼩于100辆⼤于50辆最好也设进⼝出⼝两个汽车坡道。

2.平⾯设计汽车坡道按平⾯形式可分为直线坡道、曲线坡道、直线曲线混合坡道、螺旋坡道(⼆层以上)等,见下图:出⼊⼝汽车坡道最⼩净宽度,《汽车库建筑设计规范》(下简称《汽设规》)规定,⼩型车(如⽆特殊说明下均以⼩型车为例),单车⾏驶3.5m,双车⾏驶6.0m。

《汽车库、修车库、停车场设计防⽕规范》(下简称《汽防规》)规定,汽车坡道的疏散宽度单⾏4.0m,双⾏7.0m。

因此,汽车坡道最⼩宽度,取上限,单车道不⼩于4.0m,双车道约为9.0m为宜。

曲线坡道还应满⾜⼩型车转弯半径不⼩于6.0m的要求。

通过计算得知,曲线坡道内径最⼩约为4.0m,舒适内径约为5.5～6m。

平⾯设计中因曲线坡道对驾车司机视线有影响,所以应尽量多采⽤直线坡道,少采⽤曲线坡道。

混合坡道中,直线和曲线相接部分⼀定要是相切的关系,不应有折线。

3.剖⾯设计⼩型车汽车坡道的最⼤坡度《汽设规》规定,直线坡道15%(1:6.67),曲线坡道12%(1:8.33)。

当汽车坡道的纵向坡度⼤于10%时,坡道上、下端均应设相当于正常坡道1/2的缓坡。

缓坡直线坡段⽔平长度不应⼩于3.6m,曲线坡段⽔平长度不应⼩于2.4m,且曲线半径不应⼩于20m。

⼤于10%的坡道设缓坡,是为了防⽌汽车的车头、车尾和车底擦地。

缓坡坡度⼀定要保证是与它相连接的正常坡度的1/2(6%～7.5%),⽽不是其它值。

地下车库规范设计及设计标准全套地下车库规范设计的重要性一、对业主的必要性L业主在购买车位的时候可以通过地下车库设计图纸清楚的看到整个停车场的实际面貌，方便更好的选择车位。

如：甲想买车位，可通过图纸很快的找到自己居住的楼栋,在自己楼栋附近选择车位,车位的大小、通道的宽度、车进出的难易程度、以及价格，都一目了然，方便自己依据实际情况选择合适的车位。

且合理的标识导向设计，可以让业主更为方便的找到自己的车位，方便自己停车，快速的找到电梯间楼梯间，方便回家及出门。

2、对于规划合理的地下车库，业主可以一目了然快速进出，清楚地找到停车场出口、消防安全设施、安全出口、设备用房及楼梯电梯厅。

很多停车场就像迷宫一样，若现场交通诱导标识及流向设计不合理很容易迷失方向。

这个情况车主们可能都深有体会。

如果发生紧急情况时有效的减少了我们在停车场停留的时间，也可妥善处理。

二、对开发商的必要性L合理规划的地下车库设计，可根据停车场的实际构造来优化出更多的车位。

我们可以通过现场的测量，规划更多更合理的车位。

如我们可以根据实际情况规划出标准车位、微型车位、无障碍车位、子母车位、豪华车位，既方便不同的车辆使用，又合理的利用了空间。

2、停车场图纸可以清楚的展示车位的摆放，交通流向，诱导标识、交通安全设施安装的位置以及分区色彩的搭配，施工工艺等。

3、开发商可根据停车场图纸的设计方案对某些必要及不必要的安装材料进行安全、合理、有效的增减，从而管控自己的投资成本，大大减少了浪费。

4、对物业而言，可以根据图纸清晰地看到整个停车场的面貌，哪些地方存在的不安全因素，要及时的解决，以便更好的管理。

地下车库的设计标准地下车库除了需要注重交通安全导向设计之外，还需要注重美观性，让行人置身地下车库也能拥有愉悦心情，形成人性化的地下车库空间环境。

创造舒适美观的地下车库空间环境可以通过地坪的处理、墙柱面设计、吊顶、门厅装饰等来实现。

地坪处理L地下出入口坡道地面适合选用防滑耐磨的地坪漆。

地下车库设计标准化目录一：建筑1：车库应满足的停车数要求 2：行车道和停车位的组织 3：坡道组织 4：防火分区及防烟分区 5：与住宅建筑主体连接方式 6：柱网布置7．层高8：覆土厚度9：经济指标（面积）10．标示设计11．排水设计二：结构1：荷载2：柱截面3：梁板结构形式4：基础底板厚度5：顶板折算厚度6：维护结构7：抗拔桩及抗浮锚杆8：基坑支护9：抗震计算10：主要经济指标三：供热与通风排烟1：供热2：通风四：消防喷淋1：消防水量的核算 2：寒冷地区车库 3：消防系统形式的确定 4：设备用房 5：喷头布置要求五：电气1：照明及采光井 2：设备用房本细则是在满足集团精细化设计要求编制的，本着经济性和合理性相结合的原则，编制本规则；一：总则一般住宅小区车库设计以小型车：长（4.8 米）X 宽（1.8 米）X 高（2.0 米）为设计标准尺寸（规范规定），不同的地区有不同的规定。

车辆采用倒进顺出的布置方式，大型车道尽量采用环形车道布置方式。

管线综合应遵循的原则：1：尽量使主风道，靠近车道边侧设置；2：风道宽度尽量控制在1.2 米以内，使风道下面不设喷淋；3：电缆桥架、设备管线尽量与风道平行设置；尽量不要设置在风道下方。

4：各类管线交叉点不要设置在主车道处；第一部分：建筑一：单库应满足的停车数要求单库应满足的停车数要求：满足经济性要求（主要考虑消防要求）。

在符合规划的基础上，单库停车的数量：IV 类为50 辆（约1600 ㎡）III 类为99 辆（约3100 ㎡）II 类为260~270辆（约8000 ㎡）I 类为不小于400 辆（约12000 ㎡）二：行车道及停车带组织1：经济布置车位，垂直行车道双侧布置车位。

行车道宽度为5500~6000m。

以车辆设计车型外廓尺寸（ｍ）为4800（长）X1800（宽）X2000（高）以车辆设计车型外廓尺寸（ｍ）为5000（长）X2000（宽）X2000（高）2：坡道组织北方地区直坡道出入口不宜北向，如采用北向出口，应采用曲线坡道+直坡道形式。
