时序逻辑电路的状态图与状态表分析方法时序逻辑电路是一种在特定时间下根据输入信号的状态而改变输出信号的电路。
对于复杂的时序逻辑电路,为了更好地理解和分析其行为,我们可以使用状态图和状态表这两种分析方法。
一、状态图分析方法状态图是时序逻辑电路的状态及其转换之间关系的图形化表示。
它通常由一个或多个状态框和状态转换线组成。
1. 状态框:状态框代表一个特定的状态,一般用一个圆形或椭圆形表示,内部标识状态的名称。
2. 状态转换线:状态转换线表示状态之间的转换关系,一般用带箭头的直线表示。
箭头指向的状态表示由当前状态经过某个输入信号的改变而转换到的新状态。
绘制状态图的步骤如下:1. 根据时序逻辑电路的功能和要求,确定可能存在的状态数量及其命名。
2. 确定输入信号的类型和数量,并将其标记在状态图中。
3. 分析每个状态与输入信号之间的状态转换关系,并将其用状态转换线表示。
4. 绘制出完整的状态图。
通过观察状态图,我们可以清楚地了解时序逻辑电路的状态之间的转换关系,并可以判断其行为是否符合设计要求。
二、状态表分析方法状态表是一种简洁而直观的分析方法,它是将时序逻辑电路的各个状态及其输入信号和输出信号以表格形式表示出来。
状态表可以清晰地展示电路的状态转换规律。
状态表的组成如下:1. 状态列:表示电路的各个状态。
2. 输入列:表示输入信号的情况。
3. 输出列:表示输出信号的情况。
绘制状态表的步骤如下:1. 确定输入信号及其取值范围,并编写对应的输入列。
2. 确定状态之间的转换关系,并记录在状态表的状态列中。
3. 分析每个状态下的输出信号,并在输出列中进行记录。
通过状态表的分析,我们可以准确地了解每个状态下输入信号和输出信号的对应关系,并可以找出其中的规律,以进一步优化电路的设计和实现。
综上所述,时序逻辑电路的状态图与状态表分析方法是两种常用且有效的分析工具。
通过状态图和状态表的绘制和分析,我们可以更好地理解时序逻辑电路的行为,并能够进行合理的电路设计和调试。

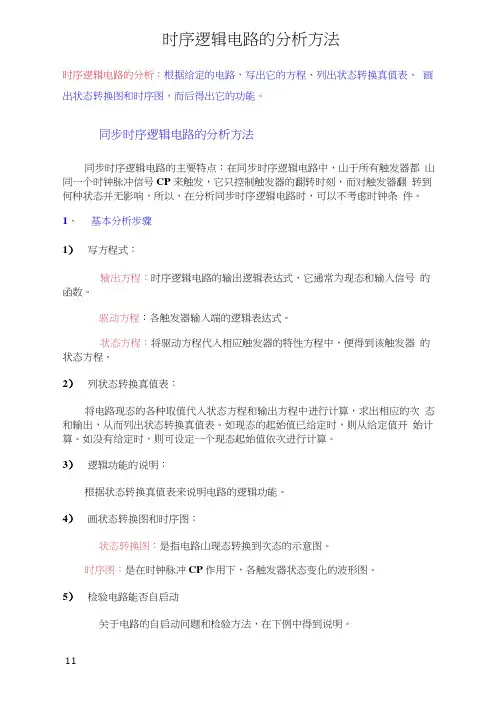

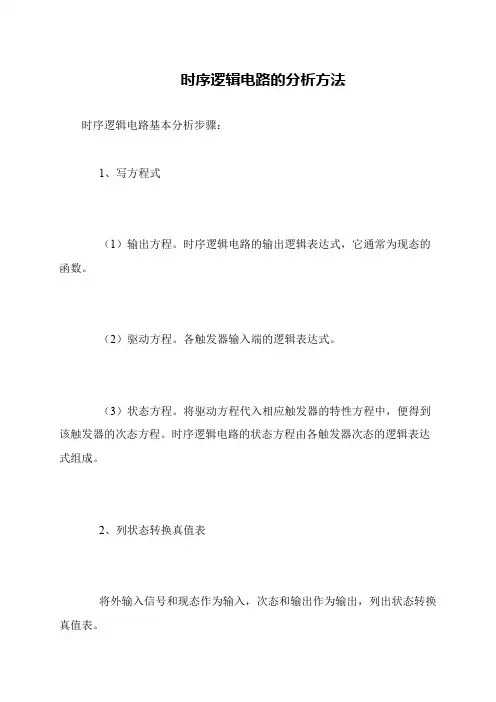

时序逻辑电路的分析方法时序逻辑电路的分析:根据给定的电路,写出它的方程、列出状态转换真值表、画出状态转换图和时序图,而后得出它的功能。
同步时序逻辑电路的分析方法同步时序逻辑电路的主要特点:在同步时序逻辑电路中,山于所有触发器都山同一个时钟脉冲信号CP来触发,它只控制触发器的翻转时刻,而对触发器翻转到何种状态并无影响,所以,在分析同步时序逻辑电路时,可以不考虑时钟条件。
1、基本分析步骤1)写方程式:输出方程:时序逻辑电路的输出逻辑表达式,它通常为现态和输入信号的函数。
驱动方程:各触发器输入端的逻辑表达式。
状态方程:将驱动方程代入相应触发器的特性方程中,便得到该触发器的状态方程。
2)列状态转换真值表:将电路现态的各种取值代入状态方程和输出方程中进行计算,求出相应的次态和输出,从而列出状态转换真值表。
如现态的起始值已给定时,则从给定值开始计算。
如没有给定时,则可设定一个现态起始值依次进行计算。
3)逻辑功能的说明:根据状态转换真值表来说明电路的逻辑功能。
4)画状态转换图和时序图:状态转换图:是指电路山现态转换到次态的示意图。
时序图:是在时钟脉冲CP作用下,各触发器状态变化的波形图。
5)检验电路能否自启动关于电路的自启动问题和检验方法,在下例中得到说明。
11222、 分析举例例、试分析下图所示电路的逻辑功能,并画出状态转换图和时序图。
解:山上图所示电路可看出,时钟脉冲CP 加在每个触发器的时钟脉冲输入 端上。
因此,它是一个同步时序逻辑电路,时钟方程可以不写。
①写方程式:输出方程:Y = Qo 31驱动方程:业=Q^Qa"' %= Qo"芒态方豎 _ ,Q 严1= %囲+%& =1Q?+1Q O -=Q^01小詁0? + %酉=Q 7Q 0-㊉Q「Q^i 二爲 Q?+兀 Q? = Qi'Qo'Q?^ 而 Qf②列状态转换真值表:状态转换真值表的作法是:从第一个现态“000”开始,代入状态方程,得次态为“001”,代入输出方程,得输出为"0” O把得出的次态"001"作为下一轮计算的“现态”,继续计算下一轮的次态值和输出值。

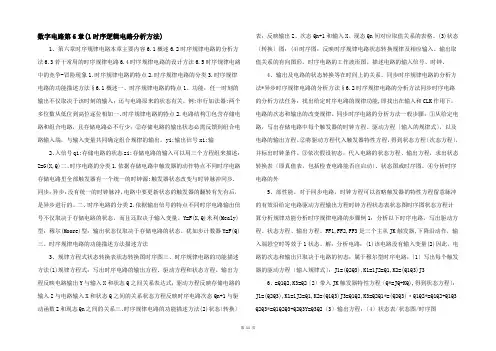

数字电路第6章(1时序逻辑电路分析方法)1、第六章时序规律电路本章主要内容6.1概述6.2时序规律电路的分析方法6.3若干常用的时序规律电路6.4时序规律电路的设计方法6.5时序规律电路中的竞争-冒险现象1.时序规律电路的特点2.时序规律电路的分类3.时序规律电路的功能描述方法§6.1概述一、时序规律电路的特点1、功能:任一时刻的输出不仅取决于该时刻的输入;还与电路原来的状态有关。
例:串行加法器:两个多位数从低位到高位逐位相加一、时序规律电路的特点2.电路结构①包含存储电路和组合电路,且存储电路必不行少;②存储电路的输出状态必需反馈到组合电路输入端,与输入变量共同确定组合规律的输出。
yi:输出信号xi:输2、入信号qi:存储电路的状态zi:存储电路的输入可以用三个方程组来描述:Z=G(X,Q)二、时序电路的分类1.依据存储电路中触发器的动作特点不同时序电路存储电路里全部触发器有一个统一的时钟源;触发器状态改变与时钟脉冲同步.同步:异步:没有统一的时钟脉冲,电路中要更新状态的触发器的翻转有先有后,是异步进行的。
二、时序电路的分类2.依据输出信号的特点不同时序电路输出信号不仅取决于存储电路的状态,而且还取决于输入变量。
Y=F(X,Q)米利(Mealy)型:穆尔(Moore)型:输出状态仅取决于存储电路的状态。
犹如步计数器Y=F(Q)三、时序规律电路的功能描述方法描述方法3、规律方程式状态转换表状态转换图时序图三、时序规律电路的功能描述方法(1)规律方程式:写出时序电路的输出方程、驱动方程和状态方程。
输出方程反映电路输出Y与输入X和状态Q之间关系表达式;驱动方程反映存储电路的输入Z与电路输入X和状态Q之间的关系状态方程反映时序电路次态Qn+1与驱动函数Z和现态Qn之间的关系三、时序规律电路的功能描述方法(2)状态〔转换〕表:反映输出Z、次态Qn+1和输入X、现态Qn间对应取值关系的表格。
(3)状态〔转换〕图:(4)时序图:反映时序规律电路状态转换规律及相应输入、输出取值关系的有向图形。
时序逻辑电路的设计与时序分析方法时序逻辑电路是数字电路中的一种重要类型,用于处理按时间顺序发生的事件。
它在各种电子设备中被广泛应用,例如计算机、通信设备等。
本文将介绍时序逻辑电路的设计原理和常用的时序分析方法。
一、时序逻辑电路的设计原理时序逻辑电路是根据输入信号的状态和时钟信号的边沿来确定输出信号的状态。
它的设计原理包括以下几个方面:1. 状态转移:时序逻辑电路的状态是通过状态转移实现的。
状态转移可以使用触发器实现,触发器是一种存储元件,能够存储和改变信号的状态。
常见的触发器有D触发器、JK触发器等。
2. 时钟信号:时序逻辑电路中的时钟信号是控制状态转移的重要信号。
时钟信号通常为周期性的方波信号,它的上升沿或下降沿触发状态转移操作。
3. 同步与异步:时序逻辑电路可以是同步的或异步的。
同步电路通过时钟信号进行状态转移,多个状态转移操作在同一时钟周期内完成。
异步电路不需要时钟信号,根据输入信号的状态直接进行状态转移。
二、时序分析方法时序分析是对时序逻辑电路的功能和性能进行分析的过程,它可以帮助设计人员检查和验证电路的正确性和可靠性。
以下是几种常用的时序分析方法:1. 序时关系图:序时关系图是一种图形表示方法,它直观地显示了输入信号和输出信号之间的时间关系。
通过分析序时关系图,可以确定电路的特性,例如最小延迟时间、最大延迟时间等。
2. 状态表和状态图:状态表是对时序逻辑电路状态转移过程的描述表格,其中包括当前状态、输入信号和下一个状态的对应关系。
状态图是对状态表的图形化表示,用图形的方式展示状态和状态转移之间的关系。
3. 时钟周期分析:时钟周期分析是对时序逻辑电路的时钟频率和时钟周期进行分析,以确保电路能够在规定的时钟周期内完成状态转移操作。
常用的时钟周期分析方法包括最小周期分析和最大频率分析。
4. 时序仿真:时序仿真是通过计算机模拟时序逻辑电路的行为来验证电路的功能和性能。
通过输入不同的信号序列,可以观察和分析电路的输出响应,以判断电路设计是否正确。

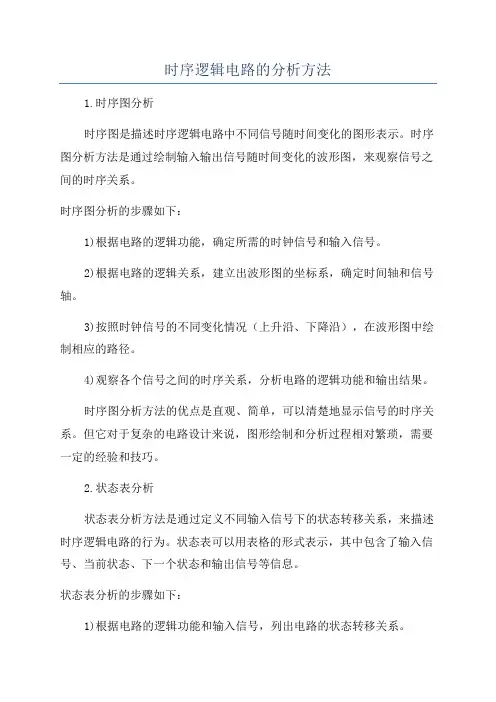

时序逻辑电路的分析方法1.时序图分析时序图是描述时序逻辑电路中不同信号随时间变化的图形表示。
时序图分析方法是通过绘制输入输出信号随时间变化的波形图,来观察信号之间的时序关系。
时序图分析的步骤如下:1)根据电路的逻辑功能,确定所需的时钟信号和输入信号。
2)根据电路的逻辑关系,建立出波形图的坐标系,确定时间轴和信号轴。
3)按照时钟信号的不同变化情况(上升沿、下降沿),在波形图中绘制相应的路径。
4)观察各个信号之间的时序关系,分析电路的逻辑功能和输出结果。
时序图分析方法的优点是直观、简单,可以清楚地显示信号的时序关系。
但它对于复杂的电路设计来说,图形绘制和分析过程相对繁琐,需要一定的经验和技巧。
2.状态表分析状态表分析方法是通过定义不同输入信号下的状态转移关系,来描述时序逻辑电路的行为。
状态表可以用表格的形式表示,其中包含了输入信号、当前状态、下一个状态和输出信号等信息。
状态表分析的步骤如下:1)根据电路的逻辑功能和输入信号,列出电路的状态转移关系。
2)构建状态表,定义不同输入信号下的状态转移关系和输出信号。
3)根据状态表,逐步推导出电路的状态转移路径和输出结果。
状态表分析方法的优点是逻辑严谨、结构清晰,适用于对于复杂的状态转移关系进行分析和设计。
但它对于大规模的电路设计来说,状态表会非常庞大,而且容易出现错误,需要仔细的计算和推导。
3.状态图分析状态图分析方法是通过绘制状态转移图,来描述时序逻辑电路中状态之间的转移关系。
状态图是由状态、输入信号、输出信号和状态转移路径等构成。
状态图分析的步骤如下:1)根据电路的逻辑功能和输入信号,确定电路的状态和状态转移关系。
2)构建状态图,按照状态的转移路径和输入信号绘制状态图。
3)根据状态图,分析电路的逻辑功能和输出结果。
状态图分析方法的优点是直观、清晰,可以清楚地描述状态之间的转移关系。
它可以帮助设计者对于电路的状态转移关系进行分析和调试。
但状态图也会随着电路规模的增大而变得复杂,需要仔细分析和理解。
时序逻辑电路的描述与分析方法
时序规律电路任一时刻的输出状态不仅取决于当时的输入信号,还与电路原来的状态有关,即时序规律电路具有“记忆”的功能。
因而时序规律电路中必需含有记忆力量的存储器件,最常用的是触发器。
时序规律电路可用下列3个方程组来描述,即
(驱动方程)(状态方程)(输出方程) 分析时序规律电路也就是找出该时序规律电路的规律功能,即找出时序规律电路的状态和输出变量在输入变量和时钟信号作用下的变化规律。
因此,只要写出时序规律电路的这3组方程,它的规律功能也就描述清晰了。
但是用3组方程描述电路的规律功能特别不直观,不能直接看出电路状态和输出变量的与输入变量和时钟信号之间的对应关系,为了直观地描述时序电路的规律功能,还有其他的表示方法:状态转换表、状态转换图和时序图。
下面结合时序电路的分析,详细介绍这3种时序电路规律功能的描述方法。
分析步骤:
第一步:分析电路结构,写出各触发器的驱动方程。
其次步:将驱动方程代入相应触发器的特性方程,求得各触发器的次态方程,也就是时序规律电路的状态方程。
第三步:依据电路图写出输出方程。
第四步:依据状态方程和输出方程,列出该时序带电路的状态表,画出状态图或时序图。
7.2 时序逻辑电路的分析方法
时序逻辑电路的分析:根据给定的电路,写出它的方程、列出状态转换真值表、画出状态转换图和时序图,而后得出它的功能。
7.2.1同步时序逻辑电路的分析方法
同步时序逻辑电路的主要特点:在同步时序逻辑电路中,由于所有触发器都由同一个时钟脉冲信号CP来触发,它只控制触发器的翻转时刻,而对触发器翻转到何种状态并无影响,所以,在分析同步时序逻辑电路时,可以不考虑时钟条件。
1、基本分析步骤
1)写方程式:
输出方程:时序逻辑电路的输出逻辑表达式,它通常为现态和输入信号的函数。
驱动方程:各触发器输入端的逻辑表达式。
状态方程:将驱动方程代入相应触发器的特性方程中,便得到该触发器的状态方程。
2)列状态转换真值表:
将电路现态的各种取值代入状态方程和输出方程中进行计算,求出相应的次态和输出,从而列出状态转换真值表。
如现态的起始值已给定时,则从给定值开始计算。
如没有给定时,则可设定一个现态起始值依次进行计算。
3)逻辑功能的说明:
根据状态转换真值表来说明电路的逻辑功能。
4)画状态转换图和时序图:
状态转换图:是指电路由现态转换到次态的示意图。
时序图:是在时钟脉冲CP作用下,各触发器状态变化的波形图。
5)检验电路能否自启动
关于电路的自启动问题和检验方法,在下例中得到说明。
2、分析举例
例、试分析下图所示电路的逻辑功能,并画出状态转换图和时序图。
解:由上图所示电路可看出,时钟脉冲CP加在每个触发器的时钟脉冲输入端上。
因此,它是一个同步时序逻辑电路,时钟方程可以不写。
①写方程式:
输出方程:
驱动方程:
状态方程:
②列状态转换真值表:
状态转换真值表的作法是:
从第一个现态“000”开始,代入状态方程,得次态为“001”,代入输出方程,得输出为“0”。
把得出的次态“001”作为下一轮计算的“现态”,继续计算下一轮的次态值和输出值。
依次类推,直到次态值又回到了第一个现态值“000”。
③逻辑功能说明:
电路在输入第6个计数脉冲CP后,返回原来的状态,同时输出端Y输出一个进位脉冲。
因此,上图所示电路为同步六进制计数器。
④画状态转换图和时序图:
状态转换图和时序图如下图所示
状态转换图的圆圈内表示电路的一个状态,即三个触发器的状态,箭头表示电路状态的转换方向。
箭头线上方标注的X/Y为转换条件,X为电路状态转换前输入变量的取值,Y为输出值,由于本例没有输入变量,故X未标数值。
