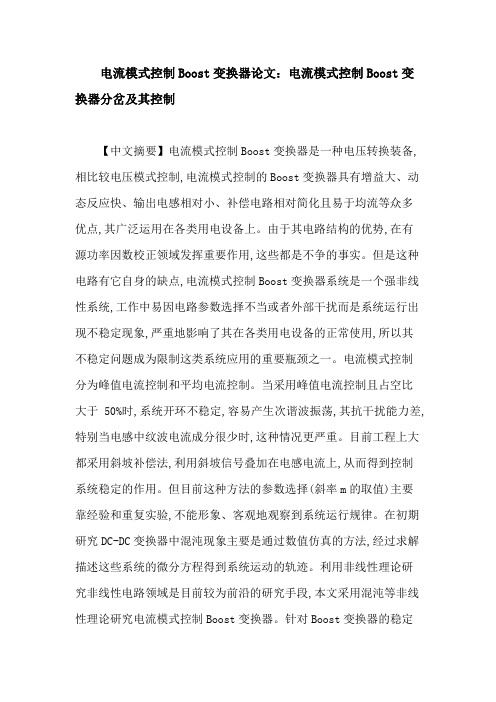

电流模式控制Boost变换器论文：电流模式控制Boost变换器分岔及其控制【中文摘要】电流模式控制Boost变换器是一种电压转换装备,相比较电压模式控制,电流模式控制的Boost变换器具有增益大、动态反应快、输出电感相对小、补偿电路相对简化且易于均流等众多优点,其广泛运用在各类用电设备上。
由于其电路结构的优势,在有源功率因数校正领域发挥重要作用,这些都是不争的事实。
但是这种电路有它自身的缺点,电流模式控制Boost变换器系统是一个强非线性系统,工作中易因电路参数选择不当或者外部干扰而是系统运行出现不稳定现象,严重地影响了其在各类用电设备的正常使用,所以其不稳定问题成为限制这类系统应用的重要瓶颈之一。
电流模式控制分为峰值电流控制和平均电流控制。
当采用峰值电流控制且占空比大于50%时,系统开环不稳定,容易产生次谐波振荡,其抗干扰能力差,特别当电感中纹波电流成分很少时,这种情况更严重。
目前工程上大都采用斜坡补偿法,利用斜坡信号叠加在电感电流上,从而得到控制系统稳定的作用。
但目前这种方法的参数选择(斜率m的取值)主要靠经验和重复实验,不能形象、客观地观察到系统运行规律。
在初期研究DC-DC变换器中混沌现象主要是通过数值仿真的方法,经过求解描述这些系统的微分方程得到系统运动的轨迹。
利用非线性理论研究非线性电路领域是目前较为前沿的研究手段,本文采用混沌等非线性理论研究电流模式控制Boost变换器。
针对Boost变换器的稳定性控制,目前已有很多的控制手段,总体可分为反馈控制和非反馈控制方法,非反馈控制方法的实用性很高,且这一方法比较成熟,目前采用比较多,但其也存在控制效率低、适用面窄、控制精度难以掌握等许多固有的缺陷。
工程上经常采用斜坡控制方法,但目前还是凭靠经验,不断地调整控制参数,这样大大增加了设计的工作量以及操作难度,因此限制了这一方法的推广应用。
本文将采用非反馈控制方法,分析研究电流模式控制Boost变换器在扰动强度及扰动相位共同作用下的系统二维分岔图,使我们更容易地观察以及总结到在两者控制下的电流模式控制Boost变换器系统的运行规律,从而便于工程人员在了解系统运行规律的前提下选择更精确的控制参数,减少设计过程的工程量以及操作难度。

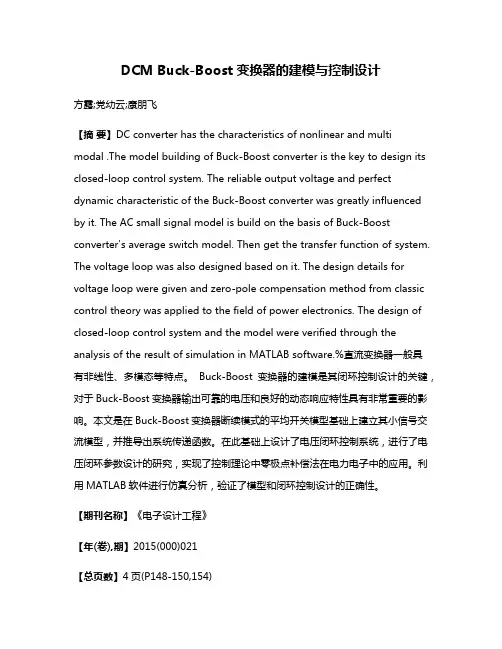

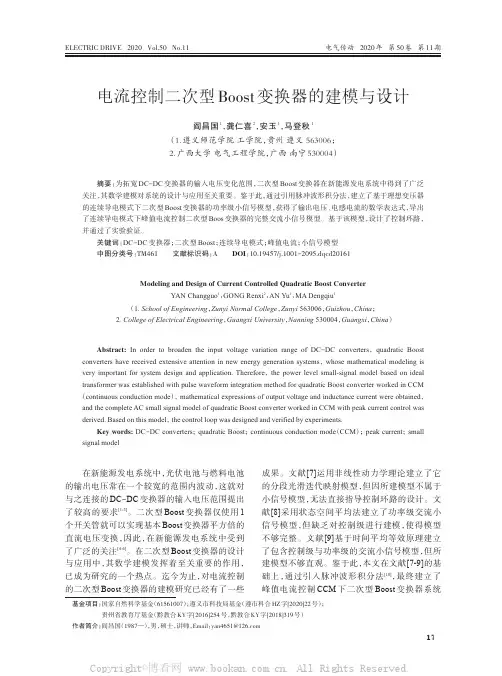

DCM Buck-Boost变换器的建模与控制设计方露;党幼云;康朋飞【摘要】DC converter has the characteristics of nonlinear and multimodal .The model building of Buck-Boost converter is the key to design its closed-loop control system. The reliable output voltage and perfect dynamic characteristic of the Buck-Boost converter was greatly influenced by it. The AC small signal model is build on the basis of Buck-Boost converter's average switch model. Then get the transfer function of system. The voltage loop was also designed based on it. The design details for voltage loop were given and zero-pole compensation method from classic control theory was applied to the field of power electronics. The design of closed-loop control system and the model were verified through the analysis of the result of simulation in MATLAB software.%直流变换器一般具有非线性、多模态等特点。
Buck_Boost变换器的设计及仿真Buck-Boost变换器是一种可以在同一电路内同时实现升压和降压的变换器。
这种变换器可以用于多种不同的应用，主要用于对电压进行放大和缩小，以达到正确的电压水平。
它总是能够将输入电压提高到所需的输出电压。
在本文中，将介绍Buck-Boost变换器的设计及其功能仿真工作。
Buck-Boost变换器的主要部件包括电感器，可变阻器，开关，振荡器和控制器。
电感器的设计是为了提供电流，形成负反馈环。
可变阻器的设计可以改变电路的过载，从而实现电流的调整。
开关的设计是为了实现升压和降压，允许电感器和可变阻器之间的能量交换。
振荡器的设计是为了控制电路内部的电流，以保证开关的实时响应。
通过控制器，可以实现输入和输出电压之间的转换，从而达到预期的电压水平。
为了对Buck-Boost变换器进行仿真，先进行输入，输出和负载之间的建模。
输入模型包括输入电压和要求的输出电压，其中输入电压可以在建模中任意调整。
负载建模通常是一个电阻和一个电容的组合。
输出模型则定义了电路的输出功率和输出电压水平。
接下来，可以对电感器和可变阻器进行建模。
由于电感器是一个电流源，故其建模需要考虑电流大小和电压偏移。
可变阻器建模则需要考虑其阻值和电压偏移。
最后，可以利用仿真软件进行仿真，探究Buck-Boost变换器的性能。
可以仿真该电路的输入和输出电压以及电流，从而分析改变输入电压对系统的影响。
此外，还可以分析负载的影响，比如负载变大时电路的输出能力会怎样受到影响。
这些仿真结果都能为设计者提供宝贵的启发，为确保电路的正常工作奠定基础。
Buck-Boost变化器是一种功能强大的电路，可以改变输入电压并生成预期的输出电压水平。
本文介绍了其设计原理和仿真过程，为设计者提供了宝贵的参考。
未来的研究将会探究更多的变换器类型，继续提高电路的性能和功效。

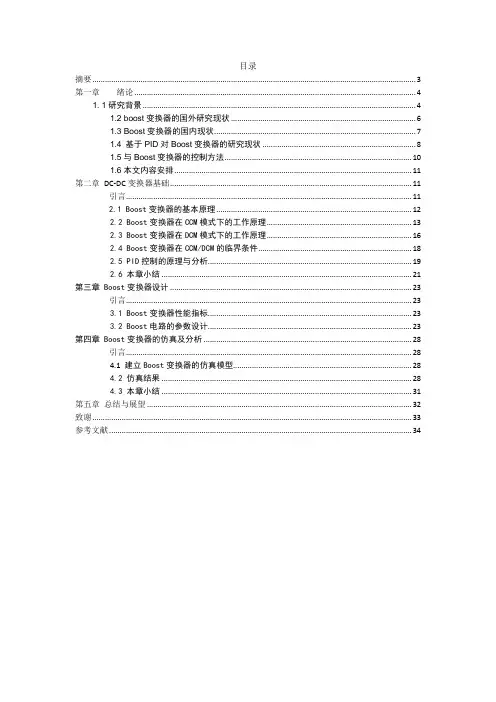

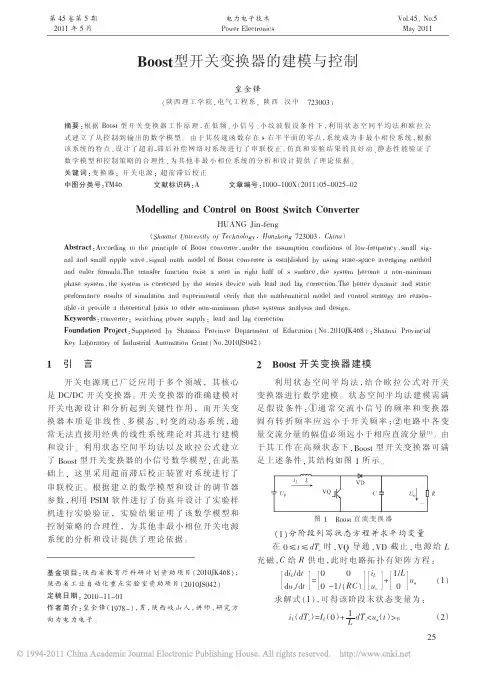

目录摘要 (3)第一章绪论 (4)1. 1研究背景 (4)1.2 boost变换器的国外研究现状 (6)1.3 Boost变换器的国内现状 (7)1.4 基于PID对Boost变换器的研究现状 (8)1.5与Boost变换器的控制方法 (10)1.6本文内容安排 (11)第二章DC-DC变换器基础 (11)引言 (11)2.1 Boost变换器的基本原理 (12)2.2 Boost变换器在CCM模式下的工作原理 (13)2.3 Boost变换器在DCM模式下的工作原理 (16)2.4 Boost变换器在CCM/DCM的临界条件 (18)2.5 PID控制的原理与分析 (19)2.6 本章小结 (21)第三章 Boost变换器设计 (23)引言 (23)3.1 Boost变换器性能指标 (23)3.2 Boost电路的参数设计 (23)第四章 Boost变换器的仿真及分析 (28)引言 (28)4.1 建立Boost变换器的仿真模型 (28)4.2 仿真结果 (28)4.3 本章小结 (31)第五章总结与展望 (32)致谢 (33)参考文献 (34)摘要科技在不断地发展，人们的生活水平也在不断地提高，人们的生活已经离不开电子产品。
所以对电源的性能要求也是越来越高。
但是能源危机也时日益严重。
为了解决这一问题，可再生的能源正在不断地发展与利用。
但是，在可以再生的能源中，输出的电压一般都会比较低，大约在20V-50V之间。
而我们用的电压则时在220V左右。
为了解决这一问题，就不得不用到升压变换器。
因此，对Boost 变换器的设计与分析是必不可少的。
本文主要是基于线性PID控制来进行对Boost DC-DC变换器的分析与设计。
通过设计Boost电路的参数，以及对PID的参数进行整定，并用MATLAB进行系统仿真。
从而验证PID控制对Boost变换器设计的可行性。
关键词： Boost变换器， PID控制， MATLAB仿真AbstractWith the continuous development of science and technology, people's living standards are also constantly improving, people's lives have been inseparable from electronic products. Therefore, the performance requirements of power supply are also getting higher and higher. But the energy crisis is getting worse. In order to solve this problem, renewable energy is constantly developing and utilizing. However, in renewable energy sources, the output voltage is generally low, about 20V-50V. The voltage we use is about 220V. In order to solve this problem, boost converter has to be used. Therefore, the design and analysis of Boost converter is indispensable.This paper mainly analyses and designs Boost DC-DC converter based on linear PID control. By designing the parameters of Boost circuit and setting the parameters of PID, the system simulation is carried out with MATLAB. The feasibility of the design of Boost converter based on PID control is verified.Key words: Boost converter, PID control, MATLAB simulation第一章绪论1. 1研究背景现如今，中国经济正在不断蓬勃发展，人们的生活质量与日俱增，在此背景下，多样化科学技术应运而生，使得各种不可再生资源的消耗急剧的增加，关于环境问题日益严重。
概要» 2•设计要求• 2.LC参数的设计» 3•小信号模型的建立拿4.串联超前滞后补偿网络的设计♦ PSIM中对电路波形的仿真oost变换器电路参数设计要求♦ 1. 1技术指标*输入电压：V=500v 输出电压：V= 700v*开关频率：50kHz«额定功率：10.5kw亿”2 G •心心Boost 变换器系统电路图结构Boost 变换器的负反馈控制系统传递函数图其中4(、为占空比至输出的传递函数,6(•为PWM 脉宽调制器的传递函数. 表希反備通路的传递函数， 为补偿网络的传递函数。
其中 为未加补偿网络时的回路增益函数，称之为原始回路增益函数Q3为待设计的补偿网络函数LC 参数的选取*田已知可得：输岀额定电流:/<)= A =j°lr 10 =i54% --* 占空比：D=1-^ =2.857 &严伫= 46.6670 ♦求解临界电感 ° *♦当变换器工作在临界状态时，其电感电流波形如图所示:V -匕VV」_■- 7)7；=』(1 一 /刀 7； =2/° = 2」LLRI =匕 Q(1 — OF c _ ~~27^.计算得 Q= 0.068mH 选取 厶竝选L=0.08mH电容值的选取•二极管关闭时，电容向负载提供直流电流,7(X)*田此，得出临界电感值如下:•二极管开通，同时向电容以及负载提供 ・电流，电容充放电荷量相同。
AV =也==比。
7,° C C RC取纹波z\V ；)vl2V •临界电容由公式得1)X1。
A X AV0,2857x1550x10*12= 7」“F•在此选U >£・C = 9pF2Boost 变涣殊临界状态电感电流波形• Boost变换器的平均开关网络模型首先对开关元件的电压或电流变星在一个开关周期内求平均.得到等效的平均参数电路。
从而消除了开关波纹的影响，但此时仍然是一个非线性电路，这样的电路由于同时包含了直流分量与交流分量的作用, 成为大信号等效电路:其次将各平均变量表达为对应的直流分量与交流小信号分量之和，消去直流分量后即可得到只含有小倍号分量的表达式，达到分离小佶号的目的；最后对只含小信号分量的表达式作线性化处理，从而将非线性系统在直流工作点附近近似为线性系统.为线性系统的各种分析与设计方法的应用做好准备"开关周期平均算子的定义:1 r $乜<x(t) >T s = —[ X{T\1T_ |•式中・X (『是DC/DC 变换器中某电®：7；为开关周期。
1 概述直流-直流变流电路的功能是将直流电变为另一固定电压或可调电压的直流电，包括直接直流变流电路和间接直流变流电路。
其中，直接直流变流电路又叫斩波电路，它包括降压斩波电路（Buck Chopper）、升压斩波电路（Boost Chopper)、升降压斩波电路（Buck/Boost）、Cuk斩波电路、Sepic斩波电路和Zeta斩波电路共六种基本斩波电路。
Buck/Boost升降压斩波电路同时具有Buck斩波电路和Boost斩波电路的特点，能对直流电直接进行降压或者升压变换，应用广泛。
本文将对Buck/Boost升降压斩波电路进行详细的分析。
RVDRVDRVD 2 主电路拓扑和控制方式2.1 Buck/Boost 主电路的构成Buck/Boost 变换器的主电路与Buck 或Boost 变换器所用元器件相同，也由开关管、二极管、电感、电容等构成，如图1所示。
与Buck 和Boost 不同的是电感L 在中间，不在输出端也不在输入端，且输出电压极性与输入电压极性相反。
开关管也采用PWM 控制方式。
Buck/Boost 变换器也由电感电流连续和断续两种工作方式，但在实际应用中，往往要求电流不断续，即电流连续，当电路中电感值足够大时，就能使得电路工作在电流连续的状态下。
因此为了分析方便，现假设电感足够大，则在一个周期内电流连续。
图2-1 Buck/Boost 主电路结构图电流连续时有两个开关模态，即V 导通时的模态1，等效电路见图2（a ）；V 关断时的模态2，等效电路见图2（b ）。
（a ）V 导通（b ）V 关断，VD 续流图2-2 Buck/Boost 不同模态等效电路ttttt2.2 电感电流连续时的工作原理及基本关系电感电流连续工作时的工作主要波形见图2-3。
图2-3电感电流连续时的主要波形为了方便分析，假设电感、电容的值足够大，并且忽略电感的寄生电容。
电感电流连续工作时，Buck/Boost 变换器有V 导通和V 关断两种工作模态。
四开关buck-boost变换器的控制电路及控制方法与流程1. 引言1.1 概述本文旨在探究四开关buck-boost变换器的控制电路及其相应的控制方法与流程。
随着能源需求的增加以及对能源转换效率的要求不断提高，四开关buck-boost变换器作为一种常用的电力转换装置，在工业和研究领域中得到广泛应用。
通过调整输入和输出电压，该变换器可以实现有效而精确的能量转移。
1.2 文章结构本文主要分为五个部分。
引言部分将介绍文章的目的、概述以及文章结构。
之后，第二部分将详细介绍四开关buck-boost变换器的原理，并讨论设计该变换器控制电路时需要考虑的要点。
接着，第三部分将说明控制电路的具体步骤与流程，包括输入电压检测与控制、输出电压调节与控制以及开关管导通和断开策略。
第四部分将描述实验装置并介绍控制电路实验过程，并对实验结果进行详细分析和讨论。
最后，在第五部分中我们将总结文章，并展望未来进一步研究这一领域所可能取得的成果。
1.3 目的本文的目的是为了深入研究四开关buck-boost变换器，探讨其控制电路的设计要点与方法，并提供一个完整的控制流程。
通过实验验证和结果分析，我们希望能够验证本文提出的控制方法在实际应用中的有效性，并为今后相似研究提供参考和指导。
同时，本文也对未来这一领域可进行的进一步研究做出展望，以推动相关技术和理论的发展。
以上是“1. 引言”部分内容，请核对。
2. 四开关buck-boost变换器的控制电路与方法：2.1 原理介绍：四开关buck-boost变换器是一种常用的DC-DC变换器拓扑结构，它具有较高的转换效率和宽范围的输入输出电压能力。
该变换器能够实现输入电压向输出电压的降压和升压功能，并且能够在负载或输入电压波动时保持相对稳定的输出。
2.2 控制电路设计要点：在设计四开关buck-boost变换器的控制电路时，需要考虑以下几个要点：首先是输入输出电压范围：根据应用需求确定所需的输入和输出电压范围，以此来选择合适的元件参数。
