《盾构法施工技术》课件

《盾构法施工技术》课件

盾构法施工的优缺点及应用范围
优点
• 施工速度快 • 对地面影响小 • 适用于多种地质条件
缺点
• 设备投资大 • 维护和管理成本高 • 对环境保护要求严格
应用范围
• 城市地铁和隧道 • 水利工程 • 交通基础设施
盾构法在城市地下工程中的应用实例
地铁工程
盾构法被广泛应用于城市地铁线路 的施工。
道路隧道
盾构法施工的未来发展趋势
1
智能化技术应用
盾构机与人工智能、无人驾驶技术相结合，
可持续发展
2
提高施工效率和安全性。
注重节能减排和资源回收利用，推动盾构法
施工朝着可持续发展方向发展。
3
新材料和设备
研发新型耐磨材料和高效盾构机，提高施工 质量和效率。
2
安全管理
制定详细的安全计划和操作规程，保障施工人员的安全。系统，提高质量和安全管理水平。
盾构法施工中常见问题及处理方法
1 地层突变
采用合适的处理方法，如先导钻孔和注浆加固。
2 地下水渗漏
采取抗渗措施，如喷射混凝土或安装防渗设备。
3 地质灾害风险
进行地质勘探和风险评估，确保施工过程安全。
《盾构法施工技术》PPT 课件
通过本次PPT课件，我们将详细介绍盾构法施工技术，包括定义、作用以及在 城市地下工程中的应用实例。
盾构机的组成和工作原理
组成
盾构机由刀盘、主轴、推进系统、脱泥系统等部件组成。
工作原理
盾构机利用刀盘旋转挖掘，同时推进壁构件，形成地下隧道。
技术创新
现代盾构机与智能化技术相结合，实现自动驾驶和实时监测。
盾构法可以用于道路隧道的建设， 减少对地面交通的干扰。
水利工程

盾构法隧道施工PPT课件

盾构法隧道施工PPT课件

地铁区间隧道工法系列
第4页/共33页
盾构法系列
第5页/共33页
盾构机的 种类
第6页/共33页
土 压 平 衡 盾 构 机 照 片
第7页/共33页
()
第8页/共33页
第9页/共33页
泥水盾构的工作原理
第10页/共33页
1.2土压平衡盾构工作原理
第11页/共33页
1.3盾构机破岩基本原理
滚刀用于破碎硬岩和软土中的较大石块，其破岩原理如 下： 滚刀的刀刃截面为楔形。在推力作用下，滚刀随着刀盘 的转动和自身的旋转而在开挖面上压切产生出沟槽，每 一个刀刃在岩石上压切出一条沟槽。相邻两条沟槽在半 径方向上的差距B即刀尖距，一般在4～12cm之间随岩石 类型而异。在圆周方向上第二个沟槽的刀刃比第一个刀 刃延迟一定的角度。这样，保证了每两个沟槽之间的岩 石具有一个临空面。 在向沟槽施加压力P、P1、P2的时候，如果侧向剪切分 力Q高到足以使槽间岩石破碎时，由于岩石具有的脆性， 槽间的岩石就形成碎块而掉落。
前体
组装 后体 下部
组装 螺旋机
组装 刀盘
组装 后体 上部
第21页/共33页
第22页/共33页
盾构始发示意图
安装 止水 帘幕
盾构 组装
盾构 调试
凿除 洞门
安装 负环 管片
初始 掘进
第23页/共33页
盾构区间掘进示意图
开挖 同步 注浆
出土 安装 管片
倒土 装管片 装沙浆
列车 返回
下一 循环
泥水
电缆隧道
刮刀的切削原理比较简单，刮刀依靠刀盘传来的推力切 入开挖面上的土体，只要刀盘有足够的扭矩驱动，在切 向力的作用下刮刀即可将土体沿着前刀面切除。

盾构法施工技术讲义课件图文并茂(2024)

盾构法施工技术讲义课件图文并茂(2024)
针对复杂地质条件，采用创新性的盾 构施工技术，并进行优化改进，以提 高施工效率和质量。
施工安全与风险控制
阐述盾构法在该复杂地质条件下隧道 工程中的施工安全措施和风险控制方 法。
06
总结与展望
回顾本次课程重点内容
盾构法施工基本原理
盾构法施工流程
介绍了盾构法施工的基本原理，包括盾构 机的构造、推进系统、出土系统等。
利用盾构机上的导向系统，实时监测掘进方向，通过纠偏装置进 行纠偏，确保隧道轴线精度。
管片拼装与防水措施
管片选型与拼装
01
根据设计要求选择合适的管片类型，按照拼装顺序进行拼装，
形成隧道衬砌。
防水措施
02
在管片拼缝处设置橡胶止水带、嵌缝材料等防水措施，确保隧
道防水效果。
管片背后注浆

03
在管片背后进行注浆，填充管片与地层之间的空隙，提高隧道
对未来盾构法施工技术发展的展望
技术创新
随着科技的不断进步，盾构法施工技术将不断创新，例如 研发更高效的盾构机、优化施工流程等，以提高施工效率 和质量。
智能化发展
未来盾构法施工技术将更加注重智能化发展，例如引入人 工智能、大数据等技术，实现自动化施工和智能化管理。
绿色环保
随着环保意识的提高，未来盾构法施工技术将更加注重绿 色环保，例如减少施工噪音、降低能耗等，以实现可持续 发展。
盾构法施工流程与步骤
施工前准备工作
01
02
03
地质勘察
对施工区域进行详细的地 质勘察，了解地层分布、 岩土性质、地下水位等。
设计方案
根据地质勘察结果，制定 盾构机选型、施工参数、 管片设计等方案。
施工场地准备
平整场地、搭建临时设施 、准备施工材料等。

《盾构隧道施工》PPT课件

《盾构隧道施工》PPT课件

2007年9月27日
4
盾构法隧道施工
1 盾构始发
(1) 竖井形状 形状与其深度、大小、挡土墙形式及支撑方式等因素有关。
平面形状 圆形
正多边行 矩形
其他多边形
优缺点比较 内空利用率差，刚性好，适于大深度、大口径 内空利用率差，刚性好，适于大深度、大口径 内空利用率好，成本低，刚性差，适于浅井、小口径 可以把几个井合并成为一个井，节约用地，降低成本
2007年9月27日
盾构出洞
12
盾构法隧道施工
3 盾构掘进
（1）正确使用千斤顶的配置，确保所需的推力和掘进方向 掘进方向是由推力的大小和施加的位置所决定的。须事先
考虑曲线、坡度等来选择千斤顶的个数和位置。在曲线、坡 度、蛇行修正等地方，只用单侧的千斤顶掘进。
（2）保证开挖面的稳定 闭胸式盾构，避免发生过量出土和压力舱内堵塞，要求开
密封垫圈。 ①始发台座 提供组装盾构的场地并支承组装好的盾
构，保证盾构稳定始发。 ②反力设备 主要由反力架和临时组装管片构成，
用来支撑盾尾，提供盾构始发时所需要的顶 进反力。
③入口及密封垫圈 入口是指确保盾构掘进轴线精度，通常
修建内径略大于盾构外径的环形筒状物，即 始发导口。作用是限制盾构机切削摆动。
2007年9月27日
23
盾构法隧道施工
（5）衬砌（管片）防水 ①管片自身的抗渗性和制作精度
上海地铁管片生产质量标准
项目重要性 重要
重要 重要 重要
次要
检验内容 管片宽度
单位 mm
弧弦长
mm
管片厚度
mm
管片抗渗性和强度
管片蜂窝麻面和查漏 %
质量标准 ±1.0
1.0 ±3.0

《盾构法施工技术》课件

《盾构法施工技术》课件

3
盾构机还具有支护功能，通过注浆、安装支撑等 措施，确保隧道施工过程中的稳定性和安全性。
盾构法施工特点
01
盾构法施工效率高、进度快，适用于大规模的隧道 工程建设。
02
盾构法施工对周围环境影响较小，能够减少地面沉 降、塌陷等问题。
03
盾构法施工成本较高，需要大型的盾构机等设备， 且对施工人员的技术要求较高。
THANKS
感谢观看
地下管线保护
应急预案
对地下管线进行调查，采取适当的保护措 施，防止施工对其造成破坏。
制定应急预案，配备应急救援人员和设备 ，确保在发生事故时能够及时处理。
安全管理制度与操作规程
人员培训
对盾构施工人员进行安 全培训，提高安全意识 。
安全检查制度
定期进行安全检查，及 时发现和消除安全隐患 。
操作规程制定
盾构机推进与出土
土压力控制
根据工程实际情况，控制盾构机推进 过程中的土压力，保持隧道稳定。
出土与运输
将挖掘出的土方及时运出施工现场， 保持现场整洁，防止土方堆积影响施 工安全。
04
盾构法施工质量控制
施工质量控制标准
隧道线形控制
确保隧道施工过程中的 线形与设计线形一致，
满足工程精度要求。
盾构姿态控制
02
盾构机种类与构造
盾构机种类
按掘进方式
敞开式盾构、半敞开式盾构、密闭式盾构
按盾构尾部是否固定
固定式盾构、移动式盾构
按切削刀盘位置
正（前）切式盾构、反（后）切式盾构
按推进方式
机械推进盾构、泥水加压盾构、土压平衡盾构、混合式盾构
盾构机构造
切削刀盘类型
辐条式刀盘、面板式刀盘、组合式刀盘

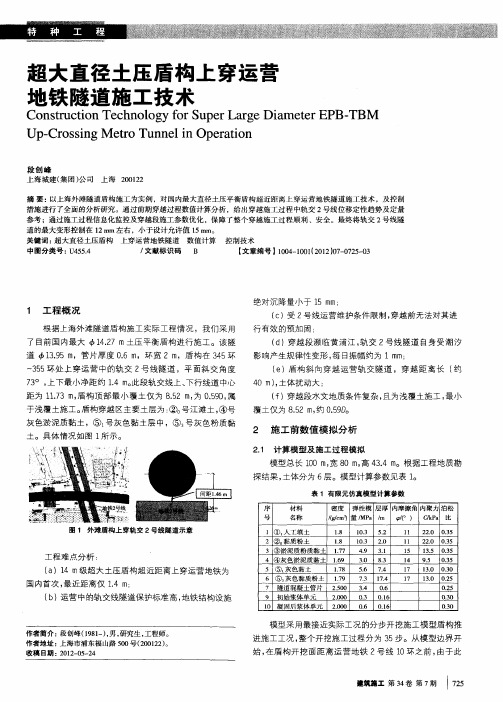

超大直径土压盾构上穿运营地铁隧道施工技术

超大直径土压盾构上穿运营地铁隧道施工技术
－
（ ）受 ２ Ｃ 号线 运 营维 护条 件限 制 ， 穿越 前无 法对 其进 行 有效 的预 加 固 ： （ ）穿越段 濒 临 黄 浦江 ， ｄ 轨交 ２号线 隧 道 自身受 潮 汐 影 响产 生规 律 性变 形 ， 日振幅 约为 １ｍ ； 每 ｍ
３５ ５ 环处 上穿运营中的轨交 ２ 号线隧道 ，平面斜交 角度
绝对 沉降 量小 于 １ ｍ； ５ｍ
１ 工 程概 况
根 据 上海外 滩 隧道 盾构 施 工实 际 工程 情况 ，我 们 采 用 了 目前 国 内最 大 １． ４２ ｍ土 压 平衡 盾构 进 行施 工 。该 隧 ７ 道 西１．５ｍ ３ ，管片 厚 度 ０ ，环宽 ２ ｍ ９ ．ｍ ６ ，盾 构在 ３ ５ ４ 环
（ ） 营 中的轨 交线 隧道 保 护标 准高 ， ｂ 运 地铁 结构 设施
模 型采 用最 接 近实际 工况 的分 步 开挖 施 工模 型盾 构 推
作者简介 ： 段创峰（ ９ １ ）男 ， １ ８ 一 ， 研究生 ， 工程师 。 作者地址 ： 上海市浦 东福 山路 ５０号（０ １２ 。 ０ ２０ ２ ） 收稿 日期 ： ０ ２ ０ — ４ ２ １— ５ ２
段 创 峰 上 海 城建 （ 团 ） 司 集 公
上 海 ２ ０２ ０ １２
摘 要： 以上海 外滩 隧道盾 构施 工 为实例 ，对 国 内最 大直 径土压 平衡 盾构 超近距 离 上穿 运 营地铁 隧道 施工 技术 ，及 控制
措 施进 行 了全 面的分析 研究 。通 过前期 穿越 过程 数值计 算分 析 ，给 出穿越 施工 过程 中轨 交 ２ 号线 位移 定 性趋势 及定 量 参 考 ；通过施 工 过程信 息化 监控 及穿越 段施 工参 数优 化 ，保 障 了整 个穿 越施 工过程 顺 利 、安全 。最 终将 轨交 ２ 号线 隧

盾构施工技术培训讲义ppt(66张)


1.2.1 按断面形状分类
盾构施工技术
SHIELD CONSTRUCTION TECHINQUE
单圆盾构、复圆盾构（多圆盾 构）、非圆盾构。
异形盾构包括复圆盾构（双圆 和三圆）和非圆盾构（椭圆形 盾构、矩形、马蹄形、半圆形）
盾构施工技术
SHIELD CONSTRUCTION TECHINQUE
1.1 盾构及其工作原理
盾构施工技术
SHIELD CONSTRUCTION TECHINQUE
概念：是一种用于软土隧道暗挖施工、具有金属外壳、 壳内装有整机及辅助设备，在其掩护下进行土体开挖、 土渣排运、整机推进和管片安装等作业，而使隧道一 次成型的工作机械。
盾构是一种隧道掘进的专用工程机械，现代盾构集机、 电、液、传感、信息技术于一体，具有开挖切削土体、 输送土渣、拼装隧道衬砌、量测导向纠偏等功能。
盾构的三大要素：
1、开挖面稳定
2、掘进及排土
3、管片衬砌及壁 后注浆。
盾构施工技术
SHIELD CONSTRUCTION TECHINQUE
盾构施工技术
SHIELD CONSTRUCTION TECHINQUE
盾构与硬岩掘进机（TBM）的区别：
1. TBM不具备泥水压、土压等维护掌子面稳定的功能。
Ⅲ 网格挤压盾构
在上海软土地层中常常被采用，进土量接近或等于 全部隧道其出土量，且往往带有局部挤压性质，盾构正面 装钢板网格，在推进中可以且学土体，而在停止推进时可 以起到稳定开挖面的作用。可有效控制地表变形。
盾构施工技术培训讲义(PPT66页)
盾构施工技术培训讲义(PPT66页)
盾构施工技术
SHIELD CONSTRUCTION TECHINQUE

盾构施工经验交流(顾眩曜)ppt精选课件


40
编辑版pppt
41
6、盾构掘进中土层突变，尤其遇暗河容易发生事故
编辑版pppt
42
编辑版pppt
43
7、在掘进中遇地表存在空洞及复杂的复合地层（ 上面粘土下面砂性土、砂卵等)容易发生的事故
编辑版pppt
44
经验教训
掘进施工中要控制好施工参数，上方建筑物 必须加强监测，一旦沉降数据异常，停止施 工，进行原因分析，及时采用措施，千万不 能熟若无睹，（可以利用半夜车少、人少的 时间进行排摸，如地面钻孔监测，发现异常 ，及时回填。）
编辑版pppt
67
1、联络通道施 工不当容易发
生的事故
2003年6月24日，开始 旁通道开挖施工。7月1 日凌晨约4时。
编辑版pppt
68
2、联络通道制冷设备不 符合要求发生事故
编辑版pppt
69
教训
根据上述案例，联络通道是一个高风险的项目，目前普遍 采用冻结法进行施工，由于每座城市土层不一样，对冻结 法的设计强度要求和制冷设备的选型要增加保险系数。另 外旁通道位置的设计最好避开构建筑物。
编辑版pppt
58
盾构穿越地下连续墙刀盘磨损严重
编辑版pppt
59
2、盾构机切削不明 障碍物容易发生事故
编辑版pppt
60
3、深覆土施工中轴 线纠偏时，总推力 不足影响纠偏效果
发生事故
编辑版pppt
61
采取措施
增加千斤顶，至少影响半个 月工期。
编辑版pppt
62
4、盾构机在深覆土施工发生盾尾变形事故
编辑版，ppp原t 因地下有空洞。
73
2、施工监测中大口径管道或地下障 碍物未及时摸清发生事故

盾构施工技术(ppt)


环片拼装机
气锁室 密封隔舱板
压力夹舱
推进千斤顶
密封油脂装置
泥水平衡盾构机的主要结构
泥水平衡盾构机的工作原理
开挖泥水舱
气压调节舱
气压调节管
进泥管
排泥管
三、盾构机的选型
泥水盾构与土压平衡盾构的选择
泥水盾构特点
土压平衡盾机特点
场地要求较高； 施工费用相对多；
场地要求较低； 施工费用相对少；
武汉地区掘进地层主要为粘土、淤泥 及少部分角砾，故选择复合式土压平衡盾 构机。
盾构施工技术(ppt)
盾构施工技术
目录
Contents
一、盾构机简述 构机简述
一 盾构机的分类 二 盾构机的基本构造及工作原理 三 盾构机的选型
一、盾构机的分类
硬岩隧道掘进机(TBM)
全
断
面
隧
均一地层盾 构机
道
掘
进
盾构机
刀盘
刀盘 前盾
防涌门
中盾
尾盾
螺旋机出土门 托梁 管片拼装机 拼装机抓取头
土压平衡盾构结构
刀盘 中盾
前盾
尾盾
连接桥
连接桥
皮带机从动滚筒
皮带机
管片吊机
管片吊机轨道
连接桥走道板
尾盾
前盾
中盾
主机
连接桥
1号台车
操作室 注浆系统
2号台车
膨润土 液压站
3号台车
油脂系统 配电柜
4号台车
循环水系统 变电站
5号台车
较大
较差
重量 轻 较重
短时冲击和过载承受 能力
复合地层中 使用
调速范围
一般
少
宽

《盾构法施工技术》PPT课件


2、敞开模式 盾构机切削下来的碴土进入土仓内，即刻被螺旋输
送机排出。土仓内仅有极少量碴土，基本处于清空状态， 态，掘进中刀盘和螺旋输送机所受的反扭力较小。
土仓压 力分布
Ⅳ.Ⅴ类围岩、 部分Ⅲ类围岩
Open模式
第五页，共51页。
3、半敞开模式
〈5〉 〈6〉
压缩空气
〈7〉
土仓压 力分布
部分Ⅲ类围岩, 重要建筑物
第三十九页，共51页。
盾构到达破除洞门
第四十页，共51页。
安装接收 基座
盾构机定 位及接收 洞门位置 复核测量
盾构到达 施工内容
地层加固
安装洞门 圈密封 设备
洞门处理
第四十一页，共51页。
洞门部分凿除
洞门密封的安装
掘进参数 的调整
接收托架的安装与固定 到达段的掘进
掘进方向 的控制
洞门剩余部分凿除
拓展能力
1 盾构机的 1 与人沟通能力
开挖与推进模式；2 团队协作能力
2 盾构开挖
与推进的方法
检验效果 1 知识 2 能力
第十页，共51页。
操作开始
第十一页，共51页。
教师总结、作业布置
教师总结：
学生在操作中掌握了
盾构土压平衡开挖和推进模式施工技术
课业布置：写本次操作课程总结材 料（包括盾构机的开挖与推进模式，
写本次现场操作的总结材料任务四职业能力目标任务的能力目标1盾构到达施工能力2预防和处理盾构到达工序中常见问题的能力1盾构到达后拆除接收井的围护结构再推进的2事先对接收井端头进行地基改良后盾构到达前拆除接收井的围护结构再到达3利用接收井自身结构施工的条件在接口处设置素砼挡土墙盾构直接破除1请同学们观看广州地铁三号线到达盾构到达施工图片2让学生分组讨论盾构到达工作内容3让学生分组讨论盾构到达施工工艺流程4教师总结盾构到达破除洞门安装接收基座安装洞门圈密封设备洞门处理地层加固盾构机定位及接收洞门位置复核测量盾构到达施工内容洞门密封的安装接收托架的安装与固定贯通后步上接收托架到达段的掘进掘进参数的调整碴土的清理掘进方向的控制洞门剩余部分凿除观看资料1通过资料讨论盾构到达的主要施工技术
