分段绝缘器介绍

分段绝缘器的标准要求概述及解释说明1. 引言1.1 概述分段绝缘器是电力系统中一种常用的电气设备，其主要作用是在电路中提供安全隔离和绝缘保护。

分段绝缘器广泛应用于变电站、输配电网络以及各类工业场所，起着重要的保护作用。

本文将深入研究分段绝缘器的标准要求，旨在全面了解并解释相关标准对于该装置的要求。

1.2 文章结构本文将按照以下顺序进行介绍和讨论：首先，在引言部分对文章的目的和结构进行概述；接着，在正文部分对分段绝缘器的定义、作用、基本构造要求以及材料选择和耐电压要求进行详细阐述；然后，在标准要求详解部分，将涵盖国内和国际两个层面上对于分段绝缘器标准的概述、比较和总结，并进一步讨论常见偏差和问题以及相应解决方法；并且，通过实例分析与讨论部分展示具体项目中所遇到的挑战与解决方案案例分享，同时探讨不同场景下对于分段绝缘器标准要求的变化情况，以及对未来发展趋势的展望；最后，在结论部分进行总结回顾文章主旨、目的和内容，并提供对相关领域的启示与建议，同时探讨未来分段绝缘器标准要求的发展方向。

1.3 目的本文旨在全面介绍和解释分段绝缘器的标准要求。

通过深入研究国内和国际标准以及具体案例分析，我们将详细探讨分段绝缘器在材料选择、构造要求、耐电压等方面需要满足的标准。

同时，文章还将进一步讨论常见偏差和问题及其解决方法，并展望未来分段绝缘器标准要求的发展趋势。

通过本文的阐述，读者将能够更好地理解和应用分段绝缘器，并为相关领域中相关技术人员提供指导与参考。

2. 正文：2.1 分段绝缘器的定义和作用分段绝缘器是电力系统中一种重要的电气装置，主要用于将电力线路进行分段隔离，以提供安全可靠的电力输送。

它可以有效地防止线路间的电气连通和相互影响，保障电力传输过程中的操作人员安全，并确保系统运行的稳定性和可靠性。

分段绝缘器通常由导线、支撑结构、绝缘子等部分组成。

导线起到导引电流和隔离功效，支撑结构提供机械强度以及对导线的固定支持，而绝缘子则起到绝缘作用，防止导线与支撑结构之间产生直接接触。

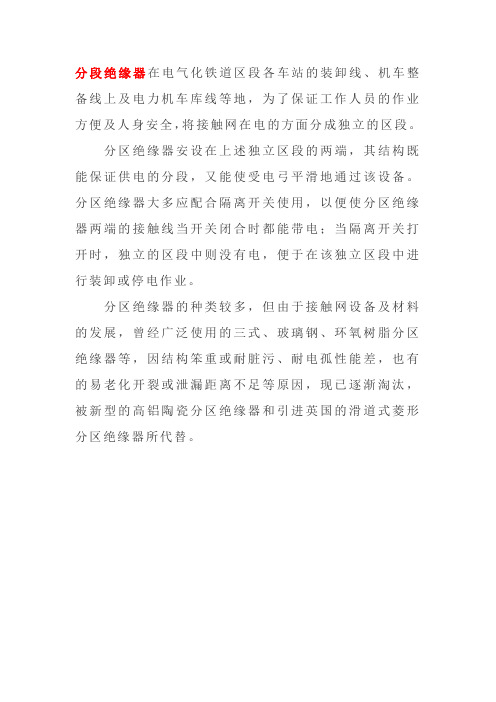

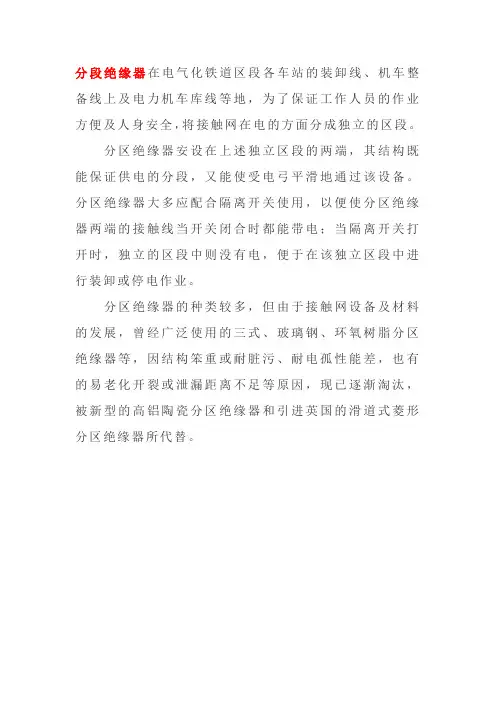

分段绝缘器在电气化铁道区段各车站的装卸线、机车整备线上及电力机车库线等地，为了保证工作人员的作业方便及人身安全，将接触网在电的方面分成独立的区段。

分区绝缘器安设在上述独立区段的两端，其结构既能保证供电的分段，又能使受电弓平滑地通过该设备。

分区绝缘器大多应配合隔离开关使用，以便使分区绝缘器两端的接触线当开关闭合时都能带电；当隔离开关打开时，独立的区段中则没有电，便于在该独立区段中进行装卸或停电作业。

分区绝缘器的种类较多，但由于接触网设备及材料的发展，曾经广泛使用的三式、玻璃钢、环氧树脂分区绝缘器等，因结构笨重或耐脏污、耐电孤性能差，也有的易老化开裂或泄漏距离不足等原因，现已逐渐淘汰，被新型的高铝陶瓷分区绝缘器和引进英国的滑道式菱形分区绝缘器所代替。

分段绝缘器原理
分段绝缘器是一种电气设备，用于在电力系统中隔离电力设备。

其原理是通过将绝缘材料嵌入到电力设备之间，形成一个绝缘隔离区域，阻断电流的流动，从而实现电气设备的保护和隔离。

分段绝缘器通常由几个绝缘子组成，绝缘子之间以金属接头连接。

绝缘子是由绝缘材料制成的，例如玻璃纤维增强塑料或陶瓷。

这些绝缘子将电力设备分割成若干个段落，每个段落都被绝缘子隔离，并且与其他段落之间存在一定的绝缘距离。

当电力系统中有电流流过时，电流将在绝缘子之间的绝缘隔离区域中流动，而不会通过设备。

这样，如果设备发生故障、短路或其它故障情况，电流也不会通过分段绝缘器流过，从而起到保护设备的作用。

分段绝缘器的原理是根据电路的开断特性设计的。

当有电流流经绝缘隔离区域时，绝缘材料内的电场会将电流阻挡在绝缘隔离区域内。

这种电场效应可以在高电压下实现更好的绝缘效果。

因此，分段绝缘器的原理是通过将绝缘材料嵌入到电力设备之间，形成一个绝缘隔离区域，阻断电流的流动，从而实现电气设备的保护和隔离。

这种绝缘器在电力系统中广泛应用，可以保护电力设备免受电流的损坏，提高设备的可靠性和安全性。

2.6 分段、分相绝缘装置2.6.1 分段绝缘装置分段绝缘器一般是安装在各车站装卸线、机车装备线、电力机车库线、专用线等处。

在正常情况下，机车受电弓带电滑行通过，当某一侧接触网发生故障或因检修需要停电时，可打开分段绝缘器处的隔离开关，将该部分接触网断电，使其他部分接触网仍能正常供电，从而提高了接触网运行的可靠性和灵活性。

目前我国常用到的分段绝缘器有高铝陶瓷分段绝缘器和菱形分段绝缘器。

它们在结构上既保证机车受电弓平滑通过，又能满足供电分段的要求。

自我国六次铁路大提速后，由于高铝陶瓷分段绝缘器的缺点很多，现在逐步减少使用了，用得最广泛的是菱形分段绝缘器。

滑道式菱形分段绝缘器的结构如图所示:受电弓通过分段绝缘器时，受电弓滑板与导流板和绝缘件同时接触。

分段绝缘器绝缘件采用玻璃纤维树脂绝缘棒，是高强度的引拨棒，具有较高的机械强度、绝缘强度和耐磨性。

导流板用磷青钢制成，具有较好的导电性和耐磨住。

防闪络角隙为保护桥绝缘子而设，其角隙为220mm ，角隙件材质为不锈钢。

整个分区绝缘器的泄漏距离1200mm 。

用于钢铝接触线上时，总长度3058mm ，用于铜接触线上时，因接头线夹不同，总长度为2812mm 。

滑道式菱形分段绝缘器具有结构简单、质量轻、便于安装维护、防污性能好的特点，可适应160KM/h 的行车速度，应用十分广泛。

2.6.2 分相绝缘装置在单相交流牵引供电系统中，电力机车是由单相电供电的，为了平衡电力系统的U 、V 、W 各相负荷，一般要实行U 、V 相轮流供电，所以U 、V 相之间要进行分开，这称为电分相。

电分相通常是由分相绝缘器实现的在变电所出口处及两牵引变电所之间（供电臂1—接头线夹；2—18裙硅橡胶桥绝缘子；3—绝缘板；4—导流滑板；5—A 型引弧棒；6—B 型引弧棒图2-15 滑道式菱形分段绝缘器末端）必须设电分相装置。

电分相装置包括分相绝缘装置和相应的线路标志构成。

如图所示：图2-16 电分相标识牌分相绝缘器电分段在接触悬挂中串入分相绝缘器，实现两侧接触悬挂的电气分段。

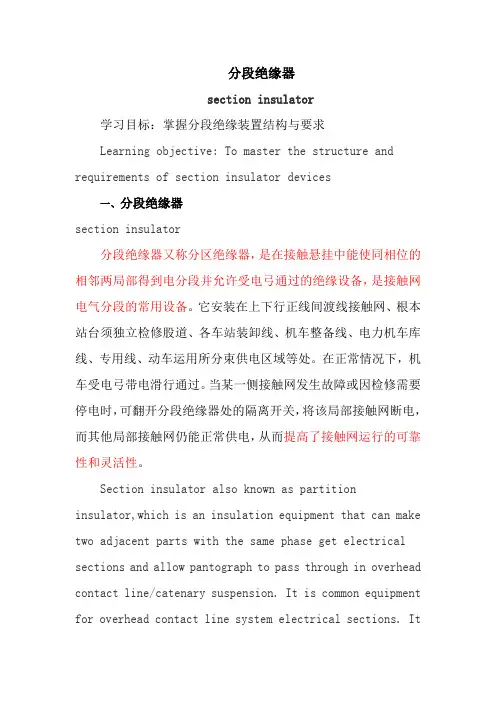

分段绝缘器section insulator学习目标：掌握分段绝缘装置结构与要求Learning objective: To master the structure and requirements of section insulator devices一、分段绝缘器section insulator分段绝缘器又称分区绝缘器，是在接触悬挂中能使同相位的相邻两局部得到电分段并允许受电弓通过的绝缘设备，是接触网电气分段的常用设备。

它安装在上下行正线间渡线接触网、根本站台须独立检修股道、各车站装卸线、机车整备线、电力机车库线、专用线、动车运用所分束供电区域等处。

在正常情况下，机车受电弓带电滑行通过。

当某一侧接触网发生故障或因检修需要停电时，可翻开分段绝缘器处的隔离开关，将该局部接触网断电，而其他局部接触网仍能正常供电，从而提高了接触网运行的可靠性和灵活性。

Section insulator also known as partition insulator,which is an insulation equipment that can make two adjacent parts with the same phase get electrical sections and allow pantograph to pass through in overhead contact line/catenary suspension. It is common equipment for overhead contact line system electrical sections. Itis installed in overhead overhead contact line system between upper and lower main lines,basic platform must be independent maintenance of stock lane, loading and unloading lines of each station, locomotive spare line, electric locomotive depot line, special line, the power supply area of bullet train application, etc. Under normal conditions, the pantograph of locomotive slides through with electricity. When one side of overhead contact line system fails or the power is cut off due to maintenance, the isolation switch at the segmented insulator can be opened to power off this part of overhead contact line system, while the other parts of overhead contact line system can still supply power normally, thus improving reliability and flexibility of overhead contact line system operation.分段绝缘器由于材质及结构上均存在一定的问题，虽经不断改良，但仍为接触网运营的薄弱环节，应合理使用，尽量少设。

电气化铁路牵引供变电设备及器材Traction Equipment and Device for Railway ElectrificationXTK型(菱形)分段绝缘器XTK分段绝缘器系西安铁路科技公司研制并经多年改进及完善的接触网分段设备，适合在交流工频25kV电气化铁路接触网中广泛使用。

XTK分段绝缘器采用优质材料及成熟工艺制作，其机电性能超过铁标。

它具有受流平滑过渡、结构精巧、重量轻、易于安装调整，因而可以保证接触悬挂的弹性均匀和电力机车的高速通过。

其中间桥绝缘子采用聚四氟乙烯制作，具有优良的耐压、耐弧、耐老化性能。

XTK分段绝缘器1989年通过局级鉴定，1991年被列入国家级重点新产品试产计划，2001年获得铁道部首批分段绝缘器生产特许证。

目前，在全路各铁路局电气化区段，已累计推广使用XTK分段绝缘器9000余台。

近年国际国内招标中先后在宝中、大准、武广、西康、株六、朔黄、内昆、京秦、宝兰、西合、渝怀、郑徐等线中标。

产品质量稳定，供货及时，并有良好的售后服务，因而深受用户欢迎。

使用条件1、海拔高度：3000m以下2、环境温度：-40℃~+50℃3、接触网最高工作电压：31.5kV4、适用线型：适应多种铜、铜合金、钢铝导线等整机主要技术参数1、拉伸破坏负荷不小于52 kN2、起始滑动力不小于接触导线综合拉断力的90%3、绝缘元件泄漏距离1250mm（或1600mm）4、工频干闪电压大于110kV5、工频湿闪电压大于90kV6、全波冲击耐受电压大于（1.2/50μs）正极性大于170 kV负极性大于180 kV7、重量约10kg8、最大速度：200km/h9、总长：XTK-1.25型2950mm XTK-1.6 型3650mm。

常见分段绝缘器性能比较及注意事项探讨常见分段绝缘器性能比较及注意事项探讨摘要：分段绝缘器是铁路牵引供电系统的重要组成部分，本文就几种分段绝缘器的性能进行比较，并对当前所采用的分段绝缘器使用的注意事项进行探讨。

关键词：电气化铁路；分段绝缘器；性能；探讨；中图分类号：U22 文献标识码：A 文章编号：1674-3520（2014）-03-000255-01一、分段绝缘器简介分段绝缘器是铁路接触网上实现同相电气分段、使受电弓平滑通过的重要绝缘设备。

它将同一相供电单元的接触网分隔成几个独立的供电范围，当接触网检修或发生故障时，能缩小停电范围。

分段绝缘器由导流滑道、绝缘部件、接头线夹和悬吊装置等零部件组成，大致可以分为以下两类：1、滑道式分段绝缘器：指绝缘部件全部或部分同时作为滑道的分段绝缘器，运行时电力机车受电弓与其直接接触。

2、非滑道式分段绝缘器：指绝缘部件不作为滑道的分段绝缘器。

分段绝缘器在接触网系统中是最大的集中荷载，后可以通过绝缘棒转动角度72度继续使用（5个工作面）。

目前这类分段在国内使用非常普遍，总体运行情况是南方地区绝缘方面的故障多发、北方相对少些，打弓的现象南方、北方都较普遍。

AF公司原产品的绝缘棒长度为1250mm，国内引进后按照铁标生产1600mm绝缘棒后，结构复杂、笨重以及国内生产的绝缘棒材质不过关等都给安装调试、运行安全带来了诸多问题。

主要故障类型及分析：（1）主绝缘棒聚四氟乙烯的不粘附特性造成绝缘棒击穿。

（2）电晕造成绝缘棒产生电蚀空洞，引起绝缘击穿。

（3）导流滑道撞击打弓、磨损严重。

（4）不锈钢焊接组合悬挂件断裂。

3、仿GSM分段绝缘器。

目前在铁路上仿GSM 分段绝缘器供货的只剩下一家，所生产的产品为：DXF-（1.6）Ⅰ型和DXF-（1.6）Ⅱ型。

DXF-（1.6）Ⅰ型分段绝缘器是对GSM分段器的多处改进，但是空气绝缘间隙为250mm，仍未达标、绝缘靴固定架的牢靠程度仍未达到让人完全放心的程度。

分段绝缘器的技术标准分段绝缘器是一种用于电力输配电系统的重要设备，它主要用于在电力线路中起到隔离和支撑导线的作用。

分段绝缘器的技术标准对于确保电力系统的安全稳定运行具有重要意义。

本文将就分段绝缘器的技术标准进行详细介绍，以期为相关从业人员提供参考。

首先，分段绝缘器的材料要求是关键的技术标准之一。

分段绝缘器的主要材料应该是具有优异绝缘性能的材料，如陶瓷、玻璃纤维等。

这些材料应具有良好的耐电压、耐污秽、耐候性能，以确保分段绝缘器在各种恶劣环境下都能保持良好的绝缘性能，从而保障电力系统的安全运行。

其次，分段绝缘器的结构设计也是技术标准的重要内容之一。

分段绝缘器的结构设计应符合国家相关标准和规范，保证其在承受电力负荷时不会出现破损或击穿现象。

同时，分段绝缘器的结构设计还应考虑到安装和维护的便捷性，以减少人为因素对设备性能的影响。

此外，分段绝缘器的绝缘性能是技术标准的核心内容之一。

分段绝缘器在运行过程中必须具有良好的绝缘性能，以防止电力系统发生绝缘故障而导致停电或事故。

因此，分段绝缘器的绝缘性能测试和评定应符合国家标准，确保其在额定电压下能够稳定可靠地工作。

最后，分段绝缘器的外观质量也是技术标准的重要内容之一。

分段绝缘器作为电力系统的重要设备，其外观质量应该符合相关标准，保证其外观光洁、无裂纹、无气泡等缺陷，以确保其在运行过程中不会因外部环境因素导致性能下降或损坏。

综上所述，分段绝缘器的技术标准涉及材料要求、结构设计、绝缘性能和外观质量等多个方面，对于保障电力系统的安全稳定运行具有重要意义。

相关从业人员在使用和选择分段绝缘器时应严格按照相关技术标准进行操作，以确保电力系统的安全可靠运行。
