典型结构受力分析

结构内力计算分析案例以下是一个关于结构内力计算分析的案例，以帮助读者更好地理解该过程。

案例：栋多层住宅楼的楼板结构受力分析和计算。

1.结构描述：该楼为一栋钢筋混凝土框架结构的多层住宅楼，楼高5层，每层高度为3米。

楼板采用承重梁和板的形式，梁间距为6米，梁宽为0.3米。

2.受力分析：根据力学原理，梁和板在受力作用下会产生内力。

梁的受力情况分为竖向和横向两个方向：-竖向受力：竖向受力主要包括自重、活载和楼层间的等分荷载。

自重一般按照材料密度计算，活载是指居住者的活动荷载，楼层间的等分荷载指的是各个楼层产生的附加荷载。

-横向受力：横向受力主要包括风荷载和地震荷载。

这些荷载会通过墙体和梁传递到结构内部。

3.内力计算：根据受力分析结果，可以进行结构内力的计算。

具体计算方法有两种：静力分析和弹性力学方法。

-静力分析：这是一种通过平衡受力和力矩的方法进行计算的方法。

根据平衡条件，可以得到各个构件的内力。

-弹性力学方法：这是一种通过应力和应变的关系进行计算的方法。

根据材料力学性质和结构的几何形状，可以计算出各个构件的内力。

4.结果分析和验证：计算得到的结构内力结果需要进行分析和验证。

主要包括两个方面：构件强度和位移。

-构件强度：计算得到的内力和构件的截面尺寸一起，可以判断构件是否满足强度要求。

如果内力超过了构件材料的承载力，需要进行加固。

-位移：根据结构内力和材料的弹性模量，可以计算出结构的位移。

结构的位移应该满足设计的要求，如果超过了预定的限值，需要进行刚度调整。

总结：结构内力计算分析是工程的关键环节，其目的是保证结构的安全性和可靠性。

通过对不同构件的受力分析和力学计算，可以得到结构的内力结果，并进行分析和验证。

这样可以确保结构的设计和施工符合规范，并达到预期的使用寿命和性能要求。

《典型结构受力分析》教学设计
授课人：
教学目标：
1. 理解结构是为了承受力和抵抗变形的本质。

2. 通过对简单的结构案例的学习，能尝试对生活中常见的结构作受力和变形分析。

3. 通用本节课的学习，学生能感受到结构的广泛应用，体会学习结构的重要意义，从而形成结构问题的意识，培养学生分析结构怎样受力问题的习惯和思维能力。

4. 学生能够理解分析结构是为了增强其受力能力，分析结构受力我们可以对结构的薄弱环节作出改进进而能够创新出新的产品。

核心素养集中在分析、解决问题、创新设计等方面。

教学方法：情景导入法、任务驱动法、小组合作
教学重点：
1. 对单杠作受力和变形分析。

2. 通过受力和变形分析，体会结构的本质是为了承受力和抵抗变形。

教学难点：
教学的难点是理解技术学科中分析物体受力是为了增强其受力能力，与物理学科中分析受力是为了研究力对物体运动状态的改变是不同的，让学生能够从技术角度对结构进行受力分析。

教学过程：。

结构的计算简图及受力分析3.1 荷载的分类实际的建筑结构由于其作用和工作条件不同,作用在它们上面的力也显示出多种形式。

如图3.1所示的工业厂房结构,屋架所受到的力有:屋面板的自重传给屋架的力,屋架本身的自重,风压力和雪压力以及两端柱或砖墙的支承力等。

图3.1在建筑力学中,我们把作用在物体上的力一般分为两类:一类是主动力,例如重力、风压力等;另一类是约束力,如柱或墙对梁的支承力。

通常把作用在结构上的主动力称为荷载。

荷载多种多样,分类方法各不相同,主要有以下几种分类方法:(1)荷载按其作用在结构上的空间范围可分为集中荷载和分布荷载作用于结构上一点处的荷载称为集中荷载。

满布在体积、面积和线段上的荷载分别称为体荷载、面荷载和线荷载,统称为分布荷载。

例如梁的自重,用单位长度的重力来表示,单位是N/m或kN/m,作用在梁的轴线上,是线荷载。

对于等截面匀质材料梁,单位长度自重不变,可将其称为线均布荷载,常用字母q表示(图3.2)。

当荷载不均匀分布时,称为非均布荷载,如水对水池侧壁的压力是随深度线性增加的,呈三角形分布。

图3.2(2)荷载按其作用在结构上的时间分为恒载和活载恒荷载是指永久作用在结构上的荷载,其大小和位置都不再发生变化,如结构的自重。

活荷载是指作用于结构上的可变荷载。

这种荷载有时存在、有时不存在,作用位置可能是固定的也可能是移动的,如风荷载、雪荷载、吊车荷载等。

各种常用的活荷载可参见《建筑结构荷载规范》。

(3)荷载按其作用在结构上的性质分为静力荷载和动力荷载静力荷载是指荷载从零缓慢增加到一定值,不会使结构产生明显冲击和振动,因而可以忽略惯性力影响的荷载,如结构自重及人群等活荷载。

动力荷载是指大小和方向随时间明显变化的荷载,它使结构的内力和变形随时间变化,如地震力等。

3.2 约束与约束反力1)约束和约束反力的概念所谓约束,是指能够限制某构件位移(包括线位移和角位移)的其他物体(如支承屋架的柱子,见图 3.1)。

拱形建筑结构的受力性能分析在建筑设计中，拱形结构一直是重要的设计元素，因为它们是一种经济高效的施工方式并且可以提供优秀的空间体验。

然而，拱形结构是一种高度弯曲的结构，其复杂的应力状态和变形模式需要精确的分析和设计。

因此，在设计拱形结构时，必须对其受力性能进行全面的认识和分析。

一、拱形结构的基本原理拱形结构是由若干条直线或曲线构成的形式上封闭的桁架结构，在水平荷载作用下，它可以将荷载传递到支座上。

拱形结构中的受力状态可以通过弧线外形和支座反力确定。

在水平方向，拱形结构主要是受到弹性反力的支撑，而在竖直方向，拱形结构主要是受到重力荷载的作用。

在设计时，必须考虑拱形结构的整体受力性能，以确定其有效性和安全性。

二、拱形结构的受力分析对于拱形结构，需要注意的是弧形结构对承受荷载的影响。

弧形结构的受力状态可以通过材料的弹性模量，交叉截面的几何大小以及支撑结构的位置和形式等基本参数来确定。

可以使用计算机模拟分析工具来预测和评估拱形结构受力的性能。

可以使用有限元方法对拱形结构进行分析，以确定其最大的应力和扭曲。

通过分析拱形结构的受力状态可以确定其材料和尺寸等参数，以及支撑结构的位置和形式。

三、拱形结构的实际应用在实际应用中，拱形结构广泛用于桥梁、体育馆、机场建筑、大型广场建筑等领域。

不同类型的拱形结构在支撑能力和空间形态等方面都具有独特的优势。

例如，在桥梁设计中，主拱和副拱的组合可以有效地承担荷载，并提供灵活的设计选项。

在大型体育场馆设计中，对于大跨度空间，拱形结构是一种理想的设计方式，它可以提供具有高度连贯性的观众席和场地，以及大跨度受力支撑环境。

综上所述，拱形结构在建筑设计中是一种十分重要的设计元素，其受力性能分析对于设计合理的拱形结构十分重要。

对于拱形结构的设计者而言，必须对拱形结构的受力状态有全面的认识，才能更好地设计实用性强、美观大方的建筑。

拱券结构是古代人们解决建筑跨度问题的有效方法,比如罗马的万神庙,我国的赵州桥都是拱券结构的典型代表。

拱券结构的特点是利用石块的楔形结构,将重力和压力沿拱向两边分解,最后由拱券两端的基石来承受。

现有六块大小、形状相同,质量相等的楔块组成一个半圆形实验拱券,如图乙所示。

如果每专人楔块的质量m=3kg,g取9.8m/s2，则；
(1)六块楔块组成的拱券对其一边的支撑物的压力是多大?
(2)如果在中间两块楔块3、4上加一个方向向下且大小为50N的压力F,如图乙所示,那么楔块2对楔块3和楔块5对楔块4的弹力F1、F2分别是多大?
(1)六块楔块受到的总重力为：
G=6mg=6×3×9.8=176.4N
由二力平衡条件知拱券对一边支撑物的压力为：
N=G2=176.42N=88.2N；
(2)以中间两楔块3、4为研究对象，其受力如图所示：
由对称性可知F1=F2
由互成120∘的二力合成特点知：
F1=F2=2mg+F=2×3×9.8+50=108.8N，
答：
(1)六块楔块组成的拱券对一边支撑物的压力是88.2N；
(2)楔块2对楔块3和楔块5对楔块4的弹力F1、F2分别是108.8N.
学生问题：第二问为什么是120度？正确答案如下图所示：
或者这样解释
请问为什么F1等于F2？。

建筑结构的受力分析方法建筑结构是指一个建筑物所要承受的各种力的平衡关系，也叫做静力学。

建筑结构的受力分析是建筑设计中非常重要的部分，它能够帮助建筑师评估建筑物的可靠性和安全性，并且为建筑物的设计提供指导。

在建筑结构的受力分析中，受力分析方法至关重要。

下面，我们将简要介绍一下建筑结构的受力分析方法。

一、静平衡法静平衡法是建筑结构分析的基本方法，它是在条件没有改变的情况下，建筑结构所受的各种力保持平衡的原理。

在分析建筑结构时，首先要根据静平衡原理，记录下建筑物所受的重力以及外部作用力的大小、方向，然后再根据这些记录出的数据来计算建筑结构的各种力的作用。

通过这种方法，我们可以算出结构的受力情况，并且得出结构的实际承受能力。

二、弹性理论弹性理论是建筑结构受力分析的一个比较成熟的分析方法。

它利用弹性参数所确定的弹性模型计算结构的应力和应变。

弹性模型是根据特定材料的特性建立的，通常包括弹性模量、泊松比和剪切模量。

根据弹性理论，可以检查建筑结构在外部作用力下的应力和应变，以此判断结构是否稳定，以及是否需要更改结构的设计。

三、有限元方法有限元分析是一种计算机辅助的数字分析方法，它可以将复杂的建筑结构分解成许多小的部分，然后分别计算每个小部分的应力和应变，然后再将所有这些小部分合在一起得出整个结构的应力和应变。

有限元方法的优点在于可以模拟结构的整个过程，充分考虑了结构的实际变形情况，可以更加准确地分析结构的安全性。

四、荷载试验荷载试验是一种非常直接的建筑结构测试方法。

在这种测试中，工人或机器使用一定数量的负载，来代表建筑物在各种条件下受到的力。

通过荷载试验，我们可以直接测量建筑结构的变形、应力和应变等情况，以此来检查建筑物的稳定性和建筑结构的可靠性。

综上所述，建筑结构的受力分析方法是建筑设计中至关重要的部分。

从静平衡法到荷载试验，每种方法都有其独特的优势和应用场景。

在设计建筑结构时，需要根据自己设计师的需求，选择适合自己的分析方法，以确保建筑物的可靠性、安全性和可持续性。

建筑结构中的受力分析方法在建筑结构中，受力分析是一项至关重要的任务。

它通过对各种受力因素的深入研究和分析，来确保建筑物在正常使用和特殊情况下的安全性和稳定性。

本文将介绍建筑结构中常见的受力分析方法，并探讨它们的应用。

一、静力学方法静力学方法是最基础和常用的受力分析方法之一。

它假设结构在受力过程中处于静止状态，不考虑时间因素和动态影响。

静力学方法主要包括受力平衡方程和杆系分析。

1. 受力平衡方程受力平衡方程是基础的受力分析工具。

它根据牛顿力学定律，通过平衡力的大小和方向来描述结构的受力状态。

在受力平衡方程中，通常需要考虑外力、内力和支座反力等因素，以确保结构在各个方向上处于平衡状态。

2. 杆系分析杆系分析是一种将结构简化为杆件的方法。

它通过将复杂结构分解为杆件系统，并对每个杆件进行受力分析，来研究结构的整体受力行为。

杆系分析可以用于分析梁、柱、桁架等结构，并结合受力平衡方程进行综合分析。

二、有限元法有限元法是一种数值计算方法，广泛应用于复杂结构的受力分析。

它将结构划分为小的单元，并建立该单元与其相邻单元之间的力学关系方程。

通过求解这些方程，可以得到结构的受力分布情况。

有限元法的优势在于可以考虑结构的非线性和动态特性，并且适用于各种复杂边界条件和荷载情况。

在实际应用中，有限元法广泛用于建筑物的承载力分析、振动分析以及变形分析等方面。

三、弹性力学方法弹性力学方法是一种基于弹性力学理论的受力分析方法。

它假设结构具有线弹性行为，并通过弹性力学理论建立结构的受力方程。

弹性力学方法主要包括应力分析、弹性平衡方程和变形分析。

1. 应力分析应力分析是利用应力张量和变形张量来描述结构受力状态的方法。

它通过计算各个点的应力大小和方向，来研究结构的应力分布情况。

应力分析可以用于分析结构的强度和稳定性等关键参数。

2. 弹性平衡方程弹性平衡方程是基于弹性力学理论和受力平衡原理的方程。

它通过平衡结构的内力和外力，来确定结构的静态平衡状态。

钢筋混凝土框架结构的受力机理分析随着城市化的加速，越来越多的高层建筑如雨后春笋般的涌现，而钢筋混凝土框架结构也已经成为目前高层建筑的主流结构形式之一。

钢筋混凝土框架结构运用了混凝土的优点与钢筋的优势，在建筑受力过程中发挥着重要的作用。

在现代建筑结构中，钢筋混凝土框架结构已经成为不可或缺的构造模式，本文旨在对钢筋混凝土框架结构的受力机理进行分析。

1. 钢筋混凝土框架结构的定义和特点钢筋混凝土框架结构，简称RC框架结构，是一种常见的高层建筑结构模式。

该结构由水平的梁、垂直的柱和地基组成，梁和柱均由混凝土与钢筋组成。

钢筋混凝土框架结构的优点在于其稳定性较高，适应不同强度要求。

钢筋混凝土框架结构还具有刚度高、耐久性好等特点，可以应用于高层建筑等需求高承重性结构建筑，因此在实际生产中的使用非常广泛。

2. 钢筋混凝土框架结构的受力机理钢筋混凝土框架结构的受力是由荷载引起的，荷载使结构体发生变形，当变形达到一定程度时，结构体就会发生破坏。

因此，如何正确的理解钢筋混凝土框架结构的受力机理对了解和掌握结构的性能与力学性能及实际应用具有重要意义。

（1）纵向受力的分析钢筋混凝土框架结构中，柱承受纵向荷载，其承载力主要由混凝土承受压力和钢筋的拉应力共同决定。

由于混凝土及钢筋的材料强度受其受力方向的影响，故柱受压承载力大于受拉承载力。

因此，在钢筋混凝土框架结构中，将柱都设计成受压构件是比较合理的。

（2）横向受力的分析钢筋混凝土框架结构中，梁承受横向荷载，其承载力主要由混凝土的剪切强度和钢筋的张力共同决定。

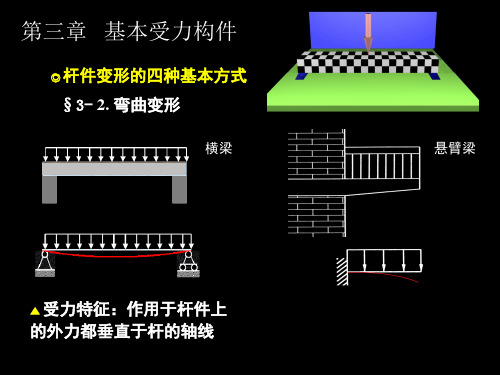

当荷载作用于梁时，梁会发生弯曲变形，上部受拉，下部受压。

因此，在梁的设计和施工过程中，需要合理地设置钢筋布置与箍筋的选用以提高梁的承载能力和抗震性。

（3）建筑物整体受力分析在钢筋混凝土框架结构中，每个单元（包括柱、梁）都需要承受纵向和横向荷载，并在承受荷载的过程中相互影响。

当荷载作用于整个建筑物时，其承受力主要由基础和整体钢筋混凝土框架结构共同决定。
