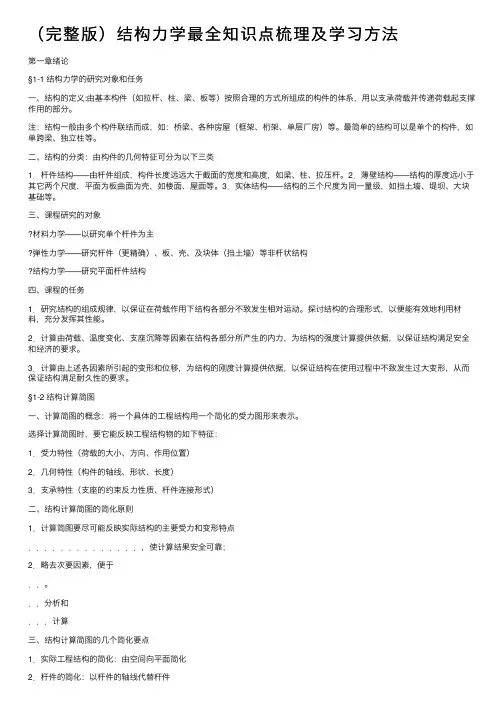

（完整版）结构⼒学最全知识点梳理及学习⽅法第⼀章绪论§1-1 结构⼒学的研究对象和任务⼀、结构的定义:由基本构件（如拉杆、柱、梁、板等）按照合理的⽅式所组成的构件的体系，⽤以⽀承荷载并传递荷载起⽀撑作⽤的部分。

注：结构⼀般由多个构件联结⽽成，如：桥梁、各种房屋（框架、桁架、单层⼚房）等。

最简单的结构可以是单个的构件，如单跨梁、独⽴柱等。

⼆、结构的分类：由构件的⼏何特征可分为以下三类1．杆件结构——由杆件组成，构件长度远远⼤于截⾯的宽度和⾼度，如梁、柱、拉压杆。

2．薄壁结构——结构的厚度远⼩于其它两个尺度，平⾯为板曲⾯为壳，如楼⾯、屋⾯等。

3．实体结构——结构的三个尺度为同⼀量级，如挡⼟墙、堤坝、⼤块基础等。

三、课程研究的对象材料⼒学——以研究单个杆件为主弹性⼒学——研究杆件（更精确）、板、壳、及块体（挡⼟墙）等⾮杆状结构结构⼒学——研究平⾯杆件结构四、课程的任务1．研究结构的组成规律，以保证在荷载作⽤下结构各部分不致发⽣相对运动。

探讨结构的合理形式，以便能有效地利⽤材料，充分发挥其性能。

2．计算由荷载、温度变化、⽀座沉降等因素在结构各部分所产⽣的内⼒，为结构的强度计算提供依据，以保证结构满⾜安全和经济的要求。

3．计算由上述各因素所引起的变形和位移，为结构的刚度计算提供依据，以保证结构在使⽤过程中不致发⽣过⼤变形，从⽽保证结构满⾜耐久性的要求。

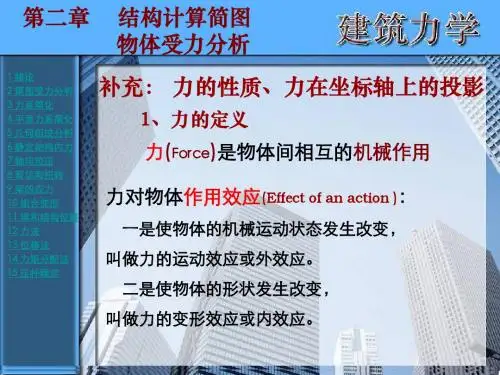

§1-2 结构计算简图⼀、计算简图的概念：将⼀个具体的⼯程结构⽤⼀个简化的受⼒图形来表⽰。

选择计算简图时，要它能反映⼯程结构物的如下特征：1．受⼒特性（荷载的⼤⼩、⽅向、作⽤位置）2．⼏何特性（构件的轴线、形状、长度）3．⽀承特性（⽀座的约束反⼒性质、杆件连接形式）⼆、结构计算简图的简化原则1．计算简图要尽可能反映实际结构的主要受⼒和变形特点．．．．．．．．．．．．．．，使计算结果安全可靠；2．略去次要因素，便于．．。

．．分析和．．．计算三、结构计算简图的⼏个简化要点1．实际⼯程结构的简化：由空间向平⾯简化2．杆件的简化：以杆件的轴线代替杆件3．结点的简化：杆件之间的连接由理想结点来代替（1）铰结点：铰结点所连各杆端可独⾃绕铰⼼⾃由转动，即各杆端之间的夹⾓可任意改变。

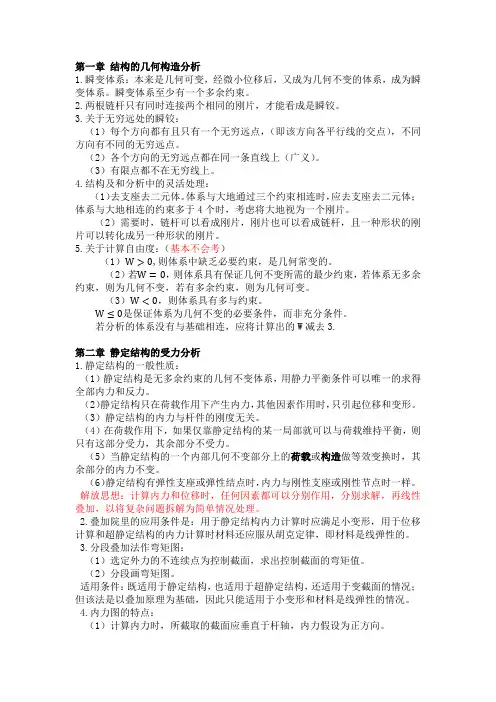

第一章结构的几何构造分析1.瞬变体系：本来是几何可变，经微小位移后，又成为几何不变的体系，成为瞬变体系。

瞬变体系至少有一个多余约束。

2.两根链杆只有同时连接两个相同的刚片，才能看成是瞬铰。

3.关于无穷远处的瞬铰：（1）每个方向都有且只有一个无穷远点，（即该方向各平行线的交点），不同方向有不同的无穷远点。

（2）各个方向的无穷远点都在同一条直线上（广义）。

（3）有限点都不在无穷线上。

4.结构及和分析中的灵活处理：（1）去支座去二元体。

体系与大地通过三个约束相连时，应去支座去二元体；体系与大地相连的约束多于4个时，考虑将大地视为一个刚片。

（2）需要时，链杆可以看成刚片，刚片也可以看成链杆，且一种形状的刚片可以转化成另一种形状的刚片。

5.关于计算自由度：（基本不会考）（1）W>0,则体系中缺乏必要约束，是几何常变的。

（2）若W=0，则体系具有保证几何不变所需的最少约束，若体系无多余约束，则为几何不变，若有多余约束，则为几何可变。

（3）W<0，则体系具有多与约束。

W≤0是保证体系为几何不变的必要条件，而非充分条件。

若分析的体系没有与基础相连，应将计算出的W减去3.第二章静定结构的受力分析1.静定结构的一般性质：（1）静定结构是无多余约束的几何不变体系，用静力平衡条件可以唯一的求得全部内力和反力。

（2）静定结构只在荷载作用下产生内力，其他因素作用时，只引起位移和变形。

（3）静定结构的内力与杆件的刚度无关。

（4）在荷载作用下，如果仅靠静定结构的某一局部就可以与荷载维持平衡，则只有这部分受力，其余部分不受力。

（5）当静定结构的一个内部几何不变部分上的荷载或构造做等效变换时，其余部分的内力不变。

（6）静定结构有弹性支座或弹性结点时，内力与刚性支座或刚性节点时一样。

解放思想：计算内力和位移时，任何因素都可以分别作用，分别求解，再线性叠加，以将复杂问题拆解为简单情况处理。

2.叠加院里的应用条件是：用于静定结构内力计算时应满足小变形，用于位移计算和超静定结构的内力计算时材料还应服从胡克定律，即材料是线弹性的。

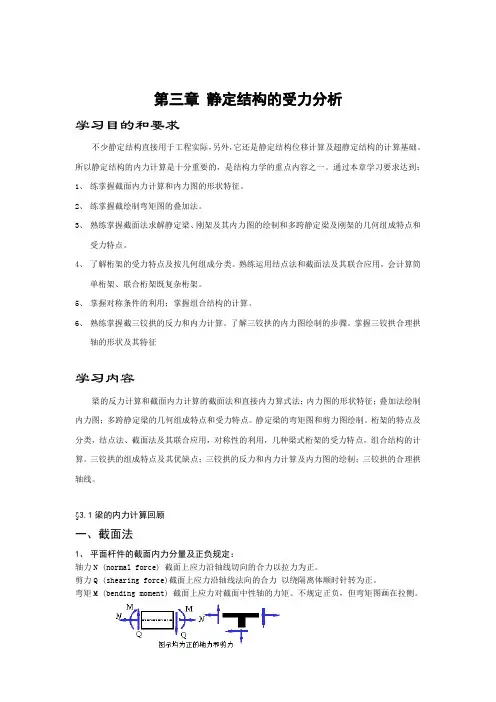

第三章静定结构的受力分析学习目的和要求不少静定结构直接用于工程实际，另外，它还是静定结构位移计算及超静定结构的计算基础。

所以静定结构的内力计算是十分重要的，是结构力学的重点内容之一。

通过本章学习要求达到：1、练掌握截面内力计算和内力图的形状特征。

2、练掌握截绘制弯矩图的叠加法。

3、熟练掌握截面法求解静定梁、刚架及其内力图的绘制和多跨静定梁及刚架的几何组成特点和受力特点。

4、了解桁架的受力特点及按几何组成分类。

熟练运用结点法和截面法及其联合应用，会计算简单桁架、联合桁架既复杂桁架。

5、掌握对称条件的利用；掌握组合结构的计算。

6、熟练掌握截三铰拱的反力和内力计算。

了解三铰拱的内力图绘制的步骤。

掌握三铰拱合理拱轴的形状及其特征学习内容梁的反力计算和截面内力计算的截面法和直接内力算式法；内力图的形状特征；叠加法绘制内力图；多跨静定梁的几何组成特点和受力特点。

静定梁的弯矩图和剪力图绘制。

桁架的特点及分类，结点法、截面法及其联合应用，对称性的利用，几种梁式桁架的受力特点，组合结构的计算。

三铰拱的组成特点及其优缺点；三铰拱的反力和内力计算及内力图的绘制；三铰拱的合理拱轴线。

§3.1梁的内力计算回顾一、截面法1、平面杆件的截面内力分量及正负规定：轴力N (normal force) 截面上应力沿轴线切向的合力以拉力为正。

剪力Q (shearing force)截面上应力沿轴线法向的合力以绕隔离体顺时针转为正。

弯矩M (bending moment) 截面上应力对截面中性轴的力矩。

不规定正负，但弯矩图画在拉侧。

2、截面内力计算的基本方法：截面法：截开、代替、平衡。

内力的直接算式：直接由截面一边的外力求出内力。

1、轴力=截面一边的所有外力沿轴切向投影代数和。

2、剪力=截面一边的所有外力沿轴法向投影代数和，如外力绕截面形心顺时针转动，投影取正否则取负。

3、弯矩=截面一边的所有外力对截面形心的外力矩之和。

弯矩及外力矩产生相同的受拉边。

一、知识性水平及标准1、了解：说出、知道、了解、认识、熟悉2、理解：说明、理解、解释、比较、权衡、找出、选择、识别、调查3、迁移应用：掌握、分析、归纳、概括、确定、判断、优化、改进二、技能性水平及标准1、模仿：模仿、尝试2、独立操作：会、能、学会、进行、完成、识读、绘制、画出、检测、安装、操作、运用、使用、选择1.1 架构：物体的主体框架与构造形式，一般称为架构。

（教材P4）结构：结构是指物体的各组成部分之间的他配合排列，确定的搭配和排列决定了物体的性质和形态。

结构的各组成部分，通常称为构件。

（教材P6，结构的涵义）结构是可承受一定力的架构形态，它可用来抵抗引起形态和大小改变的力。

简单地说，结构是为了承受力和抵抗形变，这便是结构的本质。

（教材P6，从力学的角度理解）结构的分类：1、从力学的架构与形态来分⑴实心结构⑵框架结构⑶壳体结构。

（教材P6）2、从结构的几何形态来分⑴缆索结构⑵桁架结构⑶空间桁架结构⑷球形空间桁架结构。

（教材P9）注：牚——读“撑”或“称”,在教材中应读作“称”桁——读“横”1.2 构件受外力作用发生形状或大小的改变称变形，拉力产生的变形称拉伸，压力产生的变形称压缩，杆件受与杆纵轴线垂直的外力作用产生的变形称弯曲，发生弯曲变形的构件称梁单杠：使杠体发生弯曲变形的外力称弯曲力，经杠体传到立柱上端将会对立柱产生弯矩M，使立柱产生弯曲变形的趋势，此时地基和拉杆对立柱的反作用力产生一个平衡的弯矩M’结构承受的负荷称荷载，荷载有恒载与活载之分，荷载不随时间变化而变化的叫永久性荷载，荷载随情况变化而变化的叫可变性荷载。

例如，房屋的屋顶与雪载、风载等结构在承受荷载时：因荷载分布不均匀、不对称而产生的力称扭力，如桥等；在结构的交接处承受的剪切力，如梯子的横梁与支柱、大坝因水深变化而要承受的剪切力关于粱：梁受力与形变的拉应力和压应力的表示是“+”和“-”，梁的中性面；梁受力时弯矩最大的截面上应力也最大，该截面称危险截面梁受力时：梁越长变形越大，梁的变形和它的剖面尺寸有关，梁抗变形的能力和材料有关，梁的变形和材料的弹性系数成反比，越靠近梁的中央变形量就越大关于拱：拱是一种曲线形结构，拱在竖向荷载作用下的水平反力方向是指向内的（称为推力），拱结构一般比梁结构经济，拱结构可以跨越较大的跨度，并且美观拱的结构形式有三种①三铰拱②两铰拱③无铰拱；常见拱多为圆弧拱、抛物线拱；拱的应用有拱门、拱桥、棚室顶盖等1.3 内力：是用来抵抗外力与形变，并力图使变形部分复原的力。

结构选型大作业————09城规一、砖混结构⑴工程名称：麻省理工学院学生宿舍贝克大楼⑵工程概况：所在地：美国波士顿设计师：阿尔瓦·阿尔托时间：1947～1948地点：麻省理工学院楼层高度：七层（1946年，阿尔托接受委托在临近查尔斯河繁华的海岸线的地方设计一栋学生宿舍楼。

他希望使宿舍尽可能多的房间面向太阳和河流，而不是面向聚集的车流，所以解决这一问题的方案就是把宿舍楼设计成蜿蜒曲折的形式，形成一种倾斜着流动的风景。

西面主要是一些次要的空间，例如公用房间、走廊以及位于大厅一层入口处以扇形方式向外发散的楼梯。

为了避免走廊的光线昏暗，他将小卖部和自助餐厅的高度降低了一些。

宿舍的表面用的是粗糙的红色石砖，而低矮的餐厅部分使用的是灰色大理石。

西面是一个常青藤缠绕的藤架和一座大型露天花园。

这座有着红色石砖墙、外形蜿蜒曲折的宿舍楼，跟其他建筑相比是那么与众不同，从而成为一座标志性建筑。

这种北欧浪漫主义的建筑手法使得当时的国际先锋派大为震惊。

同时这种理性主义原则下的反理性形式，体现了阿尔托对现代主义独裁专断的否定。

希契柯克称它有“表现主义”倾向。

因当时建筑材料仍受管制，只好用砖砌承重墙，高七层，平面作弯来弯去的蛇形，这样就可使宿舍每人都能看窗外的查里斯河风景，同时，曲线布置也可以冲散一般宿舍特有的单调冷漠气氛。

）⑶结构形式分析①结构形式：砖砌承重墙②受力特点：砖墙既是承重结构，又是围护结构。

墙体、基础等竖向承重构件采用砖砌体结构，楼盖、屋盖等水平承重构件采用装配式或现浇钢筋混凝土结构⑷施工方案：（平面图）⑸建筑结构特点：建筑平面灵活，使用方便，结构构件巧妙转化为精致的装饰。

二、框架结构⑴工程名称：萨伏伊别墅(the Villa Savoye)⑵工程概况：萨伏伊别墅是现代主义建筑的经典作品之一，位于巴黎近郊的普瓦西（Poissy），由现经典别墅设计案例代建筑大师勒柯布西耶于1928年设计，1930年建成，使用钢筋混凝土框架结构。
