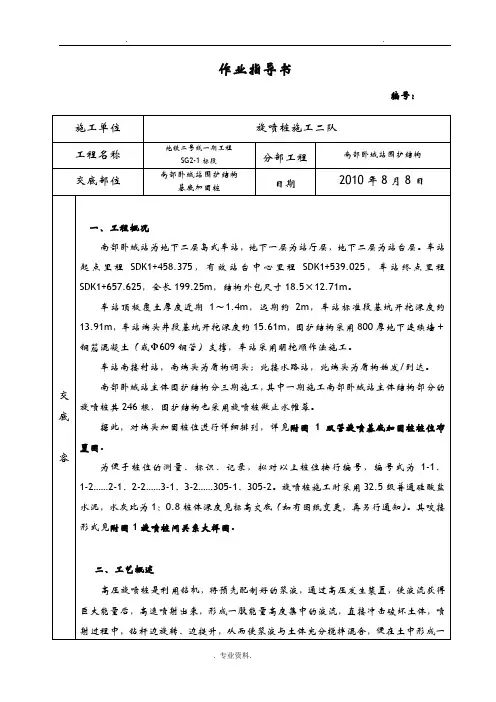

技术交底记录工程名称开封三义寨闸改建工程分部工程地基与基础分项工程名称高压旋喷桩交底时间一:施工概况高压旋喷桩连续墙在上游翼墙区及闸室区基础范围内。
桩基采用正方形布置,桩径0.6m,桩间距0.4m。
二:工艺流程本标段拟采用单管旋喷法,工艺流程为施工准备→测量定位→机具就位→钻孔至设计标高→旋喷开始→提升旋喷注浆→旋喷结束成桩三:施工方法(1)场地平整正式进场施工前,进行管线调查后,清除施工场地地面以下2米以内的障碍物,不能清除的做好保护措施,然后整平、夯实;同时合理布置施工机械、排浆沟、灰浆拌制系统和电力线路位置,确保施工场地的“三通一平”。
(2)测量定位施工前用全站仪测定旋喷桩施工的控制点,用白灰标记,经过复测验线合格后,用钢尺和测线实地布设桩位,并用竹签钉紧,一桩一签,确保桩机准确就位。
(3)机具就位钻机就位后,对桩机进行调平、对中,调整桩机的垂直度,保证钻杆应与桩位一致,偏差应在10mm以内,钻孔垂直度误差小于1 %;钻孔前应调试空压机、泥浆泵,使设备运转正常;校验钻杆长度,并在钻塔旁标注深度线,保证孔底标高满足设计深度。
(4)钻孔、插管采单管旋喷法施工。
该方法插管与钻孔两道工序合二为一,即钻孔完成时插管作业同时完成。
当第一阶段贯入土中时,借助喷射管本身的喷射或振动贯入。
其过程为:启动钻机,同时开启高压泥浆泵低压输送水泥浆液,使钻杆沿导向架振动、射流成孔下沉;直到桩底设计标高,观察工作电流不应大于额定值。
在插管过程中,为防止泥砂堵塞喷嘴,可用较小压力(0.5~1.0MPa)边下管边射水,至设计标高后停止钻进。
(5)浆液配置桩机移位时,即开始按设计确定的配合比拌制水泥浆。
高压旋喷桩的浆液,采用普通硅酸盐水泥,水泥浆液配制严格按设计要求控制为水灰比1∶0.8。
搅拌灰浆时,首先将水加入桶中,再将水泥倒入,开动搅拌机搅拌10~20分钟,浆液在灰浆拌和机中要不断搅拌,直到喷浆前。
喷浆时,拧开搅拌桶底部阀门,放入第一道筛网,过滤后流入浆液池,然后通过泥浆泵抽进第二道过滤网,第二次过滤后流入浆液桶中。
完整版)高压旋喷桩安全交底
安全交底:高压旋喷桩施工
本文介绍了XXX在广州市轨道交通七号线一期大洲车辆
段与综合基地施工1标中,高压旋喷桩工种的安全交底内容。
一、安全生产规定
施工人员必须遵守国家的安全政策、法律法规和规章制度。
进入施工现场前必须接受安全检查,并遵守安全操作规程。
施工现场应设置醒目的安全、防火标志提示牌。
在施工前,安质部要对桩基队进行三级安全教育,并定期开展现场安全检查整治活动。
所有高压旋喷桩施工人员都必须接受安全教育和培训。
施工前必须进行安全技术交底,并认真填写安全日记。
二、安全交底
施工人员进入施工现场时必须佩戴安全帽,并禁止赤脚、穿拖鞋进入现场。
施工现场必须按照规定设置安全防护设施,
保证施工现场及相邻区域的人员和设施安全。
每次注浆前要认真检查安全阀、压力表的灵敏度,并调整到规定注浆压力位置。
安装高压管路和泵头各部件时,各丝扣的联接必须拧紧,保证联接完好。
注浆过程中,禁止现场人员在注浆孔附近停留,防止密封胶冲式阀门破裂伤人。
注浆时不得随意停水停电,必要时必须事先通知,待注浆完成并冲洗后方可停水停电。
注浆施工期间,必须有专职机电修理工,以便出现机械和电器故障时能及时处理。
水泥浆配置人员和注浆操作人员必须佩戴安全帽、防尘口罩和手套等劳动保护用品,方可进行注浆施工。
施工前必须对高压泵全面检查和清洗,防止泵体的残渣和铁屑存在。
高压胶管不能超过压力范围使用,并且使用时弯曲必须不小于规定的弯曲半径,严禁将高压管弯折捆绑,防止高压管爆裂伤人。
技术交底书.技术交底书表格编号1131项目名称中铁四局蒙华铁路MHTJ-3标段项目经理部共7 页交底编号工程名称新建蒙西至华中地区铁路煤运通道工程设计文件图号蒙华浩三段施隧01-10施工部位白城隧道DK209+353-DK209+610段高压旋喷桩交底日期技术交底内容:1、技术交底范围本交底适用于新建蒙西至华中地区铁路煤运通道工程MHTJ-3标白城隧道DK209+353-DK209+610段(257m)地层加固。
2、设计情况(1)旋喷桩技术参数1)旋喷桩桩径:0.6m;2)DK209+353-DK209+437洞顶采用清表加固,DK209+437-DK209+610采用直接地面加固;3)喷射方式:旋喷。
4)隧道轮廓线以内桩间距为0.52m,轮廓线以外2m内桩间距0.45m,长度从地表位置钻入近期过轨顶面处,I区全部为11.62m实桩,注1:1.1水泥浆;II区为实桩,注1:1.3水泥浆DK209+353-DK209+592桩长5m,DK209+592-DK209+610桩长根据地面高度确定,平均值为3.1m;空钻区DK209+353-DK209+437长7m,DK209+437-DK209+610根据地表高度而定,平均长3.6m,孔位布置详图如下图所示;5)灌浆材料:搅拌浆液宜选用强度等级为42.5级或以上的普通硅酸盐水泥,湿法的水泥浆水灰比选用1:1.1、1:1.3。
水取用降水井抽出的水,并补充一定量的自来水。
旋喷桩施工参数表旋喷桩布置详图旋喷桩施工横断面图3、开始施工的条件及施工准备工作①平整场地。
②测定桩位,在四个角放样出控制桩后进行引桩,先施工隧道轮廓线外侧旋喷桩。
②桩机就位,调整沉管与地面垂直,确保垂直度偏差不大于1%。
③搅拌下沉将喷射注浆管钻入土中, 喷嘴钻至内轨顶标高时,即可喷射注浆。
④在喷射注浆参数达到规定值后,提升喷射管,由下而上喷射注浆至设计桩顶,固结体有效直径±50mm ;⑤高压喷射注浆完成后,冲洗喷嘴,做好桩顶标记。
高压旋喷桩施工交底1. 施工简介高压旋喷桩施工是一种常用的地基处理方式,通过高压水泥浆进行钻孔注入,形成强固的桩基。
本次施工旨在为项目提供稳定的地基支撑。
2. 施工过程2.1 钻孔准备- 根据设计要求,确定桩基的数量和位置。
- 进行地质勘探,了解地层情况,并根据勘探结果确定钻孔深度。
- 准备钻孔设备和工具,确保设备正常运行。
2.2 桩基施工- 使用钻孔设备进行钻孔,控制孔径和钻孔深度。
- 在钻孔过程中,定期检查岩屑排出情况,确保钻孔质量。
- 完成钻孔后,开始注浆,使用高压水泥浆注入钻孔,形成桩体。
- 根据施工要求,确保注浆均匀、密实,避免产生空洞或塌陷。
3. 安全措施- 在施工现场设置明显的安全警示标志,保持施工区域的安全。
- 操作人员必须穿戴安全帽、防护眼镜、手套等个人防护装备。
- 钻孔机械设备必须经过检修和保养,确保正常运行。
- 操作人员必须熟悉设备操作规程,并严格遵守操作规范。
4. 质量控制- 施工过程中,定期进行质量抽验,保证桩基质量。
- 检查桩体硬度和均匀性,确保桩基的稳定性。
- 记录施工过程中的关键数据和质量记录,以备查验。
5. 施工总结高压旋喷桩施工是一项重要的地基处理工艺,在施工过程中需要严格按照设计要求和操作规范进行操作。
同时,保证施工安全和质量控制是施工的关键。
通过合理的施工过程和控制措施,可为项目提供稳定的地基支撑。
以上为高压旋喷桩施工交底文档,供参考使用。
如有疑问,请及时沟通。
高压旋喷桩技术交底1. 概述高压旋喷桩技术是目前常用的土方加固技术之一,其工作原理是通过高压气流喷洒水泥浆或其他混合材料,将其混合成悬浮状态,并在喷口附近加入旋转机构使其产生旋转,使喷出的混合物在空气中产生离心作用并且短暂回流,从而在地层中形成一定直径和长度的加固带,提高土体的抗拔能力、抗剪强度以及承载力等性能。
2. 工作原理高压旋喷桩利用高压气流将水泥浆或混合材料带入喷嘴,喷嘴附近有旋转机构可以使材料在喷出的同时形成旋转,产生离心作用,从而形成一定直径和长度的加固带,并在材料固化之后增强土体的力学性能。
高压旋喷桩的工作原理主要包括以下几个方面:•喷嘴:作为喷洒混合物的出口,水泥浆或混合材料通过喷嘴直接喷向地层,从而形成加固带。
•高压气源:用于驱动水泥浆等混合材料通过喷嘴进行喷洒。
•旋转机构:沿着土体纵向方向旋转,使得喷出的水泥浆或混合材料能够形成旋转,并产生离心作用。
3. 工作流程高压旋喷桩的施工流程一般分为以下几个步骤:1.现场考察:了解地层情况、土层厚度、土层性质等相关信息,为施工提供依据。
2.设计方案:针对具体的项目和地层情况,设计加固加固带形状、长度、直径等参数,以及材料的配比。
3.洞口准备:对于需要加固的地方进行挖掘和洞口的准备。
4.施工混合物:将水泥、碎石和水混合,加入到高压混合机中,混合均匀。
5.高压喷洒:利用高压气流将混合物喷出,形成一定直径和长度的加固带。
6.固化:待喷出的材料固化后,形成经过加固的地层。
4. 安全措施针对高压旋喷桩施工过程中存在的安全风险,应该采取如下安全措施:•工作人员必须佩戴符合要求的防护装备,避免喷溅物质对眼睛和皮肤造成伤害。
•在施工现场设置明显的警示牌和安全栏杆,确保人员和设备的安全。
•按照施工规范和相关标准进行施工,确保工作过程中不产生其他安全隐患。
•进行必要的培训,提高工作人员的安全意识和技能,确保工作安全。
5. 结论高压旋喷桩技术具有工艺简单、效果显著、工期短等优点,采用适当的设计方案和措施可以有效地提高土体的力学性能,同时在施工过程中做好安全保障,保证施工过程中人员和设备的安全,是一种非常实用的土方加固工艺。

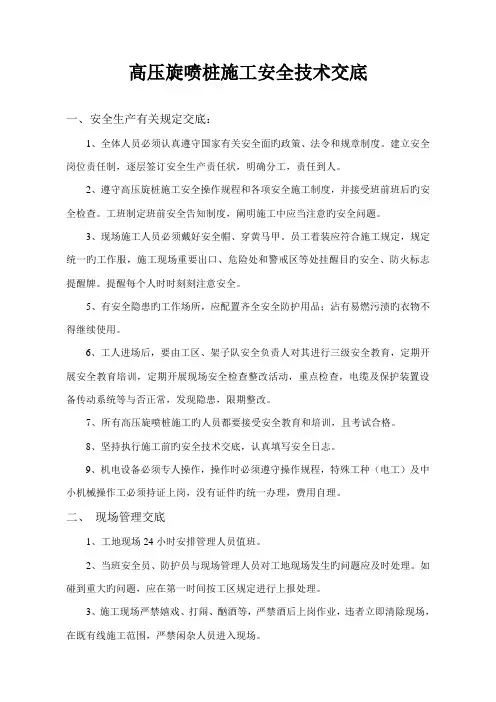

高压旋喷桩施工安全技术交底一、安全生产有关规定交底:1、全体人员必须认真遵守国家有关安全面旳政策、法令和规章制度。
建立安全岗位责任制,逐层签订安全生产责任状,明确分工,责任到人。
2、遵守高压旋桩施工安全操作规程和各项安全施工制度,并接受班前班后旳安全检查。
工班制定班前安全告知制度,阐明施工中应当注意旳安全问题。
3、现场施工人员必须戴好安全帽、穿黄马甲。
员工着装应符合施工规定,规定统一旳工作服,施工现场重要出口、危险处和警戒区等处挂醒目旳安全、防火标志提醒牌。
提醒每个人时时刻刻注意安全。
5、有安全隐患旳工作场所,应配置齐全安全防护用品;沾有易燃污渍旳衣物不得继续使用。
6、工人进场后,要由工区、架子队安全负责人对其进行三级安全教育,定期开展安全教育培训,定期开展现场安全检查整改活动,重点检查,电缆及保护装置设备传动系统等与否正常,发现隐患,限期整改。
7、所有高压旋喷桩施工旳人员都要接受安全教育和培训,且考试合格。
8、坚持执行施工前旳安全技术交底,认真填写安全日志。
9、机电设备必须专人操作,操作时必须遵守操作规程,特殊工种(电工)及中小机械操作工必须持证上岗,没有证件旳统一办理,费用自理。
二、现场管理交底1、工地现场24小时安排管理人员值班。
2、当班安全员、防护员与现场管理人员对工地现场发生旳问题应及时处理。
如碰到重大旳问题,应在第一时间按工区规定进行上报处理。
3、施工现场严禁嬉戏、打闹、酗酒等,严禁酒后上岗作业,违者立即清除现场,在既有线施工范围,严禁闲杂人员进入现场。
4、特殊工种人员持证上岗,严禁无证上岗操作,防止机电事故旳发生和伤害他人事故旳发生。
没有证件旳,把需要办证人员旳花名册上报安质部,统一办理证件。
5、现场电缆必须架空布设,多种电器控制必须设置二级供电三级保护装置,贯彻“一机一闸一漏保”及五线三相制等各项措施。
6、电器、线路必须断电修理,并挂上警示牌。
在保护措施不齐全旳状况下,严禁人员处理场地旳障碍物等。
高压旋喷桩施工技术交底1. 背景高压旋喷桩是一种常用的地基处理技术,常用于土地基的加固和支护。
本文档旨在向施工人员交底高压旋喷桩施工技术,确保施工过程的顺利进行。
2. 施工前准备在进行高压旋喷桩施工之前,需要进行以下准备工作:- 确定施工地段,并进行详细的地质勘察和评估。
- 准备高压旋喷桩施工所需的设备和材料。
- 制定详细的施工计划,并与相关部门和人员进行协调。
3. 施工步骤高压旋喷桩的施工步骤如下:步骤一:准备工作- 根据施工计划,在施工地段进行场地平整和标线。
- 搭建所需的施工平台和工作平台。
步骤二:钻孔- 根据设计要求和场地情况,确定钻孔的位置和深度。
- 使用旋喷桩机进行钻孔,确保钻孔的直径和深度符合要求。
步骤三:注浆- 在钻孔过程中,通过旋喷桩机进行同步注浆。
- 注浆材料应根据设计要求选择合适的水泥和添加剂。
步骤四:拉桩- 钻孔完成后,使用旋喷桩机进行桩身拉桩。
- 桩身拉桩过程中,应控制旋喷桩机的旋转速度和下沉速度。
步骤五:施工记录和检查- 在施工过程中,及时记录施工参数和数据。
- 完成施工后,对旋喷桩进行检查和测量,确保其符合设计要求。
4. 安全注意事项在高压旋喷桩施工过程中,需要注意以下安全事项:- 操作人员应经过培训和资质认证,并严格按照操作规程进行施工。
- 确保施工现场的安全措施,包括扬尘控制、防护设施和消防设备。
- 定期检查和维护施工设备,确保其正常运行。
以上为高压旋喷桩施工技术交底的内容,希望能对施工人员有所帮助。
详细的施工细节和操作规程,需要根据具体项目和要求进行调整和补充。
施工过程中,请始终保持高度警惕和安全意识,确保施工的质量和安全。
技术交底书技术交底书表格编号1001项目名称杭州地铁4号线5标南星桥站第1 页共10 页交底编号工程名称杭州地铁4号线5标南星桥站双重管高压旋喷桩设计文件图号HD4-1-S-ECI-04-Z07-JG-01-B施工部位双重管高压旋喷桩交底日期技术交底内容:1、设计情况2、作业范围3、人员机械配置4、施工工艺5、控制要点6、质量标准7、成品保护8、公用事业管线保护9、安全、质量、环境保护及文明施工注意事项附件及附图:1、附图一《双重管加固图》编制人(签字)复核人(签字)交底人(签字)接受交底人(签字):一、设计情况南星桥站为4号线与5号线的换乘车站,南星桥站4号线车站总长199.996m,标准段宽20.3m,地下双层岛式站台车站,站台宽度12m,共设4个出入口和2个风道;5号线车站总长160.15m,标准段宽20.7m,地下三层岛式站台车站,站台宽度12m,共设2个出入口和2个风道。
二、作业范围南星桥站处于杭州市上城区,为4号线与5号线的换乘车站,车站位于钱江路与飞云江路的交叉口,4号线车站大体沿钱江路东西走向布置,5号线车站大体沿飞云江路南北向布置。
施工范围为车站二期围挡内已施工导墙的地下连续墙两侧进行旋喷加固,本工程地基加固采用高压旋喷桩,地连墙接口部位采用Φ800二重管旋喷桩代替,深度30m。
坑外旋喷桩加固Φ800@600,加固深度为坑底以下3m,水泥掺量为20%,详见附图一《双重管加固图》。
三、人员机械配置1、为保证作业班组人员高效稳定,便于管理,并隶属于项目经理部统一领导,统筹调度。
其劳动力组织安排见表:2、主要施工机械计划合理选择施工设备是保证施工顺利的重要环节。
设备型号数量选择的原则是:能满足设计对工程的技术和质量标准。
投入施工的主要设备如下表:投入施工主要设备表四、施工工艺旋喷桩施工工艺流程图见图4-1所示。
图4-1 旋喷桩施工工艺流程图①就位在现场按设计图的孔位放线,然后移动钻机,使钻杆头对准孔位中心。
技术交底书
.技术交底书表格编号1131
项目名称中铁四局蒙华铁路MHTJ-3标段项目经理部
共7 页交底编号
工程名称新建蒙西至华中地区铁路煤运通道工程
设计文件图号蒙华浩三段施隧01-10
施工部位白城隧道DK209+353-DK209+610段高压旋喷桩
交底日期
技术交底内容:
1、技术交底范围
本交底适用于新建蒙西至华中地区铁路煤运通道工程MHTJ-3标白城隧道
DK209+353-DK209+610段(257m)地层加固。
2、设计情况
(1)旋喷桩技术参数
1)旋喷桩桩径:0.6m;
2)DK209+353-DK209+437洞顶采用清表加固,DK209+437-DK209+610采用直
接地面加固;
3)喷射方式:旋喷。
4)隧道轮廓线以内桩间距为0.52m,轮廓线以外2m内桩间距0.45m,长度从地表
位置钻入近期过轨顶面处,I区全部为11.62m实桩,注1:1.1水泥浆;II区为实桩,注
旋喷桩施工参数表旋喷桩布置详图旋喷桩施工横断面图。
