顶管高压旋喷桩技术交底03

高压旋喷桩安全专项施工技术交底1. 引言高压旋喷桩是一种常见的地下工程施工方法，广泛应用于土建工程中。

然而，由于高压旋喷桩施工涉及高压设备和复杂的施工操作，存在一定的安全风险。

因此，在进行高压旋喷桩施工之前，有必要进行专项施工技术的交底，以确保施工人员的安全意识和操作技能，减少施工过程中的安全风险。

2. 交底目的本次高压旋喷桩安全专项施工技术交底的目的是使施工人员充分了解高压旋喷桩施工的安全要求和操作规程，掌握正确的施工方法，提高安全意识和施工技能，确保施工过程中的安全。

3. 安全要求高压旋喷桩施工需要遵守以下安全要求：3.1 施工人员必须熟悉高压旋喷桩设备的结构原理和操作规程，并取得相关资质证书。

3.2 施工现场应设置明显的安全警示标识，确保施工人员能够清晰辨认危险区域和安全通道。

3.3 施工人员应佩戴符合规定的个人防护装备，包括安全帽、防护眼镜、防护手套等。

3.4 施工人员在操作高压设备时，必须严格按照操作规程进行操作，禁止擅自调整设备参数或进行其他危险行为。

3.5 施工人员应定期参加安全教育培训，增强安全意识和应急处理能力。

4. 施工准备工作在进行高压旋喷桩施工之前，需要进行以下准备工作：4.1 检查设备检查高压旋喷桩设备是否正常工作，包括检查电源、控制系统、液压系统等各项功能是否正常，确保设备处于良好的工作状态。

4.2 安全检查对施工现场进行安全检查，包括确认施工区域是否清理完毕，地面是否平整，是否存在明显的安全隐患等。

4.3 通风设施对施工区域进行通风设施的设置，确保施工现场的空气流通，减少有害气体的积聚。

4.4 防护装备检查和准备符合规定的个人防护装备，包括安全帽、防护眼镜、防护手套等，确保施工人员的安全。

5. 施工操作流程5.1 施工前准备施工前，必须对施工区域进行清理，并设置安全警示标识。

施工人员需穿戴好个人防护装备，检查设备工作状态，确保液压系统正常。

5.2 施工设备调试进行设备调试前，需要确认地下管线、电缆等的位置情况，避免损坏现有设施。

高压旋喷桩的技术交底(新编版)Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals.( 安全管理 )单位：______________________姓名：______________________日期：______________________编号：AQ-SN-0425高压旋喷桩的技术交底(新编版)一、工程概况本工程施工里程为NK2+200-NK10+500，白庄站与付庄I场站之间在既有线南侧增加复线，区间路基全长6.1km。

本工程主要为软土路基，沿线分布，地基主要采用水泥搅拌桩及旋喷桩进行加固处理。

局部有高空电缆、公路桥梁地段、白庄站软基处理靠近既有线1.9m范围为高压旋喷桩，桩径0.5m，按桩间距1.1m，呈正三角形布置，设计桩长10.65～12.05m。

既有涵洞接长软基处理均为高压旋喷桩，桩径0.5m，桩长10m、12m两种，桩间距1m，呈正三角形布置。

二、地下管线保护作业场地在清理平整前，挖探沟做好地下管线的探测工作，并在项目部人员及相关产权单位到现场确认管线位置和数量。

施工前，完成施工范围有影响的管线采取迁改或保护措施。

三、人员防护要求1、防护员防护要求（1）精力集中，保持每隔3-5分钟通话一次，了解列车运行情况，防止漏报列车进入施工地段。

（2）了解施工进度，上报驻站防护员。

（3）作好原始记录。

内容包括开工和收工时间、作业项目、作业地点、施工负责人姓名、列车运行情况、调度命令等。

（4）凡工地上有违章作业或影响行车的障碍等不安全因素，应及时制止和通知施工负责人，当危及行车安全时应及时拦停列车，并如实地将情况上报驻站防护员。

( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改高压旋喷桩技术交底(新编版)Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.高压旋喷桩技术交底(新编版)一、施工准备（一）作业条件1、施工前保证场地的三通一平，确保用电安全，采取防止施工机械失稳的措施。

2、根据图纸（二）材料要求1、水泥：采用P.C.32.5级普通硅酸盐水泥,每批次进场水泥必须有生产厂家产品合格证，并根据有关规定进行抽查检验。

可视需要添加适量外加剂和掺和料。

2、水：使用不含有害物质的洁净水。

（三）施工机具旋喷钻机、灰浆搅拌机、灰浆泵、高压水泥浆泵、空压机、旋喷管、高压胶管等相关配套设备。

（四）主要工作量旋喷桩采用二重管法施工，成桩直径0.5m，桩顶标高为▽-16.1m，有效桩长11.7m，合计6393根，共74797米，加固面积为13076.5平方米。

二、三、施工工艺1、放线定位根据设计的施工图和坐标网点测量放出施工轴线。

在施工轴线上确定孔位，依据基准点进行测量各孔口地面高程。

2、钻机就位钻机应垂直于地面且摆放平稳，放线桩位与设计桩位的偏差不得大于20mm。

造孔每钻进5m用水平尺测量机体水平、立轴垂直。

3、浆液配制搅拌本工程旋喷桩浆液采用水灰比为1.0的水泥浆。

水泥要过筛，且为了防止水泥浆离析，应在灰浆机中不停搅动。

为了保证浆液的浓度，应当采用二次搅拌配制浆液，即在搅拌机中按确定的水灰比配制并搅拌水泥浆液。

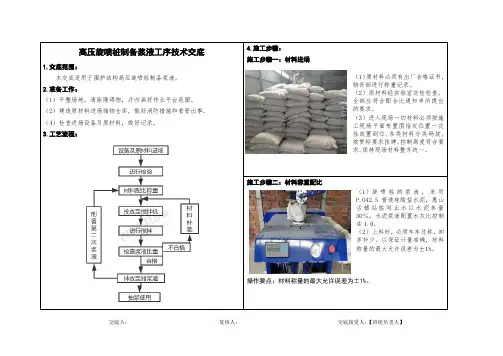

高压旋喷桩制备浆液工序技术交底1.交底范围：本交底适用于围护结构高压旋喷桩制备浆液。

2.准备工作：（1）平整场地，清除障碍物，并归画好作业平台范围。

（2）建造原材料进场储物仓库，做好消防措施和看管出事。

（4）检查进场设备及原材料，做好记录。

3.工艺流程：4.施工步骤：施工步骤一：材料进场（1）原材料必须有出厂合格证书，物资部进行称重记录。

（2）原材料经实验室送检检查，全部应符合配合比通知单所提出的要求。

（3）进入现场一切材料必须按施工现场平面布置图指定位置一次性放置到位,各类材料分类码放,按贯标要求挂牌,控制高度符合要求,保持现场材料整齐统一。

施工步骤二：材料称重配比（1）旋喷桩的浆液，采用P.O42.5普通硅酸盐水泥，惠山古镇站桩间止水以水泥参量30％，水泥浆液配置水灰比控制在1.0。

（2）上料时，必须车车过称，卸多补少。

以保证计量准确，材料称量的最大允许误差为±1%。

操作要点：材料称量的最大允许误差为±1%。

交底人：复核人：交底接受人：【班组负责人】施工步骤三：材料投放（1）搅拌材料所用的水质应干净清洁，达到饮用水标准。

（2）制浆机应加装滤网，以防止杂物落入制浆机，影响水泥浆质量或者堵塞输浆管路。

（3）搅拌机启动后，先加入配比中水的3/4量，再放入水泥，最后再加入剩余的1/4水。

操作要点：先加入配比中水的3/4量，再放入水泥，最后再加入剩余的1/4水，添加水的质量同水泥质量一样。

施工步骤四：搅拌机搅拌制浆开动搅拌机20-30分钟，然后打开搅拌桶底部阀门，放入第一道滤网（孔径0.8mm）过滤流入浆液池。

通过泥浆泵抽进第二道滤网（孔径0.8mm），第二次过滤后流入浆液桶，待压浆时备用。

施工步骤五：检测泥浆比重（1）对制造完成的水泥浆液进行比重检测。

（2）测量步骤：测量时将泥浆杯装满泥浆，加盖并擦净从小口溢出的泥浆。

加盖并擦净从小口溢出的泥浆。

然后置于支架上，移动游码，使杠杆呈水平状态，读出游码左侧所示刻度，即为泥浆的比重。

高压旋喷桩施工交底1. 施工简介高压旋喷桩施工是一种常用的地基处理方式，通过高压水泥浆进行钻孔注入，形成强固的桩基。

本次施工旨在为项目提供稳定的地基支撑。

2. 施工过程2.1 钻孔准备- 根据设计要求，确定桩基的数量和位置。

- 进行地质勘探，了解地层情况，并根据勘探结果确定钻孔深度。

- 准备钻孔设备和工具，确保设备正常运行。

2.2 桩基施工- 使用钻孔设备进行钻孔，控制孔径和钻孔深度。

- 在钻孔过程中，定期检查岩屑排出情况，确保钻孔质量。

- 完成钻孔后，开始注浆，使用高压水泥浆注入钻孔，形成桩体。

- 根据施工要求，确保注浆均匀、密实，避免产生空洞或塌陷。

3. 安全措施- 在施工现场设置明显的安全警示标志，保持施工区域的安全。

- 操作人员必须穿戴安全帽、防护眼镜、手套等个人防护装备。

- 钻孔机械设备必须经过检修和保养，确保正常运行。

- 操作人员必须熟悉设备操作规程，并严格遵守操作规范。

4. 质量控制- 施工过程中，定期进行质量抽验，保证桩基质量。

- 检查桩体硬度和均匀性，确保桩基的稳定性。

- 记录施工过程中的关键数据和质量记录，以备查验。

5. 施工总结高压旋喷桩施工是一项重要的地基处理工艺，在施工过程中需要严格按照设计要求和操作规范进行操作。

同时，保证施工安全和质量控制是施工的关键。

通过合理的施工过程和控制措施，可为项目提供稳定的地基支撑。

以上为高压旋喷桩施工交底文档，供参考使用。

如有疑问，请及时沟通。

高压旋喷桩技术交底1. 概述高压旋喷桩技术是目前常用的土方加固技术之一，其工作原理是通过高压气流喷洒水泥浆或其他混合材料，将其混合成悬浮状态，并在喷口附近加入旋转机构使其产生旋转，使喷出的混合物在空气中产生离心作用并且短暂回流，从而在地层中形成一定直径和长度的加固带，提高土体的抗拔能力、抗剪强度以及承载力等性能。

2. 工作原理高压旋喷桩利用高压气流将水泥浆或混合材料带入喷嘴，喷嘴附近有旋转机构可以使材料在喷出的同时形成旋转，产生离心作用，从而形成一定直径和长度的加固带，并在材料固化之后增强土体的力学性能。

高压旋喷桩的工作原理主要包括以下几个方面：•喷嘴：作为喷洒混合物的出口，水泥浆或混合材料通过喷嘴直接喷向地层，从而形成加固带。

•高压气源：用于驱动水泥浆等混合材料通过喷嘴进行喷洒。

•旋转机构：沿着土体纵向方向旋转，使得喷出的水泥浆或混合材料能够形成旋转，并产生离心作用。

3. 工作流程高压旋喷桩的施工流程一般分为以下几个步骤：1.现场考察：了解地层情况、土层厚度、土层性质等相关信息，为施工提供依据。

2.设计方案：针对具体的项目和地层情况，设计加固加固带形状、长度、直径等参数，以及材料的配比。

3.洞口准备：对于需要加固的地方进行挖掘和洞口的准备。

4.施工混合物：将水泥、碎石和水混合，加入到高压混合机中，混合均匀。

5.高压喷洒：利用高压气流将混合物喷出，形成一定直径和长度的加固带。

6.固化：待喷出的材料固化后，形成经过加固的地层。

4. 安全措施针对高压旋喷桩施工过程中存在的安全风险，应该采取如下安全措施：•工作人员必须佩戴符合要求的防护装备，避免喷溅物质对眼睛和皮肤造成伤害。

•在施工现场设置明显的警示牌和安全栏杆，确保人员和设备的安全。

•按照施工规范和相关标准进行施工，确保工作过程中不产生其他安全隐患。

•进行必要的培训，提高工作人员的安全意识和技能，确保工作安全。

5. 结论高压旋喷桩技术具有工艺简单、效果显著、工期短等优点，采用适当的设计方案和措施可以有效地提高土体的力学性能，同时在施工过程中做好安全保障，保证施工过程中人员和设备的安全，是一种非常实用的土方加固工艺。

高压旋喷桩的技术交底(标准版)Business leaders cannot lack safety awareness. Only when the company strengthens its safety management and construction can the personal safety of workers be guaranteed.( 安全管理)单位：_______________________部门：_______________________日期：_______________________本文档文字可以自由修改高压旋喷桩的技术交底(标准版)一、工程概况本工程施工里程为NK2+200-NK10+500，白庄站与付庄I 场站之间在既有线南侧增加复线，区间路基全长6.1km。

本工程主要为软土路基，沿线分布，地基主要采用水泥搅拌桩及旋喷桩进行加固处理。

局部有高空电缆、公路桥梁地段、白庄站软基处理靠近既有线1.9m范围为高压旋喷桩，桩径0.5m，按桩间距1.1m，呈正三角形布置，设计桩长10.65～12.05m。

既有涵洞接长软基处理均为高压旋喷桩，桩径0.5m，桩长10m、12m两种，桩间距1m，呈正三角形布置。

二、地下管线保护作业场地在清理平整前，挖探沟做好地下管线的探测工作，并在项目部人员及相关产权单位到现场确认管线位置和数量。

施工前，完成施工范围有影响的管线采取迁改或保护措施。

三、人员防护要求1、防护员防护要求（1）精力集中，保持每隔3-5分钟通话一次，了解列车运行情况，防止漏报列车进入施工地段。

（2）了解施工进度，上报驻站防护员。

（3）作好原始记录。

内容包括开工和收工时间、作业项目、作业地点、施工负责人姓名、列车运行情况、调度命令等。

（4）凡工地上有违章作业或影响行车的障碍等不安全因素，应及时制止和通知施工负责人，当危及行车安全时应及时拦停列车，并如实地将情况上报驻站防护员。

旋喷桩施工技术交底一、施工工艺要求本路段地基加固旋喷桩施工采用单管成桩法施工，在既有路基坡脚增加直径为60cm的旋喷桩，桩长为18.5m，每米水泥用量为210kg。

技术参数为：泥浆泵浆压力值为25Mpa；钻杆提升速度21-25cm/min；钻杆旋转速度14-20r/min；水灰比宜为1.0水泥用量210kg/m1．旋喷桩浆液材料：水泥：水泥采用强度等级为32.5的矿渣硅酸盐水泥，其性能必须符合《通用硅酸盐水泥》GB175-2007的规定，且在有效期内使用；严禁使用受潮、结块、变质的劣质水泥。

水：饮用水或经化验符合混凝土拌合用水。

2．试桩及确定工艺参数根据现场各层土样，在室内按不同的含水量和配合比进行试验，优选出最合理浆液配方后，必须在正式施工现场进行喷射成桩试验，确定旋喷管的转速、提升速度、注浆喷射压力、注浆量等参数，以查明喷射固结体的成桩直径和桩体强度，验证设计的可靠性和安全性。

二、施工工艺流程本工程采用单管成桩法施工，其工艺流程如下：1. 确定桩位根据设计要求确定，在施工前由技术人员放出桩位，桩位用小竹片桩标记。

高压旋喷桩布置形式为正三角形布置，桩间距为1.5m。

桩径0.6 m,设计桩长18.5m。

2. 钻机就位钻机组装好后，采用导轨法就位。

钻机基本就位后，调平安稳，将转盘、钻杆轴线对准桩位小竹片桩，对准误差控制在5cm以内，再调整钻架、钻杆，使钻杆垂直度控制在1%以内。

检查高压设备、管路系统，确保规格符合设计要求、连接密封完好。

并尽量缩短高压注浆管的长度，控制在60m以内为宜。

3. 设备试运转旋喷桩设备安装、就位完毕后，必须进行试运转，确保状态良好、运转正常。

设备试运转应满足下列要求：①钻机（旋喷管）转速、提升速度符合工艺参数，误差在10%以内；②设备工作电压、电流稳定，电流不超过额定值；③输、注浆液管路、水管路畅通，无渗漏；闸阀使用正常；压力、流量等仪表显示正确；④高压泥浆泵电机达到设定转速，能保持设定泵压，泵压误差在±2Mpa 以内；浆液排放量符合设计流量；⑤制、贮浆液设备的制备浆液能力满足注浆要求；⑥设备运转平稳，操作人员配合默契。

高压旋喷桩技术交底资料概述高压旋喷桩是目前较为常见的桩基础技术之一，它采用高压气体和水泥混合物将土层挤压成型，然后进行碾实，以达到加固土壤，提高承载能力的作用。

该技术较常见于建筑、道路、桥梁等基础工程中。

本文将从高压旋喷桩的原理、工艺流程、设备及施工要点等方面进行详细介绍。

原理高压旋喷桩是利用高压氧气将水泥、混凝土或其它材料注入岩土中，形成单桩或桩群。

首先将装有水泥、混凝土等材料的隔离装置插入土中，然后通过高压气体将水泥混凝土喷出来，形成一个圆锥形的堆体，谷地处为桩头，顶部口径采用二元配管控制喷出口径，精确定位孔深。

然后将喷出的混凝土堆进行碾压，达到加固土壤，提高承载能力的目的。

工艺流程•桩位标记和校正：首先根据设计图纸标记好桩位，并校正好桩位的位置。

桩位确定后，需要将施工基地打平，以便钻孔。

•钻孔：按照设计的标准和直径进行钻孔，要保证钻孔的深度达到设计的要求，并使孔壁保持垂直，保证喷桩位置准确。

•隔离装置：在钻孔完成后，需要对孔内进行扫掏，然后插入隔离装置，使得孔内不被污染，且保证放料时不会堵塞孔口。

•注浆：在插入隔离装置后，需要使用高压氧气将水泥混凝土注入钻孔内并形成堆体，定位准确后内部回笼打压，若需要进行贯穿岩层，还需要具备钻岩机械。

•碾压：在喷出堆体之后，需要进行碾压，加固土壤，提高承载能力。

根据设计要求、土质、喷出深度等因素，在不损坏土质的前提下进行碾压。

•防护：在喷桩工作完成后，需要采取防护措施，将孔口遮盖好，以便将来进行土方施工。

设备高压旋喷桩所需要的主要设备有：•钻孔机：用于对钻孔进行钻造，保证钻孔的大小和位置准确。

•喷混设备：用于高压混凝土的喷射，使钻孔内部形成一个堆体。

•碾压机：用于碾压喷出的堆体，加固土壤。

施工要点•工艺流程严格执行：在施工过程中，要严格执行工艺流程，确保各个环节的施工有序。

避免由于施工环节缺失导致问题产生。

•设备操作规范：在设备使用过程中，要求操作人员严格按照相关操作规程，不要产生岩屑、脱壳、破碎、遗落。
