高压旋喷桩技术交底

技术交底书
.技术交底书表格编号1131
项目名称中铁四局蒙华铁路MHTJ-3标段项目经理部
共 7 页交底编号
工程名称新建蒙西至华中地区铁路煤运通道工程
设计文件图号蒙华浩三段施隧01-10
施工部位白城隧道DK209+353-DK209+610段高压旋喷桩
交底日期
技术交底内容：
1、技术交底范围
本交底适用于新建蒙西至华中地区铁路煤运通道工程MHTJ-3标白城隧道
DK209+353-DK209+610段（257m）地层加固。

2、设计情况
（1）旋喷桩技术参数
1）旋喷桩桩径：0.6m；
2）DK209+353-DK209+437洞顶采用清表加固，DK209+437-DK209+610采用直接地面加固；
3）喷射方式：旋喷。

4）隧道轮廓线以内桩间距为0.52m，轮廓线以外2m内桩间距0.45m，长度从地表位置钻入近期过轨顶面处，I区全部为11.62m实桩，注1:1.1水泥浆；II区为实桩，注1:1.3水泥浆DK209+353-DK209+592桩长5m,DK209+592-DK209+610桩长根据地面高度确定，平均值为3.1m；空钻区DK209+353-DK209+437长7m,DK209+437-DK209+610根据地表高度而定，平均长3.6m,孔位布置详图如下图所示；
5）灌浆材料：搅拌浆液宜选用强度等级为42.5级或以上的普通硅酸盐水泥,湿法的水泥浆水灰比选用1:1.1、1:1.3。

水取用降水井抽出的水，并补充一定量的自来水。

旋喷桩施工参数表旋喷桩布置详图旋喷桩施工横断面图。

技术交底记录工程名称开封三义寨闸改建工程分部工程地基与基础分项工程名称高压旋喷桩交底时间一：施工概况高压旋喷桩连续墙在上游翼墙区及闸室区基础范围内。

桩基采用正方形布置，桩径0.6m，桩间距0.4m。

二：工艺流程本标段拟采用单管旋喷法，工艺流程为施工准备→测量定位→机具就位→钻孔至设计标高→旋喷开始→提升旋喷注浆→旋喷结束成桩三：施工方法（1）场地平整正式进场施工前，进行管线调查后，清除施工场地地面以下2米以内的障碍物，不能清除的做好保护措施，然后整平、夯实；同时合理布置施工机械、排浆沟、灰浆拌制系统和电力线路位置，确保施工场地的“三通一平”。

（2）测量定位施工前用全站仪测定旋喷桩施工的控制点，用白灰标记，经过复测验线合格后，用钢尺和测线实地布设桩位，并用竹签钉紧，一桩一签，确保桩机准确就位。

（3）机具就位钻机就位后，对桩机进行调平、对中，调整桩机的垂直度，保证钻杆应与桩位一致，偏差应在10mm以内，钻孔垂直度误差小于1 %；钻孔前应调试空压机、泥浆泵，使设备运转正常；校验钻杆长度，并在钻塔旁标注深度线，保证孔底标高满足设计深度。

（4）钻孔、插管采单管旋喷法施工。

该方法插管与钻孔两道工序合二为一，即钻孔完成时插管作业同时完成。

当第一阶段贯入土中时，借助喷射管本身的喷射或振动贯入。

其过程为：启动钻机，同时开启高压泥浆泵低压输送水泥浆液，使钻杆沿导向架振动、射流成孔下沉；直到桩底设计标高，观察工作电流不应大于额定值。

在插管过程中，为防止泥砂堵塞喷嘴，可用较小压力（0.5～1.0MPa）边下管边射水，至设计标高后停止钻进。

（5）浆液配置桩机移位时，即开始按设计确定的配合比拌制水泥浆。

高压旋喷桩的浆液，采用普通硅酸盐水泥，水泥浆液配制严格按设计要求控制为水灰比1∶0.8。

搅拌灰浆时，首先将水加入桶中，再将水泥倒入，开动搅拌机搅拌10～20分钟，浆液在灰浆拌和机中要不断搅拌，直到喷浆前。

喷浆时，拧开搅拌桶底部阀门，放入第一道筛网，过滤后流入浆液池，然后通过泥浆泵抽进第二道过滤网，第二次过滤后流入浆液桶中。

技术交底书
提升接近桩顶时，应从桩顶以下1m开始，慢速提升旋喷，旋喷一定时间，再向上慢速提升0.5m，直至停喷面。

桩顶和桩底宜复喷。

（6）冲洗器具
喷射作业完成后，应把注浆管等机具设备冲洗干净，管内机内不得残存水泥浆。

通常把浆液换成水，在地面上喷射，以便把注浆泵、注浆管和软管内的浆液全部排除。

（7）移动机具：
将钻机等机具设备移到新孔位上。

四、质量控制
由于高压旋喷桩施工难度大，根据本工程实际特制定施工细则，在施工中严格遵守，以保证施工质量。

（1）确保定位轴线质量
a、严格按照施工图及施工现场实际位置定出桩的起始点及轴线位置；
b、旋喷桩起始点及轴线位置经验收合格后，方可进行旋喷桩施工；
（2）确保桩位质量
桩位移机前要量好间距尺寸并做好标记，移位时在内外边线间移动，就位前对桩间距进行复核，以确保桩间搭接长度符合设计要求。

（3）确保桩顶、桩底标高
施工时应不断测量施工场地及机架标高，并及时修正相应桩深和其它标高控制位置，如周围存在建筑物时，也可以将桩底和其他位置控制标高标志在建筑物上。

（4）保证桩体垂直度
在铺设道轨枕木处要垫平整实，使道轨枕木在同一水平线上，在开孔前用水平尺对机架进行校对以确保桩体垂直度（不得超过 1.0%）达到设计要求。

（5）保证加固体强度均匀性
交底人：复核/审核人：签收人：
技术交底签收记录表
说明：1、本表除列表名称外，其余手签；
2、技术交底交至作业班组或多人签收时采用本表记录。

一、设计参数及设计要求1.设计参数：高压旋喷桩桩径为**********（等边三角形布置），设计桩长6～18m，详见下表各剖面。

设计水泥采用P.S.32.5，水灰比为1.0；满足设计桩径的泵压宜取25MPa。

2.材料：（1）桩身水泥采用P.S.32.5；（2）级配碎石（其中碎石、卵石占全重的70%，含泥量不大于5%最大粒径一般≤5cm；砂为中粗砂)。

二、技术标准及施工工艺1.施工流程2.高压旋喷桩施工方法及控制标准（1）高压旋喷注浆，均是自下而上均匀喷射。

（2）若施工中出现了停机故障，待修好后，需向下搭接不小500mm的长度，以保证固结体的整体性。

（3）高压旋喷桩施工时，每台班均须检查搅拌头几何尺寸，搅拌头直径为400mm土15mm。

（4）施工场地基本要求平整，桩位按设计布置放线定位，成桩后的桩位偏差不大于50mm。

（5）每根桩施工前，必须校正搅拌轴两个方向的垂直度，垂直度误差不超过1%。

（6）设备运转正常后，搅拌轴沿导向架切土下沉，下沉速度在0.6～0.8m/min 左右。

成桩应均匀、持续、无缩颈和断层。

（7）搅拌头下沉到设计标高后，搅拌头的提升速度15～25cm/min，旋转速度在18～22r/min。

（8）在压浆时，前台机械操作与后台供浆应紧密配合，联络信号必须明确，后台供浆必须连续，一旦因故停浆，必须立即通知前台。

（9）重复上下搅拌时，要求沿桩长的喷浆量均匀，成桩结束浆液也应用完。

（10）旋喷过程中，冒浆量小于注浆量的20%为正常现象，若超过20%或完全不冒浆时，应查明原因，调整旋喷参数或改变喷嘴直径。

（11）制作浆液时，水灰比（1.0）要按设计严格控制，不得随意改变。

在旋喷过程中，应防止泥浆沉淀，浓度降低。

不得使用受潮或过期的水泥。

浆液搅拌完毕后送至吸浆桶时，应有筛网进行过滤，过滤筛孔要小于喷嘴直径1/2为宜。

（12）桩端持力层为②层黏土或②1层粉质黏土，桩端进入持力层不小于2d，桩位平面布置见详图。

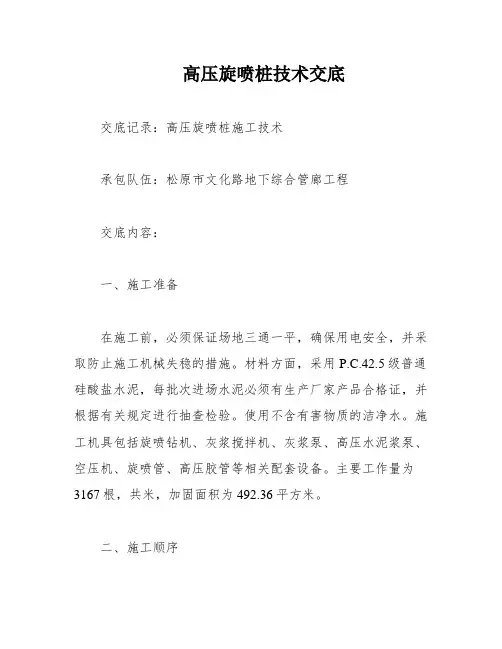

高压旋喷桩技术交底交底记录：高压旋喷桩施工技术承包队伍：松原市文化路地下综合管廊工程交底内容：一、施工准备在施工前，必须保证场地三通一平，确保用电安全，并采取防止施工机械失稳的措施。

材料方面，采用P.C.42.5级普通硅酸盐水泥，每批次进场水泥必须有生产厂家产品合格证，并根据有关规定进行抽查检验。

使用不含有害物质的洁净水。

施工机具包括旋喷钻机、灰浆搅拌机、灰浆泵、高压水泥浆泵、空压机、旋喷管、高压胶管等相关配套设备。

主要工作量为3167根，共米，加固面积为492.36平方米。

二、施工顺序测量放线--确定孔位--钻机就位--下喷射管--测量孔深--搅拌制浆--喷射注浆--达到设计深度--成桩--验收。

三、施工工艺1、测量放线定位根据设计的施工图和坐标网点测量放出施工轴线，并在施工轴线上确定孔位，依据基准点进行测量各孔口地面高程。

2、钻机就位钻机应垂直于地面且摆放平稳。

造孔每钻进5m用水平尺测量机体水平、立轴垂直，放线桩位与设计桩位的偏差不得大于20mm。

3、浆液配制搅拌旋喷桩浆液采用水灰比为0.8-1.0的水泥浆，为防止水泥浆离析，应在灰浆机中不停搅动，水泥用量210Kg/m。

4、喷射注浆为保证加固范围内土体有效切割前能拌合均匀且使桩径达到600mm，注浆压力应不小于25MPa。

下管提管速度控制在20-25cm/min，旋转速度10～20r/min以使土体得到充分切割搅拌。

同一桩施工时因故停工时，必须做好接桩措施，一般接桩长度＞0.5m。

四、质量控制由于高压旋喷桩施工难度大，根据本工程实际特制定施工细则，在施工中严格遵守，以保证施工质量。

水泥应有产品合格证和产品质量证明文件方可使用。

旋喷桩桩体强度必须符合设计要求。

测量放线：施工轴线允许偏差为1cm。

测量孔口地面高程允许偏差不超过1cm，定孔位允许偏差不超过2cm。

钻杆中心轴线对准孔位允许偏差不超过2cm。

4.4 钻机造孔：为确保正常返浆和冒浆，钻孔口径应大于喷射管外径20-50mm。

技术交底交底内容：一、工程概况:1.1工程总概况三环路西三段电力隧道工程（金福路口〜成蒲铁路西环线以南），起点位于xxx区苏坡立交以北终点至成蒲铁路西环线以南，沿三环路外侧埋设，起点与终点均与已建成电力隧道连接。

隧道全长2.69公里。

1.2旋喷桩概况三环路西三段电力隧道工程7#〜8#竖井过河段旋喷桩位于隧道右侧河道内，旋喷桩起点桩号K0+770,终点桩号K0+940,紧贴隧道外边缘施做，插入隧道底板以下5米，桩径800mm, 咬合平面图如图1：500 500图1旋喷桩平咬合图二、旋喷桩参数要求施做旋喷桩前先做3根试桩，根据试桩结果调整旋喷桩参数以保证止水效果1）压力参数的确定一般情况下采用加大泵压力来增加浆液流量及流速，进而增大喷射力，本工程压力采用30MPa。

空气压力0.6MPa,风量3m3/min,浆液流量60L/min〜70L/min。

(2)旋转提升参数的确定旋转、提升的速度与喷流半径有关，而有效半径与喷嘴的几何尺寸和喷射角度有相互联系，并直接影响喷流的特性。

根据施工经验，旋喷提升速度宜控制在10〜15cm/min范围内。

其中在顶部1m应选用较慢的转速和提升速度。

一般为10〜12cm/min速度提升。

(3)喷嘴直径喷嘴安装在钻头侧面，是旋喷注浆的关键部分，喷嘴直径大小对喷射流速度影响很大。

注浆中喷嘴直径选用1.8-2.2mm。

(4)旋喷桩喷射注浆材料采用普通硅酸盐水泥(42.5#),水灰比根据本项目地质情况采用1：1的水泥浆液进行施工，根据试桩情况选定合适的水灰比。

在喷浆之前按施工要求准备好足够的合格的水泥浆液。

试桩参数表序号项目单位参数值备注气压W a0. gO. 71三缩空气「min气量 1 弧浆比重 1 51水泥浆浆重60- 70提升速度cm -in154喷嘴直径mm 2. 1£加浆比童fi/cm1 1.2三、施工准备(一)作业条件1、施工前保证场地的三通一平，确保用电安全，采取防止施工机械失稳的措施。

高压旋喷桩技术交底1. 概述高压旋喷桩技术是目前常用的土方加固技术之一，其工作原理是通过高压气流喷洒水泥浆或其他混合材料，将其混合成悬浮状态，并在喷口附近加入旋转机构使其产生旋转，使喷出的混合物在空气中产生离心作用并且短暂回流，从而在地层中形成一定直径和长度的加固带，提高土体的抗拔能力、抗剪强度以及承载力等性能。

2. 工作原理高压旋喷桩利用高压气流将水泥浆或混合材料带入喷嘴，喷嘴附近有旋转机构可以使材料在喷出的同时形成旋转，产生离心作用，从而形成一定直径和长度的加固带，并在材料固化之后增强土体的力学性能。

高压旋喷桩的工作原理主要包括以下几个方面：•喷嘴：作为喷洒混合物的出口，水泥浆或混合材料通过喷嘴直接喷向地层，从而形成加固带。

•高压气源：用于驱动水泥浆等混合材料通过喷嘴进行喷洒。

•旋转机构：沿着土体纵向方向旋转，使得喷出的水泥浆或混合材料能够形成旋转，并产生离心作用。

3. 工作流程高压旋喷桩的施工流程一般分为以下几个步骤：1.现场考察：了解地层情况、土层厚度、土层性质等相关信息，为施工提供依据。

2.设计方案：针对具体的项目和地层情况，设计加固加固带形状、长度、直径等参数，以及材料的配比。

3.洞口准备：对于需要加固的地方进行挖掘和洞口的准备。

4.施工混合物：将水泥、碎石和水混合，加入到高压混合机中，混合均匀。

5.高压喷洒：利用高压气流将混合物喷出，形成一定直径和长度的加固带。

6.固化：待喷出的材料固化后，形成经过加固的地层。

4. 安全措施针对高压旋喷桩施工过程中存在的安全风险，应该采取如下安全措施：•工作人员必须佩戴符合要求的防护装备，避免喷溅物质对眼睛和皮肤造成伤害。

•在施工现场设置明显的警示牌和安全栏杆，确保人员和设备的安全。

•按照施工规范和相关标准进行施工，确保工作过程中不产生其他安全隐患。

•进行必要的培训，提高工作人员的安全意识和技能，确保工作安全。

5. 结论高压旋喷桩技术具有工艺简单、效果显著、工期短等优点，采用适当的设计方案和措施可以有效地提高土体的力学性能，同时在施工过程中做好安全保障，保证施工过程中人员和设备的安全，是一种非常实用的土方加固工艺。
