物理：一、探究电阻上的电流跟两端电压的关系同步练及答案(人教

初三物理探究电阻上的电流跟两端电压的关系试题答案及解析1.在做“探究电流跟电压、电阻的关系”实验时，同学们设计如图甲所示电路图，其中R为定值电阻，R′为滑动变阻器，实验后，数据记录在表一和表二中。

（1）根据表中实验数据，可得出如下结论:由表一可得: 。

由表二可得: 。

（2）在探究电流与电阻关系时，先用5的定值电阻进行实验，使电压表的示数为3V，再换用10的定值电阻时，此时应向 (选填“左”或“右”)调节滑片，使电压表的示数仍为3V。

（3）某小组完成实验后，发现实验桌上有一个电阻的阻值未标识，他们用图甲所示电路进行测量，电流表和电压表的示数如图乙所示，电流表的示数为 A，未知电阻的阻值为。

【答案】（1）电阻一定时，通过导体的电流与导体两端的电压成正比；电压一定时，通过导体的电流与导体的电阻成反比；（2）右（3）0.24 ；10【解析】（1）.由表一可得电阻一定时，通过导体的电流与导体两端的电压成正比；由表二可得电压一定时，通过导体的电流与导体的电阻成反比；（2）. 在探究电流与电阻关系时，先用5的定值电阻进行实验，使电压表的示数为3V，再换用10的定值电阻时，电阻变大，电阻两端分得的电压也变大，大于3V，由于本实验应控制电阻两端电压不变，此时应向右移动滑动变阻器，使滑动变阻器两端电压变大，电阻两端变小至3V为止。

（3）如图电流表的示数为0.24A和电压表的示数为2.4V，未知电阻的阻值为【考点】电流与电压电阻的关系、欧姆定律2.（4分）小明利用如图甲所示的电路做“探究通过导体的电流与导体电阻的关系”的实验。

他使用的器材有：两节新干电池，三个定值电阻：R1=5Ω、R2=10Ω、R3=20Ω，标有“15Ω 1A”的滑动变阻器，电流表、电压表和开关各一只，导线若干。

（1）小明将5Ω的电阻接入电路，正确连接好电路后，调节滑动变阻器，使电压表示数为 1.5V，电流表示数（如图乙所示）为 A。

（2）①小明将用R2替换R1接入电路，接下来他应该进行的操作是，读出电流表的示数。

第7章第1节《探究电阻上的电流跟两端电压的关系》试题库考点一：电阻上的电流跟两端电压的关系A、基础例题：1、（多选）如图所示，是几位同学画出的“研究电阻R0上的电流跟电压的关系”的电路图，你认为正确的是（）2、如果一段导体中通过的电流是2 A时，它两端的电压为20 V；若要使通过该导体的电流变为1 A，导体两端所加的电压应为______；如果该导体两端所加的电压为0，该导体的电阻值为______。

3、一个5Ω的电阻两端电压为U时，通过电阻的电流为3A，如果将这个电压加在10Ω的电阻两端，则电流是 A。

B、强化练习：1导体两端的电压导体的电阻通过导体的电流4 V5 Ω0.8 A4 V 10 Ω0.4 A4 V 20 Ω0.2 AA.导体电阻一定时，电压跟电流成正比B.导体电阻一定时，电流跟电压成正比C.电压一定时，电阻跟电流成反比D.电压一定时，电流跟电阻成反比2、在电压、电流、电阻的关系中，下列说法正确的是（）A．导体两端的电压与导体中的电流成正比 B．导体中的电流与该导体两端电压成正比C．导体中的电流与导体的电阻成正比 D．导体的电阻与导体中的电流成正比3、下列说法中正确的是（）A．电流跟电压成正比B．电流跟电阻成反比C．在导体的电阻一定时，导体中的电流跟导体两端的电压成正比D．在导体两端电压一定时，导体中的电流跟导体的电阻成正比4、在电流和电阻的关系中，下列说法中正确的是（）A．电流跟电阻成反比B．在电压不变的情况下，导体中的电流跟导体的电阻成反比C．通过导体的电流跟导体的电阻成反比D．电压一定时，某段导体的电阻跟通过这段导体的电流成反比5、当导体两端的电压是8V时，通过导体的电流是0.4A，如果使导体两端的电压再增加6V时，该导体中的电流是（）A ．0.4AB ．0.5AC ．0.7AD ．0.93A6、导体两端电压为3V 时，通过它的电流是0.6A ，如果使导体两端电压增加到6V ，那么该导体的电阻是（ ）A ．1.8ΩB ．5ΩC ．10ΩD ．15Ω7、一个电阻当加在它两端的电压为10V 时，通过其电流为0．2A ，若加在它两端的电压为20V 时，通过它的电流为0．4A ，那么这个电阻的阻值为（ ）A ．50Ω10V/0.2A =B ．Ω5210V/0.4A =C ．Ω10020V/0.2A =D ．都对 8、将30Ω的电阻接在一电源两端，通过的电流为0.3A ．若把30Ω的电阻拿走，将10Ω与60Ω的电阻分别接在这个电源两端，那么通过的电流分别为（ ）A ．0.9A ，0.15AB ．0.15A ，0.9AC ．0.1A ，0.6AD ．0.6A ，0.1A9、某同学将两节干电池串联起来，接在电阻R 1的两端时，通过R 1的电流是0.5 A ，他又将这个电池组接在另外一个电阻R 2两端，已知R 2=2 R 1.通过R 2的电流是（ ） A.0.5 A B.0.25 A C.1 A D.2 A10、某电路两端电压减为原来的1/2，电阻增大到原来的2倍，则此时通过该电路的电流是（ ）A ．原来的1/4B ．原来的1/2C ．原来的4倍D ．没有变化11、如果一段导体接在电路中与导体串联的电流表读数为0.9A ，与该导体并联的电压表的读数为3.6V ，若将导体两端的电压改为2.4V ，那么电流表的示数应为_____________A 。

电流与电压和电阻的关系1、如图所示，在研究电流与电阻的关系时，这时应（）A．保持R2滑片的位置不动，更换R1B．保持R1两端的电压不变，更换滑动变阻器C．更换R1，调节R2滑片到不同的位置，保持R1的两端的电压不变D．保持电路中电流不变，更换R1【分析】电流跟电压、电阻有关，实验探究时应采用控制变量法，研究电流跟电阻的关系时，应保持电阻两端的电压不变，改变电阻的大小，讨论电流跟电阻的关系．【解答】在研究电流与电阻的关系时，应控制电阻两端的电压不变，即更换R1后，调节R2滑片到不同的位置，保持R1的两端的电压不变．故选C．2、关于电流跟电压的关系下列说法中，正确的是（）A．电流跟电压成正比B．通过导体的电流跟导体两端的电压成正比C．在电阻不变的情况下，导体中的电流跟导体两端的电压成正比D．电阻一定时，通过导体的电流大小跟这段导体两端的电压成反比【分析】欧姆定律内容是导体中的电流跟导体两端的电压成正比，跟导体的电阻成反比．也就是说在电压一定时，导体中的电流跟导体的电阻成反比；在电阻一定时，导体中的电流跟导体两端的电压成正比．【解答】（1）只有在电阻一定时，电流才与电压成正比，故该选项说法错误；（2）只有对同一个电阻来说，电流才与其两端的电压成正比，故该选项说法错误；（3）在电阻不变的情况下，通过导体的电流与导体两端的电压成正比，符合欧姆定律的内容，故C正确，D错误．故选C．3、如图所示电路，电源电压恒定，R1为定值电阻，R2为滑动变阻器．闭合开关S后，滑动变阻器滑片P自b向a移动的过程中（）A．电流表A的示数变大，电压表V的示数变小B．电流表A的示数变大，电压表V的示数变大C．R1消耗的电功率变小D．电路消耗的总功率不变【分析】分析电路图可知滑动变阻器R2和定值电阻R1串联在电路中，电流表测量总电流，电压表测的是滑动变阻器两端的电压，当滑片P由b向a移动的过程中，滑动变阻器接入电路的阻值在变小，电路总阻值也在变小．根据欧姆定律可判断电路电流和滑动变阻器两端电压的变化，根据P=UI可知R1消耗的电功率的变化和电路消耗的总功率的变化．【解答】滑片P自b向a移动的过程中，接入电路的电阻变小，总阻值变小；根据欧姆定律UIR可知，电路中电流变大，电流表示数变大；定值电阻R1两端的电压变大，根据P=UI可知R1消耗的电功率变大；根据串联电路的电压特点可知滑动变阻器两端的电压变小，即电压表的示数变小；根据P=UI可知电路消耗的总功率变大．故选A．4、图（甲）是“探究通过导体的电流与电压、电阻的关系”的电路图，其中R1是定值电阻．（1）用笔画线代替导线，补充图（乙）中实验器材的连接．要求：滑动变阻器滑片向左移动时电阻变小．（2）当探究电流与电压的关系时，通过调节变阻器滑片P的位置来改变________两端的电压．三次改变滑片位置，测得三组电压和电流值（见表），发现每次电压与电流的比值是________的（选填“相同”或“不同”），固此可得出电流与电压关系的初步结论：当电阻一定时，________．实验序号 1 2 3电压/v 2.0 2.4 2.8电流/A 0.40 0.48 0.56（3）要探究电流与电阻的关系，仅凭图（乙）所示器材是不够的．你认为（除导线外）还应增加的器材是________．【分析】此题中实验目的是探究电流与电压、电阻的关系，因此要用到控制变量法，把握表一、表二中数据的相同点与不同点是得出结论的入手点．在电路中要利用滑动变阻器来控制定值电阻两端的电压的变与不变．【解答】（1）电压表测量定值电阻两端的电压，应该并联在定值电阻的两端，电流应从正接线柱流进，负接线柱流出．滑动变阻器滑片向左移动时电阻变小，即滑片P往左移动时滑动变阻器连入电路阻值变小，所以滑动变阻器下面必须选择A接线柱；（2）在表中，导体两端的电压从2V到2.4V再到2.8V，相对应的，导体中的电流从0.40A到0.48A再到0.56A．每次电压与电流的比值是相等的，故得结论：电阻一定时，导体中的电流与导体两端的电压成正比．（3）探究“导体中电流跟电阻的关系”中要控制导体两端的电压不变，改变电阻，得出电流与电阻的关系，所以要换用不同阻值的电阻．故答案为：（1）（2）R1；相同；导体中的电流与它两端的电压成正比．（3）几个阻值不等的电阻．5、在探究“电阻上的电流跟电压的关系”，某同学第一次使用了2节干电池，第二次使用了4节干电池，他这样做的目的是________．另外一种做法是________________．【分析】在探究“电流与电压和电阻的关系”时，要采用控制变量法进行实验，即电压不变时探究电流与电阻的关系，电阻不变时探究电流与电压的关系．【解答】在探究“电阻上电流的大小跟电压的关系”时，要采用控制变量法进行实验；两次换干电池节数的目的是保持电阻不变时，改变其两端的电压，来探究电流与电压之间的关系；此时实验还可以在电路中串联一滑动变阻器，通过改变接入电路中电阻的大小来改变电阻两端的电压进行实验．故答案为：保持电阻不变，改变电阻两端的电压，探究电流与电压之间的关系；在电路中串联一滑动变阻器，通过改变接入电路的电阻，改变电阻两端的电压来进行实验．6、某同学在探索究“电流跟电压的关系”时，应保持________不变，他根据收集到的数据画出了如图所示的图象，你对这个图象进行分析后，得出的结论是________．【分析】探究“电流跟电压、电阻的关系”实验重点的是考查控制变量法，研究电流跟电压关系时，控制电阻不变，研究电流跟电阻关系时要保持电压不变．【解答】（1）在研究电流跟电压关系时，应该控制电阻不变，移动滑动变阻器的滑片，改变电阻两端的电压，记录电流的大小，分析电流和电压的关系；（2）这是一个正比例函数图象，可以看出电流随着电压的增大而增大，并且电压和电流的比值是一定的，因此由图象可得出：在电阻一定时，通过导体的电流与导体两端的电压成正比．故答案为：电阻、电阻一定时，导体中的电流与电压成正比．7、某定值电阻两端的电压是4V 时通过它的电流是0.8A ，如果该电阻两端的电压增加2V ，则该导体的电阻和通过它的电流是（ ）A ．3.2Ω，0.4AB ．3.2Ω，6.4AC ．5Ω，0.2AD ．5Ω，1.2A 【分析】（1）知道导体两端的电压和通过的电流，根据欧姆定律求出导体的电阻；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，再根据欧姆定律求出导体两端的电压增加到6V 时通过的电流．【解答】由UI R =可得，导体的电阻：4508.U VR I A ===Ω；因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当导体两端的电压增加到6V 时，导体的电阻仍为5Ω不变，如果该电阻两端的电压增加2V ，则此时通过的电流：12.U I A R ''==．故选D ．8、在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示．先在 A 、B 间接入5Ω的定值电阻R ，移动滑片P ，使电压表示数为2V ，读出电流表示数．接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关．此时电压表示数及应进行的操作是（ ）A．电压表示数大于2V，应将滑片P向左滑B．电压表示数大于2V，应将滑片P向右滑C．电压表示数小于2V，应将滑片P向左滑D．电压表示数小于2V，应将滑片P向右滑【分析】探究电流跟电阻的关系时，要保持电阻两端的电压不变，去改变电阻，但当电阻增大时，它两端的电压也随之变化，为保证结论的准确性，要通过调节滑片使电阻两端的电压减小为原来的值，根据串联电路的分压关系去调节即可．【解答】当A、B两点间的电阻由5Ω更换为10Ω后，AB间的电压将增大，该实验要控制AB间的电压不变，所以下一步的操作是：向右滑动滑片，使滑动变阻器连入的电阻变大（分压变大），使AB间的电压减小，直到电压表的示数为2V为止．故选B．9、某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象．下列结论与图象相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小【分析】本题是电流－－电阻图象，这是一个反比例函数图象，由图象可以得到“在电压一定时，电流与电阻成反比”的规律．【解答】（1）图象的横坐标表示电阻，纵坐标表示电流，因此得到的是电流和电压的关系；（2）图象是个反比例函数图象，因此说明电流与电阻成反比，即电流随电阻的增大而减小；（3）在探究电流与电阻的关系时，应控制电压不变；综上，由图象可得出的结论是：电压一定时，电流随电阻的增大而减小．故选C．10、在探究“通过导体的电流与导体电阻关系”实验过程中，应通过观察下列哪个元件来移动滑动变阻器滑片？（）A．变阻器滑片B．电压表示数C．电流表示数D．电阻【分析】探究“电流跟电压、电阻的关系”实验中要用控制变量法；研究电流跟电阻关系时，控制电压不变．【解答】在探究电流跟电阻的关系时，多次更换电阻，要保持滑动变阻器两端的电压不变，即电压表示数不变．故选B．11、如果把4Ω和6Ω的两只电阻串联在一个电压不变的电源上，电路中的电流为0.6A，如果再把它们并联在同一电路中，则干路的电流应为（）A．2A B．2.5A C．3A D．4A 【分析】由串联电路特点及欧姆定律求出电源电压，然后由并联电路特点与欧姆定律求出干路电流．【解答】已知4Ω和6Ω的两只电阻串联，由串联电路的总阻值等于串联的各电阻之和得：R=R1＋R2=4Ω＋6Ω=10Ω；由UIR得：电源电压U=IR=0.6A×10Ω=6V，两电阻并联时，由U I R =得：116154.U V I A R ===Ω， 22616U V I A R ===Ω， 干路电流：I ′=I 1＋I 2=1.5A ＋1A=2.5A ．故选B ．12、某实验小组利用如图甲所示的电路探究电流跟电阻的关系．实验用到三只阻值分别为5Ω、10Ω、20Ω的定值电阻，蓄电池（电压为6V 且保持不变）、电流表、电压表、滑动变阻器、开关各一个，导线若干．（1）请将图甲的实物电路连接完整（导线不允许交叉），并在方框内画出对应的电路图；（2）实验中将5Ω电阻换成10Ω电阻后，应将滑动变阻器的滑片P 向________端移动（填“A ”或“B ”），移动滑片的目的是________________．正确操作后，记下电流表的示数，得到电流I 随电阻R 变化的图象如图乙所示，由图象可得出的结论是________________________．（3）该实验小组同学还想探究电流与电压的关系，实验中应该控制________不变．【分析】（1）图甲中还未连入的元件有电压表和滑动变阻器，电压表应并联到定值电阻两端，滑动变阻器按照“一上一下”连入电路．根据实物图画出电路图；（2）如果将5Ω的电阻换成10Ω的电阻后，运用控制变量法可知，研究电流与电阻的关系，需控制电压为定值；滑动变阻器是靠改变接入电路中电阻丝的长度来改变阻值大小的；分析图象可知，电压一定，电流与电阻成反比；（3）运用控制变量法分析可知，要探究电流与电压的关系，必须控制电阻为定值不变．【解答】（1）实物图连接如下：对应的电路图为：（2）如果将5Ω的电阻换成10Ω的电阻后，电路中的电阻变大，电流变小，因此滑动变阻器分压减小，所以电压表的示数会变大，故需向A端移动滑片，运用控制变量法可知，为保持定值电阻两端的电压不变；分析图象可知，在电压一定时，导体中的电流与电阻成反比；（3）探究电流与电压的关系时，需要保证电阻阻值不变．在阻值一定时，研究电流与电压的关系．故答案为：（1）实物图及电路图如上图所示；（2）A；保持定值电阻两端的电压不变；在电压一定时，导体中的电流与电阻成反比；（3）电阻．13、小刚同学通过实验，探究电流随电阻变化的规律．得到的实验数据如下表．电阻R/Ω 5 10 15 20 25 30电流I/A 1.20 0.60 0.40 0.30 0.24 0.20（1）请在如图所示的坐标系上画出电流随电阻R变化的图线．（2）分析表中的数据或图象可以分析得出，给定电压一定的情况下电流与电阻关系是：____________________．【分析】（1）根据表中实验数据，在坐标系中描出对应点，然后作出I－R图象；（2）分析I－R图象特点，得出I与R的关系．【解答】（1）描点法作图：根据表中实验数据在坐标系内描出对应点，然后作出I－R图象，如图所示；（2）由表中实验数据可知，在电压一定的情况下，电流与电阻的乘积是一个定值，由此可得：在电压一定的情况下，电流与电阻成反比．故答案为：（1）I－R图象如图所示；（2）在电压一定的情况下，电流与电阻成反比．14、现要保持电压U不变，探究电流I随电阻R变化的情况．（1）要求：第一次是把15Ω的电阻接入电路，调节滑动变阻器的阻值，使电压表的示数为 2.5V，读取电流表示数，请你根据要求在图中连接第一次实验所需的电路．（2）若将15Ω的电阻换成10Ω的电阻后，a．闭合开关，电压表的示数将____________．b．按照你连接的电路，你应该向____________移动滑动变阻器的滑片．并详细叙述你接下来的操作过程：____________．【分析】（1）要探究电流和电阻之间关系，必须保持电阻两端的电压不变，即与电阻并联的电压表示数不变，再用串联的电流表测出通过电阻的电流，以及串联在电路中保护电路和调节电阻两端电压保持不变的滑动变阻器，用导线把它们和开关、电源连接组成电路．（2）将15Ω的电阻换成了10Ω的电阻时，电路中的总电阻减小，它两端的电压也随之变化，为保证结论的准确性，要通过调节滑片，使滑动变阻器两端的电压减小，从而使电阻两端的电压变为原来的值，根据串联电路的分压关系去调节即可．【解答】（1）根据要求可知，电压表的示数为2.5V，所以与电阻并联的电压表选0～3V的量程；根据欧姆定律可得，通过电阻的电流为60415.VA=Ω，所以与电阻串联的电流表选0～0.6A的量程，注意电流从正接线柱流入负接线柱流出；再把保护电路的滑动变阻器一上一下的串联在电压和开关上即可，连接的实物图如图：（2）将15Ω的电阻换成了10Ω的电阻时，串联电路的总电阻减小，根据欧姆定律可知电路中电流变大，滑动变阻器分得的电压变大，电阻分得的电压减小，所以应调节滑片向右移动，减小滑动变阻器接入电路的电阻，使电压表的示数达到2.5V时，读取电流表示数．故答案为：（1）如上图所示；（2）a、变小；b、右；观察电压表直至其示数为2.5V，读取电流表示数．简单1、某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻a、b 的电流随电压变化情况如图所示，则下列结论与图象相符的是（）A．电阻一定时，电流随着电压的增大而减小B．电压相同时，阻值大的电阻通过的电流大C．电流相同时，阻值小的电阻两端的电压大D．两电阻阻值的关系是R a＞R b【分析】从图象可以得出的信息有：①在电阻一定时，通过导体的电流与其两端的电压成正比；②在电压一定时，通过电阻的电流与其阻值成反比；③在电流相同时，电阻两端的电压与其阻值成正比；④根据一定电压下的电流可以求出电阻值．【解答】A、由图象可知，当电阻一定时，电流随着电压的增大而增大，故该选项错误；B、当电压相同时，阻值大的电阻通过的电流小，该选项错误；C、由图象知，当电流相同时，阻值小的电阻两端的电压小，该选项错误；D、加同样电压时，I a＜I b，所以R a＞R b，该选项正确．故选D．2、在电流和电阻的关系中，下列说法中正确的是（）A．电流跟电阻成反比B．在电压不变的情况下，导体中的电流跟导体的电阻成反比C．通过导体的电流跟导体的电阻成反比D．电压一定时，某段导体的电阻跟通过这段导体的电流成反比【分析】①在电阻一定时，通过导体的电流与两端电压成正比；在电压一定时，通过导体的电流与电阻成反比；②电阻是导体本身的一种属性，与导体的材料、长度、横截面积和温度有关，与电流、电压无关．【解答】A、电压不确定，电流与电阻关系不能确定．此选项错误；B、在电压一定时，通过导体的电流与电阻成反比．此选项正确；C、导体两端电压不确定，电流与电阻比例关系无法确定．此选项错误；D、电阻是导体本身的一种属性，与电流、电压无关．此选项错误．故选B．3、某同学在探究“电阻上的电流跟两端电压的关系”时，利用如图所示电路，在a、b两点间分别接入定值电阻R1，R2，R1＞R2，通过调节滑动变阻器测得了多组数据，并根据数据绘制了两个电阻的U－I关系图象，图中能正确反映两个电阻大小关系的是（）A．B．C．D．【分析】（1）导体中电流与导体两端电压成正比，与导体的电阻成反比；（2）串联电路中导体起分压作用，所分得电压与导体的电阻成正比．【解答】定值电阻R1，R2分别与滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路中总电流；因为R1＞R2，分别把R1，R2接入a、b两点之间两端电压相等时，与R1串联时滑动变阻器连入电路的电阻值较大，电路中总电阻大，电流小；所以B选项中图象符合实际情况．故选B．4、小利同学在探究当电阻不变，通过电阻的电流与该电阻两端电压的关系的实验中，他依据测量的数据描绘了如图所示的图象．由图象可知，当电阻不变时，通过电阻的电流与该电阻两端的电压的关系式是_______．【分析】（1）由图象可以看出：电流I与电压U成正比；（2）根据图象找出对应的电流与电压值，求出导体的电阻，然后求出I与U 的关系．【解答】（1）由图象知，在电阻不变的情况下，通过电阻的电流I与两端的电压U成正比；（2）由图象知，150.2U VI A==Ω，由欧姆定律可得：U UIR5==Ω，当电阻不变时，通过电阻的电流与电压的关系式是UI5=Ω．故答案为：UI5=Ω．5、在做研究电流与电压关系的实验时．有如下数据：用电阻R1＝5Ω实验时的记录．电压/V 2 4 6电流/A 0.4 0.8 1.2试回答，由表的数据，可以得出的结论是_______．【分析】掌握电流和电压的关系：电阻不变，导体中的电流跟导体两端的电压成正比．【解答】由题意及表格中数据知，电阻保持5Ω不变，导体两端的电压增大，导体中的电流也增大，且电压增大到原来的几倍，电流也增大到原来的几倍，可得电阻不变，导体中的电流跟导体两端的电压成正比．故答案为：当导体的电阻不变时，导体中的电流跟导体两端的电压成正比．难题1、如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行，在“保持电阻不变”这一步实验时应该（）A．保持R2滑片的位置不变B．保持R2两端的电压不变C．保持R1不变，调节R2滑片到不同的适当位置D．保持电路中电流不变【分析】（1）电流跟电压、电阻有关，用控制变量法研究电流跟电压和电阻的关系．（2）研究电流跟电压的关系时，保持电阻不变，改变定值电阻两端的电压，讨论电流跟电压的关系．（3）研究电流跟电阻的关系时，保持电阻两端的电压不变，改变电阻大小，讨论电流跟电阻的关系．【解答】研究电流跟电压的关系时，保持电阻不变，通过移动滑动变阻器的滑片，改变定值电阻的电压和电流，讨论电流跟电压的关系．故选C．2、如图所示是同学们做电学实验使用的电路，同学们对此电路提出的以下说法中错误的是（）A．采用此电路可以探究电流跟电压的关系，实验时要保持电阻R阻值不变B．采用此电路可以测量电阻R的阻值，滑动变阻器在电路中能起到保护电路的作用C．开关闭合后，当变阻器滑片由左向右滑动过程中，电流表示数增大，电压表示数增大D．开关闭合，进行电流表和电压表调换位置的操作，电路元件不能被烧毁【分析】（1）根据控制变量法进行分析，探究电流跟电压的关系时，需控制电阻不变；（2）滑动变阻器的作用：一是保护电流；二是改变电路中的电流；（3）根据欧姆定律和滑动变阻器接入电路的电阻分析电路中电流的变化；（4）电流表相当于导线，电压表相当于开路．【解答】A、探究电流跟电压的关系，需保持电阻R阻值不变，而R为定值电阻，故该电路可以探究电流与电压的关系；故A正确；B、在此电路中，滑动变阻器既可以起到保护电路的作用，又可以改变电路中的电流，得到多次实验数据，故B说法正确；C、开关闭合后，当变阻器滑片由左向右滑动过程中，电路中的总电阻增大，则电路中的电流变小，即电流表示数变小；由U＝IR可知，定值电阻两端电压变小，即电压表示数变小．故C说法错误；D、开关闭合，如果将电流表和电压表调换位置，电压表串联在电路中，电路相当于开路，因此电路元件都不可能被烧毁，故D正确．故选C．3、在探究“电压一定时，电流与电阻关系”的实验中，电路如图所示．先在A、B间接入5Ω的定值电阻R，移动滑片P，使电压表示数为2V，读出电流表示数．接着取下5Ω的电阻分别换上10Ω、15Ω的定值电阻，移动滑片，使电压表示数仍为2V．但小华在实验中，当换上15Ω的定值电阻时，无任怎样移动滑片，电压表示数都不能回到2V．对此现象，下列分析正确的是（）A．15Ω电阻太小，换一个更大的定值电阻，继续实验B．将三个电阻按15Ω、10Ω、5Ω的由大到小的顺序接入进行实验，可以避免这种现象C．将变阻器的最大阻值太大，换一个最大阻值小一点的变阻器继续实验D．在第一次接入5Ω的定电阻时，移动滑片，使电压表示数为定值1.5V，继续实验【分析】探究电流跟电阻的关系时，要保持电阻两端的电压不变，改变电阻，但当电阻增大时，它两端的电压也随之增大，为保证结论的准确性，要通过增大滑动变阻器的阻值使电阻两端的电压减小为原来的值，若由于滑动变阻器的阻值太小或电源电压太大，无法使电压表回到2V．【解答】根据串分压的知识，当换用阻值更大的定值电阻时，电压表的示数将变大，为保证电压表的示数不变，应增大滑动变阻器的阻值，电阻越大，所需滑动变阻器的阻值越大，当电阻增大的某一值时，滑动变阻器不能使电阻两端的电压保持在2V不变，由此知，C错误；A错误；将三个电阻按15Ω、10Ω、5Ω的由大到小的顺序接入进行实验，当R＝15Ω，所需滑动变阻器的阻值最大，此时调节电压表示数到某一值，则其它两个电阻，所需滑动变阻器的阻值更小一些，更能使电阻两端的电压不变，B正确；若使电压表的示数为1.5V，则所需滑动变阻器的阻值会更大，所以D错误．故选B．4、王红做“探究电阻上的电流跟两端电压的关系”的实验．（1）她记录了有关实验数据，但还有一空未写出，请按表中规律，完成表格内容．电压U（V） 1 2 3 4.5电流I（A）0.2 0.4 0.6（2）分析表格中的数据，得到的结论是：电阻一定时，导体中的电流与导体两端的电压_______．【分析】电压2V是1V的2倍，对应的电流0.4A也是0.2A的2倍；电压3V 是1V的3倍，对应的电流0.6A也是0.2A的3倍，由此我们可以得出电流与电压之间的关系是成正比．根据电流与电压成正比的关系，我们就可以算出当电压为4.5V时对应的电流．【解答】（1）因为电压2V是1V的2倍，对应的电流0.4A也是0.2A的2倍；电压3V是1V的3倍，对应的电流0.6A也是0.2A的3倍，所以电流与电压之间的关系是成正比，则电压4.5V是1V的4.5倍，对应的电流也是0.2A的4.5倍，即为0.9A．（2）电阻一定时，导体中的电流与导体两端的电压成正比．故答案为（1）0.9；（2）成正比．故选B．5、利用如图1所示电路，在研究通过导体的电流跟电阻的关系时，要保持导体两端电压不变．实验中，不断改变R x的阻值，调节滑动变阻器使伏特表示数保持不变，得到了I与R的关系图象，如图2所示．由图象可以得出的结。

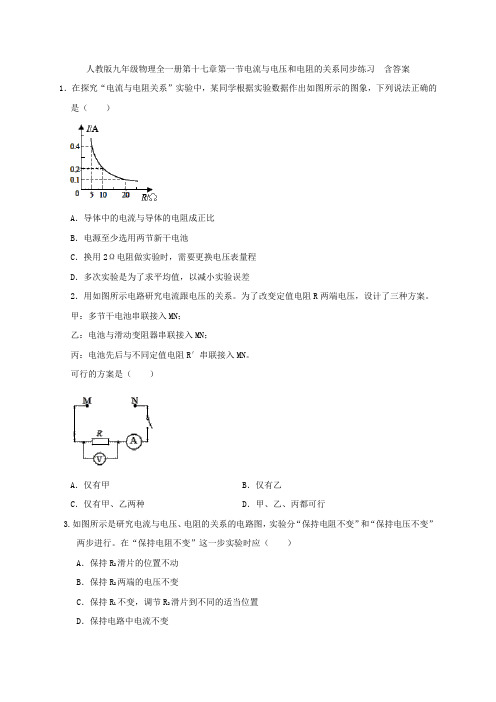

人教版九年级物理全一册第十七章第一节电流与电压和电阻的关系同步练习含答案1．在探究“电流与电阻关系”实验中，某同学根据实验数据作出如图所示的图象，下列说法正确的是（）A．导体中的电流与导体的电阻成正比B．电源至少选用两节新干电池C．换用2Ω电阻做实验时，需要更换电压表量程D．多次实验是为了求平均值，以减小实验误差2．用如图所示电路研究电流跟电压的关系。

为了改变定值电阻R两端电压，设计了三种方案。

甲：多节干电池串联接入MN；乙：电池与滑动变阻器串联接入MN；丙：电池先后与不同定值电阻R′串联接入MN。

可行的方案是（）A．仅有甲B．仅有乙C．仅有甲、乙两种D．甲、乙、丙都可行3.如图所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。

在“保持电阻不变”这一步实验时应（）A．保持R2滑片的位置不动B．保持R2两端的电压不变C．保持R1不变，调节R2滑片到不同的适当位置D．保持电路中电流不变4．分别将U1=4V、U2=6V两个不同的电压加在某段导体的两端，则两次通过该导体的电流之比为（）A．3:2 B．2:3C．1:1 D．1:25．在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时，应该 ( ) A．调节滑动变阻器，使电路中的电流保持不变B．调节滑动变阻器，使不同的定值电阻R两端的电压保持不变C．使电阻R两端电压成倍数变化D．每次测量时都要使电路中的电流成倍数变化6.如图是探究“电流与电阻的关系”的实验电路．关于该实验，下列说法错误的是（）A. 闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小B. 实验中，更换大阻值的电阻后，滑片应向a端移动C. 进行多次实验的目的是为了得出科学的结论D. 实验得出的结论是：电压一定时，电流与电阻成反比7.小刚用图所示电路探究“一段电路中电流跟电阻的关系”。

在此实验过程中，当B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（）A. 保持变阻器滑片不动B. 将变阻器滑片适当向左移动C. 适当增加电池的节数D. 将变阻器滑片适当向右移动8.王明同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是（）A. 通过导体a的电流与其两端的电压成正比B. 导体a的电阻大于导体b的电阻C. 当在导体b的两端加上1V的电压时，通过导体b的电流为0.1AD. 将a、b两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A9.某同学探究“电流与电压、电阻的关系”。

17.1 电流与电压和电阻的关系一．选择题1．小刚用图所示电路探究“一段电路中电流跟电阻的关系”。

实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了完成探究，他应该采取的措施是（）A．将变阻器滑片适当向右移动B．保持变阻器滑片不动C．将变阻器滑片适当向左移动D．适当增加电池的节数2．如图所示为探究“电流与电阻关系”的实验电路图，每次实验必须保持大小不变的是（）A．电压表的示数B．电流表的示数C．定值电阻的阻值D．滑动变阻器的阻值3．小华用图示电路探究“电流跟电阻的关系”，他按正确的操作方法进行了多次实验，记录了多组数据，如果电源电压保持不变，对他的实验数据进行分析，下列物理量中发生改变的是（）A．定值电阻两端的电压B．滑动变阻器两端的电压C．电压表与电流表示数之比D．定值电阻与滑动变阻器消耗的功率之比4．小明在研究通过导体的电流与其两端电压关系时，根据测量数据绘制出如图所示的I﹣U 图象。

下列判断正确的是（）A．通过R1的电流与它两端所加电压不成正比B．通过R2的电流与它两端所加电压成正比C．将它们串联接到同一电路中时，通过R1的电流较大D．将它们并联连接到两端电压为1.5V的电路中，通过干路的电流是0.45A5．小琼同学用如图所示的电路探究电流跟电阻的关系，实验时应保持A、B两端的电压不变，当他将A、B两点间的电阻由5Ω更换为10Ω后，发现电压表的示数发生了变化，下一步的实验操作应该是（）A．保持变阻器滑片不动，将电池节数增加B．保持电池节数不变、变阻器滑片不动，改变电压表的量程C．保持电池节数不变，将变阻器滑片适当向左移动D．保持电池节数不变，将变阻器滑片适当向右移动6．利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图象，则下列判断正确的是（）A．实验中电压表的示数保持1V不变B．当R的电阻为10Ω时，通过R的电流为0.2AC．滑动变阻器连入电路的阻值范围为0～25ΩD．将R从5Ω换成10Ω后，应将滑片向右移7．图是“探究通过导体的电流与电压的关系”实验电路，关于这个实验的表述正确的是（）A．表a是电压表，表b是电流表B．使用滑动变阻器的目的是减小实验数据的误差C．经过实验可以得出结论：电压与电流成正比D．更换不同阻值的电阻重复实验，是为了使实验结论更具普遍性8．用如图所示的实验电路探究电流与电阻的关系，下列注意事项错误的是（）A．连接电路时，开关应该是断开的B．闭合开关前，滑片应处于滑动变阻器的最右端C．更换电阻后，应调节滑片让电压表的示数相同D．应测多组数据，以减小实验误差9．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻R x，得到如图乙所示的图象。

17.1探究电流与电压和电阻的关系同步习题一．选择题1．在探究“通过导体的电流与导体电阻关系”实验过程中，应通过观察下列哪个元件来移动滑动变阻器滑片？（）A．变阻器滑片B．电压表示数C．电流表示数D．电阻2．如图是研究电流与电压、电阻关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。

在“保持电压不变”这一步实验时应（）A．保持R2滑片的位置不动B．保持R1不变C．更换R1，并调节R2滑片到适当位置，保持电压表示数不变D．保持电路中电流不变3．张华同学在探究通过导体的电流与其两端电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是（）A．通过导体A的电流与其两端的电压成正比B．导体A的电阻大于导体B的电阻C．当在导体B的两端加上1V的电压时，通过导体B的电流为0.1AD．将A、B两导体串联后接到电压为3V的电源上时，通过导体的电流为0.2A4．在探究“电流与电阻关系”的实验中，小明准备了5Ω、10Ω、15Ω三个定值电阻，学生电源（调至6V）、电流表、电压表、开关及导线若干，在实验过程中，需保持定值电阻两端电压为2V不变，还需要选用下列哪种规格的滑动变阻器？（）A．“10Ω1A”B．“15Ω15A”C．“20Ω2A”D．“50Ω2A”5．小刚同学用如图所示电路探究“一段电路中电流跟电阻的关系”，用5Ω的电阻R实验并记录数据后，将电阻更换为10Ω，为了探究上述问题，他接下来的操作应该是（）A．闭合开关后观察电压表、电流表的示数和R的阻值并记录B．闭合开关后，调节变阻器滑片，当电流表示数等于上一步的示数时，记录电压表、电流表的示数和R的阻值C．闭合开关后，调节变阻器滑片，当电压表示数等于上一步的示数时，记录电压表和电流表的示数和R的阻值D．将电源电压调高为原来的2倍，记录电压表和电流表的示数和R的阻值6．某同学在探究“电阻上的电流跟两端电压的关系”时，发现通过电阻a、b的电流随电压变化情况如图所示，则下列结论与图象相符的是（）A．电阻一定时，电流随着电压的增大而减小B．电压相同时，阻值大的电阻通过的电流大C．电流相同时，阻值小的电阻两端的电压大D．两电阻阻值的关系是R a＞R b7．利用如图甲所示的电路探究电流和电阻的关系，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，按实验要求测得通过各定值电阻的电流描绘出如图乙所示的图象，则下列判断正确的是（）A．实验中电压表的示数保持1V不变B．当R的电阻为10Ω时，通过R的电流为0.2AC．滑动变阻器连入电路的阻值范围为0～25ΩD．将R从5Ω换成10Ω后，应将滑片向右移8．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图象。

17.1电流与电压和电阻的关系一选择题1.甲、乙两个电阻的阻值分别为10Ω和40Ω，将它们先后接在同一电源上，通过甲的电流强度为0.6 A，则通过乙的电流强度为（）A．0.6 A B．2.4 A C．0.15 A D．以上答案均不对2．甲、乙两导体的阻值之比为3：2，将它们先后接在同一电源上，则通过甲、乙两导体的电流之比是（）A．3：2 B．2：3 C．1：1 D．无法确定3．一导体接在某电路中，如果把加在该导体两端的电压变为原来的两倍，则该导体的电阻和通过它的电流将（）A．都增加为原来的两倍B．电阻不变，电流变为原来的2倍C．电阻不变，电流变为原来的1/2 D．电阻、电流都不变4．将某导体接在电压为16V的电源上，通过它的电流为0.4A。

现在把该导体换成阻值是其四倍的另一导体，则电路中的电流为（）A．0.1A B．0.4A C．0.8A D．1.6A5．有Ｒ１和Ｒ２两个电阻，Ｒ１＞Ｒ２，将它们分别接在同一个电源上，通过它们的电流分别是Ｉ１和Ｉ２，则Ｉ１与Ｉ２之间的大小关系是（）Ａ．Ｉ１＝Ｉ２Ｂ．Ｉ１＞Ｉ２Ｃ．Ｉ１＜Ｉ２Ｄ．无法比较6．分别将U1=4V、U2=6V加在某段导体的两端，则两次通过该导体的电流之比为（）A．3:2 B．2:3 C．1:1 D．1:27．将两个定值电阻R1、R2分别接在不同的电源上，通过它们的电流分别为I1、I2，已知I1>I2，则下列说法正确的是( )A．R1可能等于R2 B．R1一定大于R2C．R1一定小于R2 D．R1一定等于R28．一段导体两端的电压为8V，导体中的电流为2A，如果将它两端的电压减少2V，则导体中的电流变为（）A．0.25A B．0.5A C．1.5A D．3A9．某同学在探究“电流跟电压和电阻的关系”时，根据收集到的数据画出了如下图所示的一个图像，下列结论与图像相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小10．某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如图所示的一个图像，下列结论与图像相符的是（）A．电阻一定时，电流随着电压的增大而增大B．电阻一定时，电压随着电流的增大而增大C．电压一定时，电流随着电阻的增大而减小D．电压一定时，电阻随着电流的增大而减小11．如图所示电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数的变化情况是（）A.L1亮度不变，电流表示数变小B.L1亮度不变，电流表示数不变C.L1的亮度增大，电流表示数不变 D .L1亮度减小，电流表示数变小12．如图所示电路，闭合开关后，比较a、b、c、d四处电流的大小，其中正确的是（）A．Ia＝Id ; B．Ia＜Ib ; C．Ib＞Ic ; D．Ic＝ Id.13．白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的( ) A．电阻变大，电流减小B．电阻变小，电流增大C．电阻和电流都增大D．电阻和电流都减小14．如图所示,电源电压为12V,定值电阻R为3Ω,滑动变阻器的最大阻值R/为5Ω,当滑动变阻器的滑片P从a端滑到b端时,电压表的变化是( )A．从0 变到7.5V B．从7.5变伏到0C．从0变到4.5V D．从4.5V变到0二非选择题1.保持一个电路两端的电压不变，把一个20Ω的电阻接在这个电路中时,通过它电流为0.5A,把它更换成一个40Ω的电阻时，电路中的电流应变为____A；如果要使电路中的电流变为0.2A，则应换成一个阻值为______Ω的电阻。

初三物理探究电阻上的电流跟两端电压的关系试题答案及解析1.在“探究电压一定，电流与电阻的关系”实验中，实验室提供的实验器材有：电源一个（两端电压恒为3V），电流表、电压表各一个，开关一个，六个定值电阻（阻值分别为：4Ω、6Ω、8Ω、10Ω、14Ω和25Ω），二只滑动变阻器（规格分别为：“15Ω 1A“和”20Ω 0.3A“），导线若干．实验前电压表和电流表已调零，实验时用导线a、b、c、d、e、f和g按如图甲所示方式连接电路．①闭合开关前，应把滑动变组器的滑片调到端（选填：“A“或”B“）②闭合开关，调节滑动变阻器的滑片，结果电流表有示数，电压表示数始终为零，则可能是导线出现断路．③故障排除后．先将25Ω的定值电阻接入电路，闭合开关，移动滑动变阻器的滑片，使电压表的示数为2V．并记下相应的电流值；然后改接14Ω的电阻，此时滑片应向端滑动（选填：“A“或“B”）为了用六个定值电阻分别进行实验，他应该选择的一个滑动变阻器规格是．④小张测出了六组数据并在老师的指导下，通过做I﹣图象，来分析电压一定时电流与电阻的关系．如图乙所示，小张已在坐标纸上描了六个点，请在图中做出I﹣图象；并通过分析图象，可以得出结论：．【答案】①A；②e；③B；“15Ω 1A”；④当电压一定时，电流和电阻成反比【解析】（1）在电学实验中，为了保护电路，闭合开关前，应该将滑动变阻器的滑片移到最大阻值处，由题中实物图可得滑动变阻器最大阻值时滑片应在A端；所以在闭合开关前，应把滑动变组器的滑片调到A端；（2）闭合开关，调节滑动变阻器的滑片，结果电流表有示数，电压表示数始终为零，由电流报有示数可知电路是通路，而电压表示数始终为零说明电压表断路，而保持通路的情况下电压表断路只能是导线e断路了；（3）用25Ω的电阻做完实验后，然后将14Ω的电阻接入电路，根据串联分压原理可知定值电阻分压变小，电压表的示数将变小，为保持电阻两端电压不变，应将滑动变阻器的接入阻值变小，即应向B端移动滑片．为了用六个定值电阻分别进行实验，即最大定值电阻时，滑动变阻器阻值最大，当最大定值电阻为25Ω时，两端电压为2V，此时电路电流I=U/R=2V/25Ω=0.08A，滑动变阻器的最大阻值R=U’/I=1V/0.08A=12.5Ω，两滑动变阻器的阻值都满足条件，为了用六个定值电阻分别进行实验，即最小定值电阻值时，电路中电流最大，此时电流I’=U/I=2V/4Ω=0.5A，满足电流条件只能选“15Ω，1A”的滑动变阻器，（4）在I﹣图象中，描点连线如图所示，图象是一条过坐标原点的一条直线，则I与成正比，因I=k，k为常数，则IR=k，所以，可得结论电压一定时，导体中的电流与电阻成反比。

初三物理探究电阻上的电流跟两端电压的关系试题答案及解析1.为了探究电流与电压的关系，小迪选取了一个10Ω的定值电阻，用滑动变阻器来改变电阻两端的电压．（1）小迪连接的电路如图甲所示，请你帮他将电压表正确接入电路中．（2）闭合开关前，小迪应将滑动变阻器的滑片p滑到端．（选填“A”或“B”）（3）小迪在检查电路连接无误后，应将开关（选填“断开”或“闭合”），调节滑动变阻器，观察电压表和的示数，测量并记下几组数据．（4）为记录数据，请你在图乙方框内帮小迪设计一个记录实验数据的表格．（5）在实验过程中，多测几组数据不是为了求平均值，是为了．【答案】（1）如图所示；（2）A；（3）闭合；电流表；（4）表格如下；次数123【解析】（1）电源电压由2节干电池组成，电压为3V，电压表选择0～3V，电压表应并联在定值电阻两端，如图所示；（2）闭合开关前，应将滑动变阻器的阻值位于最大阻值处，而从图中可以看出，滑动变阻器的下接线柱接在B端，所以最大阻值处在A端，即小迪应将滑动变阻器的滑片p滑到A端．（3）在检查电路连接无误后，应将开关闭合，调节滑动变阻器，观察电压表和电流表的示数，测量并记下几组数据．（4）在探究电流与电压的关系实验时，应记录的是电压和电流值，表格如下：（5）改变了待测电阻两端的电压和通过它的电流，可以多测几组数据，得出电流与电压的普遍规律．【考点】探究电流与电压、电阻的关系实验2.在“探究通过导体的电流与电压和电阻的关系”实验中，有如下器材：电压表、电流表、滑动变阻器、开关、两节干电池、定值电阻R（分别为5Ω、10Ω、15Ω、20Ω、25Ω）、导线若干。

小明在实验时连接的电路如图甲所示。

（1）在探究“电流与电压的关系”实验中：①闭合开关前，要将滑动变阻器滑片移至（填“A”或“B”）端；电路中滑动变阻器起到保护电路元件安全和的作用；②闭合开关S，无论如何移动滑动变阻器的滑片P，发现电流表示数几乎为零，电压表示数约为3V，此时，电路出现的故障可能是；小明排除故障后继续实验。

17.1电流与电阻和电压的关系同步测试一．选择题1．研究电流与电压关系时，用图所示的电路，要求“保持电阻不变”，在进行“保持电阻不变”这一步骤时，实验要求是（）A．保持R′的滑片位置不动B．保持R的电压不变C．保持R不变，调节R′的滑片到不同位置D．保持电路中的电流不变2．在探究“电流和电阻的关系”实验中，某小组连接的电路如图所示。

先在AB间接入15Ω的定值电阻，移动滑片，使电压表的示数为2V，读出电流表的示数。

断开开关，再将AB间的电阻换为20Ω的定值电阻，除此未进行其他操作。

闭合开关后，电压表的示数及应进行的操作是（）A．大于2V，向左移动滑片B．大于2V，向右移动滑片C．小于2V，向左移动滑片D．小于2V，向右移动滑片3．如图所示，在探究“一段电路中的电流与电阻关系”的实验中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，应该采取的唯一操作是（）A．保持变阻器滑片不动B．增加电池个数C．将变阻器滑片适当向左移动D．将变阻器滑片适当向右移动4．在“研究电流与电压的关系”和“电流与电阻的关系”实验中，滑动变阻器的主要作用是（）A．使电阻R两端的电压成倍数变化B．使电阻R两端的电压保持不变C．前者使电阻R两端的电压保持不变，后者使电阻R两端的电压成倍数变化D．前者使电阻R两端的电压成倍数变化，后者使电阻R两端的电压保持不变5．某同学用如图所示的电路验证在电压不变时，导体中的电流跟导体的电阻成反比的关系。

先后用5Ω、10Ω、20Ω的定值电阻接入电路的a、b两点间，闭合开关S，读出电流表的示数填入表中。

由实验数据可以看出电流跟电阻不成反比。

其原因是（）A．实验中没有控制a、b两点间电压不变B．实验中没有保持a、b之间的电阻不变C．实验中没有保持定值电阻的阻值不变D．实验中没有保持定值电阻两端的电压不变6．小红用如图所示的电路图，研究通过导体的电流与导体电阻的关系（电源电压恒定）．改变电阻R的阻值，调节滑动变阻器滑片，保持R两端的电压不变，记下相应的电流和电阻值。
