楼书户型图说明1

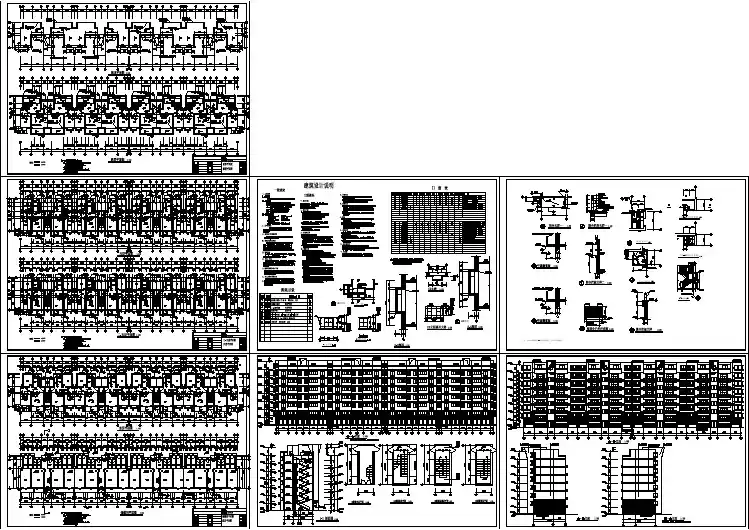

1．建筑平面图应标注如下内容：①外部尺寸：如果平面图的上下、左右是对称的，一般外部尺寸标注在平面图的下方及左侧，如果平面图不对称，则四周都要标注尺寸。

外部尺寸一般分三道标注：最外面的一道是外包尺寸，表示房屋的总长度和总宽度；中间一道尺寸表示定位轴线间的距离；最里面一道尺寸，表示门窗洞口、门或窗间墙、墙端等细部尺寸。

底层平面图还应标注室外台阶、花台、散水等尺寸。

②内部尺寸；包括房间内的净尺寸、门窗洞、墙厚、柱、砖垛和固定设备（加厕所、盥洗、工作台、搁板等）的大小、位置及墙、柱与轴线的平面位置尺寸关系等。

③纵、横定位轴线编号及门窗编号：门窗在平面图中，只能反映出它们的位置、数量和洞口宽度尺寸，窗的开启形式和构造等情况是无法表达的。

每个工程的门窗规格、型号、数量都应有门窗表说明，门代号用M表示，窗代号用C表示，并加注编号以便区分。

④标注房屋各组成部分的标高情况：如室内、外地面、楼面、楼梯平台面、室外台阶面、阳台面等处都应当分别注明标高。

对于楼地面有坡度时，通常用箭头加注坡度符号表明。

⑤从平面图中可以看出楼梯的位置、楼梯间的尺寸，起步方向、楼梯段宽度、平台宽度、栏杆位置、踏步级数、楼梯走向等内容。

⑥在底层平面图中，通常将建筑剖面图的剖切位置用剖切符号表达出来。

⑦建筑平面图的下方标注图名及比例，底层平面图应附有指北针表明建筑的朝向。

⑧建筑平面中应表示出各种设备的位置、尺寸、规格、型号等，它与专业设备施工图相配合供施工等用，有的局部详细构造做法用详图索引符号表示。

2．屋顶平面图和楼梯屋面图应表明屋面排水分区、排水方向、坡度、檐沟、泛水、雨水下水口、女儿墙等的位置。

3．建筑立面图反映出房屋的外貌和高度方向的尺寸。

①立面图上的门窗可在同一类型的门窗中较详细地各画出一个作为代表，其余用简单的图例表示。

②立面图中应有三种不同的线型；整幢房屋的外形轮廓或较大的转折轮廓用粗实线表示；墙上较小的凹凸（如门窗洞口、窗台等）以及勒脚、台阶、花池、阳台等轮廓用中实线表示；门窗分格线、开启方向线、墙面装饰线等用细实（虚）线表示。

A户型建筑面积:156.65m2别致户型：起居空间别致而幽雅；超大的视野空间，阳光、新鲜空气、让您的生活跟健康、和谐相伴；动静分区：休息空间和起居空间相分离，实现功能的合理分区；阳台洗衣机位预留：不用担心洗衣机在卫生间找不到合适的位置，为主妇们人性设计，实用、合理；四室居家：让更多的亲人、朋友和你一起分享家的温馨。

B户型建筑面积：121.92m2阳光大客厅：让您的起居空间更加明亮，让您的朋友和您一起分享大自然的魅力；联体大阳台：提供你更多和阳光亲近的空间，使您家的视野更加的开阔；框架空间，自助分割，实现您装修个性化的夙愿，让您的厨房和餐厅与众不同；C户型建筑面积：164.74m2高贵主卧：主卧带书房和独立卫生间，工作、休憩在同一空间完成；动静分区：休息空间和起居空间相分离，实现功能的合理分区；联体大阳台：提供你更多和阳光亲近的空间，使您家的视野更加的开阔；D户型建筑面积：126.71 m2错层户型：让居室空间更富层次感，让起居和休憩空间相分隔；阳光三卧：三个卧室全部朝南，让您和阳光更近、和健康面对面；E户型建筑面积：137.17 m2通透式双厅：南北双厅通透，使您家里具有良好的通风条件，干爽、清新属于您独立储藏间：让您的杂物有一个自己的空间；联体大阳台：提供你更多和阳光亲近的空间，使您家的视野更加的开阔；F户型建筑面积：171.86 m2阳光四室：让您和阳光更近、和健康面对面错层户型：让居室空间更富层次感，让起居和休憩空间相分隔；超多空间：有十多个空间让您随意安排，另你的居家空间处处散发豪华的别致。

G户型建筑面积：94.65 m2经济户型：二室二厅二卫的结构很适合小家庭的要求，既经济又温馨；动静分区：休息空间和起居空间相分离，实现功能的合理分区；阳光卧室：在充满阳光的空间里休憩，等于拥有健康。

①主卧超大圆弧形观景玻璃窗、凸窗；外面，就是日出！②客厅与餐厅相连，简洁明朗。

③主次双阳台，阳光风景绝不容错过！B印象：鲁弗申的花园小路——西斯莱1839—1899，巴黎附近的布吉瓦尔村，西斯莱。

H1优客蓝本户型:一室一卫建筑面积：37.55M2以精致取悦都市新贵超宽观景飘窗，现代繁华直线眺望方正户型，实用主义空间布局卫生间干湿分离，合理设计6。

2米开间,小中搏大的前卫思维依景而立，入主城市时尚群落。

特点：大飘窗，面北。

方正户型，功能配置层次清晰，思维H2优客新贵户型:一室一厅一卫建筑面积：50。

28M2私属卧室，橙色阳光随时造访超宽飘窗通透视野,领略人生豁达境界；品味明厨,烹饪丰盛生活，与卫生间南北对角而踞，污洁分区;豪华客厅，明朗气质；方正主义，户型空间紧凑布局。

特点：卧室私密、飘窗、明厨、户型方正H3优客风尚户型：一室一卫建筑面积：39.08M2独立时代青年的精尚主张简约方正的实用户型，装饰随心所欲清雅自由的居住空间，真实心境独享厨房、餐厅独立分布，开敞使用烛光照亮晚餐,一代新贵的风尚生活特点:方正户型、厨卫一体6#J1优客色阶户型：一室一厅一卫建筑面积:42.31M2卧室阔景飘窗，采光充足，享受更多阳光宠爱方正户型,功能布局清晰完善双厅合一，开辟更多欢畅空间厨卫干湿污洁分区,人性化设计经典实用，匹配都市性情特点：干湿分区、户型方正、双厅合一J2优客珍藏户型：二室二厅一卫建筑面积：70。

58M2南北通透，全明户型风与阳光满溢流淌，鲜氧自由徜徉客厅、餐厅近在咫尺,连通空间价值双阳卧室,双飘窗分享南北风光畅达开间，最大限度延展生活空间陶冶明宅，值得一世珍藏。

特点：南北通透、飘窗、空气流通、大开间，小进深、双阳卧室、客厅餐厅J3优客格调户型：二室一厅一卫建筑面积:66.65M2南北通透经典户型格局方正,布局合理明亮卧室,享受每天被阳光叫醒轩敞客厅与餐厅融汇贯通超然空间开启格调生活。

特点：私密卧室、通透、明厨、干湿污洁分区、宽客厅12＃K1优客零度户型：一室一卫建筑面积：34.71M2极简主义小户，实用至上功能齐备,干湿分区现代明厨，茶点、小吃精心调制卧室双明窗，演绎明朗生活,K2优客前沿户型：二室一厅一卫建筑面积：62.95M2精心二房设计,各区域合理分隔，自然从容大度；双阳卧房，采光充足，享受更多阳光宠爱主次卧联体双阳台设计,陶冶烟波水景,近享天然鲜氧轩敞起居厅,开启格调生活.厨卫干湿污洁分区优客明宅,值得一世珍藏.K3优客户型：二室二厅一卫建筑面积：75。

自建房图纸设计说明和基本功能空间自家建房的朋友们日常接触施工图纸的机会比较少，不容易看明白图纸，这个文章就对图纸中出现的一些图例进行说明，还会说明一些基本房间的尺寸要求。

事先说明：以下说明的单位为mn,即“1米”表示为“ 1000mm, 一般省去单位表示为“ 1000”图纸说明：本节说明建筑元素在图纸上的表达方式,基本有哪些类型,方便读图1. 门门分平开门和推拉门, 空间不是很局促的情况下建议使用平开门, 尺寸为900（卫生间和厨房可以用750或800）,该尺寸为门洞宽度；门洞高一般为2200,厂家的门一般都做到2000,扣掉地砖和门框大小差不多正好平开门的图例：双线表示门板,圆弧表示门开启那端划过的地方,圆心为门轴推拉门的图例：箭头表示门开启的方向2. 窗窗也分平开窗和推拉窗, 一般都使用推拉窗, 在平面上不做特殊的说明, 在立面图上会用开启方向来进行表示。

南向的窗一般尽量开大, 到2400以上,北向的窗出于保温考虑开到1500或1800 比较合适,厨房卫生间开到900 或1200 也能接受窗的图例：中间的两根表示被剖到的窗玻璃,外面两根是窗沿的看线3. 标注建筑方案设计中的标注表示中轴到中轴的距离, 估计净宽时请自行减去墙厚（混凝土砌块为200 厚,粘土钻为240 厚）标注的图例：对于初期的建筑方案一般标注2 层,部一层表示开间大小, 外面一层是总宽度4.图例有些方案设计中会放入家具的图例, 表示空间的布置, 仅做为参考, 请以实际为准常见图例：图中有常见图例的表示,看图中紫色字体的文字5. 楼梯楼梯是建筑设计中比较复杂的一部分, 自建房部分没有特殊设计的话就会有一个楼梯间,相对简单一些图例说明：图中是一个双跑楼梯的表示方法，斜折线表示楼梯被剖切到的高度（1200）基本功能空间本节介绍住宅中常用的功能空间和合适的大小，方便大家相互沟通交流，避免出现不必要的误解1. 卧室卧室适合的面宽在3300〜4200，再大会很空旷（电视机小了都看不清楚），小于3000 的话不适合自建房作为卧室使用，推荐面宽为3600，3900 进深需根据实际情况进行设计，考虑基本功能（放一个衣柜，两个床头柜和一双人床），建议在4000 以上，不宜超过5000（房间大了制冷制热费用比较高）卧室以方形空间为宜，门开在某角落，条件允许的情况下不要开在房屋中间，会比较影响家具的布置；卧室家具主要有床，衣柜，电视柜，床头柜，布局以放得下这些基本家具为主，对于进深比较大的卧室，在窗台处会和宾馆类似放一个小茶几和两个沙发；有特殊要求要压缩房间大小的可以参考图例，看看适宜的压缩，不要过量影响使用舒适度。

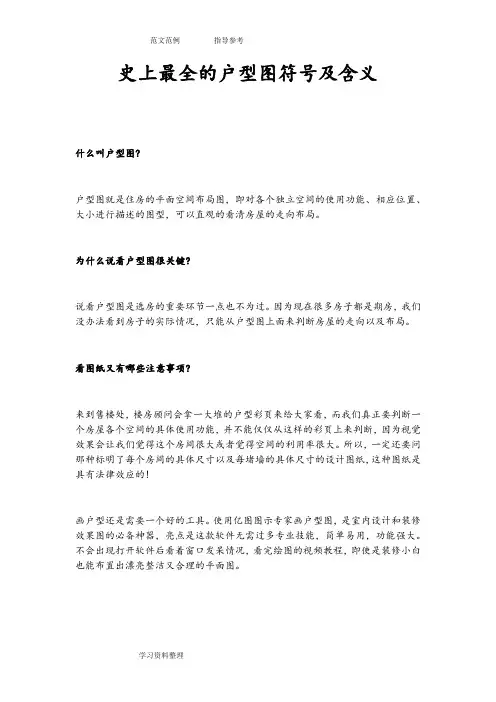

史上最全的户型图符号及含义什么叫户型图?户型图就是住房的平面空间布局图，即对各个独立空间的使用功能、相应位置、大小进行描述的图型，可以直观的看清房屋的走向布局。

为什么说看户型图很关键?说看户型图是选房的重要环节一点也不为过。

因为现在很多房子都是期房，我们没办法看到房子的实际情况，只能从户型图上面来判断房屋的走向以及布局。

看图纸又有哪些注意事项?来到售楼处，楼房顾问会拿一大堆的户型彩页来给大家看，而我们真正要判断一个房屋各个空间的具体使用功能，并不能仅仅从这样的彩页上来判断，因为视觉效果会让我们觉得这个房间很大或者觉得空间的利用率很大。

所以，一定还要问那种标明了每个房间的具体尺寸以及每堵墙的具体尺寸的设计图纸，这种图纸是具有法律效应的!画户型还是需要一个好的工具。

使用亿图图示专家画户型图，是室内设计和装修效果图的必备神器，亮点是这款软件无需过多专业技能，简单易用，功能强大。

不会出现打开软件后看着窗口发呆情况，看完绘图的视频教程，即使是装修小白也能布置出漂亮整洁又合理的平面图。

看清户型图上面的每个字，即便是广告宣传词，也是非常重要的。

有些户型图写的是2+1房两厅两卫，一般都是半赠送的空中花园，但是也有那种广告语两房变三房的，这样的户型一定要注意后期是否可改，有些改造起来十分鸡肋，还是只能当做两房用。

有一样东西很重要，一般会在户型图的角落里，就是本户型的平面位置示意图，可以看到户型在整个楼层的位置，还有的标注了这个楼栋在整个小区所处的位置。

在角落里，也是大家很容易忽略到的地方。

一般东西两头的户型采光就会比夹在中间的户型好一些，也更加通透一些。

看户型图的基本要点㈠拿到户型图，先要搞清楚方向很多户型图有标注南北方向，如果没有标注的话就是默认的上北下南左西右东。

有很多售楼处用的是那种模型，但由于位置摆放的原因，并不是上北下南左西右东，这时候需要你找准主卧飘窗的位置，这一面一般都是朝南的，然后人站在这个方向去判断上北下南左西右东就好了，主卧最好是选择朝南的，现在很多手机都自带指南针，买房可以实地去测一下朝向。
