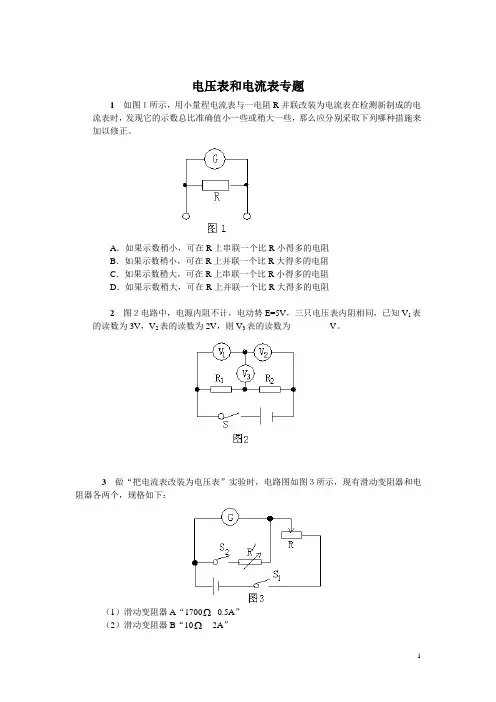

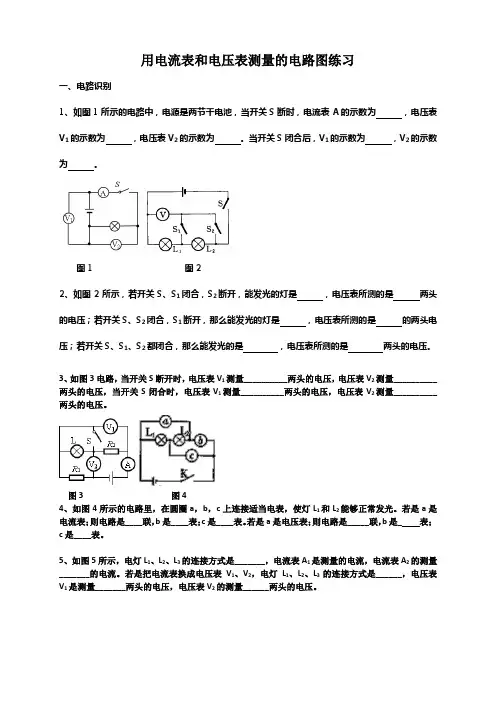

两表专题
当电路中滑动变阻器的滑片移动（或电键断开、闭合）时，怎样判断电路中的电流表、电压表的示数变化情况？这类问题不要求进行复杂的运算，一般按照以下步骤分析： （1）明确电路的连接方式。
可用“去表法”：将电流表看作一根导线，将电压表从电路中去掉，这样可以简化电路，容易弄清电路各元件的连接情况。 （2）明确各电表的测量对象。 （3）分析电路中的总电阻变化情况。
（4）根据电源电压不变，由欧姆定律判断出总电流的变化情况。再综合运用串并联电路特点判断电流表和电压表示数的变化情况。
如图，电源电压不变，闭合开关时，滑片向a 端移动时，会出现的现象是（ ） A ．电流表的示数变大，灯泡变亮 B ．电流表的示数变小，灯泡变暗 C ．电流表的示数变小，灯泡变亮 D ．电流表的示数变大，灯泡变暗
如图所示的电路中，闭合开关S 后发现两灯
均不亮，电流表的指针几乎不动，而电压表的指针有明显的偏转，则该电路的故障可能是（ ） A. L1的灯丝断了 B. L2的灯丝断了 C. L1和L2的灯丝都断了 D. 电流表坏了
如图所示电路，当滑动变阻器的滑片自b 向a 滑动时，以下关于表1、表2的性质和灯泡发光情况的判断中正确的是（ ）
A. 表1是电流表，示数变大；表2是电压表，示数变大，灯泡变亮
B. 表1是电流表，示数变小；表2是电压表，示数变小，灯泡变暗
C. 表1是电压表，示数变小；表2是电流表，示数变小，灯泡变亮
D. 表1是电流表，示数变大；表2是电压表，示数变小，灯泡变亮
如图所示的电路，滑动变阻器的滑片P 向右移动的过程中，电流表和电压表的变化情况是（ ） A. 电流表示数变小，电压表示数变大 B. 电流表、电压表示数都变大 C. 电流表示数变大，电压表示数变小 D. 电流表、电压表示数都变小
如图所示，电源电压保持不变，闭合开关后，将滑动变阻器的滑片P 由图中位置向a 端移动，电表、A 的示数变化情况是（ ）
A.减小，减小，A 增大。
B.
增大，减小，A 增大。
C.
增大，减小，A 减小。 D.
减小，
增大，A 减小。
如图所示的电路中，当P 向右移动时（ ） A. 电流表示数不变，电压表示数不变。 B. 电流表示数不变，电压表示数变大。 C. 电流表示数变小，电压表示数变大。 D. 电流表示数变小，电压表示数不变
如图所示的电路中，闭合电键S ，当滑动变阻器的 滑片P 向左移动时，（ ） A. V 表示数不变，A1表示数变大。 B. V 表示数变小，A1表示数变小。 C. V 表示数不变，A2表示数变大。 D. V 表示数变大，A2表示数变小。
如图所示的电路中，电源电压不变，当开关S 闭合时，电压表、电流表示数变化情况为（ ） A. 电压表示数增大，电流表示数减小。 B. 电压表示数增大，电流表示数增大。 C. 电压表示数减小，电流表示数减小。 D. 电压表示数减小，电流表示数增大。
在如图所示的电路中，电源电压和灯泡电阻都保持不变， 当滑动变阻器R 的滑片P 由中点向右移动时，下列判断 中正确的是 （ ）
A ．电流表和电压表的示数都增大
B ．电流表和电压表的示数都减小
C ．电流表和示数减小，电压表的示数增大
D ．电流表和示数减小，电压表的示数不变
如图所示，电源电压不变，当开关S 闭合，变阻器滑片P 向 下移动时 （ ）
A ．电压表示数减小，电流表示数增大
B ．电压表示数减小，电流表示数减小
C ．电压表示数增大，电流表示数减小
D ．电压表示数增大，电流表示数增大
如图所示的电路中，电源电压不变，当滑动变阻器的滑片P 向上移动时，电流表的示数_____，电压表的示数_____
（选填“变大”、“变小”或“不变”）．
如图所示电路，滑动变阻器的滑片P 向左移动时，连入电路的电阻_______，
电阻中的电流变_____（电源电压保持不变）
如图所示电路中电源电压不变，当S 闭合，且滑片P 向左滑动时，各电表示数的变化情况是：（ ）
A ．A1表读数不变、A2表读数变小、V 表读数变小
B ．A1表读数变大、A2表读数变大、V 表读数不变
C ．A1表读数变小、A2表读数变大、V
表读数变大
D ．A1表读数不变、
A2表读数变大、V 表读数不变
如图所示是一位同学已经连接好的电路。闭合开关，并将滑动变阻器的滑片向A 端移动，则不会观察到的现象是（ ）
A ．电流表的示数逐渐减小
B ．电压表的示数逐渐减小
C ．小灯泡越来越暗
D ．电路消耗的总功率增大
如图所示，电路中的甲、乙两只灯泡都在发光，闭合开关S ，把滑动变阻器的滑片P 向a 端滑动时（设电源电压不变，灯丝电阻保持不变），则（多选） A ．甲、乙两灯都变亮 B ．甲灯变亮，乙灯变暗 C ．电压表示数变大 D ．电流表示数变大
S
A 1 A 2
V
L
R 1 R 2
P
在图中所示的电路中，闭合开关S ，当滑动变阻器的滑片P 向右移动时，电压表、电流表示数的变化情况是
A. 电流表和电压表的示数都变大
B. 电流表和电压表的示数都变小
C. 电流表的示数变小，电压表的示数变大
D. 电流表的示数变大，电压表的示数变小
如图所示电路图中，电源电压不变。开关S 闭合前，R 2两端电压为U 2，开关S 闭合后，R 2两端电压为
U 2 ，比较可知，U 2 ______U 2 （填：“大于”、“小于”或“等于”）。
如图所示，电源电压不变，滑动变阻器的滑片P 从a 端 滑到b 端的过程中 D
A ．电流表、电压表示数都减小
B ．电流表、电压表示数都增大
C ．电流表示数增大、电压表示数减小
D ．电流表示数减小、电压表示数增大
电路故障专题
1．判断电路中电表的类型时，要抓住电流表和电压表在连入电路时的关键性区别：电流表串联；电压表并联。
2．用电流表或电压表判断电路的故障， （1）电流表示数过大，一般是短路所造成的
（2）电流表无示数，可能是开路（断路）或所选的量程过大，指针不容易观察。 如果电压表的示数接近或等于电源的电压，说明电压表所连的此段电路断开。 记住：在故障题里，电压表哪里有示数，哪里就断开
如图所示的电路中,当S 1、S 2都闭合时，则( ) A ．L1、L2 串联 B. L1、L2并联 C.灯L1被短路 D.灯L2短路
如图所示电路中，电源电压适当，要使电铃和电灯同时有电流通过，以下做法中正确的是（ ） A.断开Sl ，闭合S2、S3； B ．断开S3，闭合S1、S2 C.闭合Sl ，断开S2、
S3；
D ．闭合
S2，断开S1、S3
在图中所示的电路中,若要使L1和L2两灯组成并联电路, 开关的断开与闭合情况是( ) A.S1、S2断开,S3闭合 B.S1、S2闭合,S3断开 C.S1、S2、S3闭合 D.S1断开,S2、S3闭合
如图所示，闭合开关s ，滑动变阻器的滑片P 向右移动时，电流表的示数将
(
)
A.变大
B.变小
C.不变
D.无法确定
在如图所示的电路中，电源电压恒定，电阻R1 =R2．当闭合开关时，若发现两个电流示数相等，且均在正常值范围内，则出现的故障是（ ） A.R1短路 B.R1开路 C.R2短路 D.R2开路
如图所示电路，两盏相同的电灯在闭合开关后都能发光． 过了一会儿，两盏电灯突然同时都不亮了，且电压表和
电流表的示数均变为零．如果电路只有一处故障，则故障可能是( ) A ．电灯L1断路 B ．电灯L2断路 C ．电灯L1短路 D ．电灯L2短路
如图所示电路，电源电压不变，闭合开关S 后，灯Ll 、L2，都亮了．过一会儿，其中一盏灯突然灭了，但电流表、电压表的读数都不变，发生这一现象的原因可能是 （ ）
A ．灯L1短路
B ．灯L1断路
C ．灯L2短路
D ．灯L2断路
在如图所示的电路中，当闭合开关S 后，发现两灯都不亮，电流表的指针几乎指在“0”刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是 （ ）
A ．电流表坏了
B ．灯泡L l 的灯丝断了
C ．两个灯泡都断路
D ．灯泡L 2的灯丝断了
如图电路中，电源电压不变，闭合开关S ，电路正常工作一段时间后，发现电
压表示数明显变大，则 （ ）
A ．电阻R 可能开路
B ．电阻及可能短路
C ．灯L 可能开路
D ．灯L 亮度可能不变
如图所示，电源、导线和开关都接触良好．闭合开关S 后两灯均不亮， 此时测得a 、b 间的电压为U ，a 、c 间的电压也为U ，b 、c 间的电压 为零．由此可判断该电路的故障可能是________________．
在“测量小灯泡的电阻”的实验中。（1）小明同学在连接电路时，将最
后一根导线接好就看见小灯泡发光，而且很亮，同时电压表的指针偏转角度较小，你认为他在连接电路时可能存在的错误或不妥：
（1） （2） （3）
经典例题：这是经典例题，在学电阻这条取经之路必定会遇上
如图所示，AB 和BC 是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体两端的电压及通过它们的电流的大小，有( ) A ．AB BC U U >，AB BC I I < B ．AB BC U U <，AB BC I I = C ．AB
BC U U >，AB BC I I = D ．AB BC U U =，AB BC I I <
一段导体接在电源上，已经有一定电流通过导体，如果再拿 一段导体串进电路中，则原导体中的电流（ ）
A. 变小
B. 变大
C. 不变
D. 无法判断
有甲、乙、丙三根用同种材料制成的导线，已知甲和乙一样粗，但甲比乙长；乙和丙一样长，但丙比乙细，则这三根导线电阻大小关系是（ ）
A. R 甲>R 乙>R 丙
B. R 甲>R 丙>R 乙
C. R 丙>R 甲>R 乙
D. 无法确定
一条粗细均匀的电阻线，电阻为3Ω，要使其电阻变为48Ω，应该把它的长度均匀拉伸为原来的（ ）
A. 2倍
B. 4倍
C. 6倍
D. 8倍
将甲、乙两段导体分别接在同一电源两端，发现通过甲导体的电流大于通过乙导体中的电流强度，则甲、乙电阻的大小比较有（ ）
A. 甲导体电阻大于乙导体电阻
B. 甲导体电阻小于乙导体电阻
C. 甲导体电阻等于乙导体电阻
D. 甲、乙两导体，电阻大小无法比较
KEY ：BDBBDCCBADBA
断路
（1）
没有断开电源连接电路
（2）
滑动变阻器滑片没有移到最大阻值处 （3）电压表的量程选得
B
A
C
如图所示，当变阻器的滑片P 向左移动时，变阻器连入电路中电阻值变大的是（
）
A
B
C
D
A
B
C
D
A
B
C
D
A B C
D
白炽灯泡的灯丝断开后，可把断头搭接起来继续使用，这时灯丝的 （ ） A ．电阻变大，电流减小 B ．电阻变小，电流增大 C ．电阻和电流都增大 D ．电阻和电流都减小
某同学在探究“电流与电压、电阻的关系”时，根据收集到的数据推断出了如图所示的一个图像，下列结论与图像相符的是 ( )
A.电阻—定时，电流随着电压的增大而增大
B.电阻一定时，电压随着电流的增大而增大
C.电压一定时，电流随着电阻的增大而减小
D.电压一定时，电阻随着电流的增大而减小
欧姆定律专题
由于老师会去找大量的欧姆定律题，所以这里只给出经典的题（欧姆定律需要多练，但是中考都是基础题） 经典例题1： 考点1：电路的连接
例1：如下图中，灯LI 和L2是串联的是______，并联的是_______·
考点2：导体和绝缘体
例2：下列四组物质中，都属于绝缘材料是( ，) A ．水银、玻璃、油 B ．玻璃、石墨、纯净水 C ．塑料、橡胶、陶瓷 D ．干木柴、陶瓷、海水 考点3：作图题和电路设计 例3：根据实物图画出电路图。
KEY
：
CADBBCB
C
例4：如图2所示，在图中
内填上适当的电表。
例5：请按用电常识及安全用电原则把图3示中的电灯和三脚插座接入电路中.
考点4：判断电路故障
例7：如图4
所示，闭合开关后，两个灯泡都不亮，电流表指针几乎不动，而电压表指针有明显偏转，该电路的故障可能是（ ） A ．电流表坏了或没接好
B ．L 1灯丝烧断了
C ．L 2灯丝烧断了
D ．L 1的两端接在一起了
例8：如图5所示，闭合开关后，灯泡不亮，但电流表仍然有示数，
电压表读数为零。滑动变阻器的滑片向右移，电流表的示数有变化，其故障原因可能是（ ）
A
．滑动变阻器接触不良 B ．开关接触不良 C ．小灯泡两端短路 D ．灯泡的灯丝断了
考点5：判断滑动变阻器对电流、电压的影响
例9：如图所示电路中，当闭合开关S 后，滑片P 向右移动时，灯泡变亮的是（ ）
图3
图5
L 1 L 2
图4
丙
此类题十分重要，在后面的电功率更能突出
A B C D 例10：如右图所示，M 、N 是两接线柱，当M 接C 、N 接B 时， 闭合开关S 后，为了使小灯泡变亮，滑片P 应向_______移动； 如果要使电流表示数减小，当M 接A 、N 应接_______或_______ 同时滑片应向_______移动．
考点6：应用欧姆定律进行综合运算
例11：电阻R 1:R 2=1:3，如果把两个电阻串联在电源电压为6V 的电路中，电流比为_______，电压比为________；如果把这两个电阻并联在电源电压为9V 的电路中，电流比为_______， 电压比为________。
例12：如图6所示，R 1与R 2串联后电阻为150Ω，其中 R 2为50Ω，闭合开关后，电压表示数为15V 求(1)电流表示 数为多少?(2)R 2两端的电压为多大?
例13：如图7所示的电路中，已知电阻R 1＝5Ω，电流表A 1的示数为I 1＝lA ，电流表A 的示数I 2=1．5A ，求：
(1)R1两端的电压U 1； (2)通过R 2的电流I 2； (3)R 2的阻值．
例14：如图9所示，电源电压一定，电阻R 1=8Ω，R 2＝12Ω. (1)若开关S 闭合，S 1，S 2断开，这时电流表示数为0.3A ，则电源 电压多少?
(2)当开关S 、S 1、S 2都闭合，这时电流表的示数为1A ，则R 3的阻 值多大?
例15：在图10所示电路中，用电器的电阻R =50Ω，要求通过它的电流能在50～500mA 范围内变化，则选用的电源电压最小应为多少？电路中所用变阻器R 0的阻值变化范围至少应在怎样的范围内？
图
6
图
7
图9
图10
考点7：实验探究专题
例16：某同学用一小灯泡（电阻不变）作实验，来探究通过导体的电流与导体两端电压的关系： （1）请画出电路图后，连接实物
（
2）请把下表的测量记录的空白处填完整：
（3）结论：在_________一定时，__________________________________ （4）在这个实验中，采用了___________的研究方法。 例17：在“测定小灯泡的电阻”的实验中
(1)在连接电路的过程中，开关要处于_______状态，滑动变阻器要滑到______端。
(2)在某次测出的电流表和电压表的示数如上图所示，则通过灯的电流为______A ，灯泡两端的电压为______V ，灯泡的电阻是______Ω. KEY ：
1、甲；乙，丙；
2、C
3、略
4、略
5、略
6、略
7、B
8、C
9、D 10、右；D ；C ；右； 11、1:1；1:3；3:1；!:1； 12、（1）0.1A ；（2）5V 13、（1）5V ；（2）0.5A ；
电阻R=______Ω
电压V 2 6 电流A
0.8
1.2
1 2 3 0 0.6
0.4
0.2
A 0
3 0.6
-
15
5 10
3
2
1 V 0
1
3
-
（3）10Ω 14、（1）6V ；（2）24Ω； 15、（1）25V ；（2）0—450Ω； 16、（1）略；（2）5Ω；4V ；0.4A ；（3）电阻；电流与电压成正比；（4）控制变量法；17、（1）断开；右；（2）0.3A ；2.1V ；7Ω 电功和电功率专题
1．电流做功的过程，就是电能 的过程，电流做多少功，就有多少电能 。 2．“PZ220 40”的灯泡接在220伏的电路上工作 小时消耗1度电，改接在110伏的电路是，功率为 瓦，额定功率为 瓦。
3．甲灯标有“220V 40W ”，乙灯标有“110V 40W ”，将它们分别接在电路中，都能正常发光，则甲、乙两灯实际功率之比为 ，甲、乙两灯通过的电流之比为 ，甲灯的电阻是欧，甲、乙两灯的电阻之比为 。
4．电热器是利用电流的 制成的加热设备，它的发热体是由 、 的电阻丝绕在绝缘材料上制成的。
5．我国大亚湾核电站一号机组的发电功率为4
4.510kW ?。若这个机组连续工作一天，输出的电能为 。
6．把标有“6V ，3W ”和“6V ，6W ”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为 V ，两灯消耗的实际总功率为 W 。 7．如图所示电路，电源电压不变，1
30R =Ω。当1S 闭合、
2S 断开时，电流表的示数为0.1A ；当1S 和2S 都闭合时，电
流表的示数为0.4A ，在1min 内电流通过1R 与2R 做功之比12:W W = 。
8．下表为某型号双缸洗衣机的铭牌在额定电压下洗衣时，通过洗衣机的电流为 A ；若洗衣用20min ，脱水
用10min ，则该洗衣机消耗的电能共是 k W h 。 9、乙两个用电器并联在电路中，它们的电阻之比为:1:3R R =乙
甲，则通过它们的电流之比
:I I =乙甲 ，它们的电功率之比:P P =乙甲 。 15．下列各组中都属于电功单位的一组是（ ）
A ．焦耳，伏特?安培，千瓦时
B ．焦耳，伏特?安培?秒，千瓦时
C ．瓦特，伏特?安培?秒，焦耳/秒
D ．瓦特，千瓦时，瓦特?秒 16．家庭电路中正在使用的两盏白炽灯，若甲灯比乙灯亮，则 （ ）
A ．甲灯灯丝电阻一定比乙灯的大
B ．甲灯两端的电压一定比乙灯的大
额定电压 220V 频率 50Hz 洗衣功率 330W 脱水功率 300W 最大电流
5A
C．通过甲灯的电量一定比乙灯的多D．甲灯的实际功率一定比乙灯的大
17．电风扇、白炽灯、电烙铁三个用电器上都标有“220V 60W”字样，正常工作时，相同的时间内产生的热量（）
A．电风扇最多B．白炽灯最多C．电烙铁最多D．三者一样多
24.将“220V 25W”和“220V 40W”的两个灯泡先并联起来接到220V的电路中，后串联起来接入同一电路，则（）
A．两种情况下灯泡都能正常发光
B．两种情况下灯泡都不能正常发光
C．并联接入时两灯消耗的总功率比串联时大
D．串联接入时两灯消耗的总功率经并联时大
25．一个灯泡的灯丝烧断了，把断了的灯丝搭在一起，灯泡会更亮，其原因是（）
A．灯丝电阻增大，功率增大B．灯丝电阻减小，功率增大
C．灯丝两端电压增大，功率增大D．灯丝中电流增大，功率减小
30．调无台灯的电路是由一只灯泡和一个电位器（滑动变阻器）串联组成。调节电位器的旋钮使灯由亮变暗的过程中，电路的总功率将（）
A．变小B．变大C．不变D．无法确定
31.甲灯标有“6V，12W”，乙灯标有“18V，12W”，丙灯标有“12V，18W”。将这三盏灯分别接
到6V电源上，最亮的灯是（）
A. 甲
B. 乙
C. 丙
D. 一样亮
一只电炉接在220V的电路上，用10min可把一壶水烧开，那么接在110V的电路上，同样把这壶水烧开所需的时间是( )
A.10min
B.20min
C.30min
D.40min
在如图所示的电路中，两个灯泡都能正常发光的是( )
A. B. C. D.
如图所示，当滑动变阻器的滑片p由a端向b端滑动时，电灯的L亮度（）
A.亮度不变
B.由亮变暗
KEY：1、转化为其它形式能，转化为其它形式的；2、25，10 ，40；3、1：1，1：2，1210，4：1；4、热效应，电阻率大，熔点高；5、1.08×10 六次方kwh
6、9，4.5；
7、1：3；
8、1.5,0.16；
9、3：1，3：1；
BDCBCACDCB
