判断电流表电压表测量对象及电路的连接方式专题

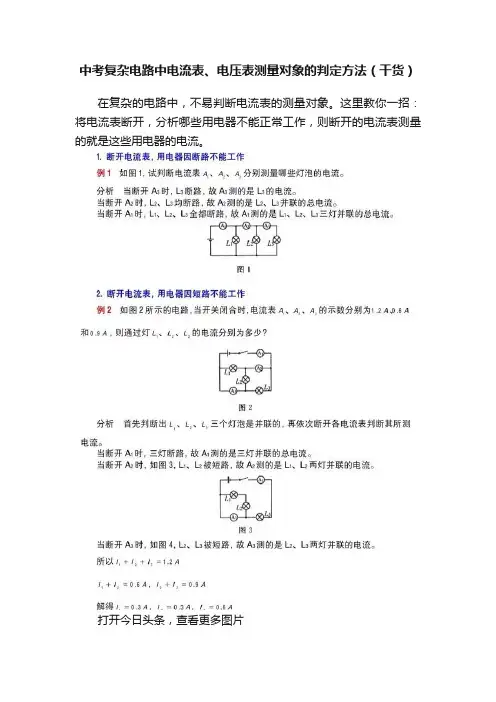

中考复杂电路中电流表、电压表测量对象的判定方法（干货）
在复杂的电路中，不易判断电流表的测量对象。

这里教你一招：将电流表断开，分析哪些用电器不能正常工作，则断开的电流表测量的就是这些用电器的电流。

打开今日头条，查看更多图片
判断电压表的方法：
第一步：要先看电压表是否测电源电压，
方法：从电压表一端开始沿着电路的有电流的线路朝电源划线再从电源回到此电压表的另一端，如此回形成一个回路，如果你能找到一条回路，且这个回路中只有电源和此电压表（只能有一个电压表，但如果有闭合的开关和电流表则没有问题，因为闭合的开关和电流表在电路中可当成是导线），此电压表是测电源电压的；如果你找到的电压表与电源的回路中有用电器或者电阻，则此电压表不是测电源电压，而且也不是测此回路中的用电器或电阻的。

第二步：当你确定此电压表不是测电源电压时，就要用类似的方法看看它是哪个电阻的电压。

方法：从电压表一端开始沿着电路的有电流的线路朝你想要判断的那个电阻划线再从那个电阻的另一端回到此电压表的另一端，如果
你能找到一条回路，且这个回路中只有某个（或某几个）用电器和此电压表（只能有一个电压表，但如果有闭合的开关和电流表则没有问题，因为闭合的开关和电流表在电路中可当成是导线），则此电压表是测上述的回路中的（某个或某几个）电阻的。

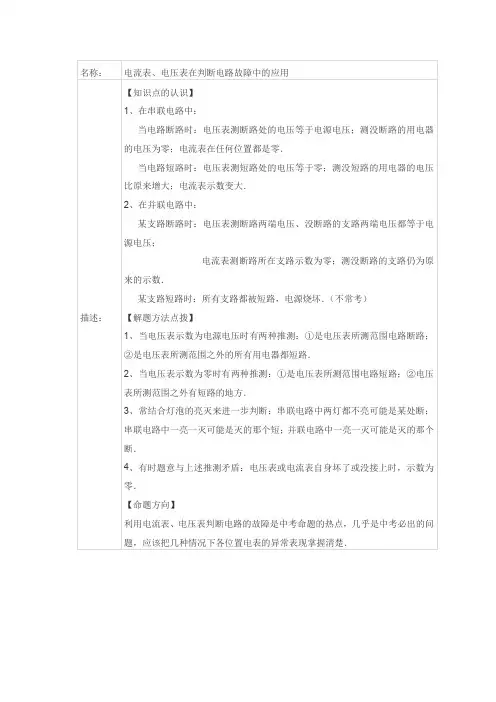

名称：电流表、电压表在判断电路故障中的应用描述：【知识点的认识】1、在串联电路中：当电路断路时：电压表测断路处的电压等于电源电压；测没断路的用电器的电压为零；电流表在任何位置都是零．当电路短路时：电压表测短路处的电压等于零；测没短路的用电器的电压比原来增大；电流表示数变大．2、在并联电路中：某支路断路时：电压表测断路两端电压、没断路的支路两端电压都等于电源电压；电流表测断路所在支路示数为零；测没断路的支路仍为原来的示数．某支路短路时：所有支路都被短路，电源烧坏．（不常考）【解题方法点拨】1、当电压表示数为电源电压时有两种推测：①是电压表所测范围电路断路；②是电压表所测范围之外的所有用电器都短路．2、当电压表示数为零时有两种推测：①是电压表所测范围电路短路；②电压表所测范围之外有短路的地方．3、常结合灯泡的亮灭来进一步判断：串联电路中两灯都不亮可能是某处断；串联电路中一亮一灭可能是灭的那个短；并联电路中一亮一灭可能是灭的那个断．4、有时题意与上述推测矛盾：电压表或电流表自身坏了或没接上时，示数为零．【命题方向】利用电流表、电压表判断电路的故障是中考命题的热点，几乎是中考必出的问题，应该把几种情况下各位置电表的异常表现掌握清楚．【第二部分】电流、电压2、电流的强弱（1）电流：表示电流强弱的物理量，符号I（2）单位：安培，符号A，还有毫安(mA)、微安（µA）1A＝1000mA 1mA＝1000µ A三、电流表1、电流的测量：用电流表；符号A2、电流表的结构：接线柱、量程、示数、分度值3、电流表的使用（1）先要三“看清”：看清量程、指针是否指在临刻度线上，正负接线柱（2）电流表必须和用电器串联；（相当于一根导线）（3）电流表必须和用电器串联；（相当于一根导线）（4）选择合适的量程（如不知道量程，应该选较大的量程，并进行试触。

）注：试触法：先把电路的一线头和电流表的一接线柱固定，再用电路的另一线头迅速试触电流表的另一接线柱，若指针摆动很小（读数不准），需换小量程，若超出量程（电流表会烧坏），则需换更大的量程。

电压表电流表的测量对象判断1.串并联电路识别【方法总结】Ⅰ定义法：用电器逐个顺次连接的是串联电路.用电器并列连接的是并联电路.Ⅱ电流法：(常用)电流从电源正极出发，经过各个用电器回到电源负极,途中不分流,只有一条电流路径的是串联电路. 电流从电源正极出发,在某处分为几条支路,每条支路上有用电器,最后汇合回到负极的是并联电路.Ⅲ拆除法：拆除任意一个用电器，其他用电器都停止工作的是串联电路;拆除任意一个或者几个用电器，不会影响其他用电器的是并联电路.(2019湖南衡阳)(双选)如图所示,下列说法正确的是 ( )A.闭合S2,断开S1、S3,灯L1、L2串联B.闭合S1、S3,断开S2,灯L1、L2串联C.闭合S2、S3,断开S1,只有灯L1亮D.闭合S1、S2,断开S3,只有灯L1亮(2019重庆B卷)关于如图电路的判断,正确的是 ( )A.只闭合开关S1时,灯泡L1、L3并联B.B.只闭合开关S2时,灯泡L2、L3并联C.只闭合开关S2、S3时,灯泡L2、L3串联D.闭合所有开关时,灯泡L1、L2并联,L3短路2.电压表电流表测量对象的判断【方法总结】Ⅰ电流表测量对象的判断：1.电流流向法看否只有某一个用电器的电流流过了电流表,则电流表测的就是这个用电器的电流。

若所有的电器的电流都流过电流表,则电流表测的就是所有用电器的总电流。

2.断路法：电流表要与所测的那部分电路串联，根据串联电路的特点（某处断开，所串联的每个部分都没有电流通过），因此我们首先可以把所要判断的电流表去掉，使该处形成断路；接着我们分析那一部分没有电流通过，则电流表就是测量这一部分的电流。

Ⅱ电压表测量对象的判断：1.对于简单电路,判断电压表测量对象的方法：看电压表并联在哪一部分电路两端,测量的就是那一部分电路的电压。

2.对于复杂电路,常用“滑移法”判断：把电压表两引线沿导线向用电器两端或向电源两端滑动，滑动的条件是：只有是导线或相当于导线（如电流表、闭合的开关）的才能够滑过去，而用电器、电压表、电源、电阻等就不能够滑动过去。

电压表电流表测量对象判断方法一、快速识别电表测量对象第1步：记口诀：电流表串哪测哪，电压表并谁测谁第2步：判串并“节点法”判断电表的串并联方式和位置。

（假设法、去源法、电流流向法都可以）第3步：验电源电压表需要验看并联部分是否包含电源——电压表不能同时测量包含电源的部分。

例题：如图所示，甲、乙两处分别接入电压表和电流表，闭合开关，两灯均发光，并判断电表测量的量。

解析：L1、L2并联，甲：电流表，测量L2电流；乙：电压表：测量电源电压。

二、电表测量对象判断专练1.填入电表使电路正常工作：题图答案简析R、R′串联串联电路中→电流表若为电流表，电阻R会短路要求：L1、L2并联①若为电压表，L1、L2串联②若为电压表，L1、L2串联③若为电流表，电源短路①若为电压表，R2会短路②若为电流表，电源会短路①若为电流表，电源会短路②若为电压表，灯泡不会发光①串联时：甲是电压表，乙是电流表，丙是电压表；②并联时：甲是电流表，乙是电压表，丙是电流表。

电压表并联，连入电路相当于断路；电流表串联，连入电路相当于导线。

V1并联在L1两端V2并联在电源两端电路中只有一条电流路径→串联A1在干路A2在L2支路电流在电路中分出支路并汇合→并联2.如图所示电路，试分析电路的连接及灯泡的发光情况和电流表、电压表的测量对象。

电路图等效电路图简析①闭合S1和S2，断开S3，L1和L2是并联连接的，发光情况：L1亮，L2亮，A测量L1，V测量L2。

②闭合S2和S3，断开S1，L1是断路，L2是通路，发光情况：L1不亮，L2亮，V测量L2。

、辨别串、并联电路:“擦来擦去法”：擦掉任意一个用电器,若其它用电器也不工作，则这这些用电器串联;若其它用电器不受影响仍然工作则这用电器为并联.1.简单正规的电路图的判断:2.形变类的电路图的判断:3•开关变化引起电路图的变化判断:例1：在图中，当闭合开关-时，灯泡*'A.氐厶"厶串联B.：-并联后与串联C.■'：并联D.厶与厶串联后与厶并联解析：假设把灯厶拆除，当闭合开关S、S2时，电流由电源正极流出经a点、开关S到达c点，在c点分为两股，一股流过 &到达d点，另一股流过」经尿到达d 点，最后在d点汇合成一股流回电源负极，直、“都能正常工作；同理拆除心威心后，其余两盏灯均能正常工作，因此_ • = '「是并联的。

所以答案为C。

二、有电表类的电路辨析：如果电路中有电流表或电压表，则可以去掉它们。

去掉的方法为：电压表所在位置视为断路（因电压表内阻很大，几乎无电流通过---相当于开路）；电流表所在位置用导线连接起来（因电流表内阻很小，电阻可视为零---相当于一根导线）。

例2:请分析下图中电路的连接方式。

解析：将电压表“擦除”，用导线代替电流表，则电路的等效图为:这样很方便的判断电路的连接方式了。

三、判断电流表的测量对象：1.断开电流表，用电器因断路不能工作例3：如图，试判断电流表A' 山3分别测量哪些灯泡的电流。

解析：当断开A时，L3断路，故A测的是L3的电流。

当断开A时，L2、L3均断路，故A测的是L2、L3并联的总电流。

当断开A1时，L i、L2、L3全都断路，故A测的是L i、L2、L3三灯并联的总电流。

2.断开电流表，用电器因短路不能工作例4：如图所示的电路，当开关闭合时，电流表A'毎地的示数分别为1QAJU和0.9胃，则通过灯5 5 上3的电流分别为多少？厶三个灯泡是并联的，再依次断开各电流表判断其所测电流。

当断开A时，三灯断路，故A测的是三灯并联的总电流。

物理电流表、电压表测量对象的判断方法
在初中物理电学学习的内容上有两个重难点：
（1）串并联电路的识别。

（2）电流表、电压表测量对象判断。

下面就关于这个问题介绍几种方法。

电流表、电压表的辨别测量对象方法的核心内容：
电流表测谁电流与谁串联；
电压表测谁电压与谁并联。

1 电流表
上面的方法主要利用的就是电流表与被测对象串联关系，然后运用串联电路的特点简化电路，一处断开处处断开。

重点：就是电流表跟谁串联测谁电流。

2 电压表
短路法：主要利用电压表与被测对象是并联关系，所以运用并联电路的特点，把电压表换成导线，就会造成被测对象短路不能工作，来进行判断。

去电源法：应该注意的是怎么“去电源”，首先不一定只有电源，而是去含电源的一部分电路。

其次去的是电压表两个结点之间含电源的部分电路。

判断电流表、电压表的测量对象的总体指导思想是：电流表跟谁串联测谁电流；电压表是跟谁并联测谁电压。

掌握串并联电路的判断方法及电流表、电压表测量的对象，等于掌握走进了电学的大门。

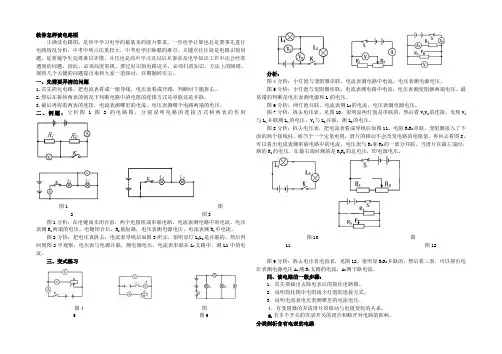

教你怎样读电路图正确读电路图，是初中学习电学的最基本的能力要求，一些电学计算也总是要事先进行电路情况分析，中考中所占比重较大，中考电学压轴题的难点、关键点往往就是电路识别问题，是普遍学生觉得难以弄懂，并且也是高中学习及以后从事涉及电学知识工作中还会经常遇到的问题，因此，必须高度重视。

要过好识别电路这关，必须扫清知识、方法上的障碍。

现将几个关键的问题提出来和大家一道探讨，以期抛砖引玉。

一、先需要弄清的问题1.首先简化电路，把电流表看成一根导线，电压表看成开路，判断时干脆拆去。

2.然后在拆掉两表的情况下判断电路中的电阻的连接方式是串联还是并联。

3.最后再将看两表的连接，电流表测哪里的电流，电压表测哪个电路两端的电压。

二、例题：分析图1图2的电路图，分别说明电路的连接方式和两表的作用图1 图2 图3图1分析：在电键尚未闭合前，两个电阻组成串联电路。

电流表测电路中的电流，电压表测R1两端的电压。

电键闭合后，R2被短路，电压表测电源电压，电流表测R1中电流。

图2分析：把电压表拆去，电流表导线后如图3所示，很明显灯L1L2是并联的。

然后再回到图2中观察，电压表与电源并联，测电源电压，电流表串联在L1支路中，测L1中的电流。

三、变式练习图4 图5 图6分析：图4分析：小灯泡与变阻器串联，电流表测电路中电流，电压表测电源电压。

图5分析：小灯泡与变阻器串联，电流表测电路中电流，电压表测变阻器两端电压。

最易错的判断是电压表测电源和L的电压。

图6分析：两灯泡并联，电流表测L2的电流，电压表测电源电压。

图7分析：拆去电压表，见图10，很明显两灯泡是串联的，然后看V1V2的连接，发现V1与L1并联测L1的电压，V2与L2并联，测L2的电压。

图8分析：拆去电压表，把电流表看成导线后如图11，电阻R1R2串联，变阻器接入了下面的两个接线柱，相当于一个定值电阻，滑片的移动不会改变电路的电阻值。

再回去看图8，可以看出电流表测串联电路中的电流，电压表与R1和R2的一部分并联，当滑片在最左端时，测的R1的电压，在最右端时测的是R1R2的总电压，即电源电压。

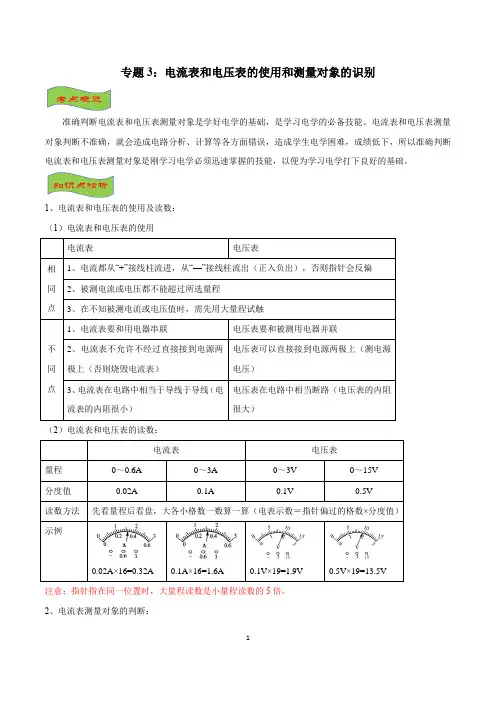

专题3：电流表和电压表的使用和测量对象的识别准确判断电流表和电压表测量对象是学好电学的基础，是学习电学的必备技能。

电流表和电压表测量对象判断不准确，就会造成电路分析、计算等各方面错误，造成学生电学困难，成绩低下，所以准确判断电流表和电压表测量对象是刚学习电学必须迅速掌握的技能，以便为学习电学打下良好的基础。

1、电流表和电压表的使用及读数： （1）电流表和电压表的使用 电流表电压表相同点1、电流都从“+”接线柱流进，从“—”接线柱流出（正入负出），否则指针会反偏2、被测电流或电压都不能超过所选量程3、在不知被测电流或电压值时，需先用大量程试触不同点1、电流表要和用电器串联电压表要和被测用电器并联2、电流表不允许不经过直接接到电源两极上（否则烧毁电流表）电压表可以直接接到电源两极上（测电源电压）3、电流表在电路中相当于导线于导线（电流表的内阻很小）电压表在电路中相当断路（电压表的内阻很大）（2）电流表和电压表的读数： 电流表电压表量程 0～0.6A 0～3A 0～3V 0～15V 分度值 0.02A0.1A0.1V0.5V读数方法 先看量程后看盘，大各小格数一数算一算（电表示数＝指针偏过的格数×分度值）示例0.02A×16=0.32A0.1A×16=1.6A0.1V×19=1.9V0.5V×19=13.5V注意：指针指在同一位置时，大量程读数是小量程读数的5倍。

2、电流表测量对象的判断：注意：电流从电流表的正接线柱流入，负接线柱流出才能说电流经过电流表，如果没有经过正接线柱，只借助负接线柱流会电源负极，此时电流不流经电流表，不能测电流。

3.电压表测量对象的判断：电压表与谁构成一个“圈”，就测量谁两端的电压，这个圈中可以有电流表、闭合的开关，但不能有其他的电源或用电器（电压表测单个用电器或电压的电压）。

如果有其他的用电器，电压表就测2个或2个以上用电器两端的电压，但不能说测用电器和电源两端的电压。

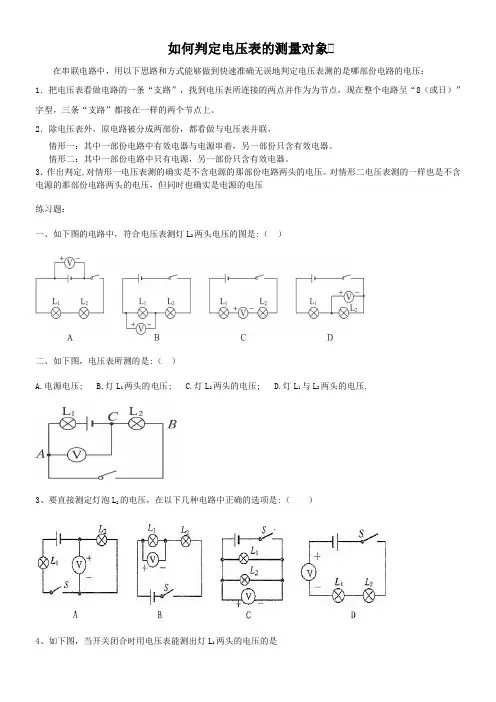

如何判定电压表的测量对象在串联电路中，用以下思路和方式能够做到快速准确无误地判定电压表测的是哪部份电路的电压：1．把电压表看做电路的一条“支路”，找到电压表所连接的两点并作为为节点，现在整个电路呈“8（或日）”字型，三条“支路”都接在一样的两个节点上。

2．除电压表外，原电路被分成两部份，都看做与电压表并联，情形一：其中一部份电路中有效电器与电源串着，另一部份只含有效电器。

情形二：其中一部份电路中只有电源，另一部份只含有效电器。

3．作出判定,对情形一电压表测的确实是不含电源的那部份电路两头的电压。

对情形二电压表测的一样也是不含电源的那部份电路两头的电压，但同时也确实是电源的电压练习题：一、如下图的电路中，符合电压表测灯L2两头电压的图是:（）二、如下图，电压表所测的是:（）A.电源电压;B.灯L1两头的电压;C.灯L2两头的电压;D.灯L1与L2两头的电压.3、要直接测定灯泡L2的电压，在以下几种电路中正确的选项是:（）4、如下图，当开关闭合时用电压表能测出灯L1两头的电压的是五、如下图为某同窗在实验室用电压表测电压时所设计的一个电路图，以下有关此电路的说法中不正确的选项是A．电压表不可能同时测得L1、L2两头的电压B．S1和S2不能同时闭合，不然电路将短路C．假设S1和S2都断开，电压表示数为零D．假设在测得L1两头电压后，只需断开S1、闭合S2，就能够直接测出L2两头的电压6、如以下图所示的电路，只闭合S1时电压表的示数为U1；只闭合S2时电压表的示数为U2；假设S1、S2同时闭合，电压表示数为U3。

关于三个电压值的大小关系正确的选项是A． B．C． D．7、在图甲的电路中，当闭合开关S后，电路正常工作。

两只电压表指针位置均为图乙所示，那么电阻R1、R2两头电压别离是:A.4.8 V ,1.2 V;B.6 V ,1.2 V;C.1.2 V ,6 V;D.1.2 V ,4.8 V.八、在如下图的电路中，当开关S闭合时，电压表的示数为3V,的示数为6V,那么电源电压为( )A．3V B. 6V C. 9V D. 12V九、如下图，电源电压维持不变，当只闭合S2时，电压表的示数为3V，当只闭合S1时，电压表的示数为4.5V，那么现在L1、L2两头的电压别离是（）A.3V和7.5VB.1.5V和4.5VC.3V和1.5VD.1.5V和3V10、在图6-2-5所示的电路中，电压表V1的示数为6 V，V2的示数为7 V。

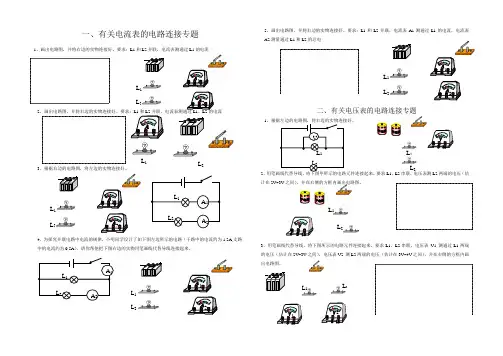

L 2L 1L 2L 1 一、有关电流表的电路连接专题1、画出电路图，并将右边的实物连接好。

要求：L1和L2并联，电流表测通过L1的电流23、根据右边的电路图，将左边的实物连接好。

4、为探究并联电路中电流的规律，小明同学设计了如下图左边所示的电路（干路中的电流约为1.2A,支路中的电流约为0.5A ）。

请你帮他把下图右边的实物用笔画线代替导线连接起来。

5、画出电路图，并将右边的实物连接好。

要求：L1和L2并联，电流表A1测通过L1的电流，电流表A2测量通过L1和L2的总电二、有关电压表的电路连接专题12、要求L1、L2串联，电压表测L2两端的电压（估计在2V~3V 之间），并在右侧的方框内画出电路图。

3、用笔画线代替导线，将下图所示的电路元件连接起来，要求L1、L2串联，电压表 V1 测通过L1两端的电压（估计在2V~3V 之间），电压表V2 测L2两端的电压（估计在3V~4V 之间），并在右侧的方框内画出电路图。

L 1 L 2L 2L 1L 1 L 2L 1 L 2L 1 L 2L 2L 14、根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。

5、根据下图左边所示电路图，将下图右边的电路元件连成的实物电路。

6三、有关滑动变阻器的电路连接专题1、如下图所示，请你在图上用笔画线代替导线把元件连接起来，要求L 1和L 2并联，且滑动变阻器控制通过L 1的电流大小，并在左边方框内画出电路图。

2、根据左边的实物图，在右边的方框中画出它的电路图。

3、根据左边的电路图，用笔画线代替导线将右边的元件连接好（电流表选用0~0.6A 的量程,电压表选用0~3V 的量程）。

4、（1）请根据右边的电路图用笔画线代替导线，将图甲中的元件连 成电路．要求：滑动变阻器的滑片向左移动时，电流表的示数变大．（2）请根据右边的电路图用笔画线代替导线，将图乙中的元件连 成电路．要求：滑动变阻器的滑片向左移动时，电流表的示数变小．5、根据左边的电路图，用笔画线代替导线将右边的元件连接好（电流表选用0~0.6A 的量程,电压表选用0~3V的量程）L 2L 1L 2L 12DAB C L 1L 2R ’L图乙D ABC 图甲D ABC R ’L大厦巍然屹立，是因为有坚强支柱，理想和信仰就是人生大厦支柱；航船破浪前行，是因为有指示方向罗盘，理想和信仰就是人生航船罗盘；列车奔驰千里，是因为有引导它铁轨，理想和信仰就是人生列车上铁轨。

专题3：电流表、电压表使用与测量对象的判断电流表、电压表是电学最基本的测量仪器，是要求学生会正确使用的，并且是中考必考的电学仪器。

而准确判断电流表和电压表测量对象是学好电学的基础，是学习电学的必备技能。

电流表和电压表测量对象判断不准确，就会造成电路分析、计算等各方面错误，造成学生电学困难，所以准确判断电流表和电压表测量对象是刚学习电学必须迅速掌握的技能，以便为学习电学打下良好的基础。

一、电流表和电压表的使用电流表电压表相同点1、电流都从“+”接线柱流进，从“—”接线柱流出（正入负出），否则指针会反偏2、被测电流或电压都不能超过所选量程3、在不知被测电流或电压值时，需先用大量程试触不同点1、电流表要和用电器串联电压表要和被测用电器并联2、电流表不允许不经过直接接到电源两极上（否则烧毁电流表）电压表可以直接接到电源两极上（测电源电压）3、电流表在电路中相当于导线于导线（电流表的内阻很小）电压表在电路中相当于断路（电压表的内阻很大）例题1（2021山东枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。

【答案】正负接线柱反接改接小量程。

【解析】连接好电路，闭合开关，发现电流表指针向左偏转（即反偏）至图甲所示位置，说考点透视迷津点拨与点对点讲明电流表中的电流方向反了，原因是电流表正负接线柱反接；纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。

【点拨】电流表、电压表在为接入电路时，指针不指在0刻度线处，需要调零；使用过程中，如果指针反偏，说明电流表、电压表正负接线柱接反；如果偏转角度过大（甚至超量程），说明所选量程偏小；如果偏转角度过小（只偏转几个小格），说明所选量程偏大。

电压表电流表测量对象的判断编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（电压表电流表测量对象的判断）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为电压表电流表测量对象的判断的全部内容。

填表,电表测量对象姓名：_______________班级：_______________一填表题（方法：假设要填的为，就可以去掉，如果去掉后会出现短路或断路，则假设错误）1、如上右图所示电路的“○”中正确地填上电压表或电流表的符号，并标明表电流表和电压表的正、负接线柱.2、如图所示电路里填上适当的电表符号,要求两灯串联。

3、在图中的〇里填上适当的电表符号，使之成为正确的电路图.4、如图所示,当开关S闭合后，要使电阻R1R2并联,甲表是、乙表是。

(选填“电流表”或“电压表")5、在图中的○里填上适当的电表符号,闭合电键S，使两只灯泡能同时发光.6、如图所示电路中，请在图中○内，分别填入或的符号,要求开关闭合时两灯均能发光，且两电表的示数均不为零。

7、如图,L1L2是灯泡，且两灯均正常发光,“○”处可以连接电流表、电压表测量电路中的电流、电压,请在“○”中填上电表符号。

8、图电路中，甲、乙是两只电表，若闭合开关后，两灯泡都能发光，则甲是表乙是表。

9、在图示电路中的“Ο”内，填入电流表或电压表的符号，要求两灯都能工作。

10、如图所示，要测量干路和支路的电流及灯泡两端的电压，在空白处标出电流表或电压表,并标出电表的正、负接线柱。

11、如图所示,试在甲、乙两个“○”内选填“电压表"和“电流表"的符号,使两灯组成并联电路．12、图所示电路中，甲、乙是两只电表,闭合开关后,两灯均能发光,请在圆圈内填入电流表或电压表的代表符号。

完整版)初三物理动态电路专题初三物理动态电路专题知识精解：动态电路分析方法包括以下步骤：1.确定电路的联接方式，电压表相当于断开的电路，电流表相当于导线。

2.确定各表测量对象，电压表只抱一个，电流表和谁串联。

3.注意电阻的变化情况，包括变阻器滑片的移动以及断开（或闭合）电键，以及局部短路的情况。

4.根据电路的串并联关系和电表的测量对象，判断各表的变化情况。

在并联电路中，电压表示数不变，测定值电阻的电流表示数不变；测滑动变阻器的电流表与电阻变化相反；测干路中的电流表与测滑动变阻器的电流表变化情况相同。

在串联电路中，电流表与电阻的变化相反，测定值电阻的电压表与电流表变化相同，测滑动变阻器的电压表与电阻变化相同。

记忆方法：动态电路判断前，先看电路串并联，电流表来似导线，电压表来似断电；串联电阻在上升，电流示数减小中，定值电压也减小，滑动电压在上升；并联电阻在增大，电压示数不变化，滑动电流在减小，干路电流跟着跑，定值电流不变化，反向思考靠大家。

定量计算：1.常考由滑动变阻器引起的电流表、电压表示数变化的范围；解答时采用极端值法----即：找出滑动变阻器阻值最大和最小时电流表和电压表的示数，以确定电表范围。

2.多开关的不同状态引起的电路变化，主要表现为电路连接方式的改变，从而导致电表示数变化，这类题的解答关键在于用电器连接方式、电表测量范围的判断；通常会有两到三种状态：简单电路、串联或者并联，判断清楚后，每种状态相当于一个简单的电路计算题。

经典例题：动态专题类型一：开关的断开或闭合引起电路中电流、电压以及电阻的变化。

例1：如图7所示电路，将开关S闭合，电流表的示数将变大，电压表的示数将不变。

分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断。

例2：如图9所示电路中，灯泡L1和L2是联，当开关S 断开时，电压表的示数将变小，电流表的示数将不变。

分析：明确开关断开和闭合时是什么样的电路，电流表、电压表分别测的是哪部分的电流和电压，根据欧姆定律或并联电路的特点判断电流表和电压表示数变化情况。

怎样判断电流表电压表的丈量对象在复杂的电路中，不易判断电流表、电压表的丈量对象，以下概括几种简略方法。

1、将电流表断开，剖析哪些用电器不可以正常工作，则断开的电流表丈量的是这些用电器的电流。

例1 如图1，试判断电流表分别丈量哪些灯泡的电流。

例2 如图 2 所示的电路，当开封闭合时，电流表的示数分别为和，则经过灯的电流分别为多少？2、电压表丈量对象的判断介绍两种方法，滑移法和去源法滑移法：为方便起见，在图中标出相应的字母，如图 1 所示。
