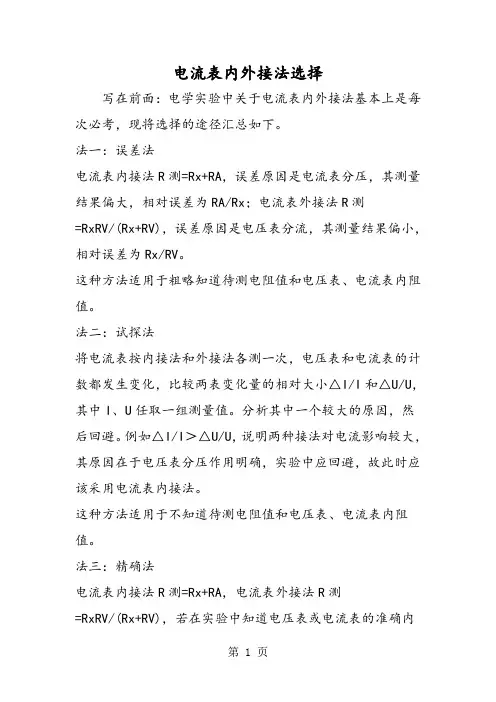

电流表内外接法选择
写在前面：电学实验中关于电流表内外接法基本上是每次必考，现将选择的途径汇总如下。

法一：误差法
电流表内接法R测=Rx+RA，误差原因是电流表分压，其测量结果偏大，相对误差为RA/Rx；电流表外接法R测
=RxRV/(Rx+RV)，误差原因是电压表分流，其测量结果偏小，相对误差为Rx/RV。

这种方法适用于粗略知道待测电阻值和电压表、电流表内阻值。

法二：试探法
将电流表按内接法和外接法各测一次，电压表和电流表的计数都发生变化，比较两表变化量的相对大小△I/I和△U/U，其中I、U任取一组测量值。

分析其中一个较大的原因，然
后回避。

例如△I/I＞△U/U，说明两种接法对电流影响较大，其原因在于电压表分压作用明确，实验中应回避，故此时应该采用电流表内接法。

这种方法适用于不知道待测电阻值和电压表、电流表内阻值。

法三：精确法
电流表内接法R测=Rx+RA，电流表外接法R测=RxRV/(Rx+RV)，若在实验中知道电压表或电流表的准确内阻值，可将电表内阻值代入测量结果换算出更加精确的待测电阻的阻值。

此时
不受法一中误差大小的限制，只要选择能测出电阻精确值的接法即可。

这种方法适用知道待测电阻值和电压表、电流表内阻准确值。

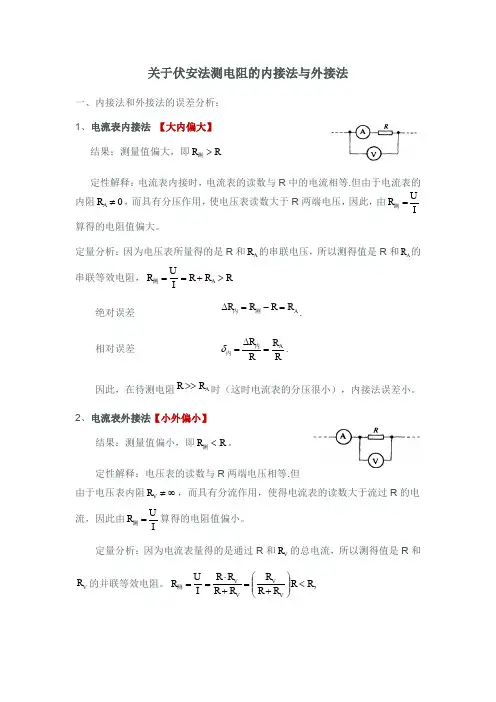

一. 误差的产生原因 伏安法测电阻是根据部分电路欧姆定律来进行测量的。

它的测量值和真实值应该是：R U I R U I x x 测测测真，＝=，即使是测量十分准确的电压表和电流表，由于电压表和电流表都有内阻，导致了电阻的测量值和真实值存在误差。

当选用外接法（a ）时，电压表与电阻并联，电压表的读数就是电阻两端的电压，但电流表测量的是通过电阻和电压表的总电流，因此测量值要小于真实值，实际上测量的电阻值是电压表内电阻和电阻并联的阻值。

如果电阻R x 的值远小于电压表的内阻R V ，电压表分去的电流很小，这时电流表测量的电流就接近于通过电阻的电流，所以外接法适合于测小电阻。

当选用内接法（b ）时，电流表与电阻串联，电流表的读数就是电阻的电流值，但电压表测的是电阻和电流表的总电压，所以测量值大于真实值，实际上测量的电阻值是电阻与电流表内电阻串联的总电阻值。

如果电阻R x 的值远大于电流表的内阻R A ，电流表分去的电压很小，这时电压表测量的电压就接近于电阻两端的电压，所以内接法适合于测大电阻。

二. 系统的相对误差由于外接法（a ）测量的实际上是电阻和电压表并联的电阻，所以：相对误差=-=+-=+⨯||||R R R R R R R R R R R R x x V x V x x x x x V 测100% 内接法（b ）测量的实际是电阻与电流表的串联电阻，所以：相对误差=-=+-=⨯||||R R R R R R R R R x x x A x x A x测100% 当内、外接法相对误差相等时，有R R R R R x x V A x +=，所以，R R R A V 0≈（R R A V <<）为临界值。

当R R R x A V >（即R x 为大电阻）时用内接法，当R R R x A V <（即R x 为小电阻）时用外接法，这样所测的值误差相对较小。

当R R R x A V =时，用内、外接法均可。

电流表内接法和外接法的详细解析电流表内接法与外接法的详细解析在电路测量中，电流表的接法直接影响到测量结果的准确性。

常⻅的电流表接法主要分为内接法和外接法两种，这两种接法各⾃具有其独特的测量特点和误差来源。

本⽂将详细解析这两种接法的原理、特点、误差原因及适⽤场景。

⼀、电流表内接法（电流表内接法测电阻）1.原理与电路图电流表内接法，即将电流表接在电压表两接线柱的内侧，使电流表与待测电阻串联，电压表并联在待测电阻两端。

这种接法的特点是电流表测量的电流是流过待测电阻的真实电流，但电压表测量的电压包含了电流表两端的电压。

2.误差分析由于电流表的分压作⽤，电压表测量的电压（U测）实际上是待测电阻两端的电压（U 真）与电流表两端的电压（UA）之和，即U测=U真+UA。

因此，根据欧姆定律R=U/I 计算得到的电阻值（R测）会⼤于待测电阻的真实值（R真），即R测=R真+RA。

误差来源于电流表的分压，且当待测电阻的阻值远⼤于电流表内阻时，误差相对较⼩。

3.适⽤场景内接法适合⽤于测量阻值较⼤的电阻。

因为当待测电阻阻值较⼤时，电流较⼩，电流表两端的分压也较⼩，对测量结果的影响相对较⼩，因此测量值较为准确。

总结为⼝诀：“⼤内偏⼤”，即⼤电阻⽤内接法，测量值偏⼤。

⼆、电流表外接法（电流表外接法测电阻）1.原理与电路图电流表外接法，即将电流表接在电压表两接线柱的外侧，使电流表与待测电阻并联后再与电压表串联。

这种接法的特点是电压表测量的电压是待测电阻两端的真实电压，但电流表测量的电流包含了流过待测电阻的电流和流过电压表的电流之和。

2.误差分析由于电压表的分流作⽤，电流表测量的电流（I测）实际上是流过待测电阻的电流（I 真）与流过电压表的电流（IV）之和，即I测=I真+IV。

因此，根据欧姆定律R=U/I计算得到的电阻值（R测）会⼩于待测电阻的真实值（R真），即R测=U真/(I真+IV)，简化后得到R测=R真×I真/(I真+IV)，显然R测<R真。

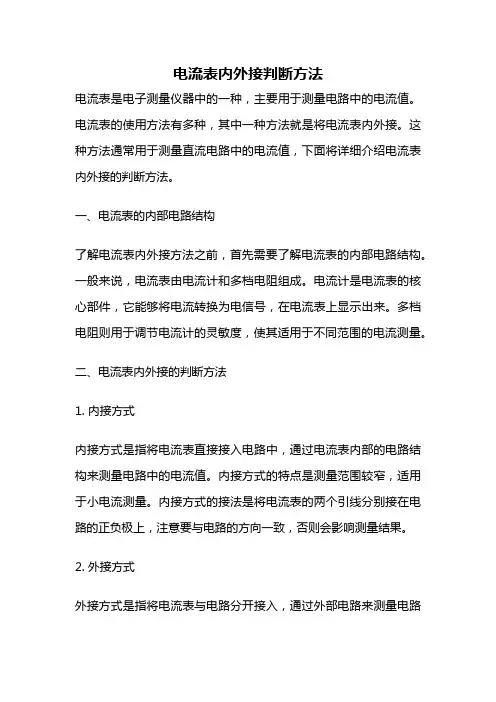

电流表内外接判断方法及应用在学完11.4 节内容《串联电路和并联电路》后，电流表的内外接作为串并联规律的应用，是电学实验常考察的重点内容。

电流表和电压表由表头改装而来，二表均有内阻，电流表内阻R A 远小于电压表内阻R V 。

由于表有内阻，无论采用电流表内接或者外接，用电压除以电流得到的测量值总是不等于真实值，存在误差。

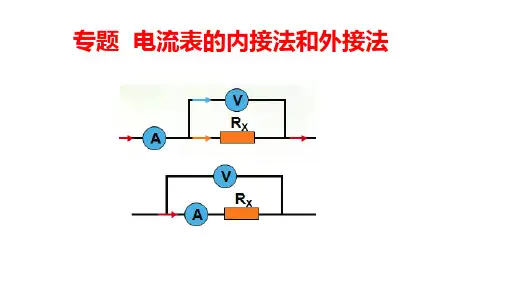

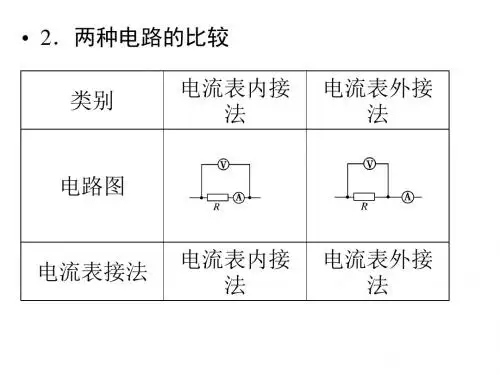

一、 内外接判断公式图 1内接法和外接法图1中左图是电流表的外接法，右图是电流表的内接法。

很多教辅资料给出判断内外接的方法是：x R <，采用外接法，测量值小于真实值；x R >，采用内接法，测量值大于真实值。

R x 为待测电阻真实值，R V 为电压表内阻，R A 为电流表内阻。

为便于学生记忆，概括为“小外偏小，大内偏大”。
