专题训练 电流表、电压表的使用

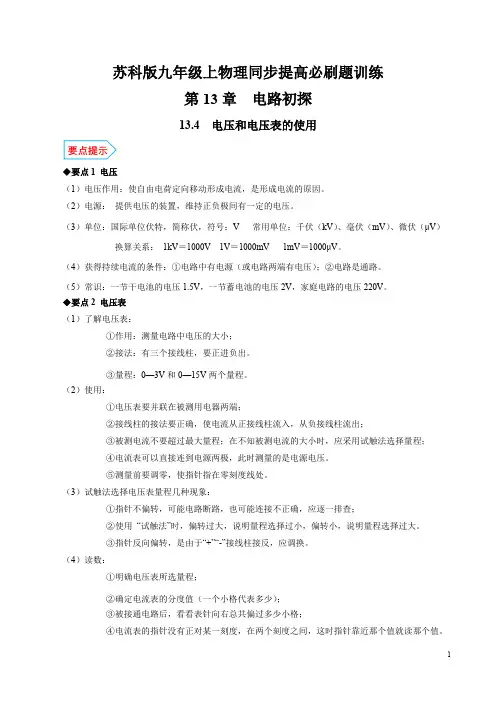

苏科版九年级上物理同步提高必刷题训练第13章电路初探13.4电压和电压表的使用◆要点1 电压（1）电压作用：使自由电荷定向移动形成电流，是形成电流的原因。

（2）电源：提供电压的装置，维持正负极间有一定的电压。

（3）单位：国际单位伏特，简称伏，符号：V 常用单位：千伏（kV）、毫伏（mV）、微伏（μV）换算关系：1kV＝1000V1V＝1000mV1mV＝1000μV。

（4）获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是通路。

（5）常识：一节干电池的电压1.5V，一节蓄电池的电压2V，家庭电路的电压220V。

◆要点2 电压表（1）了解电压表：①作用：测量电路中电压的大小；②接法：有三个接线柱，要正进负出。

③量程：0—3V和0—15V两个量程。

（2）使用：①电压表要并联在被测用电器两端；②接线柱的接法要正确，使电流从正接线柱流入，从负接线柱流出；③被测电流不要超过最大量程；在不知被测电流的大小时，应采用试触法选择量程；④电流表可以直接连到电源两极，此时测量的是电源电压。

⑤测量前要调零，使指针指在零刻度线处。

（3）试触法选择电压表量程几种现象：①指针不偏转，可能电路断路，也可能连接不正确，应逐一排查；②使用“试触法”时，偏转过大，说明量程选择过小，偏转小，说明量程选择过大。

③指针反向偏转，是由于“+”“-”接线柱接反，应调换。

（4）读数：①明确电压表所选量程；②确定电流表的分度值（一个小格代表多少）；③被接通电路后，看看表针向右总共偏过多少小格；④电流表的指针没有正对某一刻度，在两个刻度之间，这时指针靠近那个值就读那个值。

◆要点3 串、并联电路的电压规律（1）串联电路：串联电路中，电路两端的总电压等于各部分电路两端电压之和，即U=U1+U2+……+Un （2）并联电路：并联电路中，电路两端的总电压与各支路两端的电压相等，即U=U1=U2=……=Un。

Δ基础题系列◆1.（2019·成都）如图所示,将手机充电器插人家庭电路插座中,即可为手机充电。

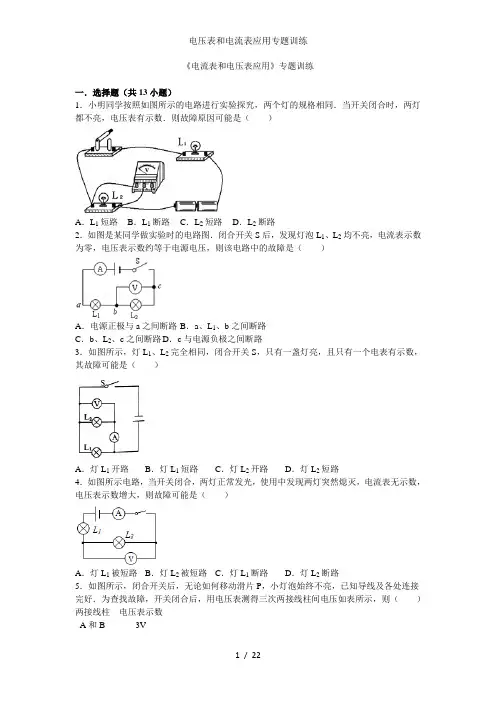

《电流表和电压表应用》专题训练一．选择题（共13小题）1．小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，两灯都不亮，电压表有示数．则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路2．如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A．电源正极与a之间断路 B．a、L1、b之间断路C．b、L2、c之间断路 D．c与电源负极之间断路3．如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路4．如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（）A．灯L1被短路B．灯L2被短路C．灯L1断路D．灯L2断路5．如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（）两接线柱电压表示数A和B 3VA和D 3VA和F 0VA．只可能是小灯泡发生短路故障B．只可能是小灯泡发生断路故障C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障6．如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路7．如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1被短接D．灯L2被短接8．某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（）A．AB两点间存在短路B．AB两点间存在断路C．BC两点间存在短路D．BC两点间存在断路9．如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路10．如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路11．如图所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2.5V，小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（）A．电流表坏了或接触不良而实际未接入电路B．从a、L1到b部分电路中的某处出现了断路C．灯L2灯丝烧断或与灯座接触不良D．电流表，灯L1、L2都坏了12．如图所示电路，当开关S闭合后，灯L1、L2均发光，电压表有示数．过一会儿，其中一盏灯突然变亮，电压表示数变大，其故障原因可能是（）A．L1灯短路B．L2灯短路 C．L1灯丝断开D．L2灯丝断开13．如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路二．填空题（共17小题）14．在图中，把电池组和开关分别填入电路的甲处和乙处．要求：闭合开关前只有一盏灯亮，闭合开关后，两灯都发光．则甲处是；乙处是．15．如图所示，甲是，乙是，可组成两个小灯泡的并联电路．（填“小灯泡”或“电流表”）16．如图所示，空缺电路的甲处是，乙处是（选填“电源”、“电流表”或“电压表”）．填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接．17．在如图所示的电路中，①、②、③是三个电表．闭合开关S，灯L1与L2串联，则电路中是电流表，是电压表；若L1与L2并联，则电路中是电流表，是电压表．18．如图所示，闭合开关，三灯均发光．图中a、b、c三表可能是电流表也可能是电压表，则a为表，b为表，c为表．19．在如图所示的电路中，当开关S闭合后，若A表是电流表，B表是电压表，则电阻R1、R2是（串联╱并联）的，此时A表读数为流经（R1/R2）的电流表；A表和B表都是（电压表╱电流表）的情形是不允许的，因为这将使电源被短路．20．如图所示的电路，若在甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯均能发光，则甲接表，乙接表．21．如图，L是灯泡，要使两灯均正常发光，（1）请在“○”处填入电流表、电压表对应的符号．（2）正确连接后两灯是（“串”或“并”）联的．22．如图所示的电路里，在圆圈中连接适当电表，使灯L1和L2并联且都能发光，那么①应是表，②是表，③是表．23．在如图所示电路的○里填上适当的电表符号，使之成为正确的电路．24．如图所示，将电流表“A”或电压表“V”的符号填入相应的圆圈内，当开关S闭合后，要使小灯泡L1、L2并联．25．如图所示，1、2、3是三个电表（电流表或电压表），若要求灯泡L1、L2串联，则是电流表，是电压表；若要求灯泡L1、L2并联，则是电流表，是电压表．26．如图所示，当闭合S，L1和L2均能发光，三个电表均有示数．若使L1和L2组成并联电路，则a表是表，b表是表，c表是表．27．常见的电路图元件符号：电源、开关、灯泡、定值电阻、滑动变阻器、电动机、电流表、电压表、交叉相连导线．28．如图所示，A是表，B是表，C是表，D是表．29．如图所示，灯泡L1、L2均能正常发光，电路图中“○”处的a是表，b是表，c 是表．30．如图所示，在○内填上是电流表或电压表，并标上“+”、“﹣”接线柱．参考答案与试题解析一．选择题（共13小题）1．（2017•诸城市模拟）小明同学按照如图所示的电路进行实验探究，两个灯的规格相同．当开关闭合时，两灯都不亮，电压表有示数．则故障原因可能是（）A．L1短路B．L1断路C．L2短路D．L2断路【分析】根据电路图可知，两灯泡串联，电压表测量L2两端电压，开关闭合时两灯都不亮，说明电路故障为断路，然后根据电压表有示数确定电路断路的位置．【解答】解：两灯泡串联，两灯泡串联，电压表测量L2两端电压，开关闭合时两灯都不亮，说明电路故障为断路；因为电压表有示数，说明灯L2断路．故选D．【点评】串联电路的特点是：各用电器工作状态互相影响，一个用电器断路，其它用电器都不能工作；一个用电器不工作，其它用电器能工作，故障只能是此用电器短路．2．（2016•德阳）如图是某同学做实验时的电路图．闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数约等于电源电压，则该电路中的故障是（）A．电源正极与a之间断路 B．a、L1、b之间断路C．b、L2、c之间断路 D．c与电源负极之间断路【分析】在串联电路中电流表示数为零，说明电路是开路；电压表示数等于电源电压，说明从b点到电源正极、从c点到电源负极是通路，在b、c两点之间有断路．【解答】解：A、如果电源正极与a之间断路，则电压表无示数，不符合题意，故A错；B、如果a、L1、b之间断路，则电压表无示数，不符合题意，故B错；C、如果b、L2、c之间断路，则电流表无示数，电压表通过灯L1、闭合的开关、电流表和导线接在电源的两极上，电压表的示数等于电源电压，符合题意，故C正确；D、如果c与电源负极之间断路，则电压表无示数，不符合题意，故D错．故选C．【点评】本题考查了根据电流表和电压表的示数情况判断串联电路的故障：电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间．3．（2016•福州）如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路【分析】根据电路图可知，两灯泡并联，电流表A测量L2电流，电压表测量L2两端电压；（1）根据电流表和电压表测量的对象确定有示数的仪表，从而判断电路故障；（2）先确定电路故障，然后逐一分析．【解答】解：A、若L1开路，只有L2发光，电流表、电压表都有示数，故A不符合题意；B、若灯L1短路，L2也同时被短路，两灯都不发光，两电表也都无示数，故B不符合题意；C、若L2开路，灯L1发光，电流表无示数，电压表有示数，故C符合题意；D、若L2短路，灯L1也同时被短路，两灯都不发光，两电表也都无示数，故D不符合题意．故选C．【点评】要学会使用电流表、电压表来判断电路中的故障，学会从现象中分析原因．4．（2016•宜昌）如图所示电路，当开关闭合，两灯正常发光，使用中发现两灯突然熄灭，电流表无示数，电压表示数增大，则故障可能是（）A．灯L1被短路B．灯L2被短路C．灯L1断路D．灯L2断路【分析】由电路图可知，两灯泡串联，电压表测L2两端的电压，电流表测电路中的电流，电压表示数增大说明电压表两接线柱与电源之间是通路，突然两电灯熄灭、电流表示数几乎为零说明电路断路，即电压表并联部分断路．【解答】解：A、灯L1被短路时，电路中有电流，电压表有示数，灯L2亮，与题意不符，故A错误；B．灯L2被短路时，电路中有电流，电压表有示数，灯L1亮，与题意不符，故B错误；C．灯L1断路，电路中无电流，电压表示数为零，电流表示数为零，两灯泡不亮，与题意不符，故C错误；D．灯L2断路，电路中无电流，灯不亮，电压表有示数且等于电源电压，电流表无示数，与题意相符，故D正确．故选D．【点评】用电压表判断故障时，若电压表有示数，可能是所并联的地方开路或其他地方短路了，若电压表没有示数，则可能是所并联的地方短路或其他地方开路了．5．（2016•镇江）如图所示，闭合开关后，无论如何移动滑片P，小灯泡始终不亮，已知导线及各处连接完好．为查找故障，开关闭合后，用电压表测得三次两接线柱间电压如表所示，则（）两接线柱电压表示数A和B 3VA和D 3VA和F 0VA．只可能是小灯泡发生短路故障B．只可能是小灯泡发生断路故障C．还需测得H、G间电压，才能判定滑动变阻器是否发生断路故障D．还需测得G、B间电压，才能判定滑动变阻器是否发生断路故障【分析】用电压表检测电路时，将电压表分别与各部分电路并联，若电压表的示数约等于电源电压，则该处发生了断路．【解答】解：用电压表检测时，发现AB间电压不为零，说明电源完好；AD间的电压不为零，说明AD间有断路或灯泡短路．A、若小灯泡短路，则AB、AD、AF间电压表都有示数，故A不符合题意；B、若小灯泡断路，则AB、AD间电压表有示数，AF间电压表无示数；若滑动变阻器、小灯泡同时断路，则AB、AD有示数，AF间电压表无示数，故B不符合题意；C、已知导线及各处连接完好，故测HG间的电压和AF间的电压相同，因AF间电压表无示数，所以滑动变阻器不可能断路，故C不符合题意；D、若小灯泡断路，则AB、AD间电压表有示数，AF间电压表无示数；若滑动变阻器、小灯泡同时断路，则AB、AD有示数，AF间电压表无示数‘若要判断变阻器和灯泡是否同时断路，所以需要将电压表两端接G、B，若电压表有示数则说明有微弱电流从电源正极经过滑动变阻器再经过电压表回到电源负极，说明变阻器是通的是好的；若电压表无示数则说明滑动变阻器断路．这样就能判断灯泡和滑动变阻器是否同时断路，故D符合题意．故选D．【点评】此题主要考查了用电压表判断电路故障的一种方法，在已判断是开路的情况下，当电压表有示数时说明电压表之间的部分可能发生了断路．6．（2016•广西）如图电路，闭合开关后两灯都不亮，为了检测电路故障，将电压表分别接在a、b两端和c、d两端时，发现电压表的示数均为零，将电压表接在b、c两端时，电压表有明显示数，而电流表示数几乎为零，则电路故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路【分析】开关闭合后，两个灯泡都不发光，电流表的指针几乎不动，说明电路是开路；电压表的指针有明显的偏转，说明电压表的正负接线柱与电源两极相连．【解答】解：闭合开关后两灯都不亮，说明电路故障为断路，故排除AC．将电压表分别接在a、b两端和c、d两端时，电压表示数为零，说明电压表的正负接线柱不能与电源两极相连，说明电流表和L2之外有断路故障，故排除D．将电压表接到b、c两端时，电压表有明显示数，说明电压表的正负接线柱与电源两极相连，所以电流表、灯L2完好，故障为灯L1断路，B项正确．故选B．【点评】本题考查了根据电流表和电压表的示数情况判断串联电路的故障，电流表示数为零说明故障是开路，电压表有示数，说明开路在电压表的两接线柱之间．7．（2016•乐山）如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1被短接D．灯L2被短接【分析】由图可知，两灯串联；两个灯泡都不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表到电源两极是连通的，据此判断故障所在．【解答】解：由图可知，两灯串联，电压表测量L1两端的电压，电流表测量电路电流；闭合开关S后，两灯均不亮，电流表无示数，说明电路中有断路现象；电压表有示数，说明电压表两端能与电源两极连通，灯泡L2是完好的，所以故障原因是L1断路．故选A．【点评】根据电压表的示数判断电路故障：若电压表有示数，说明电压表与电源能相通，与电压表并联的用电器可能有断路故障；若电压表无示数，说明电压表被短路或与电源不能相通．8．（2016•成都）某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（）A．AB两点间存在短路B．AB两点间存在断路C．BC两点间存在短路D．BC两点间存在断路【分析】由图可知两灯的连接方式，根据接入导线后灯泡的亮暗判断电路故障．【解答】解：闭合开关时两灯均不亮，说明电路中某处断路，或是两灯均短路；用导线先并联在AB两端时，发现甲不亮，乙亮，说明电路通路，两灯泡不可能短路，乙不可能断路；同时因导线与并联在BC两端时，灯均不亮，说明灯甲不可能短路，只能为灯甲发生了断路（开路）．故选B．【点评】本题考查了学生能在实验操作中用导线判断电路故障的方法，是检修电路的基础．9．（2016•湖南校级模拟）如图所示，闭合开关S时，小电灯L1、L2都不亮．用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮．对此，下列断中正确的是（）A．灯L1断路B．灯L2断路C．开关S断路D．灯L2短路【分析】由电路图知，两灯串联．闭合开关两灯都不亮，说明不可能发生短路，只能是一灯断路．【解答】解：A 如果灯L1断路，用一段导线的两端接触a、b两点时，L2会发光．此选项不符合题意；B 如果灯L2断路，导线接触b、c两点时，L1会发光．此选项不符合题意；C 如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光．此选项符合题意；D 如果灯L2短路，L1会发光．此选项不符合题意．故选C．【点评】用导线检验电路故障时，将导线与用电器并联，其它用电器能工作，此处用电器断路；其它用电器不能工作，其它用电器断路．10．（2016•通辽模拟）如图所示电路，电源电压不变，闭合开关S，两灯均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路【分析】如图所示，两灯泡并联，电流表测量的是灯L2中电流，电压表测量的是灯L1两端的电压，也就是灯L2两端的电压，即电源电压．根据电流表、电压表在电路中的特征逐一进行判断．【解答】解：A、灯L1断路，则电压表直接测电源电压，并且示数不变．L2支路不受影响，故电流表示数不变，符合题意．B、灯L2断路，则电流表被断路，电流表无示数．不合题意．C、灯L1短路，则电压表与导线并联，则电压表被短路，电压表无示数，不合题意．D、灯L2短路，则电流表直接与电源两极相连，会损坏，不合题意．故选A．【点评】此题考查了用电流表、电压表来判断电路故障，对两表的用法和特征要会运用．11．（2016•新泰市二模）如图所示，电源电压为5V，且保持不变，灯L1、L2正常工作的电压均为2.5V，小红同学选好电流表和电压表的量程连接好电路，闭合开关S后，电流表指针几乎未动，而电压表指针大约指在5V位置，灯L1、L2不发光，由此小红分析，该电路的故障可能是（）A．电流表坏了或接触不良而实际未接入电路B．从a、L1到b部分电路中的某处出现了断路C．灯L2灯丝烧断或与灯座接触不良D．电流表，灯L1、L2都坏了【分析】由电路图知，两灯串联．闭合开关两灯都不亮，说明没有电流从任何一盏灯通过，所以不可能是一盏灯短路，另一盏灯完好，只能是电路断路．【解答】解：A、如果电流表坏了或接触不良实际没有接入电路，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意；B、如果从A到L1到b部分电路中的某处出现了断路，灯泡不亮，电流表无示数，电压表测量电源电压有示数．此选项符合题意；C、如果灯L2灯丝烧断或与灯座接触不良，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意；D、如果电流表，灯L1、L2都坏了，整个电路断路，电流表无示数，灯泡不亮，电压表无示数．此选项不符合题意．故选B．【点评】电路故障问题是电学试题中经常考查的内容．解决的关键是采用“排除法”将每一选项逐一代入题干，检查是否符合题意，最终确定正确选项．12．（2016•玉林一模）如图所示电路，当开关S闭合后，灯L1、L2均发光，电压表有示数．过一会儿，其中一盏灯突然变亮，电压表示数变大，其故障原因可能是（）A．L1灯短路B．L2灯短路 C．L1灯丝断开D．L2灯丝断开【分析】电路故障要么短路、要么断路：短路时，电路中有电流，并且电流较大；断路时，电路中无电流；先根据一盏灯突然变亮确定电路的故障，然后再根据电压表示数的变化确定故障的具体位置．【解答】解：当开关S闭合后，灯L1、L2均发光，电压表有示数，过一会儿一盏灯突然变亮，说明电路中电流变大，因此电路发生短路现象；又因为电压表示数变大，所以L2灯短路．故选B．【点评】本题考查了学生利用电流表、电压表判断电路故障的分析能力，电路故障分短路和开路两种情况，平时做实验时试一试，多总结、提高分析能力．13．（2016•建湖县一模）如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路【分析】由电路图可知，两灯泡并联，电流表测灯L2的电流，电压表测并联电路两端电压．根据电流表、电压表在电路中特征逐一进行判断．【解答】解：A、如果灯L1短路，将发生电源短路，两个灯泡都不发光，不符合题意；B、如果灯L2短路，将发生电源短路，不仅两个灯泡都不发光，同时会烧坏电流表，不符合题意；C、如果灯L1断路，此时电路为L2的基本电路，而电源电压保持不变，因此电压表示数不变；由于并联电路中，各支路互不影响，因此通过L2的电流不变，即电流表的示数不变，符合题意；D、如果灯L2断路，将没有电流通过L2，即电流表示数为零，不符合题意．故选C．【点评】此题考查了用电流表、电压表来判断电路故障，根据电路特点能判断出电路中电流、电压的变化．二．填空题（共17小题）14．（2015秋•璧山县校级期中）在图中，把电池组和开关分别填入电路的甲处和乙处．要求：闭合开关前只有一盏灯亮，闭合开关后，两灯都发光．则甲处是电池组；乙处是开关．【分析】电路中的电流都是从电源正极出发，经过开关与用电器，最后回到电源的负极，电路图所表电流的方向，判断出电源与开关的位置，及电源的正负极，然后作图．【解答】解：由图所示可知，如果电源在乙处，开关在甲处，则闭合开关时，灯泡L1被短路，所以电源应该在甲位置，乙处是开关．故答案为：电池组；开关．【点评】此类型题目要求对电路中各元件的作用及使用方法要非常明确，然后根据串并联电路的特点正确连接电路．15．（2014•福田区校级模拟）如图所示，甲是小灯泡，乙是电流表，可组成两个小灯泡的并联电路．（填“小灯泡”或“电流表”）【分析】根据并联路的特点进行分析，使电流从电源正极流出时分为两路，分别进两个灯泡，故可判断出甲、乙中的元件．【解答】解：电流从正极流出，分别流入两个灯泡，因此乙为电流表，甲为小灯泡．故答案为：小灯泡；电流表．【点评】解决本题的关键：一是会根据并联电路的特点设计串并联电路，二是会根据电流表在电路中的作用选择电流表的位置．16．（2016秋•东海县校级月考）如图所示，空缺电路的甲处是电流表，乙处是电源（选填“电源”、“电流表”或“电压表”）．填入后要求：①闭合开关，小灯泡L1和L2都能发光；②小灯泡L1和L2并联连接．【分析】解答此题从以下知识点入手：①电流从电源的正极出发，最后回到电源的负极．②在电路中，电流表相当于导线，电阻接近于零；电压表相当于断路，电阻特别大．③串联电路只有一个通路，电路无分支；并联电路包括两部分：干路和支路．【解答】解：要使两只灯泡并联，电流分两支，一支经L1，另一支经L2，然后共同回负极，在电路中，电流表相当于导线，故甲为电流表，乙为电源即可．故答案为：电流表；电源．【点评】此题考查的是电流表和电压表的连接方法及串并联电路的区别，属于基本技能的考查，知道串并联电路的特点和电流表、电压表的使用方法，是正确解答此题的关键．17．（2016•长春二模）在如图所示的电路中，①、②、③是三个电表．闭合开关S，灯L1与L2串联，则电路中2是电流表，1和3是电压表；若L1与L2并联，则电路中1和3是电流表，2是电压表．【分析】电压表要和被测用电器并联，电流表要和被测用电器串联；串联电路中，电流的路径只有一条；并联电路中，电流有多条路径．【解答】解：闭合开关，要让灯泡L1和L2串联，电流的路径只有一条，电流从正极流出，经过电表2和灯泡L2，L1，所以2是电流表，1和3分别是电压表．要使灯泡L1、L2组成并联．则电路中的电流有两条路径．则电流分别流入灯泡L1、L2；所以1、3电表应是相当于导线的电表，即电流表，2电表应是相当于开路的电表，即2是电压表．故答案为：2；1和3；1和3；2．【点评】本此题考查的是电流表和电压表的正确连接，是电学的基础，需要熟练掌握，是一道中档题．18．（2015•无锡模拟）如图所示，闭合开关，三灯均发光．图中a、b、c三表可能是电流表也可能是电压表，则a为电压表，b为电压表，c为电流表．【分析】根据电压表一定要并联在电路中，电流表一定要串联在电路中分析即可．【解答】解：闭合开关，三灯均发光．若a为电流表，则灯泡L2不发光，故a为电压表，电流表一定要串联在电路中；若b为电流表，则灯L1不发光，故b为电压表，若C为电压表，则三灯均不发光，故c为电流表，如下图所示：故答案为：电压；电压；电流．【点评】电压表、电流表是使用有相似的地方，比如：电流都是从正极流入，负极流出；也有不同的地方，比如：电流表在电路中相当于导线，则必须要串联；电压表在电路中相当于开路，则必须要并联．19．（2015•射阳县一模）在如图所示的电路中，当开关S闭合后，若A表是电流表，B表是电压表，则电阻R1、R2是并联（串联╱并联）的，此时A表读数为流经R1（R1/R2）的电流表；A表和B表都是电流表（电压表╱电流表）的情形是不允许的，因为这将使电源被短路．。

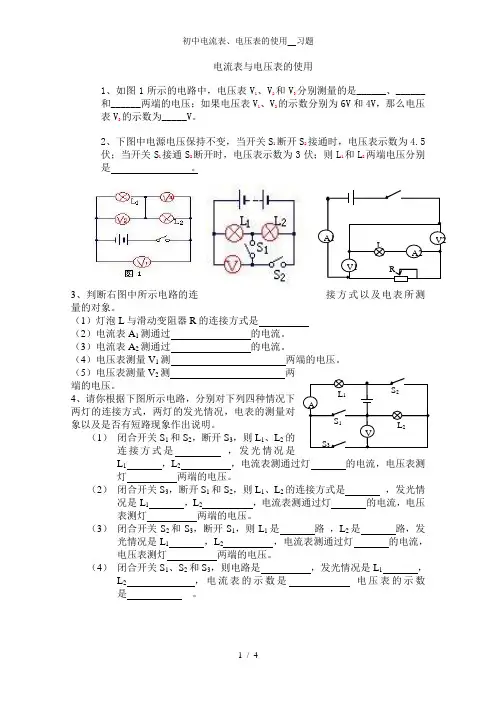

AVL 1 L 2 S 1 S 2 S 3电流表与电压表的使用1、如图1所示的电路中，电压表V 1、V 2和V 3分别测量的是______、______和______两端的电压；如果电压表V 1、V 2的示数分别为6V 和4V ，那么电压表V 3的示数为_____V 。

2、下图中电源电压保持不变，当开关S 1断开S 2接通时，电压表示数为4.5伏；当开关S 1接通S 2断开时，电压表示数为3伏；则L 1和L 2两端电压分别是 。

3、判断右图中所示电路的连接方式以及电表所测量的对象。

（1）灯泡L 与滑动变阻器R 的连接方式是 （2）电流表A 1测通过 的电流。

（3）电流表A 2测通过 的电流。

（4）电压表测量V 1测 两端的电压。

（5）电压表测量V 2测 两端的电压。

4、请你根据下图所示电路，分别对下列四种情况下两灯的连接方式，两灯的发光情况，电表的测量对象以及是否有短路现象作出说明。

（1） 闭合开关S 1和S 2，断开S 3，则L 1、L 2的连接方式是 ，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。

（2） 闭合开关S 3，断开S 1和S 2，则L 1、L 2的连接方式是 ，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。

（3） 闭合开关S 2和S 3，断开S 1，则L 1是 路 ，L 2是 路，发光情况是L 1 ，L 2 ，电流表测通过灯 的电流，电压表测灯 两端的电压。

（4） 闭合开关S 1、S 2和S 3，则电路是 ，发光情况是L 1 ，L 2 ，电流表的示数是 电压表的示数是 。

LV2 A1 A2 V1 R5、判断下列各图中电压表所测量的对象。

（1）如图1，电灯L 1、L 2是 联，电流表A 测通过 的电流。

电压表V 测量两端的电压。

（2）如图2，电灯L 1、L 2A 测通过 的电流。

电压表V 测量 两端的电压。

（3）如图3，电灯L 1、L 2是 联。

中考物理电学专题复习（五）电流表和电压表的使用问题学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示的电路中，闭合开关，电压表V1的示数为6 V，电压表V2的示数为3.4V。

那么下列说法中不正确的是（）A．断开开关时，两灯并联B．将电压表V2换成电流表，则L1亮，L2不亮C．可知L1两端电压为2.6VD．可知电源电压为6V2．如图甲所示，当开关闭合，两只电流表的指针都如乙图所示，则电灯L1和电灯L2中的电流分别是（）A．0.48A；1.92A B．1.92A；0.48AC．2.4A；0.48A D．0.48A；2.4A3．下列是某同学总结电压表使用的注意事项，说法正确的是（）A．开始测量时先选较小的量程B．必须串联在被测电路中C．不能直接接在电源两极D．让电流从电压表正接线柱流入，负接线柱流出4．将铜片、铁片插入橙子中，再与电压表两接线柱分别连接，发现电压表指针的偏转情况如图所示。

则下列说法正确的是（）A．橙子是绝缘体B．电压表能提供电压C．水果电池的电压为0.5V D．铜片是水果电池的正极5．如图所示电路中，当滑动变阻器滑片P向右移动时，下列说法正确的是（）A．电流表A示数变小，电压表V示数变大B．电流表A示数变大，电压表V示数变大C．电流表A示数不变，电压表V示数变大D．电流表A示数不变，电压表V示数变小6．如图所示闭合开关后，该电路可能会（）A．烧坏电压表B．小灯泡可能发光C．烧坏电流表D．小灯泡可能烧坏7．在图所示的电路中，闭合开关时，电流表测量的是（）A．通过L1的电流B．通过L2的电流C．通过L1和L2并联的总电流D．通过L1和L2串联的电流8．如图所示，小明将A、B两种不同的金属片分别插入土豆，制成土豆电池，闭合开关S，发光二极管发光，电压表有示数。

以下关于电路的理解正确的是（）A．若断开开关，A、B两金属片间没有电压B．金属片B是电源的正极C．导线中电子的定向移动方向是从发光二极管到开关D．若发光二极管断路，电压表没有示数9．在连接如图所示电路中，一同学误将电流表、电压表位置对调，下列说法正确的是（）A．小灯被烧坏B．电源被烧坏C．电流表有示数D．电压表有示数10．如图所示，能直接测量通过灯L1的电流的电路是（）A．B．C．D．11．如图所示的电路中，电源电压为8V，闭合开关后，电压表的示数为3V，下列描述不正确．．．的是（）A．L1两端电压为5VB．L2两端电压为3VC．L1和L2两端的总电压为8VD．若工作过程中开关S突然断开，则电压表示数为0V12．如图所示的电路中，电流表测量通过灯L1电流的是（）A．B．C．D．13．如图所示电路，开关闭合后，下列对电路状况的判断中正确的是（）A．小灯泡正常发光B．电流表正常工作C．电流表指针指向零刻度线左侧D．电流表指针指向最大刻度线右侧14．能正确测量通过灯泡L1电流的是（）A．B．C．D．15．如图所示，粗心的小强把电流表并联接在了L1的两端。

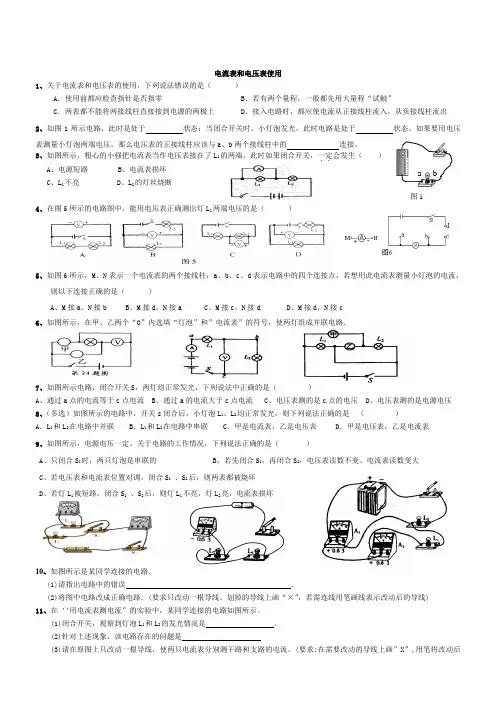

图1电流表和电压表使用1、关于电流表和电压表的使用，下列说法错误的是（ ）A ．使用前都应检查指针是否指零B ．若有两个量程，一般都先用大量程“试触”C ．两表都不能将两接线柱直接接到电源的两极上D ．接入电路时，都应使电流从正接线柱流入，从负接线柱流出 2、如图1所示电路，此时是处于 状态；当闭合开关时，小灯泡发光，此时电路是处于 状态。

如果要用电压表测量小灯泡两端电压，那么电压表的正接线柱应该与a 、b 两个接线柱中的 连接。

3、如图所示，粗心的小强把电流表当作电压表接在了L 1的两端。

此时如果闭合开关，一定．．会发生（ ） A 、电源短路 B 、电流表损坏 C 、L 1不亮 D 、L 2的灯丝烧断4、在图5所示的电路图中，能用电压表正确测出灯L l 两端电压的是（ ）5、如图6所示，M 、N 表示一个电流表的两个接线柱，a 、b 、c 、d 表示电路中的四个连接点，若想用此电流表测量小灯泡的电流，则以下连接正确的是（ ）A 、M 接a ，N 接bB 、M 接d ，N 接aC 、M 接c ，N 接dD 、M 接d ，N 接c 6、如图所示，在甲、乙两个“O”内选填“灯泡”和”电流表”的符号，使两灯组成并联电路．7、如图所示电路，闭合开关S ，两灯均正常发光，下列说法中正确的是（ ）A 、通过a 点的电流等于c 点电流B 、通过a 的电流大于c 点电流C 、电压表测的是c 点的电压D 、电压表测的是电源电压 8、（多选）如图所示的电路中，开关s 闭合后，小灯泡L 1、L 2均正常发光，则下列说法正确的是 （ ） A ．L 1和L 2在电路中并联 B ．L 1和L 2在电路中串联 C ．甲是电流表，乙是电压表 D ．甲是电压表，乙是电流表 9、如图所示，电源电压一定。

关于电路的工作情况，下列说法正确的是（ ）A 、只闭合S 1时，两只灯泡是串联的B 、若先闭合S 1，再闭合S 2，电压表读数不变、电流表读数变大C 、若电压表和电流表位置对调，闭合S 1 、S 2后，则两表都被烧坏D 、若灯L 1被短路，闭合S 1 、S 2后，则灯L 1不亮，灯L 2亮，电流表损坏10、如图所示是某同学连接的电路．(1)请指出电路中的错误 ．(2)将图中电路改成正确电路．(要求只改动一根导线。

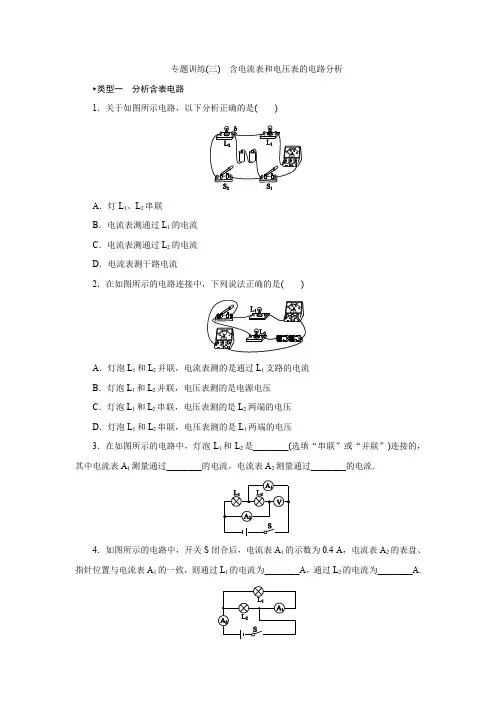

专题训练(三)含电流表和电压表的电路分析►类型一分析含表电路1．关于如图所示电路，以下分析正确的是()A．灯L1、L2串联B．电流表测通过L1的电流C．电流表测通过L2的电流D．电流表测干路电流2．在如图所示的电路连接中，下列说法正确的是()A．灯泡L1和L2并联，电流表测的是通过L1支路的电流B．灯泡L1和L2并联，电压表测的是电源电压C．灯泡L1和L2串联，电压表测的是L2两端的电压D．灯泡L1和L2串联，电压表测的是L1两端的电压3．在如图所示的电路中，灯泡L1和L2是________(选填“串联”或“并联”)连接的，其中电流表A1测量通过________的电流，电流表A2测量通过________的电流．4．如图所示的电路中，开关S闭合后，电流表A1的示数为0.4 A，电流表A2的表盘、指针位置与电流表A1的一致，则通过L1的电流为________A，通过L2的电流为________A.5．如图所示电路中，灯泡L1和L2是________(选填“串联”或“并联”)连接的，其中电压表V1测量________两端电压，电压表V2测量________两端电压．6．如图所示，电源两端电压不变，当开关S闭合后，电压表V1的示数为7 V，电压表V3的示数为4 V，则电压表V2的示数为________V.7．如图所示电路中，电源电压为3 V，开关S闭合后，电压表的示数为2 V，则R2两端的电压为________V．若电阻R1发生断路，则电压表的示数是________V.►类型二电表示数变化问题8．如图所示的电路中，开关S由断开到闭合的过程中()A．灯L1亮度不变，电流表示数变大B．灯L1亮度变暗，电流表示数变大C．灯L1亮度不变，电流表示数不变D．灯L1亮度变亮，电流表示数变小9．如图所示，电路中电源电压不变，闭合开关S后，下列说法正确的是()A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数不变C．电压表示数不变，电流表示数变大D．电压表示数不变，电流表示数不变10．如图所示的电路中，开关S闭合后电压表的示数与闭合前相比，将()A．不变B．增大C．减小D．无法确定►类型三填合适的电表11．如图所示电路中，a、b是电表．闭合开关，要使两灯发光，则a表是________表，b表是________表．12．如图所示，甲、乙是电表，闭合开关后两灯均能发光，则甲为________表，乙为________表．13．如图所示电路中，1、2、3是三个电表．闭合开关S，若灯L1与L2串联，则________是电流表，________是电压表；若灯L1与L2并联，则________是电流表，________是电压表．14．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压．为使L1与L2串联，以下做法正确的是()A．a为电流表，b为电压表，c为电流表B．a为电压表，b为电压表，c为电流表C．a为电流表，b为电流表，c为电压表D．a为电流表，b为电流表，c为电流表►类型四电表的综合使用15．如图甲、乙、丙、丁所示，将电压表和电流表接入电路，请说明闭合开关后这几种接法可能出现的情况．(1)图甲：_____________________________________________.(2)图乙：_____________________________________________________.(3)图丙：_________________________________________________________.(4)图丁：______________________________________________________.16．如图所示，闭合开关S后，电路中最容易损坏的是()A．灯泡L B．电流表AC．电压表V1D．电压表V2►类型五利用电流表、电压表判断电路故障17．小强同学在“探究串联电路电流规律”的实验中，按图连接好电路，闭合开关S 后，观察到两灯均不发光．为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察到电压表、电流表均无示数；将电压表接到a、b两点，观察到电压表有明显示数，而电流表示数几乎为零．则电路故障可能是()A．灯L2断路B．灯L2短路C．电流表烧坏了D．灯L1断路18．如图所示的电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变．出现这一现象的原因可能是()A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路。

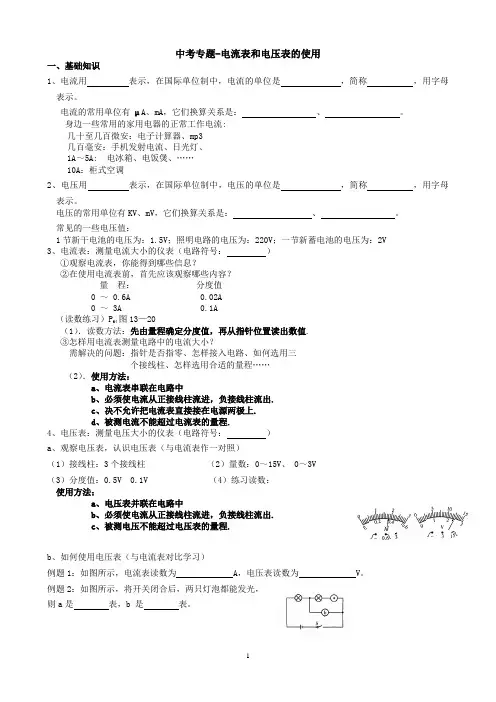

中考专题-电流表和电压表的使用一、基础知识1、电流用表示，在国际单位制中，电流的单位是，简称，用字母表示。

电流的常用单位有μA、mA，它们换算关系是：、。

身边一些常用的家用电器的正常工作电流:几十至几百微安：电子计算器、mp3几百毫安：手机发射电流、日光灯、1A～5A: 电冰箱、电饭煲、……10A：柜式空调2、电压用表示，在国际单位制中，电压的单位是，简称，用字母表示。

电压的常用单位有KV、mV，它们换算关系是：、。

常见的一些电压值：1节新干电池的电压为：1.5V；照明电路的电压为：220V；一节新蓄电池的电压为：2V3、电流表：测量电流大小的仪表（电路符号：）①观察电流表，你能得到哪些信息？②在使用电流表前，首先应该观察哪些内容？量程：分度值0 ～ 0.6A 0.02A0 ～ 3A 0.1A（读数练习）P64图13—20（1）．读数方法：先由量程确定分度值，再从指针位置读出数值.③怎样用电流表测量电路中的电流大小？需解决的问题：指针是否指零、怎样接入电路、如何选用三个接线柱、怎样选用合适的量程……（2）．使用方法：a、电流表串联在电路中b、必须使电流从正接线柱流进，负接线柱流出.c、决不允许把电流表直接接在电源两极上.d、被测电流不能超过电流表的量程.4、电压表：测量电压大小的仪表（电路符号：）a、观察电压表，认识电压表（与电流表作一对照）（1）接线柱：3个接线柱（2）量数：0～15V、 0～3V（3）分度值：0.5V 0.1V （4）练习读数：使用方法：a、电压表并联在电路中b、必须使电流从正接线柱流进，负接线柱流出.c、被测电压不能超过电压表的量程.b、如何使用电压表（与电流表对比学习）例题1：如图所示，电流表读数为 A，电压表读数为 V。

例题2：如图所示，将开关闭合后，两只灯泡都能发光，则a是表，b 是表。

5、串联电路电流的特点：串联电路中的电流处处相等：I a = I b = I c并联电路电流的特点：并联电路干路中的电流等于各支路电流之和： I a = I b + I c6、串联电路电压的特点：串联电路中的电压等于各支路电压之和并联电路电压的特点：并联电路支路中的电压相等二、典型例题电流表1．如图6所示，通过灯L 1、L 2、L 3的电流分别为0.1A ，0.2A ，0.3A ，则电流表A 1 的示数为_____A ，A 2的示数为______A 。

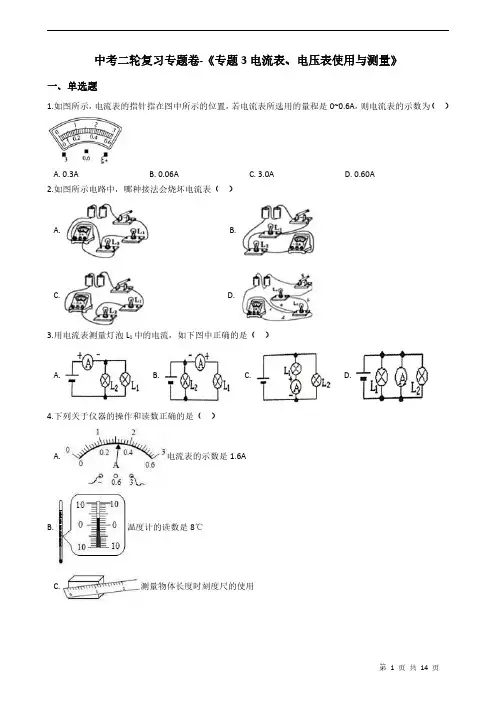

中考二轮复习专题卷-《专题3电流表、电压表使用与测量》一、单选题1.如图所示，电流表的指针指在图中所示的位置，若电流表所选用的量程是0~0.6A，则电流表的示数为（）A.0.3AB.0.06AC.3.0AD.0.60A2.如图所示电路中，哪种接法会烧坏电流表（）A. B.C. D.3.用电流表测量灯泡L1中的电流，如下图中正确的是（）A. B. C. D.4.下列关于仪器的操作和读数正确的是（）A.电流表的示数是1.6AB.温度计的读数是8℃C.测量物体长度时刻度尺的使用D.杠杆在水平位置时，拉力的力臂为l5.如图的电路中，为待测电阻，阻值约为5Ω．实验器材有：滑动变阻器，规格为“10Ω2”；电压表（量程分别为0~3V、0~15V）；电流表（量程分别为0~0.6A、0~3A）；电池组为新干电池3节串联．两只电表的量程可采用以下4种选法，为使测量时能较准确地读数（指针最好在中间刻度线附近），两只电表的量程应采用（）A.0~0.6A和0~15VB.0~0.6A和0~3VC.0~3A和0~15VD.0~3A和0~3V6.如图所示，闭合开关，灯泡和各电表都能正常工作．下列判断正确的是()A.甲、乙都是电流表B.甲、乙都是电压表C.甲是电压表，乙是电流表D.甲是电流表，乙是电压表7.在如图甲电路中，闭合开关S后，两个灯泡都能发光，电流表A1和A2指针的位置均为图乙所示，则下列说法正确的是（）A.电路的总电流为1.8AB.电流表A1的示数是1.5AC.通过灯L1的电流为0.3AD.通过灯L2的电流都为1.2A8.如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。

则下列判断正确的是（）A.通过灯L1的电流为1.5AB.通过灯L1的电流为0.3AC.通过灯L2的电流为1.2AD.通过灯L2的电流为0.3A9.电压表只用来测量灯泡L2的电压，下列正确的是（）A. B. C. D.10.下列关于实验室所用的学生电流表和电压表的描述错误的是（）A.电流表和电压表使用之前都需要校零B.电流表和电压表都不能直接接在电源两端C.若无法估计待测电流大小，可使用“试触法”D.电流表和电压表接线时要注意“+”入“-”出二、填空题11.如图所示的电流表的示数是________A，电压表的示数是________V。
