专题电流表、电压表的读数规则：一、教学目标：理解电流表、电压表的读数规则二、重点和难点：重点：理解电流表、电压表的读数规则难点：理解电流表、电压表的读数规则三、设计思路：先介绍电流表及电压表量程的种类然后一一举例读数总结读数规则最后学生整理学习笔记四、教学流程电流表量程一般有两种——0.1~0.6A，0~3A；电压表量程一般有两种——0~3V，0~15V。
如图所示：因为同一个电流表、电压表有不同的量程，因此，对应不同的量程，每个小格所代表的电流、电压值不相同，所以电流表、电压表的读数比较复杂，测量值的有效数字位数比较容易出错。
下面是不同表，不同量程下的读数规则：（A）10分度仪表读数电压表、电流表若用0~3V、0~3A量程，其最小刻度（精确度）分别为0.1V、0.1A，为10分度仪表读数，读数规则较为简单，只需在精确度后加一估读数即可。
即把精确的每一小格在目测分成10份，这不是精确值而是估读的，看大约所在的位置如图所示，电压表读数为1.88V，电流表读数为0.83A。
若指针恰好指在2上，则读数为2.00V（或A）。
红颜色位是估读位（B）2分度仪表读数电压表若用0~15V量程，则其最小刻度为0.5V，为2分度仪表读数，所读数值小数点后只能有一位小数，也必须有一位小数。
将精确的每一小格在分成5份，估计在在哪一份如图所示，若指针指在整刻度线上，如指在10上应读做10.0V指在紧靠10刻度线右侧的刻度线上（即表盘上的第21条小刻度线）读数为10.5V若指在这两条刻度线间的中间某个位置，则可根据指针靠近两刻度线的程度，分别读做10.1V，或10.2V，或10.3V，或10.4V，即使是指在正中央，也不能读做10.25V，若这样，则会出现两位不准确的数，即小数点后的2和5，不符合读数规则，练习：学生读数读数应为9.3V。
（C）5分度仪表读数电流表若用0-0.6A量程，则其最小刻度为0.02A，为5分度仪表读数，其读数规则与0—15V电压表相似，所读数值小数点后只能有两位小数，也必须有两位小数。
苏科版九年级上物理同步提高必刷题训练第13章电路初探13.4电压和电压表的使用◆要点1 电压（1）电压作用：使自由电荷定向移动形成电流，是形成电流的原因。
（2）电源：提供电压的装置，维持正负极间有一定的电压。
（3）单位：国际单位伏特，简称伏，符号：V 常用单位：千伏（kV）、毫伏（mV）、微伏（μV）换算关系：1kV＝1000V1V＝1000mV1mV＝1000μV。
（4）获得持续电流的条件：①电路中有电源（或电路两端有电压）；②电路是通路。
（5）常识：一节干电池的电压1.5V，一节蓄电池的电压2V，家庭电路的电压220V。
◆要点2 电压表（1）了解电压表：①作用：测量电路中电压的大小；②接法：有三个接线柱，要正进负出。
③量程：0—3V和0—15V两个量程。
（2）使用：①电压表要并联在被测用电器两端；②接线柱的接法要正确，使电流从正接线柱流入，从负接线柱流出；③被测电流不要超过最大量程；在不知被测电流的大小时，应采用试触法选择量程；④电流表可以直接连到电源两极，此时测量的是电源电压。
⑤测量前要调零，使指针指在零刻度线处。
（3）试触法选择电压表量程几种现象：①指针不偏转，可能电路断路，也可能连接不正确，应逐一排查；②使用“试触法”时，偏转过大，说明量程选择过小，偏转小，说明量程选择过大。
③指针反向偏转，是由于“+”“-”接线柱接反，应调换。
（4）读数：①明确电压表所选量程；②确定电流表的分度值（一个小格代表多少）；③被接通电路后，看看表针向右总共偏过多少小格；④电流表的指针没有正对某一刻度，在两个刻度之间，这时指针靠近那个值就读那个值。
◆要点3 串、并联电路的电压规律（1）串联电路：串联电路中，电路两端的总电压等于各部分电路两端电压之和，即U=U1+U2+……+Un （2）并联电路：并联电路中，电路两端的总电压与各支路两端的电压相等，即U=U1=U2=……=Un。
Δ基础题系列◆1.（2019·成都）如图所示,将手机充电器插人家庭电路插座中,即可为手机充电。
电压专题练习及详细解析【典型例题】类型一、电压表的读数1.（2015•余庆县模拟）某同学用0～3V和0～15V双量程的电压表测量两节干电池串联后的总电压，由于看错量程误读成10V，则这两节干电池串联后的总电压实际值是（）A．3V B．1.5V C．2V D．1.2V【思路点拨】电压表有0～3V和0～15V两个量程，指针位置相同时，0～15V 量程的读数是0～3V量程读数的5倍。
【答案】C【解析】一节新干电池的电压为1.5V，两节新干电池电压为3V，误读成10V，说明量程读错了，0～3V的量程的分度值是0.1V，而0～15V的量程的分度值为0.5V，后者是前者的5倍，故这两节干电池串联后的总电压实际值是10V/5=2V。
【总结升华】电压表和电流表都有两个量程，读数的时候要先看量程。
指针位置相同时，电压表0～15V量程的读数是0～3V量程读数的5倍。
电流表0～3A量程的读数是0～0.6A量程读数的5倍。
类型二、电压表的应用2. 在如图所示的电路中，电压表测量的是（）A．灯L1两端的电压B．灯L2两端的电压C．电源两端的电压D．开关S两端的电压【答案】B【解析】本题中电压表画在左上角，好象是在电池的两端，离L2很远，其实电压表是并联在L2的两端的，测的是L2的电压。
【总结升华】电压表与被测电路并联，可以通过“节点移动法”判断电压表测量那段电路（用电器）两端的电压。
图中电压表的两端可以在红色导线上移动，电压表的位置不变，电压标并到了L2两端测量L2两端的电压。
类型三、电路故障分析3. 小刚按照图所示的电路图连接电路，闭合开关后，发现两只灯泡都不亮，且电流表示数为零，电压表示数接近电源电压。
若电路中只有一处故障，则可能是 ( )A．灯泡L1短路 B．灯泡L1断路 C．灯泡L2断路 D．灯泡L2短路【思路点拨】闭合开关后，发现小灯泡不亮，电流表无示数，电压表的示数接近电源电压，说明电路中几乎无电流，电压表能与电源相通，故是灯泡L1处断路了。
中考专题-电流表和电压表的使用一、基础知识1、电流用表示，在国际单位制中，电流的单位是，简称，用字母表示。
电流的常用单位有μA、mA，它们换算关系是：、。
身边一些常用的家用电器的正常工作电流:几十至几百微安：电子计算器、mp3几百毫安：手机发射电流、日光灯、1A～5A: 电冰箱、电饭煲、……10A：柜式空调2、电压用表示，在国际单位制中，电压的单位是，简称，用字母表示。
电压的常用单位有KV、mV，它们换算关系是：、。
常见的一些电压值：1节新干电池的电压为：1.5V；照明电路的电压为：220V；一节新蓄电池的电压为：2V3、电流表：测量电流大小的仪表（电路符号：）①观察电流表，你能得到哪些信息？②在使用电流表前，首先应该观察哪些内容？量程：分度值0 ～ 0.6A 0.02A0 ～ 3A 0.1A（读数练习）P64图13—20（1）．读数方法：先由量程确定分度值，再从指针位置读出数值.③怎样用电流表测量电路中的电流大小？需解决的问题：指针是否指零、怎样接入电路、如何选用三个接线柱、怎样选用合适的量程……（2）．使用方法：a、电流表串联在电路中b、必须使电流从正接线柱流进，负接线柱流出.c、决不允许把电流表直接接在电源两极上.d、被测电流不能超过电流表的量程.4、电压表：测量电压大小的仪表（电路符号：）a、观察电压表，认识电压表（与电流表作一对照）（1）接线柱：3个接线柱（2）量数：0～15V、 0～3V（3）分度值：0.5V 0.1V （4）练习读数：使用方法：a、电压表并联在电路中b、必须使电流从正接线柱流进，负接线柱流出.c、被测电压不能超过电压表的量程.b、如何使用电压表（与电流表对比学习）例题1：如图所示，电流表读数为 A，电压表读数为 V。
例题2：如图所示，将开关闭合后，两只灯泡都能发光，则a是表，b 是表。
5、串联电路电流的特点：串联电路中的电流处处相等：I a = I b = I c并联电路电流的特点：并联电路干路中的电流等于各支路电流之和： I a = I b + I c6、串联电路电压的特点：串联电路中的电压等于各支路电压之和并联电路电压的特点：并联电路支路中的电压相等二、典型例题电流表1．如图6所示，通过灯L 1、L 2、L 3的电流分别为0.1A ，0.2A ，0.3A ，则电流表A 1 的示数为_____A ，A 2的示数为______A 。
八年级物理电流表和电压表知识归纳与习题精讲电流表和电压表是物理实验中常用的测量仪器，用于测量电路中的电流和电压。
在八年级物理学习中，学生需要深入了解电流表和电压表的使用方法和原理。
本文将对这两个仪器进行知识归纳，并提供一些相关的习题精讲。
一、电流表知识归纳1. 电流的概念电流是指单位时间内通过导体截面的电荷量，用I表示，单位是安培（A）。
2. 电流表的作用电流表是用来测量电路中的电流强度的仪器，在电路中串联到所要测量的电路中。
3. 电流表的使用注意事项- 在电流表测量电流时，需要将电流表的量程调至所要测量的电流范围内。
- 连接电流表时需要注意，防止串联错误，保证电路的正常通路。
- 电流表应该按照电路中的正负连接，以保证测量结果的准确性。
4. 电流表的读数电流表通过测量电路中的电流，将电流的值转化为示数。
示数是电流表上标注的单位刻度对应的值，测量结果需要根据示数进行判断。
二、电压表知识归纳1. 电压的概念电压是指两点之间单位电荷所具有的能量，用V表示，单位是伏特（V）。
2. 电压表的作用电压表用于测量电路中的电压，可以测量电源电压、电路元件两点间的电压差等。
3. 电压表的使用注意事项- 电压表应该按照电路中的正负连接，以保证测量结果的准确性。
- 使用电压表前，需要将电压表的量程调至所要测量的电压范围内。
- 在测量电路中的电压时，需要将电压表的并联电阻接到电路中，以保护电压表不受损坏。
4. 电压表的读数电压表通过测量电路中的电压，将电压的值转化为示数。
示数的读取方式与电流表类似，需要注意电压表的量程和分度值。
三、电流表和电压表习题精讲1. 电流表习题习题1：在一个电路中，电流表的量程为0-5A，所测量的电流为4A，请问电流表的示数是多少？解析：根据电流表的量程，将4A落在0-5A的范围内，所以电流表的示数为4A。
习题2：在一个电路中，电流表的量程为0-2A，所测量的电流为2.5A，请问能否使用这个电流表来测量？为什么？解析：不能使用这个电流表来测量。
专题3：电流表、电压表使用与测量对象的判断电流表、电压表是电学最基本的测量仪器，是要求学生会正确使用的，并且是中考必考的电学仪器。
而准确判断电流表和电压表测量对象是学好电学的基础，是学习电学的必备技能。
电流表和电压表测量对象判断不准确，就会造成电路分析、计算等各方面错误，造成学生电学困难，所以准确判断电流表和电压表测量对象是刚学习电学必须迅速掌握的技能，以便为学习电学打下良好的基础。
一、电流表和电压表的使用电流表电压表相同点1、电流都从“+”接线柱流进，从“—”接线柱流出（正入负出），否则指针会反偏2、被测电流或电压都不能超过所选量程3、在不知被测电流或电压值时，需先用大量程试触不同点1、电流表要和用电器串联电压表要和被测用电器并联2、电流表不允许不经过直接接到电源两极上（否则烧毁电流表）电压表可以直接接到电源两极上（测电源电压）3、电流表在电路中相当于导线于导线（电流表的内阻很小）电压表在电路中相当于断路（电压表的内阻很大）例题1（2021山东枣庄）小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，原因是电流表______；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，______继续进行实验。
【答案】正负接线柱反接改接小量程。
【解析】连接好电路，闭合开关，发现电流表指针向左偏转（即反偏）至图甲所示位置，说考点透视迷津点拨与点对点讲明电流表中的电流方向反了，原因是电流表正负接线柱反接；纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，指针偏过角度过小，说明电路中电流过小，接下来的操作是：断开开关，改接小量程继续进行实验。
【点拨】电流表、电压表在为接入电路时，指针不指在0刻度线处，需要调零；使用过程中，如果指针反偏，说明电流表、电压表正负接线柱接反；如果偏转角度过大（甚至超量程），说明所选量程偏小；如果偏转角度过小（只偏转几个小格），说明所选量程偏大。

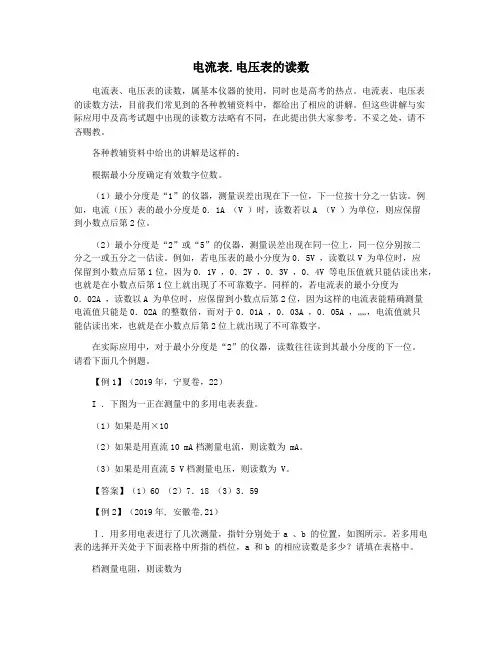

电流表.电压表的读数电流表、电压表的读数，属基本仪器的使用，同时也是高考的热点。
电流表、电压表的读数方法，目前我们常见到的各种教辅资料中，都给出了相应的讲解。
但这些讲解与实际应用中及高考试题中出现的读数方法略有不同，在此提出供大家参考。
不妥之处，请不吝赐教。
各种教辅资料中给出的讲解是这样的：根据最小分度确定有效数字位数。
（1）最小分度是“1”的仪器，测量误差出现在下一位，下一位按十分之一估读。
例如，电流（压）表的最小分度是0．1A （V ）时，读数若以A （V ）为单位，则应保留到小数点后第2位。
（2）最小分度是“2”或“5”的仪器，测量误差出现在同一位上，同一位分别按二分之一或五分之一估读。
例如，若电压表的最小分度为0．5V ，读数以V 为单位时，应保留到小数点后第1位，因为0．1V ，0．2V ，0．3V ，0．4V 等电压值就只能估读出来，也就是在小数点后第1位上就出现了不可靠数字。
同样的，若电流表的最小分度为0．02A ，读数以A 为单位时，应保留到小数点后第2位，因为这样的电流表能精确测量电流值只能是0．02A 的整数倍，而对于0．01A ，0．03A ，0．05A ，……，电流值就只能估读出来，也就是在小数点后第2位上就出现了不可靠数字。
在实际应用中，对于最小分度是“2”的仪器，读数往往读到其最小分度的下一位。
请看下面几个例题。
【例1】（2019年，宁夏卷，22）I ．下图为一正在测量中的多用电表表盘。
（1）如果是用×10（2）如果是用直流10 mA档测量电流，则读数为 mA。
（3）如果是用直流5 V档测量电压，则读数为 V。
【答案】（1）60 （2）7．18 （3）3．59【例2】（2019年, 安徽卷,21）Ⅰ．用多用电表进行了几次测量，指针分别处于a 、b 的位置，如图所示。
若多用电表的选择开关处于下面表格中所指的档位，a 和b 的相应读数是多少？请填在表格中。
档测量电阻，则读数为。

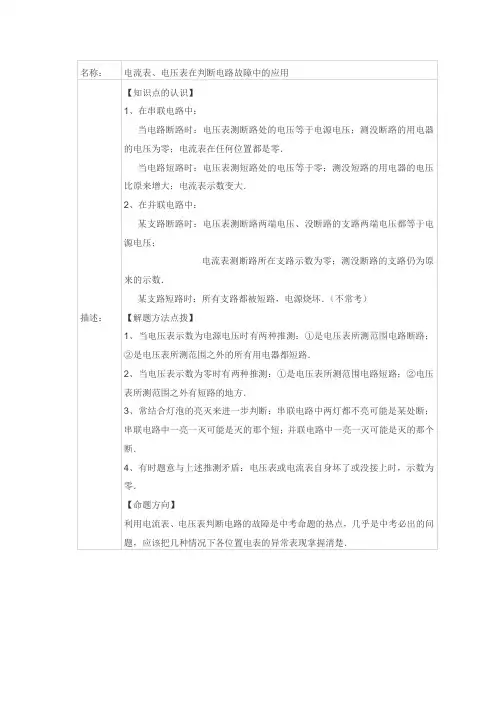

名称：电流表、电压表在判断电路故障中的应用描述：【知识点的认识】1、在串联电路中：当电路断路时：电压表测断路处的电压等于电源电压；测没断路的用电器的电压为零；电流表在任何位置都是零．当电路短路时：电压表测短路处的电压等于零；测没短路的用电器的电压比原来增大；电流表示数变大．2、在并联电路中：某支路断路时：电压表测断路两端电压、没断路的支路两端电压都等于电源电压；电流表测断路所在支路示数为零；测没断路的支路仍为原来的示数．某支路短路时：所有支路都被短路，电源烧坏．（不常考）【解题方法点拨】1、当电压表示数为电源电压时有两种推测：①是电压表所测范围电路断路；②是电压表所测范围之外的所有用电器都短路．2、当电压表示数为零时有两种推测：①是电压表所测范围电路短路；②电压表所测范围之外有短路的地方．3、常结合灯泡的亮灭来进一步判断：串联电路中两灯都不亮可能是某处断；串联电路中一亮一灭可能是灭的那个短；并联电路中一亮一灭可能是灭的那个断．4、有时题意与上述推测矛盾：电压表或电流表自身坏了或没接上时，示数为零．【命题方向】利用电流表、电压表判断电路的故障是中考命题的热点，几乎是中考必出的问题，应该把几种情况下各位置电表的异常表现掌握清楚．【第二部分】电流、电压2、电流的强弱（1）电流：表示电流强弱的物理量，符号I（2）单位：安培，符号A，还有毫安(mA)、微安（µA）1A＝1000mA 1mA＝1000µ A三、电流表1、电流的测量：用电流表；符号A2、电流表的结构：接线柱、量程、示数、分度值3、电流表的使用（1）先要三“看清”：看清量程、指针是否指在临刻度线上，正负接线柱（2）电流表必须和用电器串联；（相当于一根导线）（3）电流表必须和用电器串联；（相当于一根导线）（4）选择合适的量程（如不知道量程，应该选较大的量程，并进行试触。
）注：试触法：先把电路的一线头和电流表的一接线柱固定，再用电路的另一线头迅速试触电流表的另一接线柱，若指针摆动很小（读数不准），需换小量程，若超出量程（电流表会烧坏），则需换更大的量程。
高二物理电压表和电流表、电阻的测量【本讲主要内容】电压表和电流表、电阻的测量电压表、电流表的改装，伏安法测电阻，欧姆表【知识掌握】【知识点精析】（一）电流表（表头）G1. 构造：表头主要由永磁铁和放入永磁铁磁场中的可转动的线圈组成。
2. 工作原理：当线圈中有电流通过时，在磁场力的作用下线圈带有指针一起偏转，通过线圈的电流越大，指针的偏角就越大。
对于磁电式的仪表（利用永磁铁来使通电线圈偏转的仪表）有：指针偏角θ正比于电流I。
因此由指针在标有电流值的刻度盘上所指的位置就可以读出通过表头的电流值。
根据欧姆定律，通过表头的电流值跟加在表头两端的电压成正比，如果刻度盘上标出电压值，则可由指针所指的位置得到加在表头两端的电压值。
3. 电流表G的参数（1）电流表的内阻R g：电流表G的电阻R g叫做电流表的内阻。
一般为几百欧到几千欧。
（2）满偏电流I g：电流表G指针偏转到最大刻度值时的电流I g叫做满偏电流，一般为几十微安到几毫安。
（3）满偏电压U g：电流表G通过满偏电流时，加在电流表两端的电压U g叫做满偏电压。
由欧姆定律可知U g=I g R g，显然在这三个参数中只有两个是独立的。
电流表G的电路符号及各个参数间的关系如图所示。
由于I g、U g较小，而一般实际测量的电流较大，电压较高，这就需要对G进行改装，以满足实际测量的需要。
（二）把电流表G改为电压表V1. 改装原理：利用串联电路的分压原理，将电流表G串联一只适当阻值的电阻R，就可以改装成一定量程的电压表V，如图所示。
2. 分压电阻R ：串联电阻R 的作用是分担一部分电压，做这种用途的电阻叫分压电阻。
若将内阻为R g 、满偏电流为I g 的电流表改装成量程为U 的电压表，则有：U=I g (R g +R)，所用的分压电阻值R UI R gg =-。
3. 电压表内阻R V ：表头内阻R g 和分压电阻R 的总阻值为电压表内阻。
R R R V g =+。
电流表、电压表测电阻专题复习一、知识回顾串联电路电压特点： 串联电路电流特点：串联电路电阻特点： 欧姆定律：二、电流表、电压表测电阻实验目的：实验原理是实验需要测量的物理量 实验电路图：小结： 三个元件的正确连线：滑动变阻器的作用：三、课堂讲练例1：在“用电流表、电压表测电阻”的实验中，小明同学按图连接电路进行实验。
电源电压保持不变, 所用滑动变阻器上标有“20 2A”字样。
（1）在闭合电键S 前，他应将滑动变阻器的滑片置于图中 端。
（选填“A”或“B”）电压（伏） 电流 （安） 电阻 （欧） 电阻平均值（欧）1 1.7 0.142 2.5 30.36联在电路中电流表 电流“ ”接线柱流入，“ ”接线柱流 联在电路电压表电流“ ”接线柱流入，“ ”接线实验序号 物理量滑动变阻器起到变阻作用（“一 一 ”连线）闭合开关前，阻值 （“滑片 (远离/靠近)连线的下接线柱”）（2）他实验步骤正确，刚闭合电键时，将电压表、电流表的示数记录在序号1中。
接着，他移动滑片到中点位置（即滑动变阻器接入电路的电阻为10欧），将电压表的示数2.5伏记录在序号2中。
当他将滑片移动到A端时，将电流表的示数0.36安记录在序号3中。
请在上表中将该同学尚未记录的数据填写完整，并计算出电阻值。
（计算电阻时，精确到0.1欧）例2：小明同学在做“用电流表、电压表测电阻”的实验中，电源电压保持不变。
所用电压表“0~15伏”量程损坏，但“0~3伏”量程完好。
所用滑动变阻器上标有“20 2A”字样。
（1）小明连接的实物电路为图(a)，其中有一根导线未连接，请用笔线代替导线在图中正确连接，要求：当滑片向左移时，电压表示数变大。
（用2B铅笔在答题纸的相应位置连线）(a)(b)（2）他实验步骤正确，闭合电键，观察到电压表、电流表的示数都为0，若电路中只有一处故障且只发生在电阻Rx或滑动变阻器R上，这一处故障原因可能是。
换用同样规格的器材排除这处故障后，再闭合电键，观察到电压表、电流表的示数分别为2.4伏和0.18安，则所用的电源电压为伏。
电流表和电压表的读数方法电流表和电压表是电工实验中常用的两种仪器，用于测量电路中的电流和电压。
本文将介绍电流表和电压表的读数方法。
一、电流表的读数方法电流表是用来测量电路中电流强度的仪器。
在测量时，需要将电流表与电路串联连接，使电流通过电流表。
电流表的读数方法如下：1. 选择合适的量程：电流表通常有多个量程档位，根据电路中的电流大小选择合适的量程。
如果电流超过了所选量程，会导致电流表的指针超出量程范围，从而损坏仪器。
2. 零位校准：在使用电流表前，需要将指针调至零位，以保证读数的准确性。
可以通过调节电流表上的零位校准旋钮来实现。
3. 读取电流值：电流表的刻度盘上通常标有一系列刻度，表示不同的电流数值。
读取电流值时，需要注意指针所指位置，精确到最接近的刻度值。
4. 单位转换：有时候需要将电流表的读数转换为其他单位，如安培（A）或毫安（mA）。
可以根据所用电流表的量程和刻度间距进行换算。
二、电压表的读数方法电压表是用来测量电路中电压大小的仪器。
在测量时，需要将电压表与电路并联连接，使电压通过电压表。
电压表的读数方法如下：1. 选择合适的量程：电压表通常有多个量程档位，根据电路中的电压大小选择合适的量程。
如果电压超过了所选量程，会导致电压表的指针超出量程范围，从而损坏仪器。
2. 零位校准：在使用电压表前，需要将指针调至零位，以保证读数的准确性。
可以通过调节电压表上的零位校准旋钮来实现。
3. 读取电压值：电压表的刻度盘上通常标有一系列刻度，表示不同的电压数值。
读取电压值时，需要注意指针所指位置，精确到最接近的刻度值。
4. 单位转换：有时候需要将电压表的读数转换为其他单位，如伏特（V）或千伏（kV）。
可以根据所用电压表的量程和刻度间距进行换算。
总结：本文介绍了电流表和电压表的读数方法。
在使用电流表和电压表时，需要选择合适的量程、进行零位校准，并注意读取精确的数值。
同时，有时候需要进行单位转换，以适应实际需要。
九年级物理电学专题《电流表与电压表》一.知识回顾比较项目电流表电压表用途测量电路中通过的电流测量电路两端的电压元件符号连接方式与被测用电器串联与被测用电器并联接线柱、量程及分度值选择—和0.6接线柱时，量程为0~0.6A，分度值为0.02A；选择—和3接线柱时，量程为0~3A，分度值为0.1A选择—和3接线柱时，量程为0~3V，分度值为0.1V；选择—和15接线柱时，量程为0~15V，分度值为0.5V使用时应注意①电流必须“+”进“—”出②电流表必须和被测用电器串联③被测电流不能超过电流表最大测量值，必须选择合适的量程④电流表绝对不允许直接接到电源两极，否则会造成短路，损坏电源和电流表①使用前先检查指针是否指零，如有偏差，用螺丝刀旋转表盘上的调零螺丝，将指针调至零位②电压表必须和被测用电器并联③接线柱接法正确，电流“+”进“—”出④待测电压不能超过电压表的量程时，先用大量程试触：读数先看清量程和分度值，不必估读电路化简电流表看成导线电压表看成开路二.典型例题1.如下图所示电路图中，能正确测出灯L2两端电压的是()2.如图甲所示电流表读数为A，图乙所示电压表读数为V。
3.如图所示，在烧杯中加入盐水，然后将连在电压表上的铜片和锌片插入盐水中，这样就制成了一个电池。
观察电压表指针的偏转与接线可知：这个电池的电压是________V，______片是它的正极。
三.自我检测1.关于电流表和电压表的使用,下列说法错误的是( )A、如不能估计被测电压、电流的大小,可取电表的任意两个接线柱进行试触B、电压表可直接测量电源电压,而电流表不能直接接在电源两极间C、测量前都必须选择合适的量程D、都必须使电流从“+”接线柱流进电表,从“-”接线柱流出2．如图所示，小平做实验时将电压表串联在电路中了，那么闭合开关后，会出现的情况为（）A．灯泡的灯丝烧断B．电压表一定烧坏C．电源损坏D．电压表指针有明显偏转3.如图所示电路，两只小灯泡L1和L2均正常发光，则下面几种说法中正确的是：（）A．甲是电流表，乙是电压表；B．甲是电压表，乙是电流表；C．甲、乙都是电流表；D．甲、乙都是电压表。
考点卡片电流表电压表电流表的读数方法【知识点的认识】（1）确定量程，看清选用的是哪个量程，从而知道电流表可以测量的最大电流是0.6A还是3A．（2）确定分度值，根据所使用的量程，看清每一大格表示的电流值，认清每一大格又分成多少小格，确定每一小格表示的电流值是多少．如果使用0﹣0.6A量程，则每一小格是0.02A，如果使用0﹣3A 量程，则每一小格是0.1A．（3）接通电流后，当指针稳定后（不再左右摆动时）读数．看清指针一共转过多少小格，用每一小格代表的电流值乘以格数即是被测的电流，即I＝分度值×小格数．【命题方向】电流表的读数是中考的热点，重点考查电流表的量程、读数及正确连接方式．例1：在实验室，某同学发现一个电流表有两个量程，大量程是0～9A，小量程模糊不清．为了测量小量程是多少，她先用大量程接入电路，指针位置如图a所示，然后再改用小量程接入同一电路，指针指示如图b所示，则电流表的小量程为（）A．0～0.6A B．0～1A C．0～2A D．0～3A分析：因为大小量程的电流表接入的是同一电路，示数应该是相同的，首先读出大量程的示数是1.5A，然后在b的指针位置标出1.5A，由此可以确定小量程的范围．解：大量程的每一个大格是3A，每一个小格是0.3A，示数是1.5A，大小量程的电流表接入的是同一电路，示数应该是相同的，b图中指针的位置是1.5A，所以，小量程为0～3A．故选D．点评：大小量程的电流表接入的是同一电路，示数应该是相同，这是本题的关键．例2：如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、（c）两图读得，则电灯L1中的电流是（）A．0.8A B．0.16A C．0.52A D．1.28A分析：本题首先读出两个电流表的示数．然后根据并联电路的电流关系，可求出通过L1的电流．解：电流表A1测量的是干路电流，电流表A2测量的L2是电流，干路电流大于支路电流．所以电流表A1选的是0﹣3A的量程，分度值是0.1A，读数是1.8A；电流表A2选的是0﹣0.6A的量程，分度值是0.02A，读数是O.52A，I2＝0.52A，I1＝I﹣I2＝1.8A﹣0.52A＝1.28A．故选D．点评：本题考查了电流表的读数方法，并联电路的电流关系．【解题方法点拨】电流表的读数：首先确定使用的量程，然后确定每一个大格和每一个小格代表的示数，根据指针的位置进行读数．电流表不同量程的读数．读数时要看清使用的量程和对应的分度值．在电流表的同一刻度处，0﹣3A量程的读数是0﹣0.6A量程读数的5倍．电压【知识点的认识】（1）电压与水压的类比抽水机是提供水压的装置，水压是形成水流的原因；电源是提供电压的装置，电压是形成电流的原因。
电压表读数练习
引言
本文档旨在提供电压表读数练的指导和实践方法，帮助您熟练掌握使用电压表进行测量和读数的技巧。
电压表的基本原理
电压表是一种用来测量电压的仪器，也被称为万用表。
它通过连接到电路中的两个点，可以测量电路中的电压差。
在正常使用电压表之前，首先需要了解电压表的基本原理。
电压表读数的步骤
使用电压表测量电压并进行读数可以分为以下几个步骤：
1. 确保电压表连线正确连接到电路中。
2. 选择合适的量程，使得电压表的量程大于待测量的电压值。
3. 选择合适的电压测量档位。
4. 将电压表连接到待测电路的两个点，确保连接牢固。
5. 打开电压表，并确保其显示为零。
6. 读取电压表上显示的数值，这就是待测电路的电压值。
电压表读数练
为了帮助您提高电压表的读数技巧，以下是一些练题供您进行实践：
1. 给定一个待测电路，使用电压表进行测量并读取电压值。
2. 尝试在不同的电上测量电压，了解不同电的电压特性。
3. 连接多个电路组件，并测量其总电压。
4. 改变电路中的电阻值，并观察电压表读数的变化。
5. 尝试在不同的电路条件下进行电压测量，例如直流电路和交流电路。
请根据上述练题进行适量的练，不断熟悉电压表的读数操作和测量技巧。
总结
通过本文档的指导，您应该能够掌握电压表的基本原理和使用
方法，并进行电压表读数的练。
在日常实践中，不断进行练和实践，将有助于您更加熟练和准确地使用电压表进行测量和读数。
谢谢阅读！。
电流表、电压表读数
专题训练
仅供学习与交流，如有侵权请联系网站删除 谢谢2
图1
图2
电流表、电压表读数练习
制卷：田军 审卷：崔燕霞 时间：10.28 班级： 姓名：
1、请完成右图中甲、乙、丙、丁四表的读数。
甲图：量程 ；
分度值 ； 读数 。
乙图：量程 ； 分度值 ； 读数 。
丙图：量程 ；
分度值 ； 读数 。
丁图：量程 ；
分度值 ； 读数 。
2、读出下列电表的测量值．
⑴ ⑵
接0～3V 量程时读数为 ___ _ ___ V ． 接0～3A 量程时读数为 ____ ___ A ． 接0～15V 量程时读数为 __ ____ V ． 接0～0.6A 量程时读数 A ．
3、请完成电流表电压表的读数
0 1 2
3
0 5 10
15 V 0 0.2
0.4
0.6 0
1 2
3
A 0
1
2 3 A
0.6
3
0.2
0.4
0.6
读数：
1
2
3 A
─
0.6
3
0.2
0.4
0.6
读数：
规律总结：
─0.6 3 读数：
─0.6 3
读数：
─ 3 15
读数：
─ 3 15
读数：
─ 3 15 读数：
─ 3 15 读数：
