.. 矿用绞车变频控制系统说明书上海华欣民福自控设备有限公司二零一四年十二月目录一概述----------------------------------------------------------------------1 二主要技术参数和使用环境-------------------------------------------1 2.1 设备参数--------------------------------------------------------------2 2.2试用标准---------------------------------------------------------------2 三设备系统介绍及特点-------------------------------------------------3 3.1 制动箱-----------------------------------------------------------------3 3.2 逆变箱-----------------------------------------------------------------3 3.3 本安操作台及控制箱-----------------------------------------------3 四系统调试----------------------------------------------------------------4 4.1 变频调试--------------------------------------------------------------5 4.2 单机调试-------------------------------------------------------------13 4.3 联机调试-------------------------------------------------------------134.4 开车步骤-------------------------------------------------------------22 4.4.1.开车顺序----------------------------------------------------------23 4.4.2.停止顺序----------------------------------------------------------23 4.5 变频面板介绍-------------------------------------------------------23五变频故障及处理------------------------------------------------------24一、概述隔爆兼本质安全型智能化绞车变频控制系统，是我公司针对煤矿井下提升设备自主开发的。

调度绞车系列产品规格及性能JD系列调度绞车主要用于矿井内的上下山、井下车场、中间巷道和采区运输巷等调度矿车、掘进头调度绞车以及进行地面调度和拖拽搬运重物等作业。

亦可用于煤矿、冶金矿山、建筑工地等场合作拖运、提升工作或其他辅助搬运工作，但不得作载人使用。

绞车的电器部分可配置隔爆和非隔爆两种形式。

也可根据用户要求配置1140/660V隔爆电机，并可双向操作。

绞车的电气设备均具有防爆性能，可在有瓦斯及煤尘的矿井条件下使用。

JD系列调度绞车结构概述该系列绞车由下列主要部件组成：电动机、卷筒、行星齿轮传动装置、刹车装置和机座。

绞车的传动采用了两组内齿轮传动付和一组行星齿轮系。

电机齿轮与小内齿轮组成一对内齿轮付。

连轴齿轮与另一小内齿轮又组成一对齿轮付。

另一个连轴齿轮为太阳轮，与装在大齿轮架上的两个行星齿轮相啮合，两个行星齿轮与大内齿轮啮合。

电动机运转后，若刹紧大内齿轮上的刹车带（块），同时使卷筒松闸。

此时，行星齿轮一面绕着心轴自转，一面绕着太阳轮公转。

在行星齿轮带动下，通过齿轮架带动卷筒旋转进行工作。

若刹紧卷筒上的刹车带（块），松开大内齿轮，于是卷筒停止工作，行星轮仅绕心轴自转并迫使大内齿轮进行旋转。

如果使卷筒和大内齿轮上的刹车带（块）都松开，则两种运转都有可能出现。

绞车可通过两个刹车装置交替刹紧、松开、调节牵引速度。

绞车的试运转和安装绞车在使用前应进行空运转试车。

试车前先将绞车盘转2-3转，确认无问题时再启动电机，使绞车正反各转15分钟，如果声音不正常或电流过大，应立即停车检查进行调整，最后检查各处地脚螺栓是否紧固，再进行绞车负荷试验。

绞车安装基础选择原则：1、绞车安装地点应平整，视线开阔，便于操作观察。

2、卷筒应与滑轮或矿车挂钩对中，此中心线力求与绞车轴线垂直。

3、绞车使用地点如果经常变动时，可用木板或槽钢作底盘，将绞车紧固其上，然后再用地锚将底盘固定。

如永久安装，绞车可安于混凝土地基上。

绞车安装必须稳定，可靠。

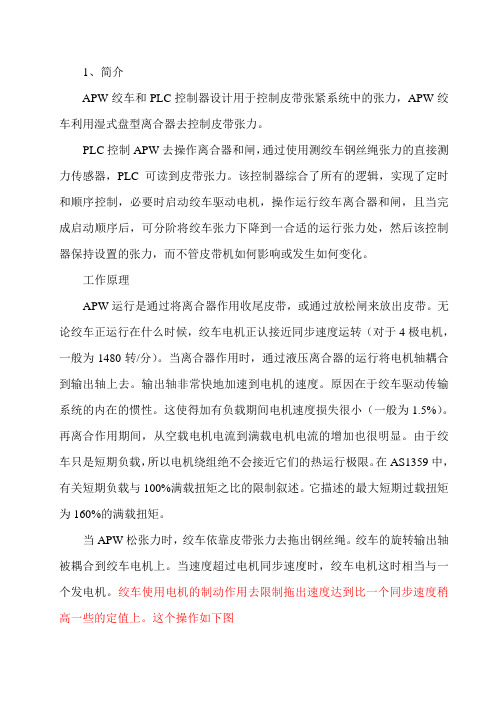

APW绞车和PLC控制器设计用于控制皮带张紧系统中的张力，APW绞车利用湿式盘型离合器去控制皮带张力。

PLC控制APW去操作离合器和闸，通过使用测绞车钢丝绳张力的直接测力传感器，PLC可读到皮带张力。

该控制器综合了所有的逻辑，实现了定时和顺序控制，必要时启动绞车驱动电机，操作运行绞车离合器和闸，且当完成启动顺序后，可分阶将绞车张力下降到一合适的运行张力处，然后该控制器保持设置的张力，而不管皮带机如何影响或发生如何变化。

工作原理APW运行是通过将离合器作用收尾皮带，或通过放松闸来放出皮带。

无论绞车正运行在什么时候，绞车电机正认接近同步速度运转（对于4极电机，一般为1480转/分）。

当离合器作用时，通过液压离合器的运行将电机轴耦合到输出轴上去。

输出轴非常快地加速到电机的速度。

原因在于绞车驱动传输系统的内在的惯性。

这使得加有负载期间电机速度损失很小（一般为1.5%）。

再离合作用期间，从空载电机电流到满载电机电流的增加也很明显。

由于绞车只是短期负载，所以电机绕组绝不会接近它们的热运行极限。

在AS1359中，有关短期负载与100%满载扭矩之比的限制叙述。

它描述的最大短期过载扭矩为160%的满载扭矩。

当APW松张力时，绞车依靠皮带张力去拖出钢丝绳。

绞车的旋转输出轴被耦合到绞车电机上。

当速度超过电机同步速度时，绞车电机这时相当与一个发电机。

绞车使用电机的制动作用去限制拖出速度达到比一个同步速度稍高一些的定值上。

这个操作如下图APW绞车被设计安装在大巷绞车组块上。

要想进一步了解这些组块的情况，请参见大巷手册。

该绞车应被安装在组块上。

驱动部分要在柔性连轴节上调直。

当绞车已安装在组块上后，确保绞车充满美孚424油到合理液位处。

关于液压油的进一步信息，请参考液压部分。

也应进行电气连接。

要使用正确的压盖将电缆压入防爆腔体内。

格外注意运行电缆，确保测力传感器电缆与动力电缆分开，以将它们的干扰降到最小。

3.0、调试3.1、测力传感器标定测力传感器是一个精确的测量仪器，它不需要标定。

绞车技术参数
MPW55（ZJ-90/55D）张紧绞车单元作为张紧装置技术参数如下
1、具有断带时自动发出停机信号和胶带打滑时自动增加拉紧力的保
护功能
2.、可与输送机集控装置连接，实现远距离控制
3、绞车部分: 峰值张力为250KN, 正常工作张力为75KN-125KN。

4、收到停车信号后的相应时间为3秒，速度为24.3米/每分。

5、要求甲方游动小车的滑轮组3个，即6倍绳
6、主电机;技术参数; 55KW、500V、4级、IP55
7、变频器;技术参数;电压及功率范围三相:U3输入=380-415伏，10%三相:U5输入=380-500伏，10%三相:U7输入=525-690伏，10% 频率:5-63赫兹
8、减速器;技术参数;速比114：1，输出力矩110000Nm,.
9、液压部分; 技术参数; Q=1.5CC/REV,P=75Bar, 电机部分; 技术参数;电压380V,50HZ
10、滚筒直径510毫米，
11、绳速24.5米/分
12、自带PLC控制系统（AB公司PLC）。

北京山潜天恒科技有限公司。

变频调速矿用防爆提升机和提升绞车使用说明书湘潭（郑煤集团）机械电器有限公司（原湘潭煤矿机械厂）注意事项1、用户在遵守保管、运输、贮存、安装使用规则条件下，产品从投入使用之日起一年内或从发货之日起两年内，因制造质量问题而损坏或开箱时发现因包装质量不良而发生损坏，附件与装箱单不符、短缺零件等情况，请与我厂质量管理部联系。

来信或来电请注明产品型号、规格、编号和出厂年月。

2、产品的安装使用等工作，要求用户严格按本说明书规定进行，如有疑问或对产品结构等有改进意见，请函电告我厂质量管理部。

3、安装、试车前请详细阅读本说明书，并培训司机和安装维护人员。
